Besiktningsrapport

8.8

Installation av

Svea Solar

Datum

30 mars 2023

Ort

Ytterby, Västra Götalands län

Klämmans orientering

Skenans utstick för klämma

Skenornas infästning skruvade

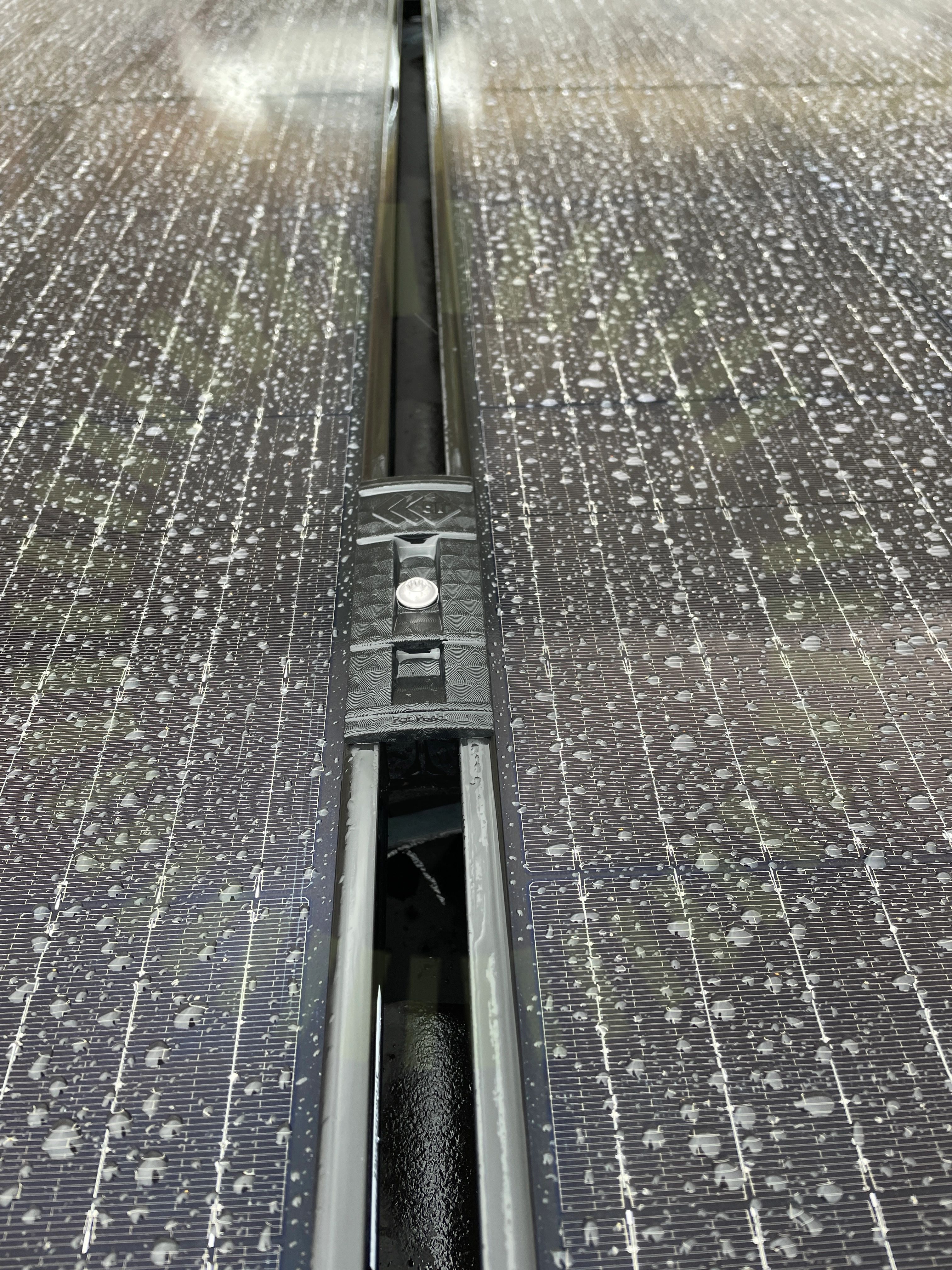

+ 6

85% godkända

15% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (25)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (4)Växelriktare (31)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Egenkontroll finns men innehåller ej mätning av DC strängar.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/23

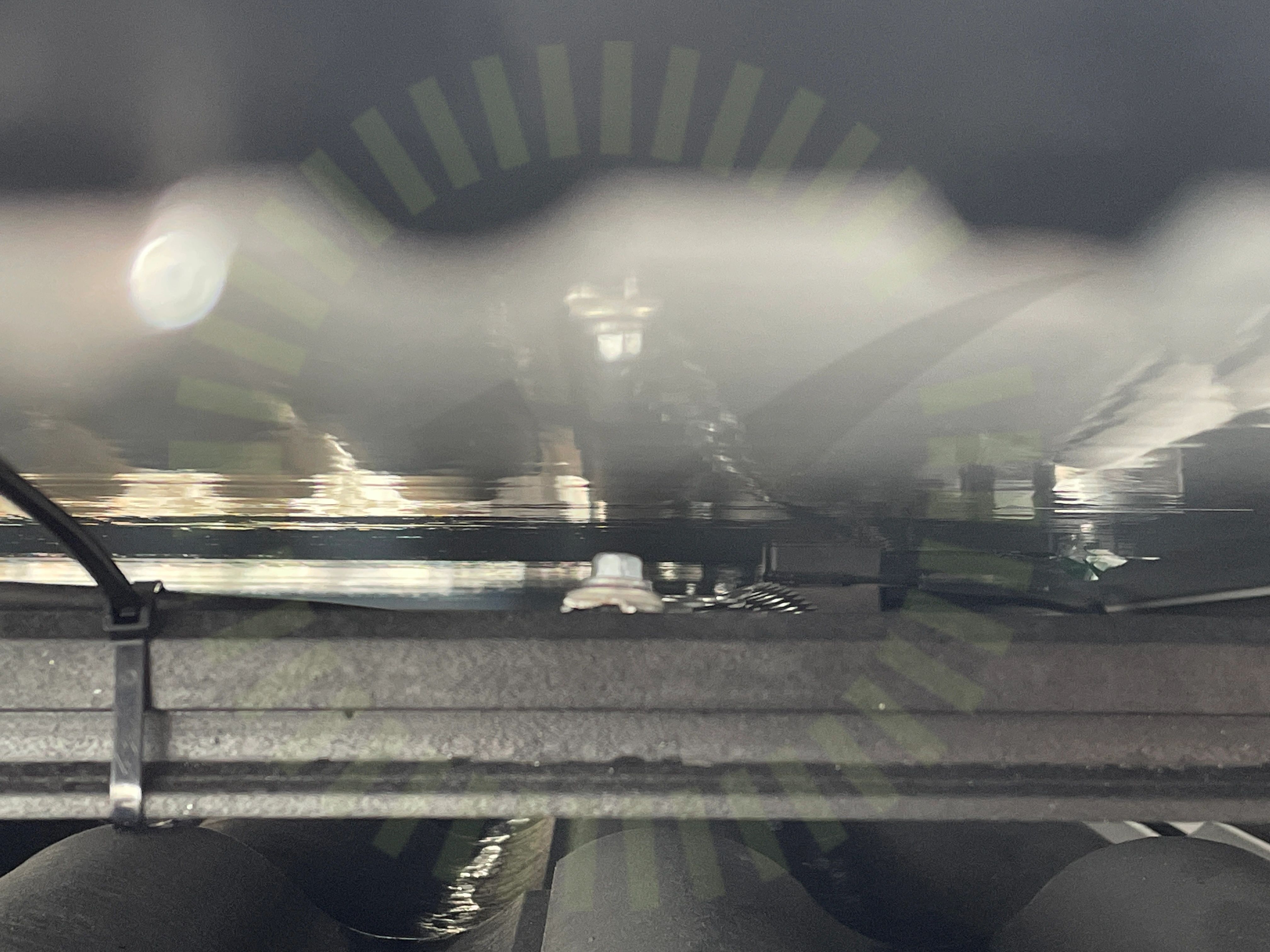

2.1 Främmande material

Inte godkänd

Det är endast tillåtet att använda Skruv RN 4,5-22 A2 för att fästa kablar och skenor. Grov gänga i kompositmaterialet kan leda till sprickor

2.2 Klämmans orientering

Inte godkänd

Klämman är monterad felvänd

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

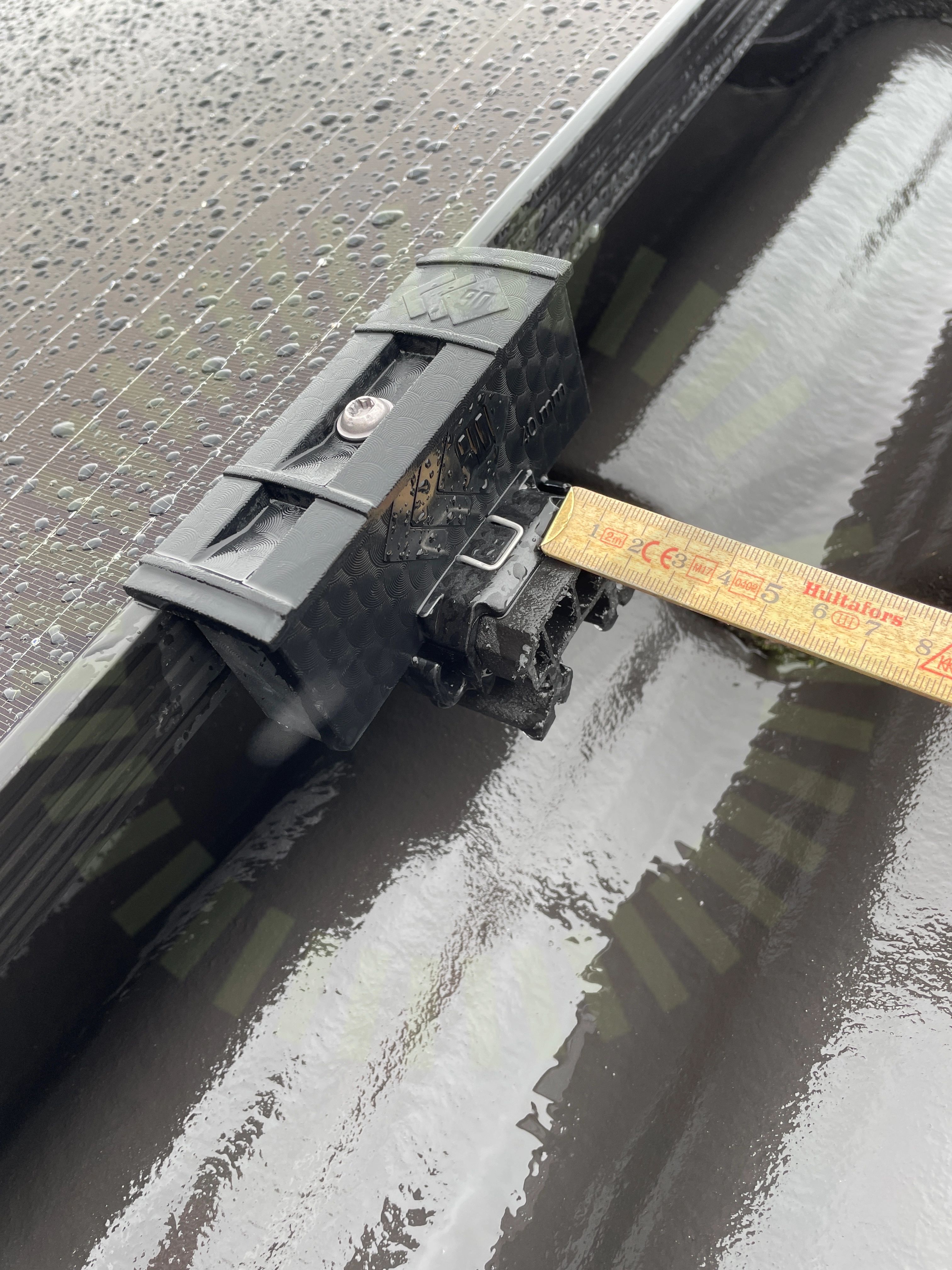

2.3 Skenans utstick för klämma

Inte godkänd

Skenan ska sticka ut mer än 20 mm förbi ändklämman

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

2.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Första Takkrok ska placeras maximalt 250mm från modulkant, aktuellt mått är ca 300 mm på båda sidor

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

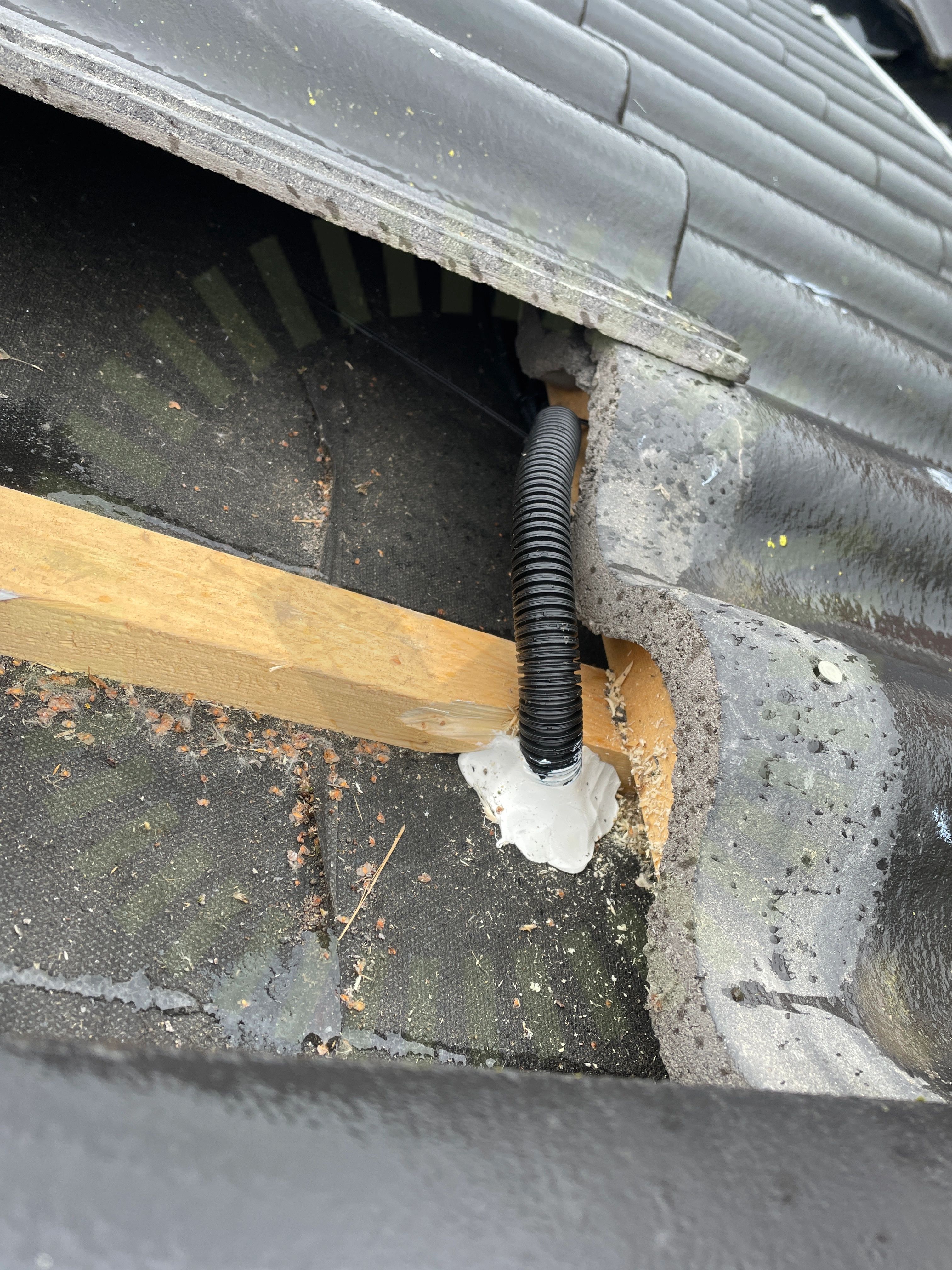

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.6 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv ska sitta i den näst yttersta takinfästningen

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

Godkända kontrollpunkter

17/23

DC kabel förläggning

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Shims

Skada på klämmor

Skador

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Ändklämmor

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

1/18

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämmzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/18

Kontakter

Varselmärkning

Anmärkningar

2/4

4.1 Tillförlitligt fäst

Inte godkänd

Klisterlappar saknar god vidhäftning och är således ej tillförlitligt fäst

ELSÄK-FS 2022:2 - § 11

4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Växelriktare

Anmärkningar

2/29

5.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för skarp

SS 436 40 00 (522.8.3)

5.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

Godkända kontrollpunkter

27/29

AC anslutning växelriktare

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kontakter

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation
