Besiktningsrapport

8.5

Installation av

Sun4Energy

Datum

22 februari 2024

Ort

Trollhättan , Västra Götalands län

Takkrokarnas CC

Kopplingslåda böjradie

Kabeluppfästning

+ 8

84% godkända

16% ej godkända

Om installationen

Paneler

Eurener: MEPV 108

Optimerare

Tigo TS4-A-O

Montagesystem

MAFI: Roof Tile Bracket Läktfästen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Eurener: MEPV 108 (14)Tak 1, MAFI: Roof Tile Bracket Läktfästen (24)Tak 1, Tigo TS4-A-O (9)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Eurener: MEPV 108

Anmärkningar

3/14

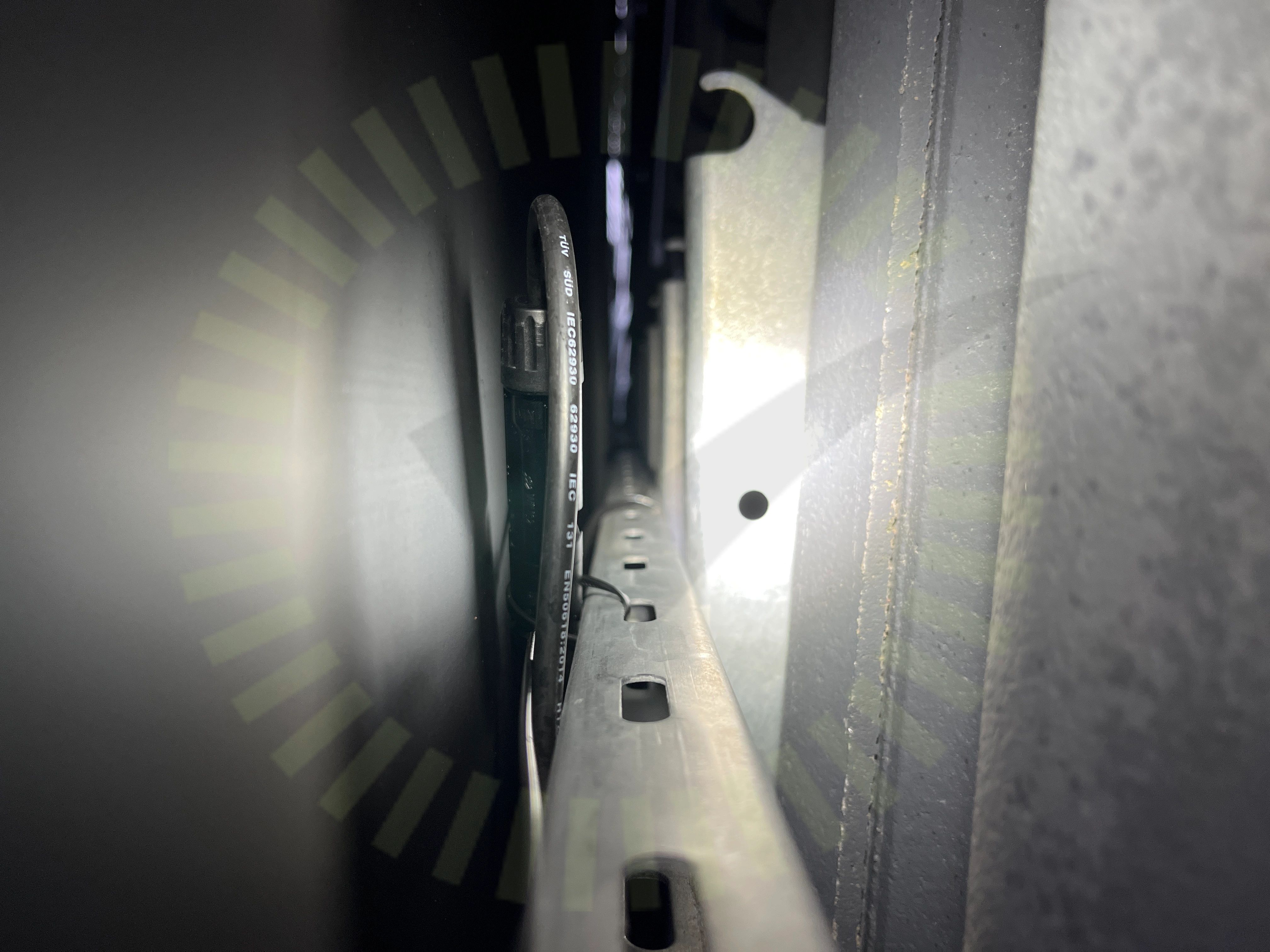

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

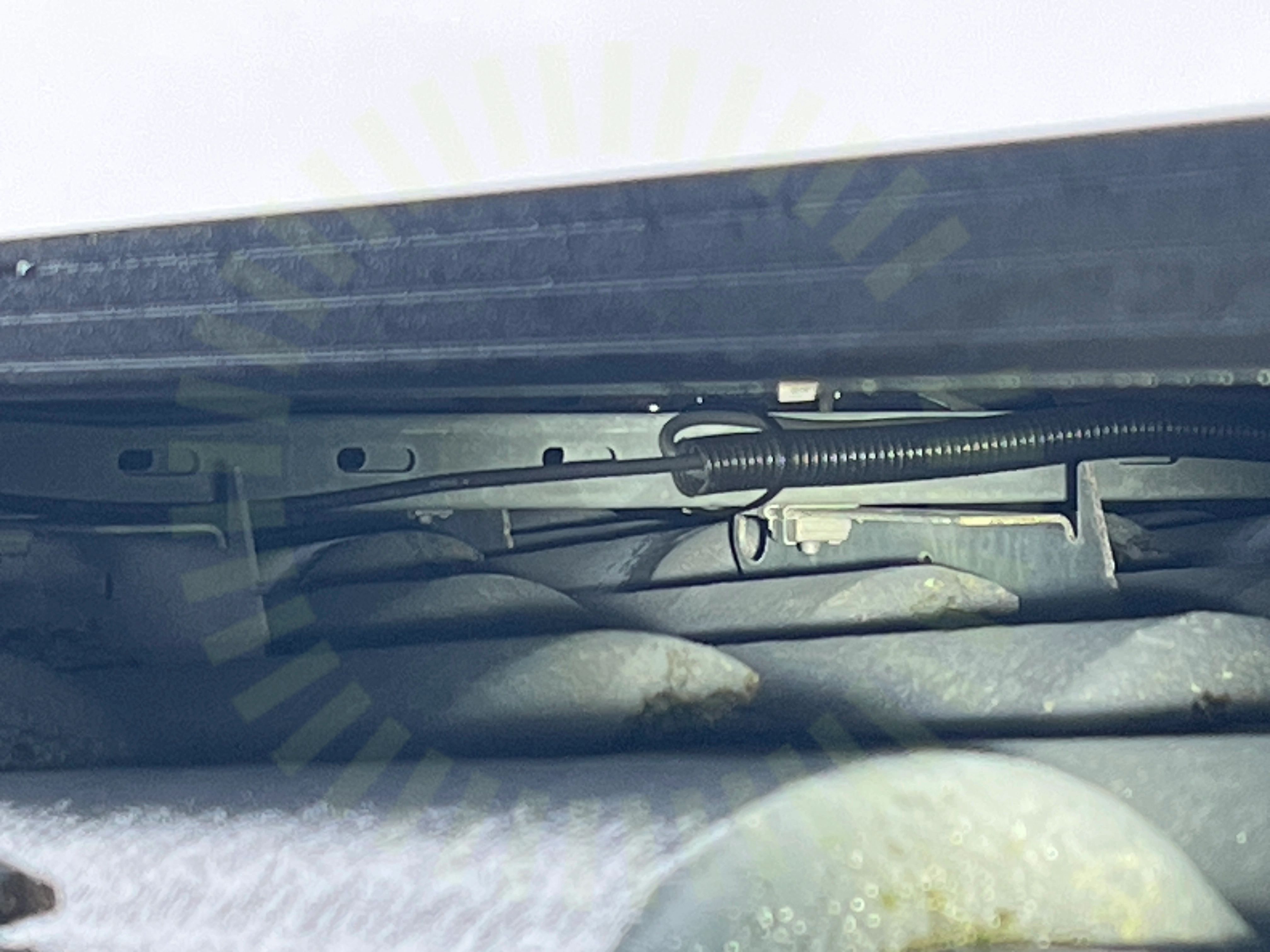

3.2 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

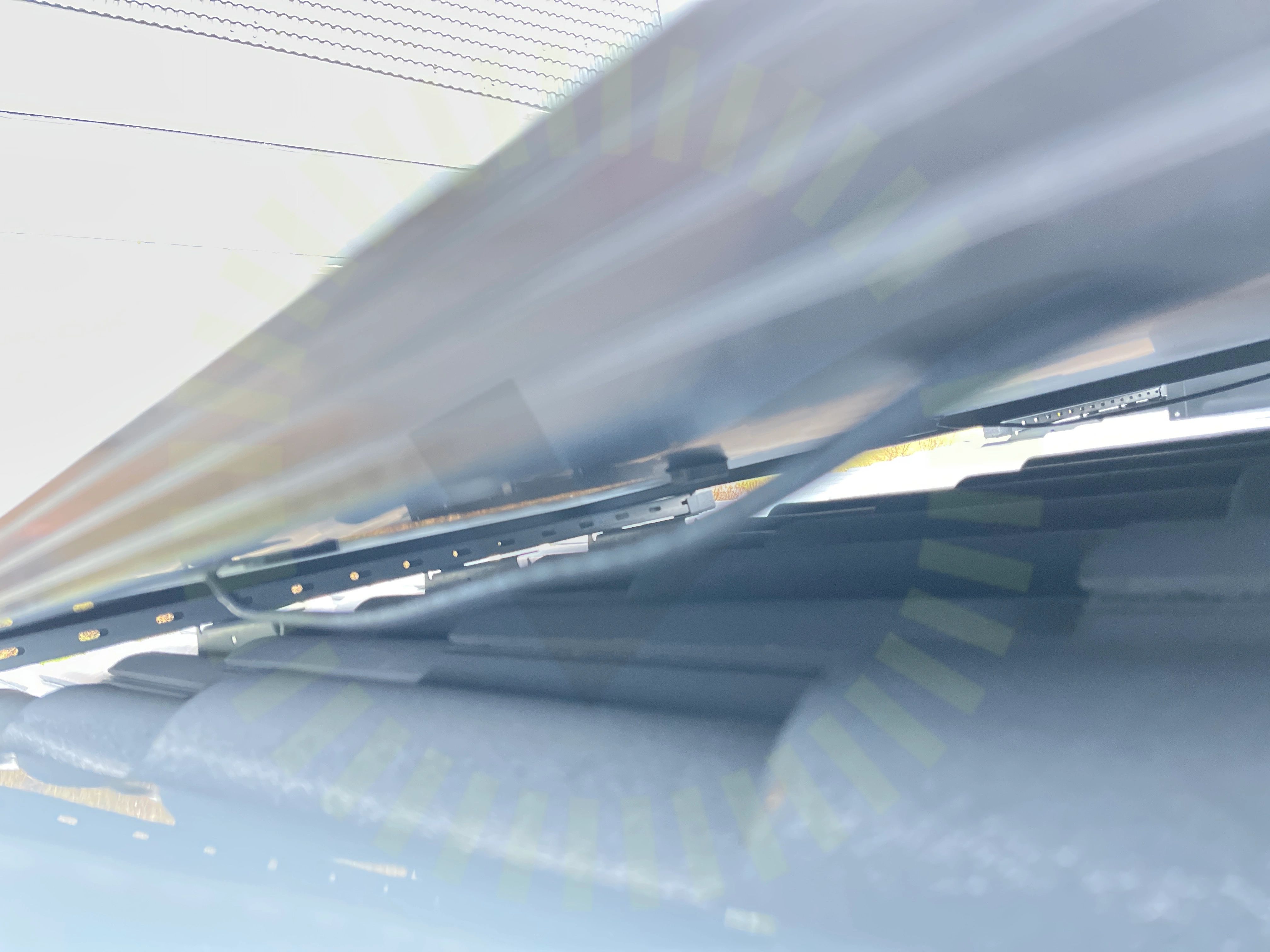

3.3 Kopplingslåda böjradie

Inte godkänd

Kablage är bristfälligt uppsatt och påverkar kopplingslådan.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/14

Dräneringshål

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakter

Strängförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

5/21

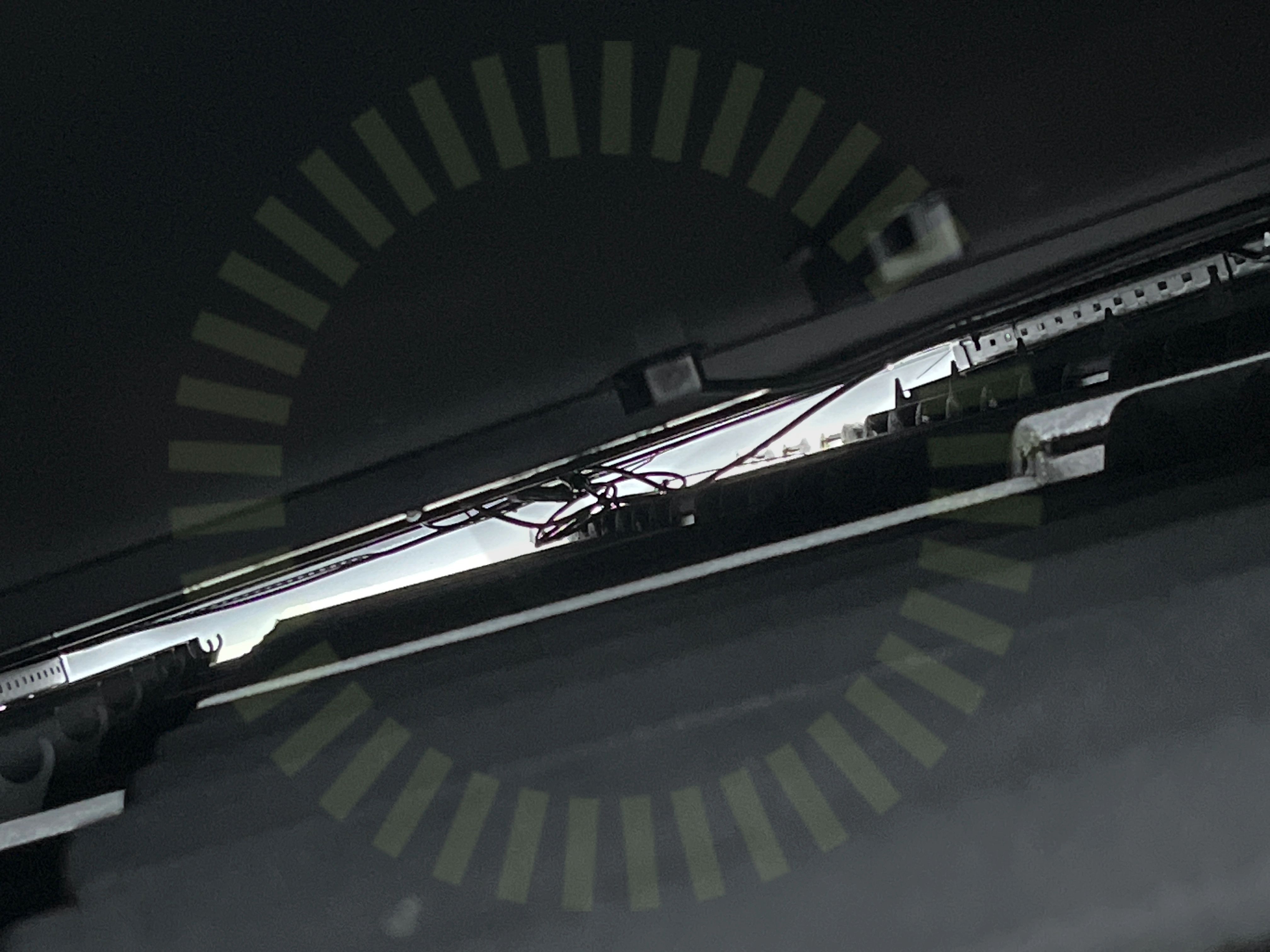

4.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

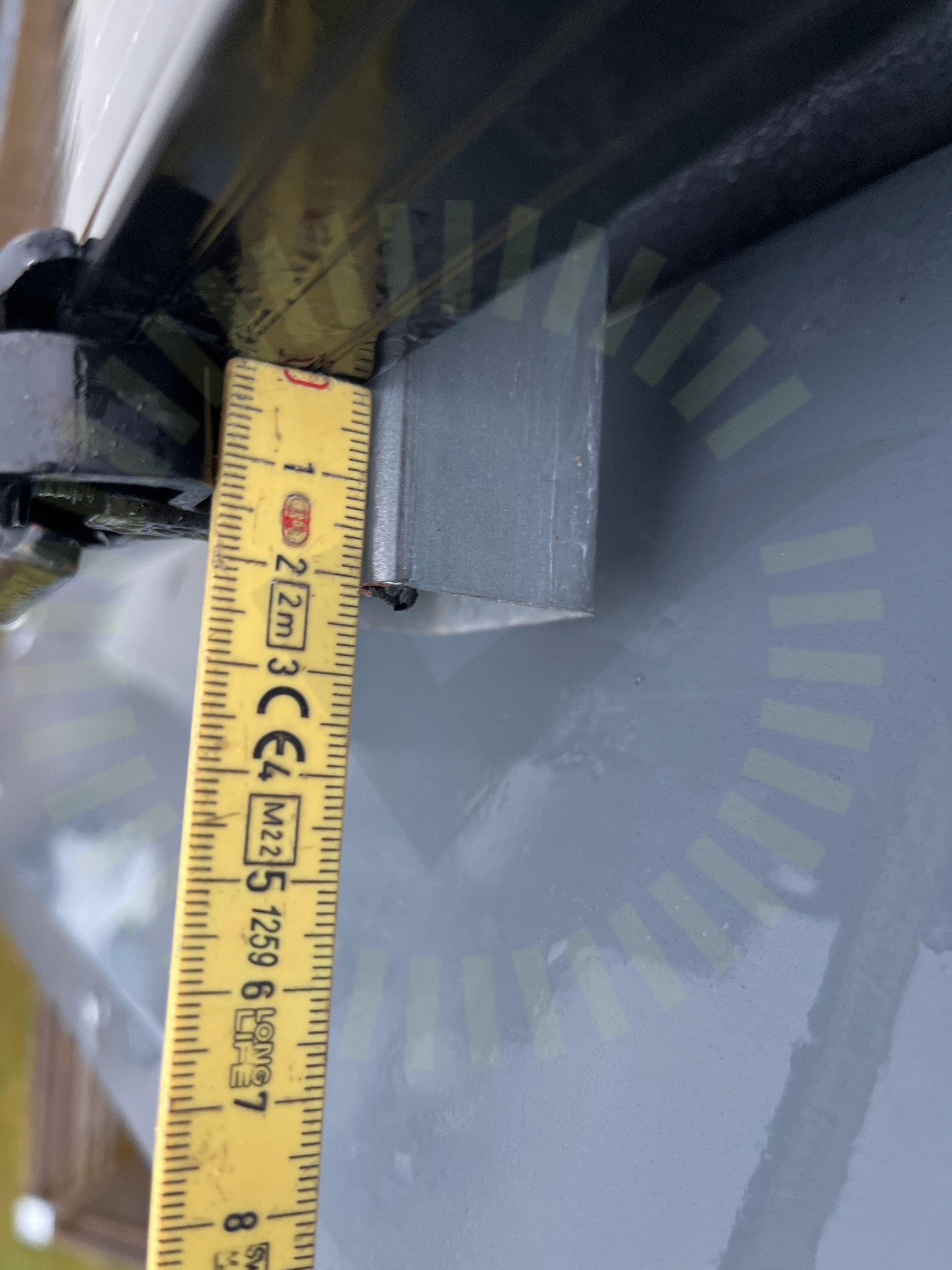

4.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för lite.

Mounting Description MAFI Solar, Page 7 (7), 2022

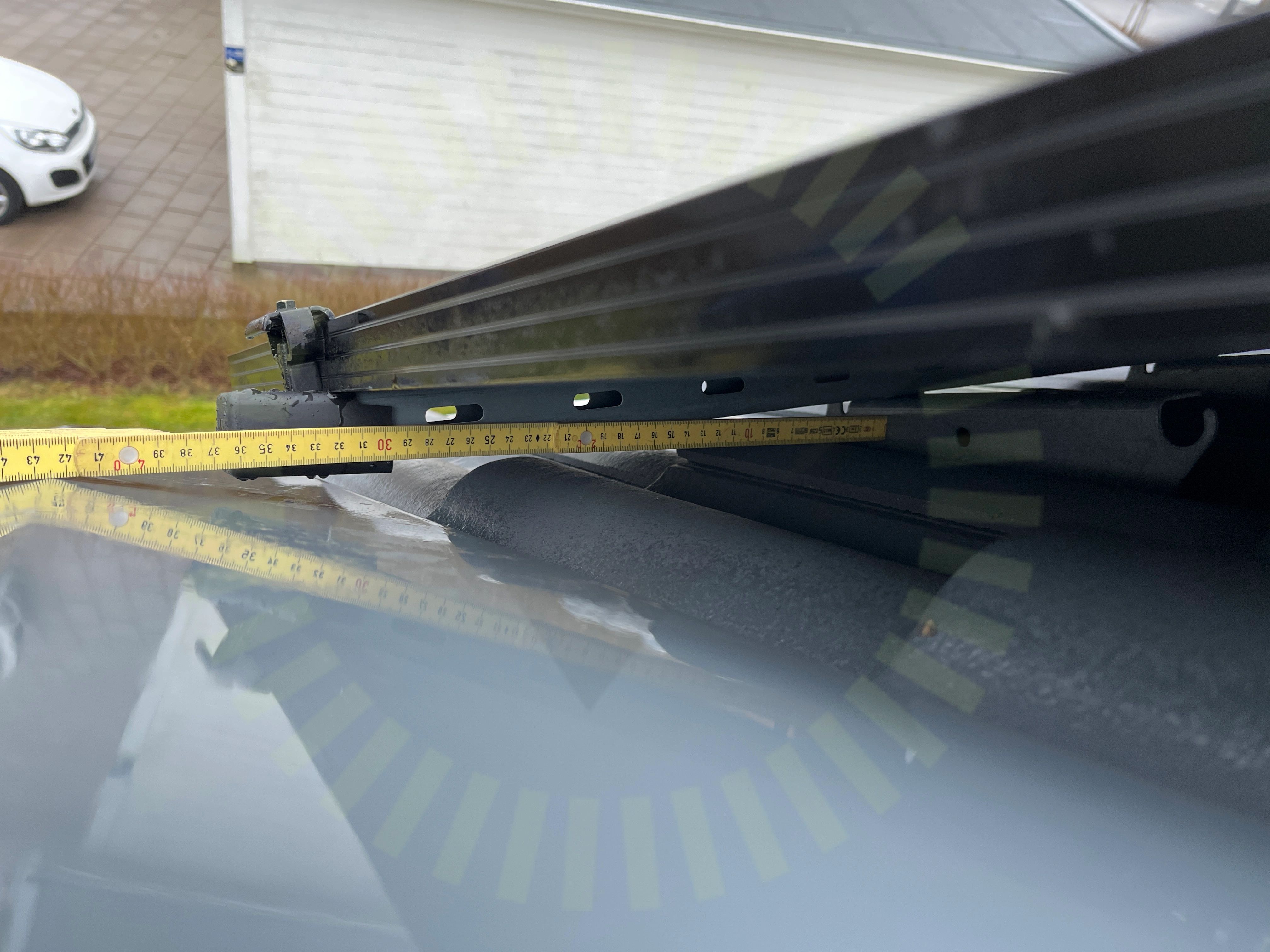

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Mounting Description MAFI Solar, Sida 4/7, 2022

4.4 Takkrokarnas CC

Inte godkänd

Takkrokarna är monterade med längre CC mått än tillåtet i lastberäkningen. 45cm uppmätt, 30cm enligt lastberäkningen.

Snö- och vindlastberäkning

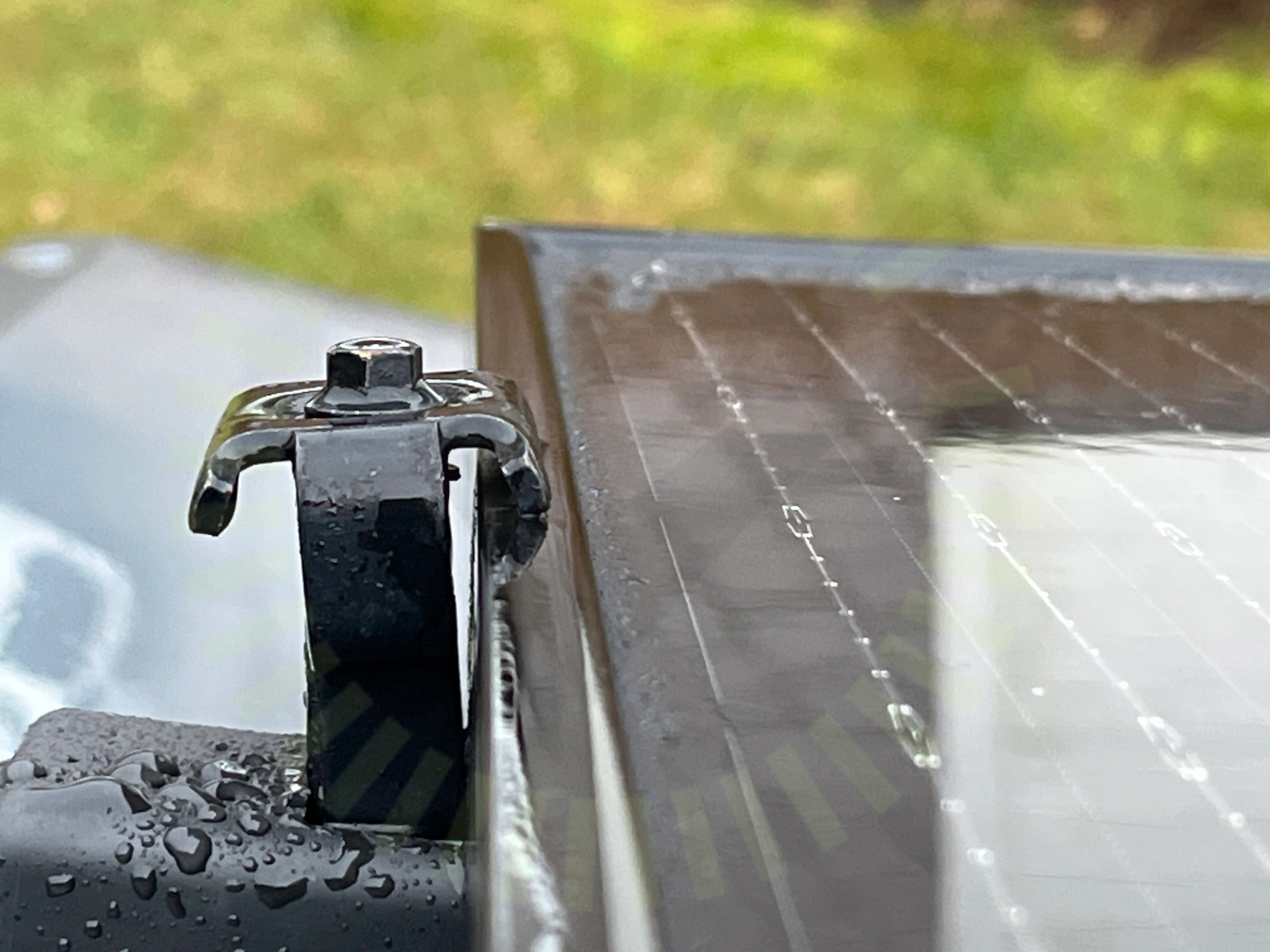

4.5 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade rätt.

Godkända kontrollpunkter

13/21

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Skador

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Underbyggnad

Väderbeständigt material

Ej tillgängligt vid besiktning

3/21

Läktinfästning

Råspontsinfästning Tile Bracket

Takgenomföring

Tak 1, Tigo TS4-A-O

Godkända kontrollpunkter

4/6

Fastsäkring av produkt

Kabeluppfästning

Placering

Skada

Ej tillgängligt vid besiktning

2/6

DC Kontakter

Infästning

Varselmärkning

Anmärkningar

1/4

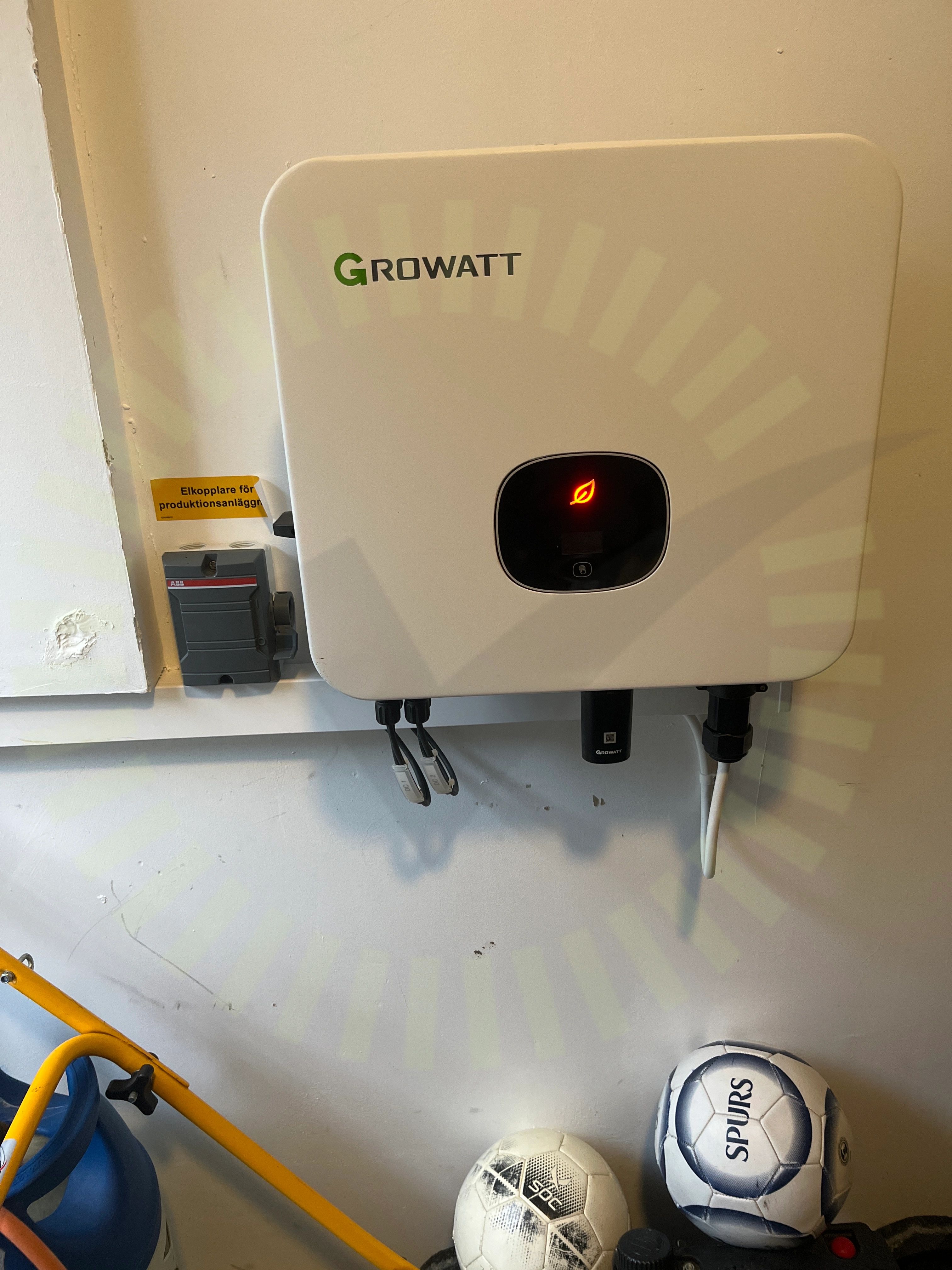

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

3/35

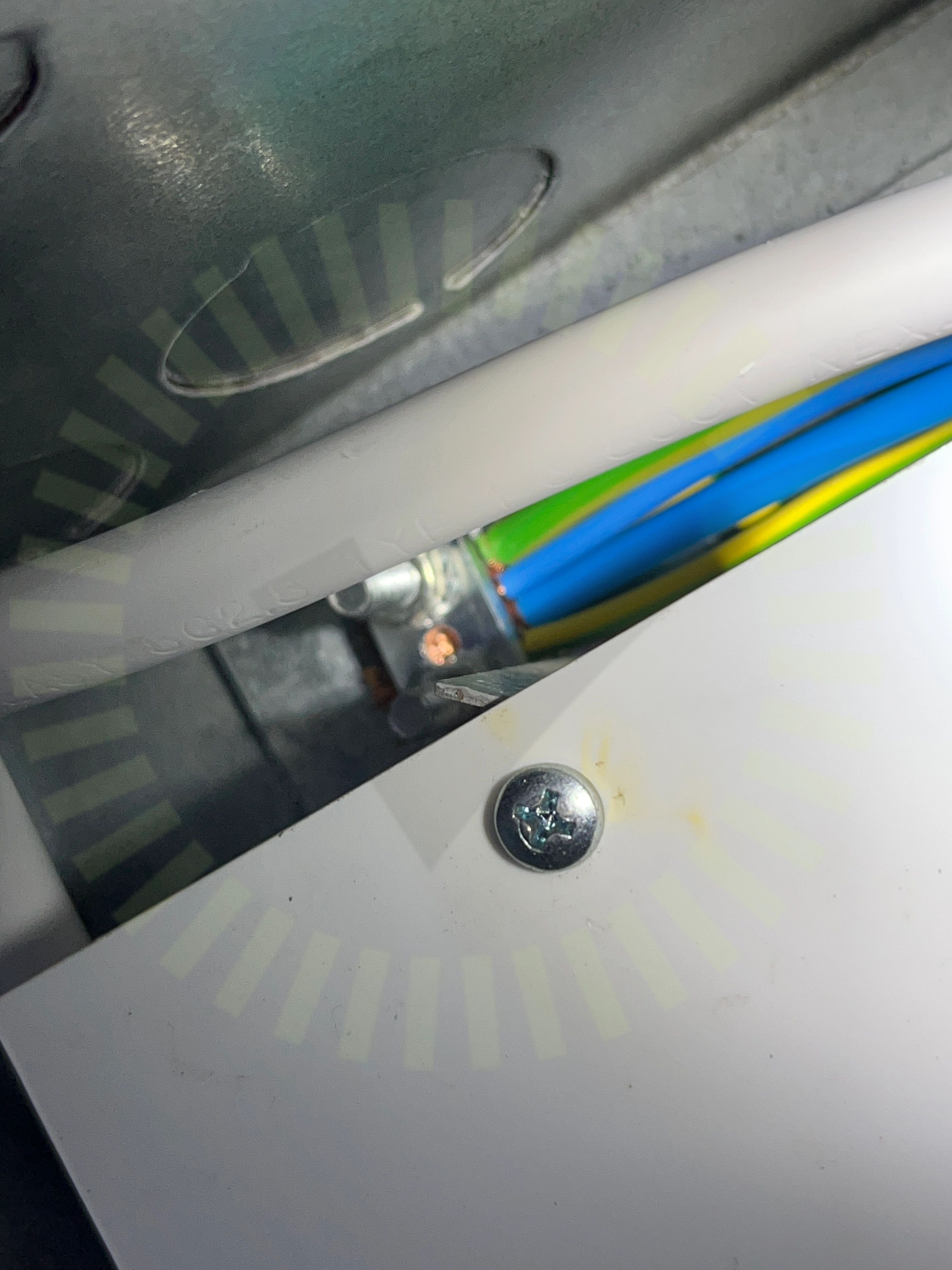

7.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

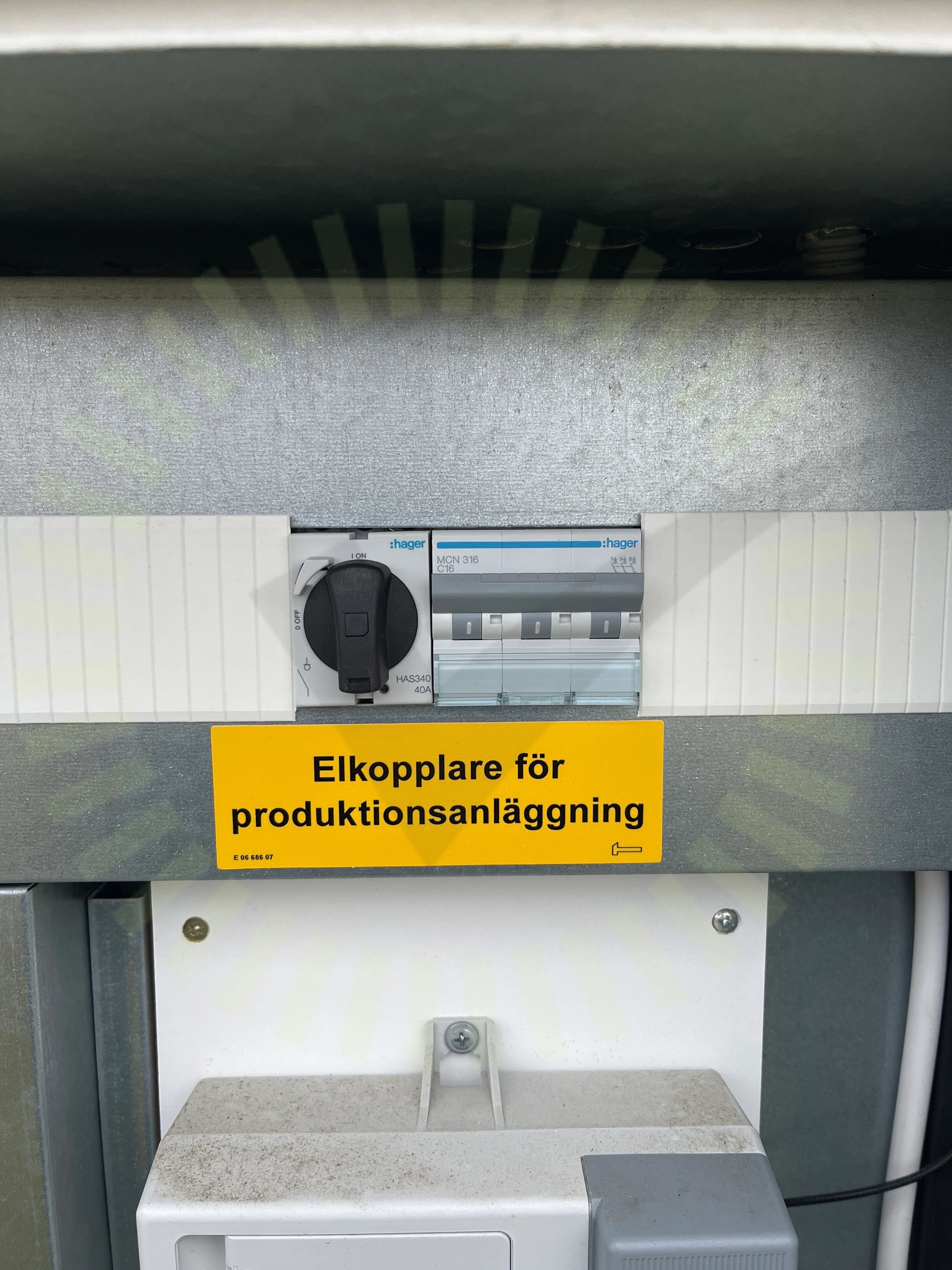

7.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

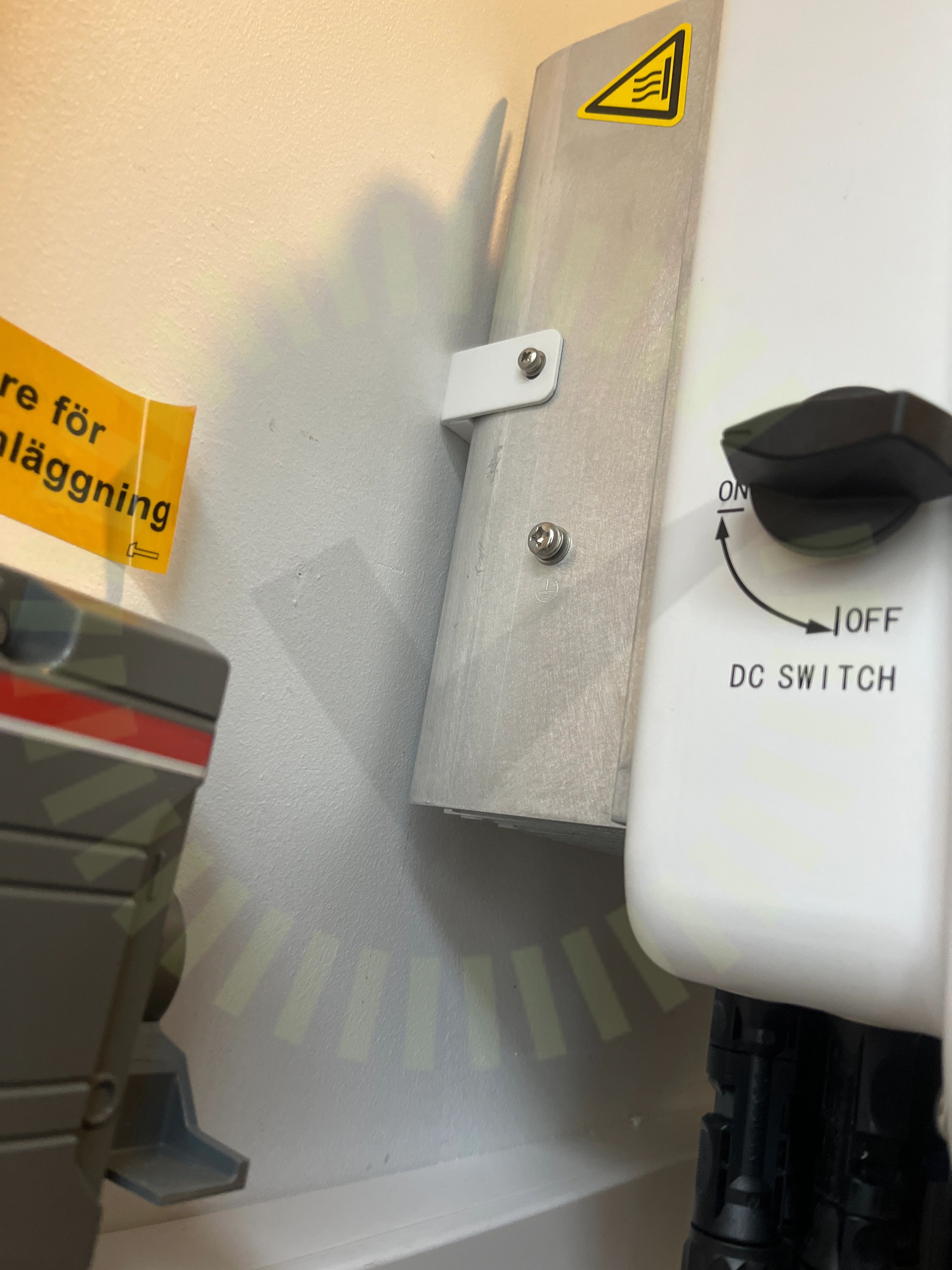

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22

Godkända kontrollpunkter

32/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
