Besiktningsrapport

8.2

Installation av

Sunflow AB

Datum

25 mars 2024

Ort

Uppsala, Uppsala län

Skenornas infästning

Kabeluppfästning

Skenornas överhäng

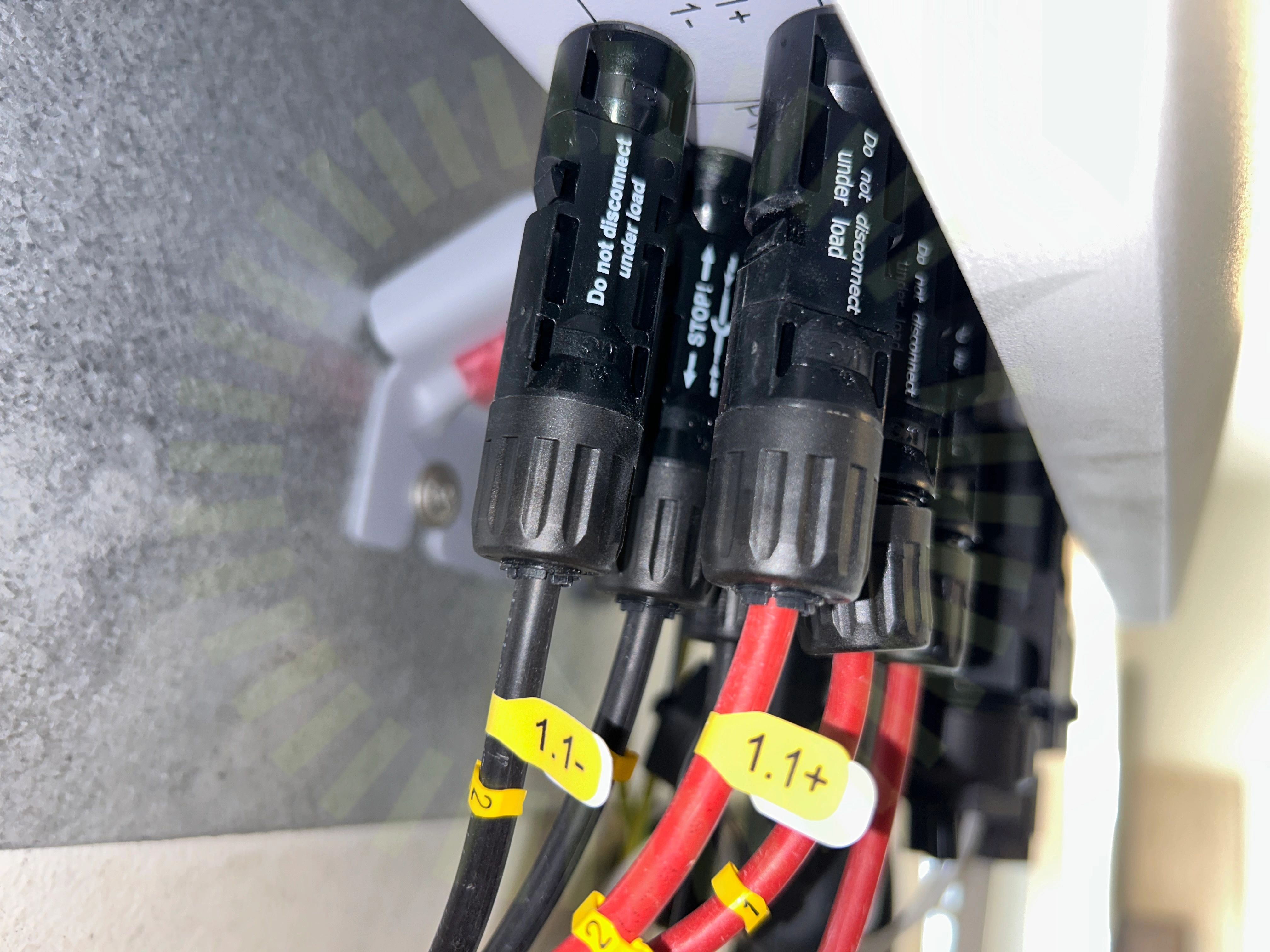

+ 15

82% godkända

18% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Paneler

Longi: LR5-54HTB

Optimerare

Huawei: SUN2000-450W-P2

Montagesystem

Nordmount Panntak: Bärläkt

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

CHINT: Huawei DTSU666 (med CT)

Installerad av Sunflow AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (6)Tak 1, Longi: LR5-54HTB (18)Tak 1, Nordmount Panntak: Bärläkt (31)Tak 2, Huawei: SUN2000-450W-P2 (10)Tak 2, Longi: LR5-54HTB (18)Tak 2, Nordmount Panntak: Bärläkt (31)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/14

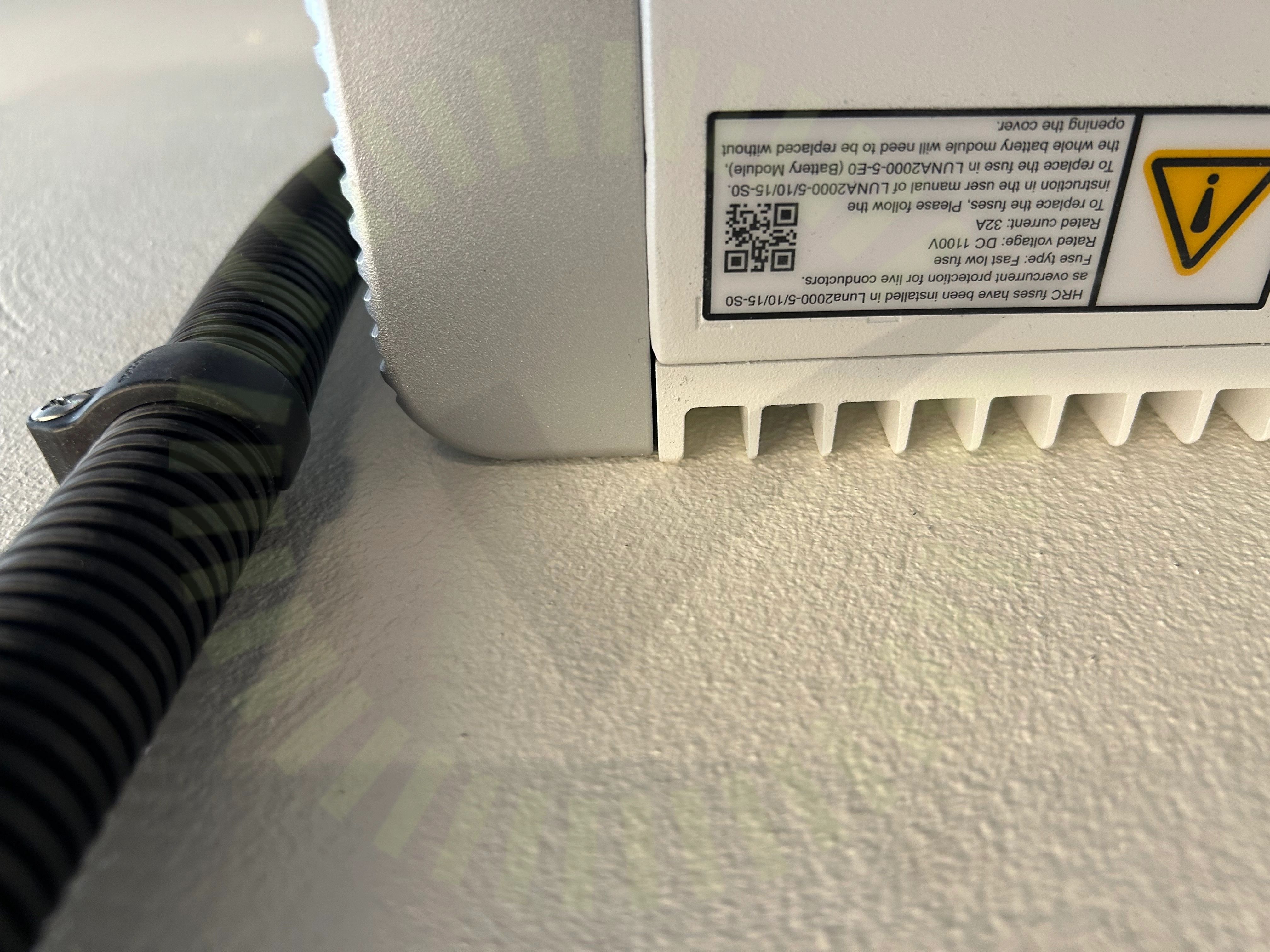

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

13/14

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1, Longi: LR5-54HTB

Godkända kontrollpunkter

18/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

7/23

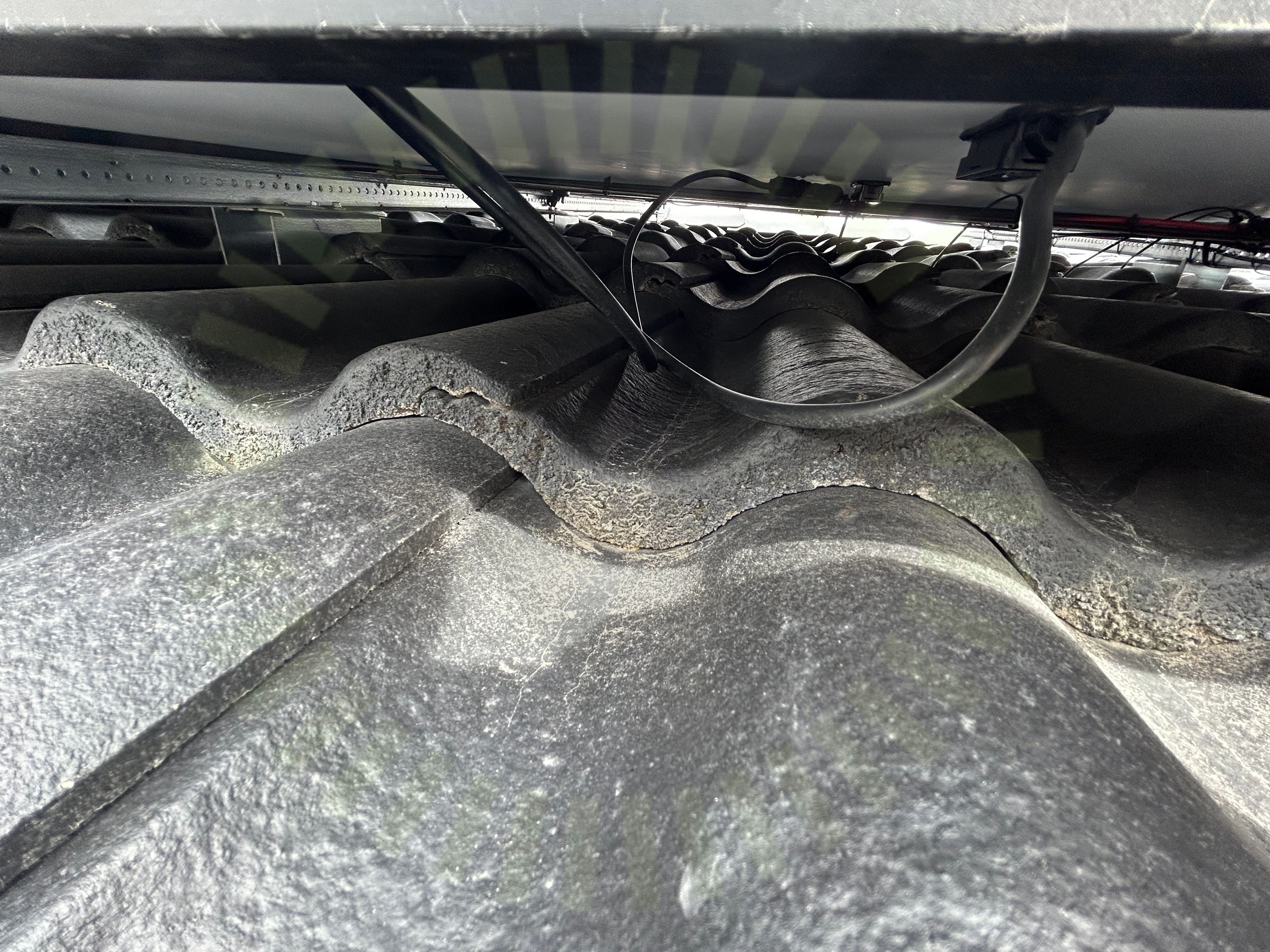

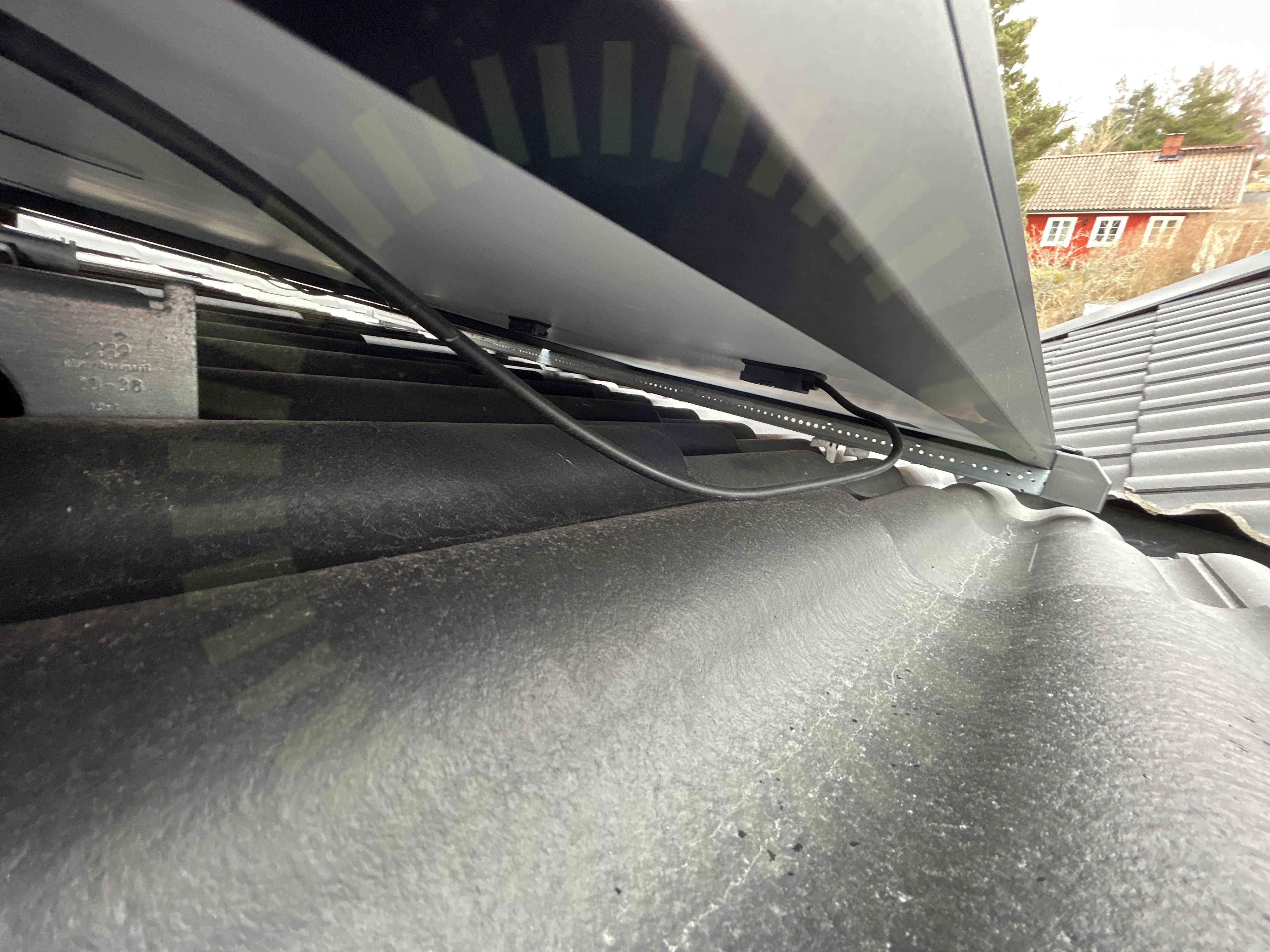

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

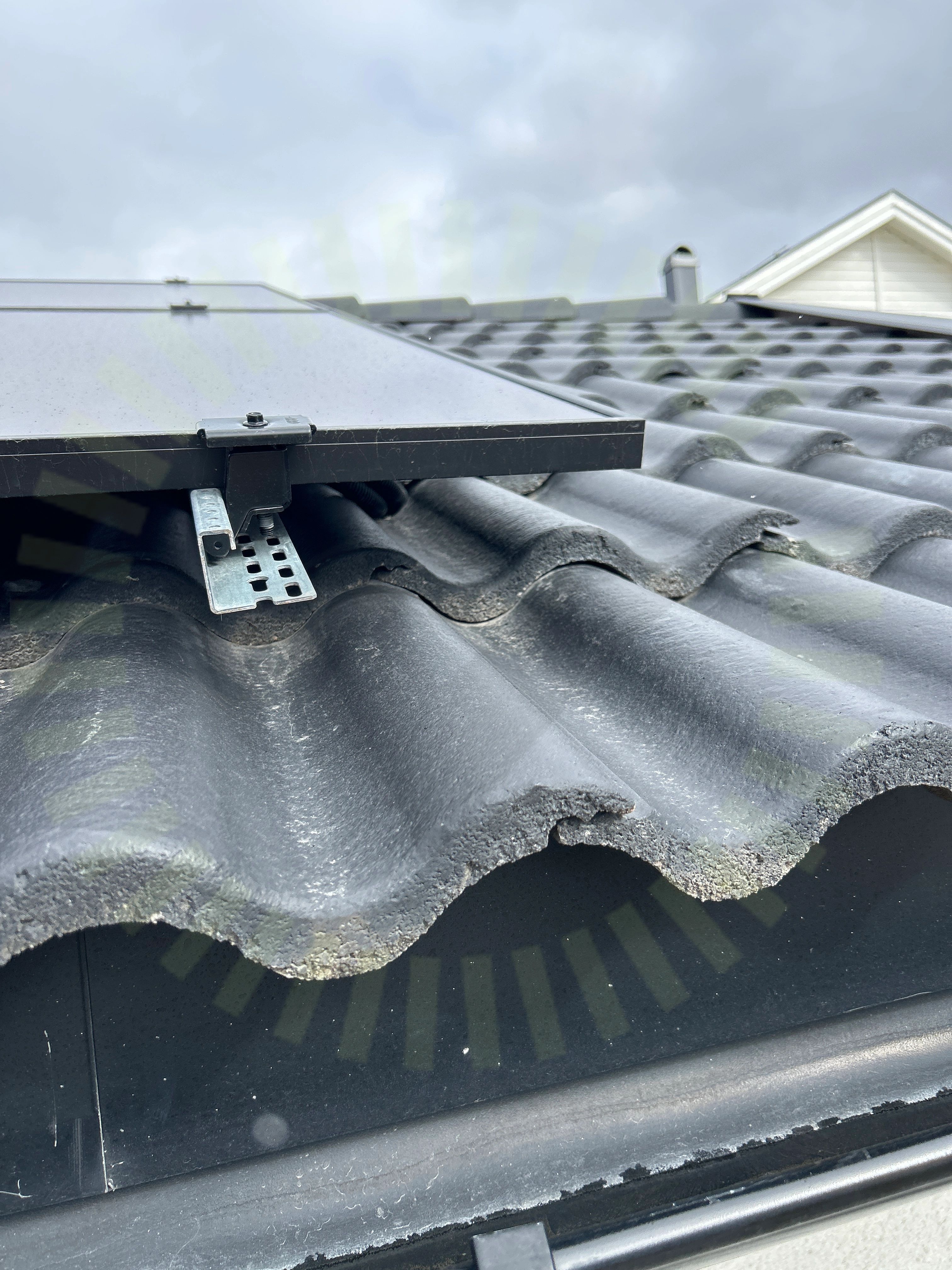

5.2 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4

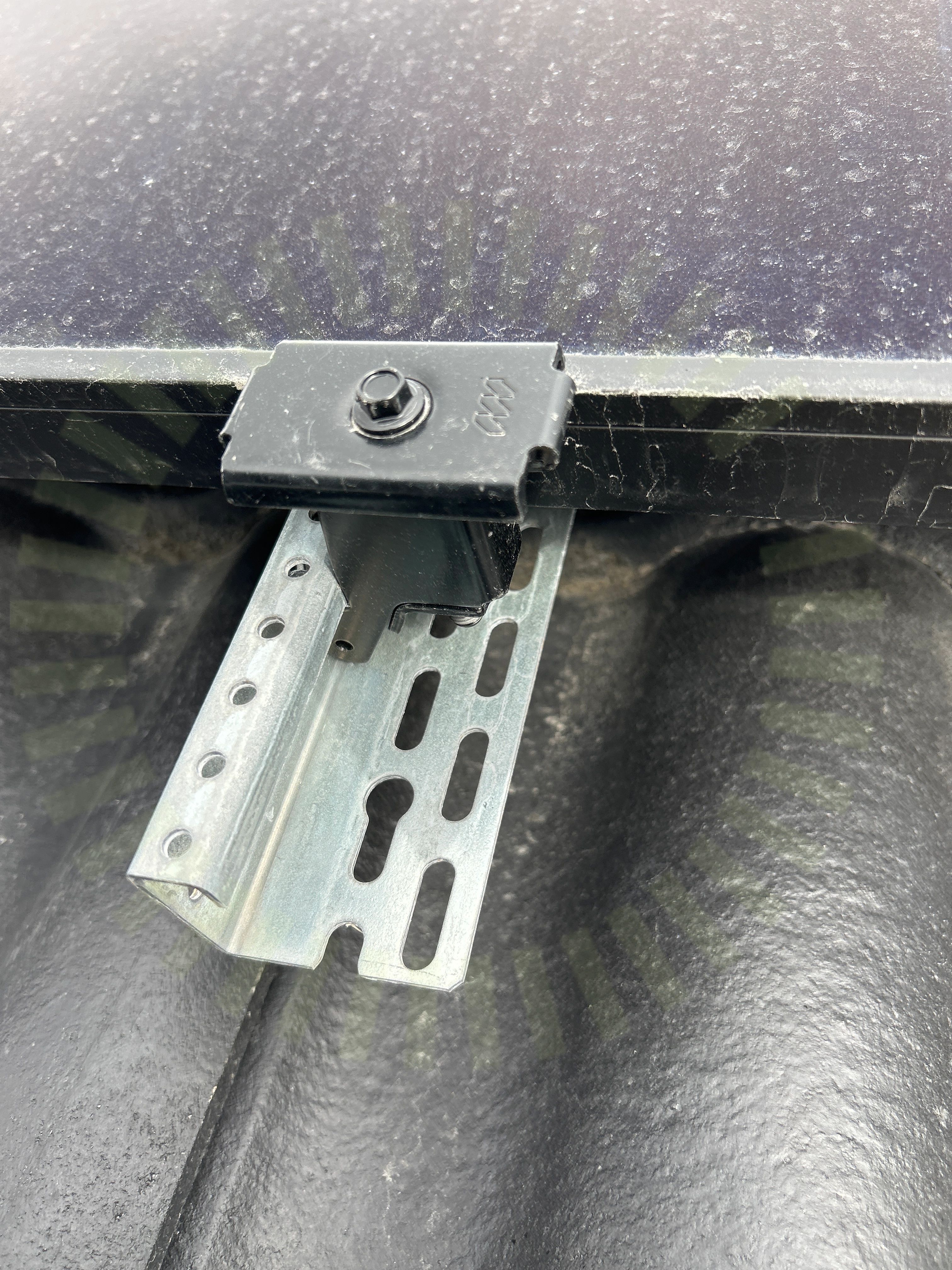

5.3 Ändklämmor

Inte godkänd

Ändlock saknas för ändklämma.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

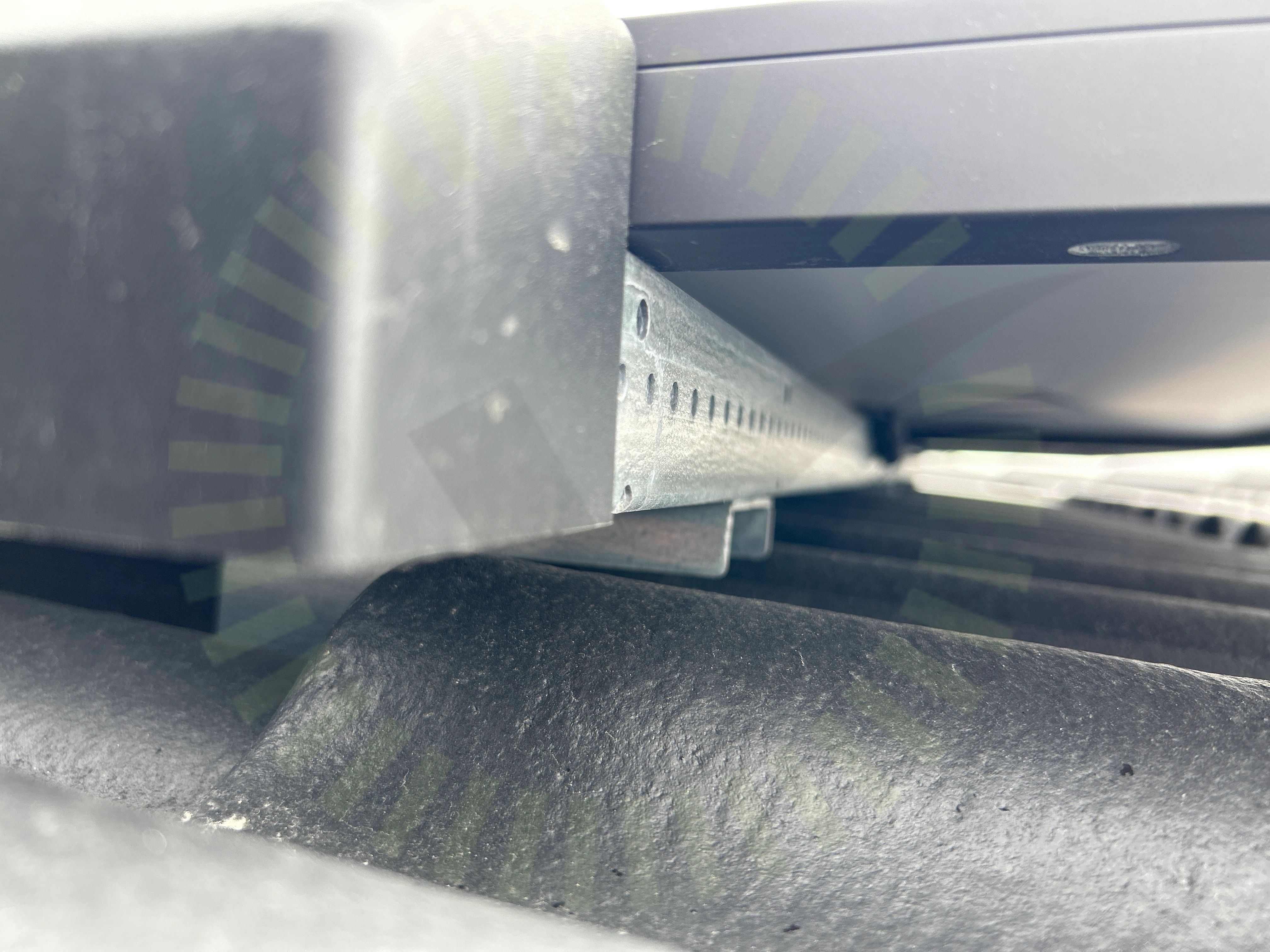

5.4 Skenornas infästning

Inte godkänd

Skruvarna är endast fästa på ena sidan av takkroken.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

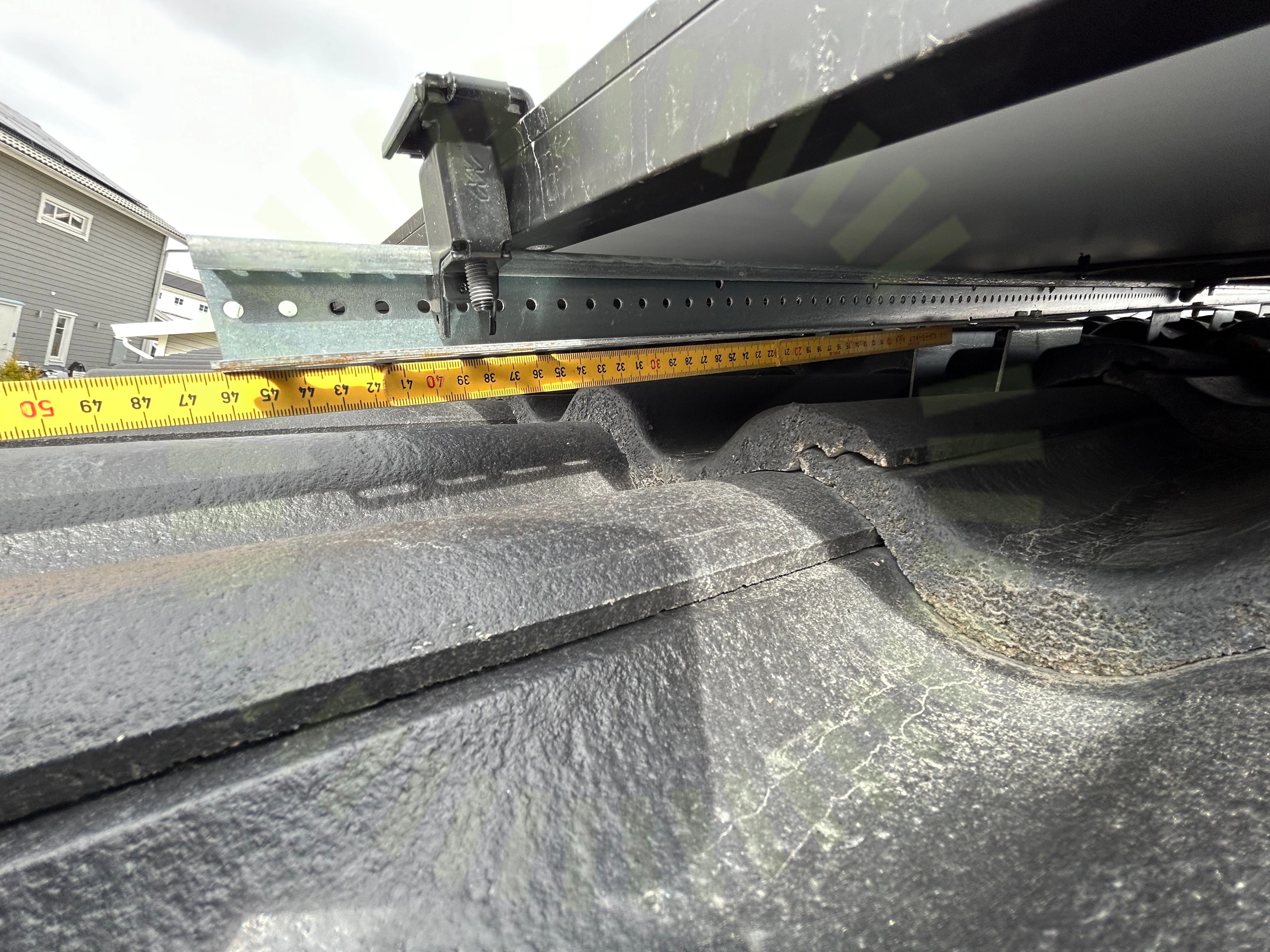

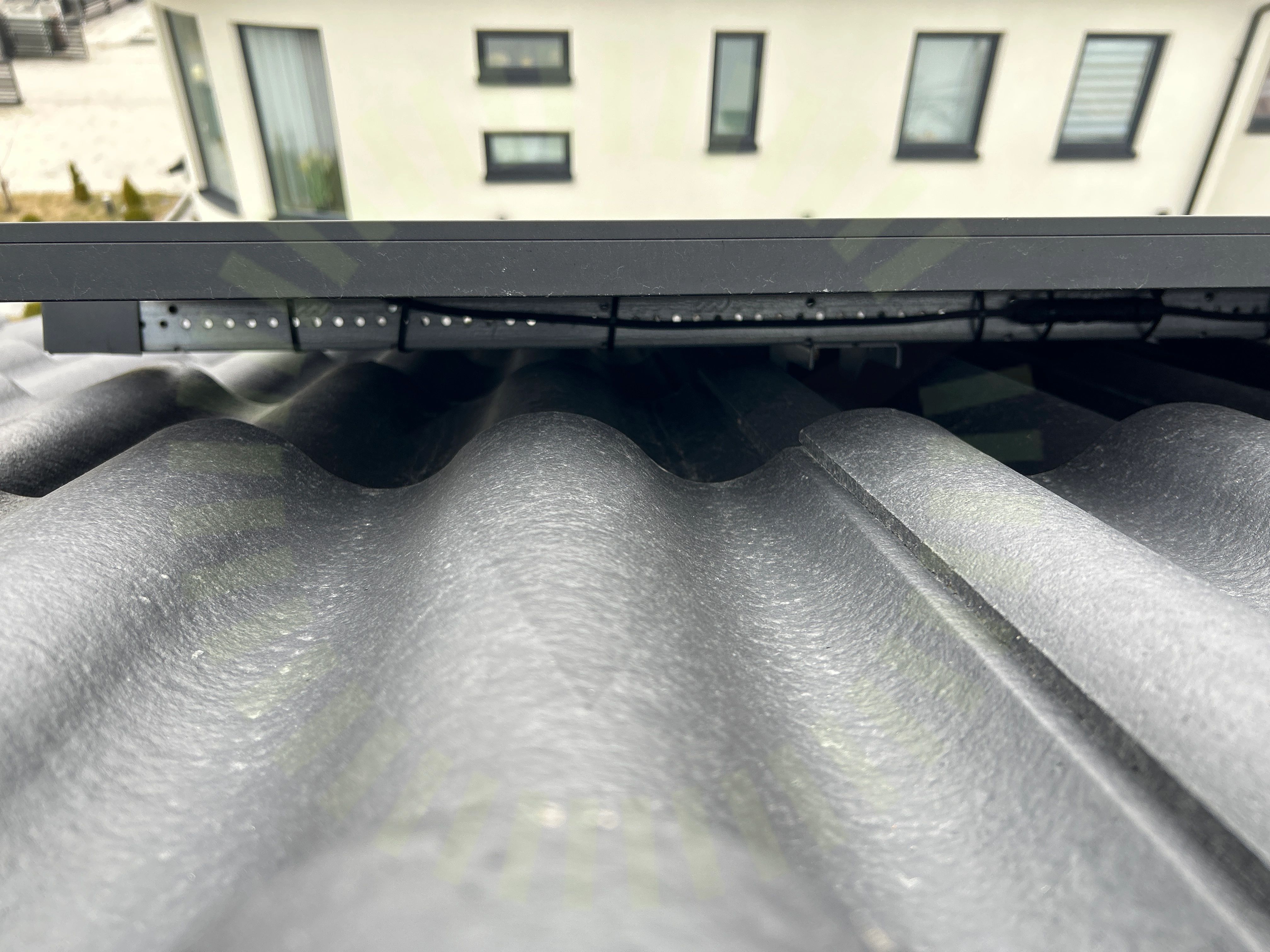

5.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

15/23

Blandning av infästningar

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Tak 2, Huawei: SUN2000-450W-P2

Anmärkningar

2/9

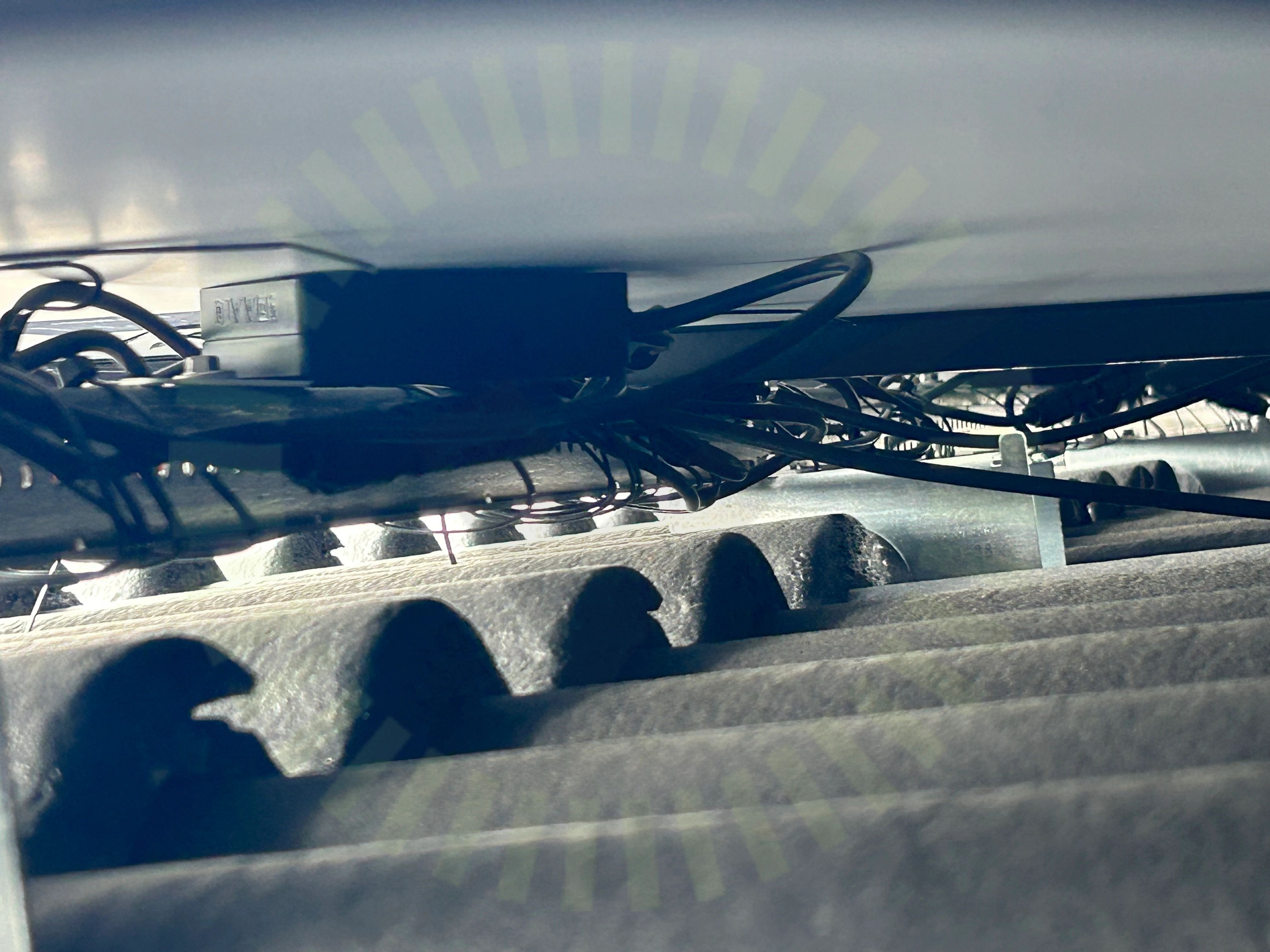

6.1 Avstånd närliggande objekt

Inte godkänd

Optimeraren är installerad för nära panelens undersida.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 27

6.2 Mätvärde optimerad sträng

Inte godkänd

Mätprotokoll saknar värde för optimerad sträng.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

7/9

Antal optimerare

Avstånd till växelriktare

DC Kontakter

Dragavlastade

Fastsäkring av optimerare

Max total effekt

Strängdesign för SUN2000-M1

Tak 2, Longi: LR5-54HTB

Anmärkningar

3/18

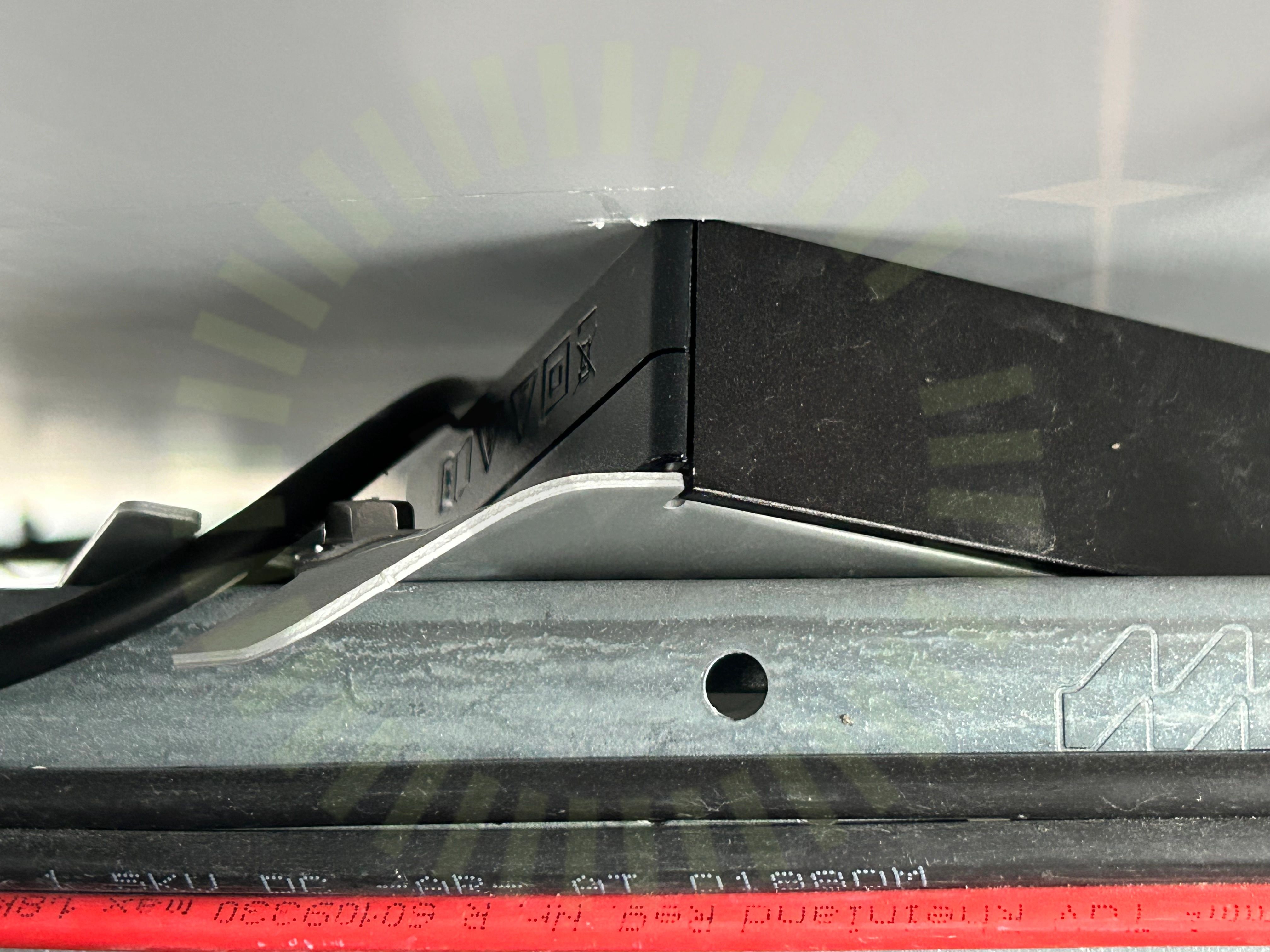

7.1 Föremål mot bakstycke

Inte godkänd

Optimerare skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

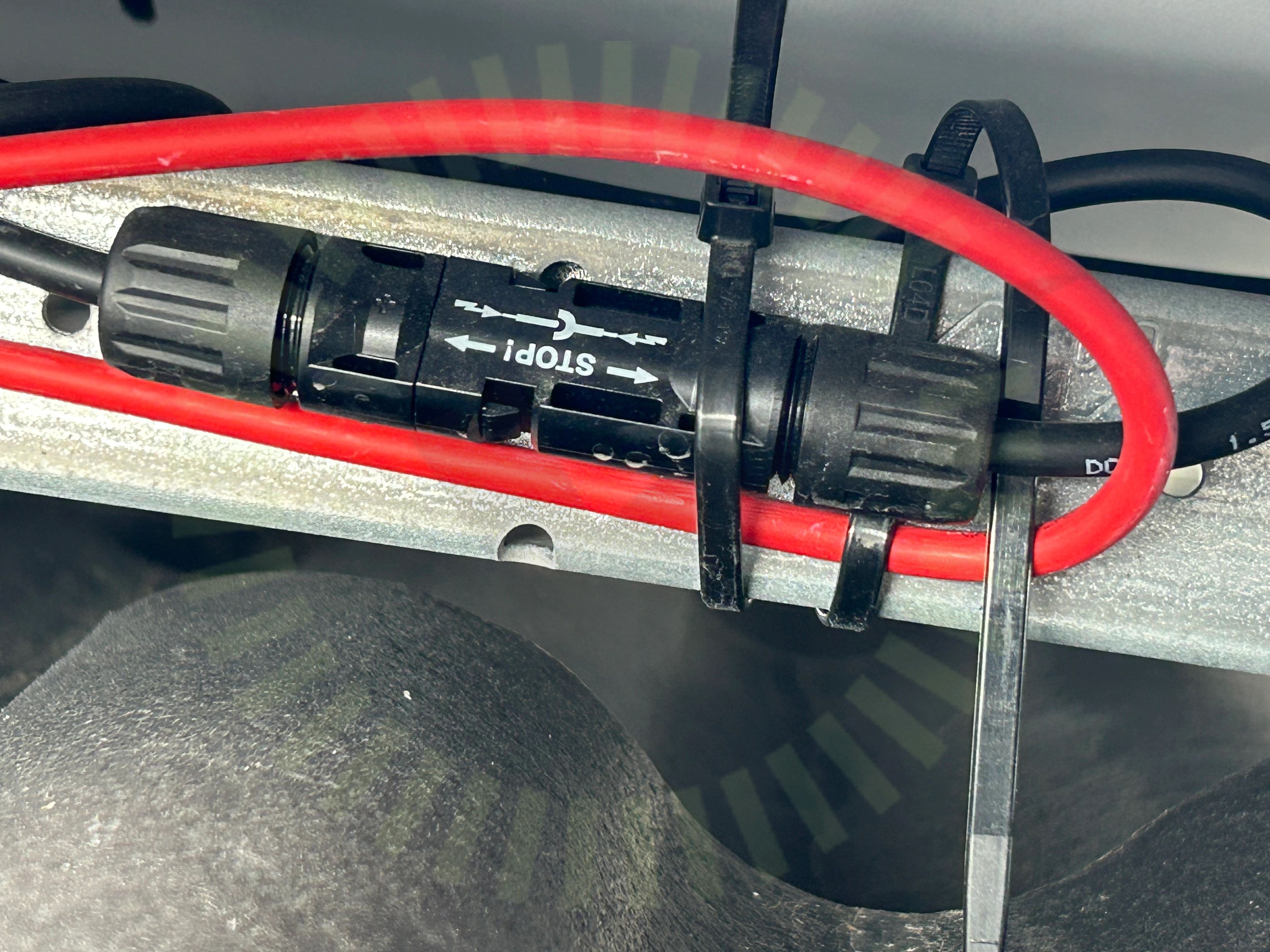

7.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

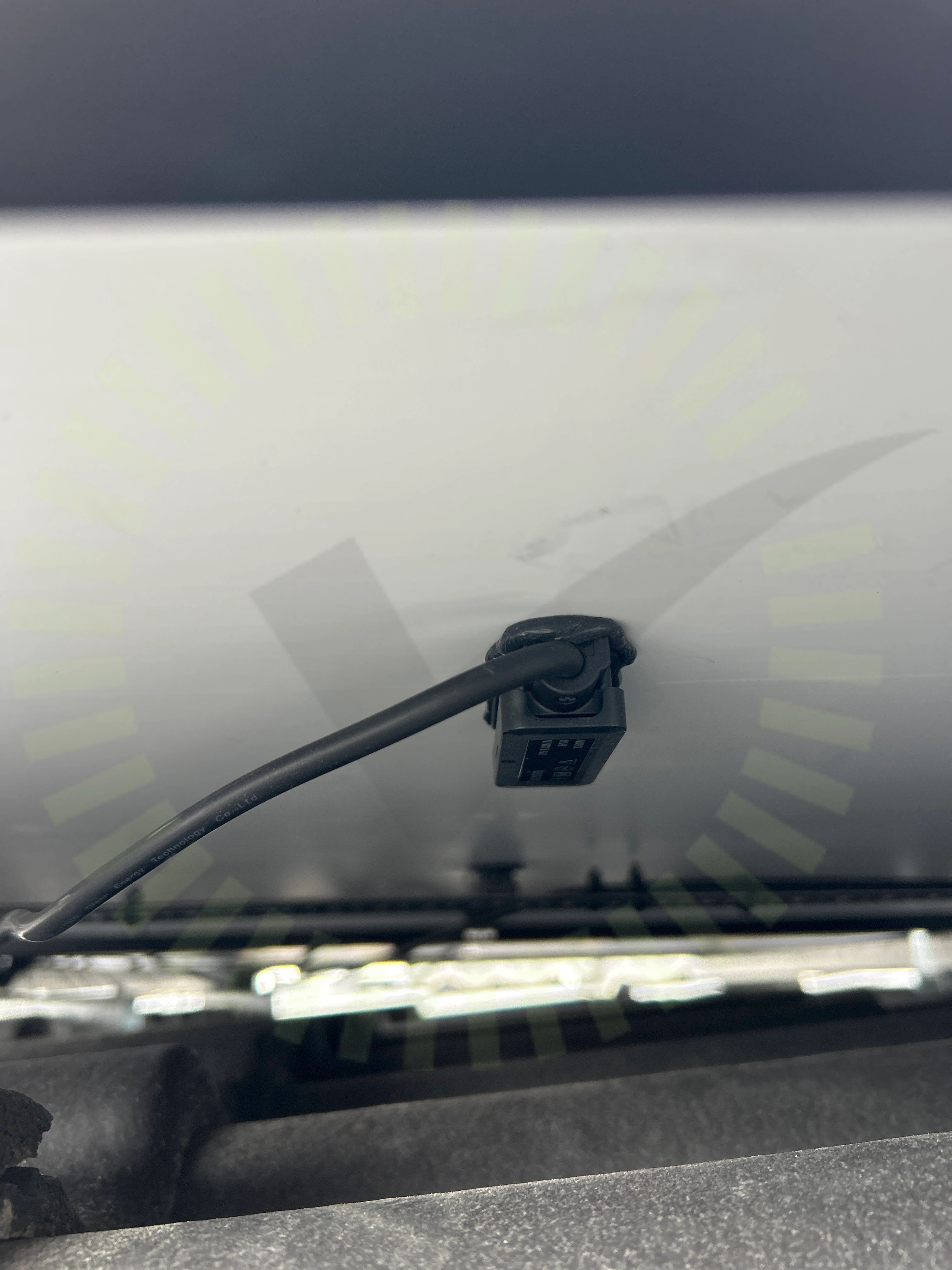

7.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 2, Nordmount Panntak: Bärläkt

Anmärkningar

6/22

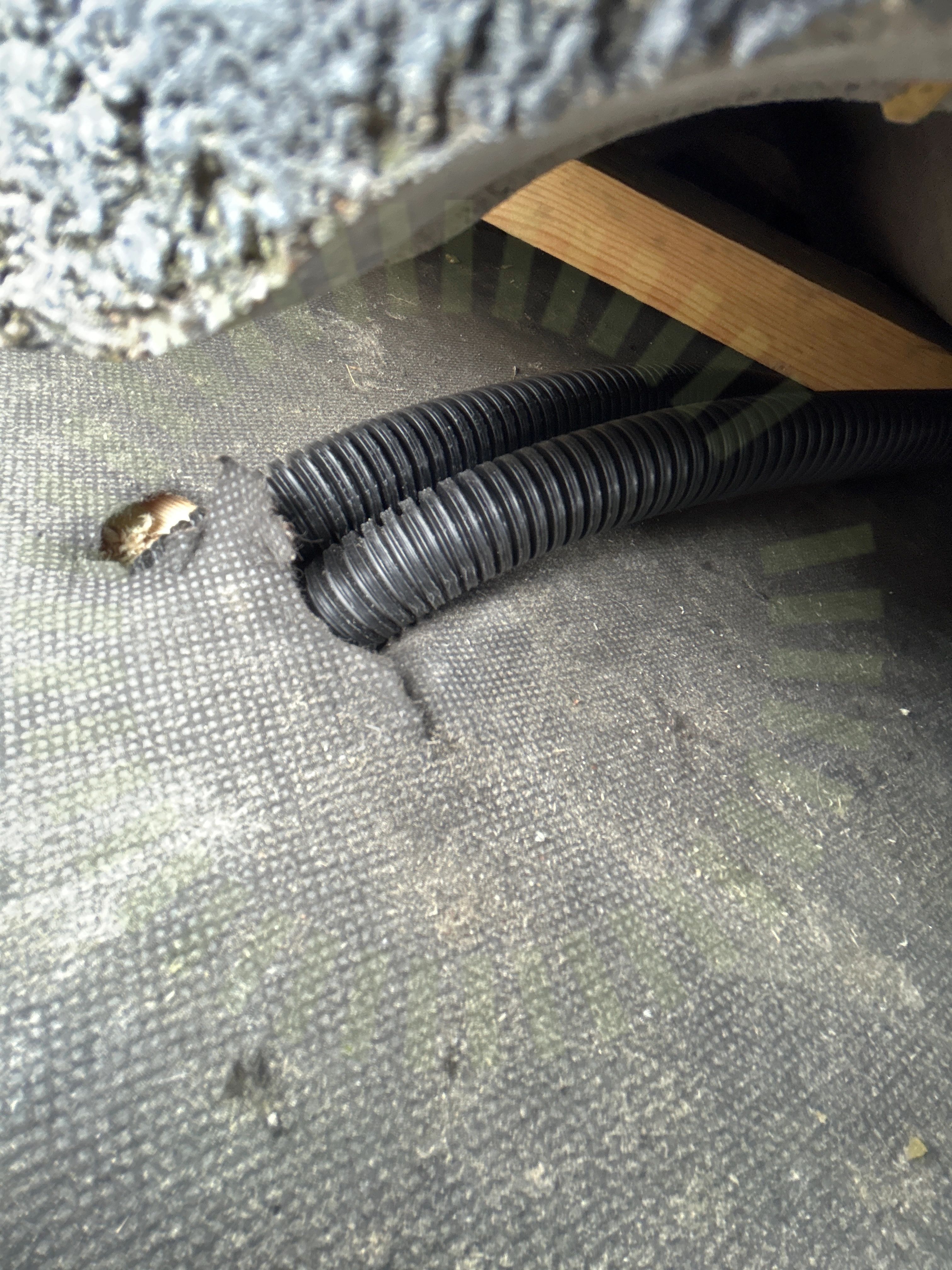

8.1 Takgenomföring

Inte godkänd

Underlagspapp är inte tätad

8.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

8.3 Skenornas infästning

Inte godkänd

Skenan är inte korrekt monterad. Sitter felplacerad på infästningen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

8.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer.

Snö- och vindlastberäkning

8.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

8.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenskarvar

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Anmärkningar

3/4

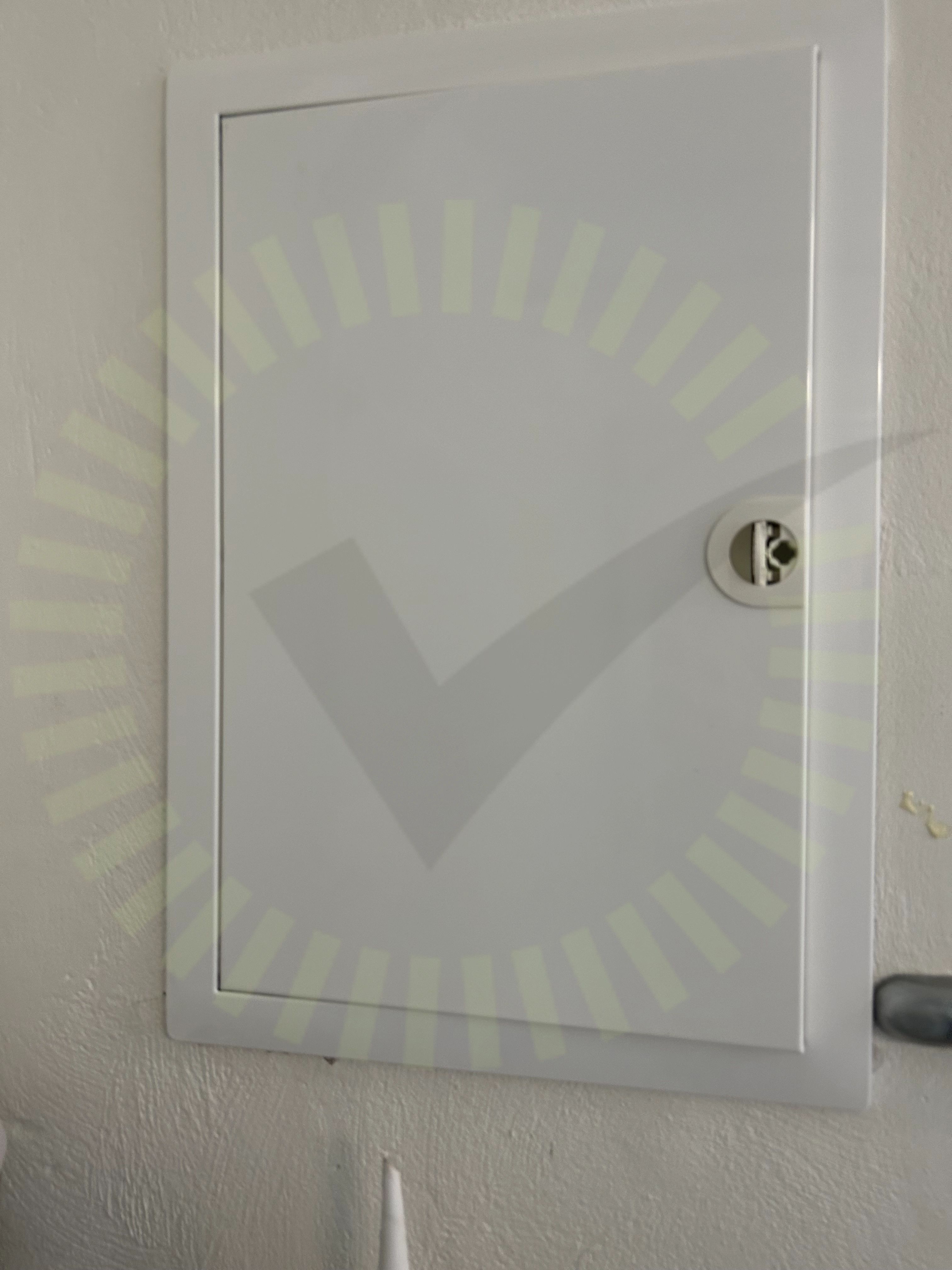

9.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

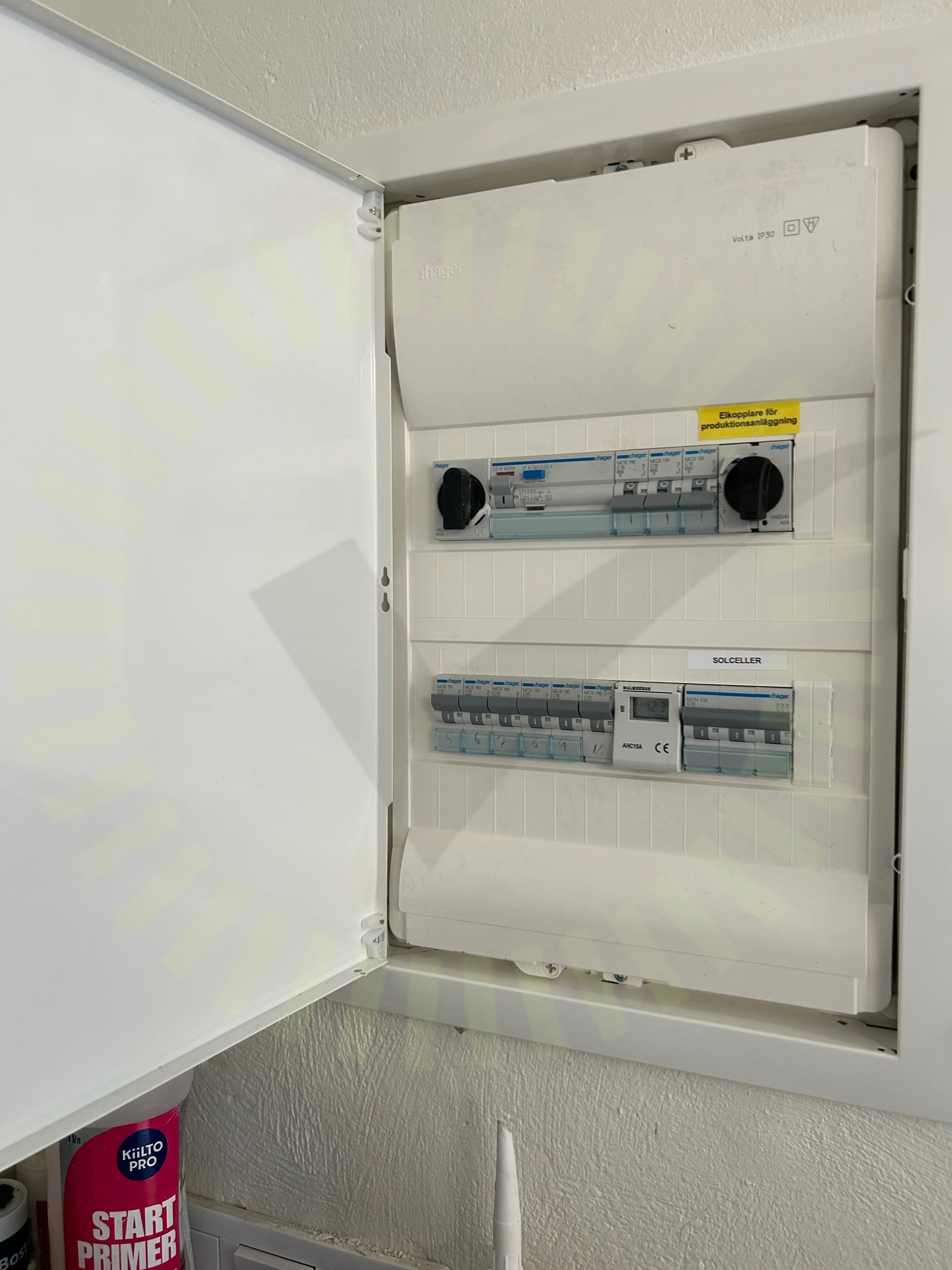

9.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

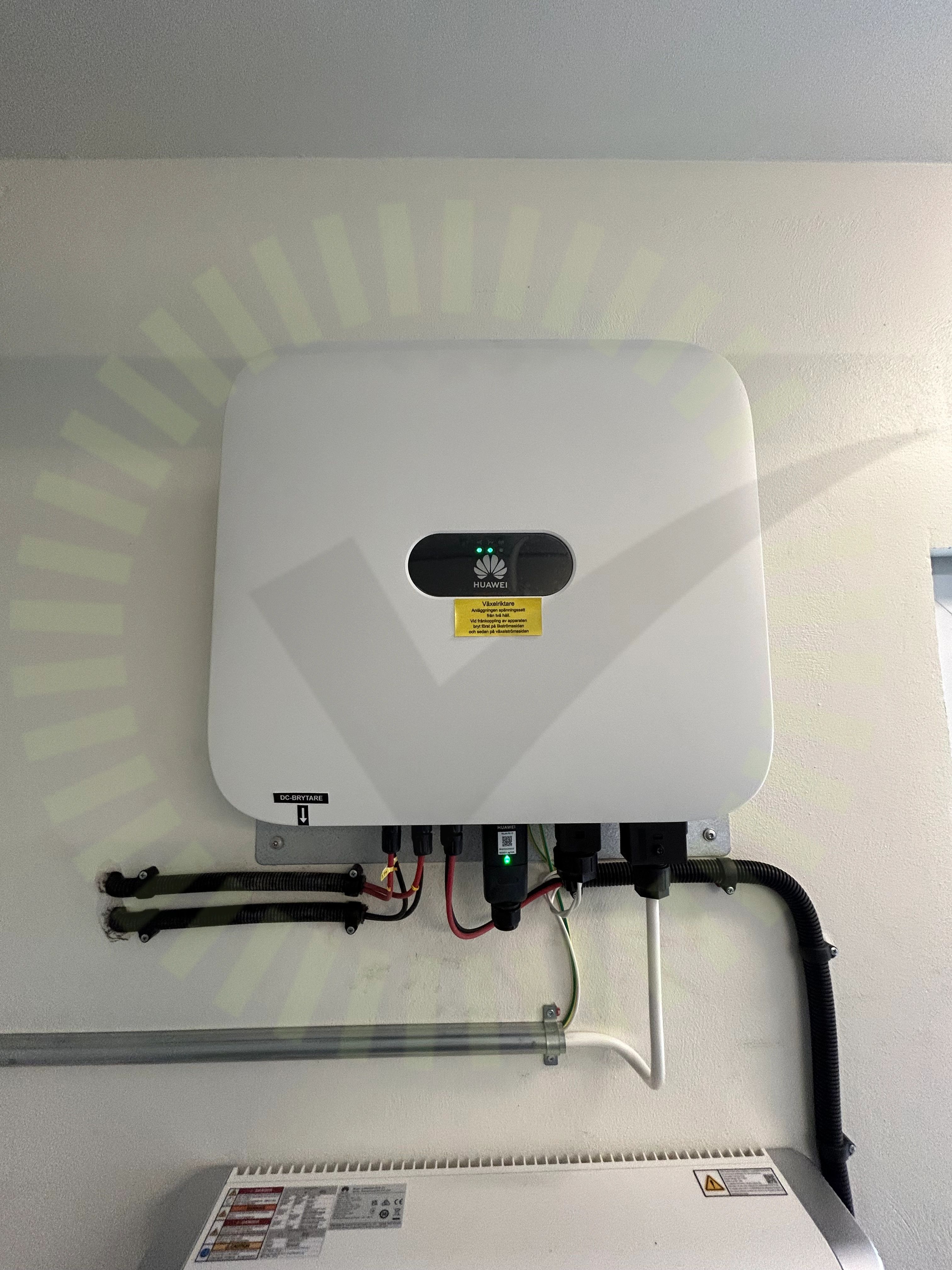

9.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

2/35

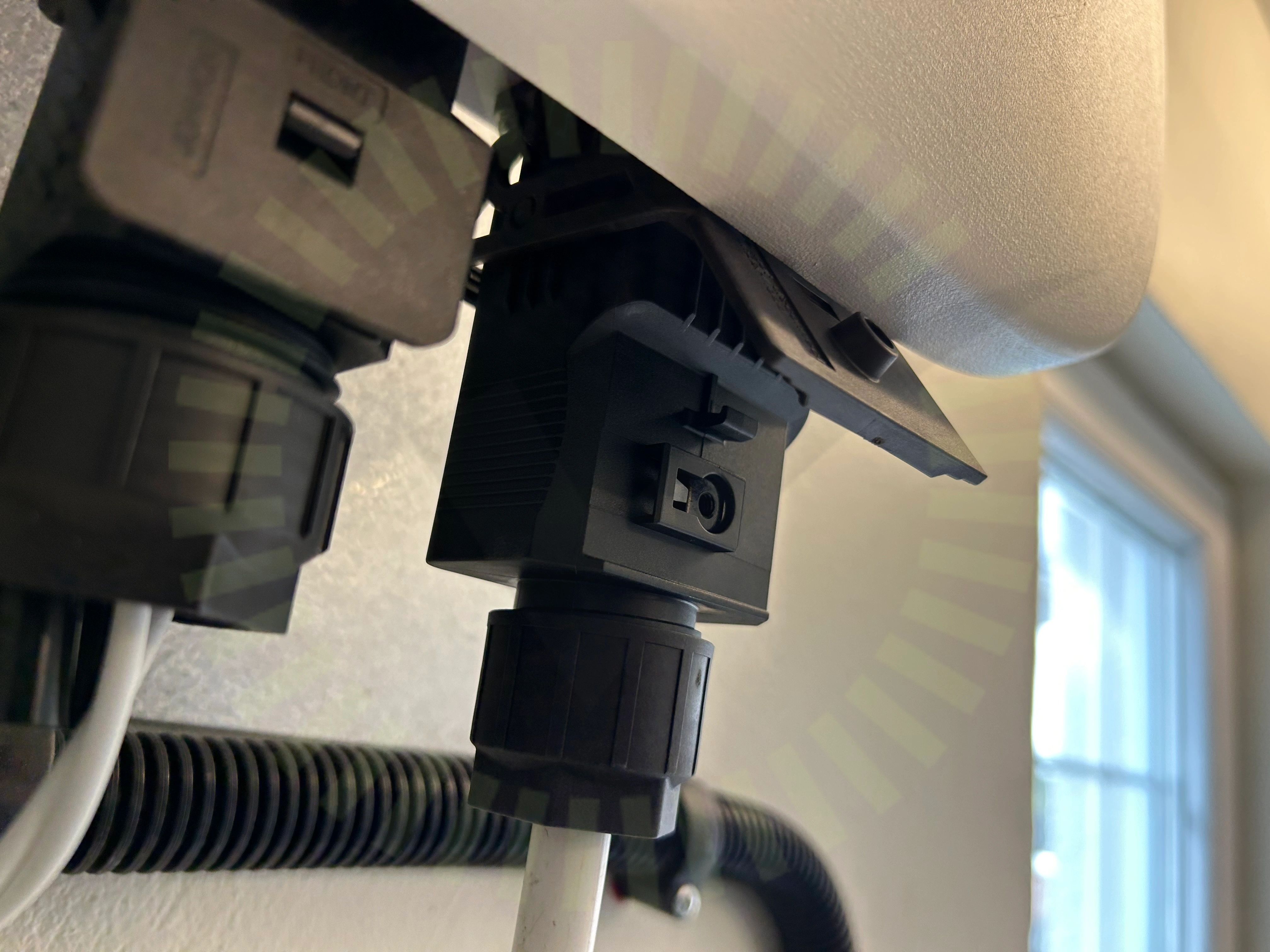

10.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

10.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

Stäubli MA231. Sida 10.

Godkända kontrollpunkter

29/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35

DC Max Spänning

DC Min Spänning

Genomföringar

Strängdesign
