Besiktningsrapport

8.8

Installation av

GoSol Energi

Datum

14 mars 2023

Ort

RIMBO, Stockholms län

Fästens placering

Föremål mot bakstycke

Kabeluppfästning

+ 2

88% godkända

12% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

K2: SpeedRail

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Tillbehör

Elmaterial: Kapsling

Installerad av GoSol Energi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (16)Tak 1, K2: SpeedRail (33)Varselmärkning (4)Växelriktare (30)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Kapsling

Godkända kontrollpunkter

8/8

Brytare

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

3/16

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11

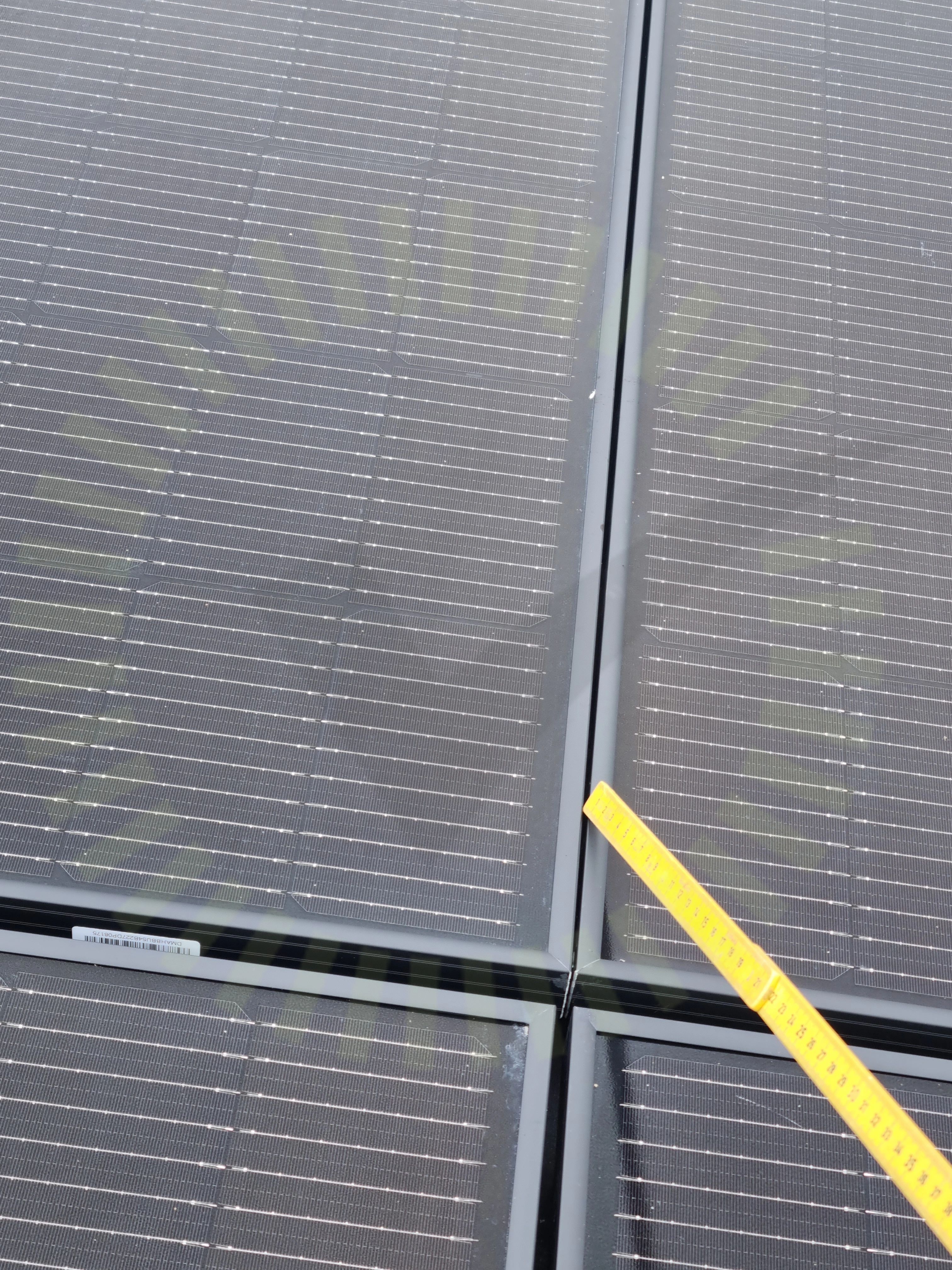

3.2 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade. (Endast en panel som ligger för tight)

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 6

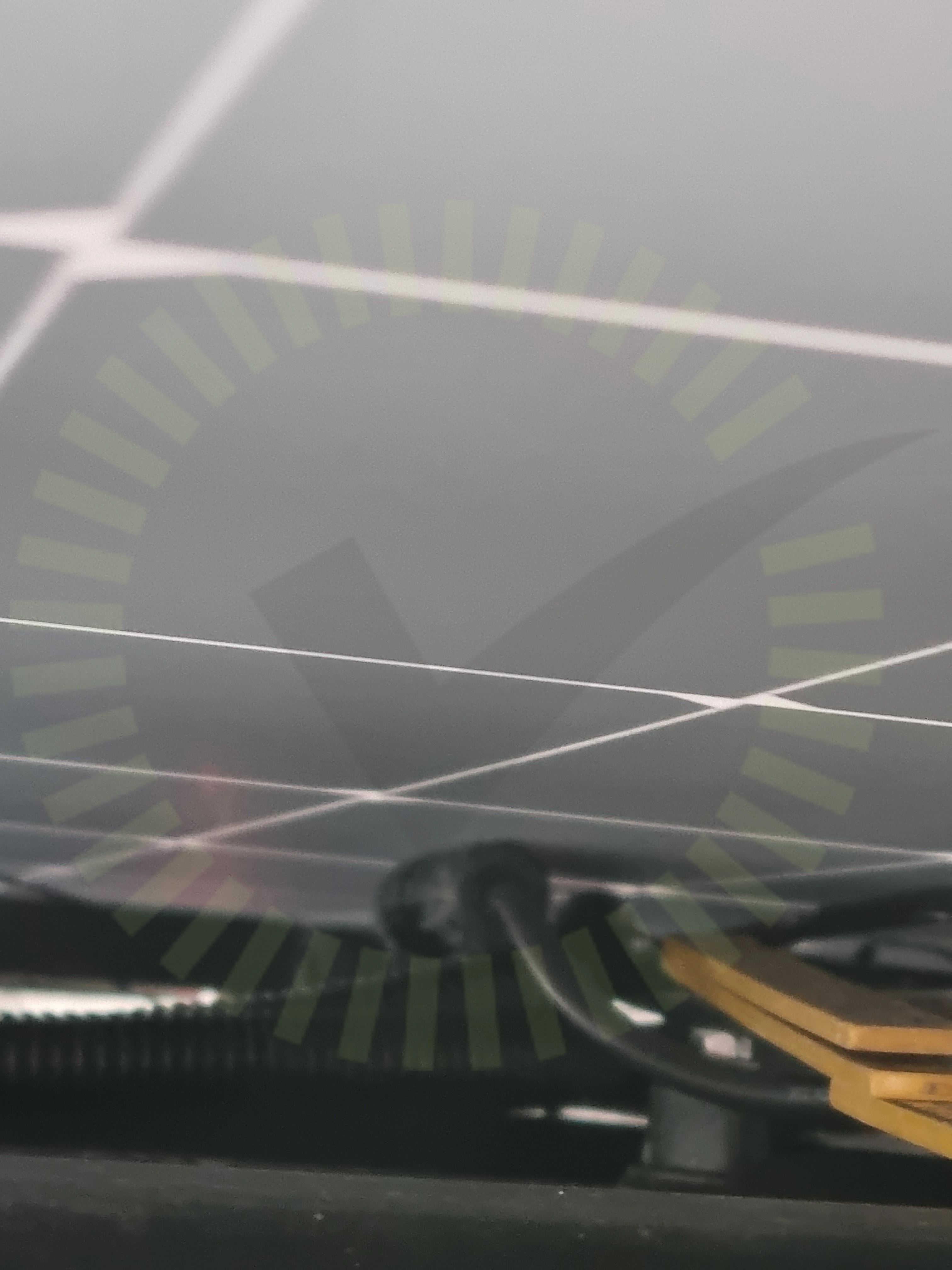

3.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

Godkända kontrollpunkter

12/16

Dräneringshål

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Kontakter

Kopplingslåda

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, K2: SpeedRail

Anmärkningar

4/27

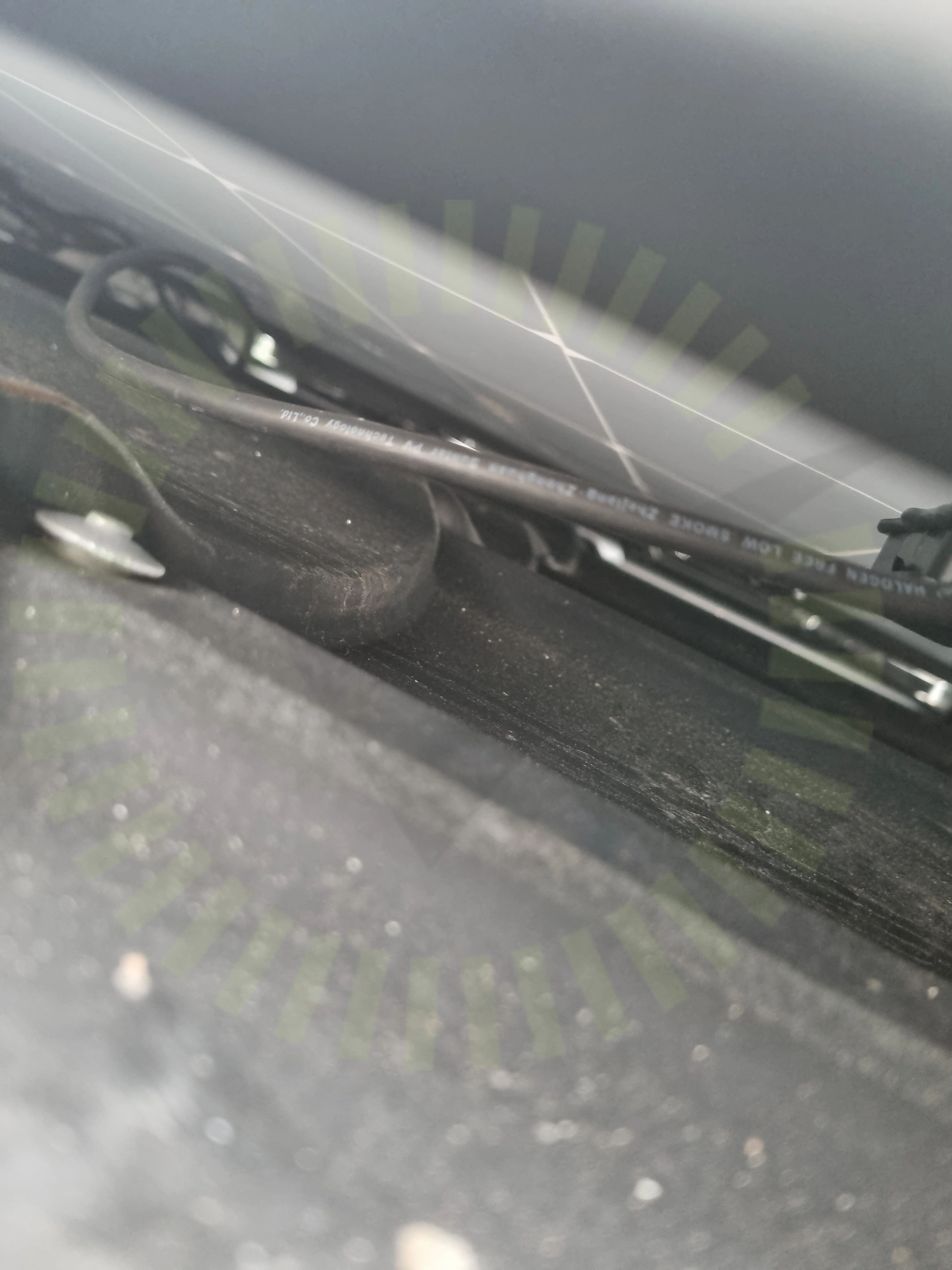

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Plåtens tjocklek

Inte godkänd

Saknas lastberäkning

Snö- och vindlastberäkning

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

4.4 Takinformation

Inte godkänd

Saknas lastberäkning

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/27

Använd plåtskruv

Använd skruv för klämma

Bredd av profiltoppen

Främmande material

Klämmans placering i skena

Klämmor över skenskarv

Mittklämmor

Panelramens höjd

Plåtinfästning

Shims

Skada på klämmor

Skador

Skarp kant

Skenans utstick för klämma

Skenornas infästning

Skydd

SpeedLock

Taklutning

Termisk brytpunkt skenor

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

2/27

Infästningarnas placering

Skenskarvar

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/29

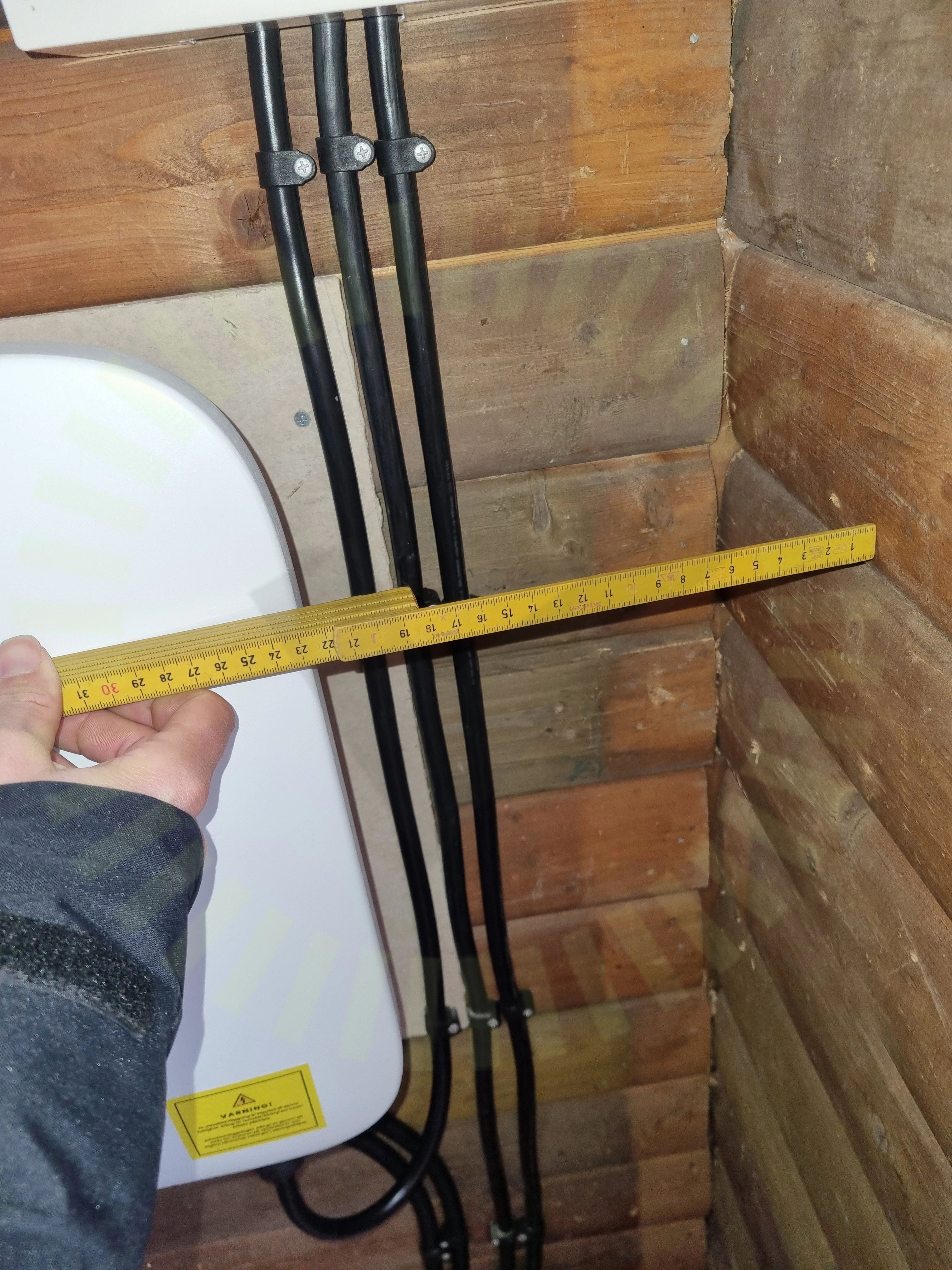

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

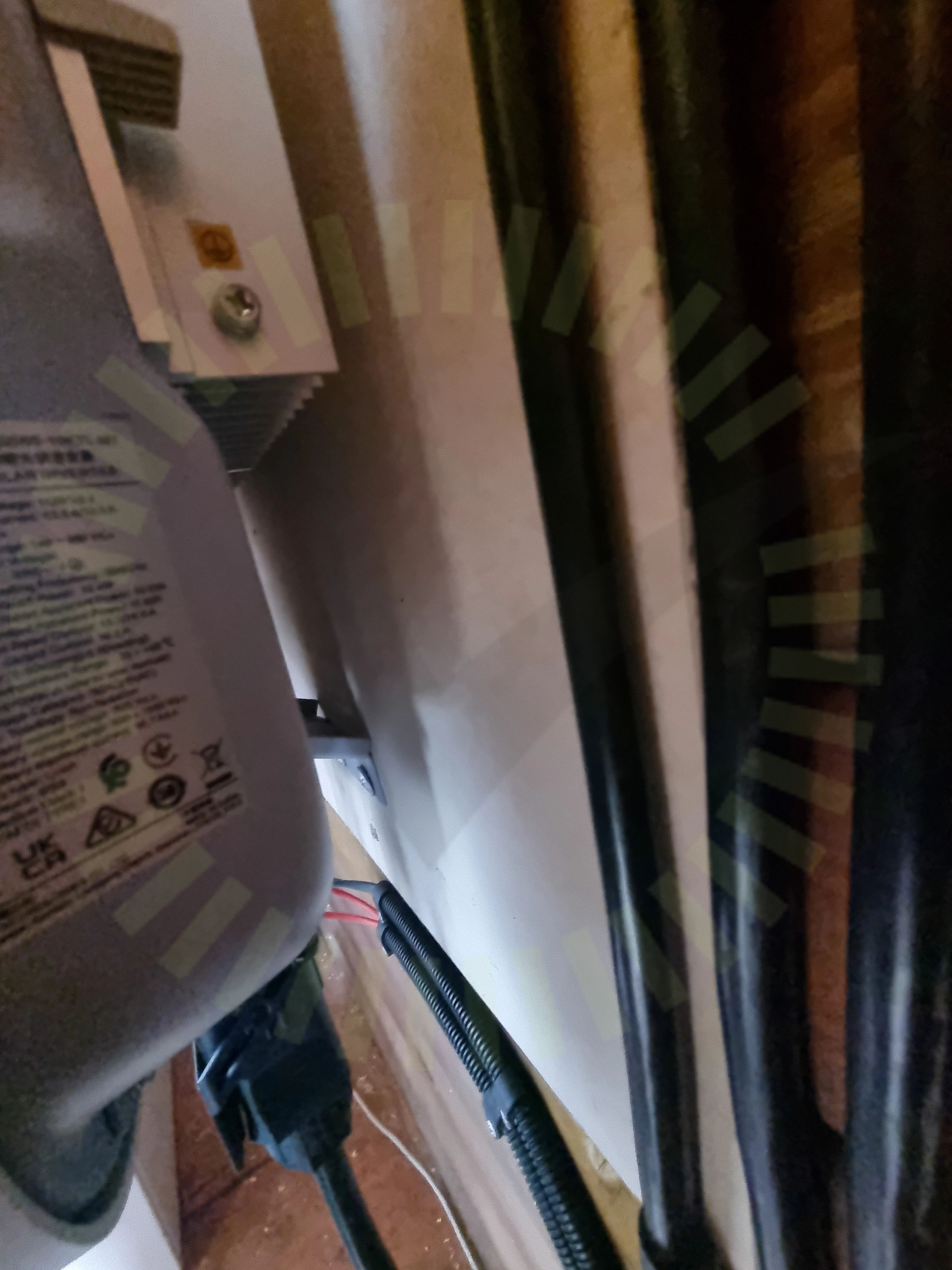

6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

Godkända kontrollpunkter

27/29

AC anslutning växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Kontakter

Märkning

Placering

Säkringsdimension

Ventilation
