Besiktningsrapport

7.9

Installation genom

Raymond

Datum

14 maj 2024

Ort

Kungsbacka, Hallands län

Takstolsinfästning

Skruvar korrekt

Klämmornas placering

+ 11

83% godkända

17% ej godkända

Om installationen

Paneler

GruppSol: Sverigepanelen 455W

Montagesystem

K2: SingleRail: Single Hook 3S

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Tillbehör

CHINT: Huawei DTSU666 (med CT)

Installerad av Raymond som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Smartmätare (6)Tak 1, GruppSol: Sverigepanelen 455W (14)Tak 1, K2: SingleRail: Single Hook 3S (31)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt. Det är 3 strängar i verkligheten.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1, GruppSol: Sverigepanelen 455W

Anmärkningar

4/14

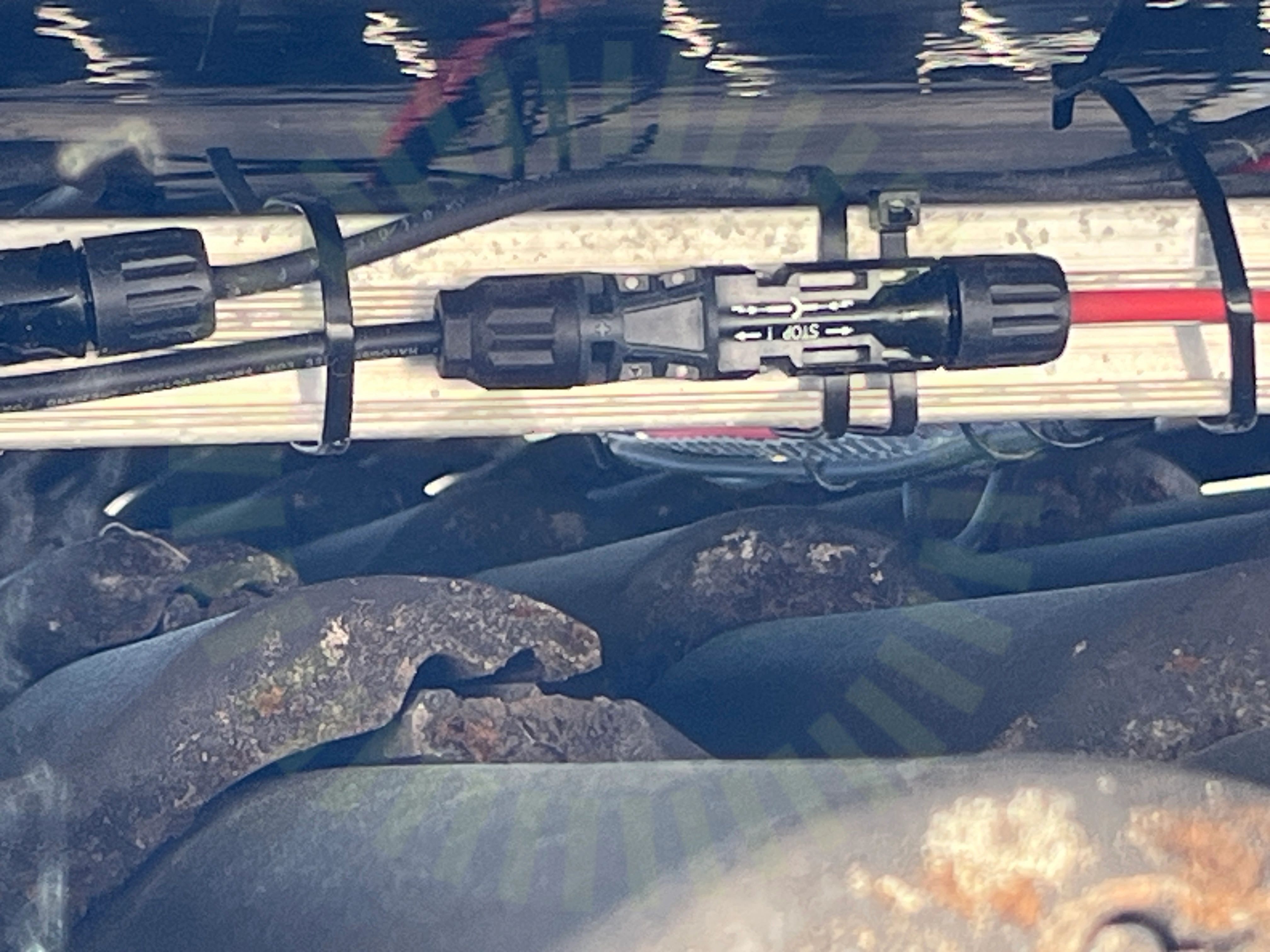

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

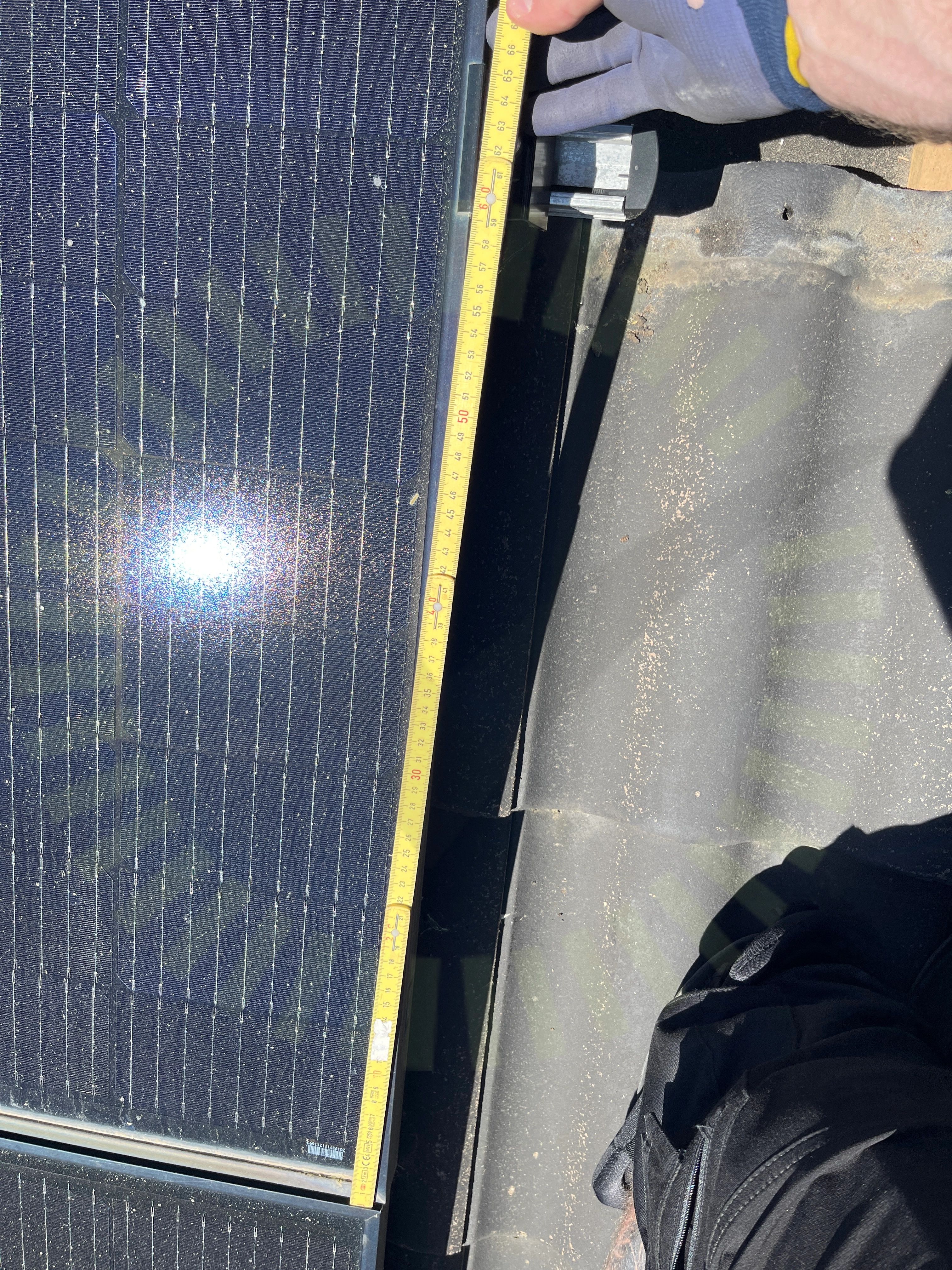

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Infästningsinstruktioner Sverigepanelen

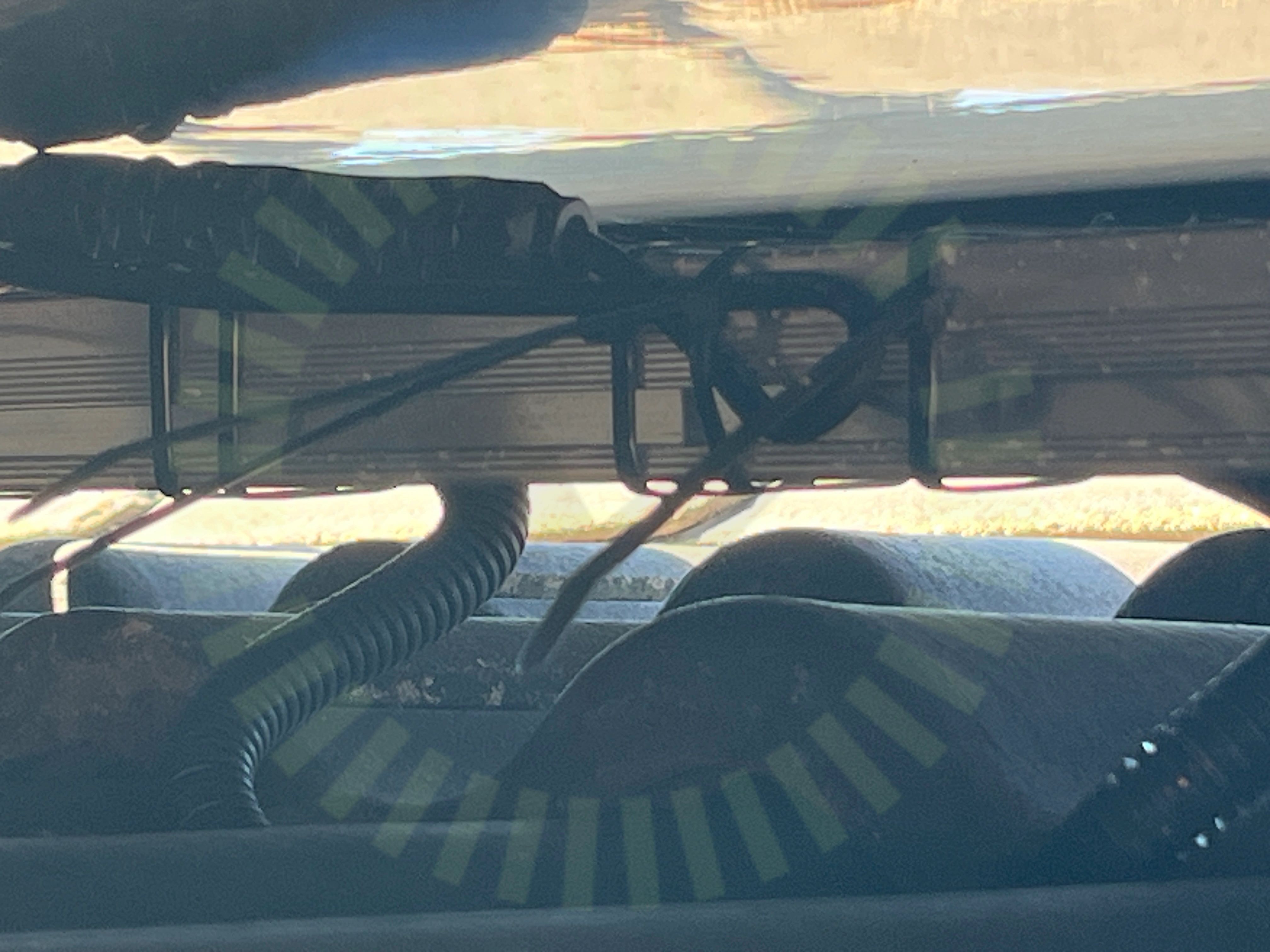

3.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

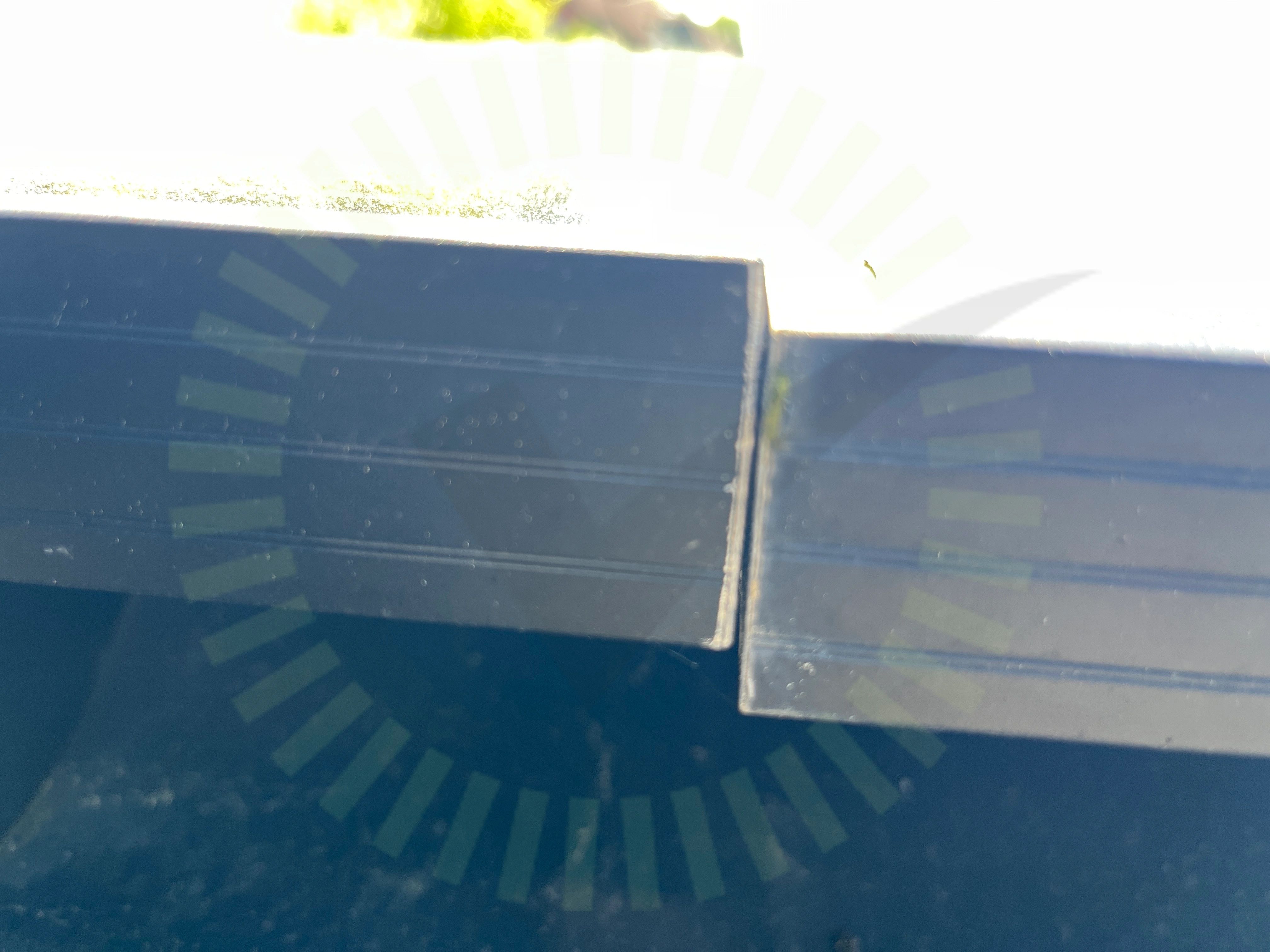

3.4 Panelramar separerade

Inte godkänd

Panelernas ramar är inte separerade.

Godkända kontrollpunkter

9/14

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

8/25

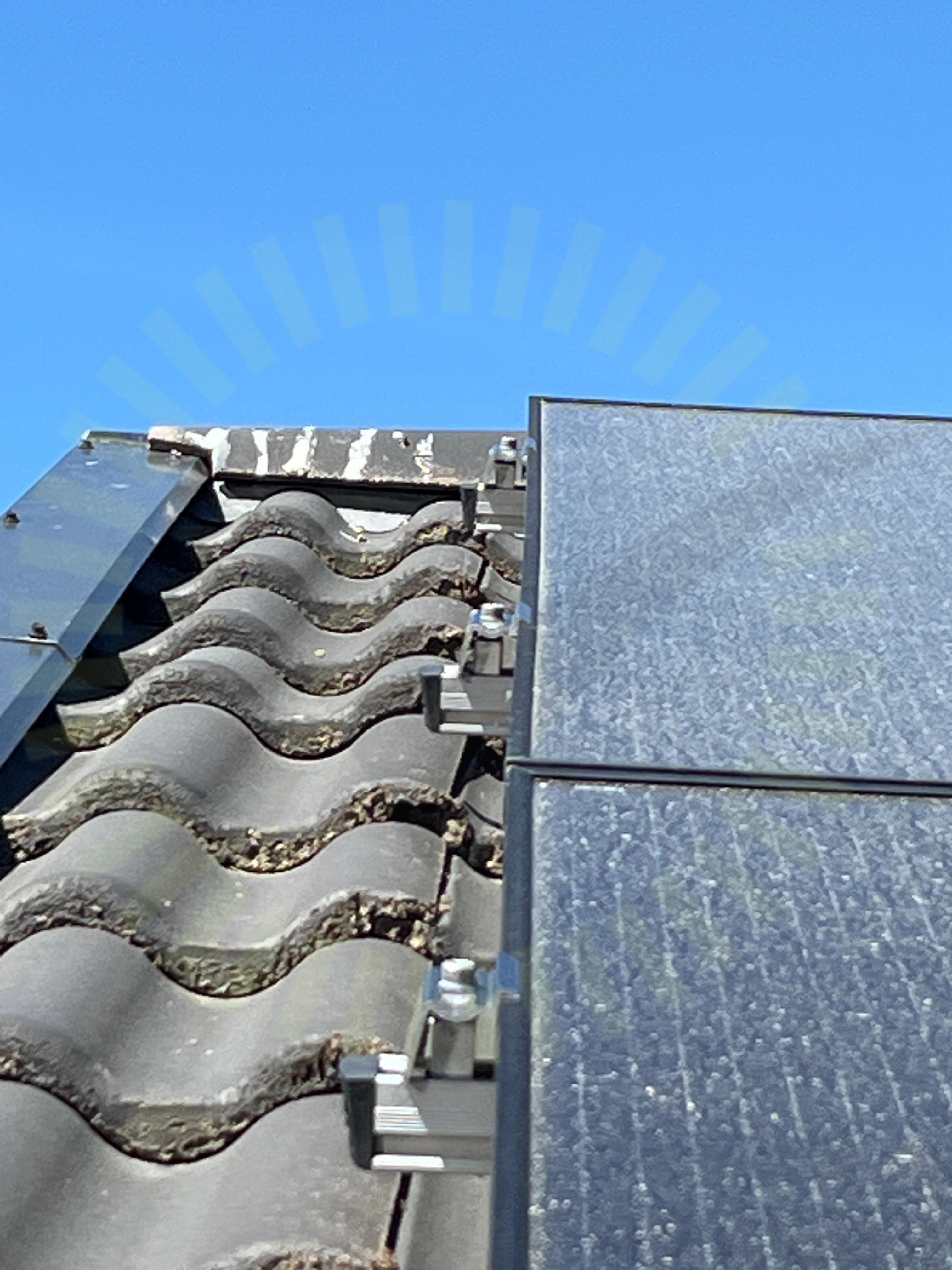

4.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18

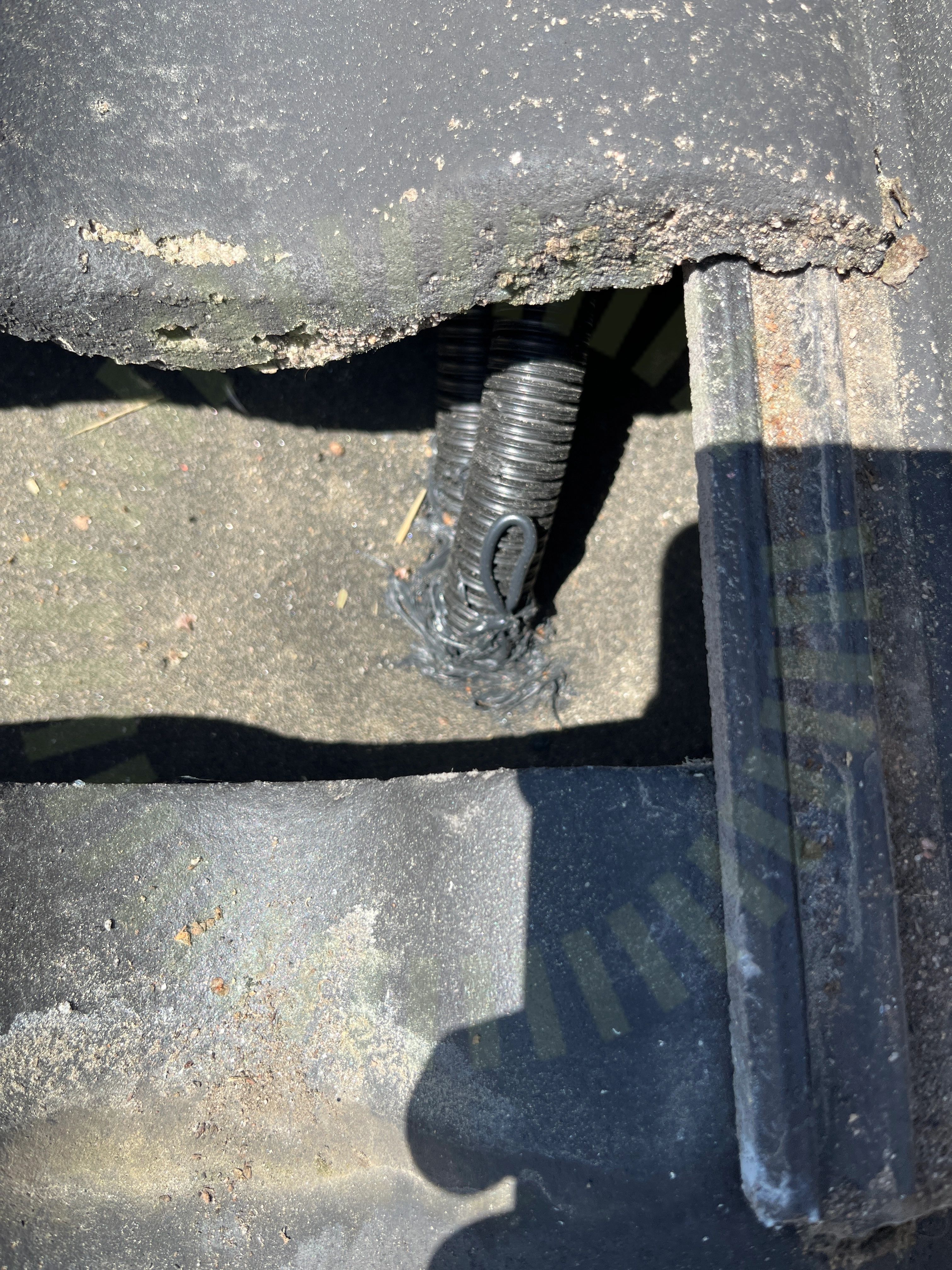

4.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

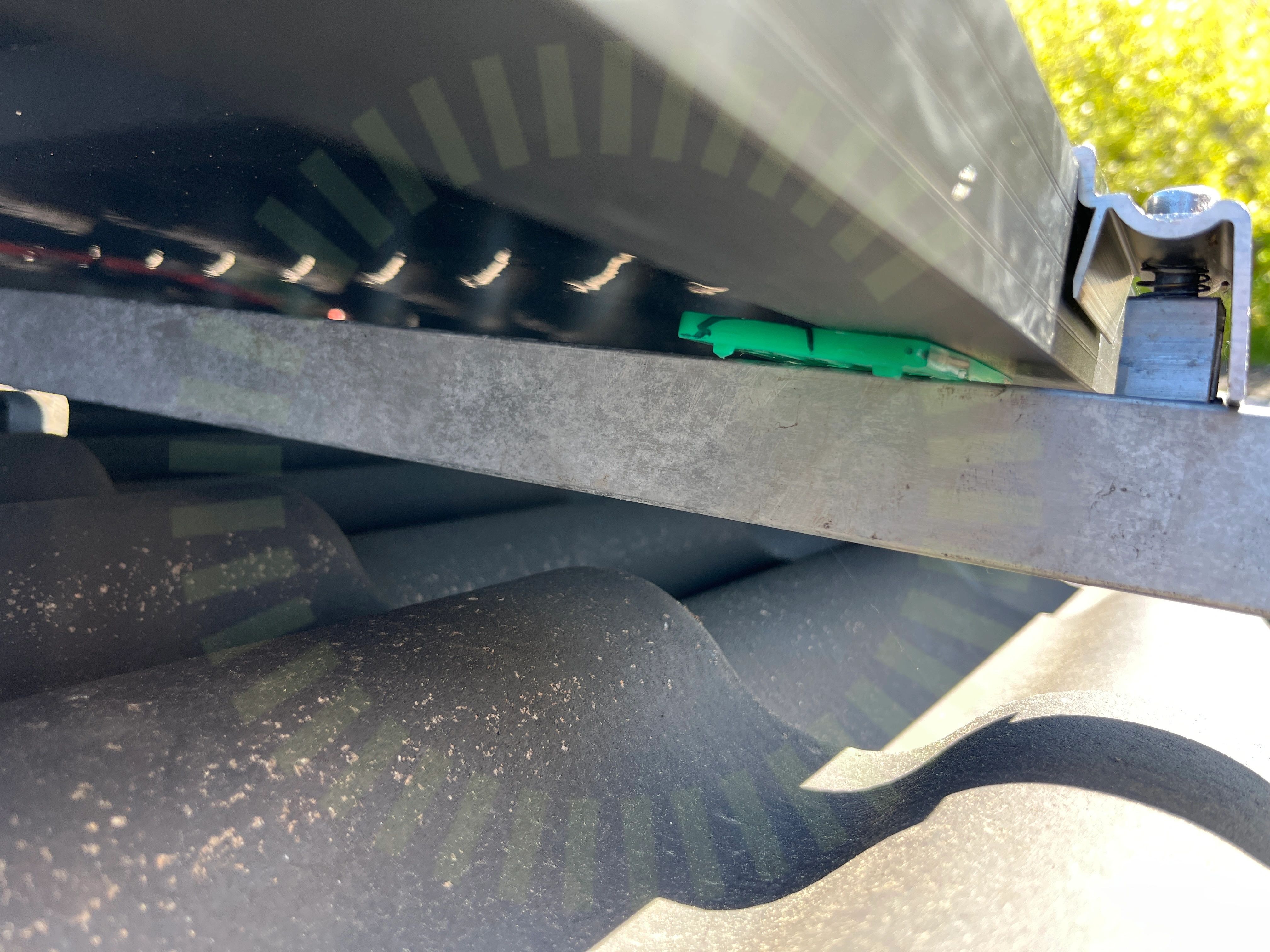

4.3 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

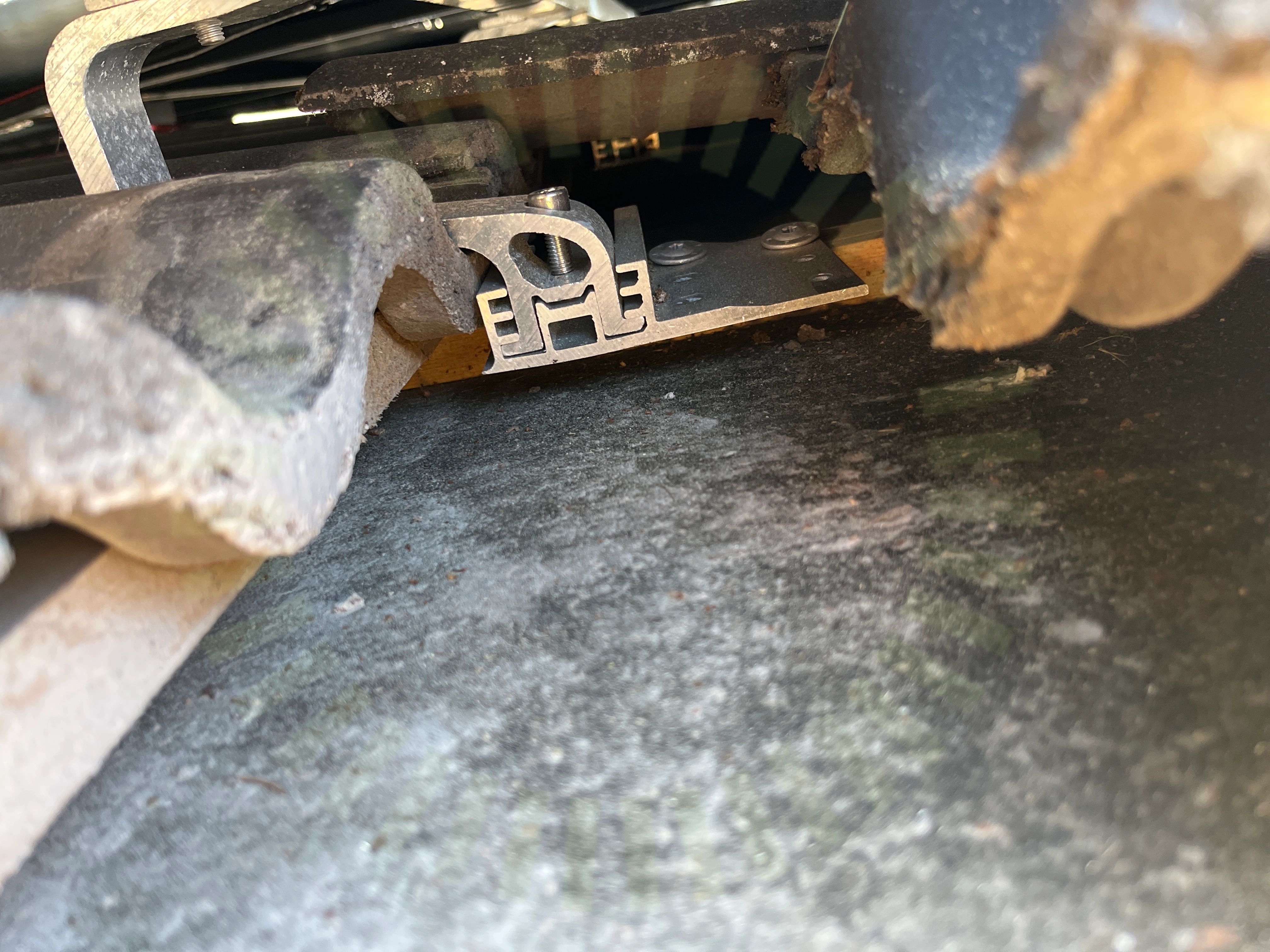

4.4 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 22-23

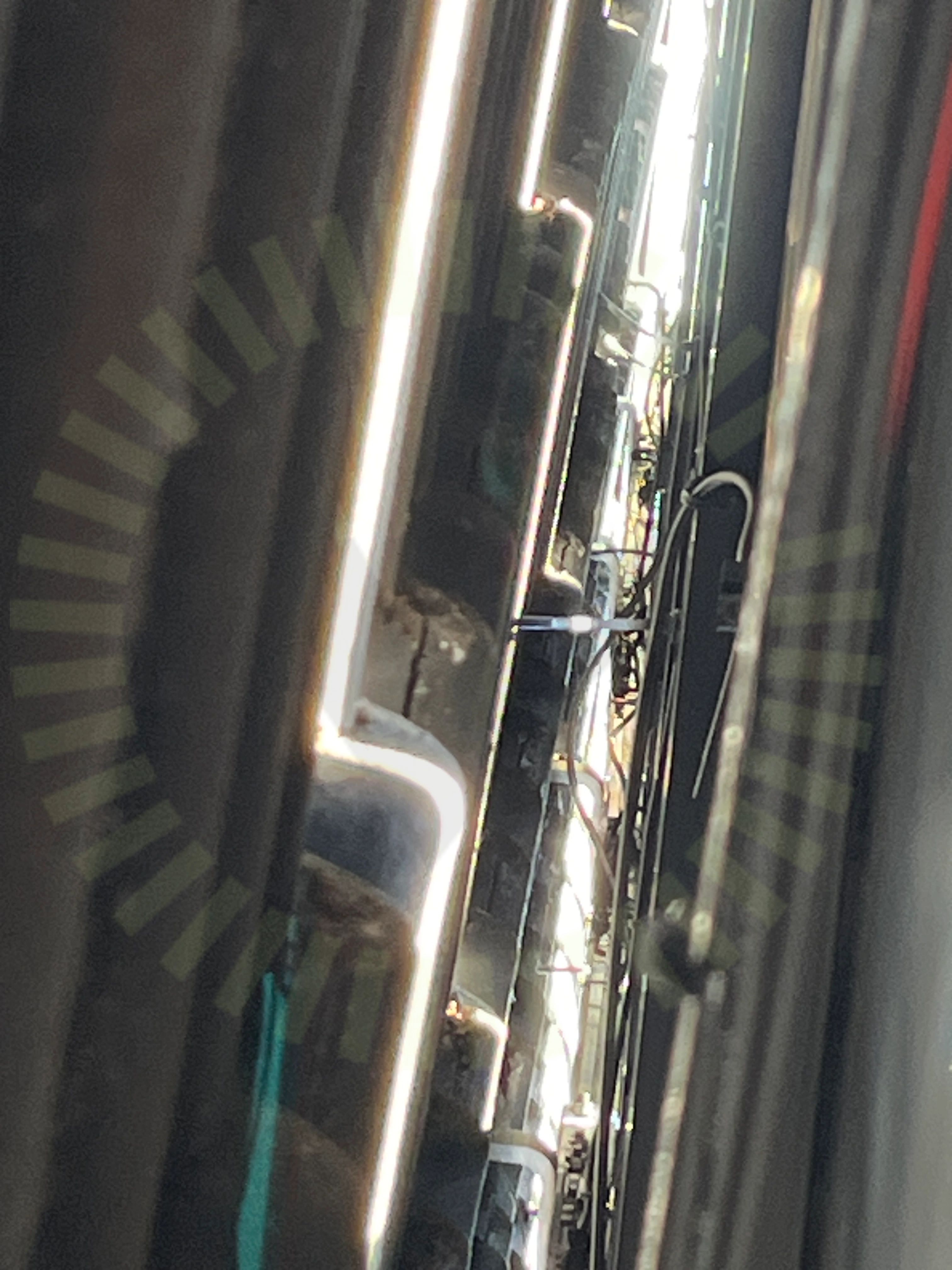

4.5 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.6 Skruvar korrekt

Inte godkänd

Skruvar ligger inte korrekt mot krokens bottendel.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

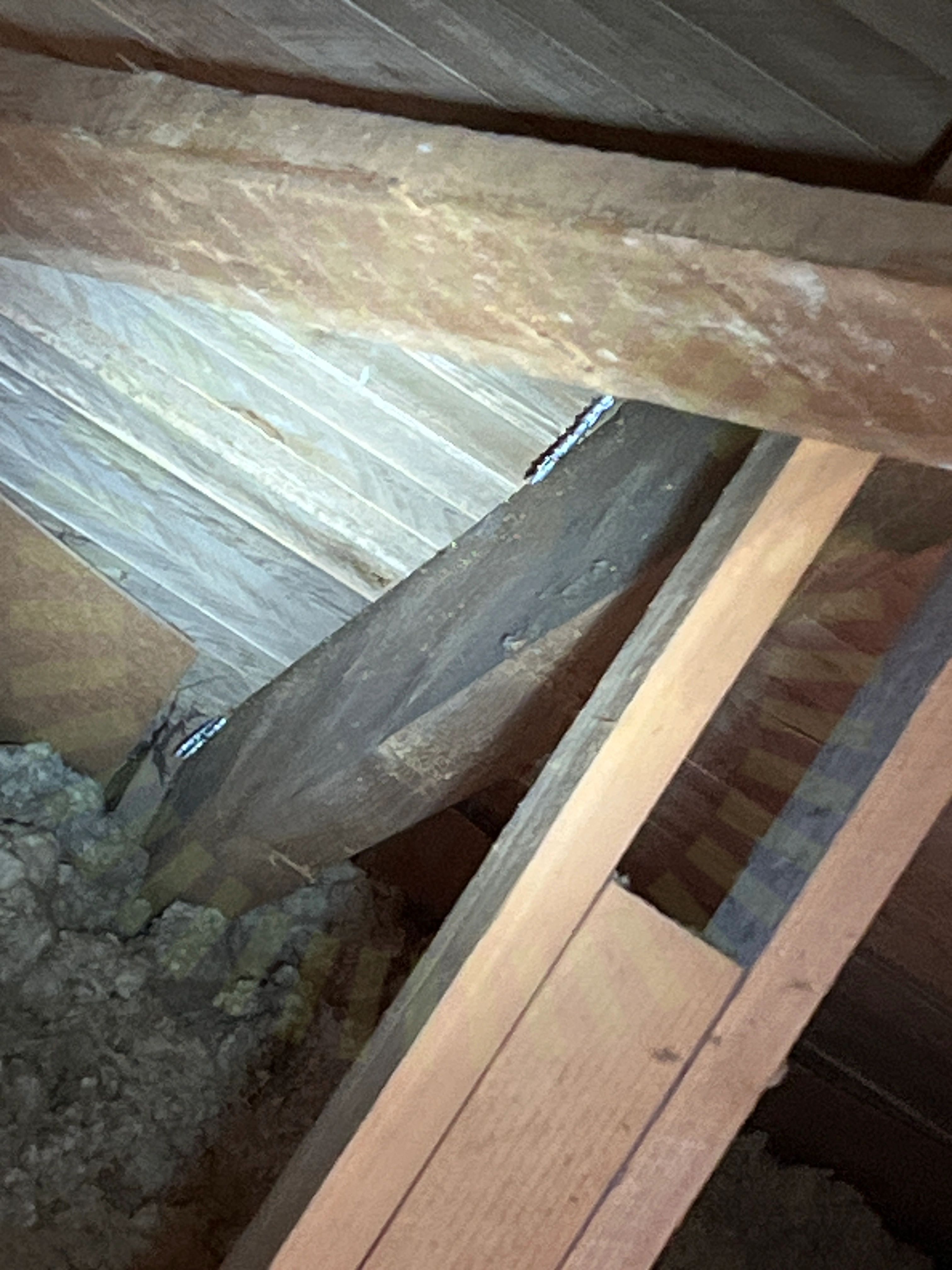

4.7 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

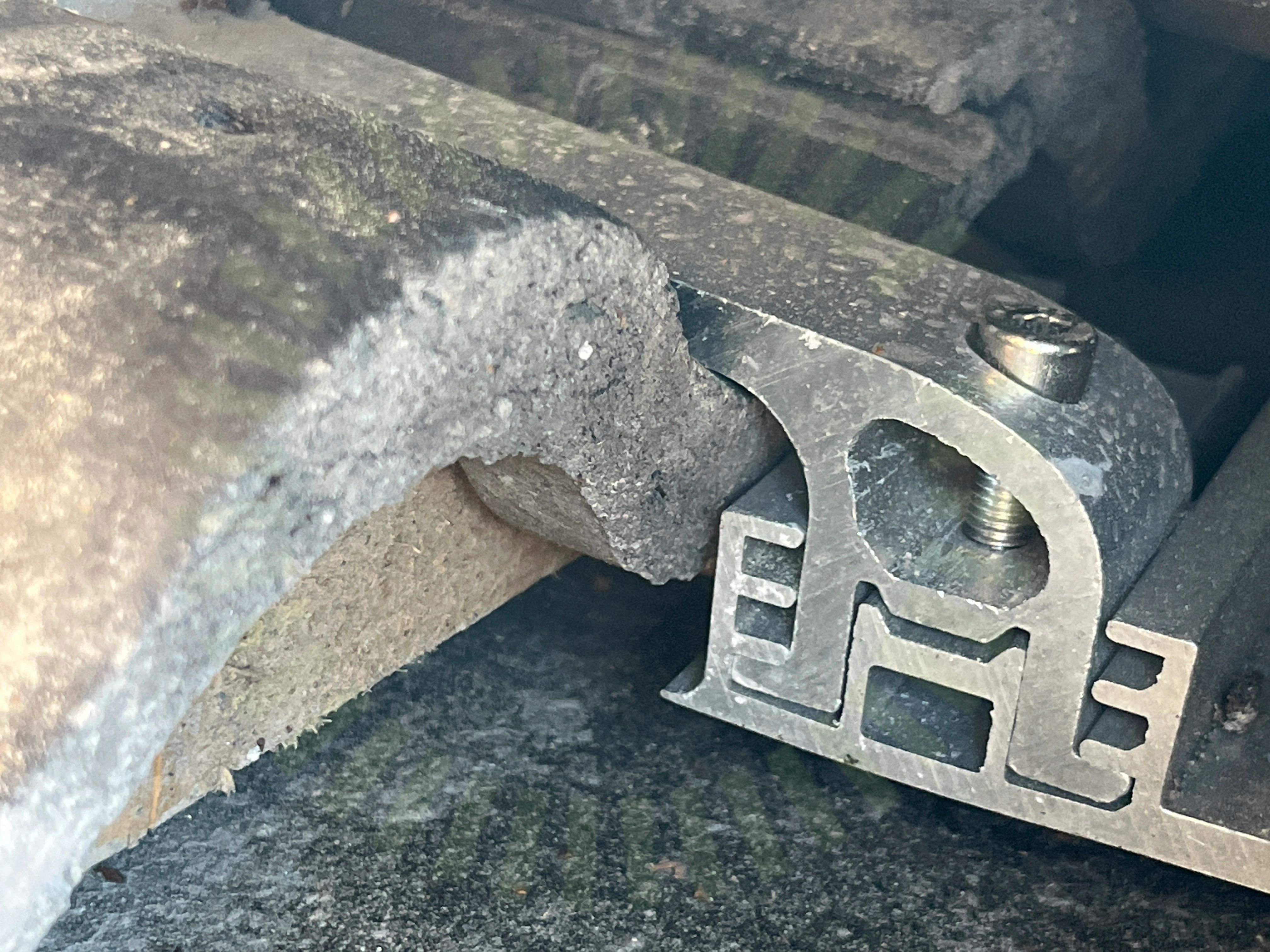

4.8 Underliggande takpanna

Inte godkänd

Takkrokar ligger mot den underliggande takpannan.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16

Godkända kontrollpunkter

17/25

DC kabel förläggning

Främmande material

Mittklämmor

Infästningar

Kabeldragning mellan takytor

Klämmans placering i skena

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Tvådelad takkrok

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

7/7

Fasskena

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

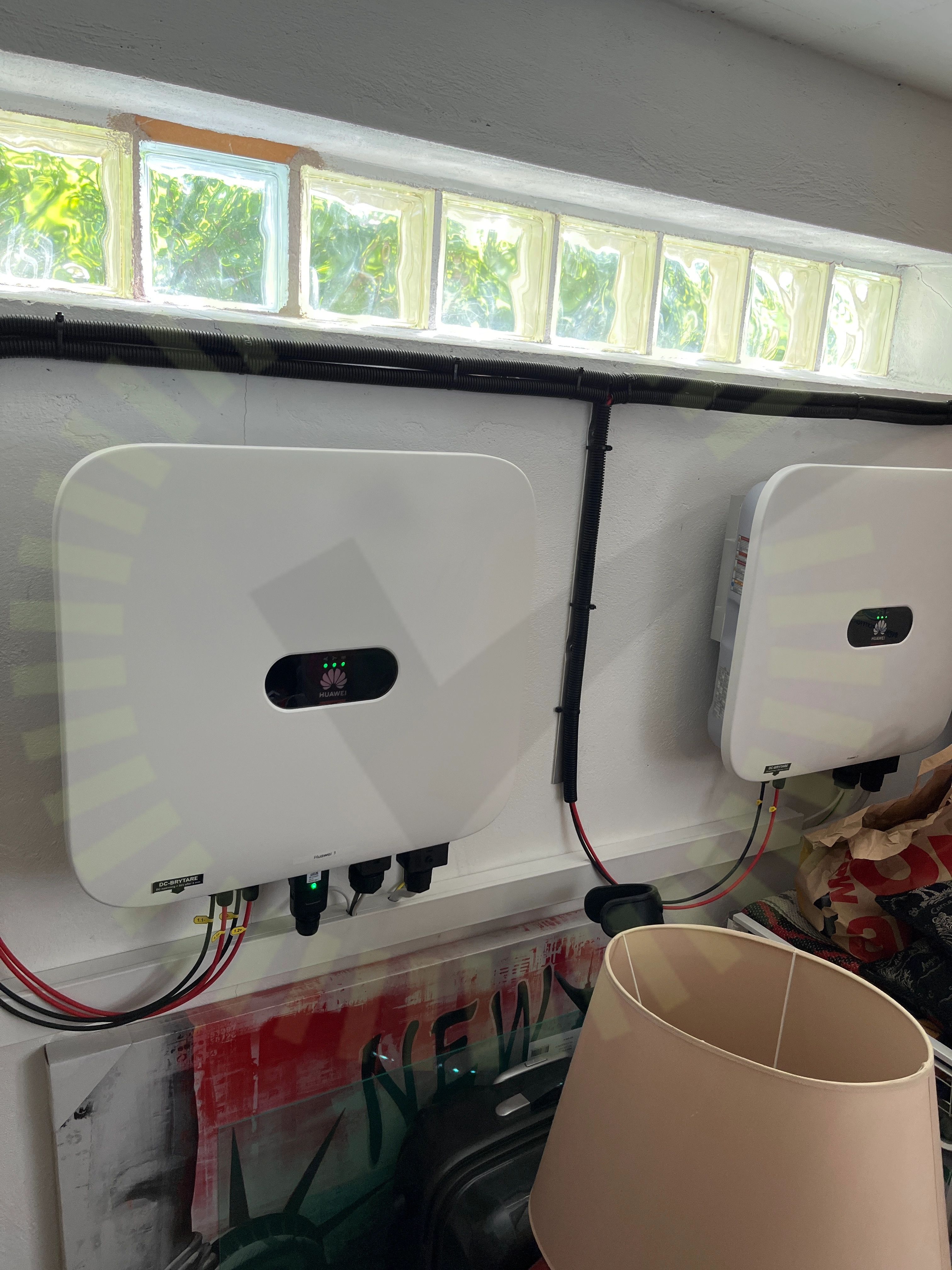

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktarna.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

2/36

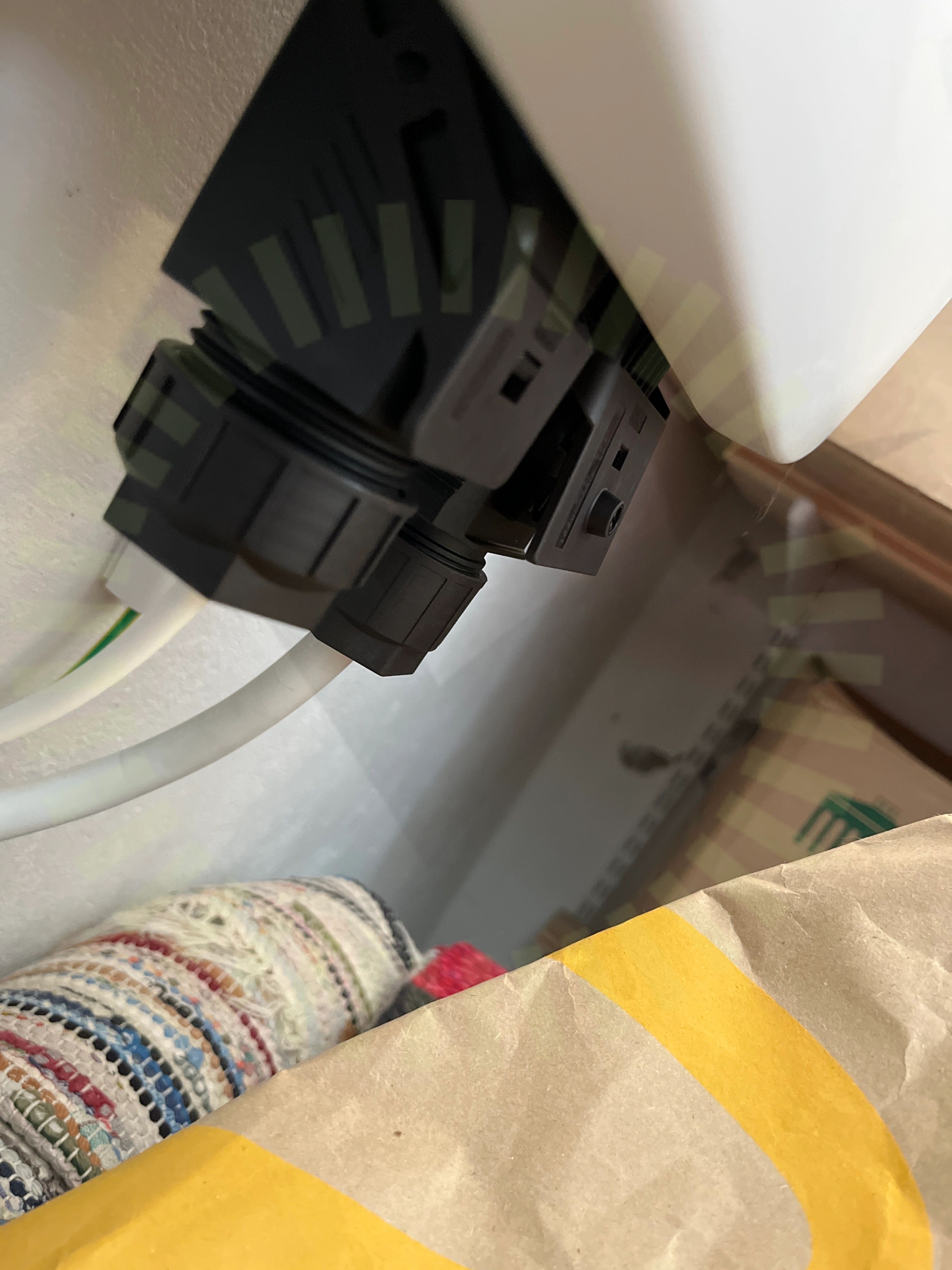

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad. Gäller växelriktare nr 2.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

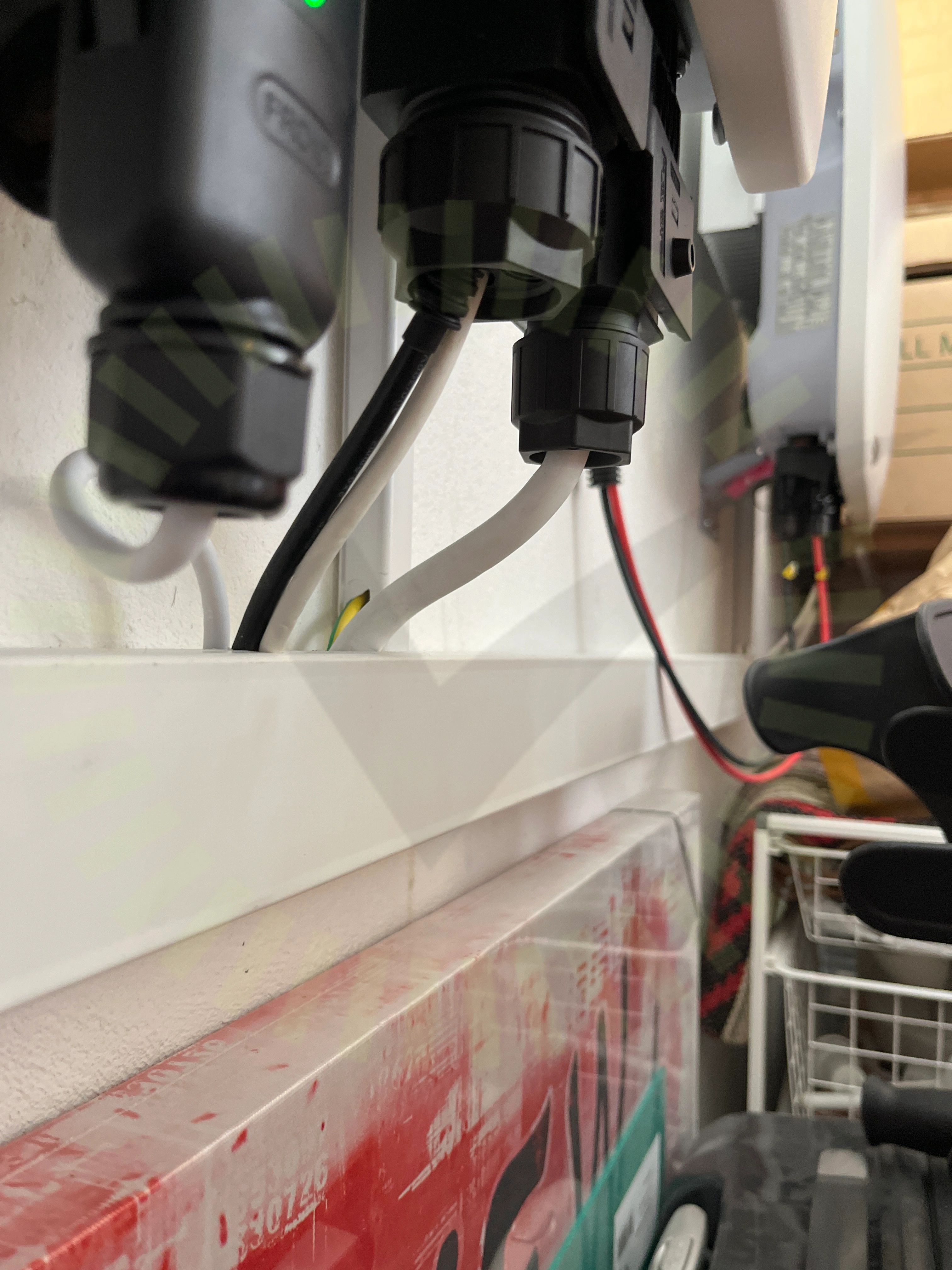

7.2 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

Godkända kontrollpunkter

34/36

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
