Besiktningsrapport

7.7

Installation genom

Svea Solar

Datum

6 december 2021

Ort

Torslanda, Västra Götalands län

Växelriktare: El: Kontakter

Likströmskabel: Uppfästning

Skenor: Överhäng

+ 4

84% godkända16% ej godkända

Om installationen

PanelerVertex DE09.05

OptimerareP370-P505

MontagesystemClickFit EVO Universal Hook

VäxelriktareSE17k

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

4/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter

1/5

Dokumentation: Snö- och Vindlastberäkning

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

4/17

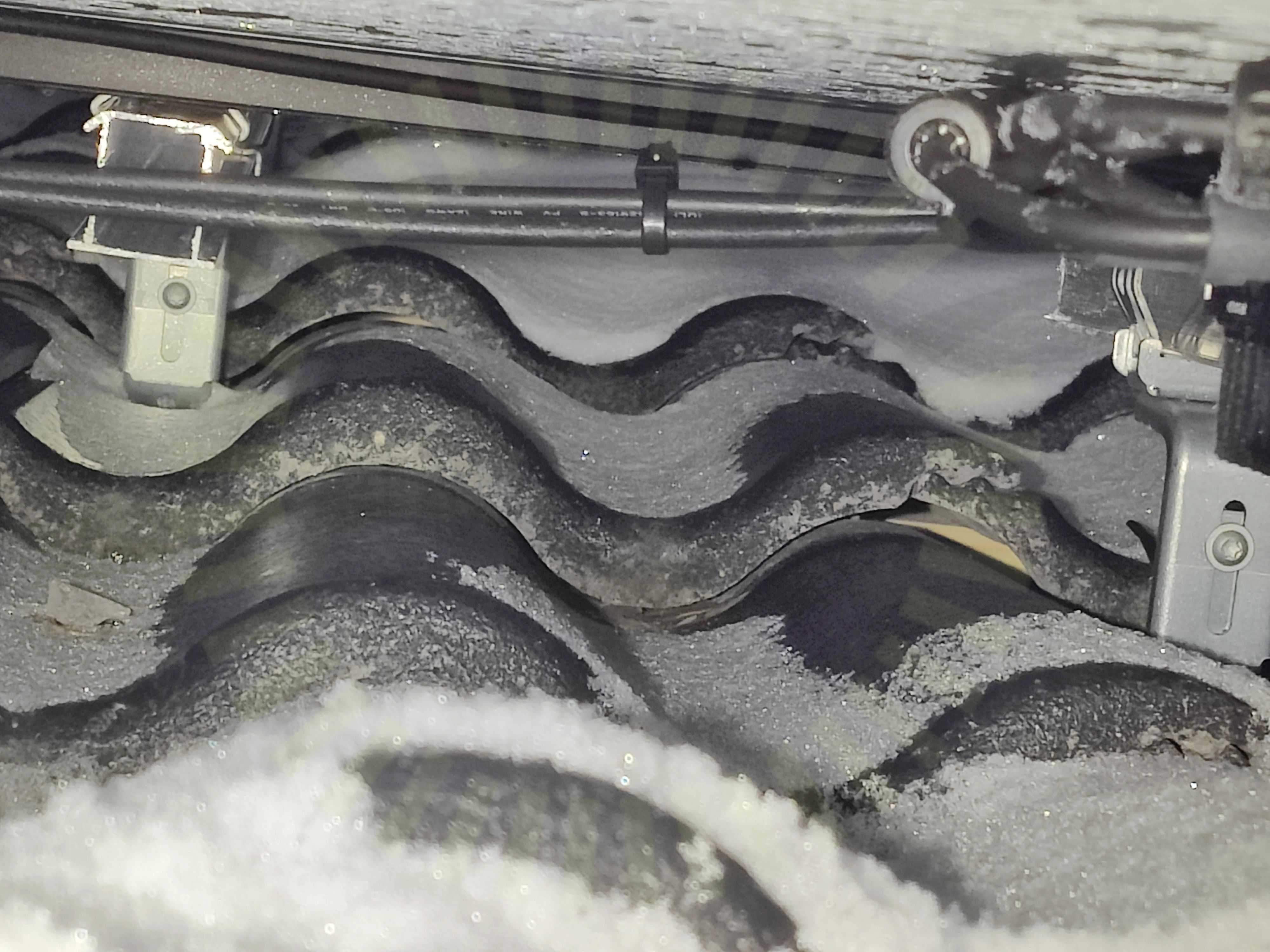

3.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

3.2 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

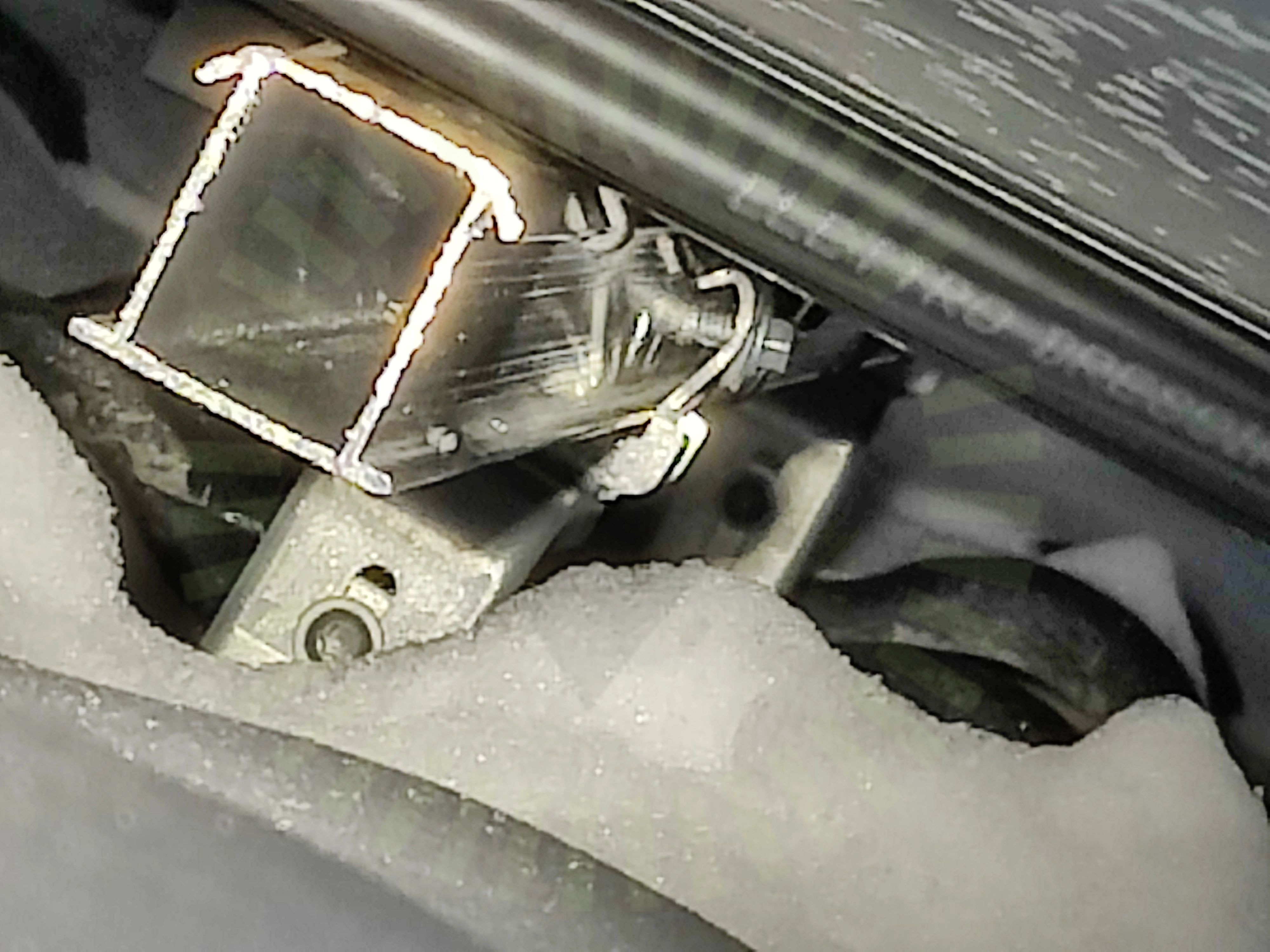

3.3 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

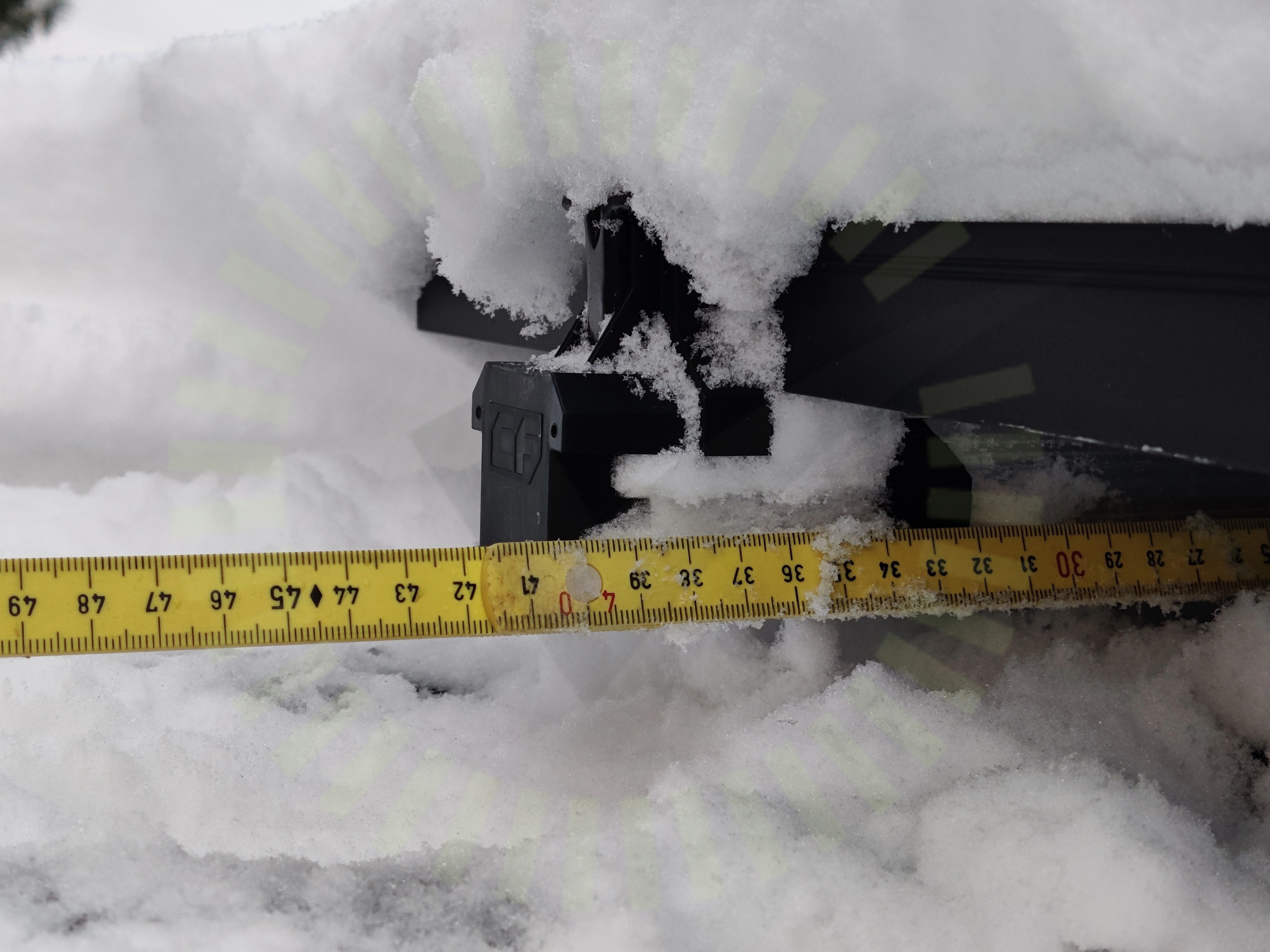

3.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

13/17

Fästen: SlutfästeInfästning: BärläktInfästning: CC måttInfästning: Klämmans omfångLikströmskabel: Skarp kantLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: SäkerhetsavståndMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklek

SolarEdge: P370-P505

Anmärkningar

2/5

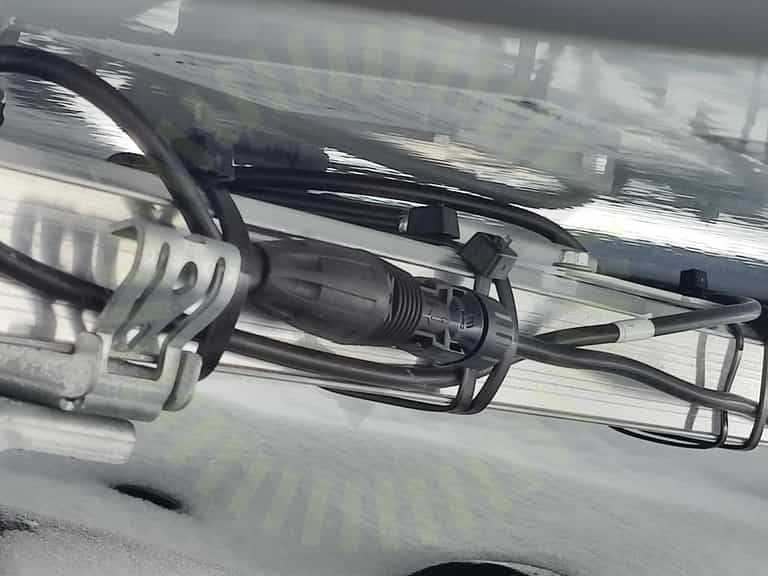

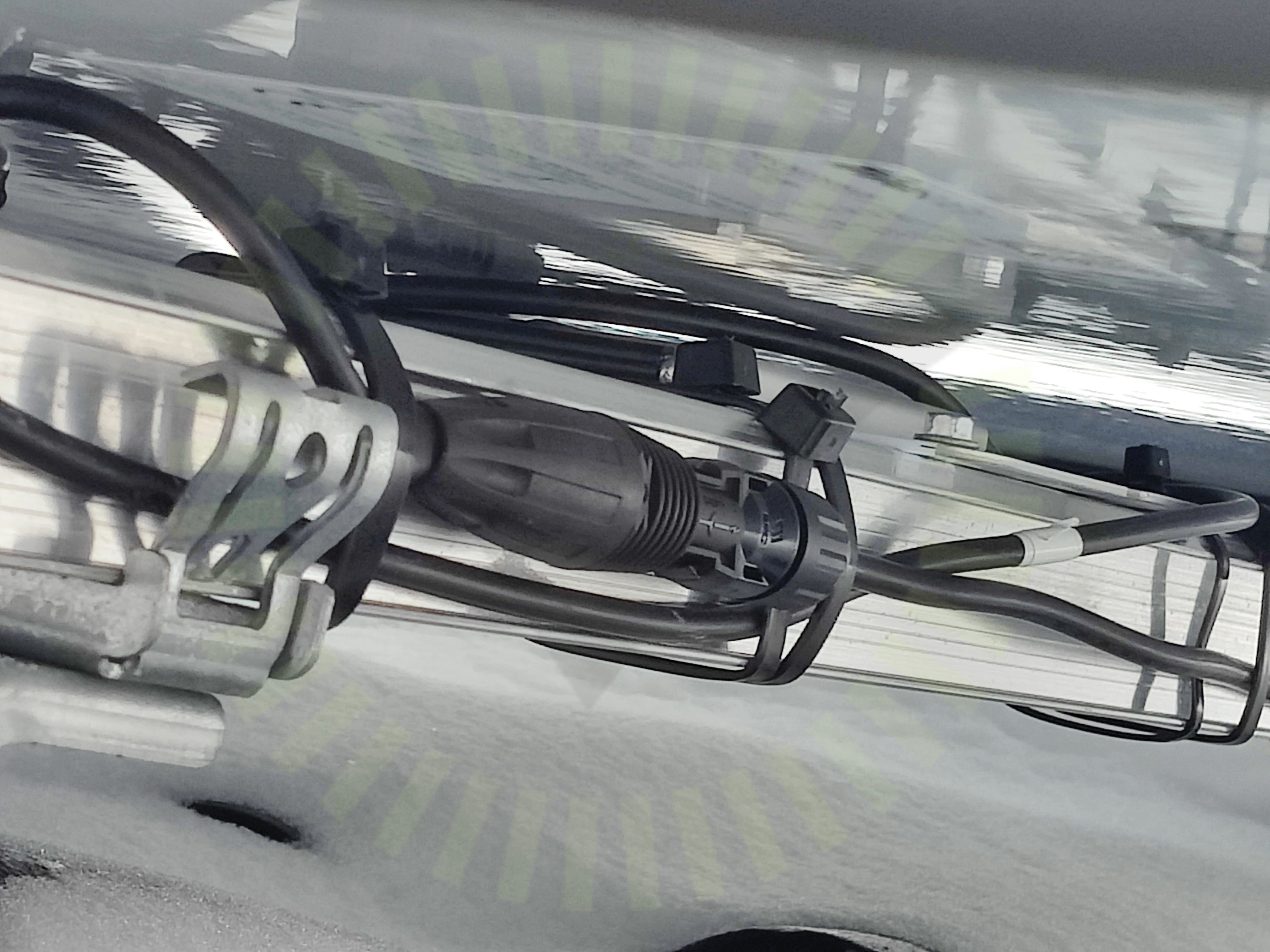

4.1 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

Tillverkarens anvisningar

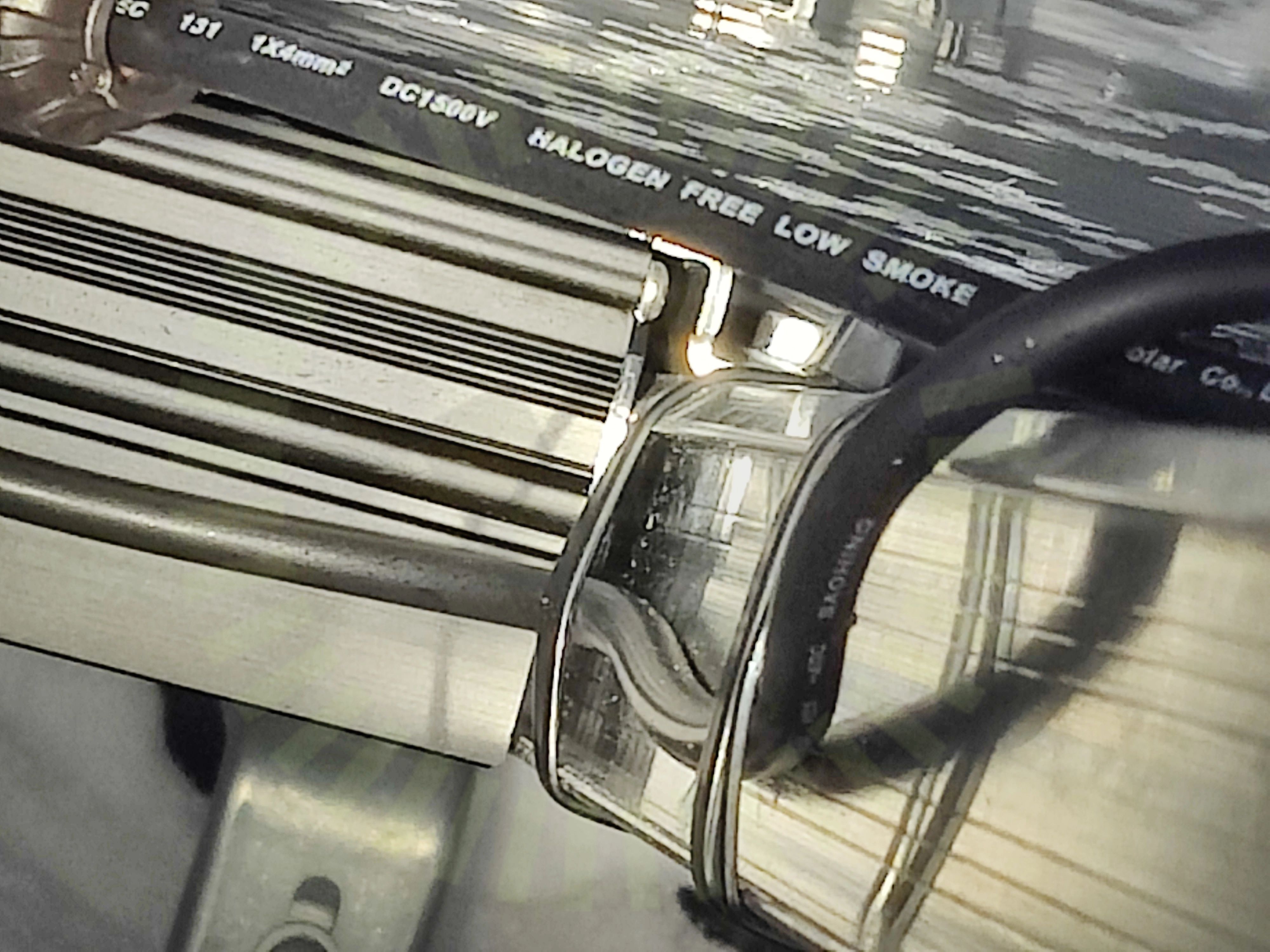

4.2 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/5

Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Kompatibilitet

SolarEdge: SE17k

Anmärkningar

3/30

5.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

5.2 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

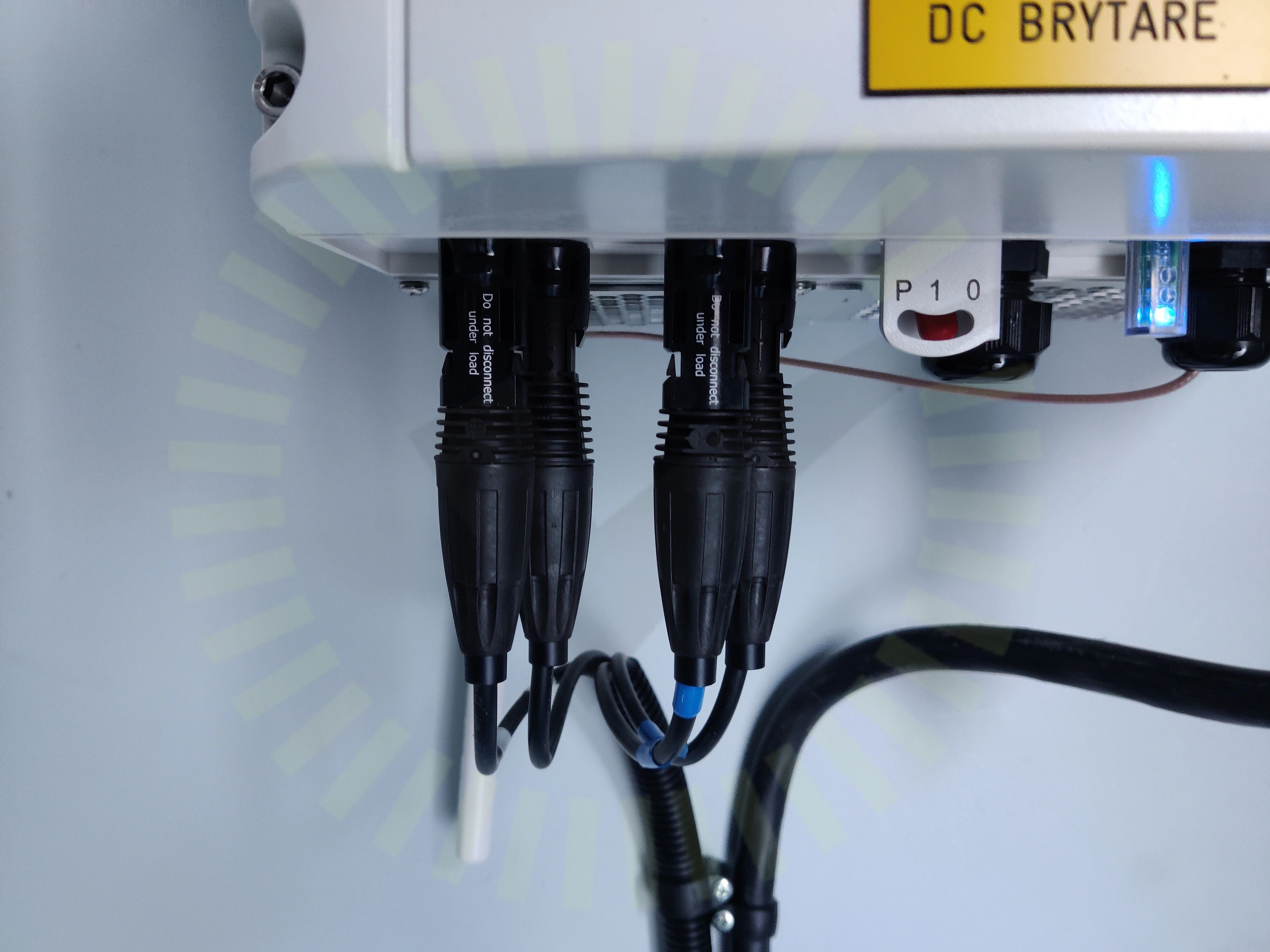

5.3 Växelriktare: El: Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

25/30

AC: SäkringElektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetPlacering: AvståndPlacering: InfästningPlacering: VinkelTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Varning för backspänningVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: VärmeutvecklingVäxelriktare: Skador

Ej tillgängligt vid besiktning

2/30

Varselmärkning: Tillförlitligt fästVäxelriktare: El: Dimensionering

Trina: Vertex DE09.05

Anmärkningar

1/10

6.1 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

7/10

Solpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Kablar: KontakterSolpaneler: MellanrumSolpaneler: Skugga

Ej tillgängligt vid besiktning

2/10

DC: EMCSolpaneler: Fästen: Överlappning
