Besiktningsrapport

8.2

Installation genom

Moveco

Datum

17 juni 2024

Ort

Uppsala, Uppsala län

Skenornas infästning

Skenskarvar

Kabeluppfästning

+ 3

91% godkända9% ej godkända

Om installationen

PanelerDenim U N3 XXX BTG 108H

MontagesystemK2 SingleRail med Weland tätskiktsplatta

VäxelriktareGroWatt: MID (11-30)KTL3-XH

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Moveco som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Allmänt

Anmärkningar

1/1

2.1 Mätvärden

Kundkommentar

Konsumtionen ökar när produktionen ökar.

Denim U N3 XXX BTG 108H

Anmärkningar

1/15

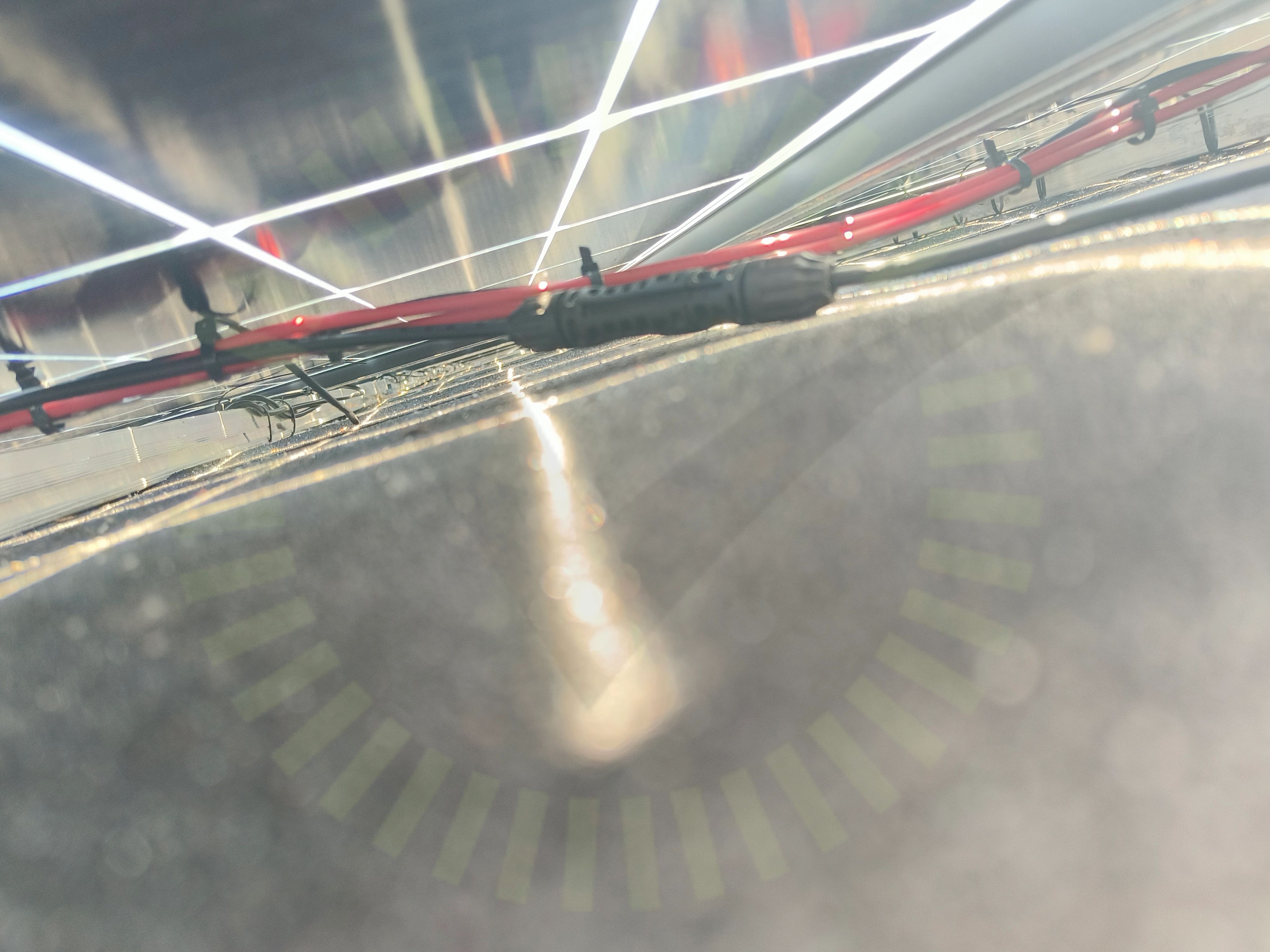

3.1 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Godkända kontrollpunkter

14/15

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

3/39

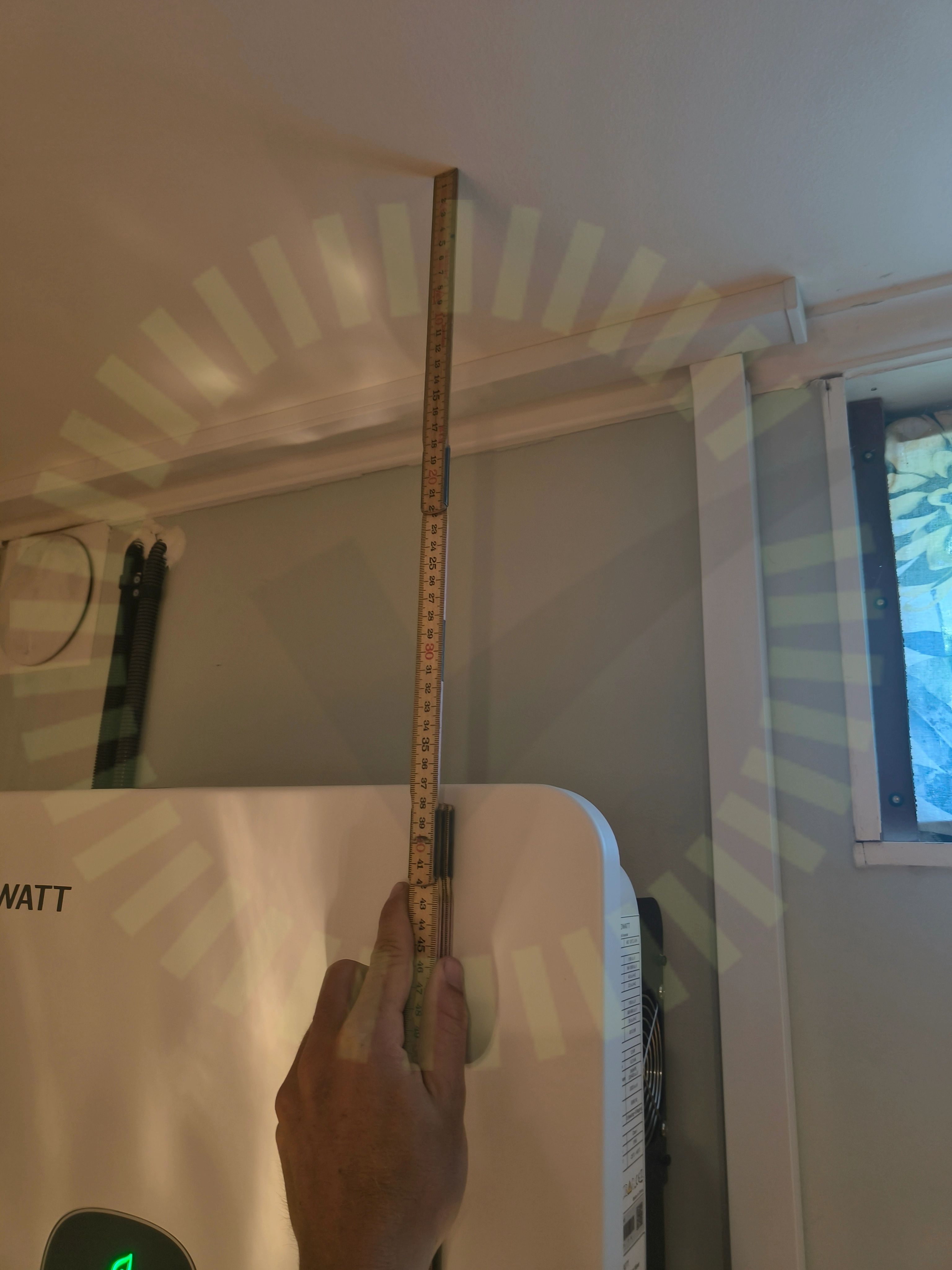

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

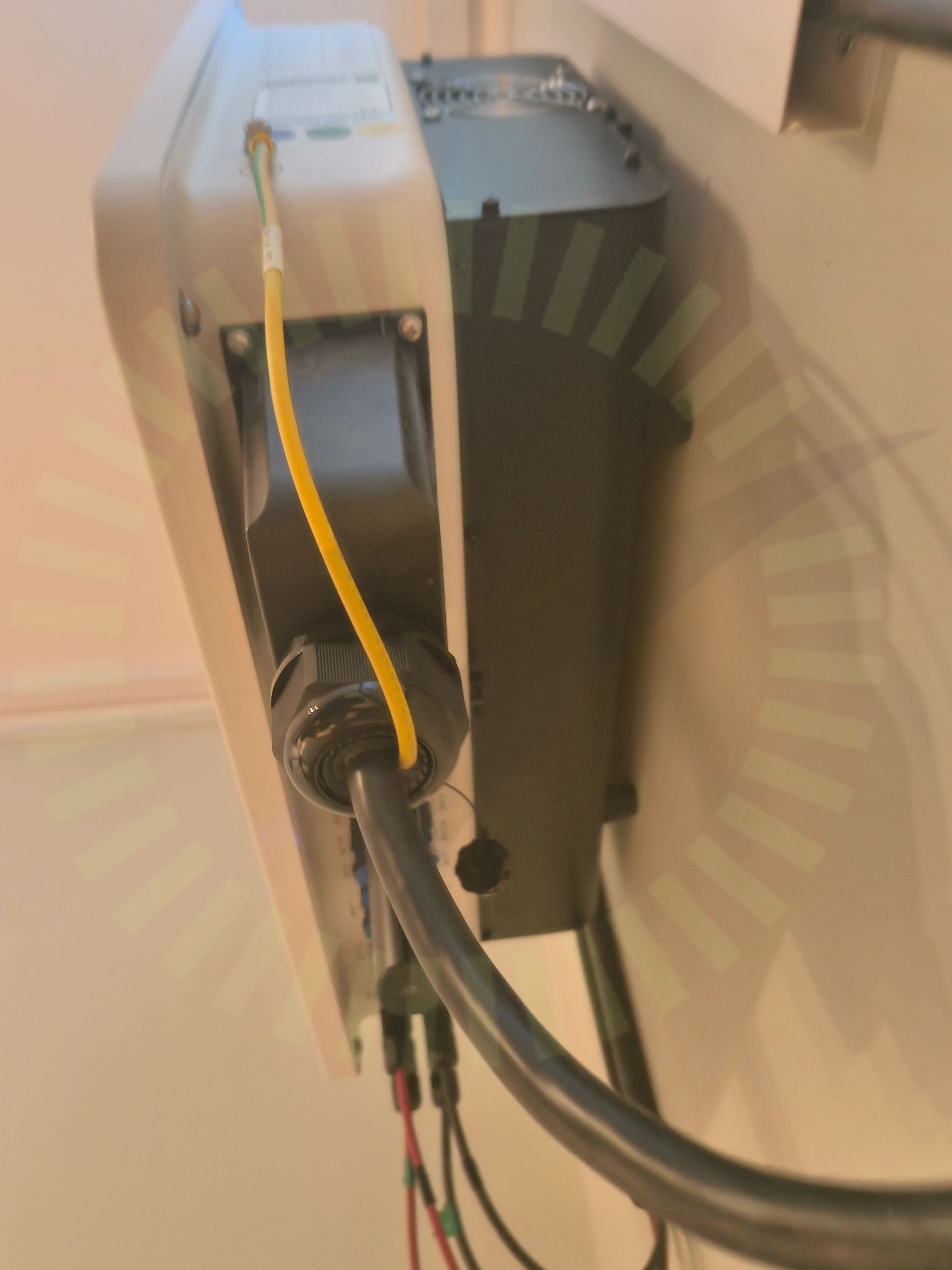

4.2 Förskruvning

Inte godkänd

Förskrivning avsedd för en kabel har två kablar i sig.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 18

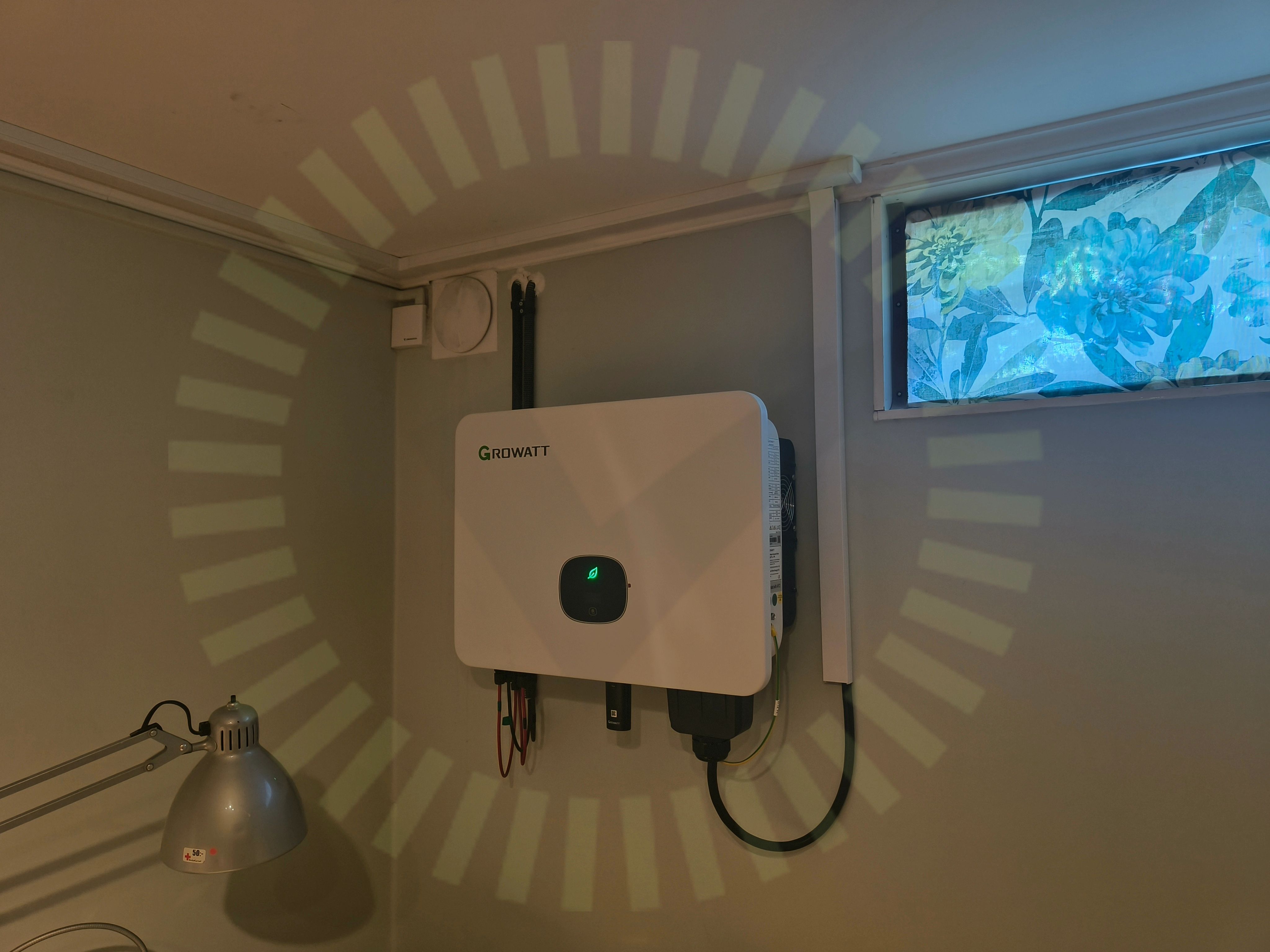

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

K2 SingleRail med Weland tätskiktsplatta

Anmärkningar

4/18

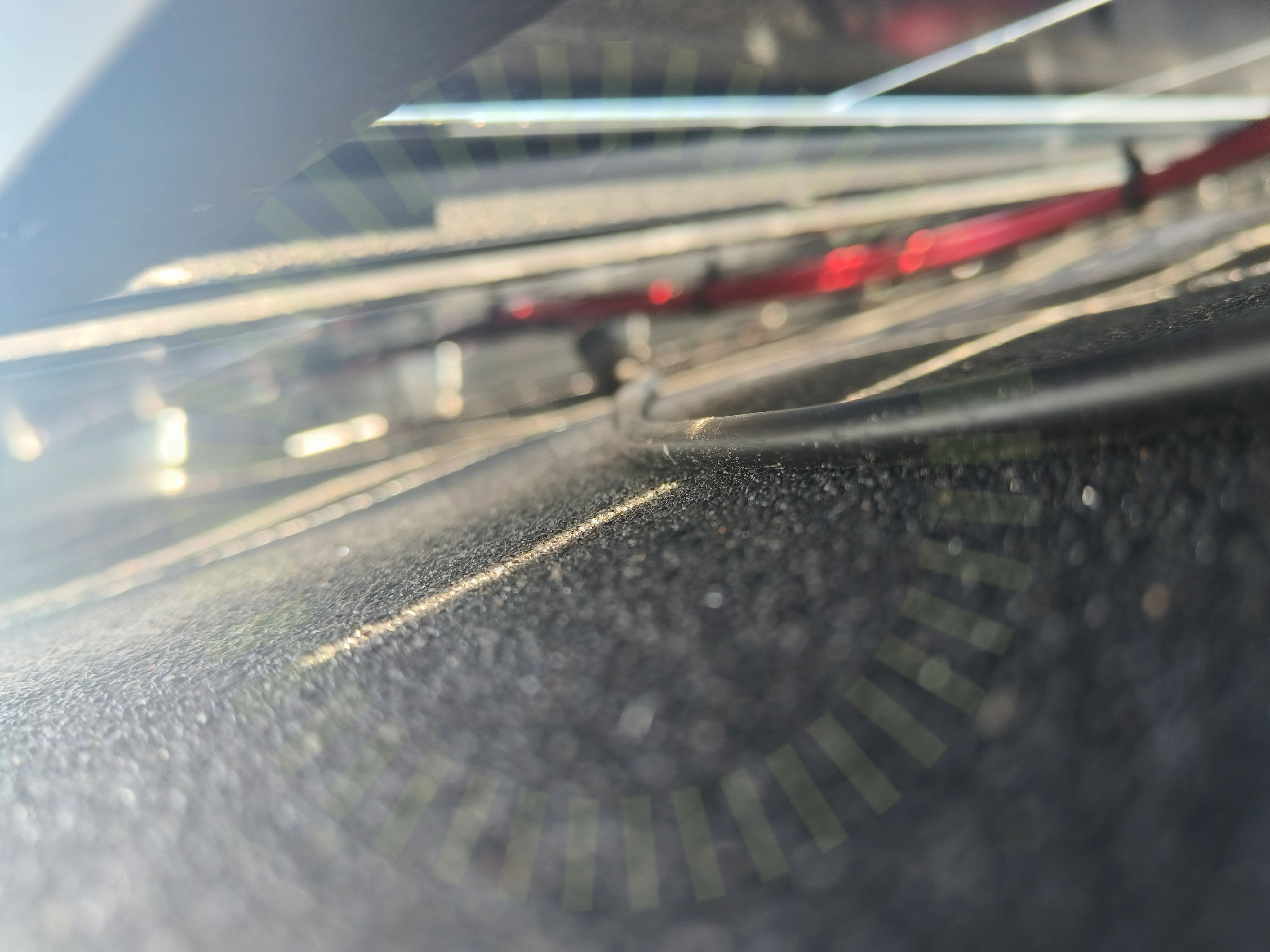

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

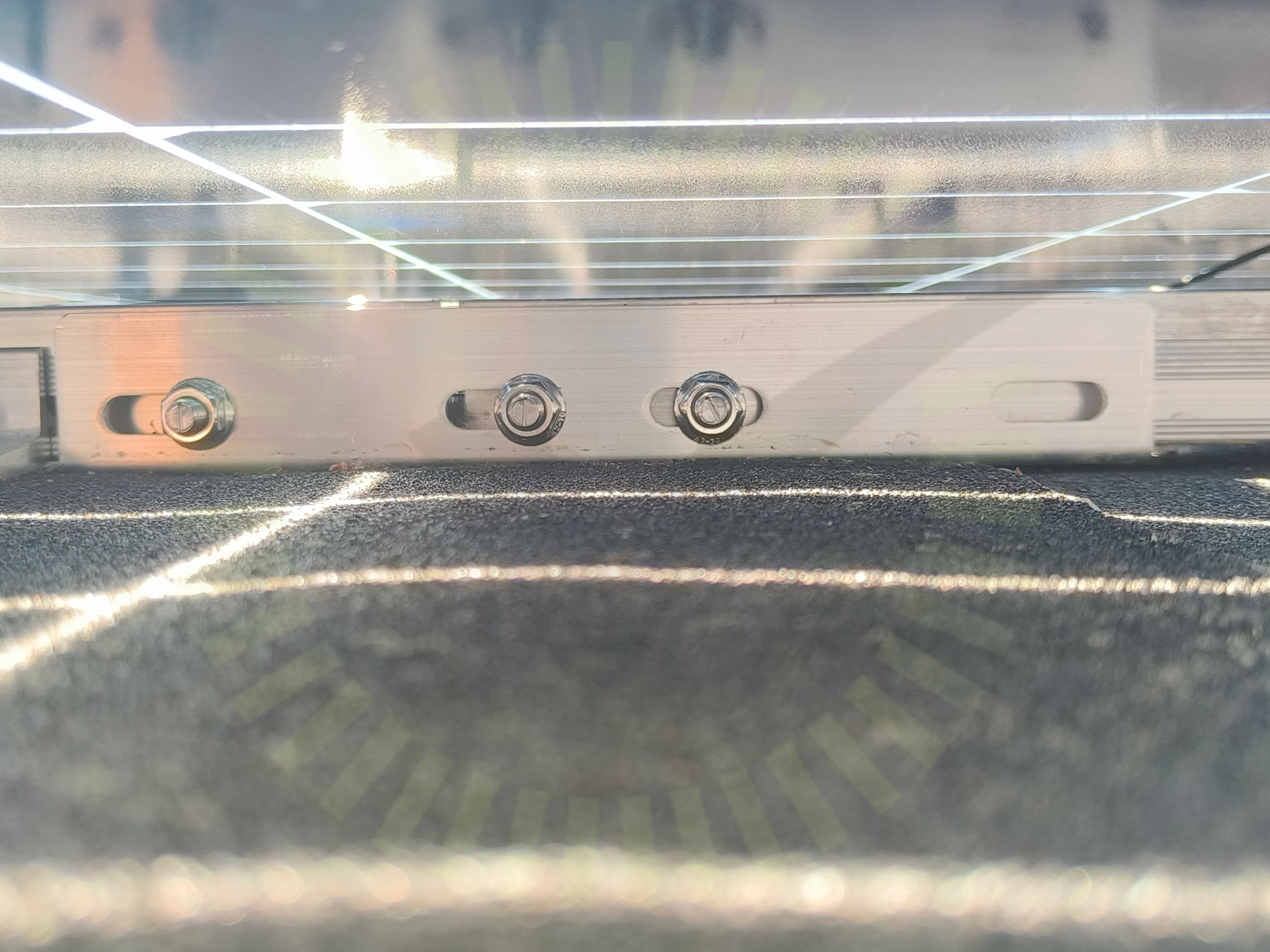

5.2 Skenskarvar

Inte godkänd

Ej korrekt antal T-bultar. Samt att dem ligger fel.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

5.3 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

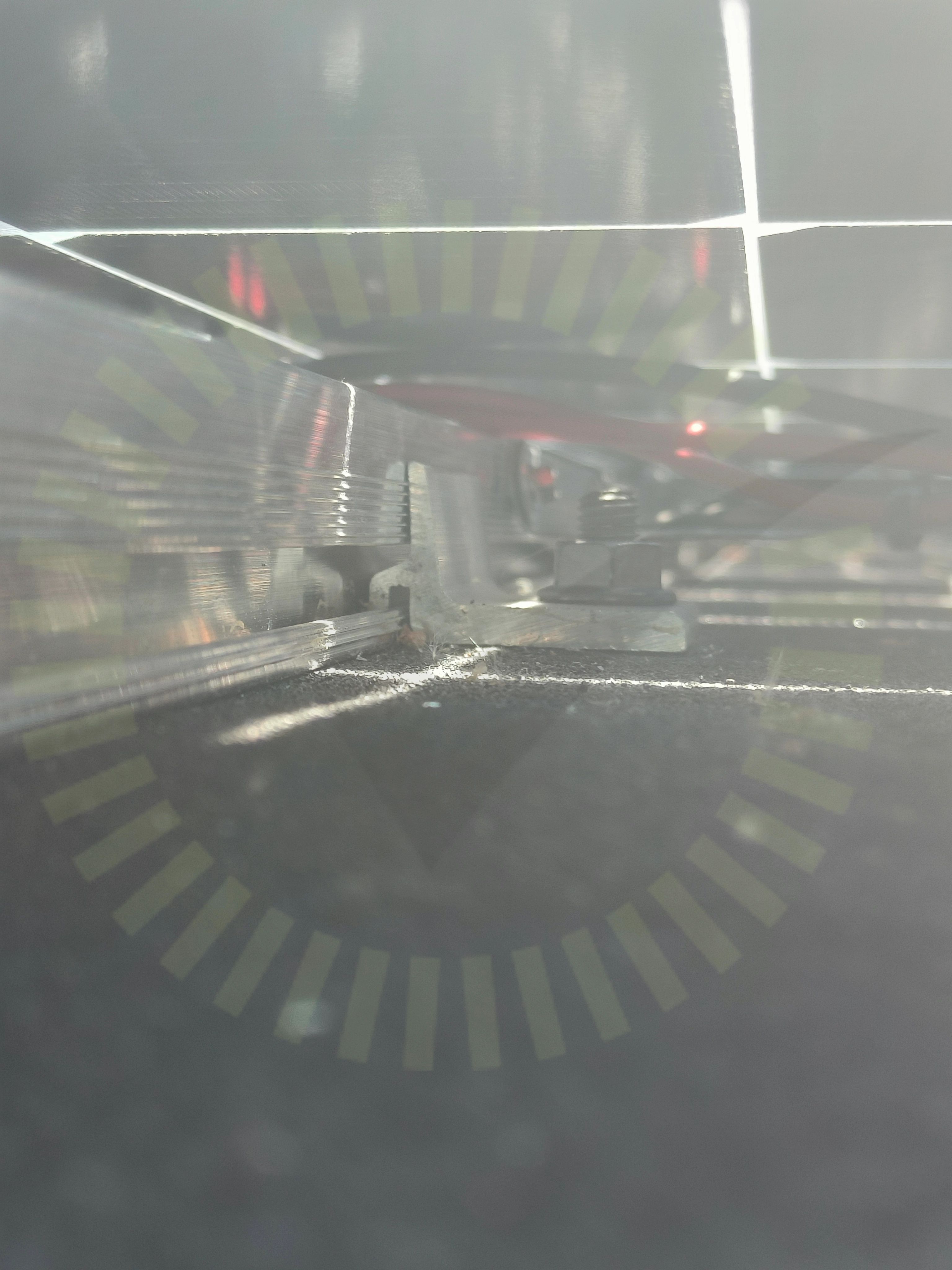

5.4 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

Godkända kontrollpunkter

12/18

Använd tätskiktsdukDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSvetsning av pappVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/18

InfästningInfästning i råspont

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
