Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

11 juli 2023

Ort

Halmstad, Hallands län

Skenornas infästning

Skenornas överhäng

Ändklämmor

+ 11

78% godkända

22% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 (390-415) MR

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GoodWe: GW4-15K SDT G2 Series

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (30)Tak 1, JA Solar: JAM54S30 (390-415) MR (16)Undercentral (9)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

11/26

2.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Skruv till hålband kommer inte från Esdec.

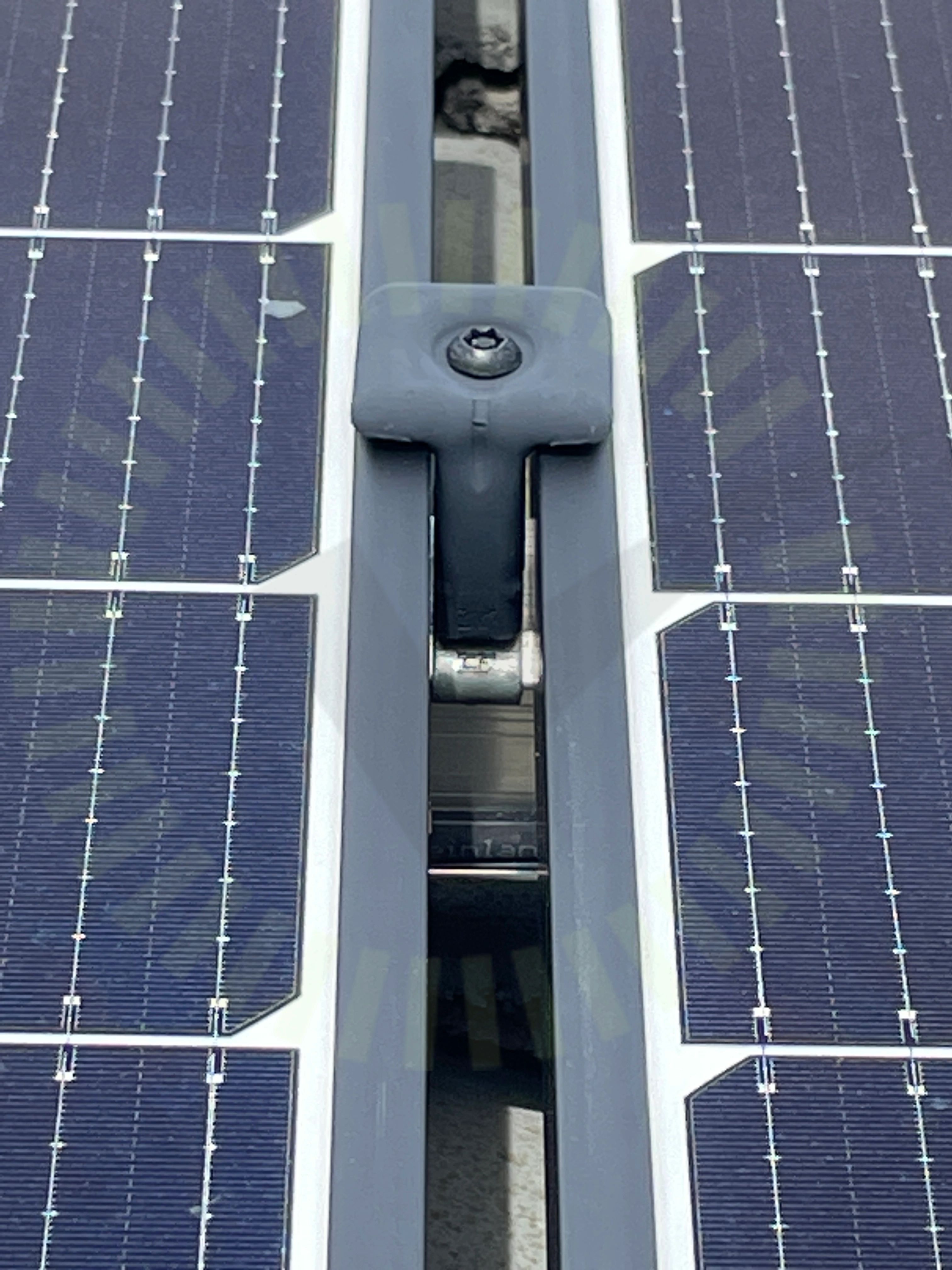

2.2 Mittklämmor

Inte godkänd

Mittfästen ska ligga dikt an mot panelen

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 13

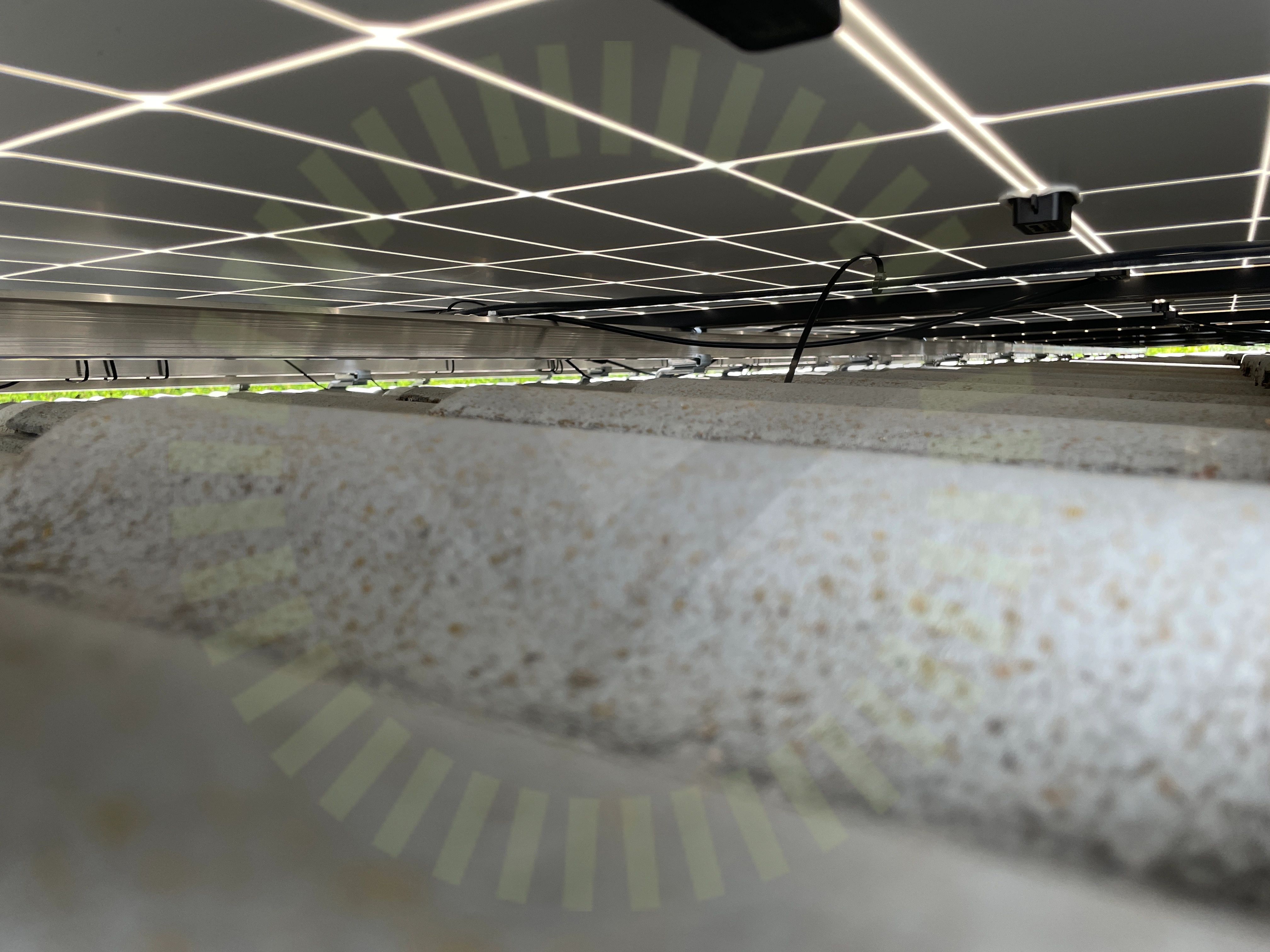

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

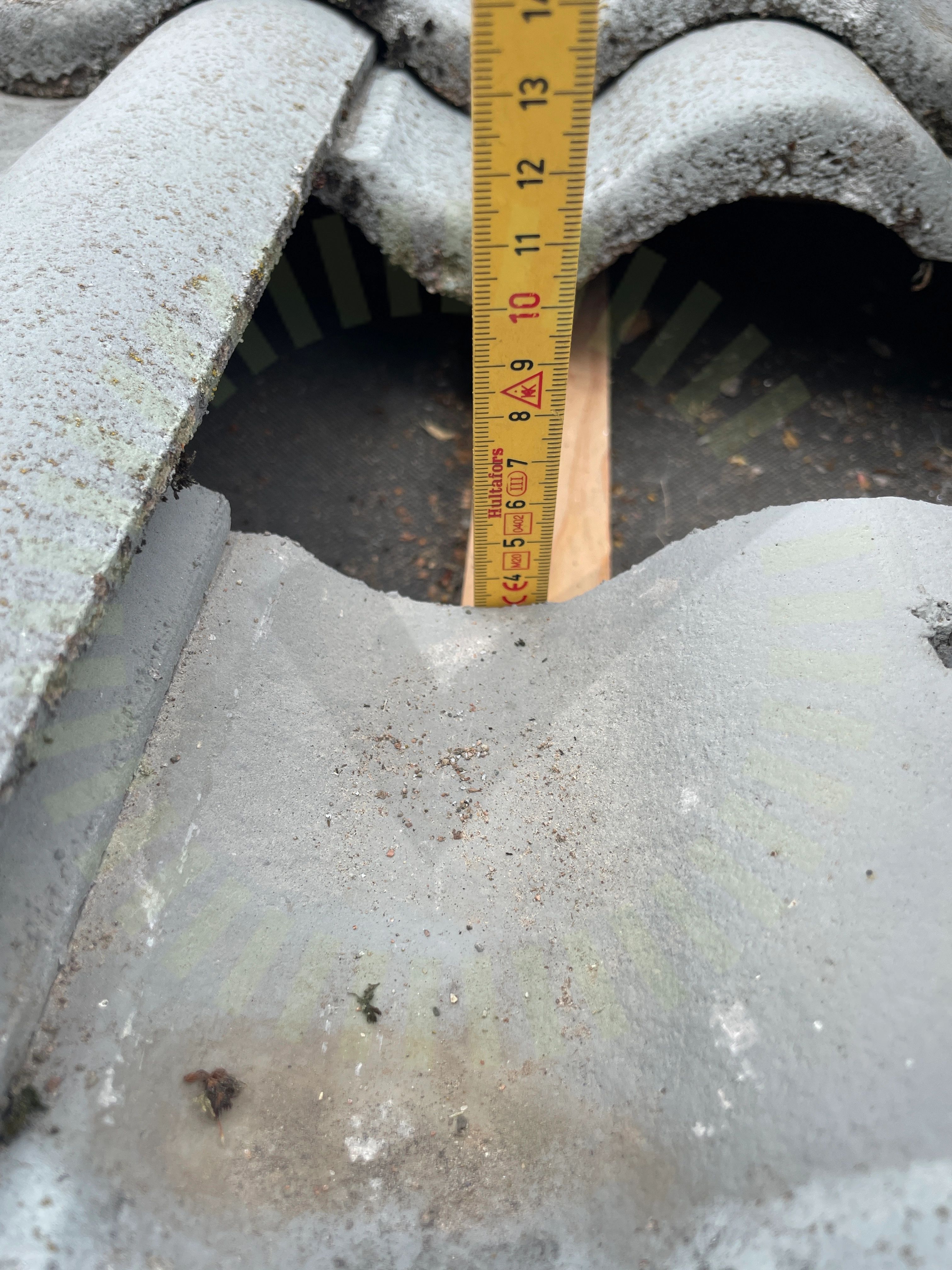

2.4 Läktinfästning

Inte godkänd

Läkt och takpanna är smalare än krokens smalaste justering. Uppmätt mått 30mm. Man har använt Shims för att uppfylla kraven.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

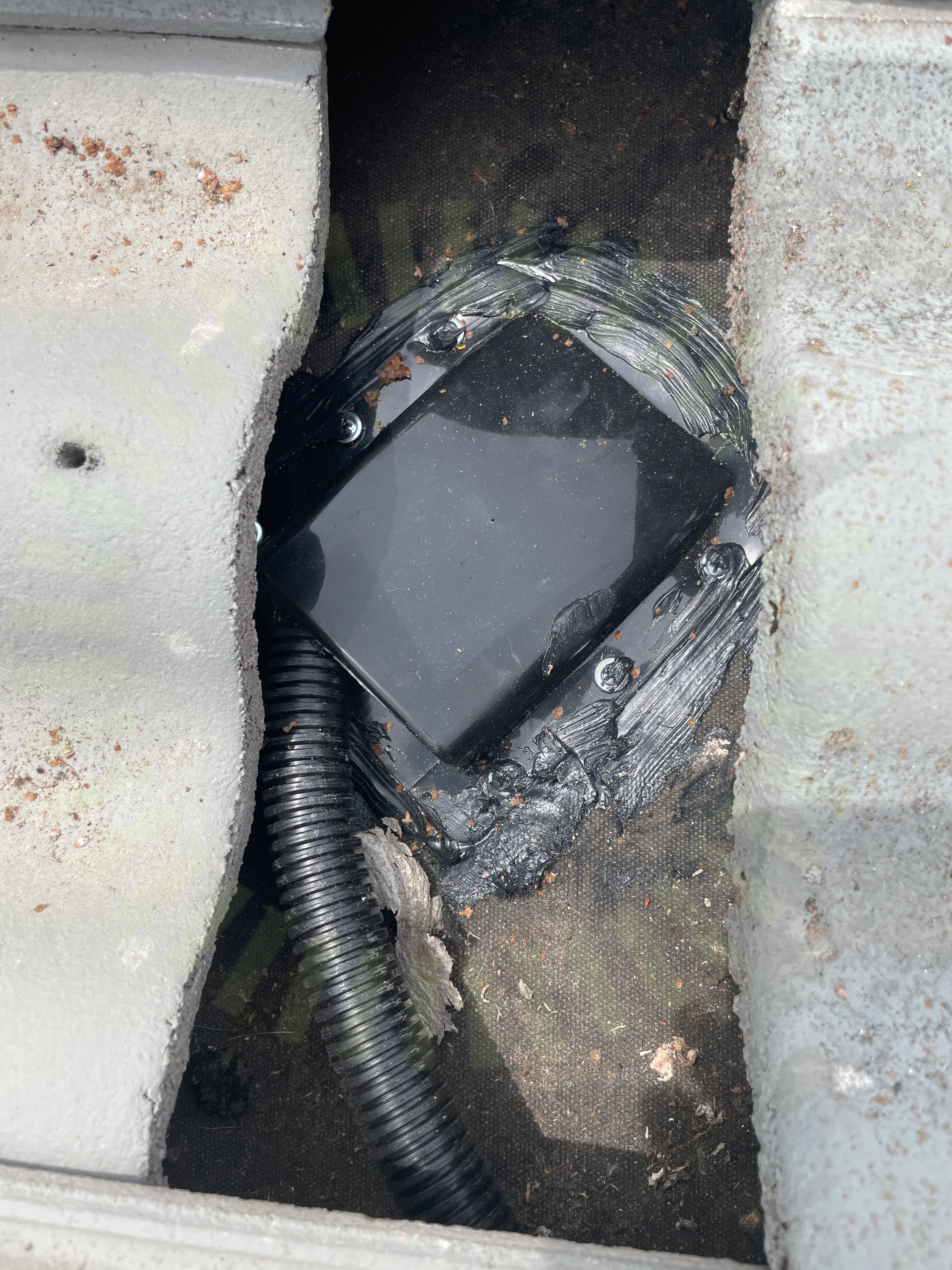

2.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

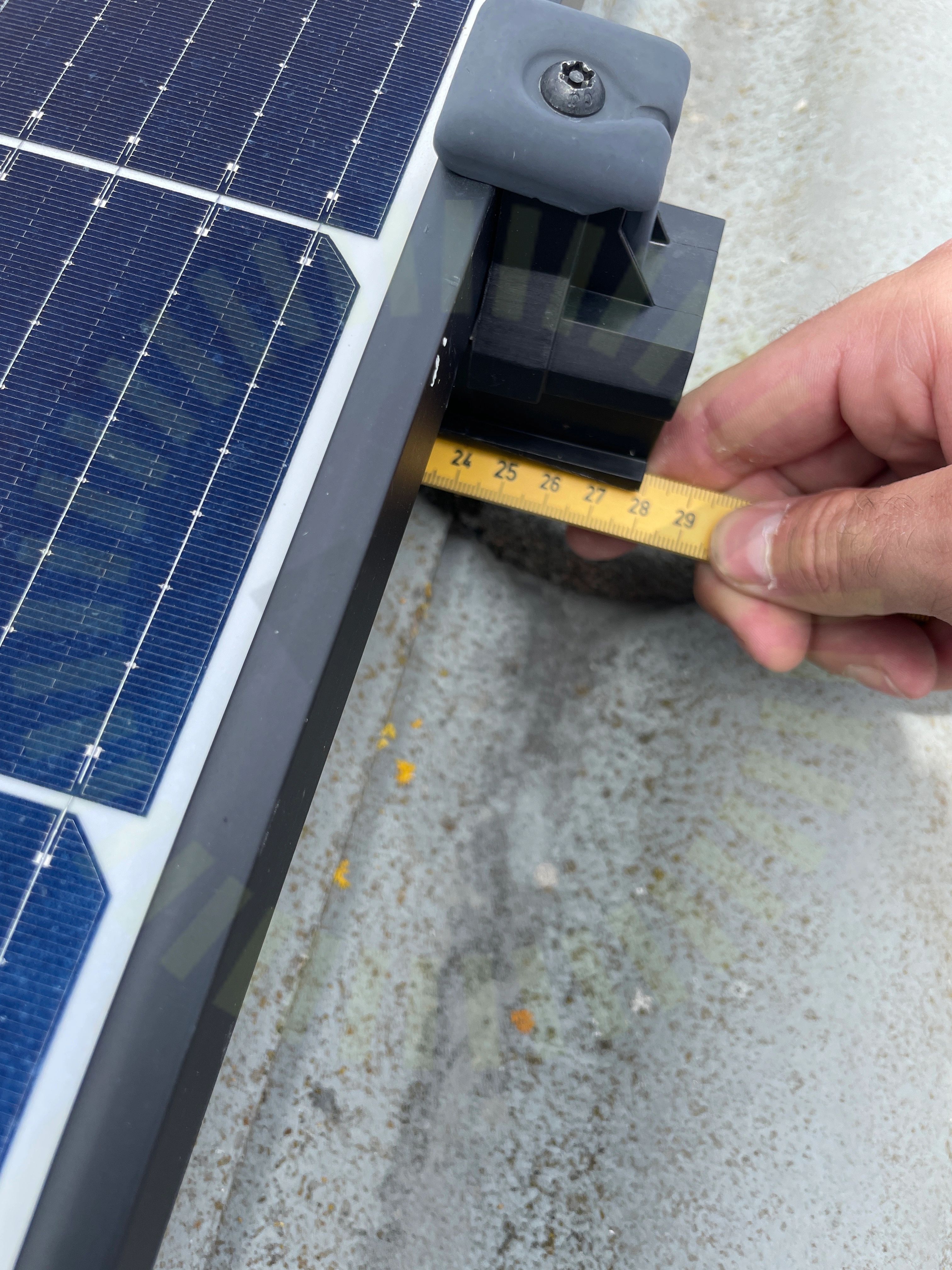

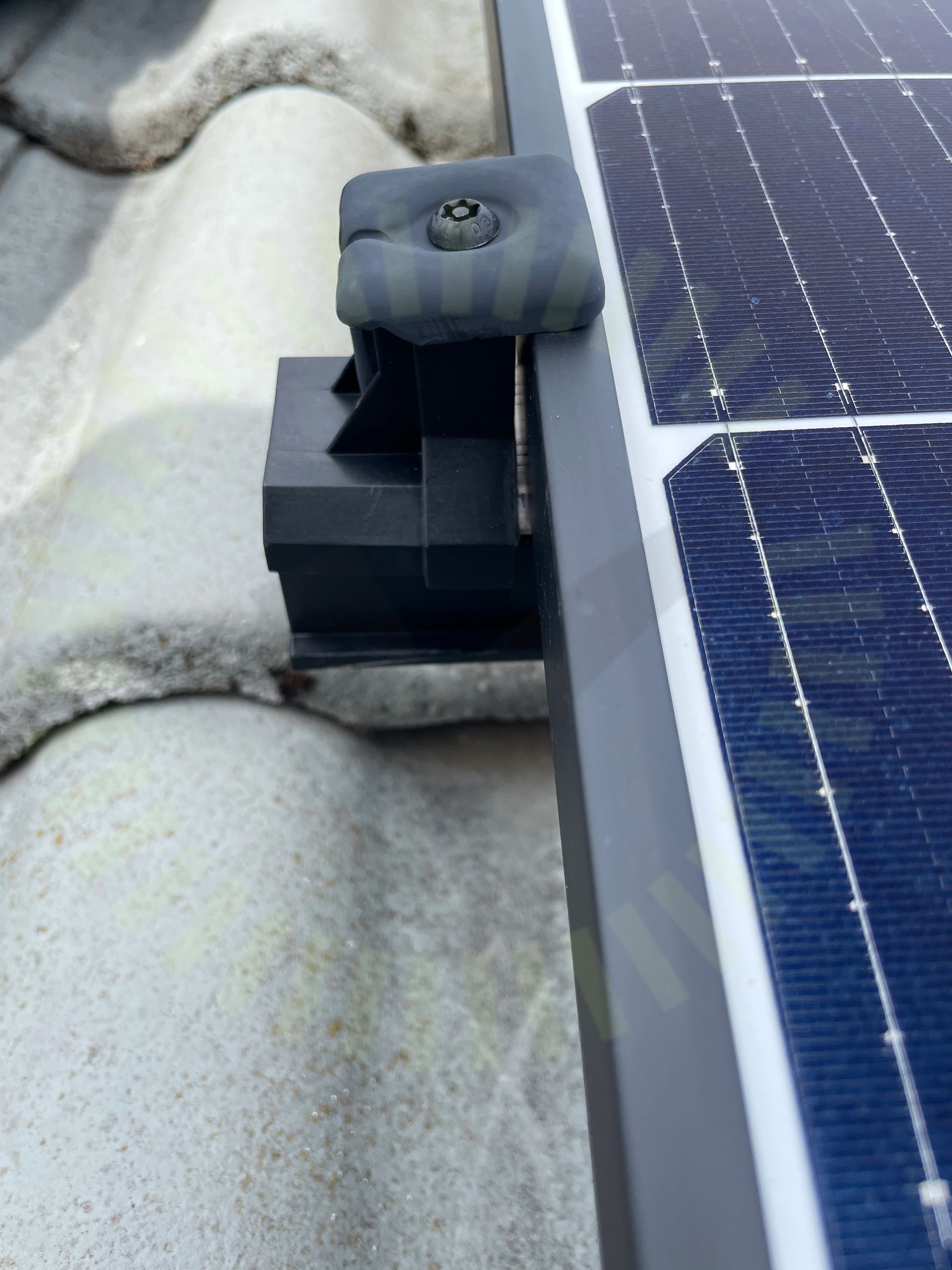

2.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

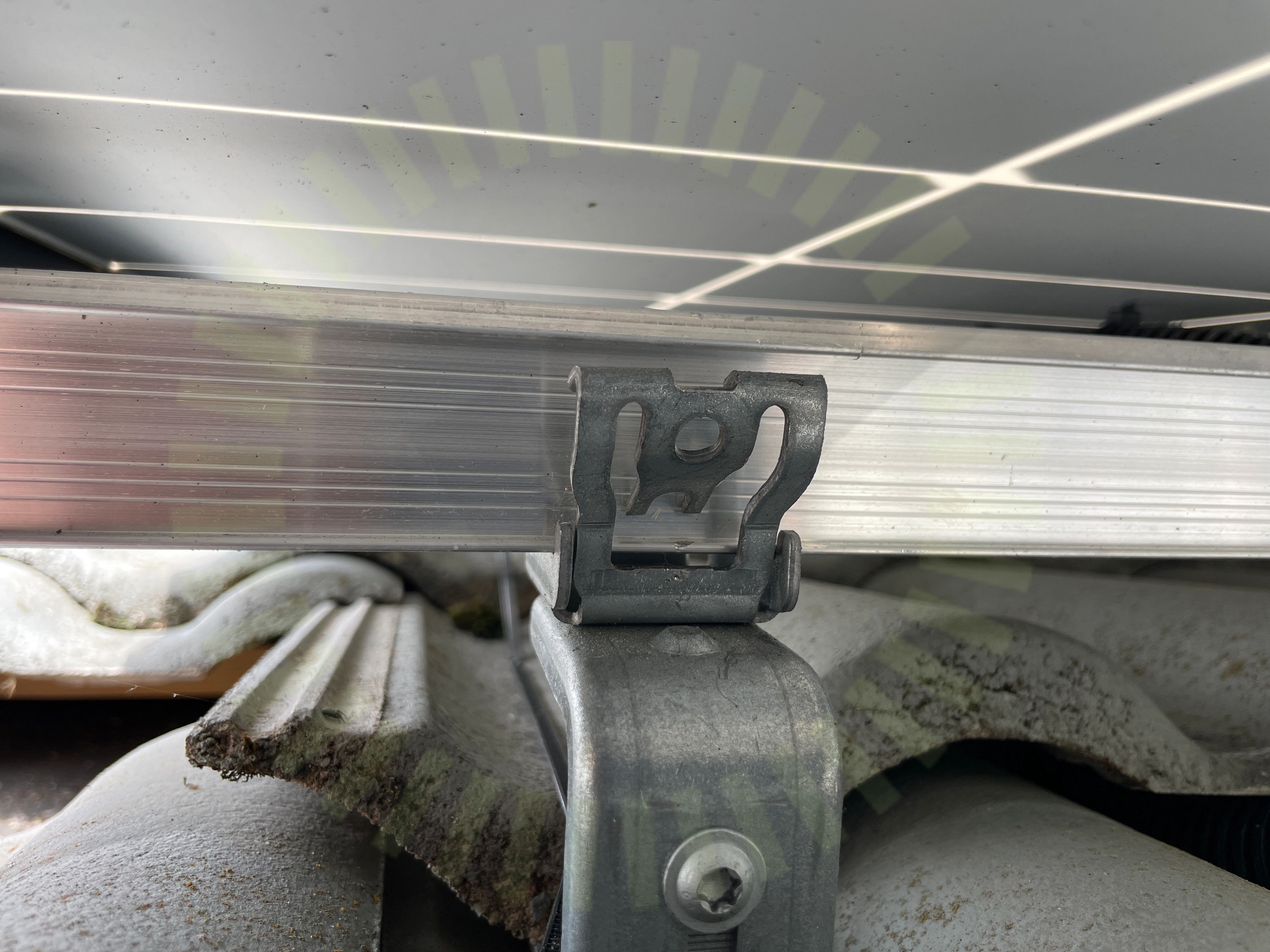

2.7 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.8 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.10 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Längsta mått mellan krokar 750mm

Snö- och vindlastberäkning

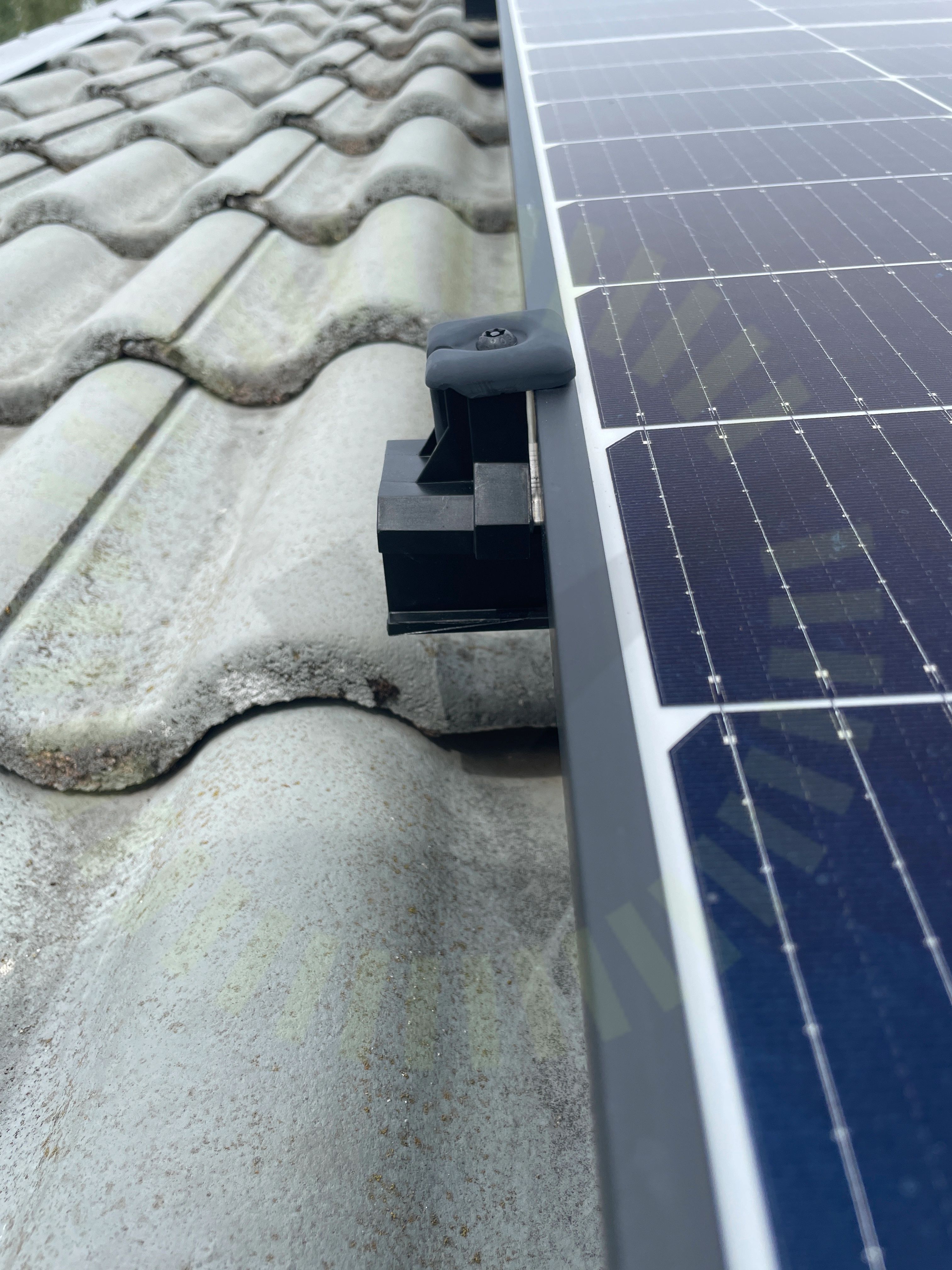

2.11 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

15/26

DC kabel förläggning

Dräneringskanal

Föremål mellan skena och panelram

Klämmans placering i skena

Panelramens höjd

Panelstorlek

Potentialutjämningsledare

Skador

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

4/16

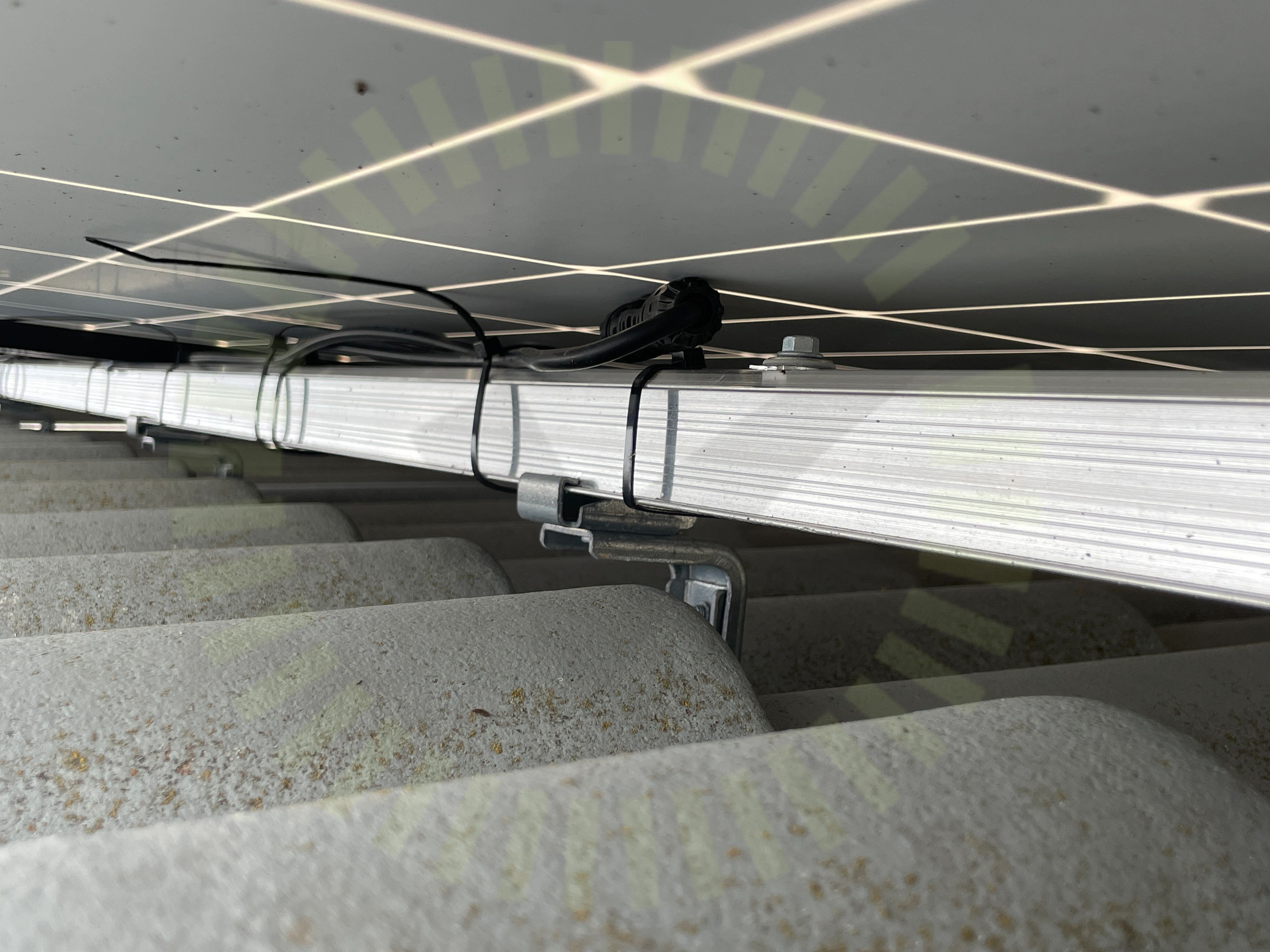

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

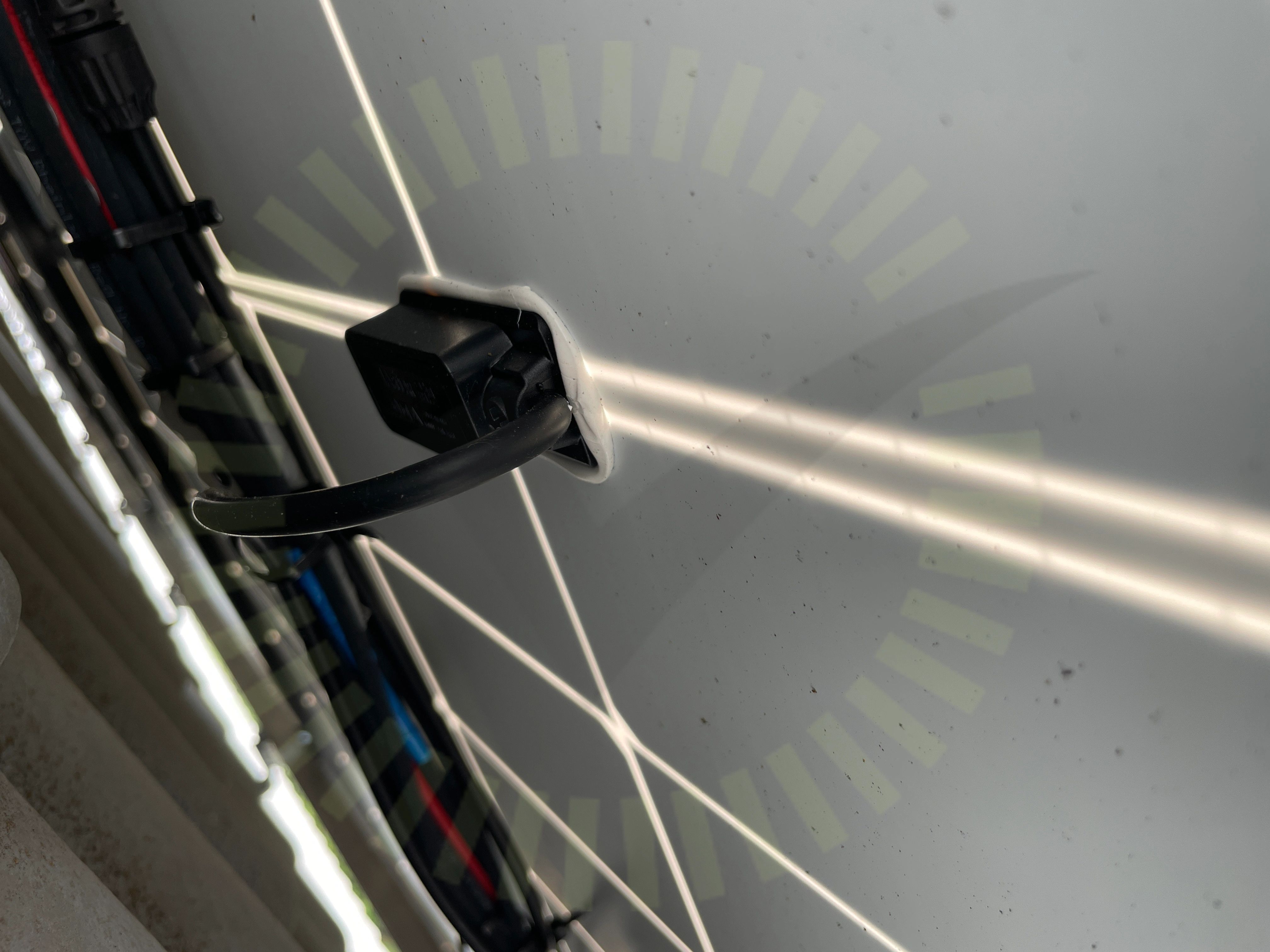

3.3 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

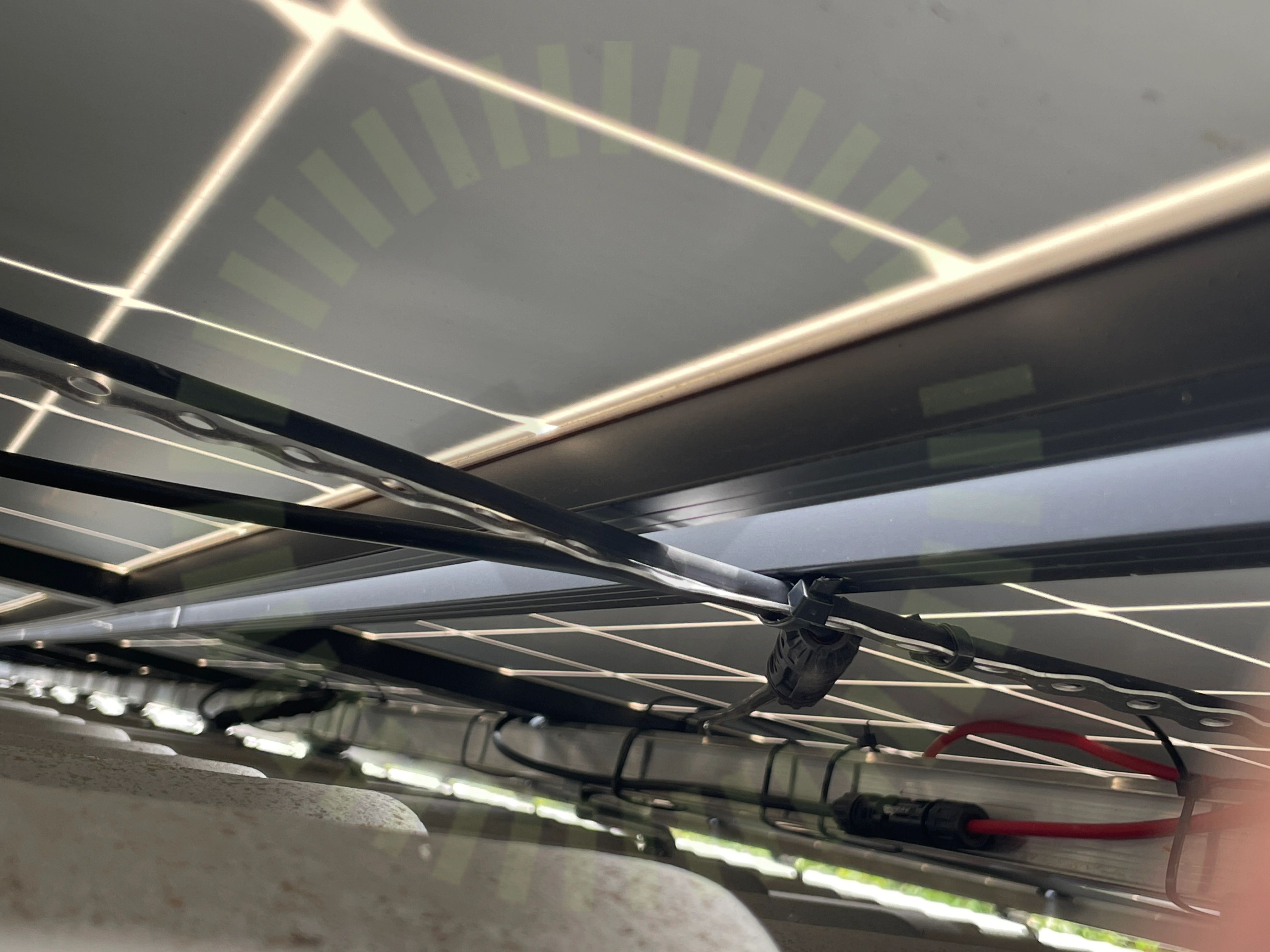

3.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16

Avstånd till havet

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Undercentral

Anmärkningar

1/7

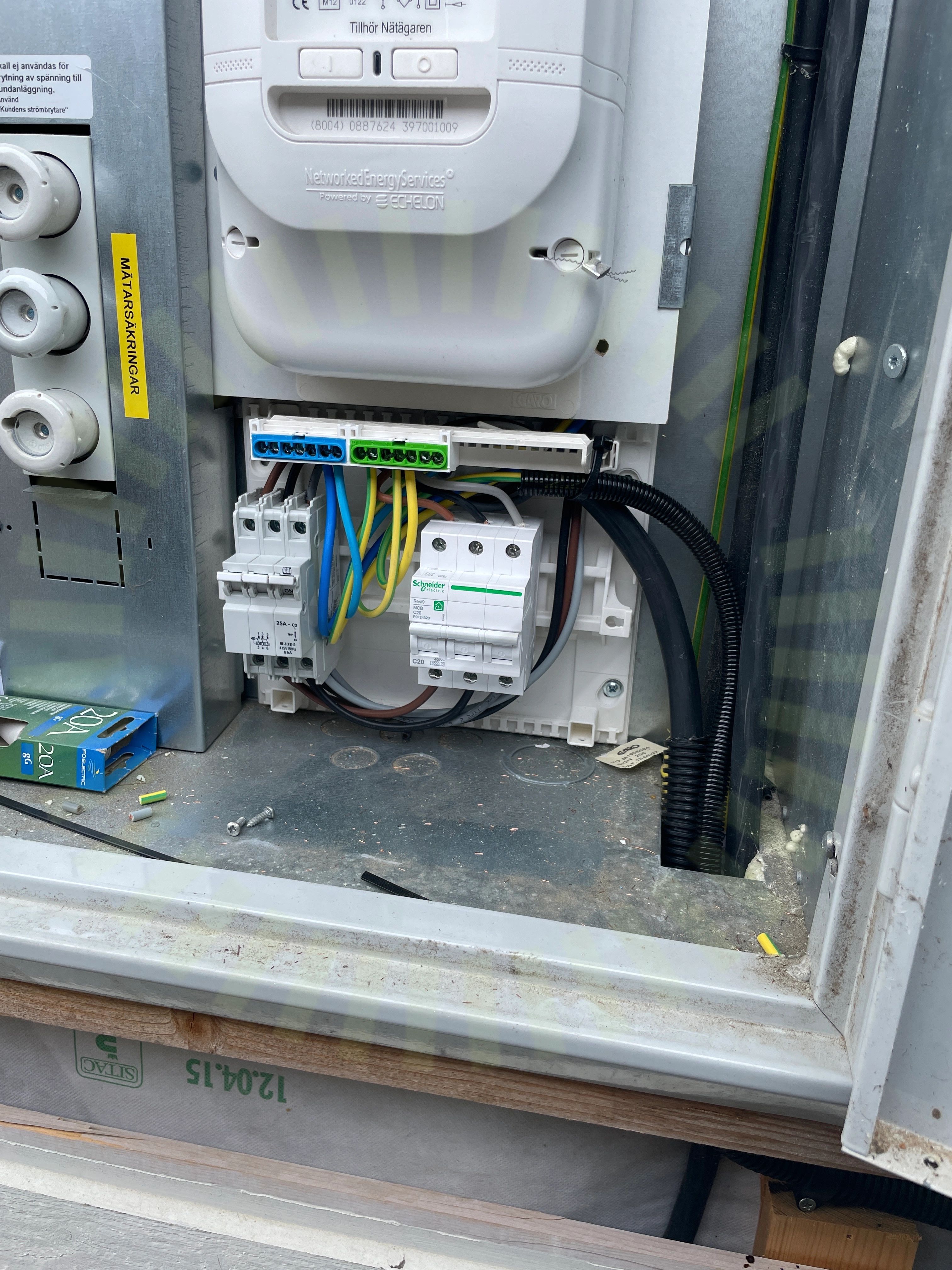

4.1 Brytare

Inte godkänd

Frånskiljare saknas för undercentral.

SS 436 40 00 (132.10)

Godkända kontrollpunkter

6/7

Böjradie

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/35

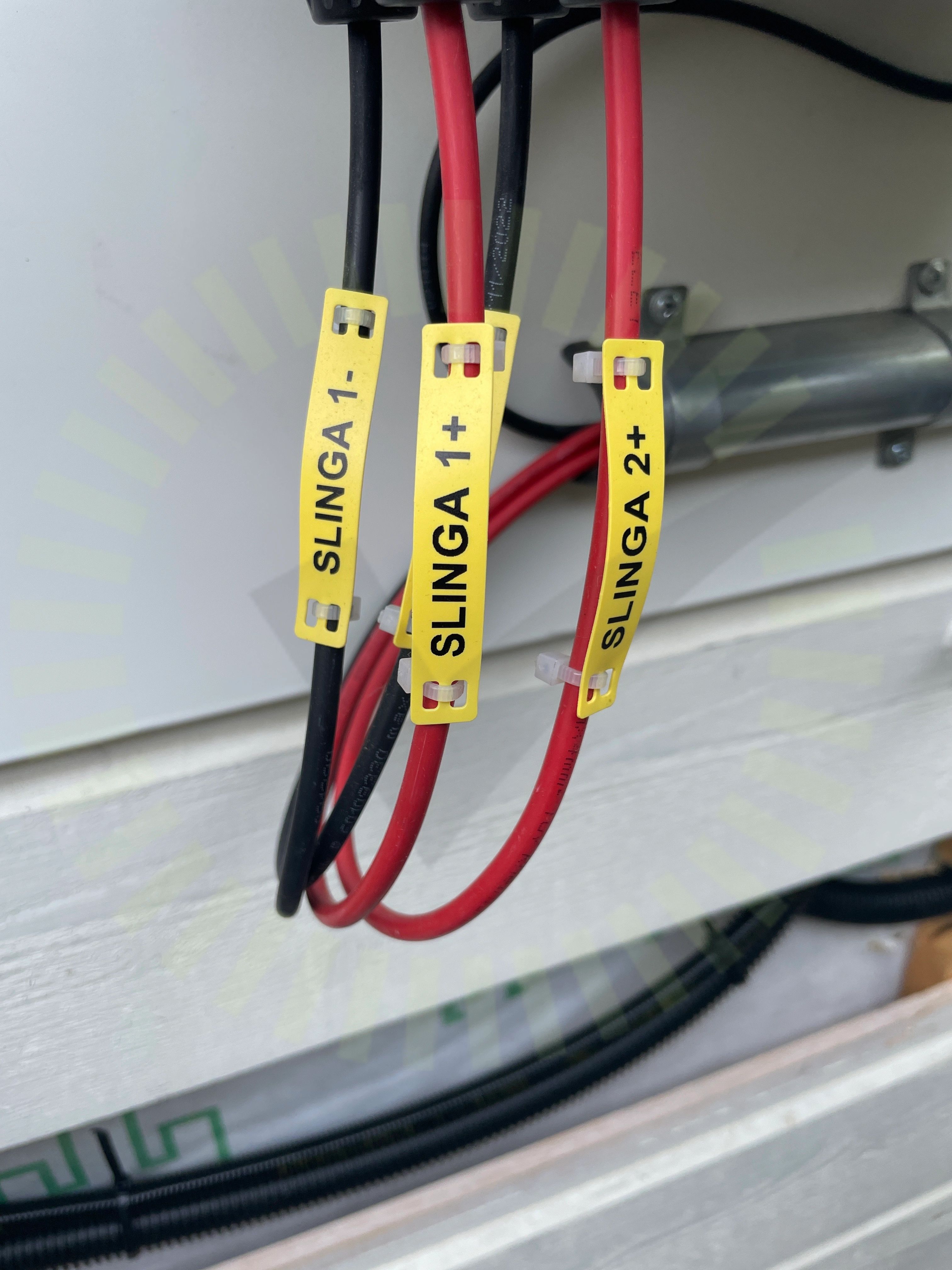

6.1 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Buntband ej väderbeständigt.

Godkända kontrollpunkter

30/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Max total effekt

Märkning

Placering

Skadat kablage

Säkringsdimension

Uppskalad ledare

Ventilation

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35

DC Max Spänning

DC Max Ström

DC Min Spänning

Strängdesign
