Besiktningsrapport

9.6

Installation genom

Nova Solar

Datum

15 januari 2025

Ort

Västra Frölunda, Västra Götalands län

Takkrokarnas CC

Dubbel matning

Väderbeständigt material

Kabelinföringar

96% godkända

4% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

Nordmount Panntak: Råspont

Växelriktare

SAJ: H2-(5-10)K-T2

Batteri

SAJ: B2-(5.1-25.6)-HV1

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (13)Smartmätare (5)Säkerhetsbrytare AC (7)Tak 1, Nordmount Panntak: Råspont (24)Tak 1, Trina: TSM-NEG9RC.27 (14)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

13/13

Anslutning till växelriktare

Avstånd närliggande objekt

Batteri PE

Batterikåpor

DC anslutning batteri

Fastsäkring av produkt

Lutning

Sammansättning av komponenter

Signalkabel batteri

Skador

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/5

Anslutning av CT klämmor

Matning till smartmätare

Signalkabel till växelriktaren

Skador signalkablage

Ej tillgängligt vid besiktning

1/5

Placering av CT klämmor

Säkerhetsbrytare AC

Anmärkningar

1/7

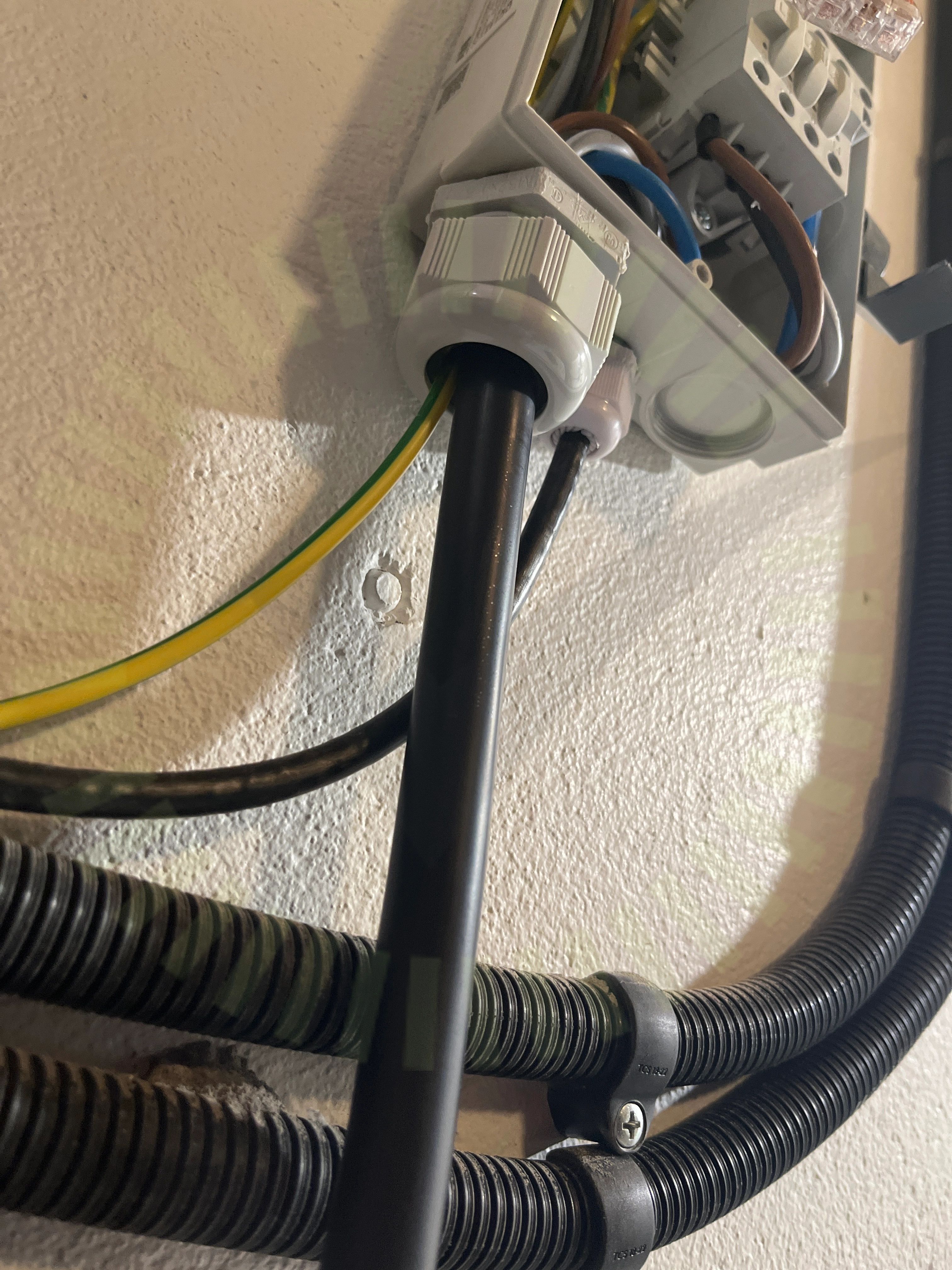

4.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig. Kablarna går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Nordmount Panntak: Råspont

Anmärkningar

2/24

5.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Råspontsinfästning 1 har använts.

Tillverkarens montageanvisningar

5.2 Takkrokarnas CC

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/24

Använd skruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Mittklämmor

Råspontens tjocklek (mm)

Råspontsinfästning metod 1

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takgenomföring

Underliggande takpanna

Ändklämmor

Ej tillgängligt vid besiktning

2/24

Kabeluppfästning

Väderbeständigt material

Tak 1, Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

9/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kopplingslåda böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Ej tillgängligt vid besiktning

5/14

Föremål mot bakstycke

Kontaktdon

Panelkablagets böjradie

Stress på kontakter

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/35

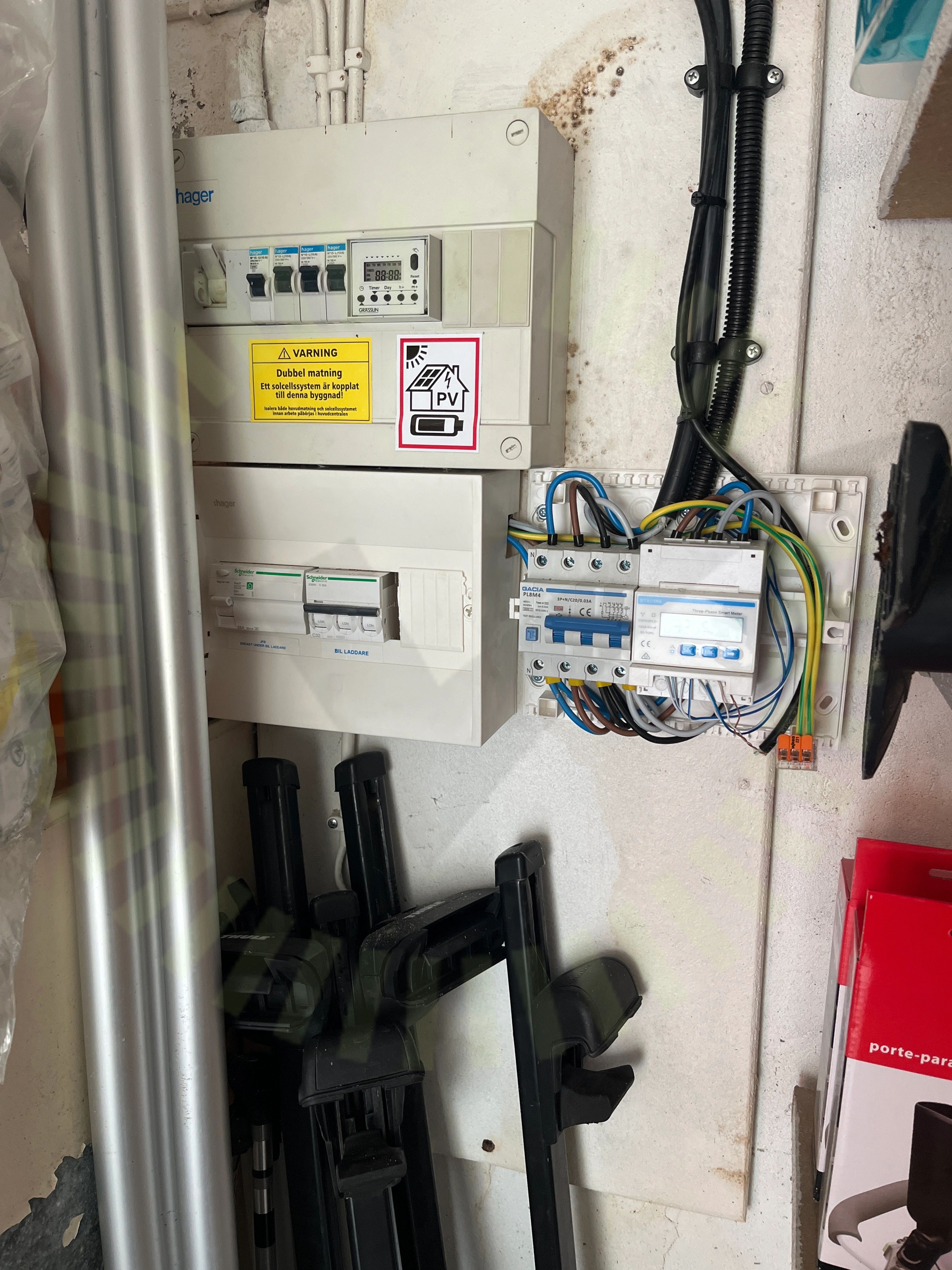

9.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

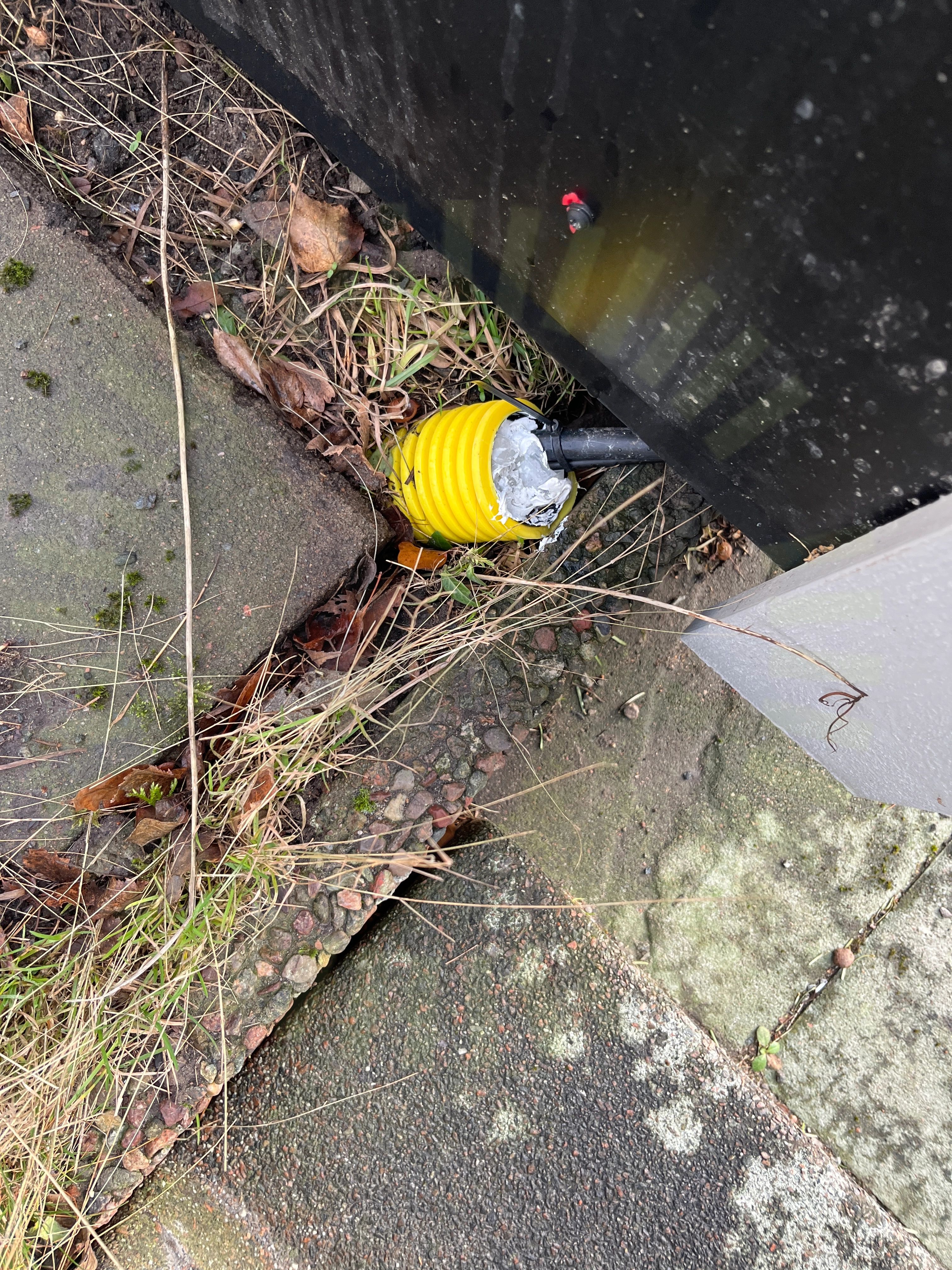

9.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

33/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Växelriktarens IP klassning
