Besiktningsrapport

7.2

Installation av
Nordpolen Energi
Datum
24 januari 2023
Ort
Lyckeby, Blekinges län

Dragavlastade

Dragavlastade

Kabeluppfästning

Kabeluppfästning

Väderbeständigt material

Väderbeständigt material

+ 14

+ 14
67% godkända
33% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-72HBB/-V

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, DMEGC: DM(XXX)M10-72HBB/-V

Anmärkningar
4/12

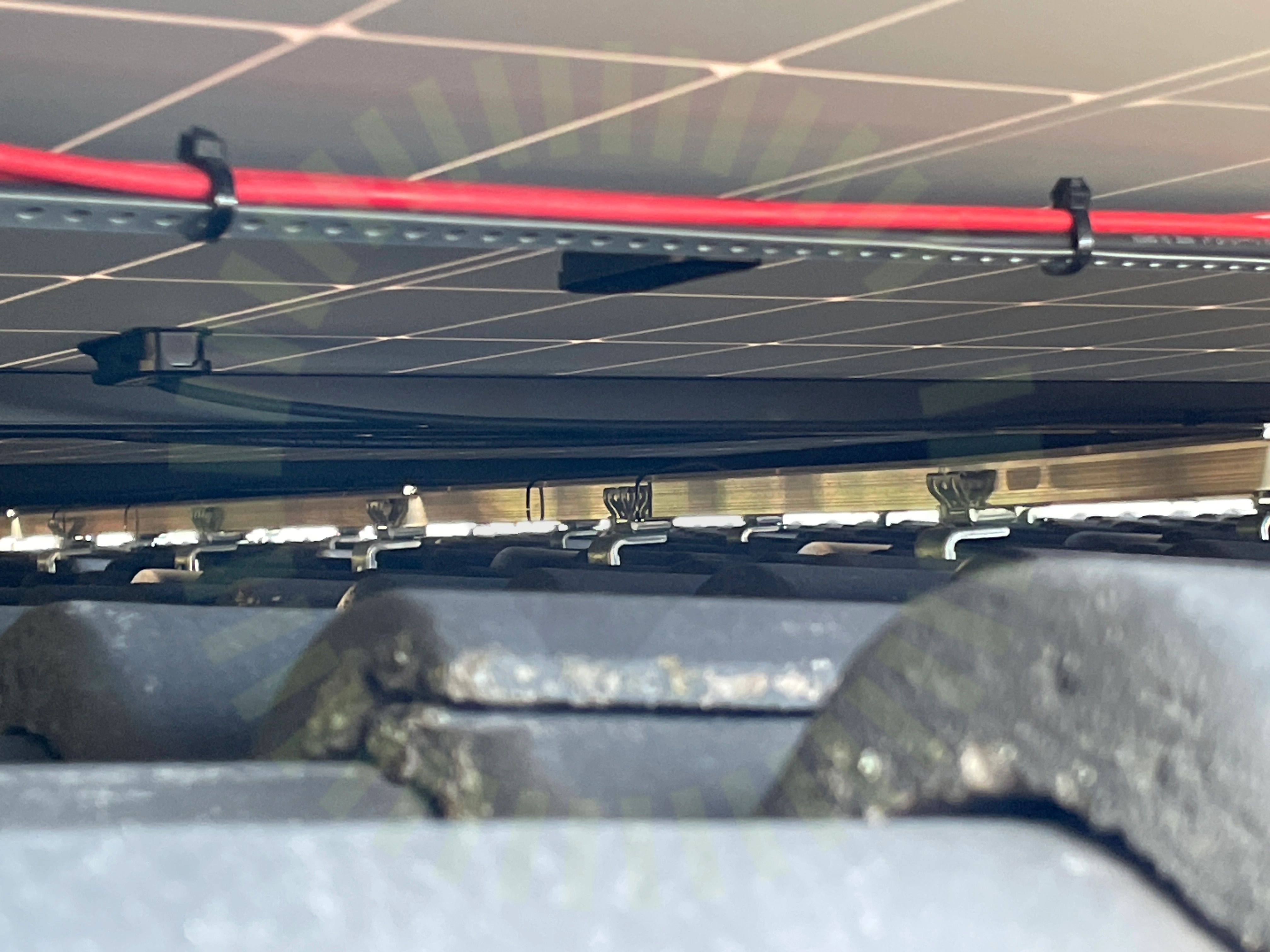

Dragavlastade
1.1 Dragavlastade

Inte godkänd

Kablage ut från panel sitter ej uppfäst korrekt, saknar fästpunkt på en längre sträcka

SS 436 40 00 (522.8.3)

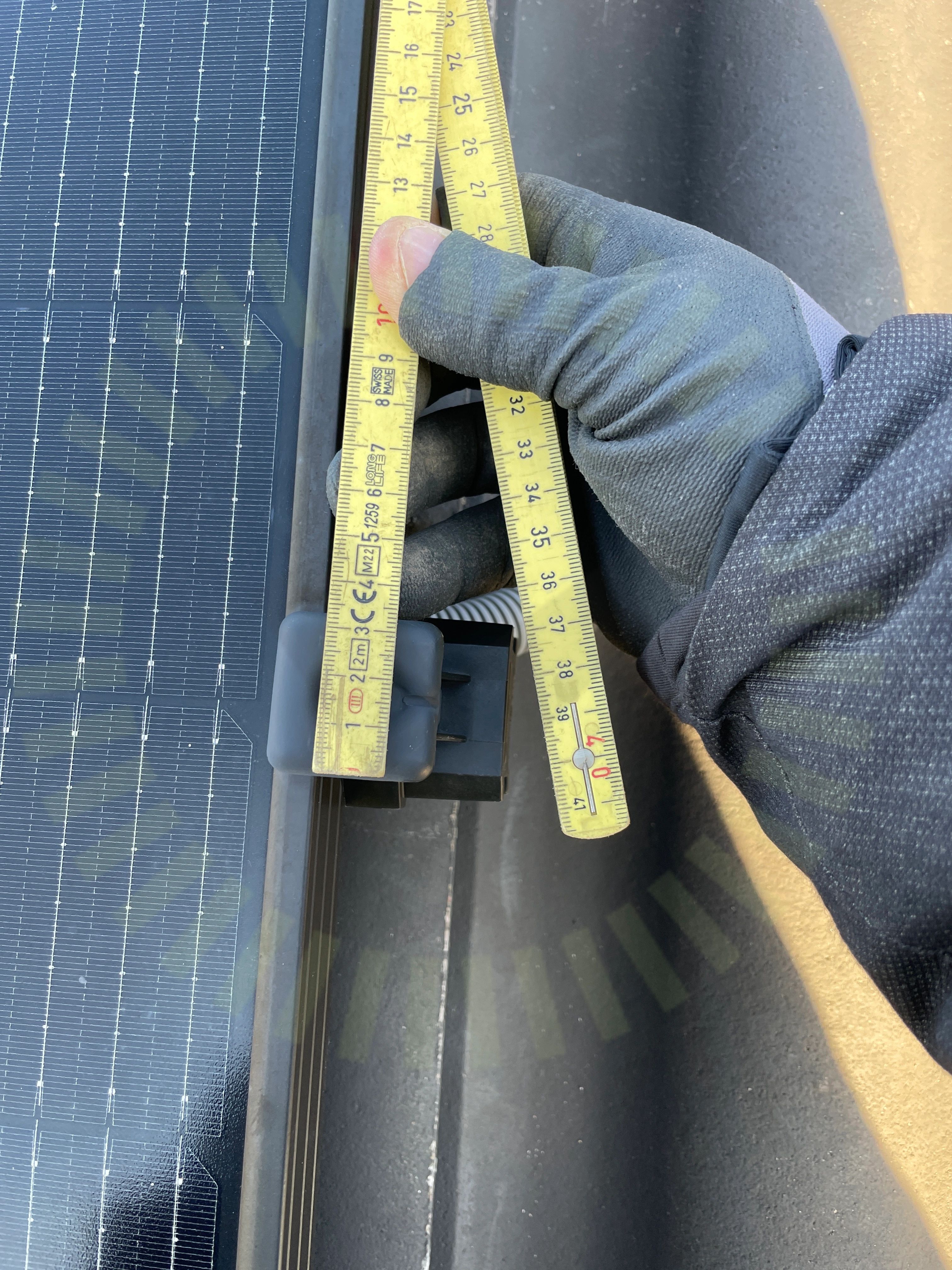

Klämmornas storlek
1.2 Klämmornas storlek

Inte godkänd

Fästen i det valda systemet uppfyller inte paneltillverkarens krav, uppmätt mått fäste 35mm

DMEGC Photovoltaic Modules Installation Manual, Ver: 202206, Sida 9
1.3 Fästens placering

Inte godkänd

Fästena sitter inom zonen av 300-500mm från panelens kortsida

Tillverkarens anvisningar

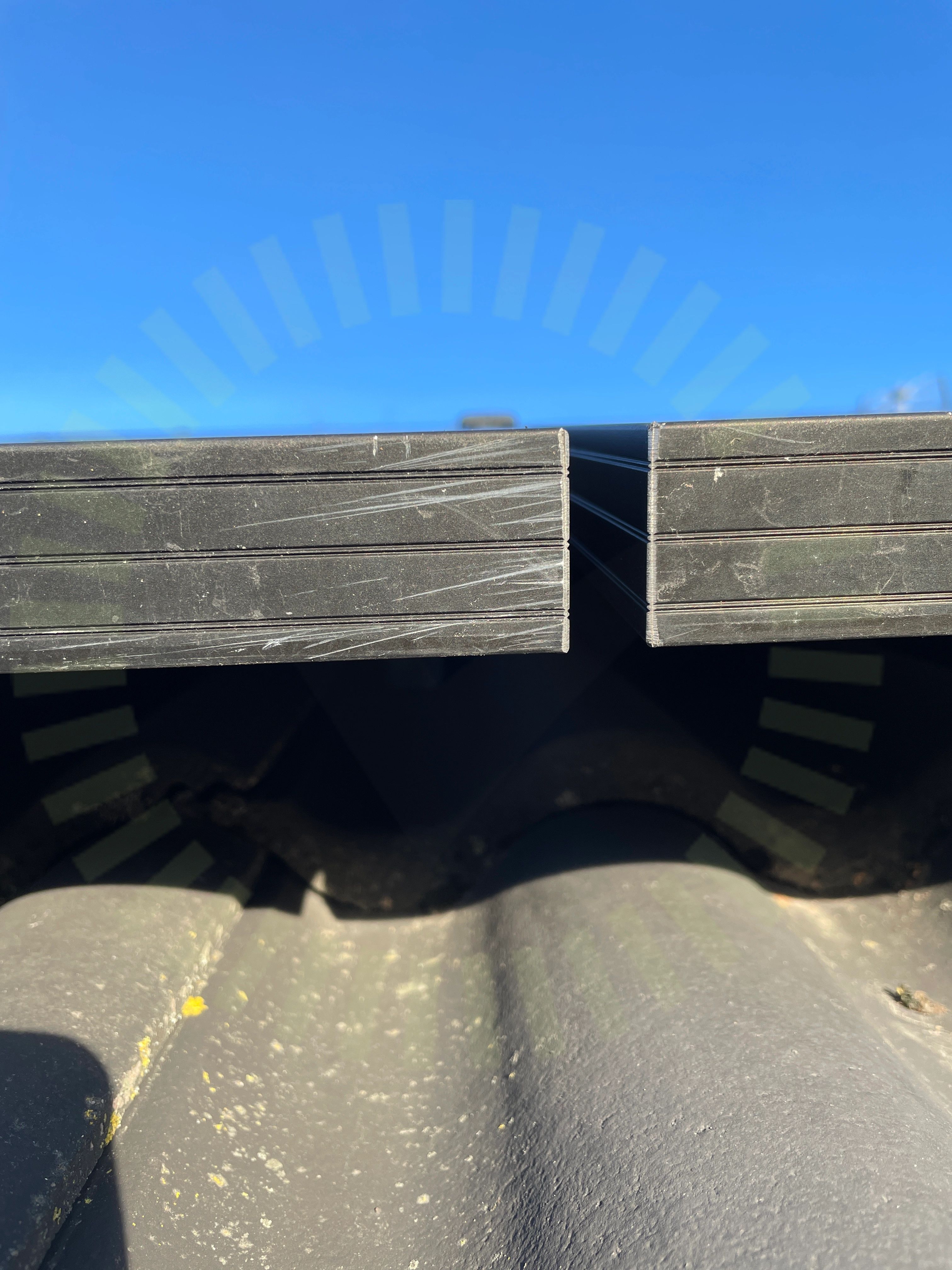

Skador
1.4 Skador

Rekommendation

Repor i panelramar på ett par ställen

Tillverkarens montageanvisningar
Godkända kontrollpunkter
8/12
Dräneringshål
Fästenas överlappning
Föremål Bakstycke
Förbindelse av kontakter
Höjdskillnad
Mellanrum
Skugga
Strängförläggning

Tak 1, ESDEC Lutande tegeltak

Anmärkningar
6/26
2.1 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas, högst uppmätt mått mellan krokar 900mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

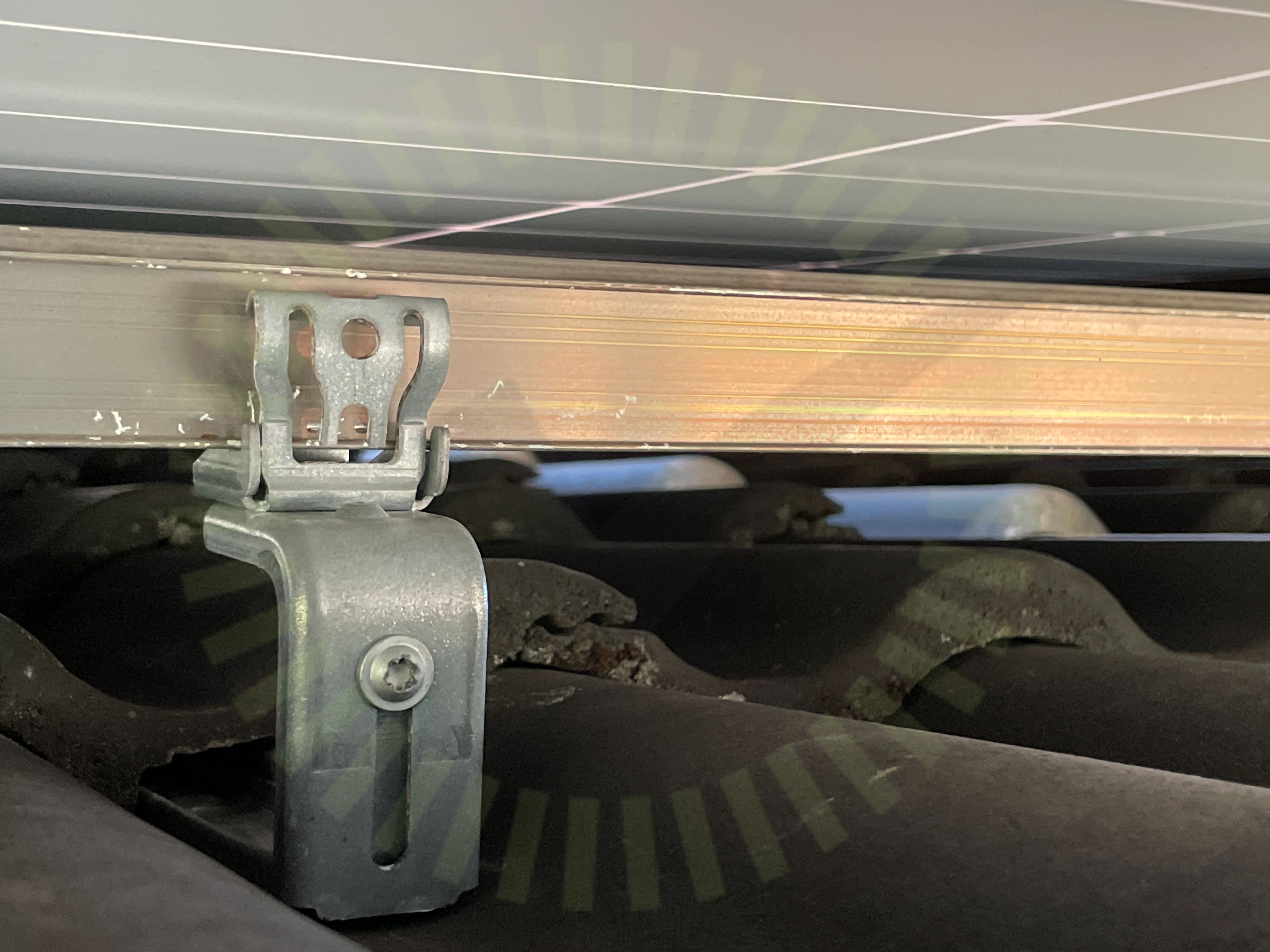

Infästning skena
2.2 Infästning skena

Inte godkänd

Skenfäste ej monterat korrekt, gafflarna ligger och flyter utanför

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

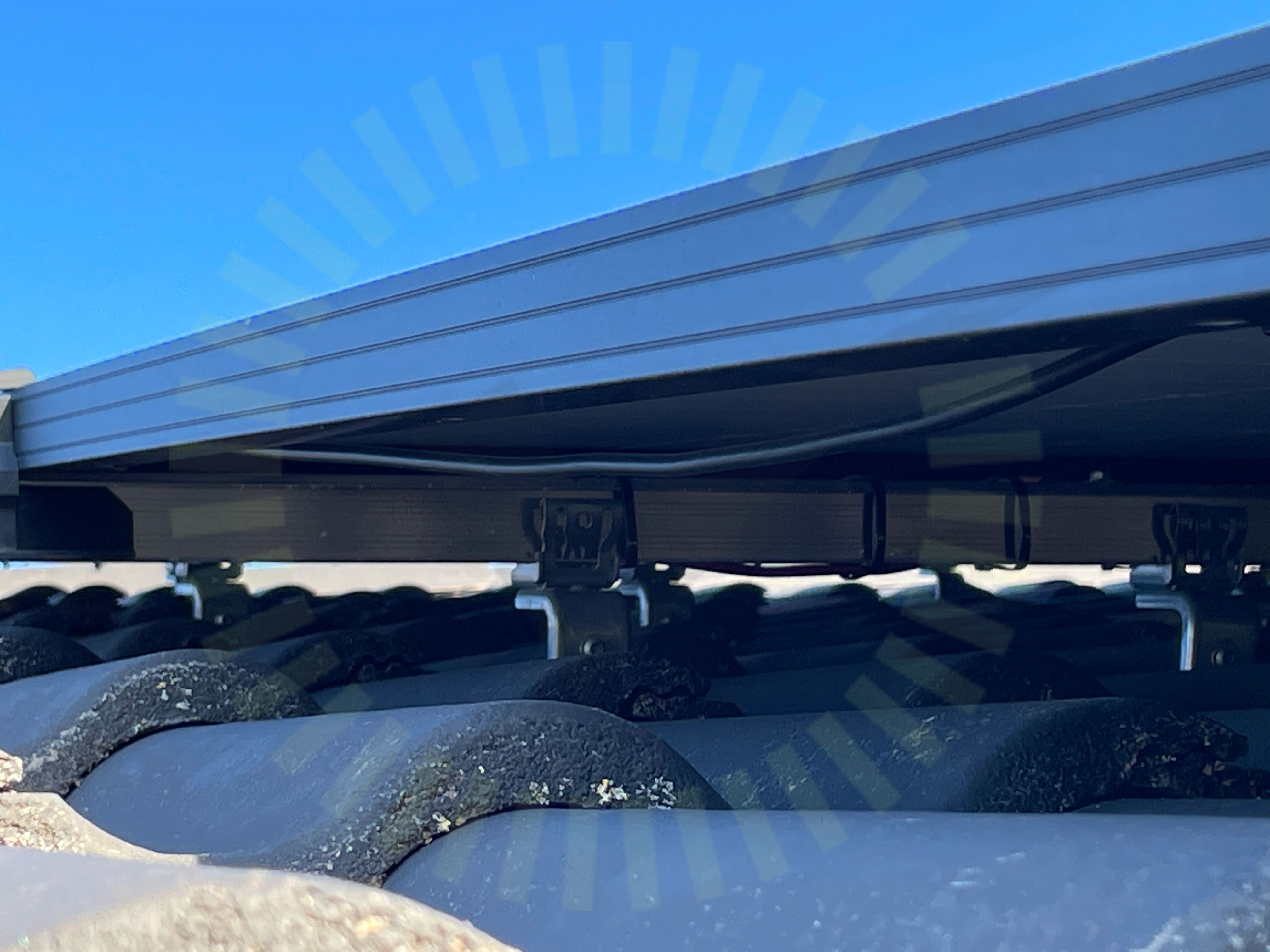

Kabeluppfästning
2.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)
2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas, uppmätt mått mellan skenor 1500mm

Tillverkarens montageanvisningar

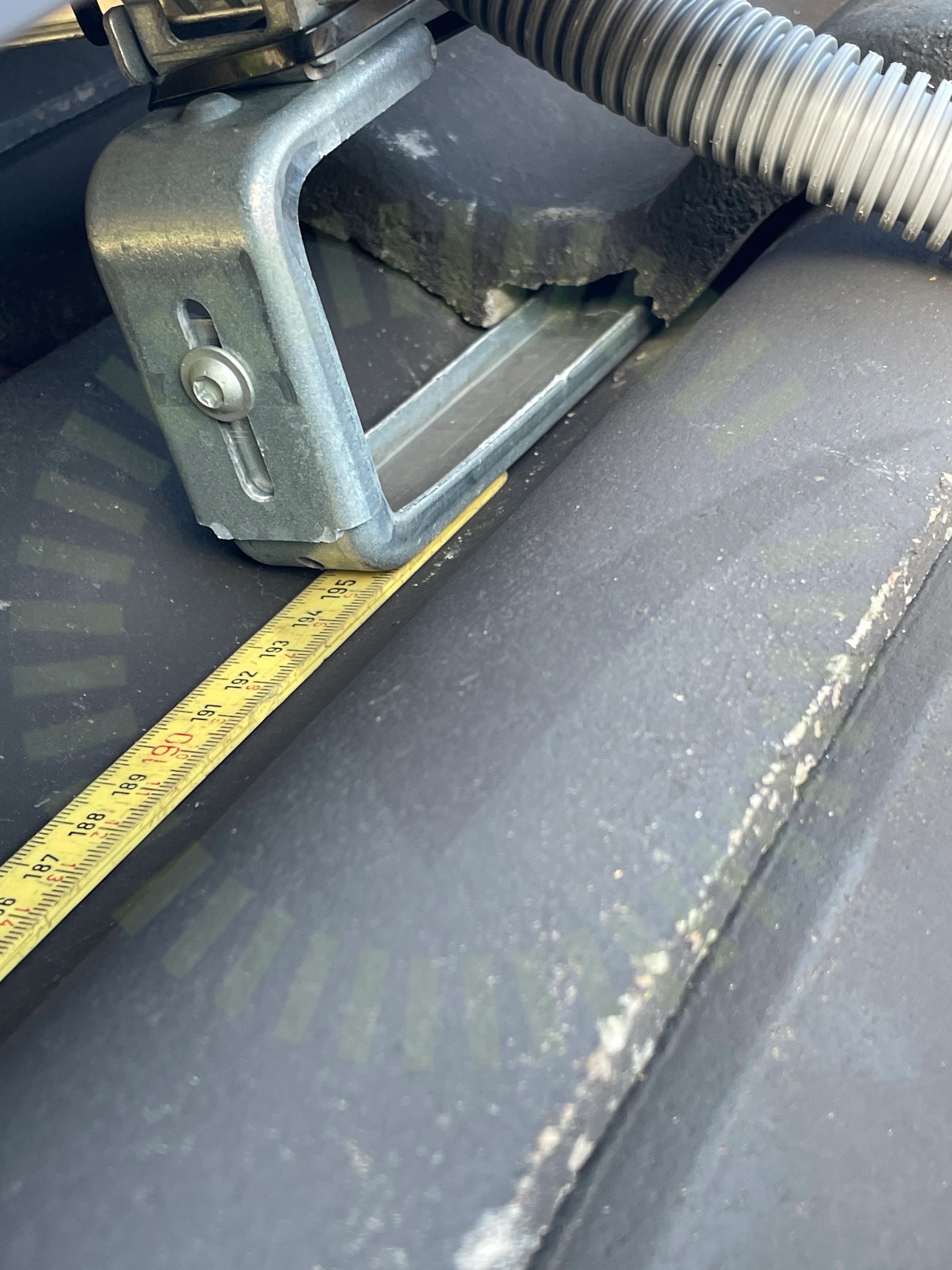

Takkrok infästning
2.5 Takkrok infästning

Inte godkänd

Takkrok ligger inte dikt underliggande panna

Tillverkarens anvisningar

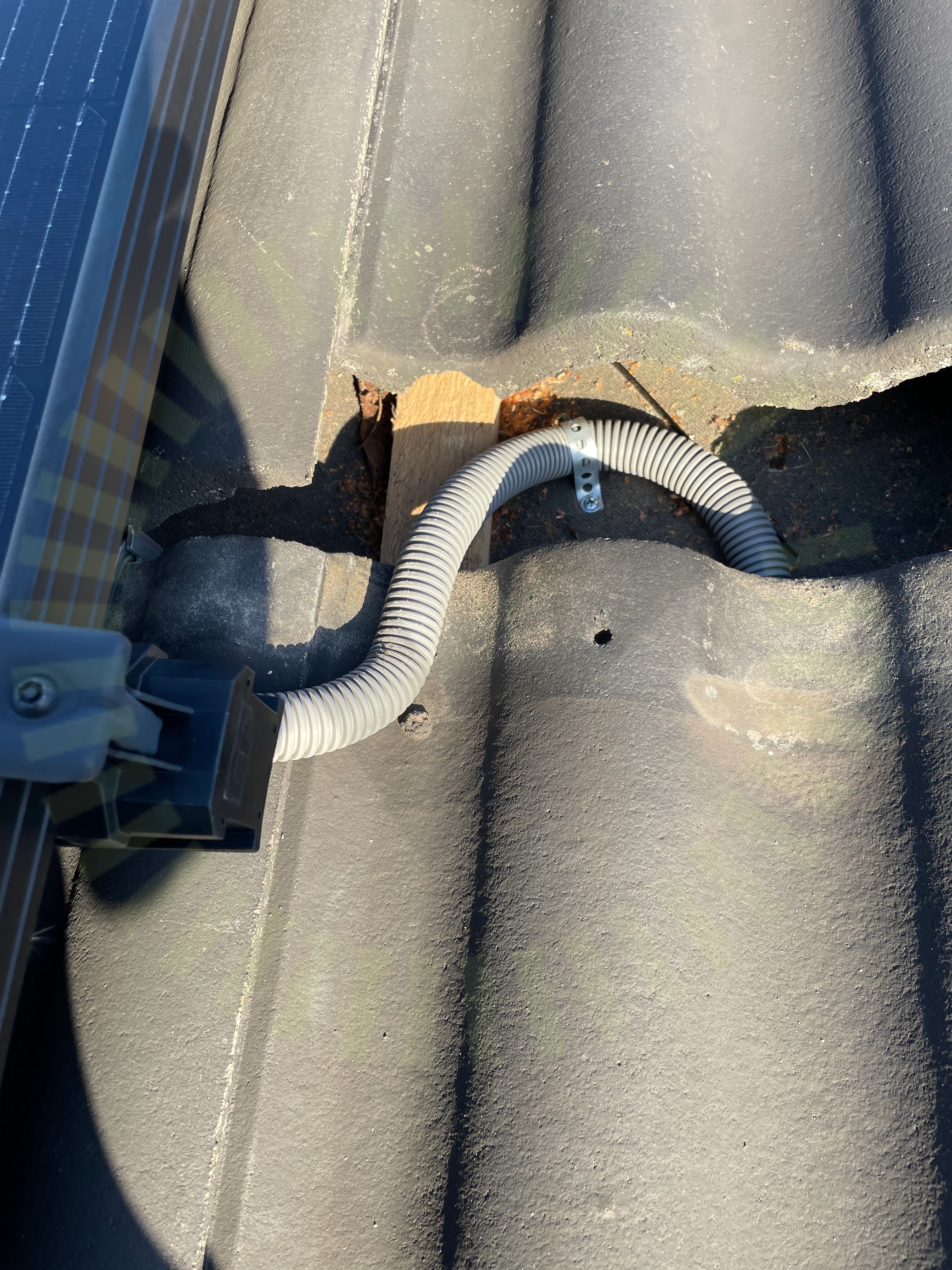

Väderbeständigt material
2.6 Väderbeständigt material

Inte godkänd

Slang för DC kablage ej väderbeständigt

SS 436 40 00 (522.11)
Godkända kontrollpunkter
19/26
Anpassade takpannor
Bärläkt
Främmande material
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Säkerhetsavstånd
Takkrokens orientering
Taklutning
Ändfästen
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Takgenomföring

Varselmärkning

Anmärkningar
1/4

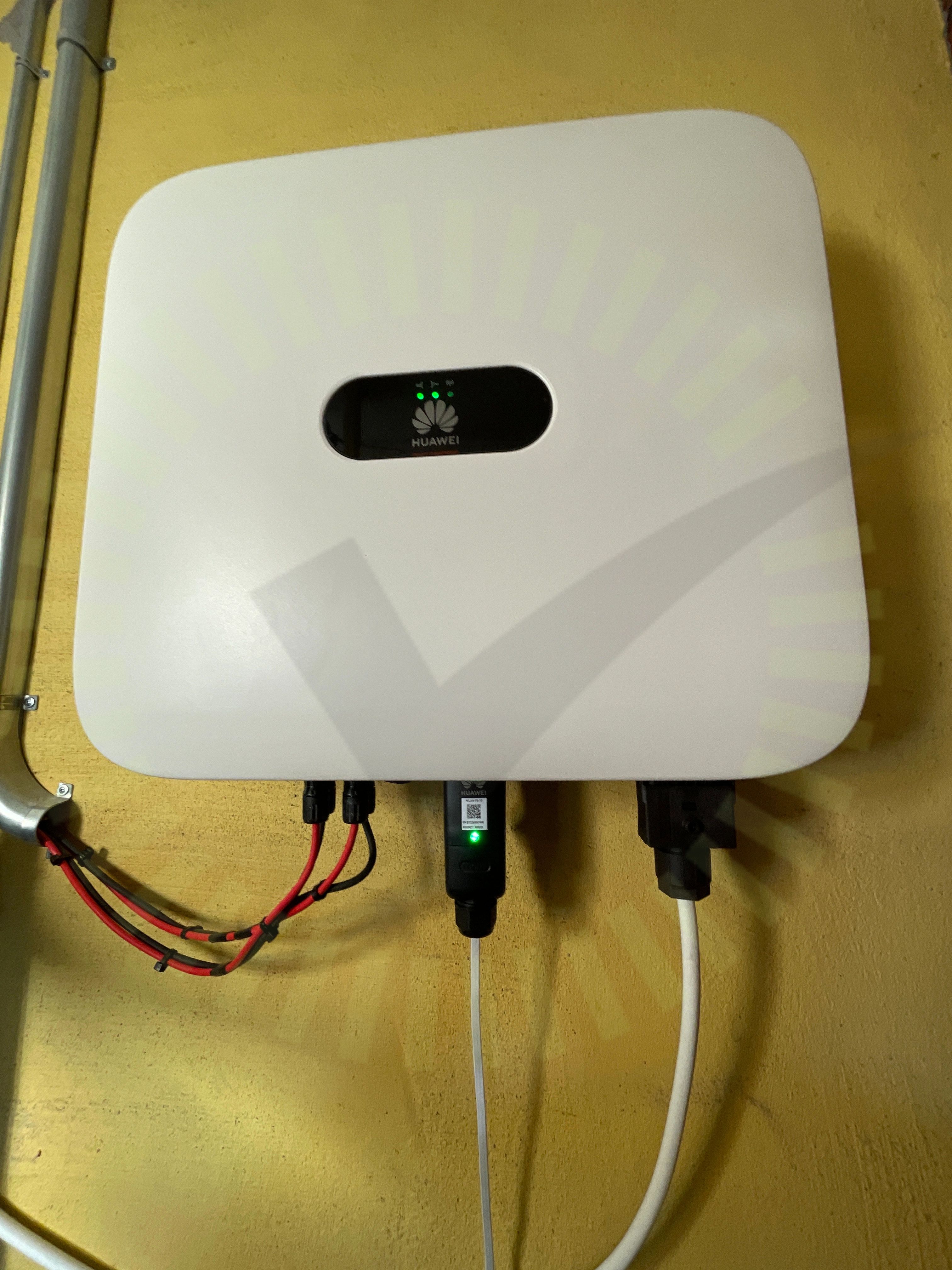

Varning för likspänning
3.1 Varning för likspänning

Inte godkänd

Saknas märkning på växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning

Växelriktare

Anmärkningar
12/29

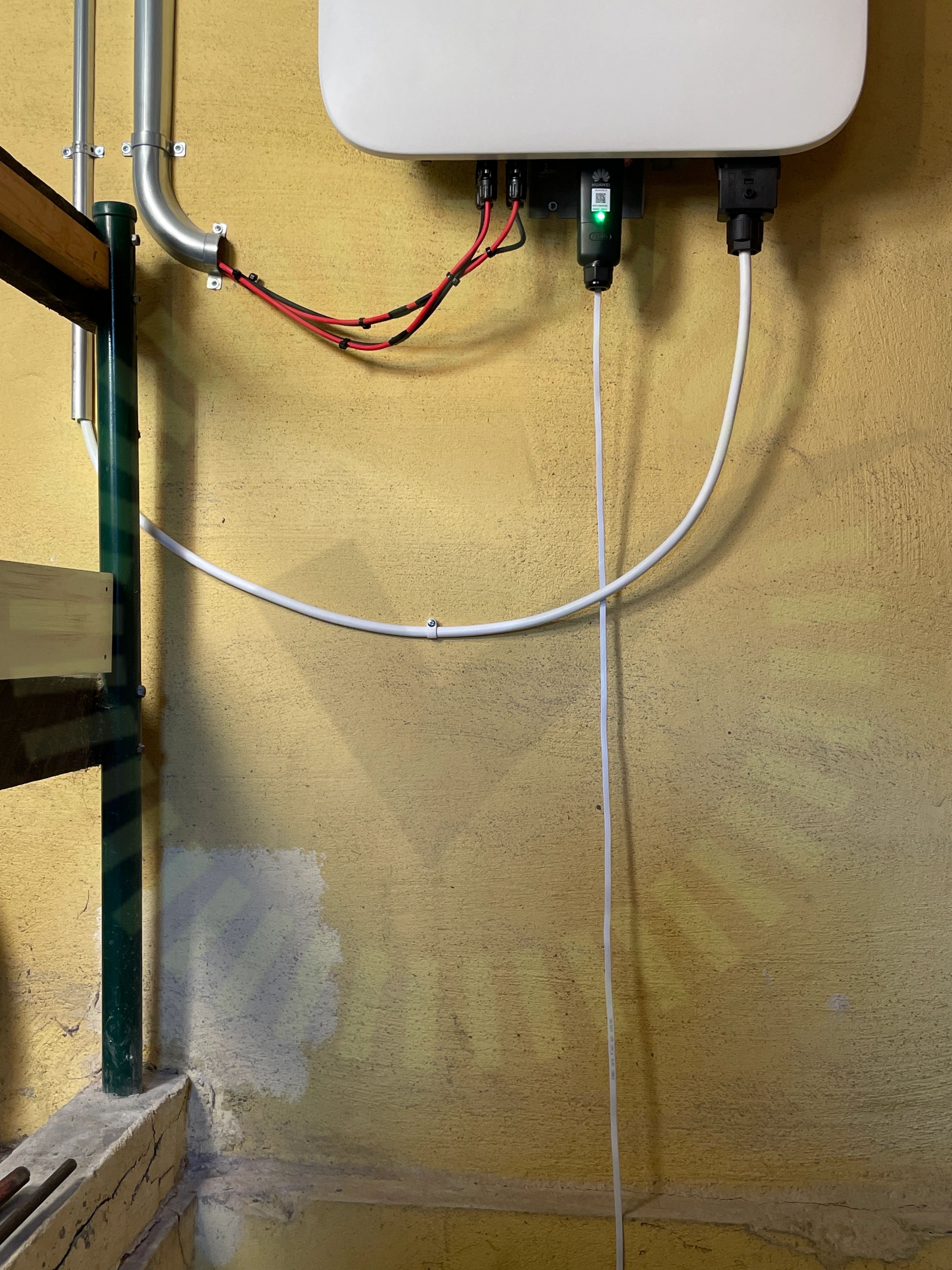

AC Förläggning
4.1 AC Förläggning

Inte godkänd

Ac kablage ej uppfäst med tillräckligt stöd.

SS 436 40 00 (522.8.4)

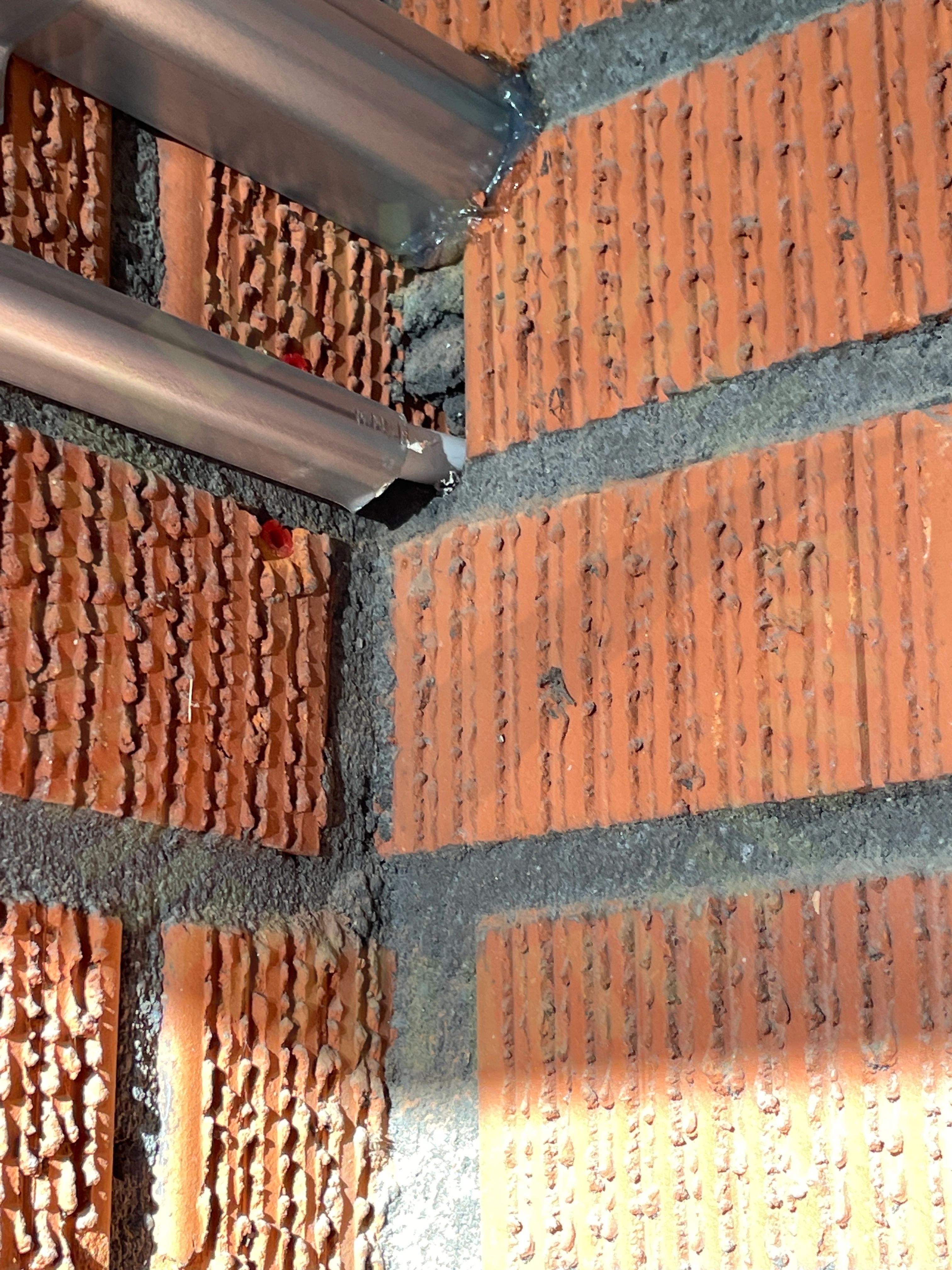

AC Genomföringar
4.2 AC Genomföringar

Inte godkänd

Hål ej tätade

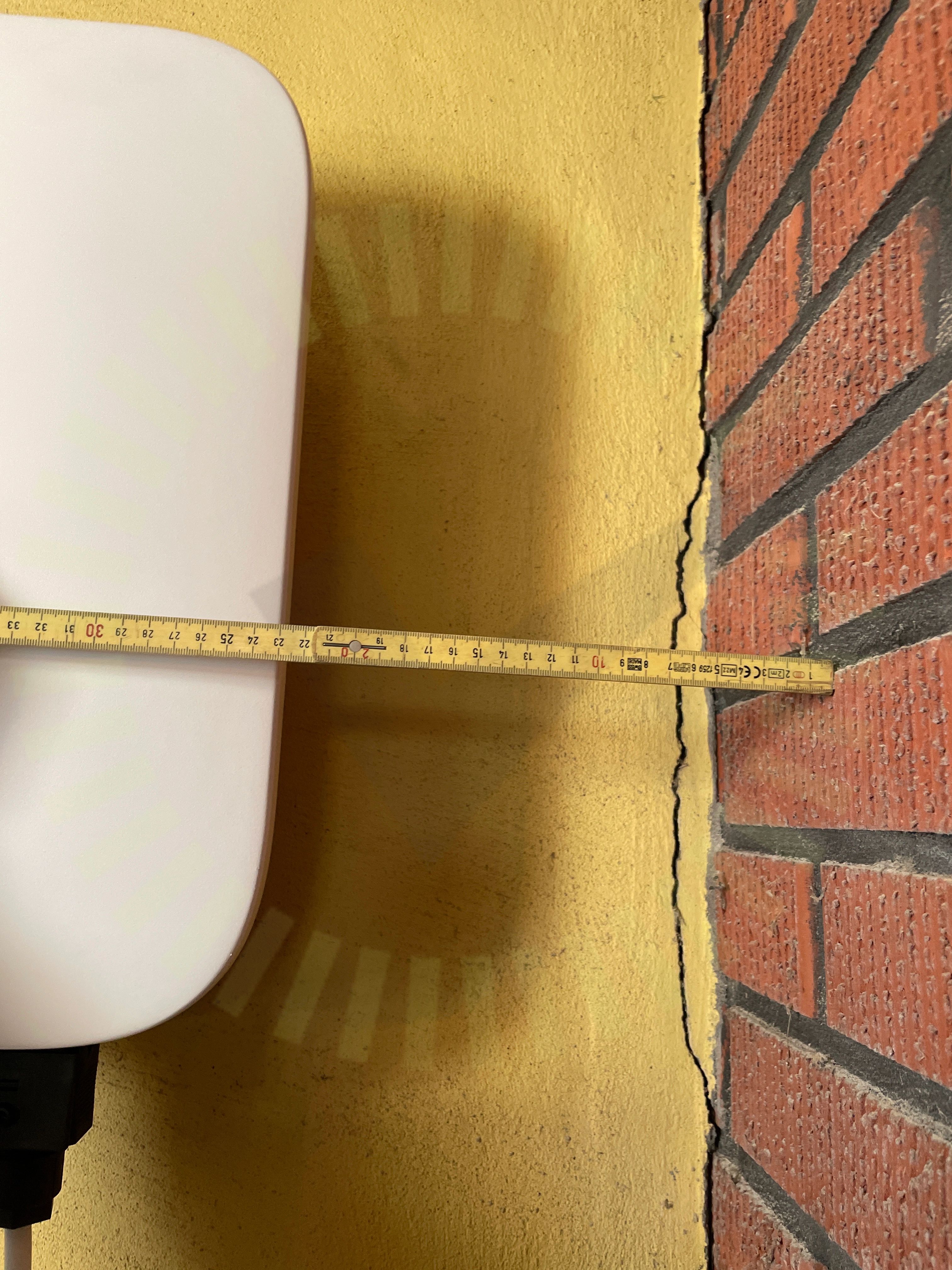

Avstånd
4.3 Avstånd

Inte godkänd

Växelriktare placerad för nära vägg

Huawei User Manual Issue 04 (2021-08-10), Sida 22

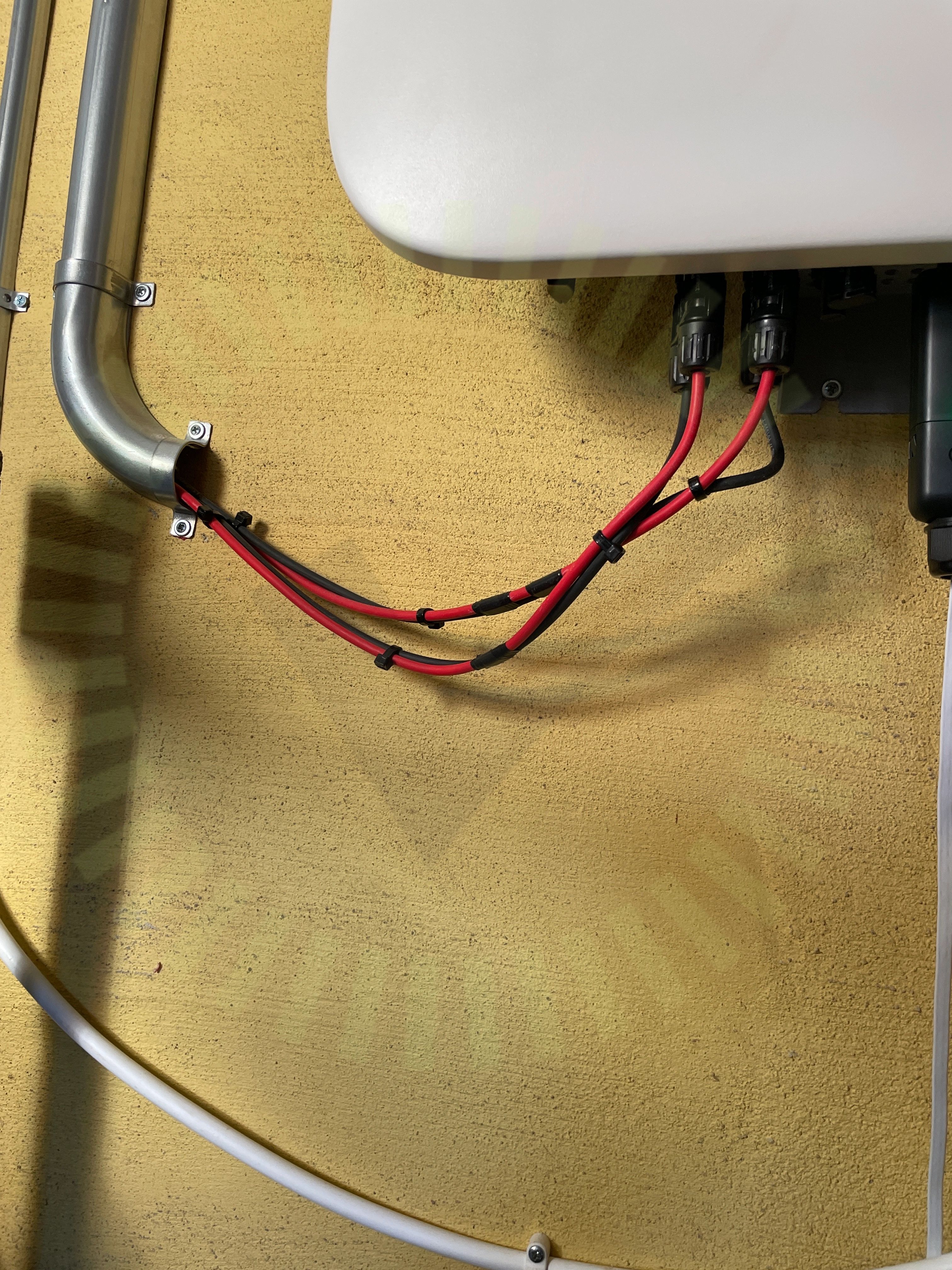

DC Förläggning
4.4 DC Förläggning

Inte godkänd

DC kablage ej uppfäst med tillräckligt stöd

SS 436 40 00 (522.8.4)

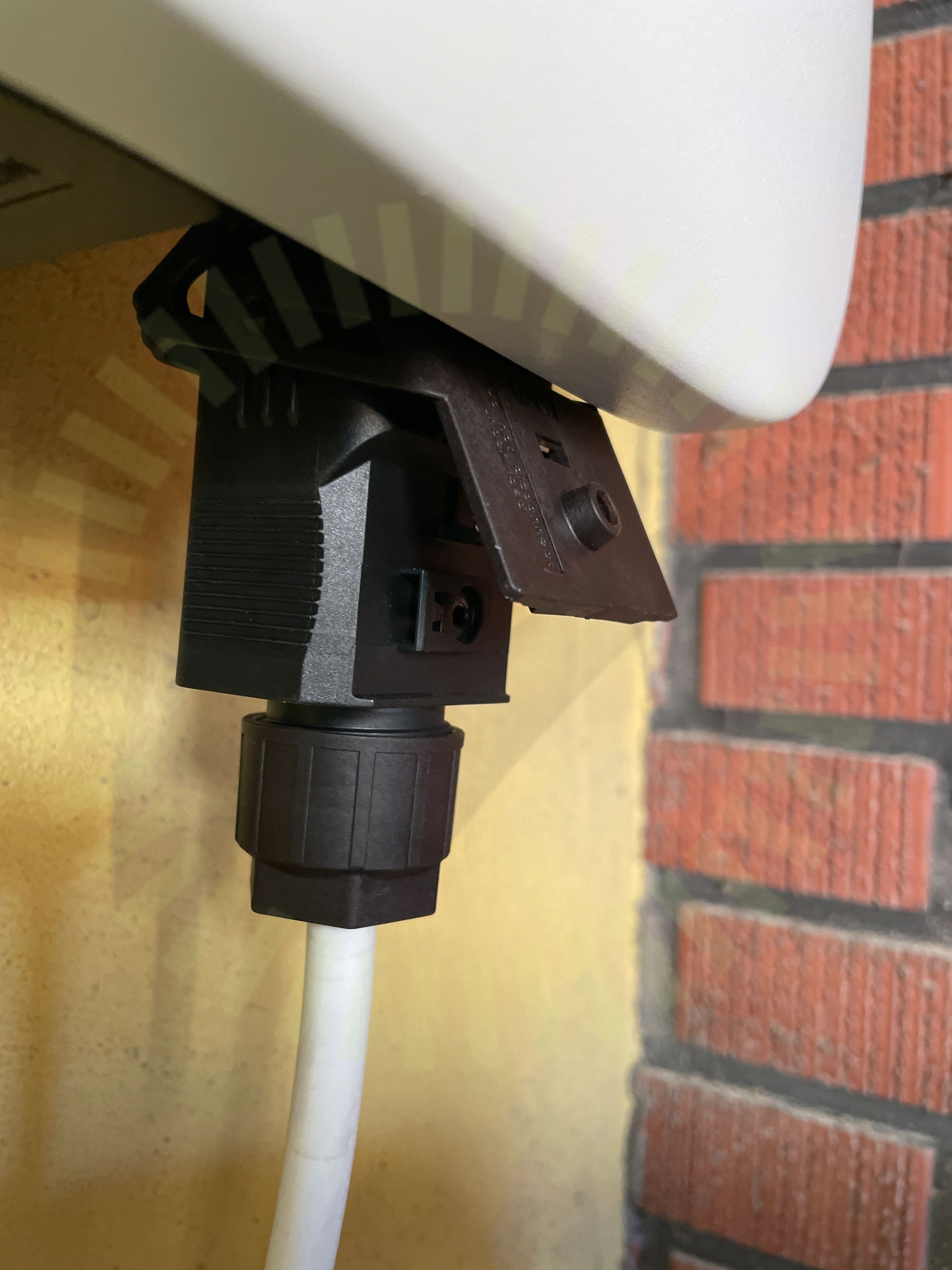

AC Anslutning
4.5 AC Anslutning

Inte godkänd

Låsningen sitter inte fast

Huawei User Manual Issue 04 (2021-08-10), Sida 36
4.6 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

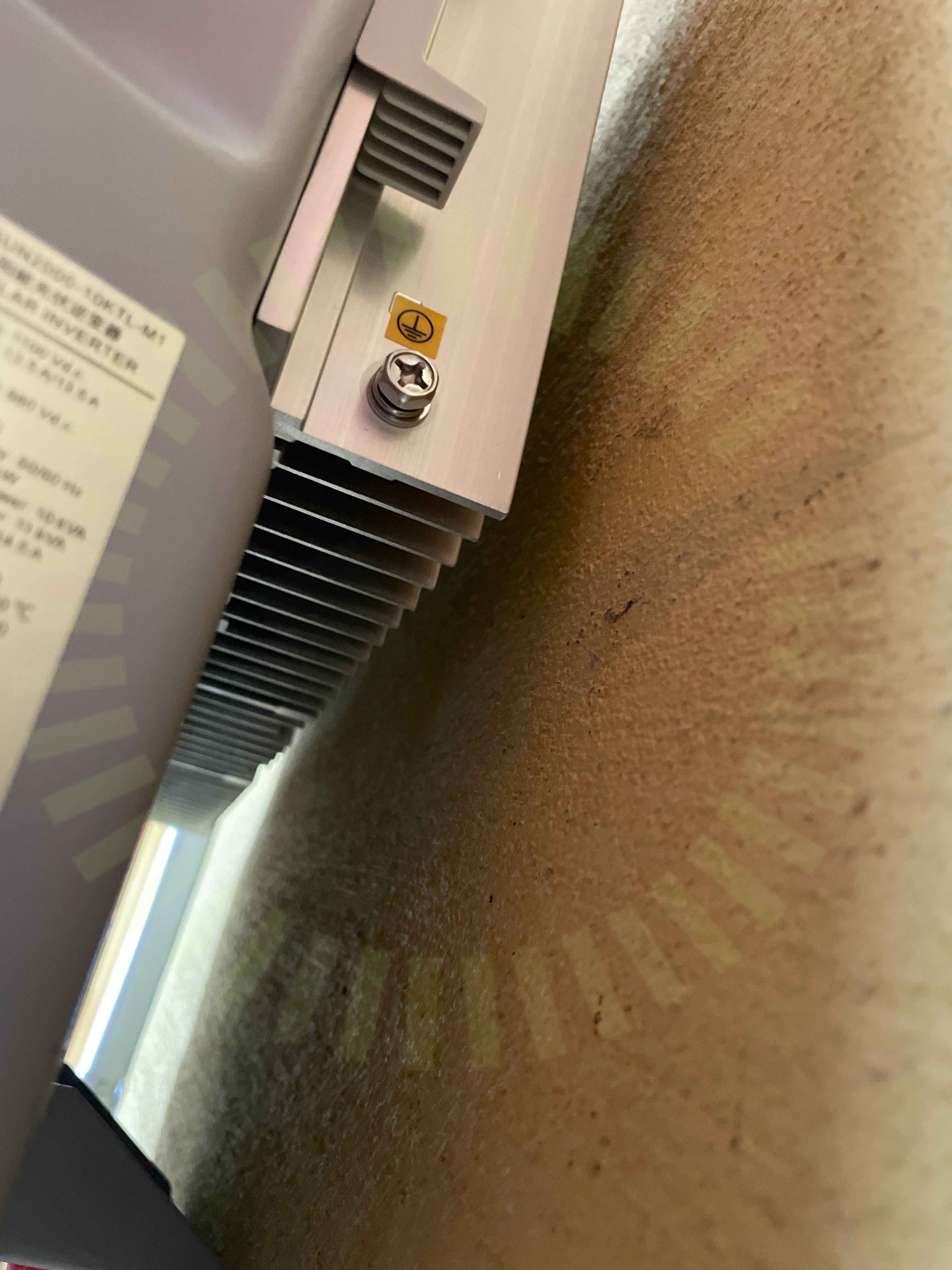

PE Chassi
4.7 PE Chassi

Inte godkänd

Växelriktarens chassi saknar extern jordpunkt.

Huawei User Manual Issue 04 (2021-08-10), Sida 34

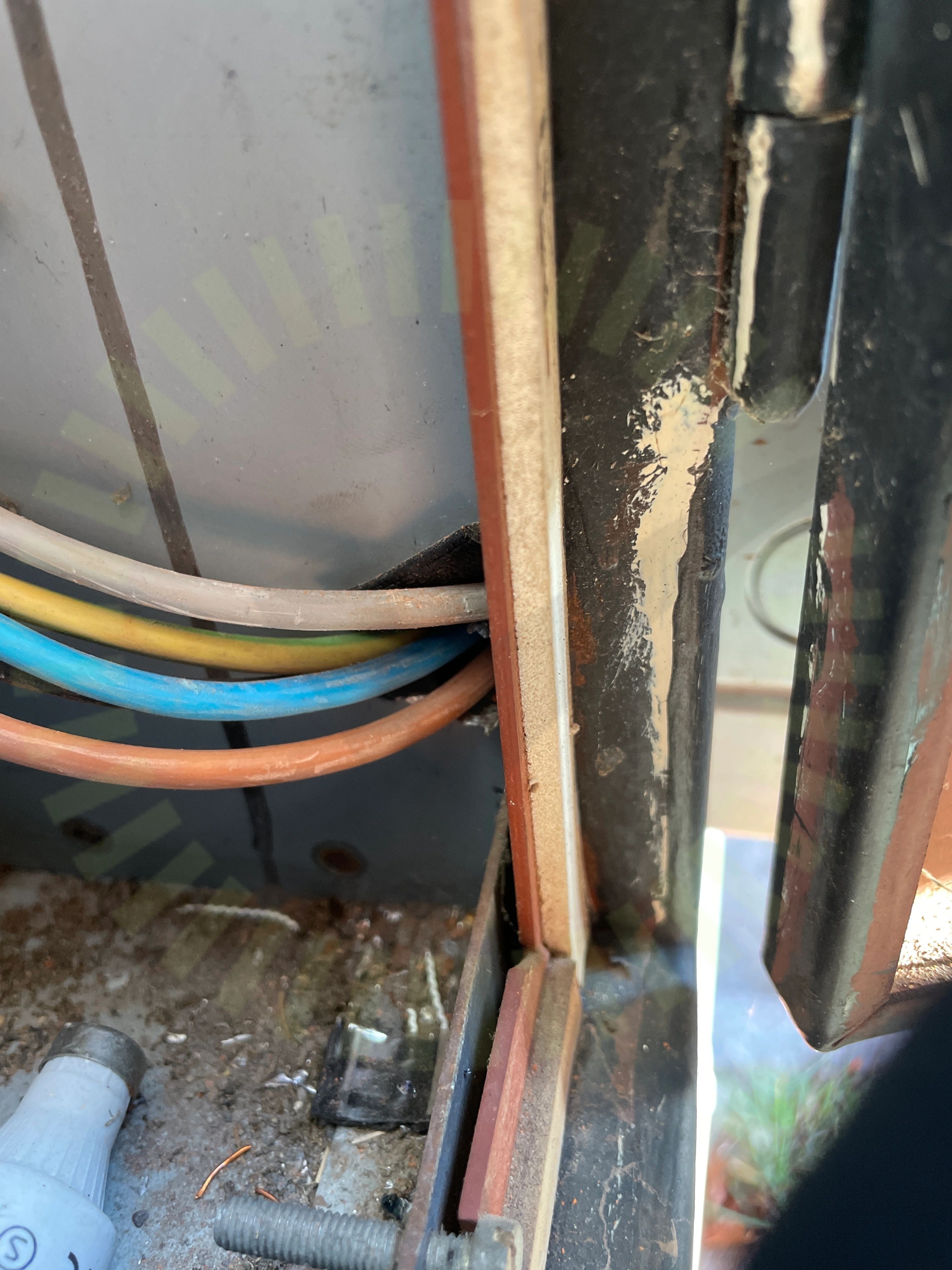

AC kabel skarp kant
4.8 AC kabel skarp kant

Inte godkänd

Kablage ligger mot skarp kant

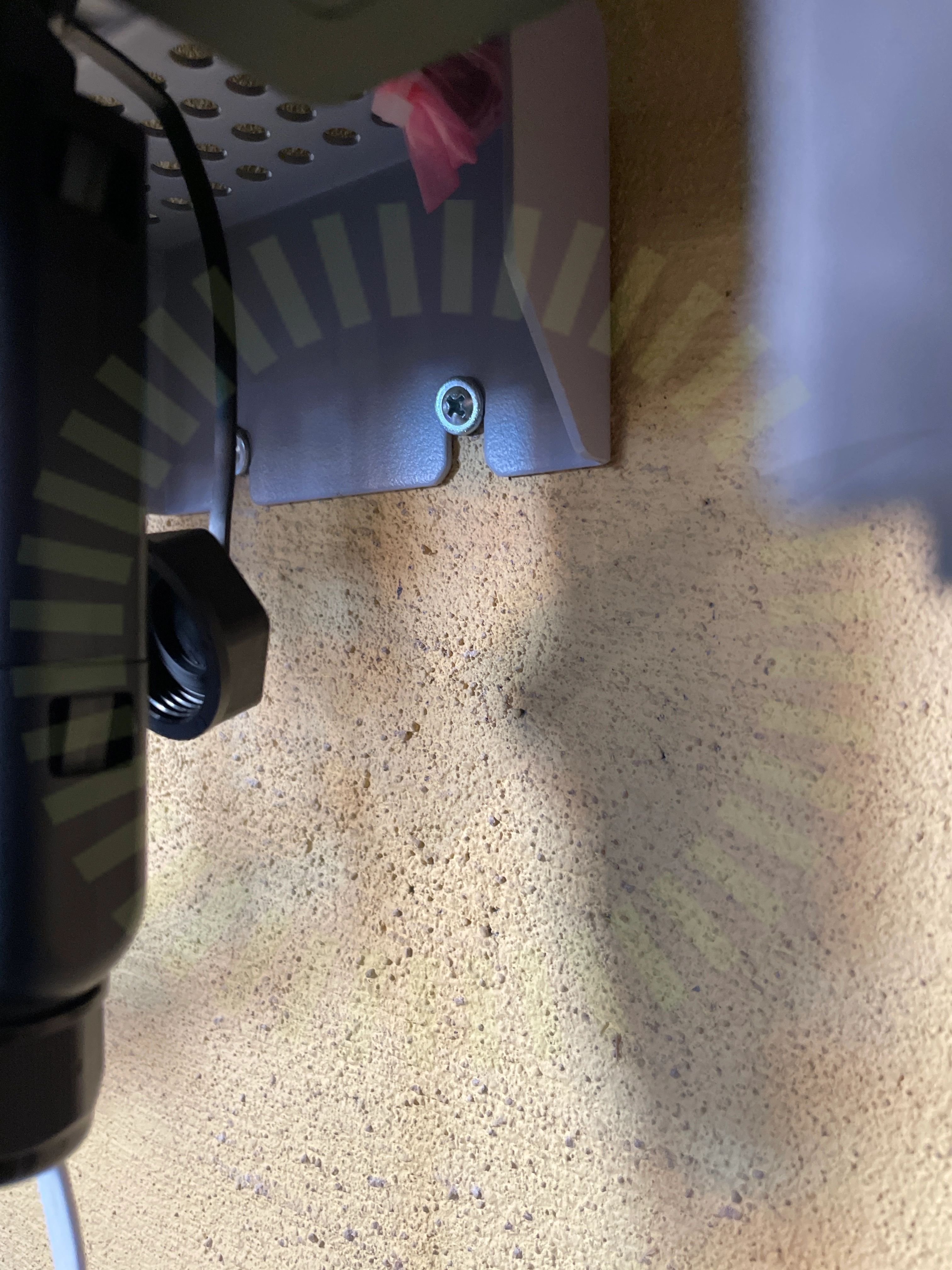

Fastsäkring av produkt
4.9 Fastsäkring av produkt

Inte godkänd

Växelriktare monterad med för klena skruv

Huawei User Manual Issue 04 (2021-08-10), Sida 26

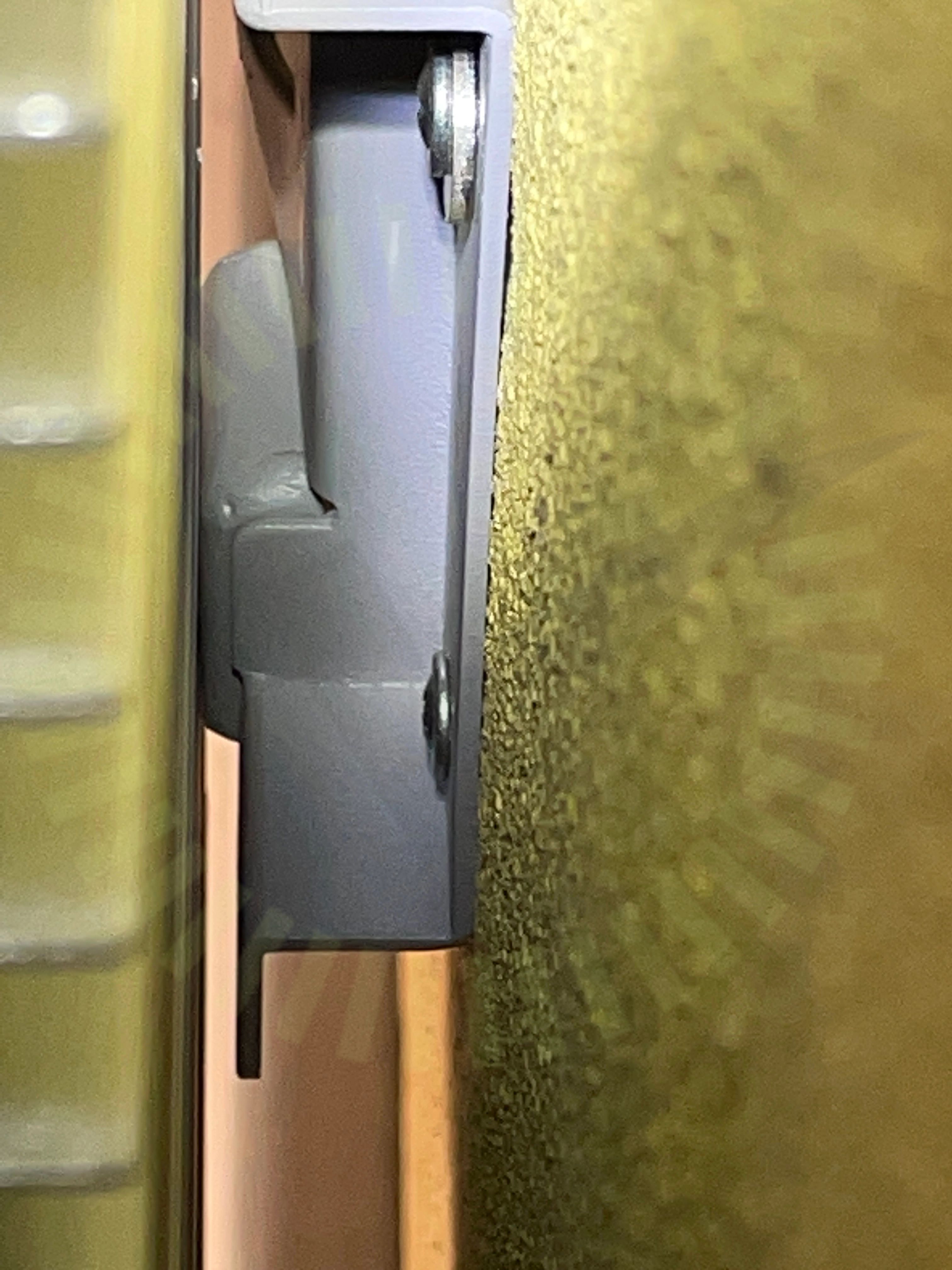

Infästning
4.10 Infästning

Inte godkänd

Monterade med för klena skruv

Huawei User Manual Issue 04 (2021-08-10), Sida 26

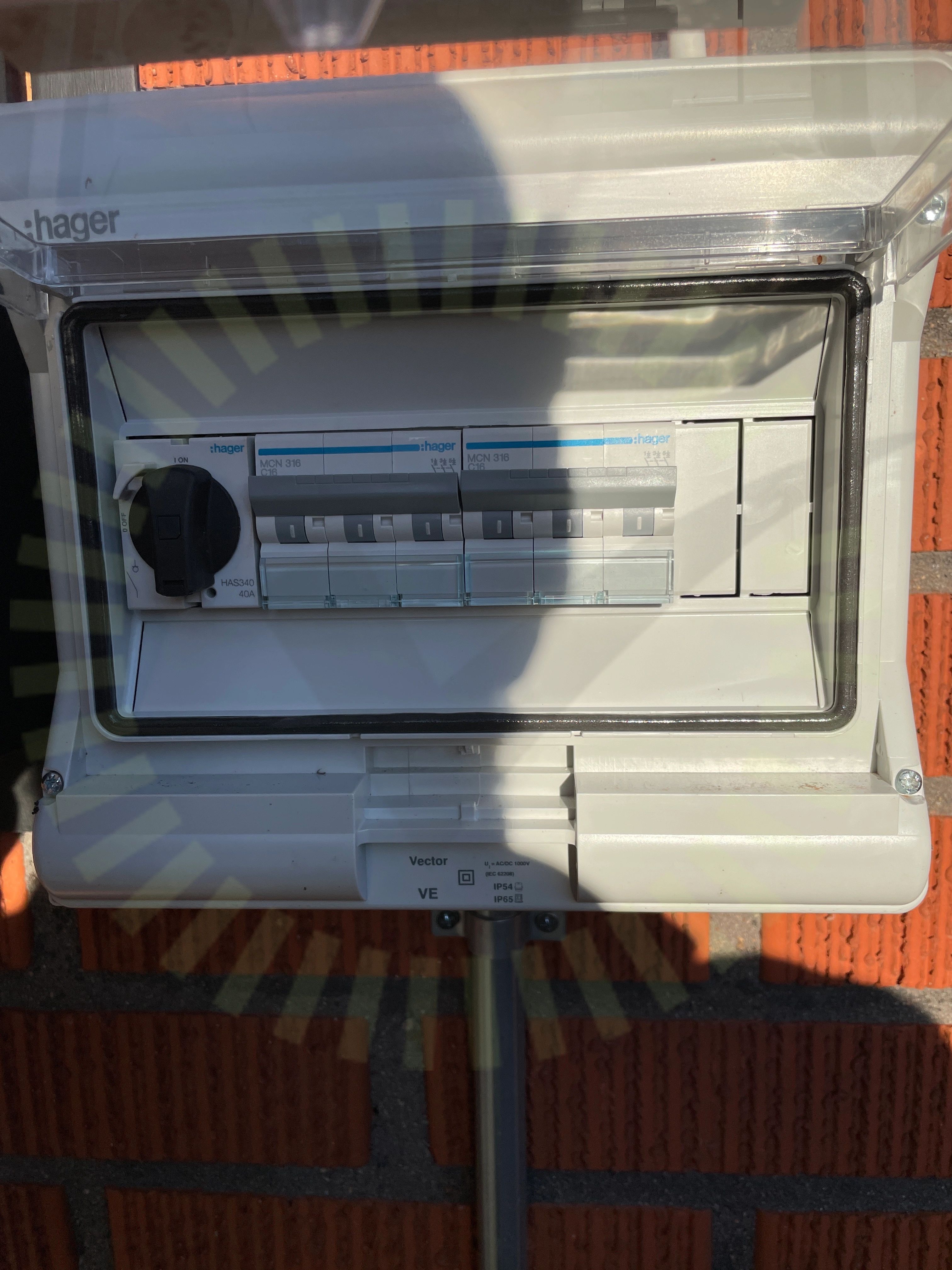

Märkning
4.11 Märkning

Inte godkänd

Säkring för växelriktare ej märkt

ELSÄK-FS 2022:1 (3 kap. 6 §)
4.12 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
17/29
AC Böjradie
Avstånd till hav
Brännbart underlag
DC Genomföringar
Kabel
AC Skador på kabel
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Huvudsäkring
Internet
Kontakter
Ledare fastspända
Skador
Säkring
Ventilation
Vinkel
