Besiktningsrapport

Besiktningens betyg

6.9

/10
Installation av
CellSolar
Datum
17 maj 2022
Ort
Uddevalla, Västra Götalands län

Skenskarvar

Skenskarvar

Skenornas infästning

Skenornas infästning

Infästningar i takstol

Infästningar i takstol

+ 5

+ 5
84% godkända
16% ej godkända

Om installationen

Paneler

SunTech: STPXXXS - C72/V

Optimerare

SolarEdge: S-Serie

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Säkerhetsbrytare AC

CellSolar

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Säkerhetsbrytare AC

Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad

Varselmärkning

Anmärkningar
1/5
2.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/5
Informering av solceller
Märkning
Varning för backspänning
Ej tillgängligt vid besiktning
1/5
Tillförlitligt fäst

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar
6/19

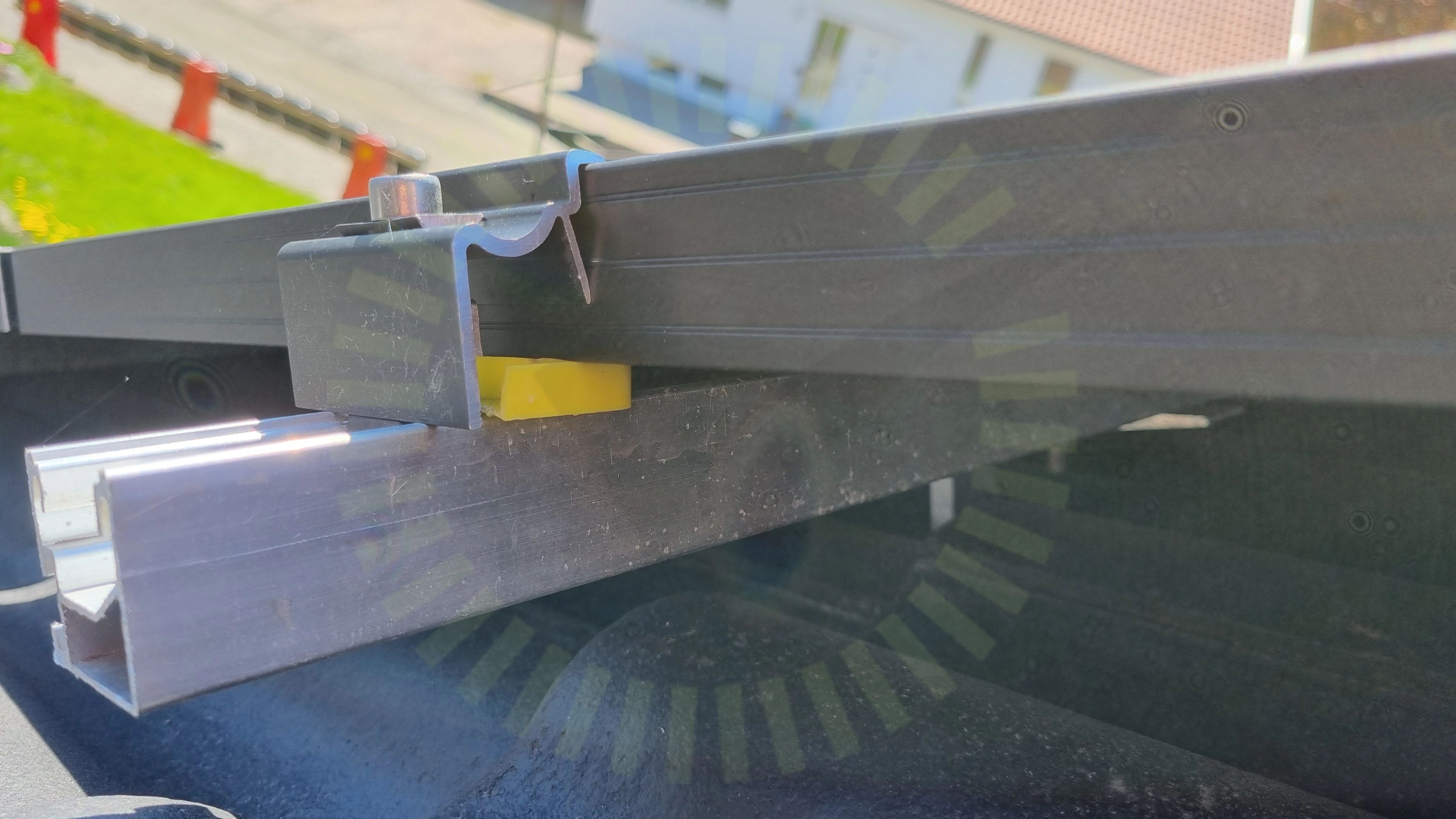

Shims
3.1 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart och godkäns inte av tillverkaren av montagesystemet.

Tillverkarens anvisningar

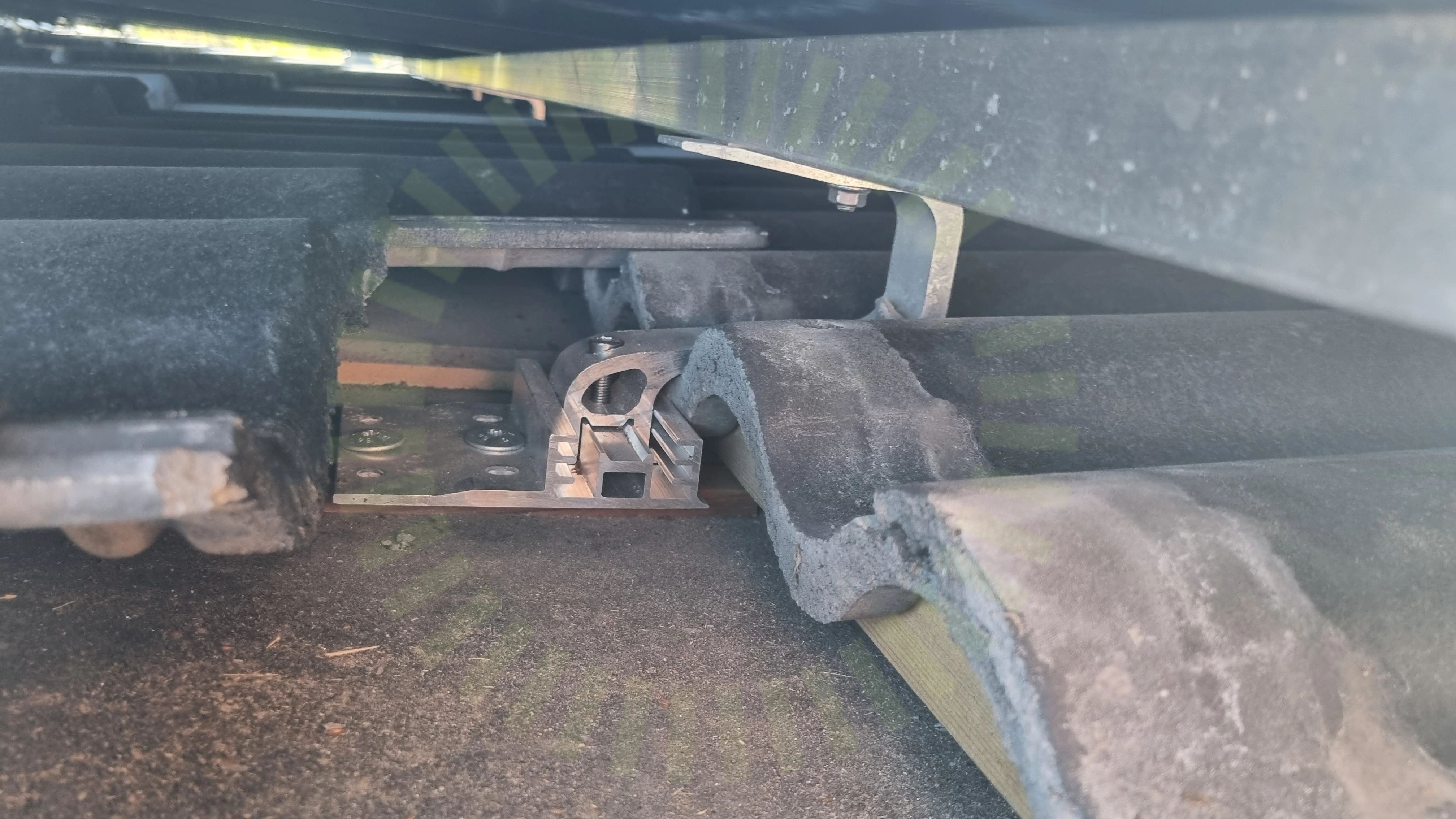

Infästningar i råspont
3.2 Infästningar i råspont

Inte godkänd

Tillverkaren krav vid installation i råspont uppfylls inte.

Tillverkarens anvisningar

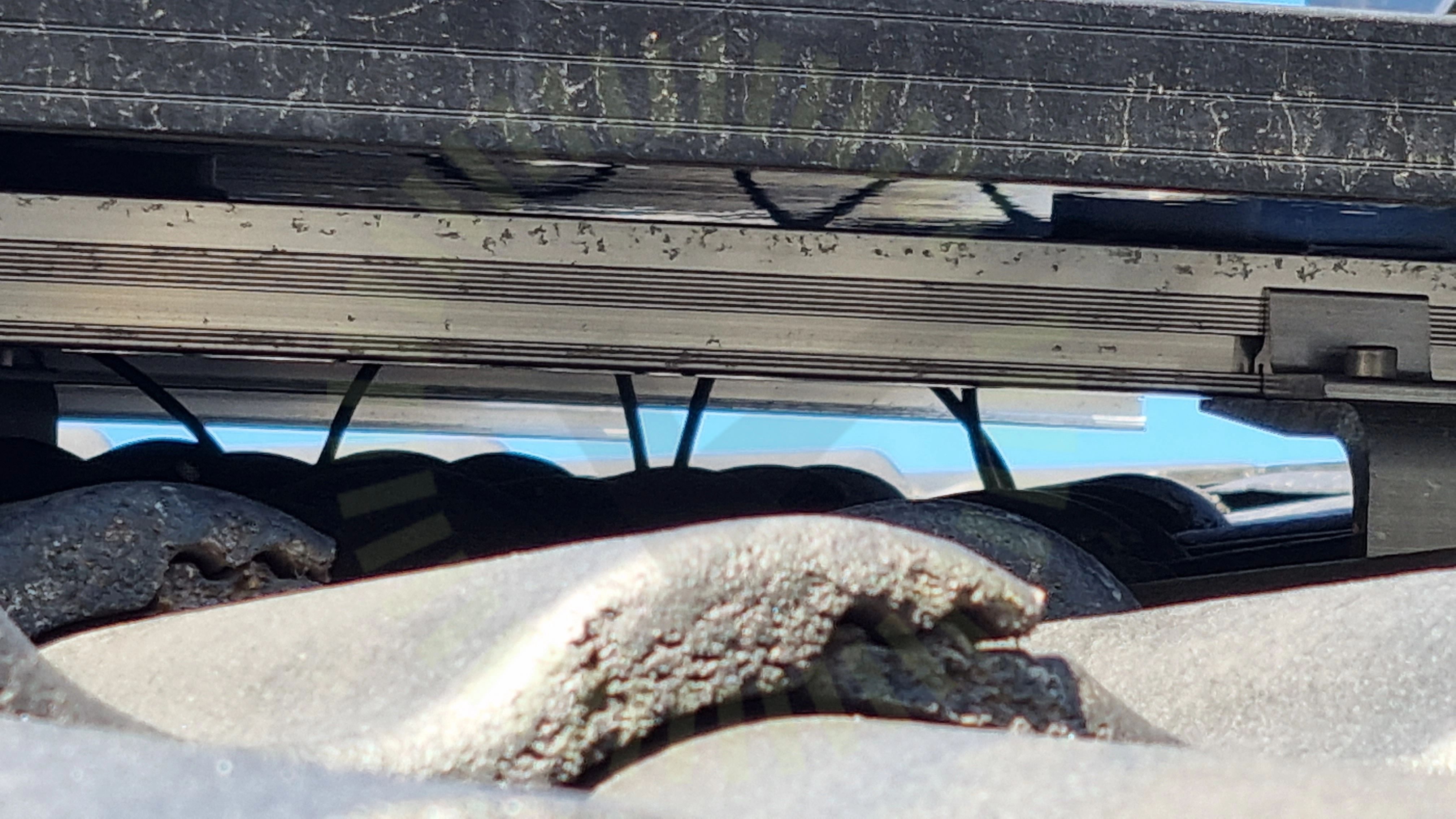

Kabeluppfästning
3.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

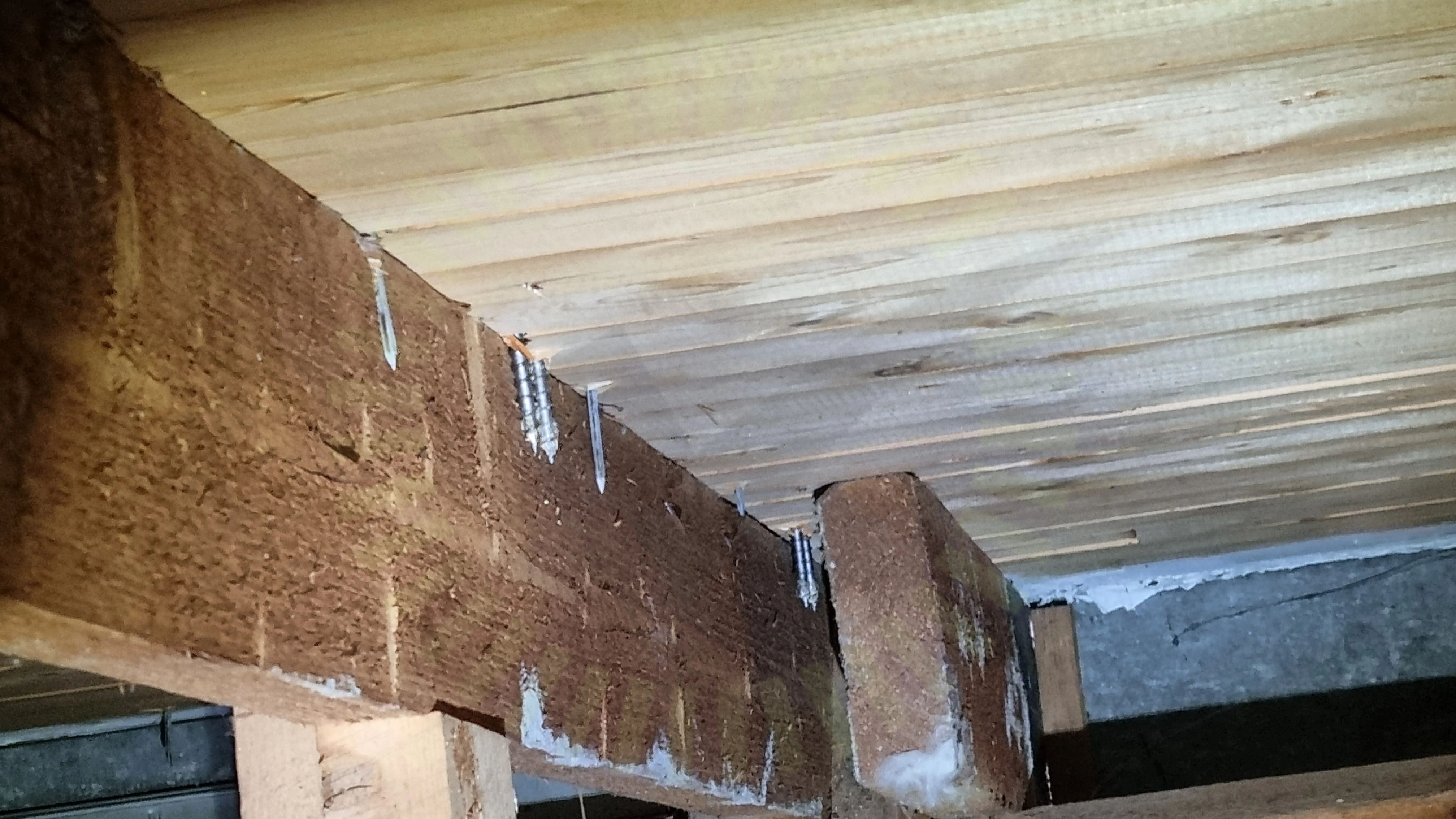

Infästningar i takstol
3.4 Infästningar i takstol

Inte godkänd

Stort antal skruv har helt missat takstol samt ett antal som spräckt takstolarna.

Tillverkarens anvisningar

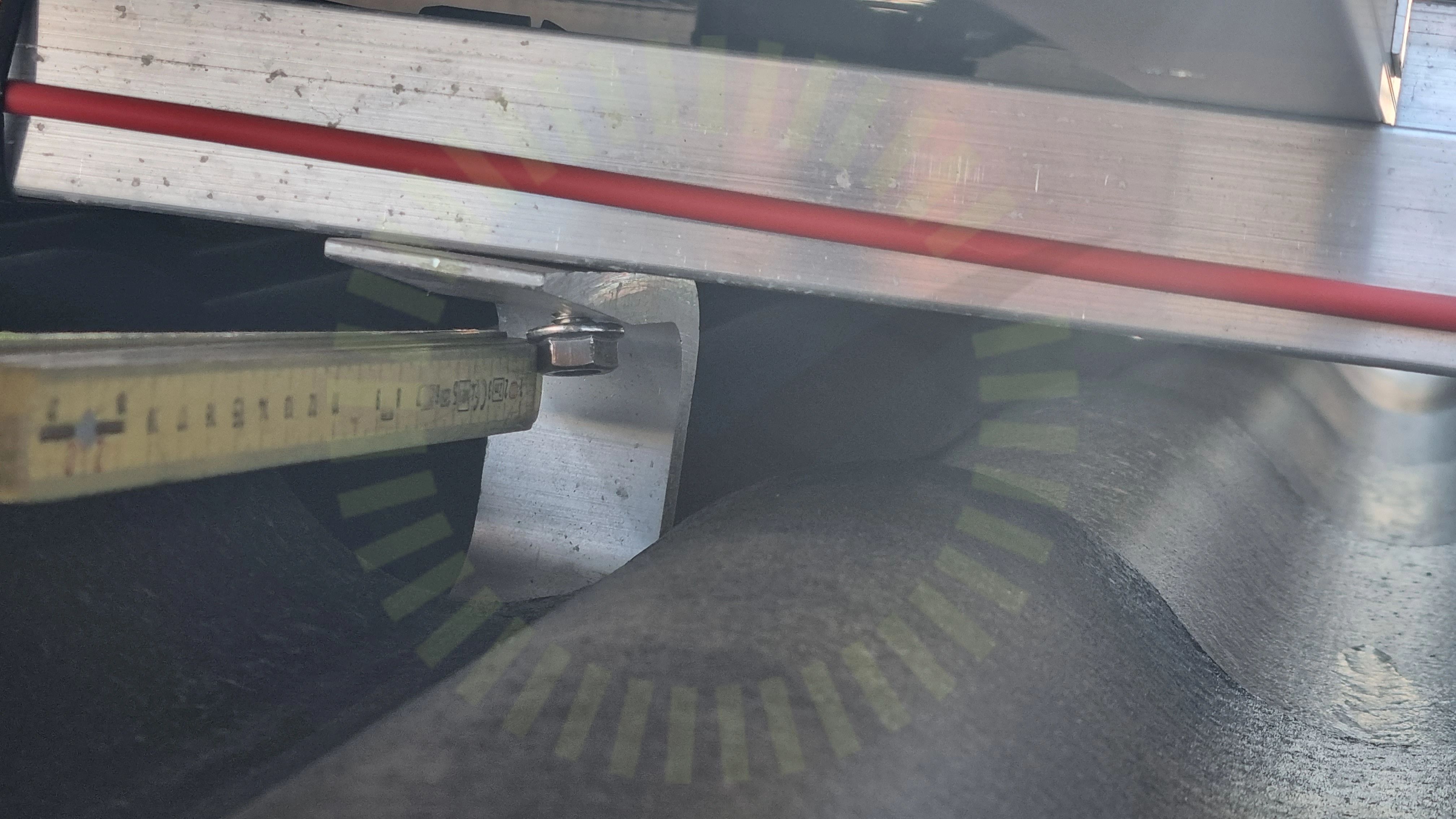

Skenornas infästning
3.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst korrekt i krokar.

Tillverkarens anvisningar

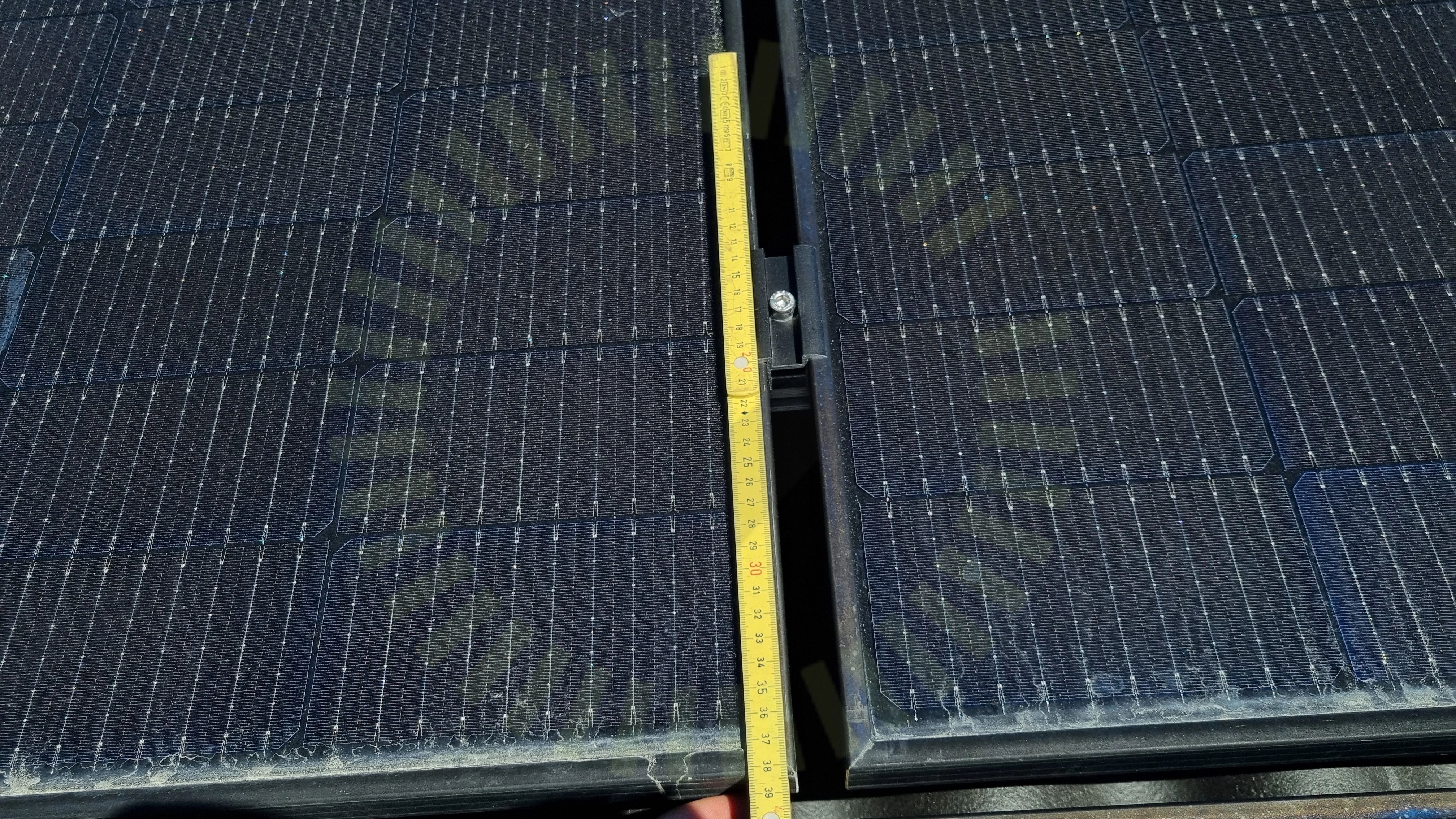

Skenskarvar
3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Skenskarvar saknas.

Tillverkarens anvisningar
Godkända kontrollpunkter
13/19
Förutsättningar
Främmande material
Infästningarnas CC mått
Mittklämmor
Skador
Skarp kant
Skenornas överhäng
Skydd
Slutklämmor
Snö- och Vindlastberäkning
Takpannor under betongkrok
Urspårning av betongpannor
Väderbeständigt material

Villa, SolarEdge: S-Serie

Anmärkningar
1/5

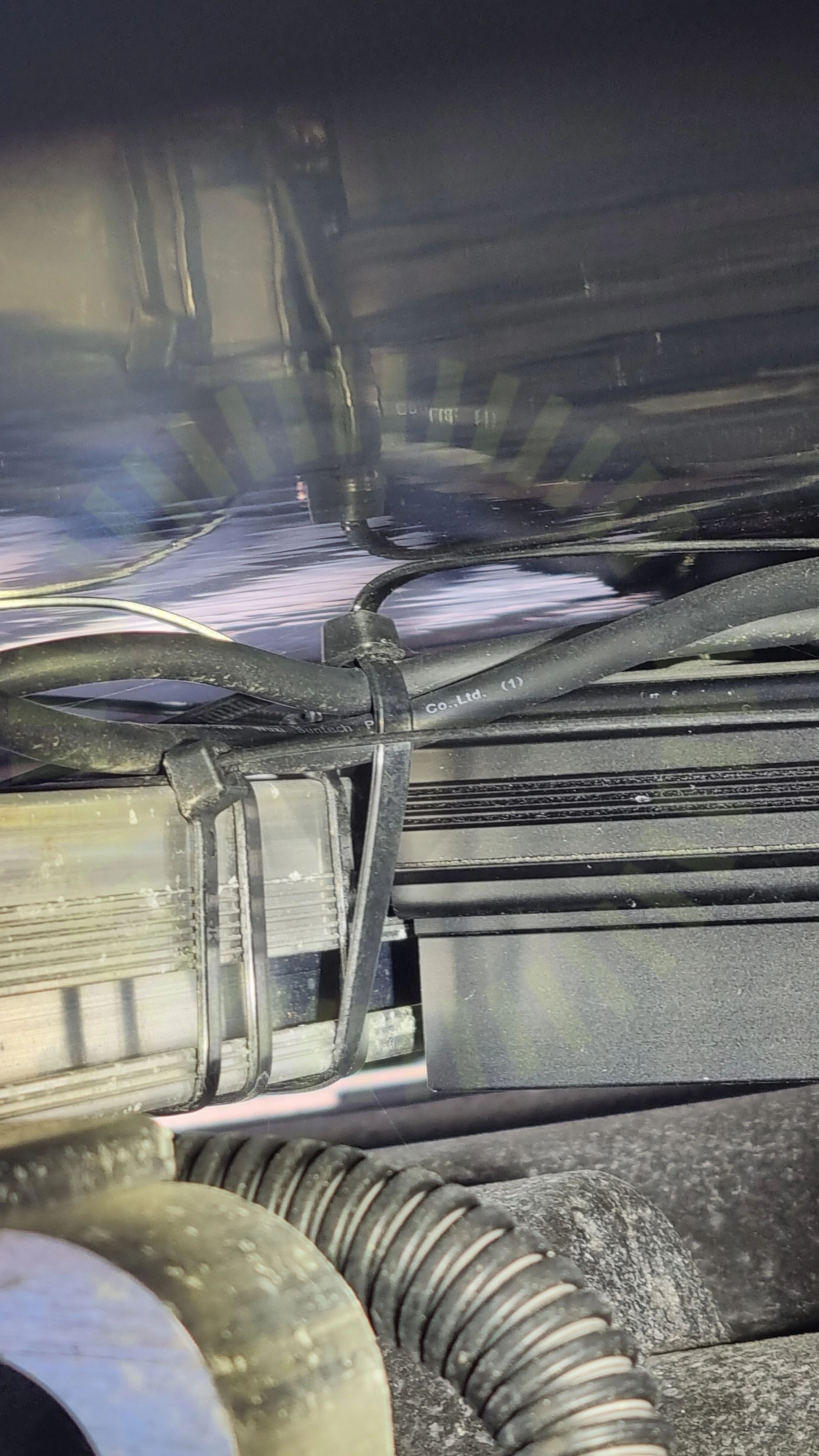

Optimerare: Placering
4.1 Optimerare: Placering

Inte godkänd

Optimerare är inte placerade enligt tillverkarens anvisningar.

Tillverkarens anvisningar
Godkända kontrollpunkter
4/5
Optimerare: Dragavlastade
Optimerare: Fastsäkring av produkt
Optimerare: Kompatibilitet
Optimerare: Kontakter

Villa, SunTech: STPXXXS - C72/V

Anmärkningar
2/13

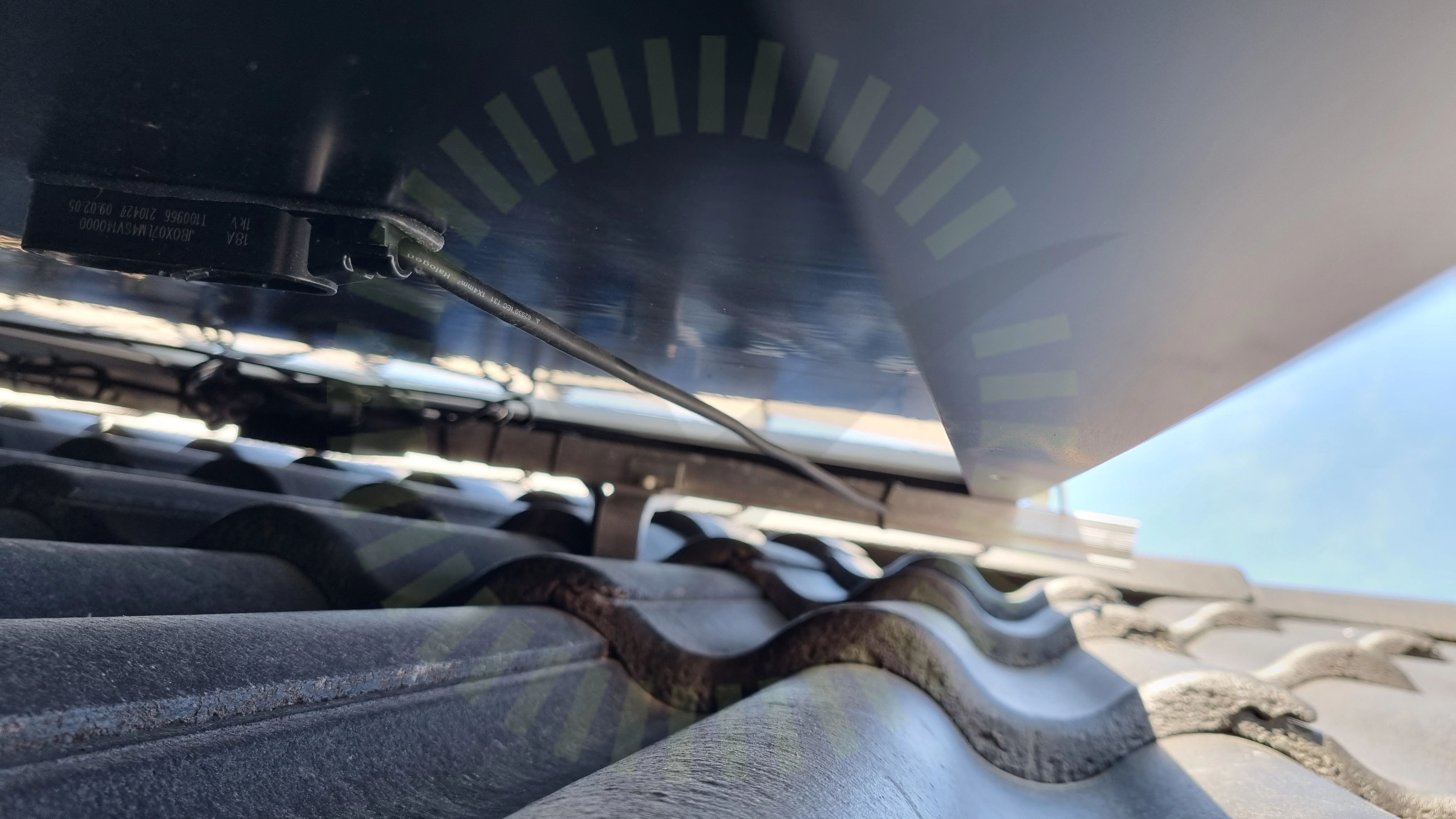

Kablar: Dragavlastade
5.1 Kablar: Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)
Solpaneler: Fästen: Placering
5.2 Solpaneler: Fästen: Placering

Inte godkänd

Fästen är inte placerade inom tillverkarens godkända klämzon.

Tillverkarens anvisningar
Godkända kontrollpunkter
11/13
Kontakter: Förbindelse
Placering: Höjdskillnad
Ram: Dräneringshål
Solpaneler: Avstånd till tak (Rek.)
Solpaneler: Bakstycke: Föremål
Solpaneler: Fästen: Storlek
Solpaneler: Lutning
Solpaneler: Mellanrum
Solpaneler: Skador
Solpaneler: Skugga
Sträng: Förläggning

Växelriktare

Anmärkningar
1/20
6.1 Dokumentation Växelriktare

Inte godkänd

Resultatrapporten från projektering av växelriktaren saknas.

Godkända kontrollpunkter
19/20
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
DC Genomföringar
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Kabel
Placering: Avstånd
Placering: Infästning
Placering: Vinkel
Säkring
Växelriktare: Placering: Ventilation
Växelriktare: El: Förskruvning
Växelriktare: El: Kontakter
Växelriktare: El: Tätningsinsatts
Växelriktare: Placering: Utrymme
Växelriktare: Placering: Värmeutveckling
