Besiktningsrapport

8.0

Installation av
Mariebergs Brasvärme & Solenergi
Datum
20 juli 2023
Ort
Vendelsö, Stockholms län

Takkrokarnas CC

Takkrokarnas CC

Takkrokarnas CC

Takkrokarnas CC

Kopplingslåda

Kopplingslåda

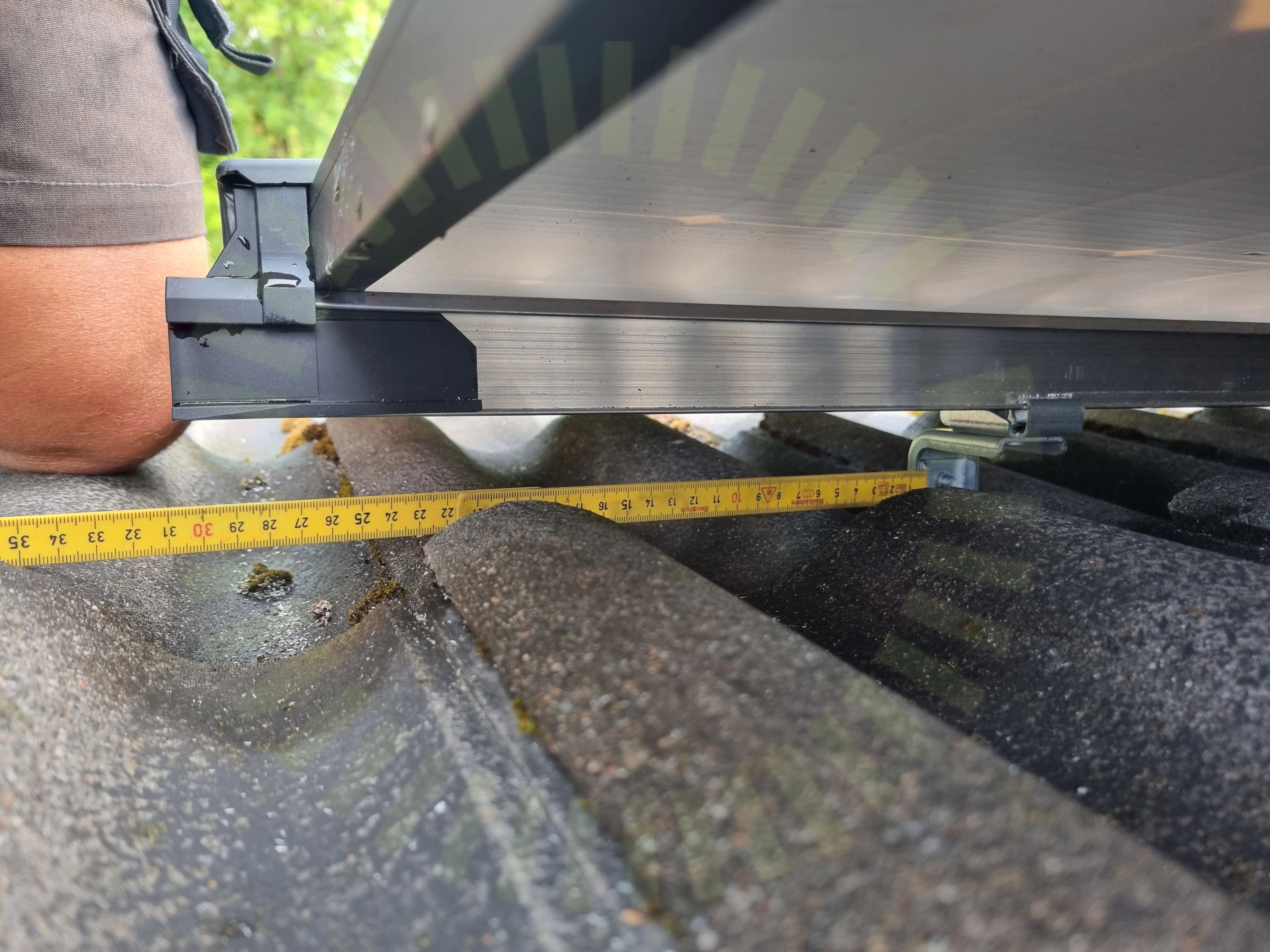

+ 26

+ 26
80% godkända
20% ej godkända

Om installationen

Paneler

Longi: LR5-54HTH

Paneler

Longi: LR5-54HTH

Montagesystem

Weland Stål: Läktfästen

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GoodWe: ET 15-30kW Series

Växelriktare

GoodWe: SDT G2 PLUS+ Series

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Bilddokumentation AC

Tillbehör

Säkerhetsbrytare DC

Tillbehör

Undercentral

Tillbehör

GoodWe: GM1000D

Mariebergs Brasvärme & Solenergi

Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
4/6
1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

1.4 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
2/6
Avtal
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering

Säkerhetsbrytare DC

Anmärkningar
1/6
Förskruvningar

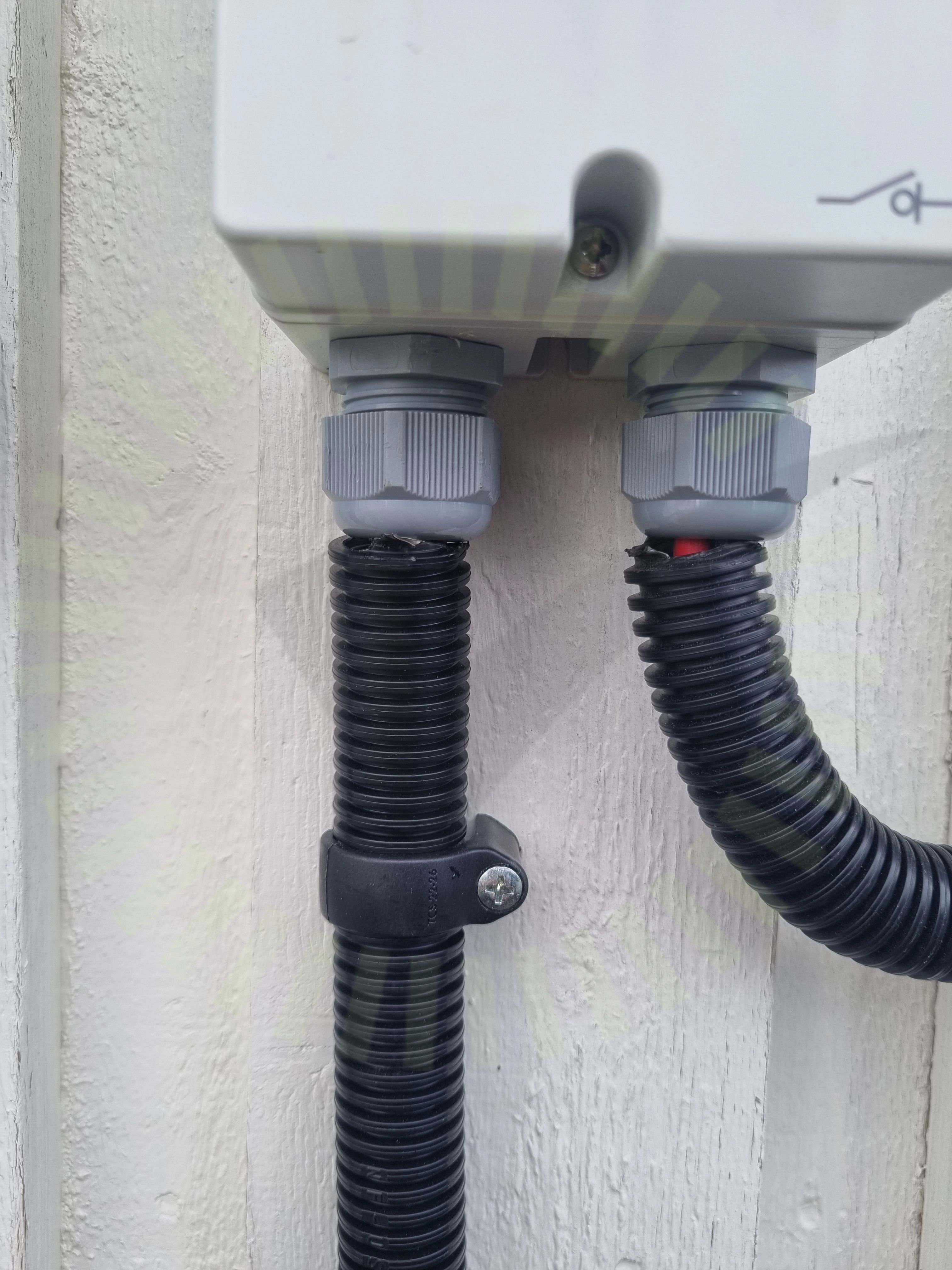

3.1 Förskruvningar

Inte godkänd

Förskruvningar håller inte tätt. Förskruvning sitter löst.

SS 436 40 00 (522.6.4) (712.526.102)
Godkända kontrollpunkter
5/6
Böjradie
Egenskaper
Infästning
Placering
Rakt monterad

Tak 1, Longi: LR5-54HTH

Anmärkningar
3/16
Föremål mot bakstycke

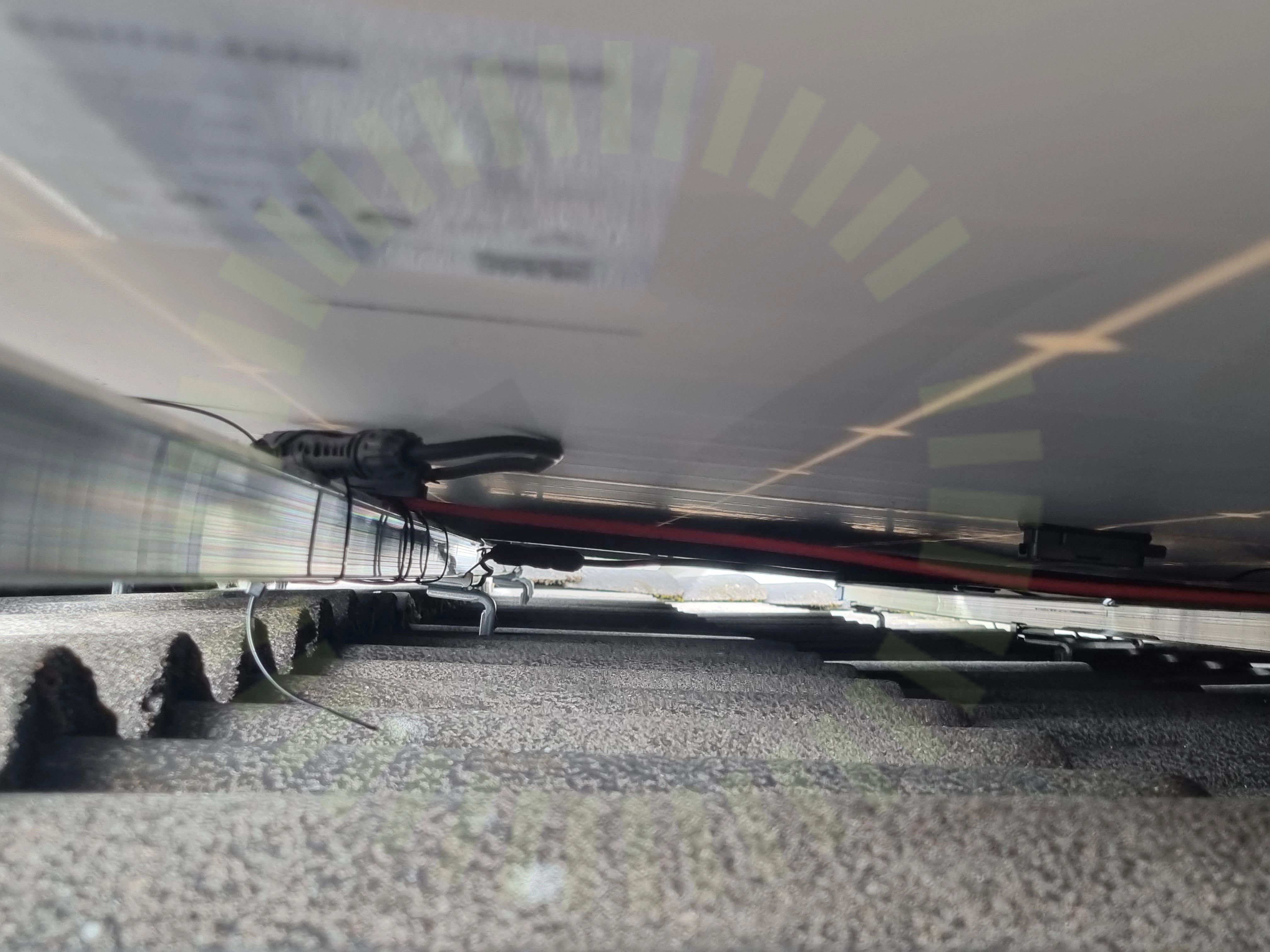

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Klämmornas placering

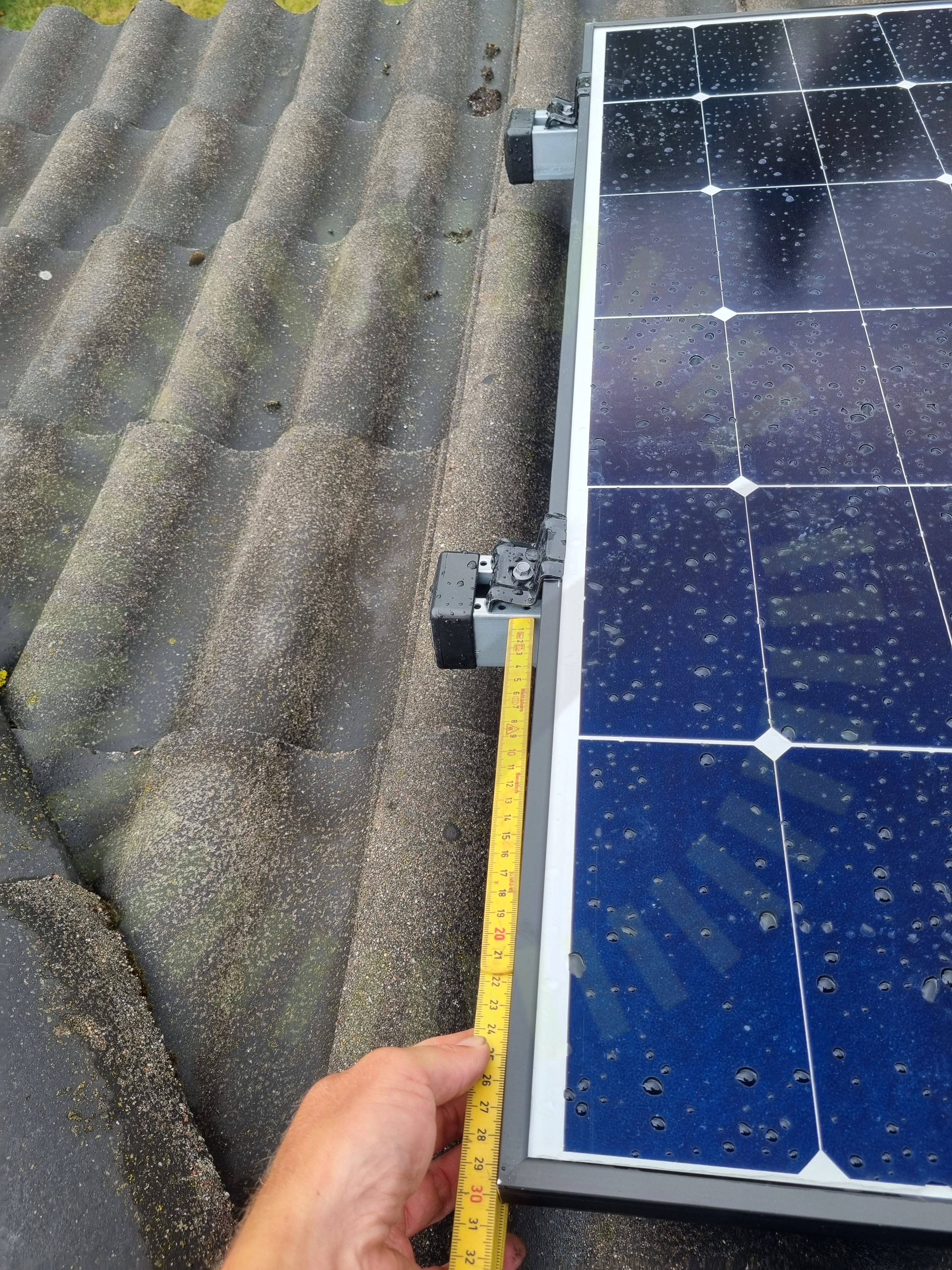

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. 300 mm på kortsida

Installation Manual for LONGi Solar PV Modules, V15, Sida 16
Kopplingslåda

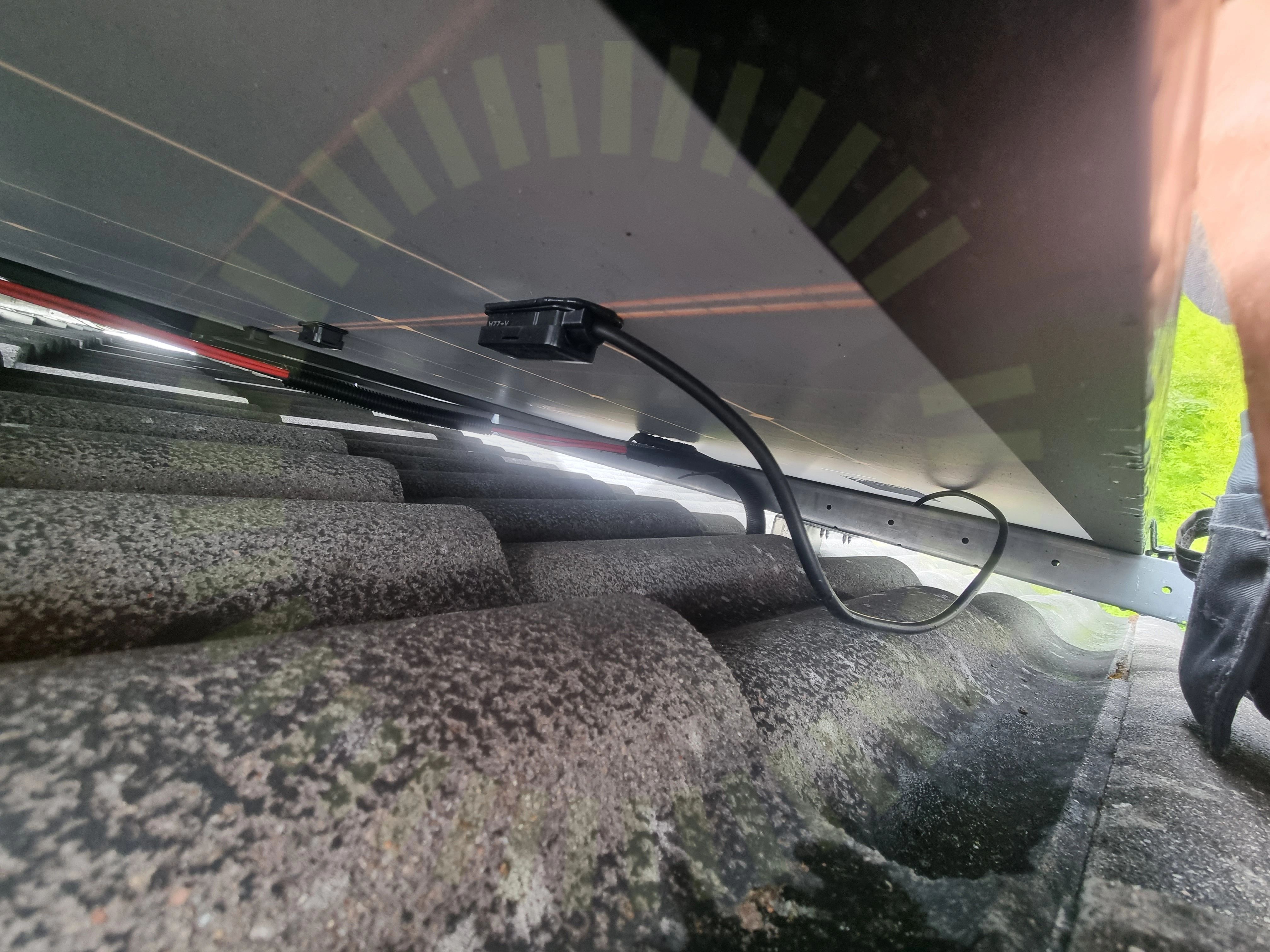

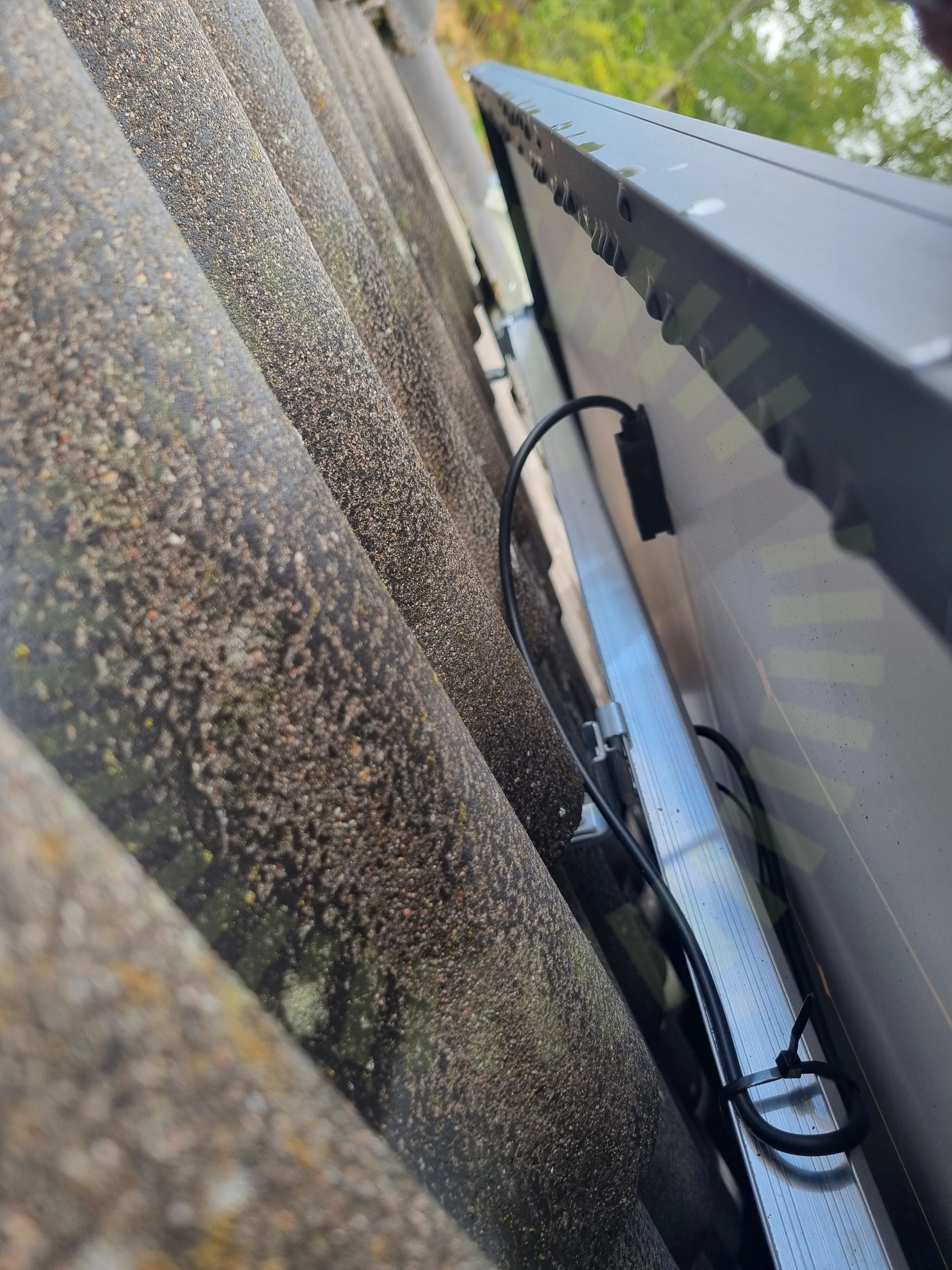

4.3 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

Godkända kontrollpunkter
10/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Mellanrum
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Överlappning
Ej tillgängligt vid besiktning
3/16
Kontaktdon
Panelkablagets böjradie
Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar
6/24
Glipa mellan takpannor

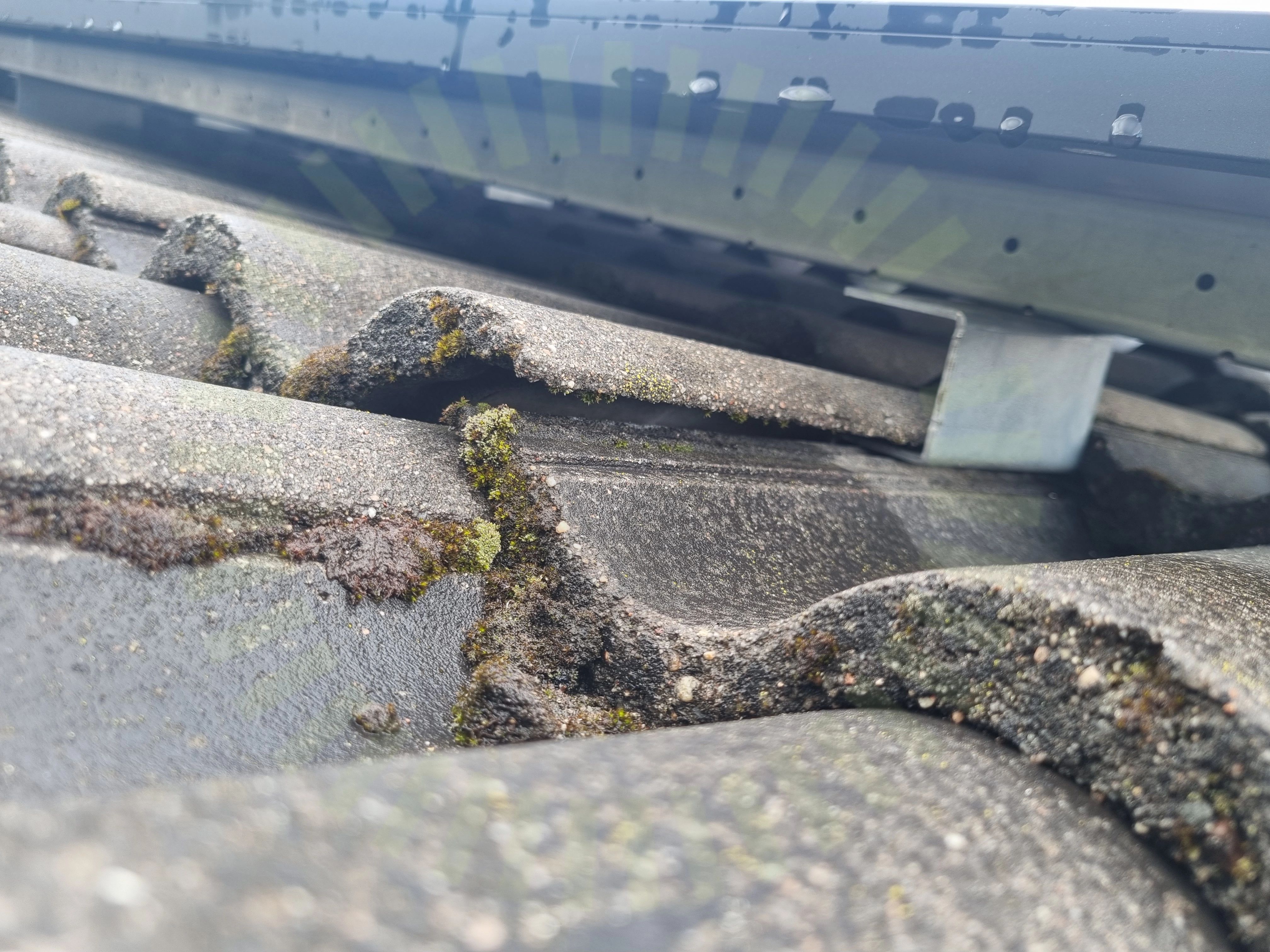

5.1 Glipa mellan takpannor

Inte godkänd

Ej utslipade pannor, glipa mellan pannor.

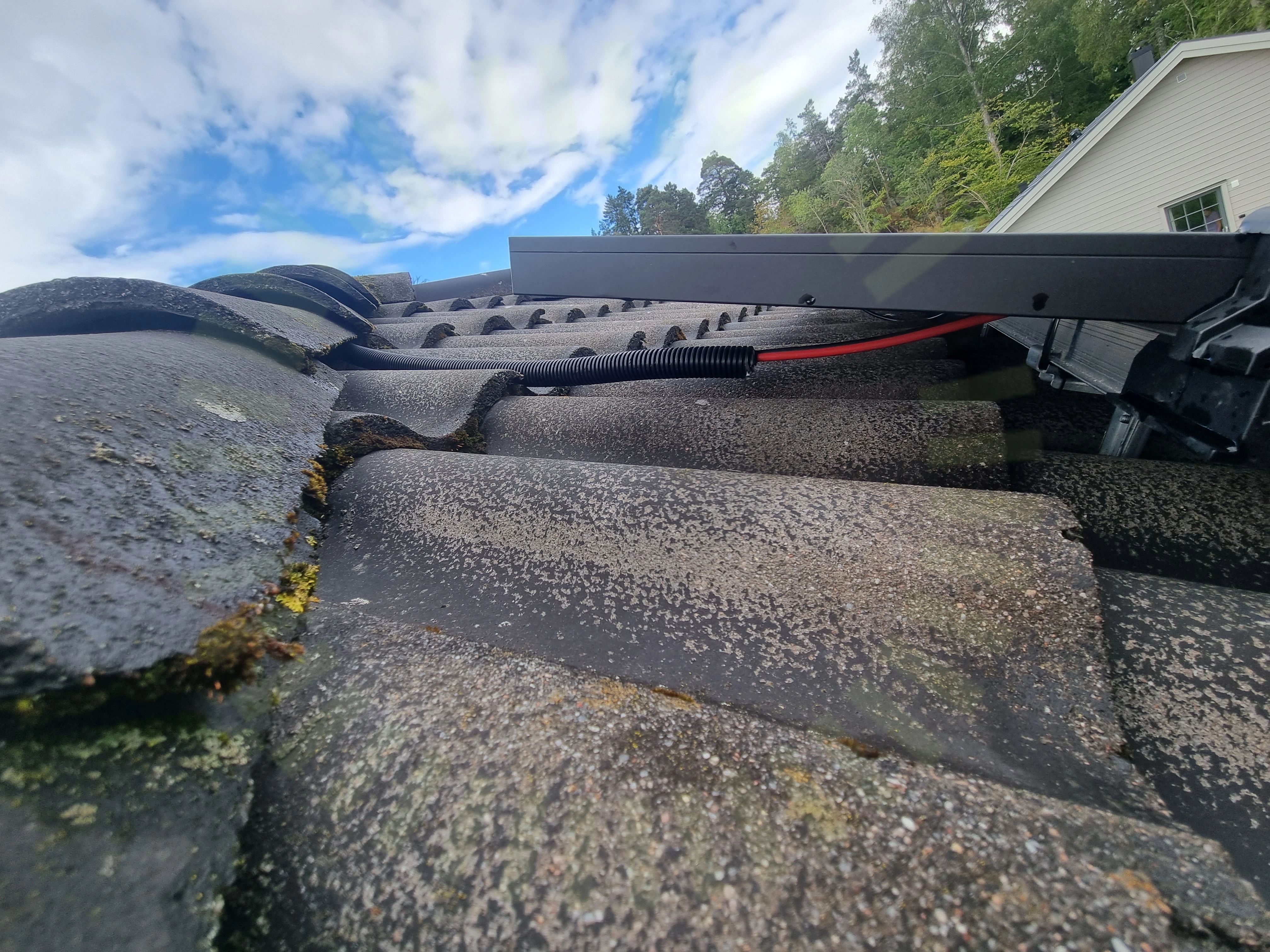

Kabeldragning mellan takytor

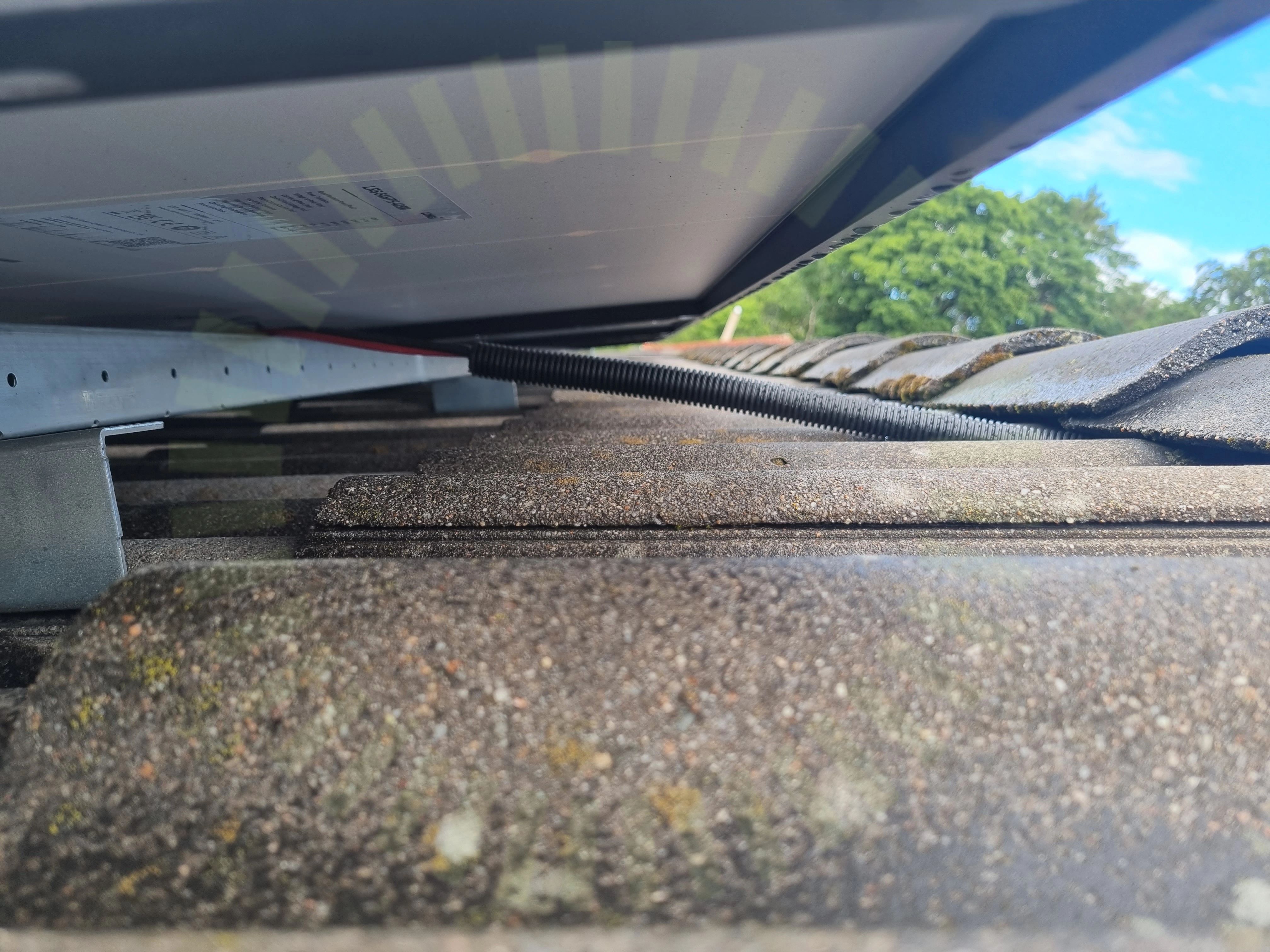

5.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

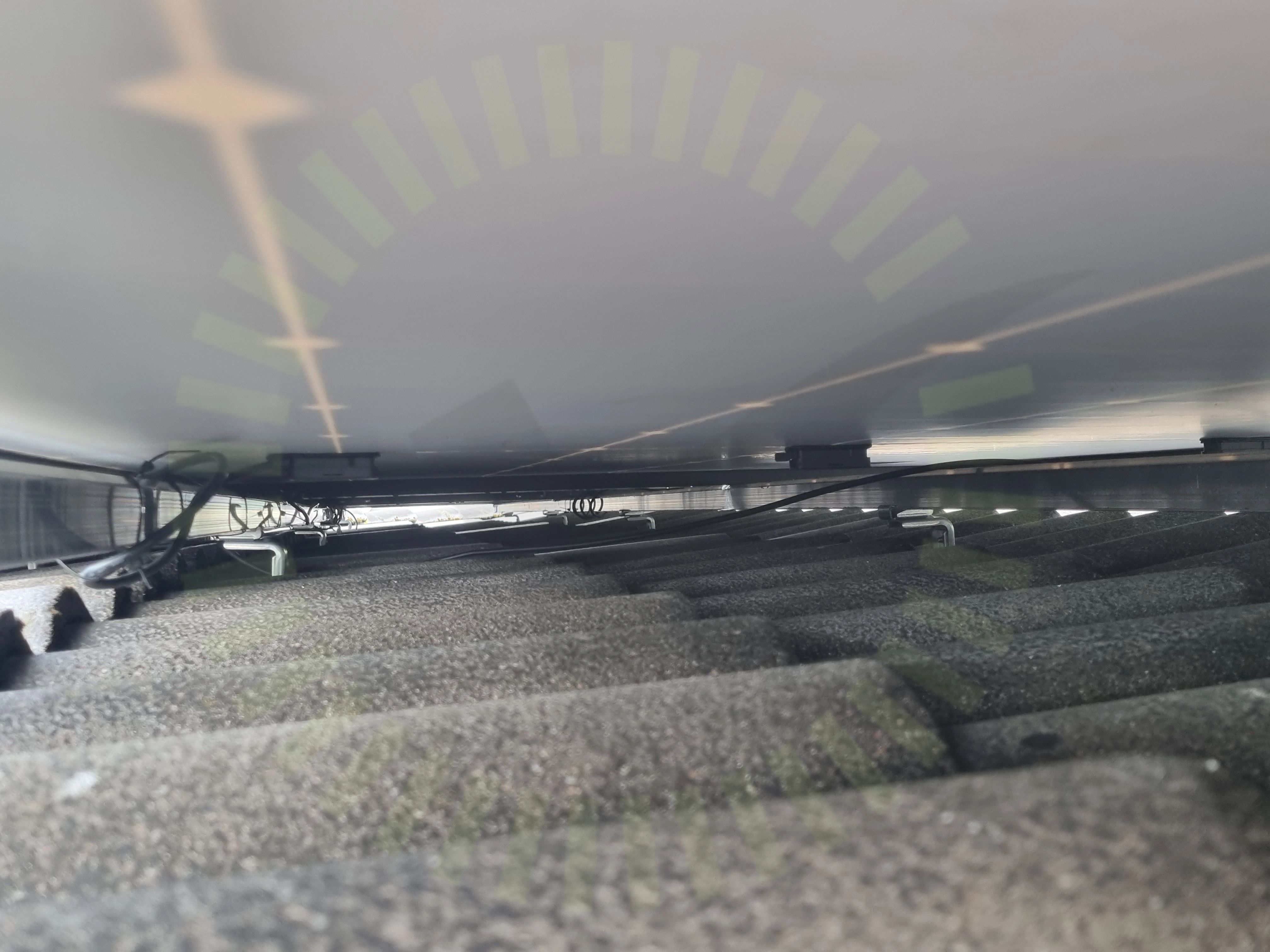

Kabeluppfästning

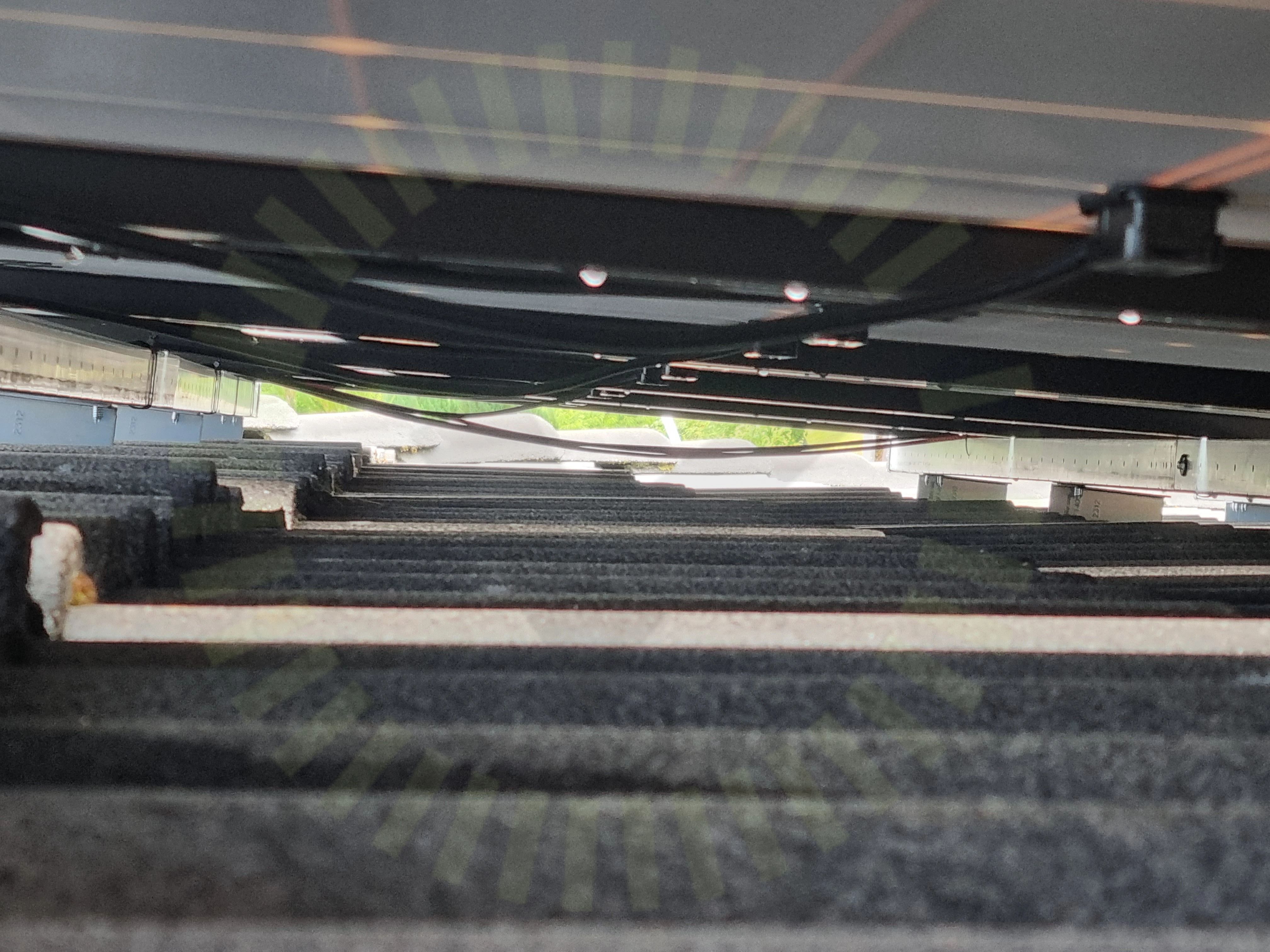

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

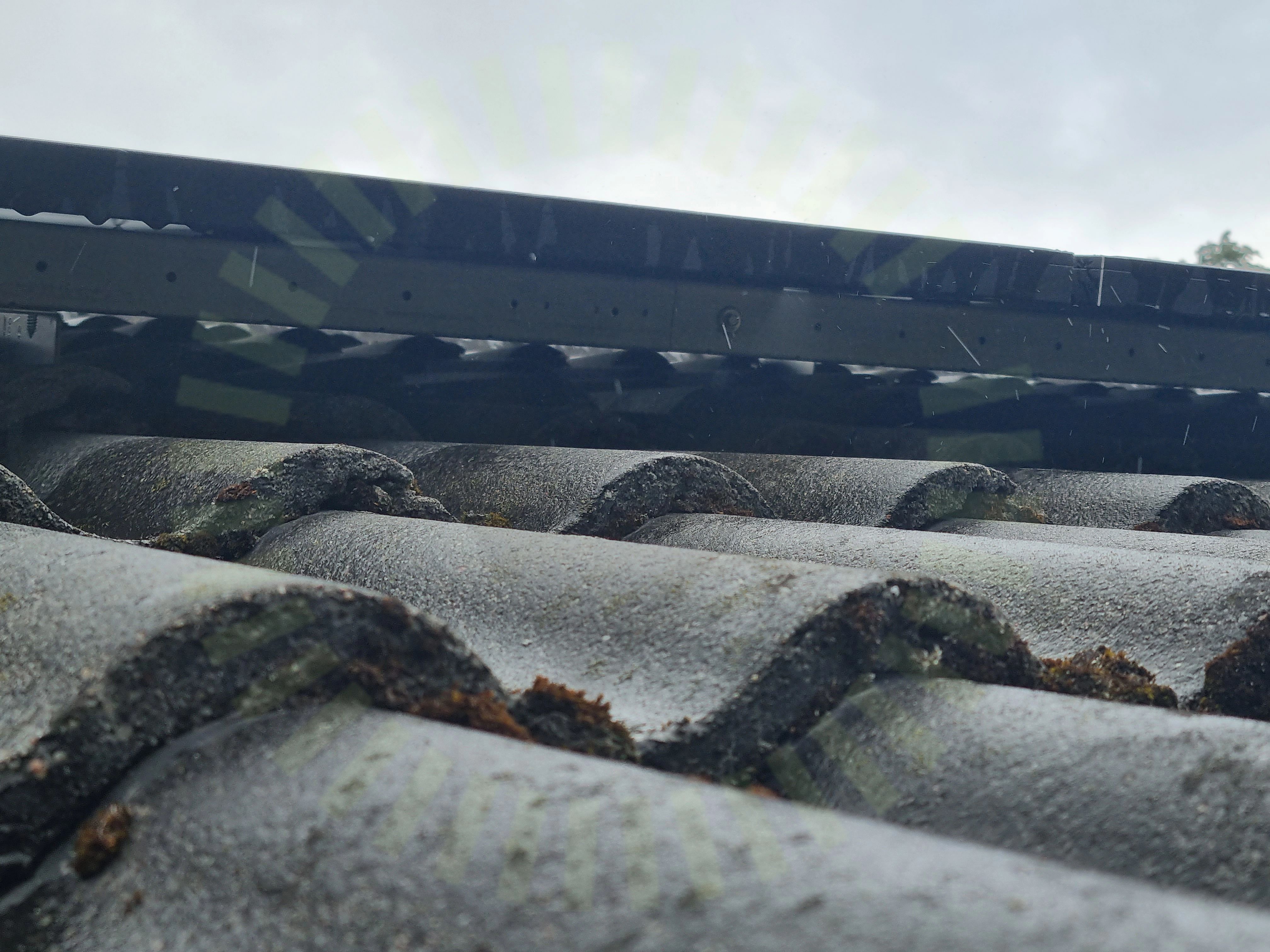

Skenskarvar
5.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

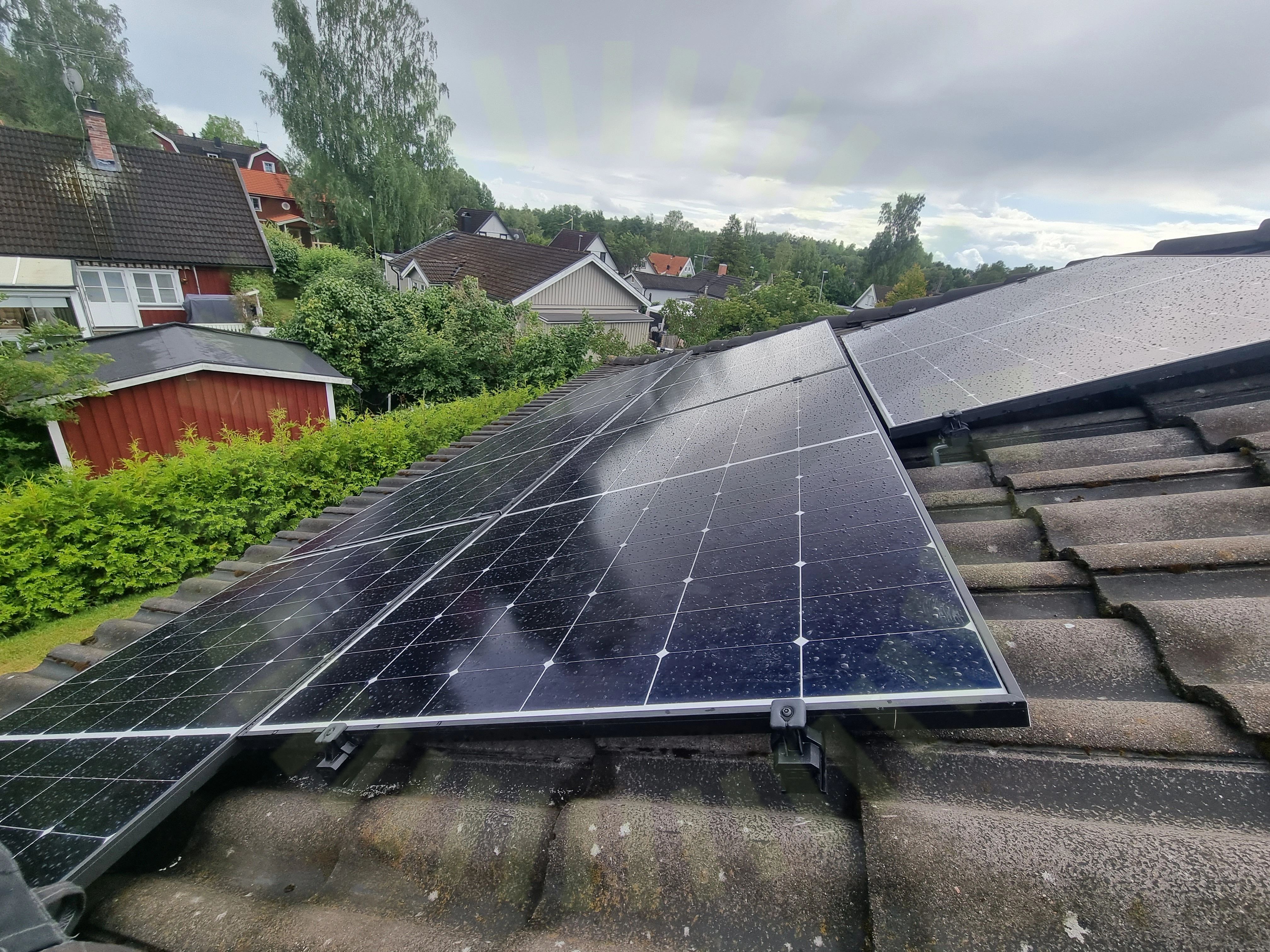

5.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Enligt lastberäkning ska sektion 2.1 på stora taket, ha vertikala skenor med infästning, är horisontella. Med uppmätt cc mått på 1200mm

Tillverkarens montageanvisningar
Takkrokarnas CC

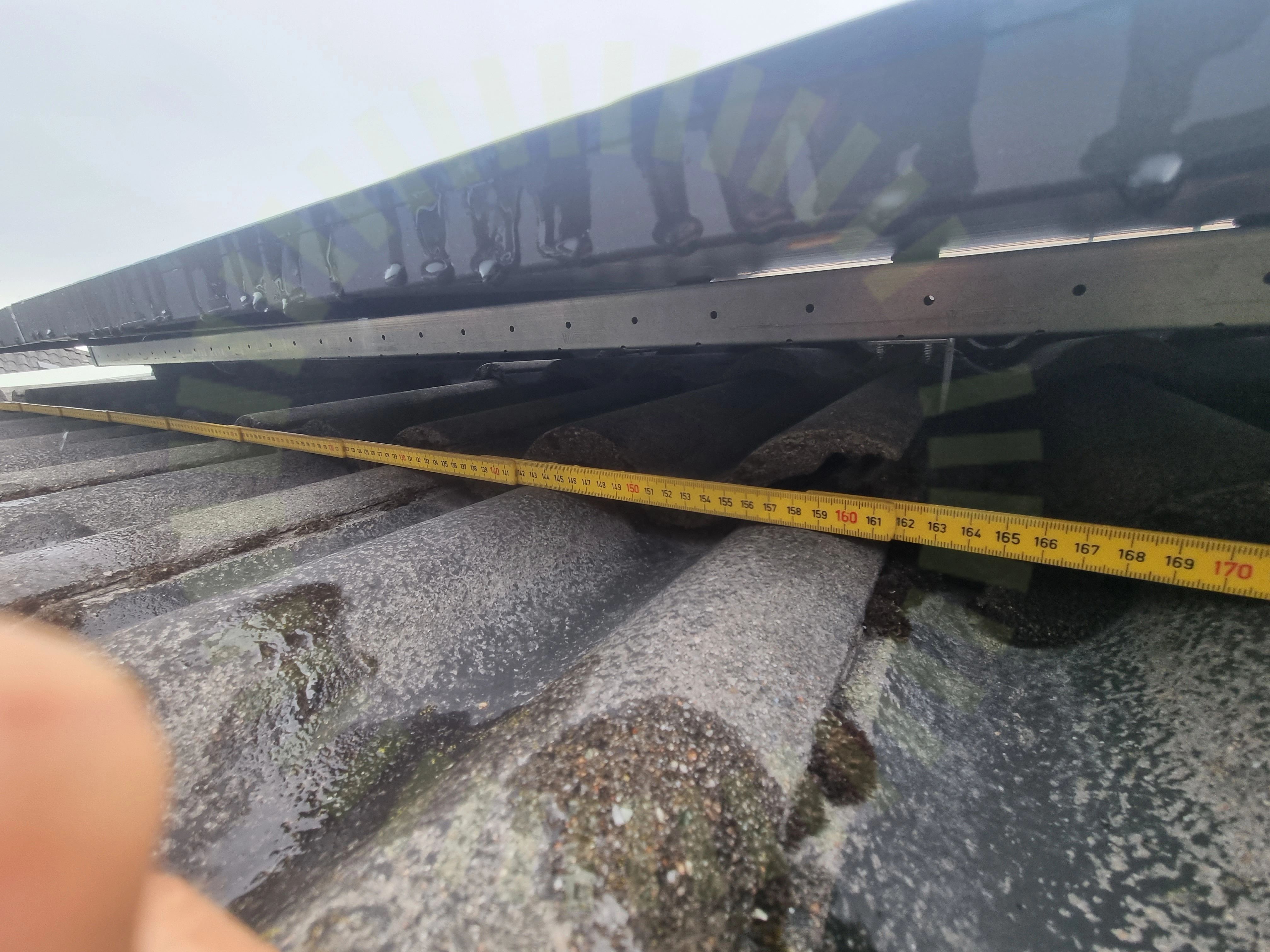

5.6 Takkrokarnas CC

Inte godkänd

Infästningarnas avstånd till varandra överstiger lastberäkningens maxavstånd.

MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
17/24
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Klämmor rätt förläggning
Läktinfästning
Mittklämma skruv
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ändklämmor skruv
Ej tillgängligt vid besiktning
1/24
Takgenomföring

Tak 2, ESDEC Lutande Panntak

Anmärkningar
5/25
Kabeldragning mellan takytor
6.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Kabeluppfästning
6.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Skenornas överhäng
6.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Snö- och Vindlastberäkning
6.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning säger liggande paneler med vertikala skenor, är liggande paneler med liggande skenor

Tillverkarens montageanvisningar
Takkrokarnas CC
6.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt avstånd mellan krokar 1200mm

Snö- och vindlastberäkning
Godkända kontrollpunkter
20/25
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Säkerhetsavstånd
Takets lutning
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor

Tak 2, Longi: LR5-54HTH

Anmärkningar
6/16
Föremål mot bakstycke

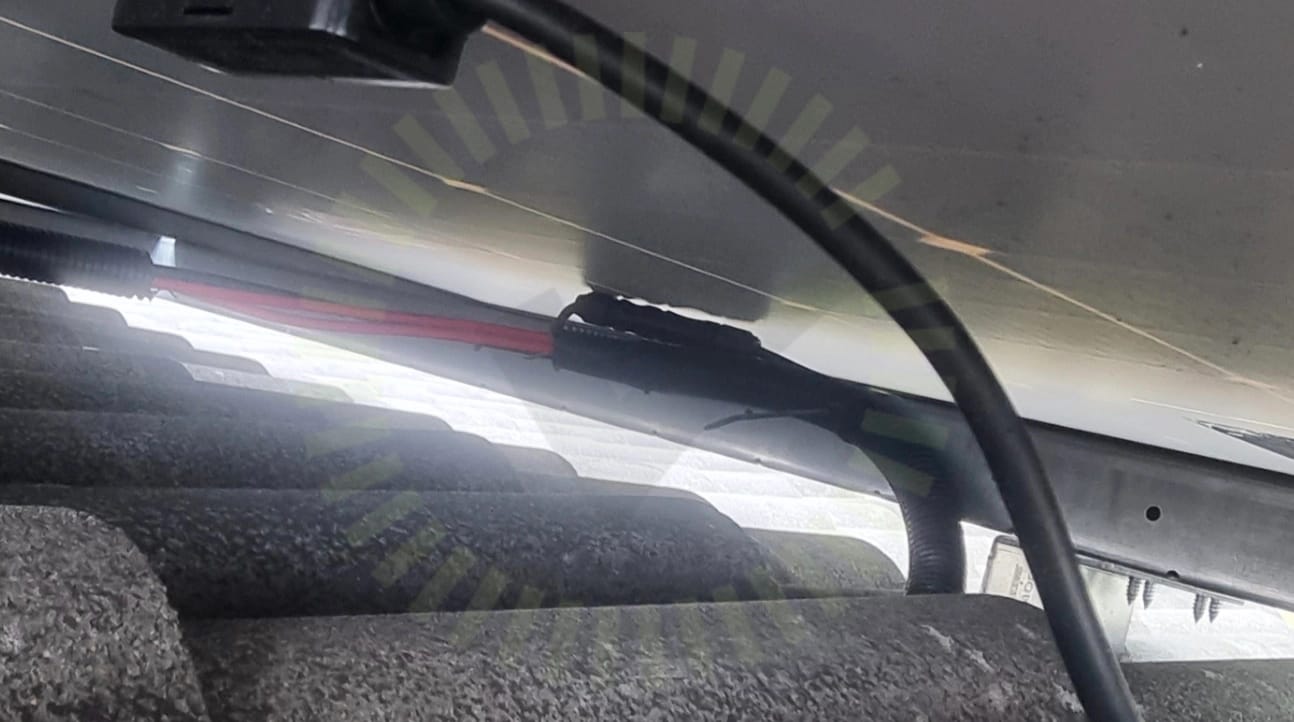

7.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

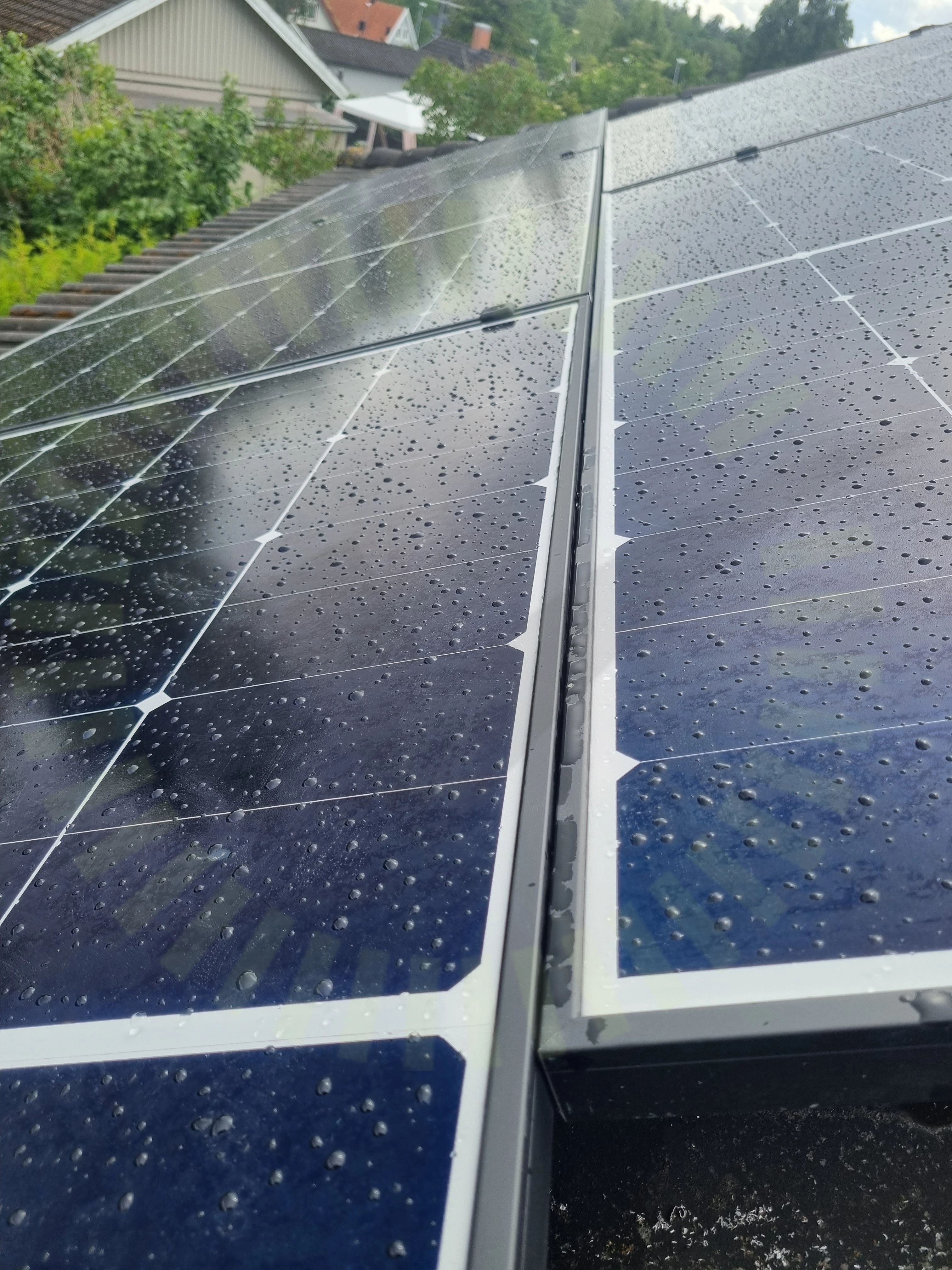

Mellanrum
7.2 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Klämmornas placering

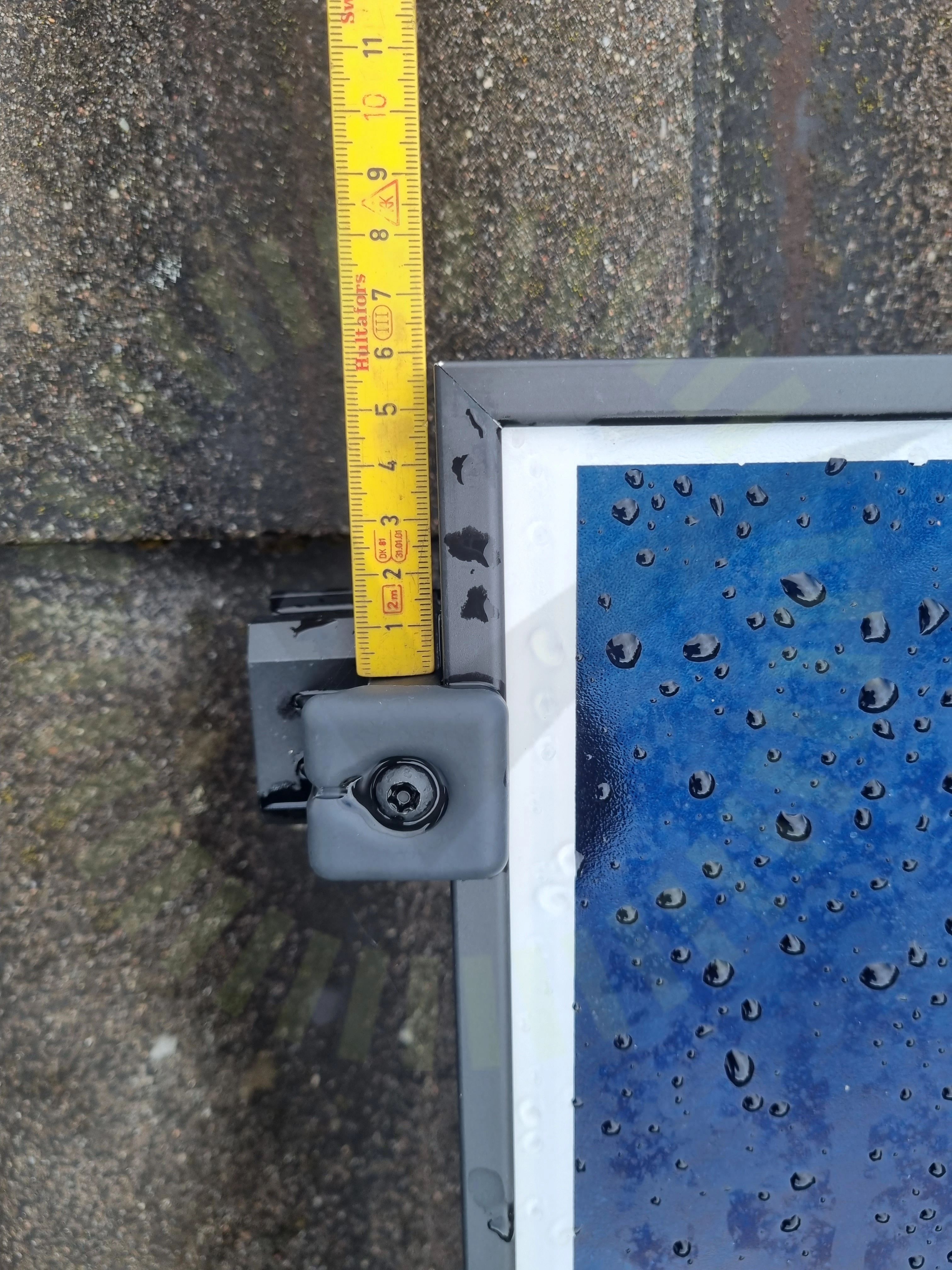

7.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Placerat på kortsida

Installation Manual for LONGi Solar PV Modules, V15, Sida 16
Kontaktdon

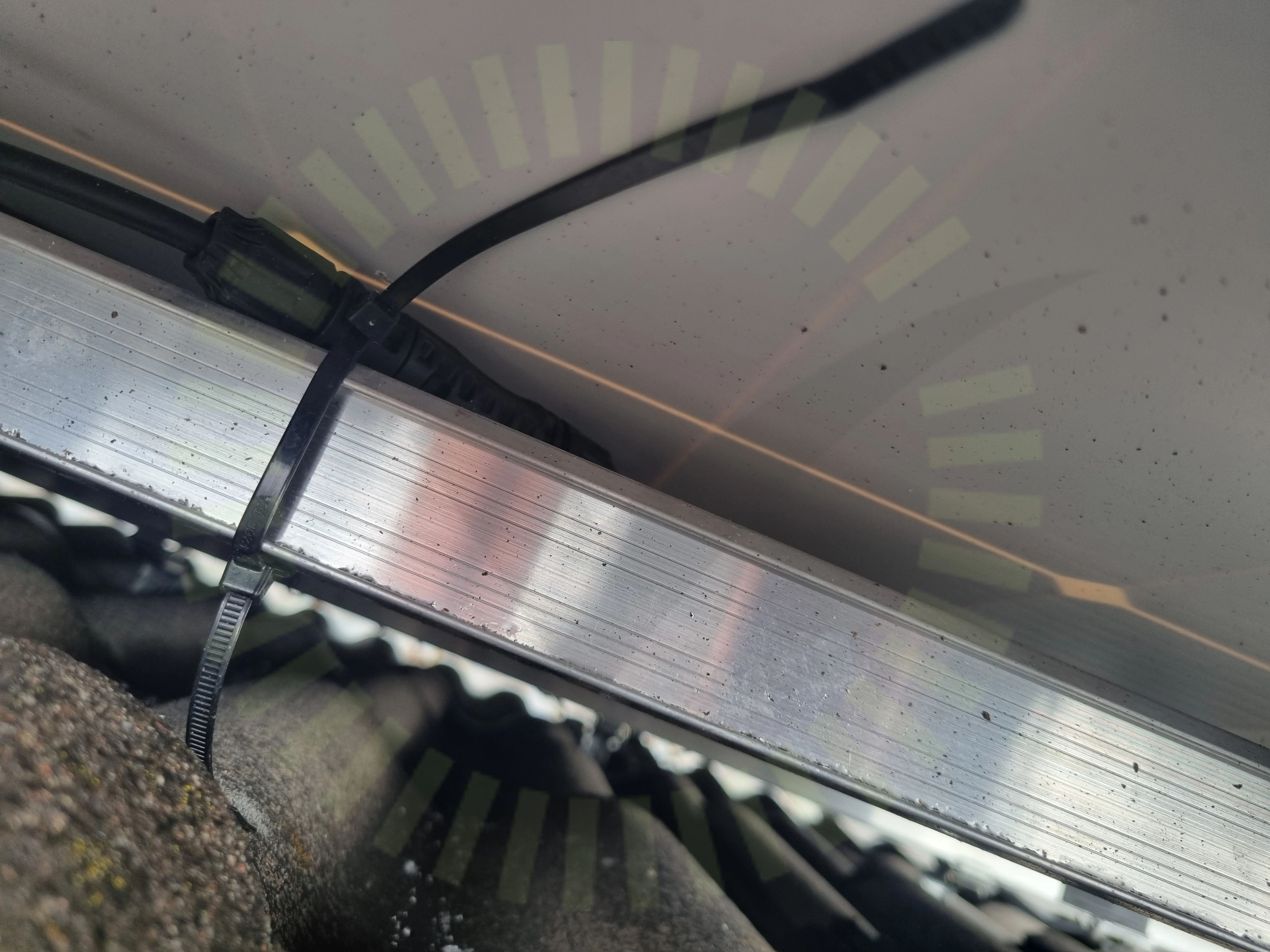

7.4 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Kopplingslåda
7.5 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

Stress på kontakter
7.6 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526
Godkända kontrollpunkter
9/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Panelkablagets böjradie
Punktbelastning
Skugga
Spänningar i ram
Överlappning
Ej tillgängligt vid besiktning
1/16
Strängförläggning

Undercentral

Anmärkningar
2/9
Böjradie

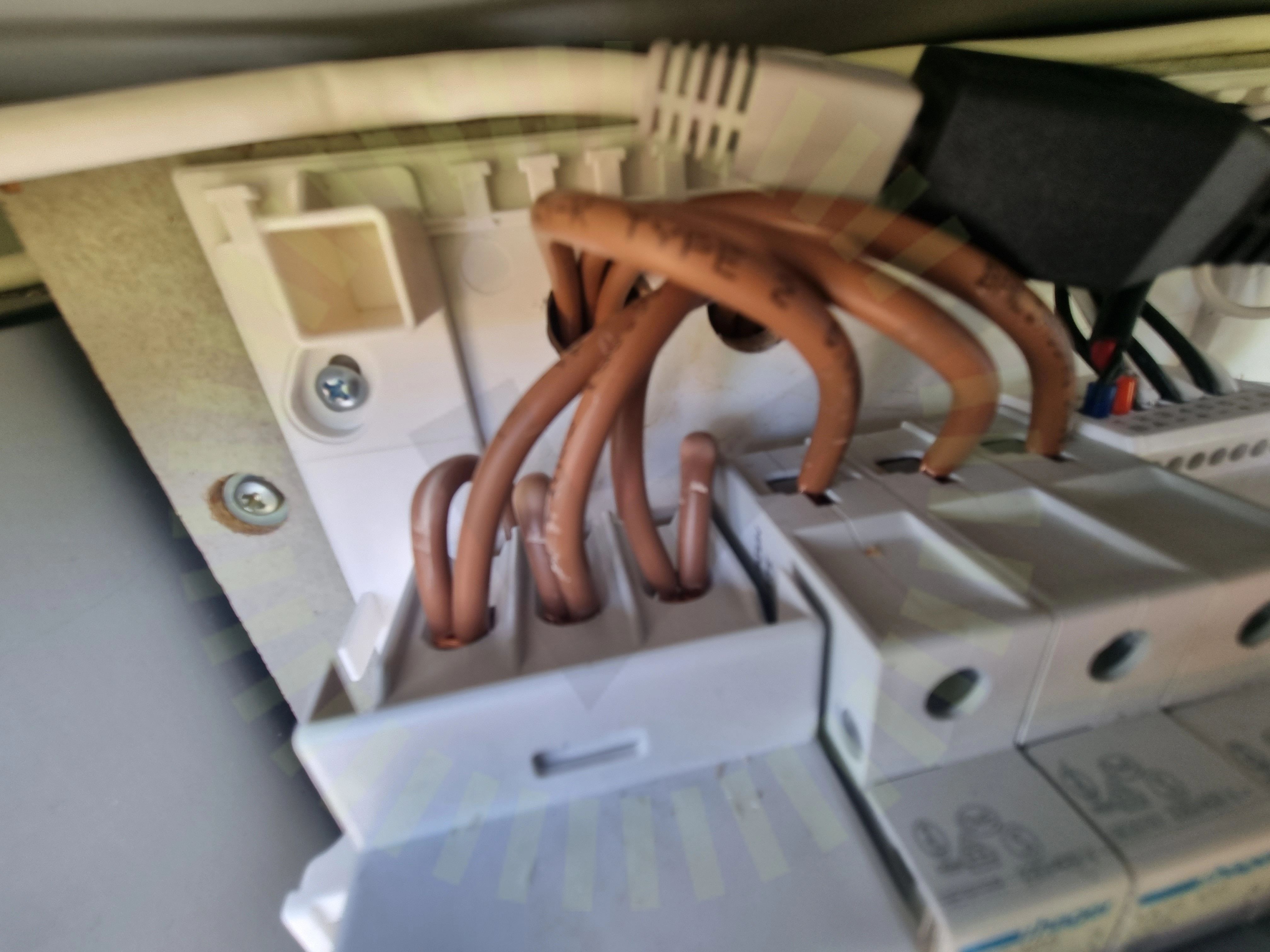

8.1 Böjradie

Inte godkänd

Böjar ska ha en sån radie att ledare och kablar inte skadas. Kablar som går ner i brytare ser ut att vara skadade pga för skarp böj

SS 436 40 00 (522.8.3)
Femledarsystem

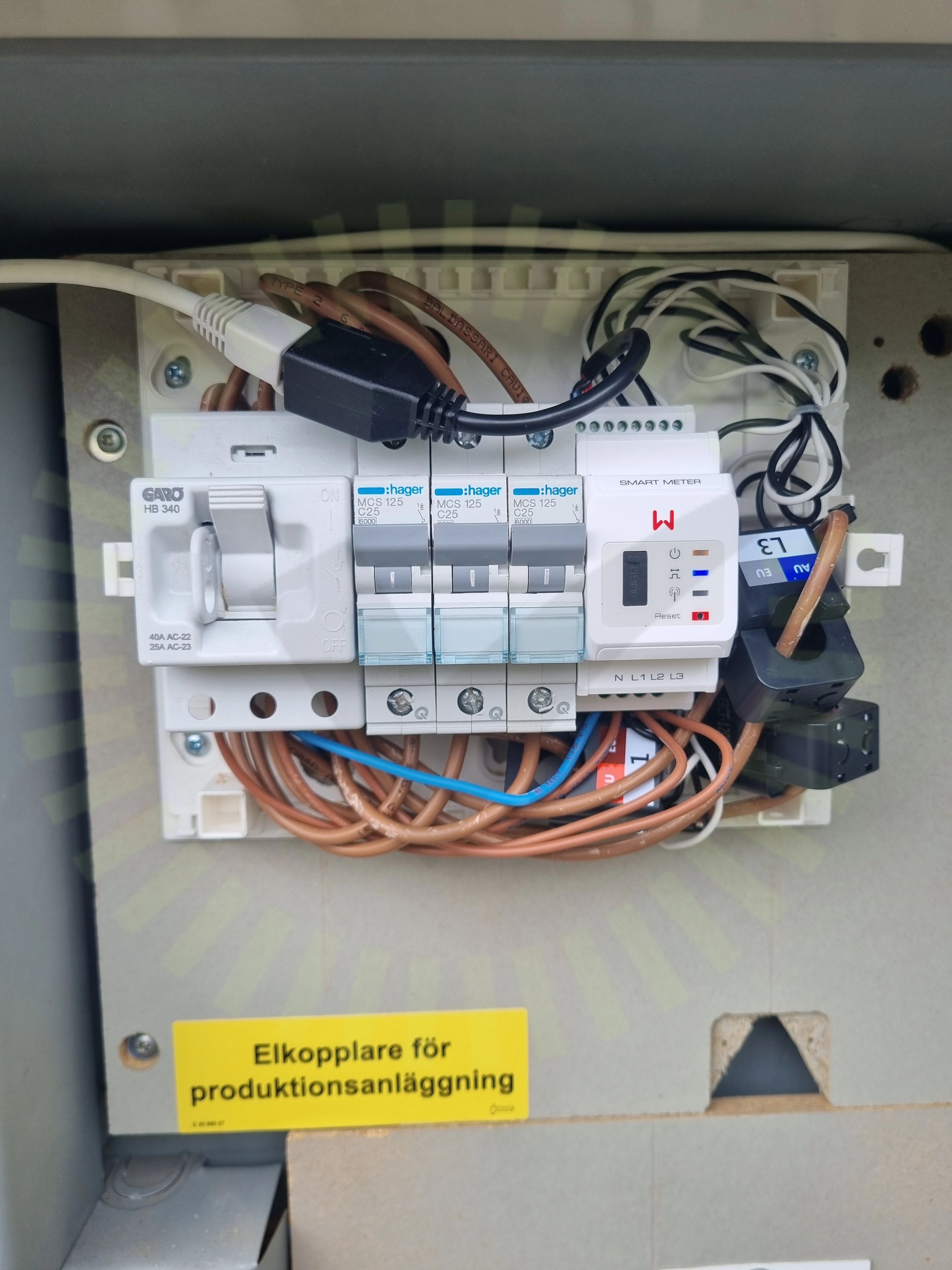

8.2 Femledarsystem

Inte godkänd

Matande kabel är inte korrekt ansluten.

Godkända kontrollpunkter
7/9
Brytare
Fasskena
Förskruvningar
Infästning
IP-Klassning
Placering
Skydd mot beröring

Varselmärkning

Anmärkningar
2/10

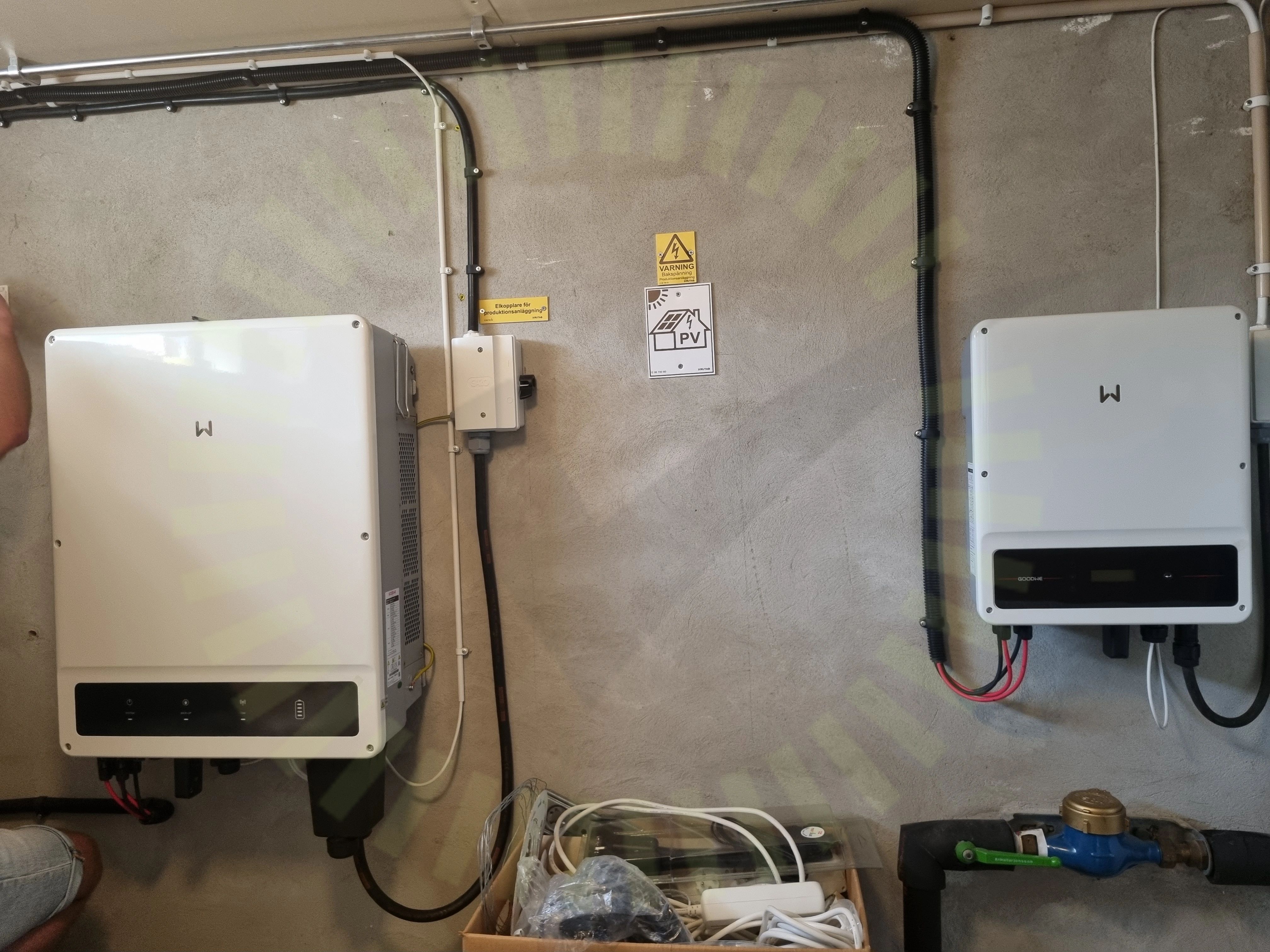

Varning för likspänning
9.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
9.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
6/10
Informering av solceller
Informering av solceller
Missvisande varselmärkning
Missvisande varselmärkning
Varning för backspänning
Varning för backspänning
Ej tillgängligt vid besiktning
2/10
Tillförlitligt fäst
Tillförlitligt fäst

Växelriktare

Anmärkningar
7/73

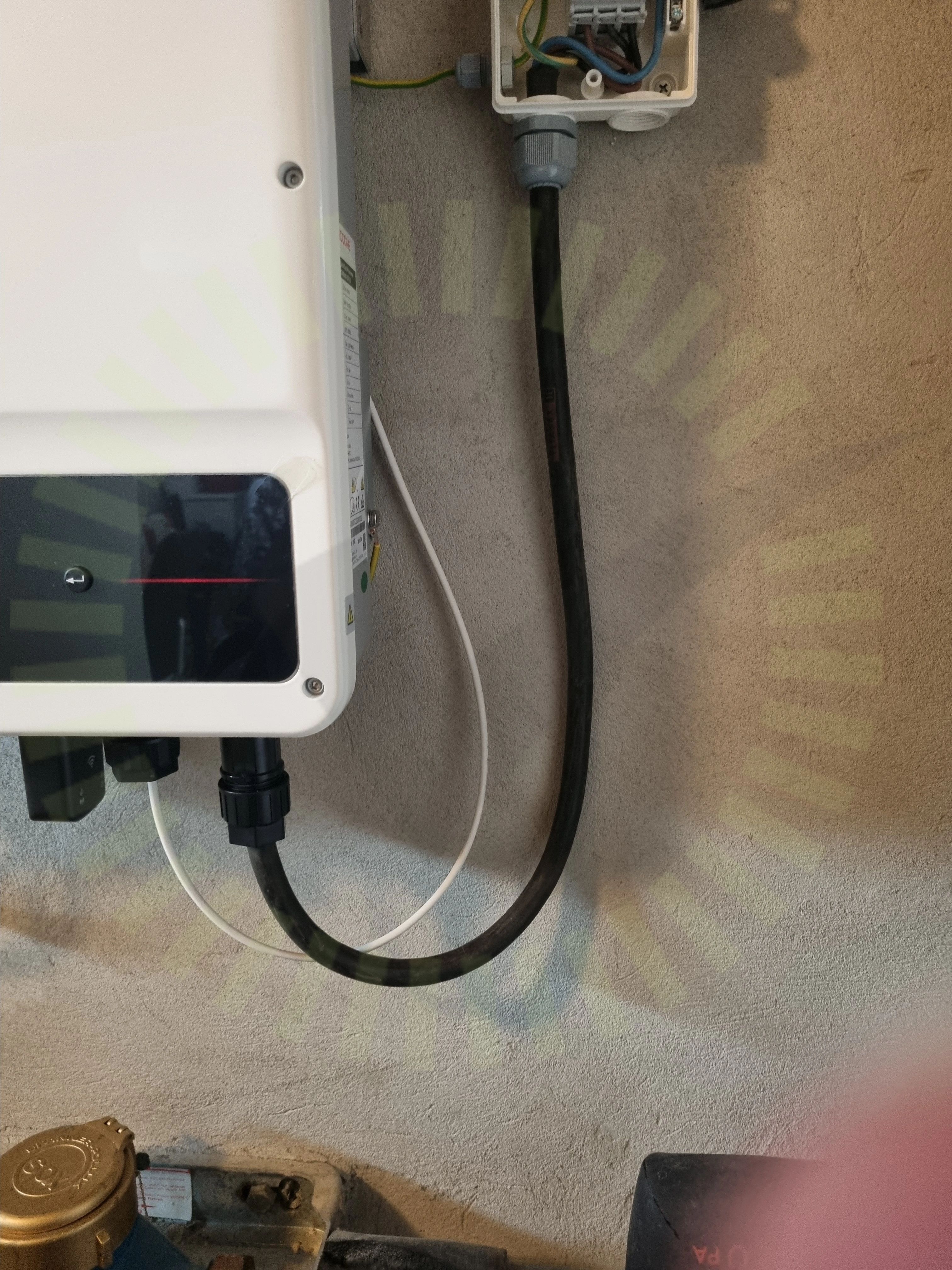

AC Kablage förläggning

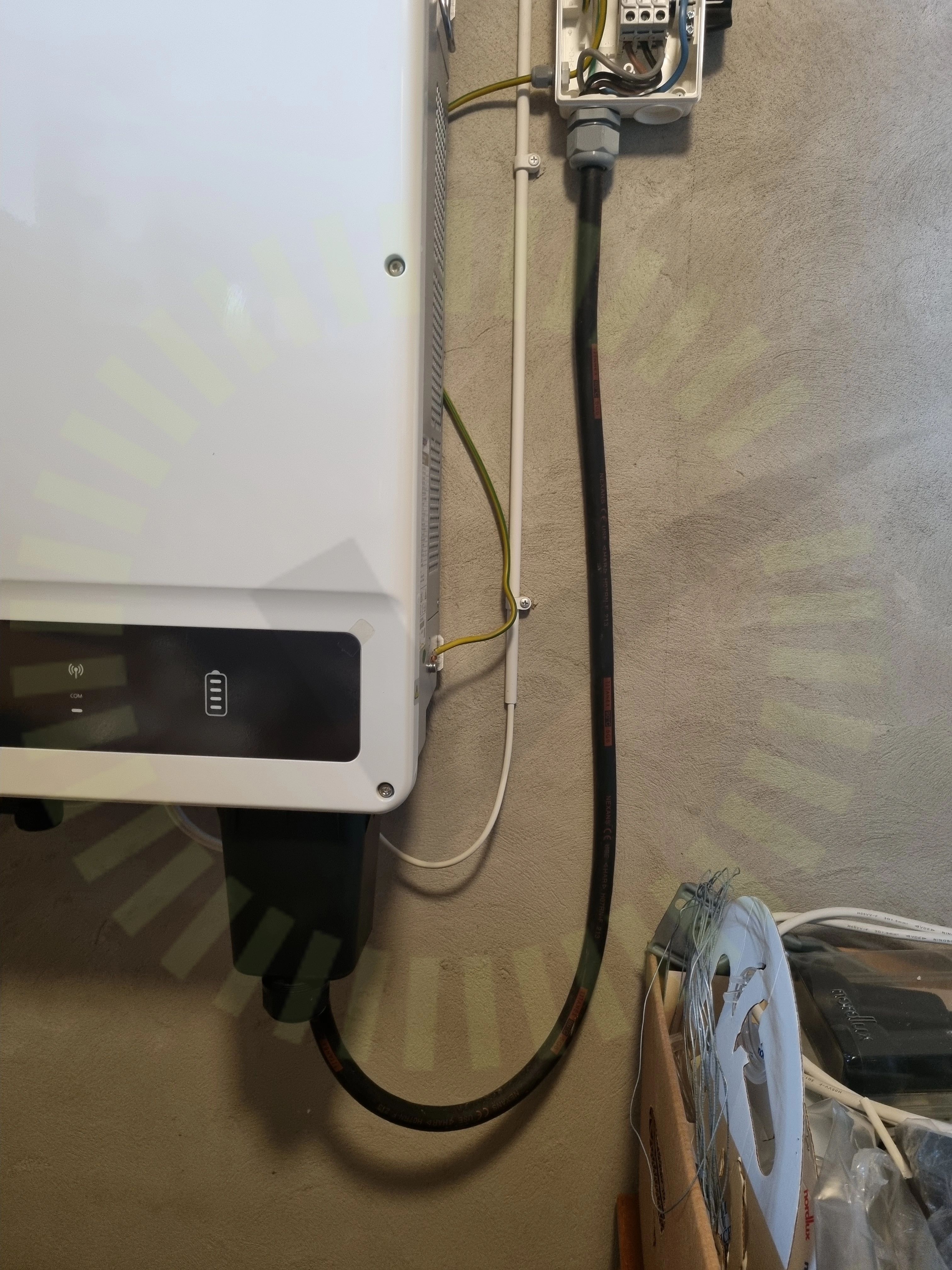

10.1 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum. Ac kabel mellan vr och ac brytare hänger löst

AC Kablage förläggning
10.2 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

DC Kontakter

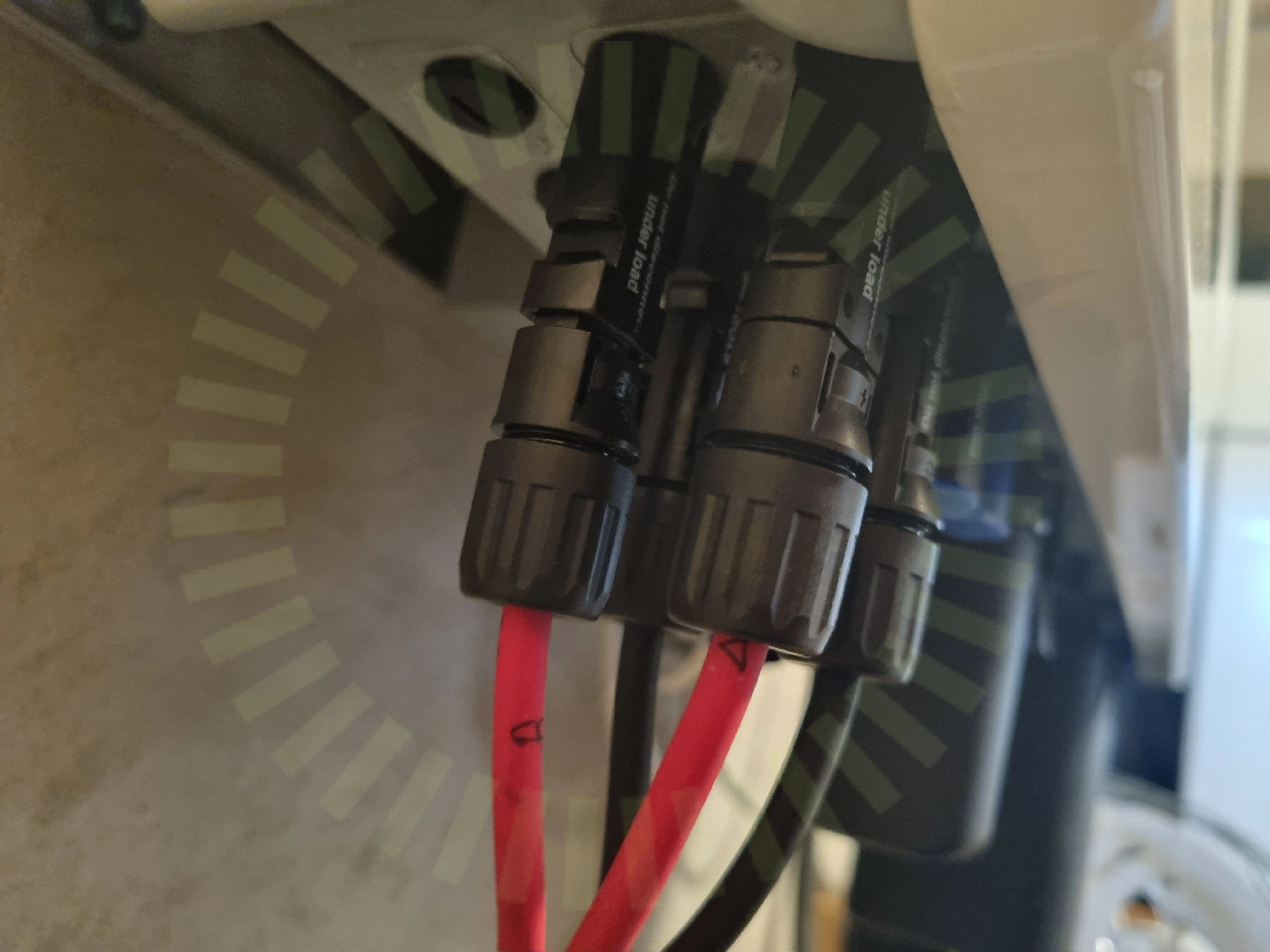

10.3 DC Kontakter

Inte godkänd

Kontakter är inte korrekt monterade, har inte "klickat i" korrekt.

Genomföringar

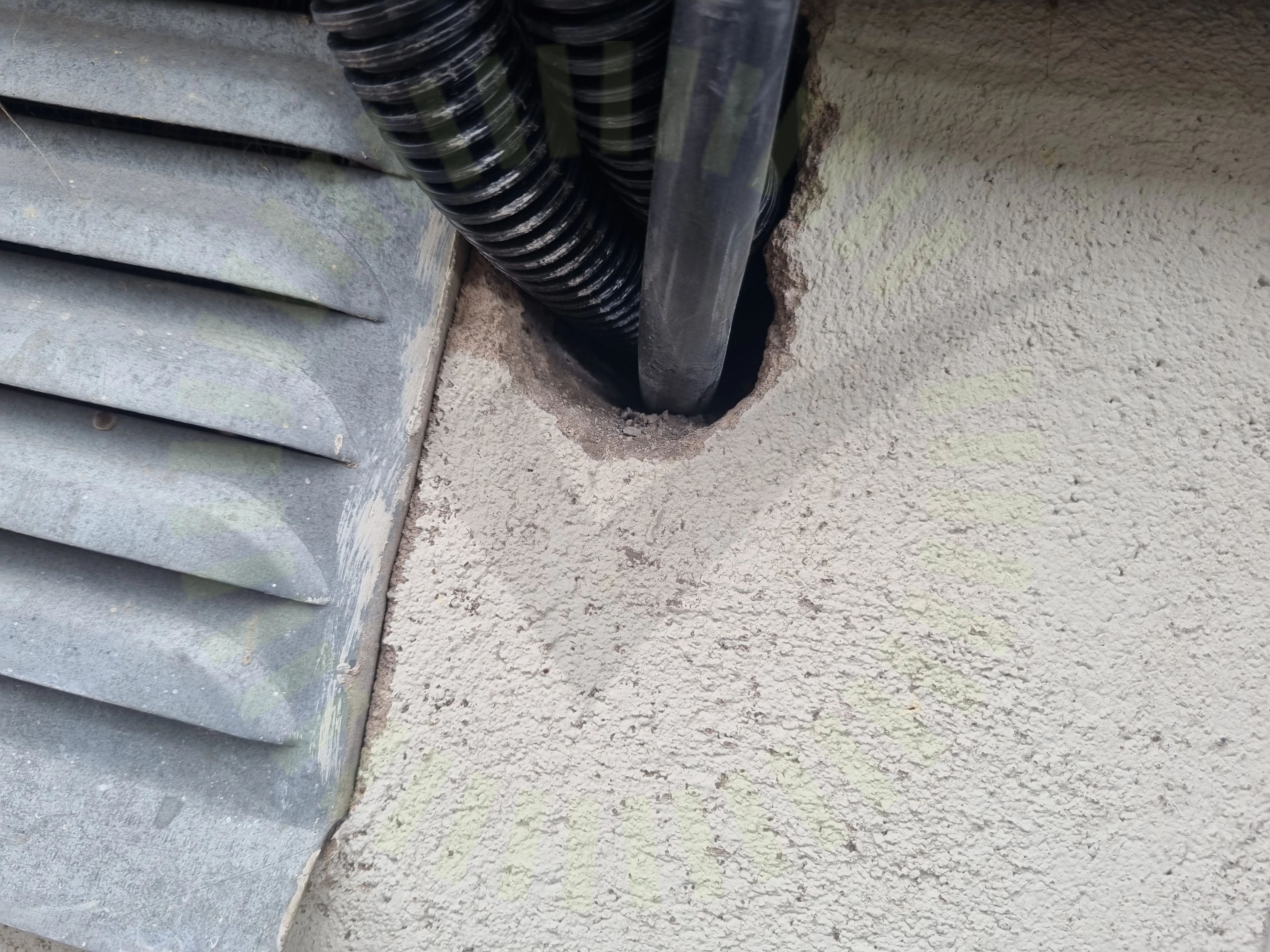

10.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

Ledare anslutna

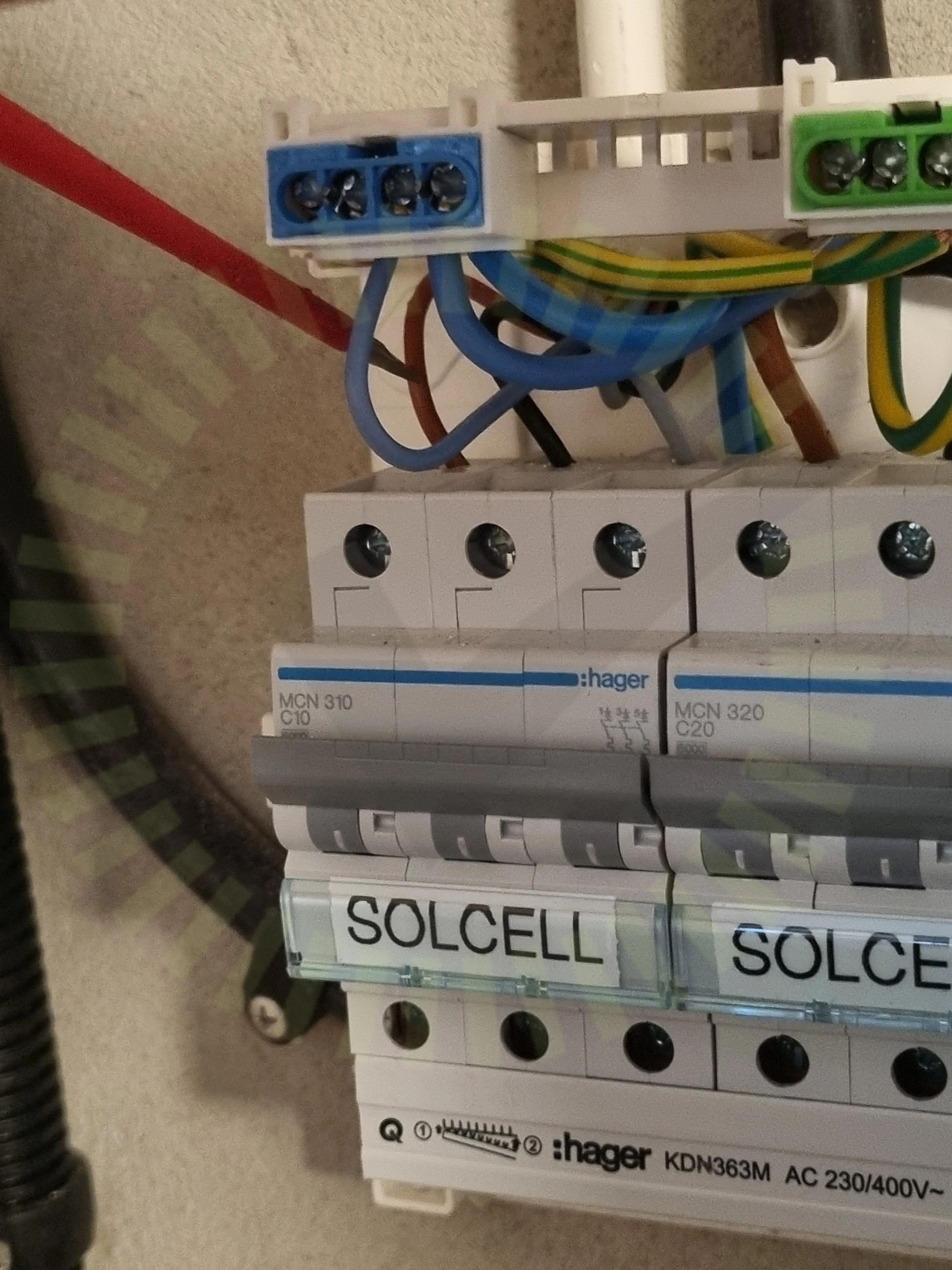

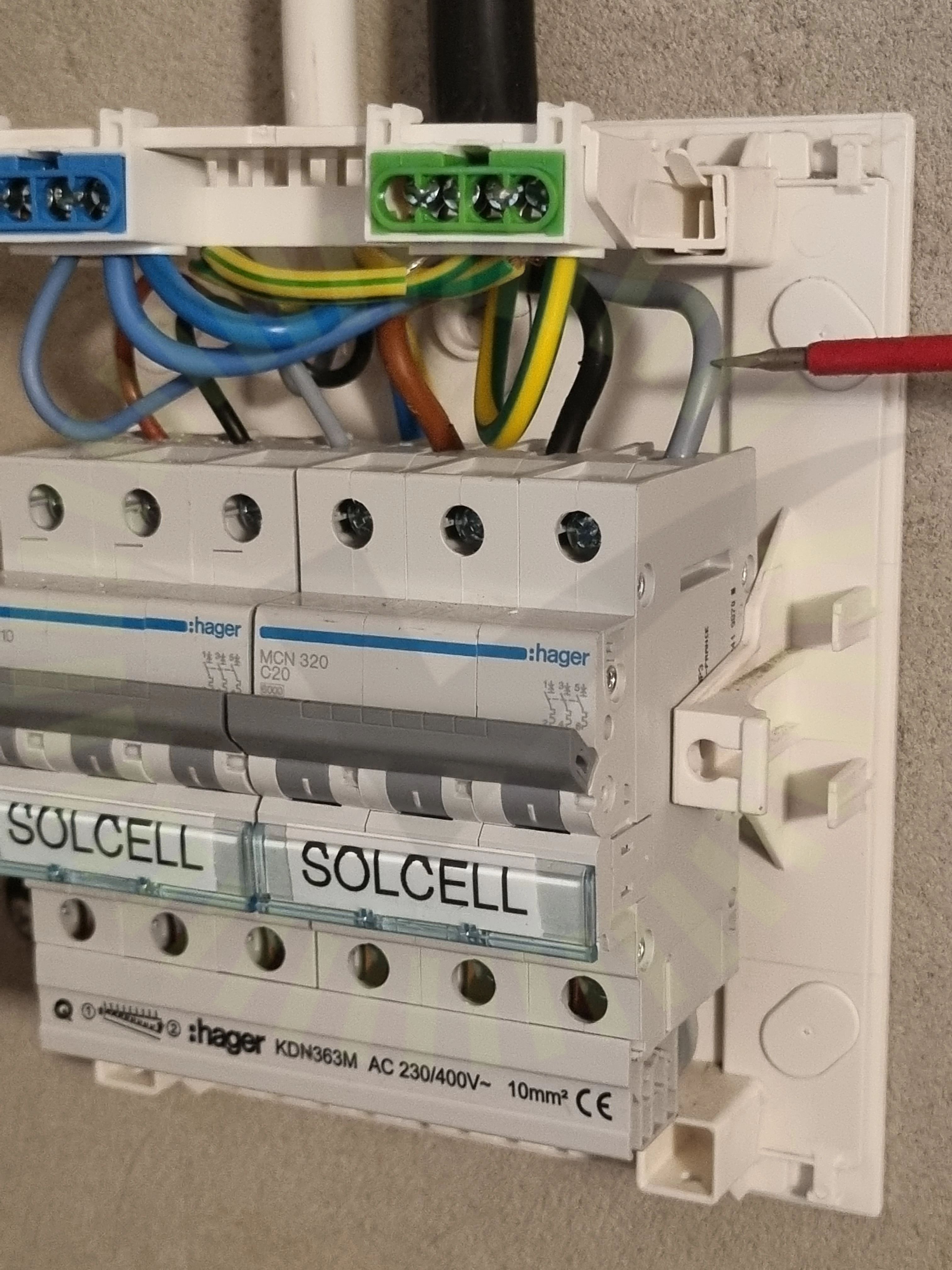

10.5 Ledare anslutna

Inte godkänd

Ledare är inte fastsäkrade i plint.

Ledare anslutna
10.6 Ledare anslutna

Inte godkänd

Ledare är inte fastsäkrade i plint.

Uppskalad ledare

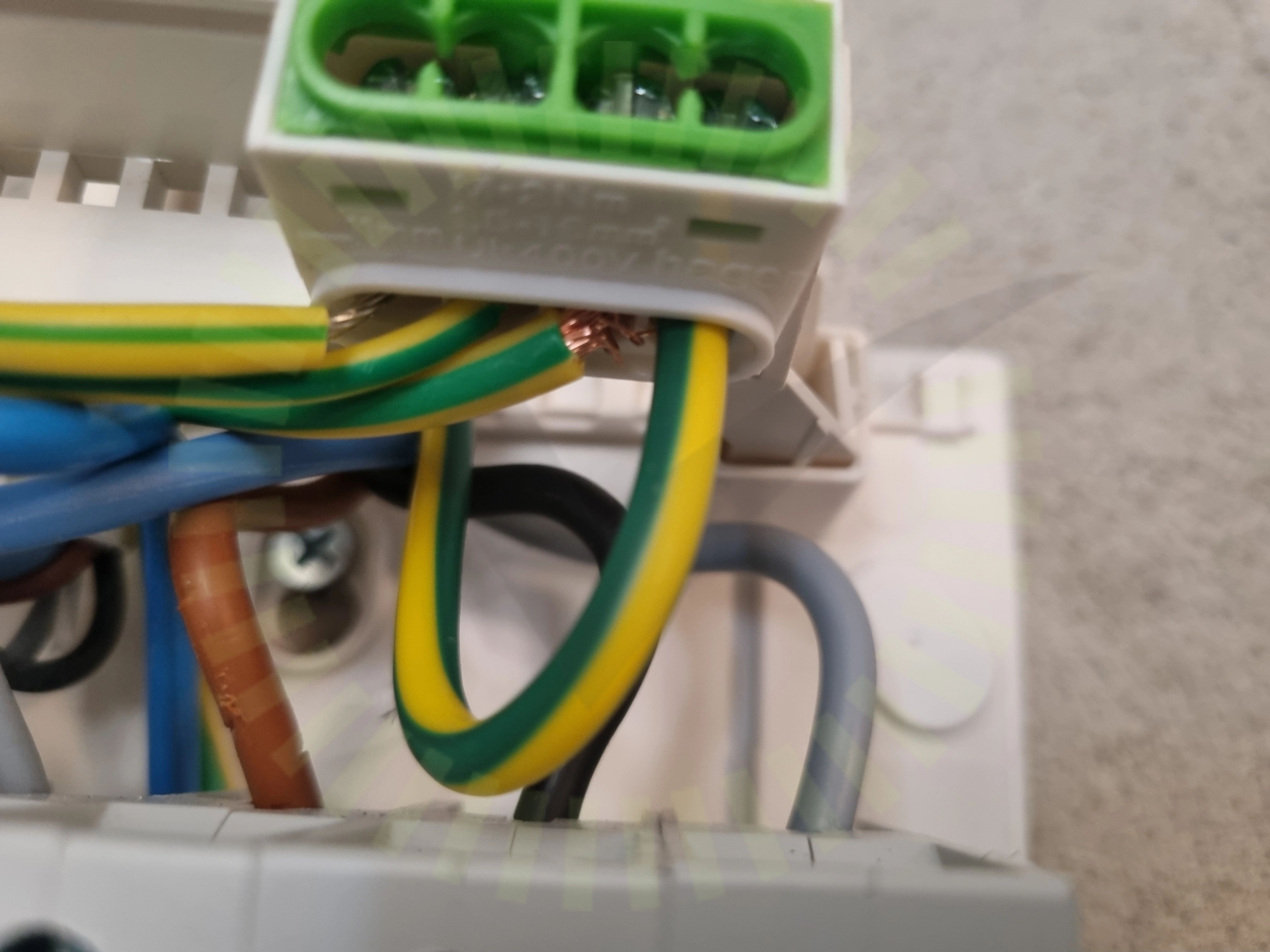

10.7 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade och har spretande kardeler.

Godkända kontrollpunkter
64/73
AC Anslutning Växelriktare
AC Anslutning Växelriktare
AC Böjradie
AC Böjradie
Avstånd närliggande objekt
Avstånd närliggande objekt
Avstånd till havet
Avstånd till havet
Bakomliggande material
Bakomliggande material
DC Kablage egenskaper
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage förläggning
DC Kablage skydd
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter anslutning
DC Max Spänning
DC Max Spänning
DC Max Ström
DC Max Ström
DC Min Spänning
DC Min Spänning
Dubbel matning
Dubbel matning
Fastsäkring av produkt
Fastsäkring av produkt
Förskruvning
Förskruvning
Huvudsäkring
Huvudsäkring
Infästning
Infästning
Jordning av chassi
Jordning av chassi
Kabeldimensionering
Kabeldimensionering
Likspänningskomponenter
Likspänningskomponenter
Max total effekt
Max total effekt
Märkning
Märkning
Placering
Placering
Skadat kablage
Skadat kablage
Skarp kant
Skarp kant
Smartmätare
Stress på kontakter
Stress på kontakter
Säkringsdimension
Säkringsdimension
Ventilation
Ventilation
Väderbeständigt material
Väderbeständigt material
Väderskydd
Väderskydd
Växelriktarens IP klassning
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
2/73
Strängdesign
Strängdesign
