Besiktningsrapport

Strängschema stämmer inte med verkligheten. Kontroll av strängdesign inte tillgängligt.

Kund har begärt vald placering och ansvarar för detta.

Kund har begärt vald placering och ansvarar för detta.

För få förstärkningsskruvar är använda. Saknas på översta fästet där det är fyra paneler i segmentet.

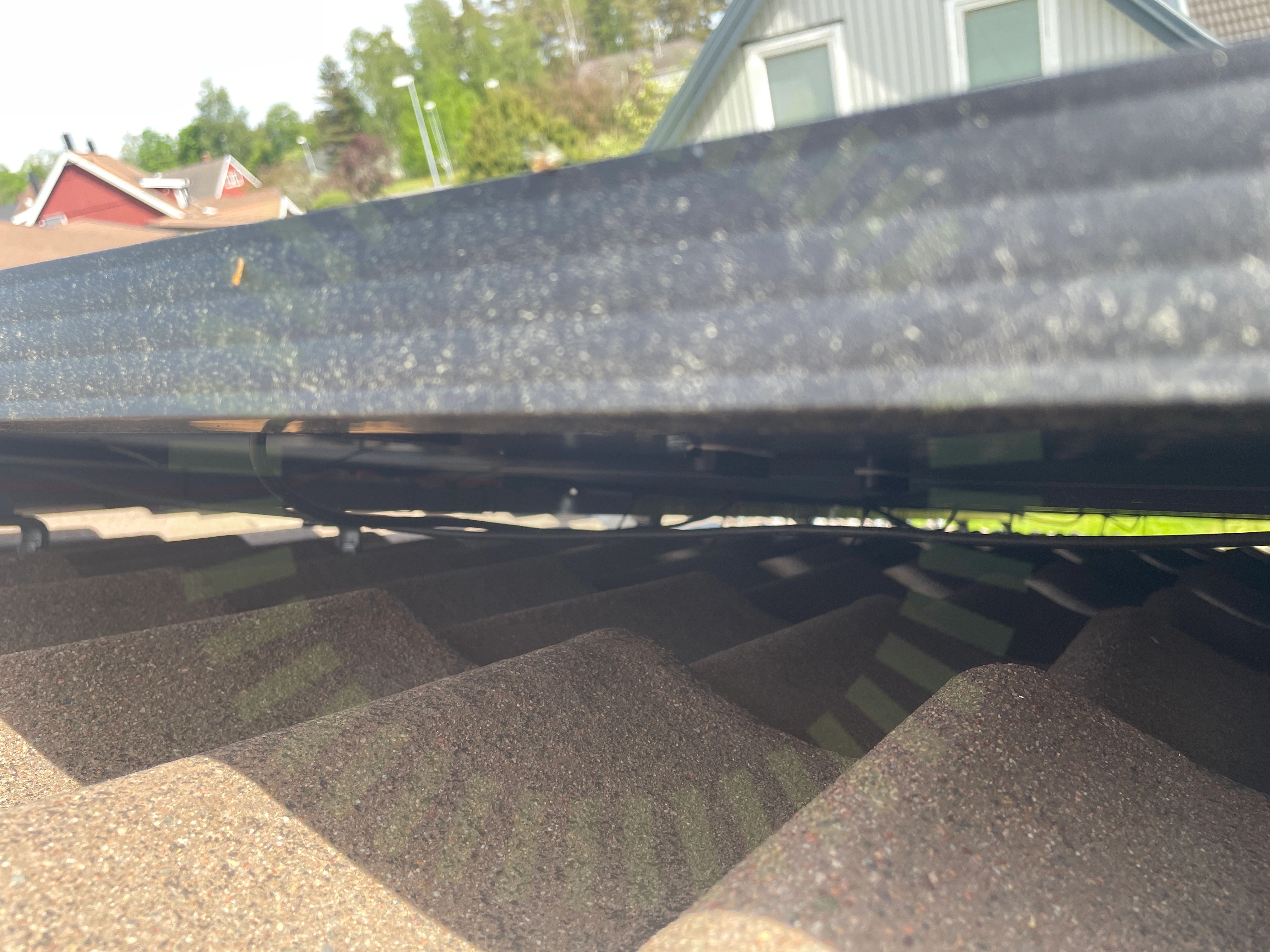

Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan stöd. Här 105 cm

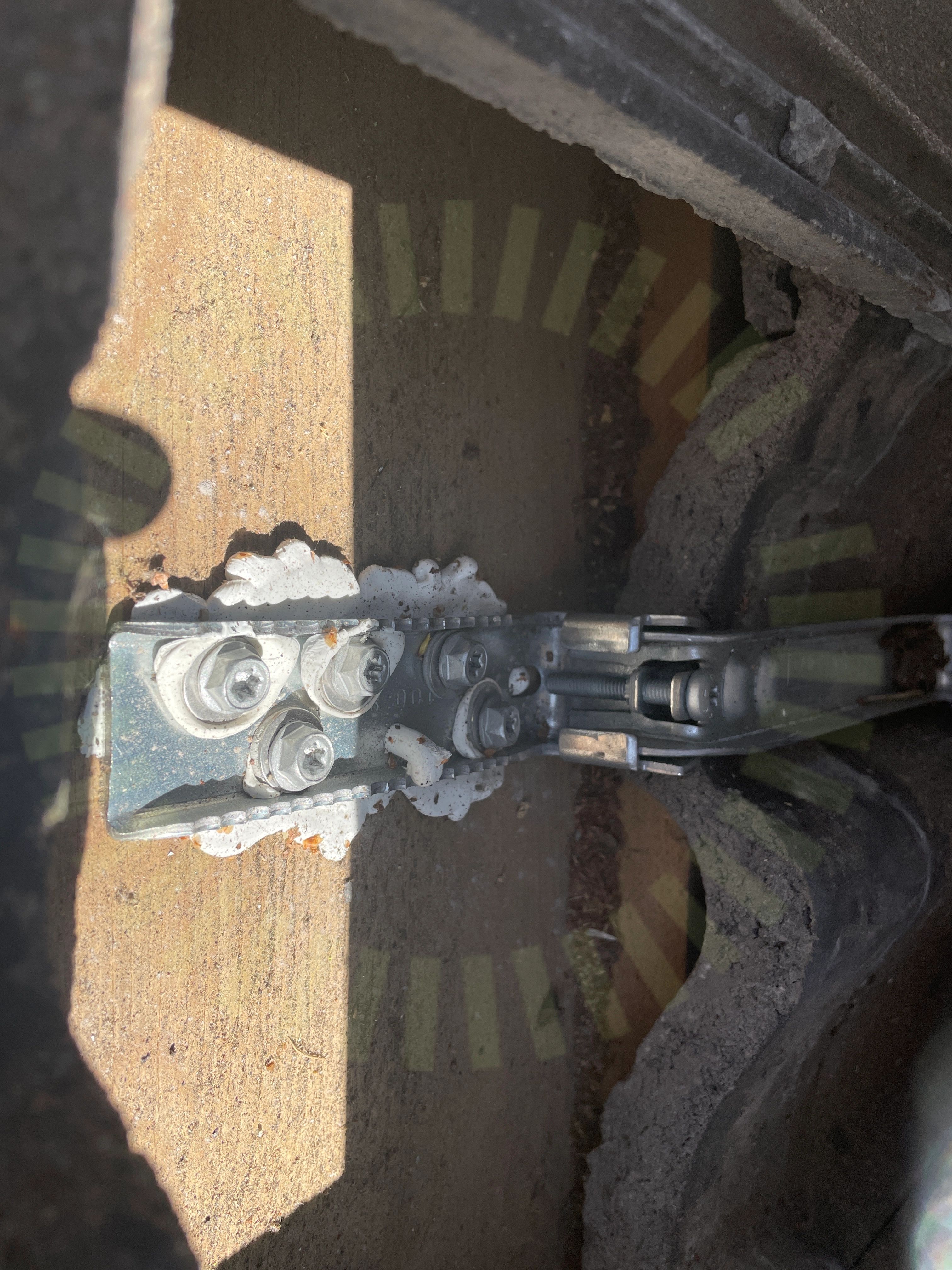

Infästning i råspont är inte utfört med anvisad infästning, ESDEC Trusshook ska användas för detta ändamål

Skena sticker ut för mycket från panel. Ska vara mellan 20-35 mm för att ändklämman ska sitta korrekt

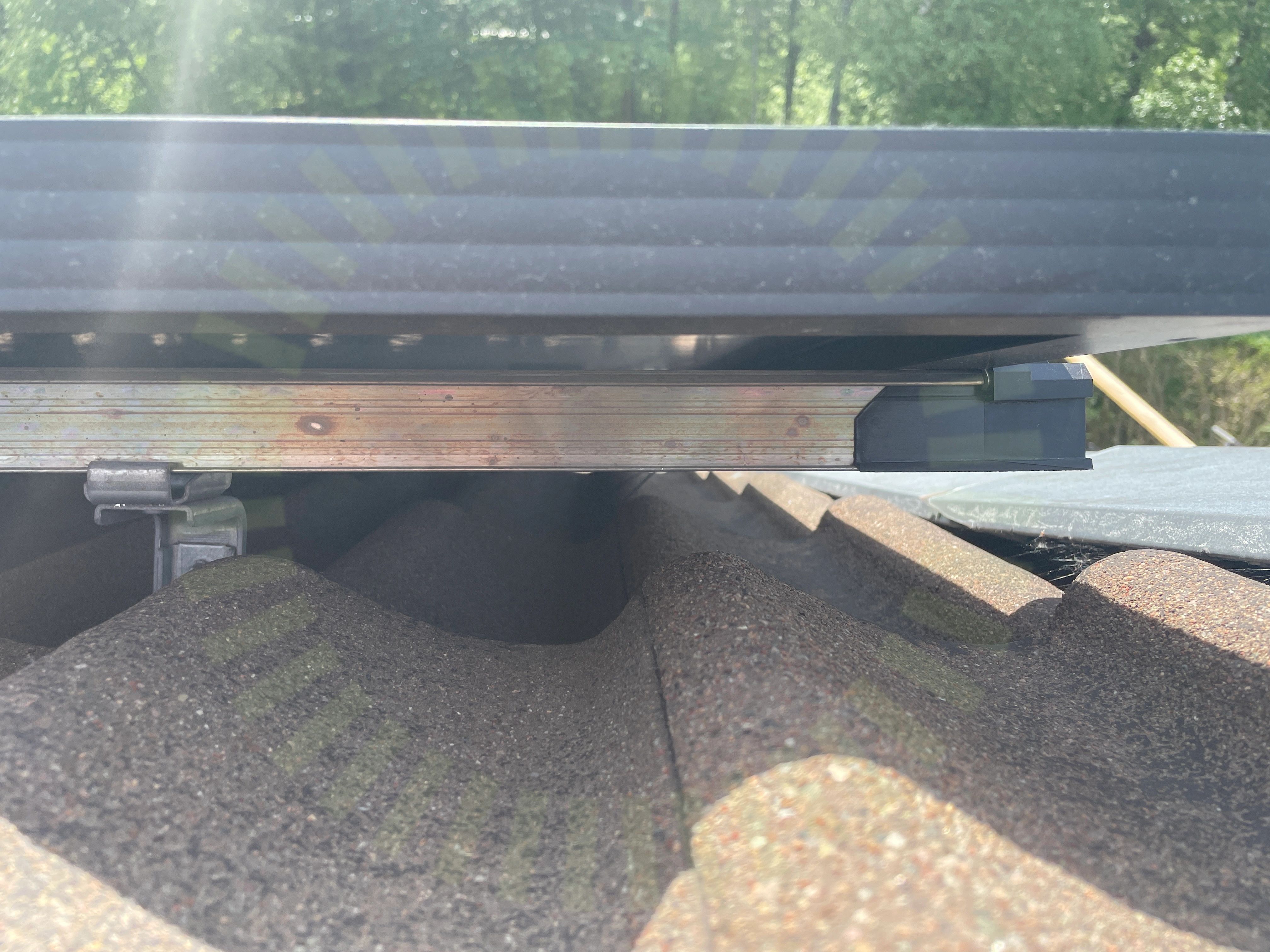

Överhänget från sista infästningskrok överstiger 250 mm på flera ställen. Avser både stående och liggande skenor.

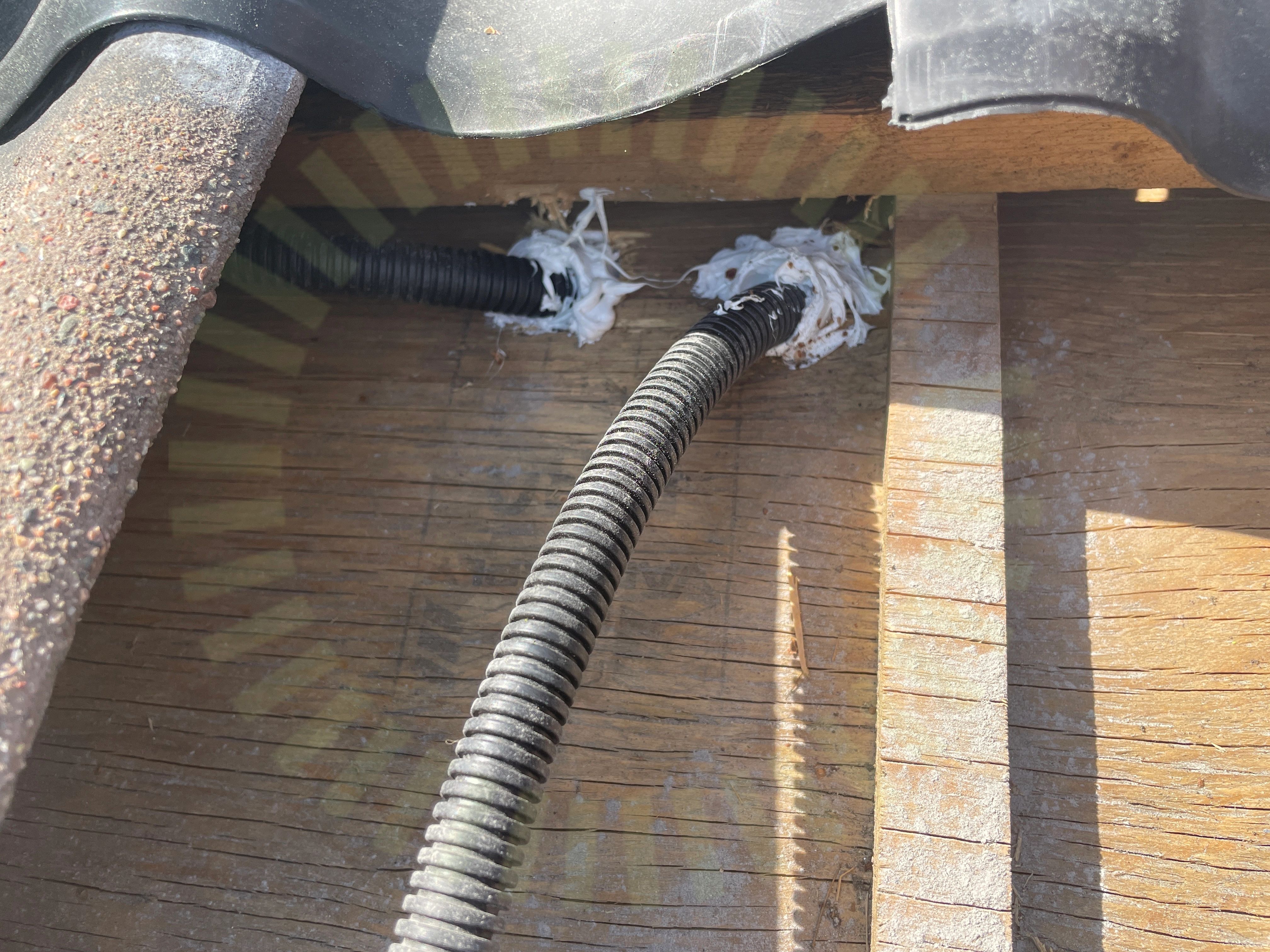

Takgenomföring är inte fackmässigt utförd.

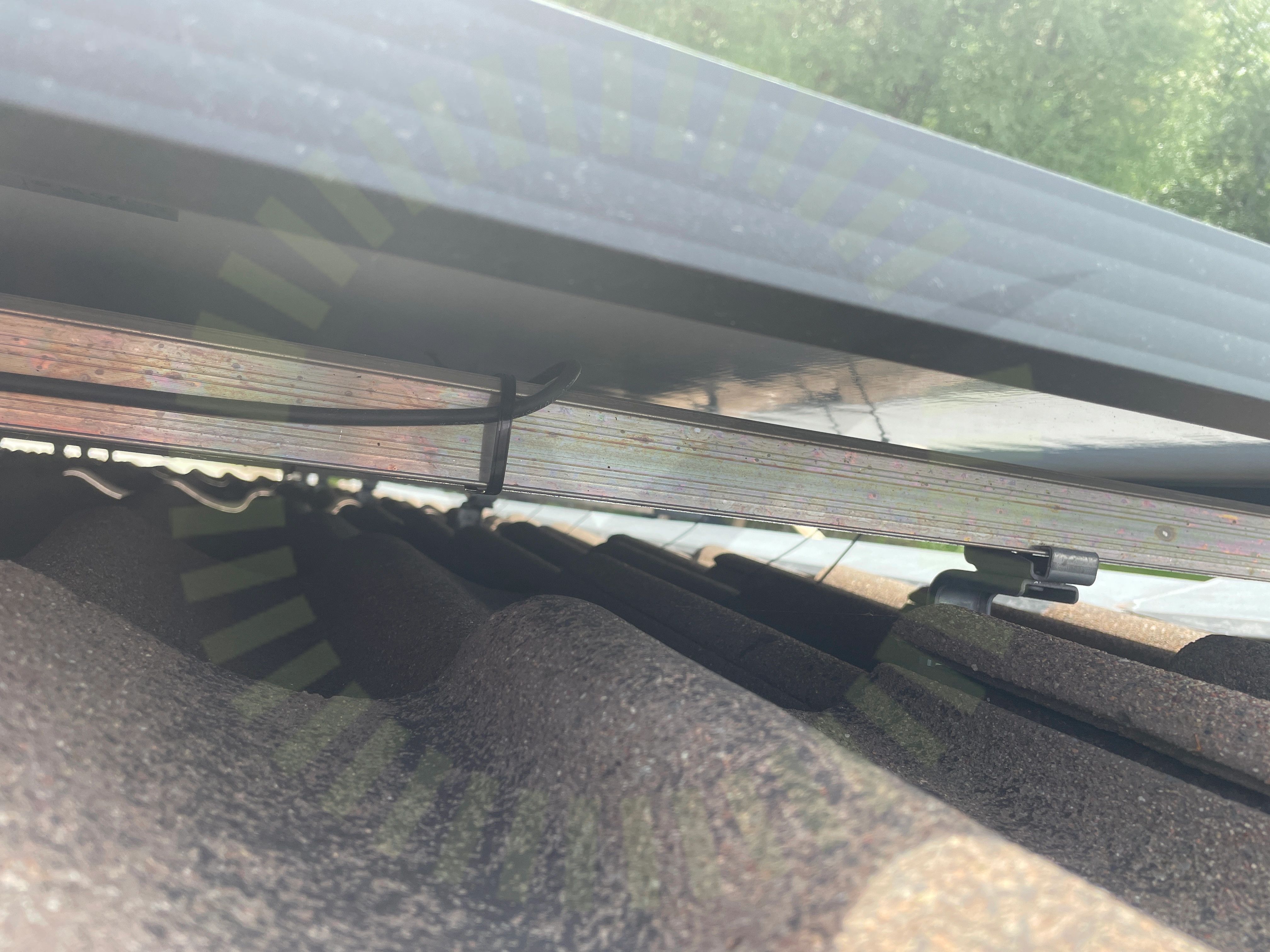

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. 100 cm i bild

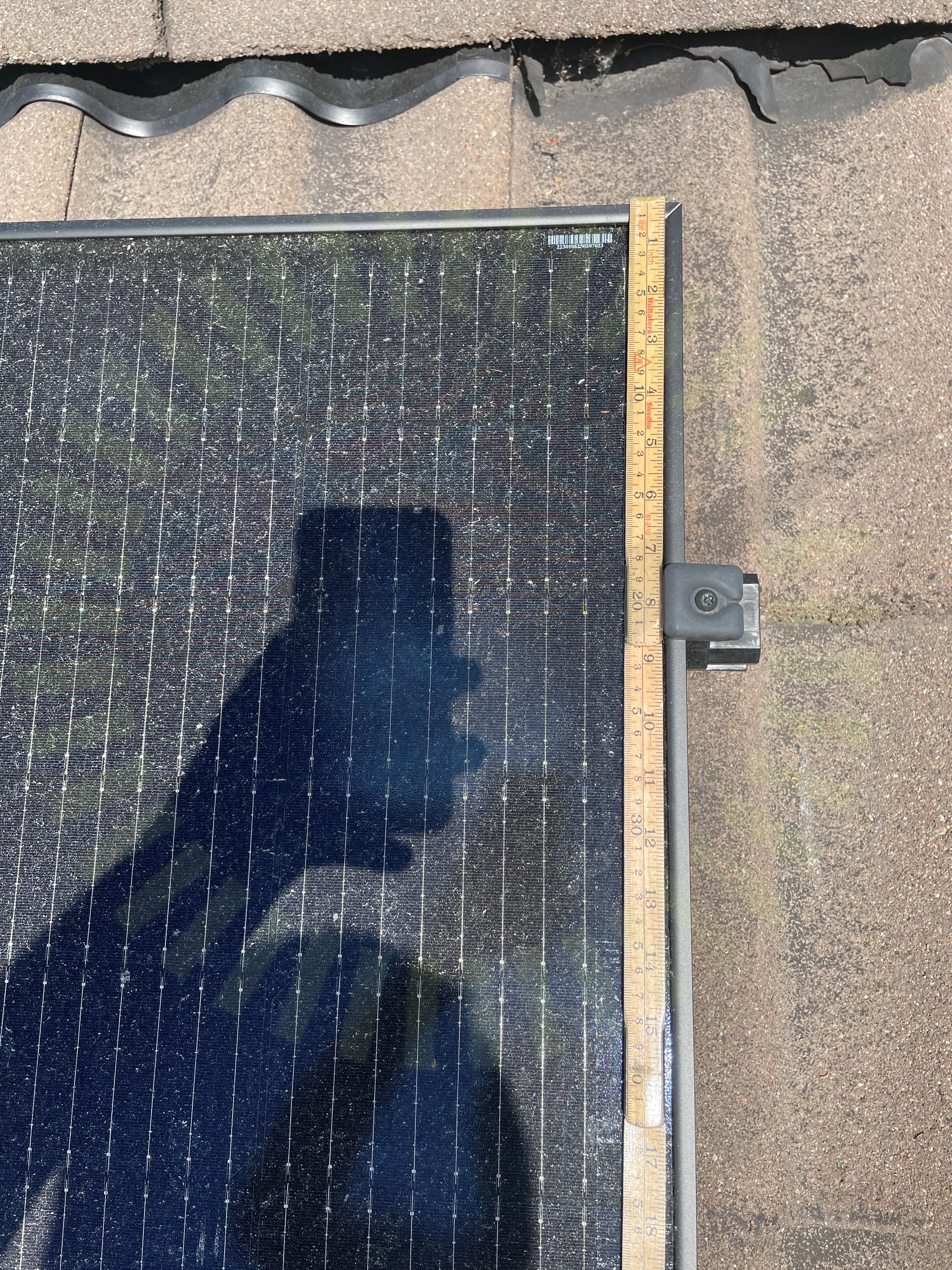

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

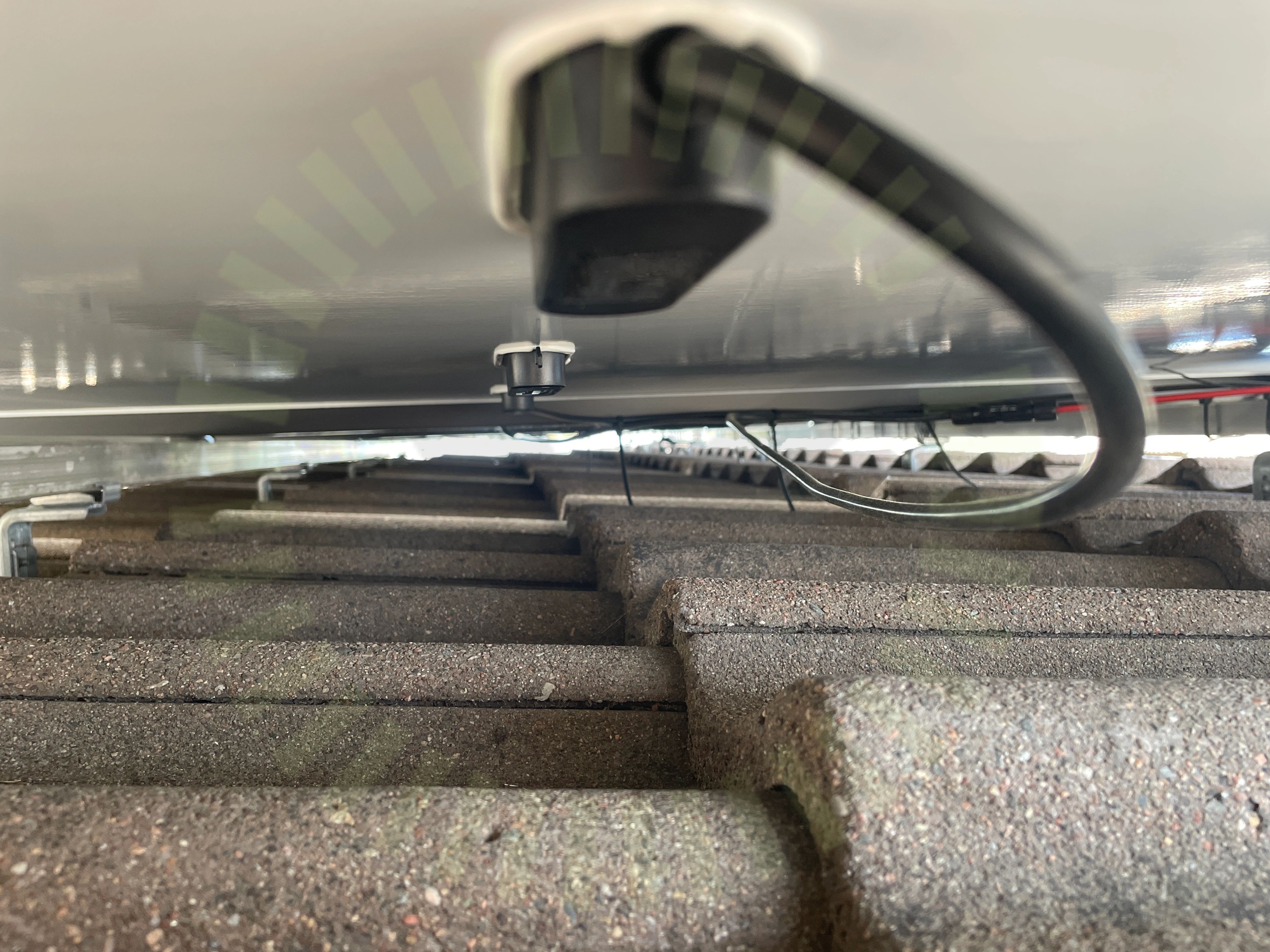

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

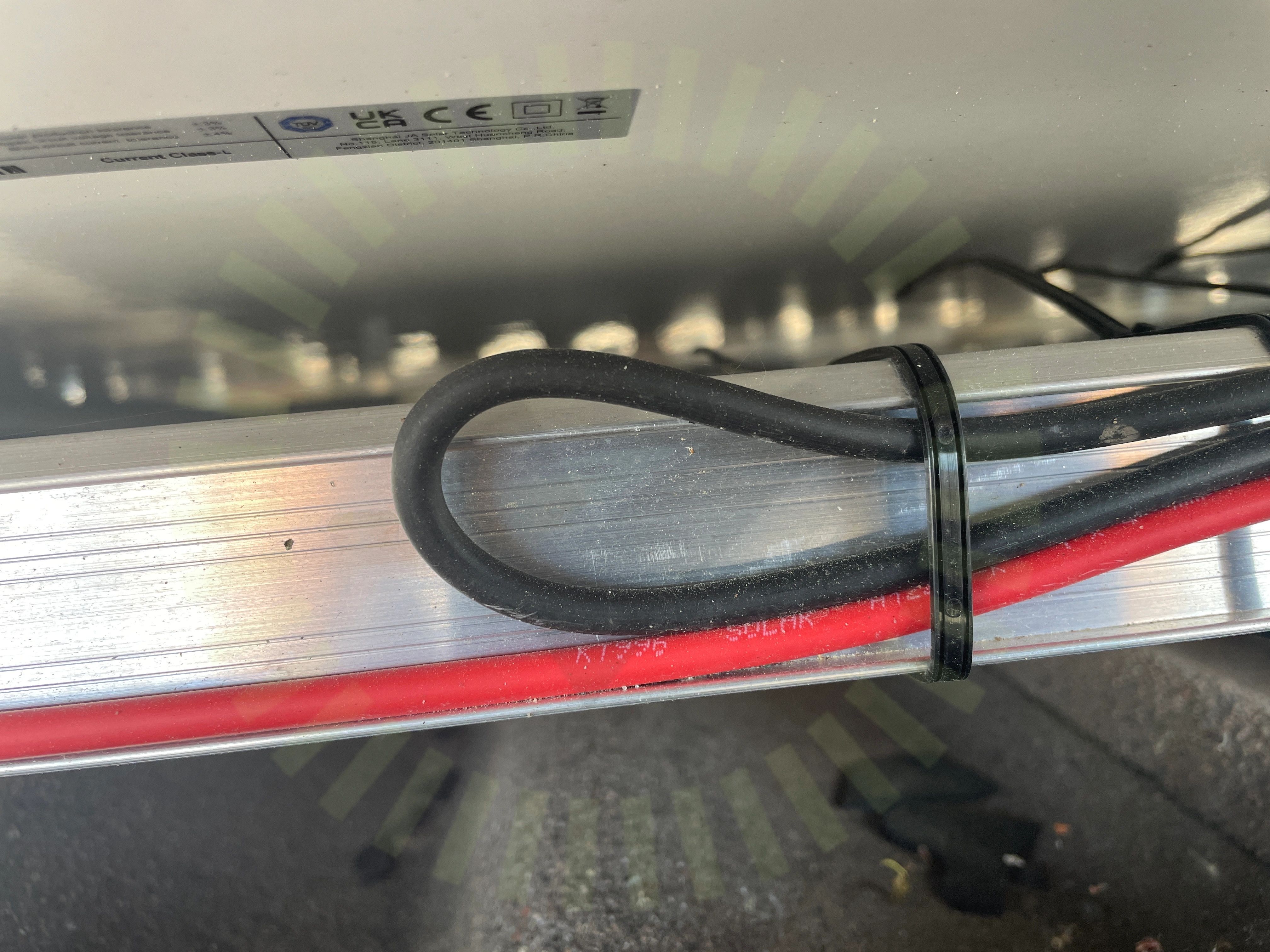

Kablar har en för skarp böjradie. För aktuell strängkabel minst 27 mm böjradie

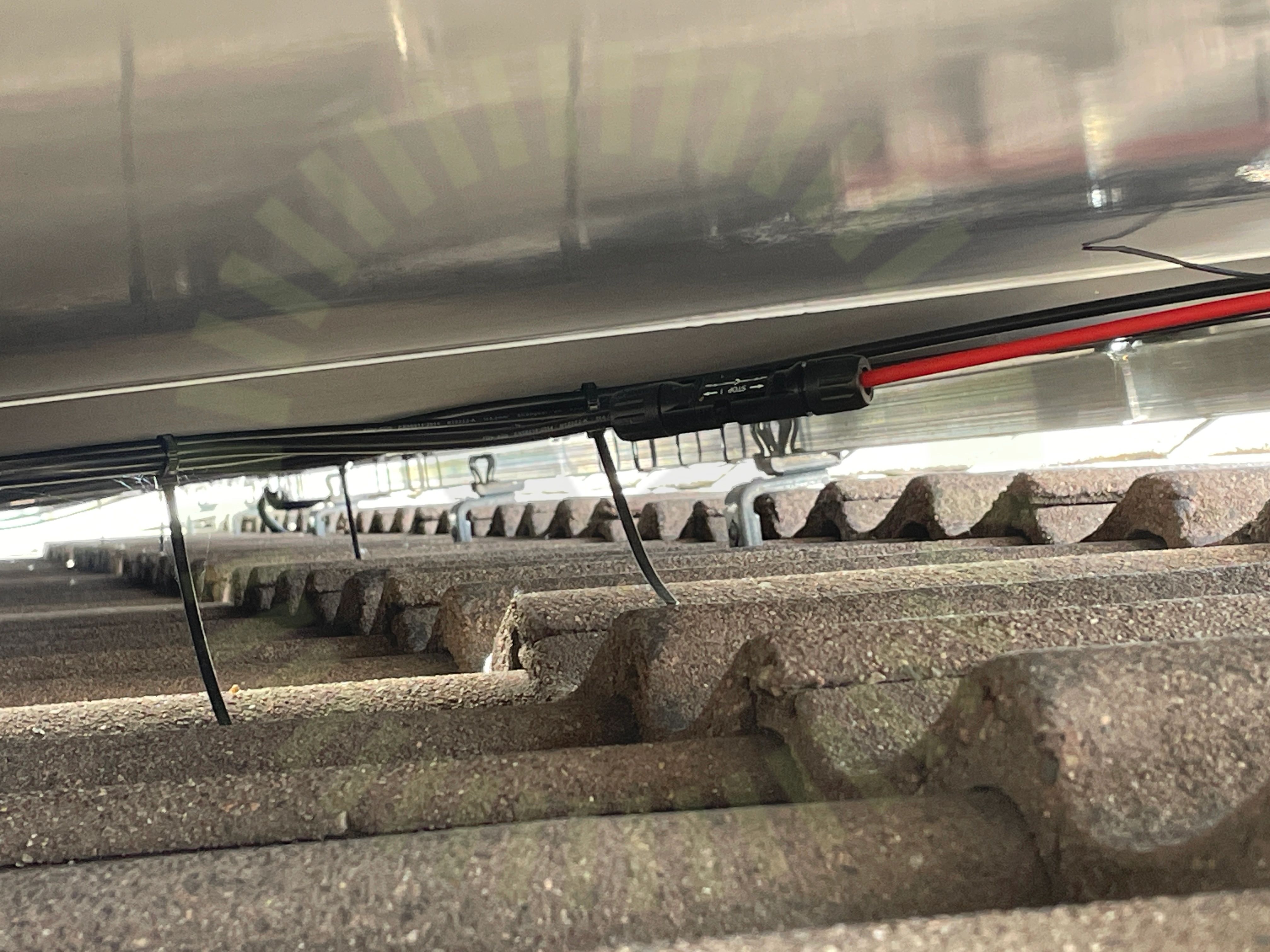

Kontakter som frihänger under panelerna samt skarpa böjar på kabeln där de går in i kontakter. Ska förläggas rakt ur kontaktdonet minst 20 mm.

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

Kund har begärt vald placering och ansvarar för detta.

Kund har begärt vald placering och ansvarar för detta.
