Besiktningsrapport
6.8
Installation genom
SolNord AB
Datum
27 april 2026
Ort
Segersta, Gävleborgs län
Kabeluppfästning
Stress på kontakter
Klämmornas överlappning
+ 18
72% godkända
28% ej godkända
Om installationen
Paneler
Longi: LR5-54HPH
Montagesystem
Weland Stål: Plåttak Långskena
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för anläggningen. Två olika väderstreck är kopplade i samma sträng.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
1/7

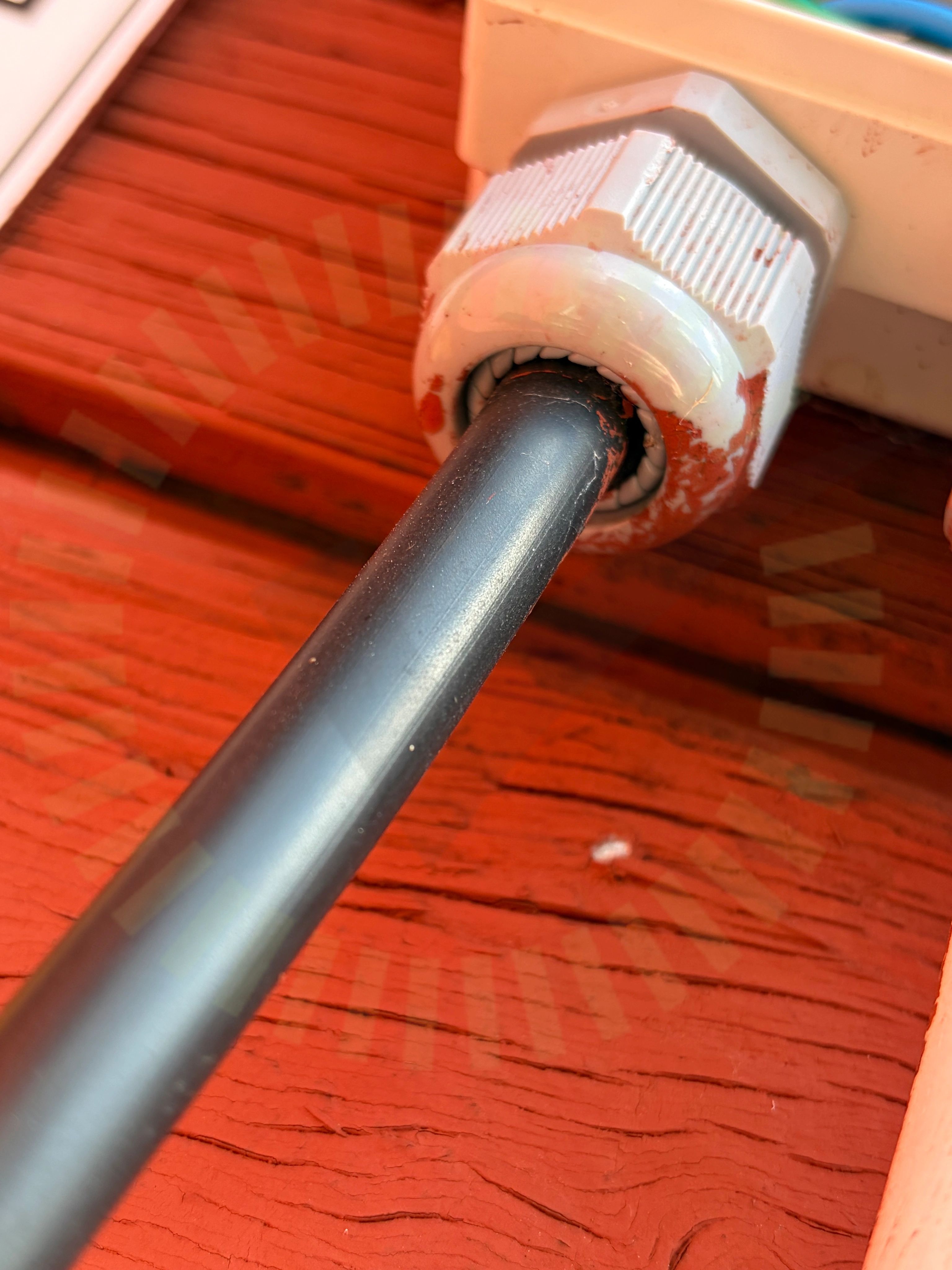

2.1 Kabelinföringar
Inte godkänd
Förskruvning håller inte om kablage. Går att röra in och ut.
Godkända kontrollpunkter
6/7
Tak 1: Longi: LR5-54HPH
Anmärkningar
8/19

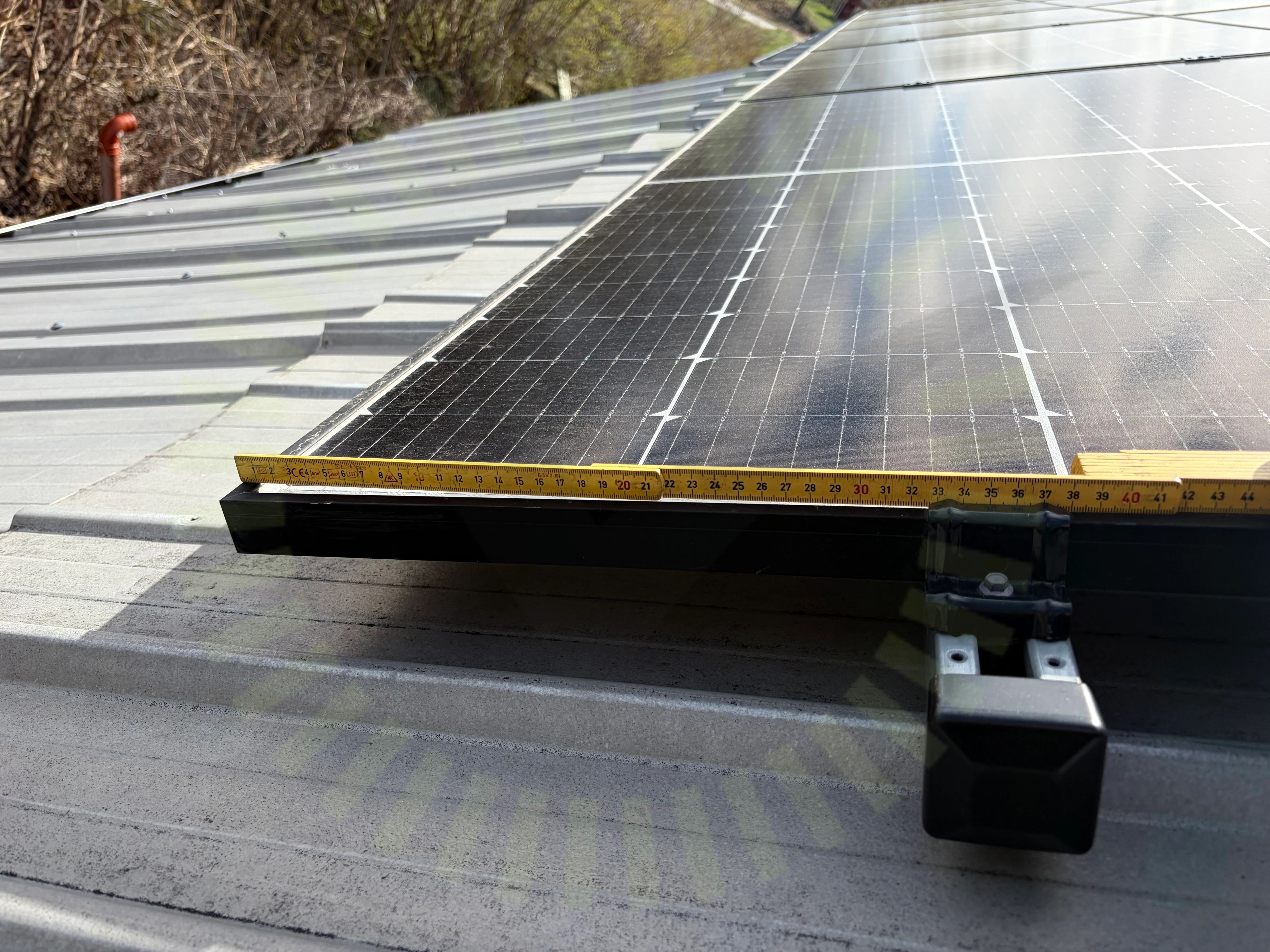

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Paneler är klamrade på kortsidan.

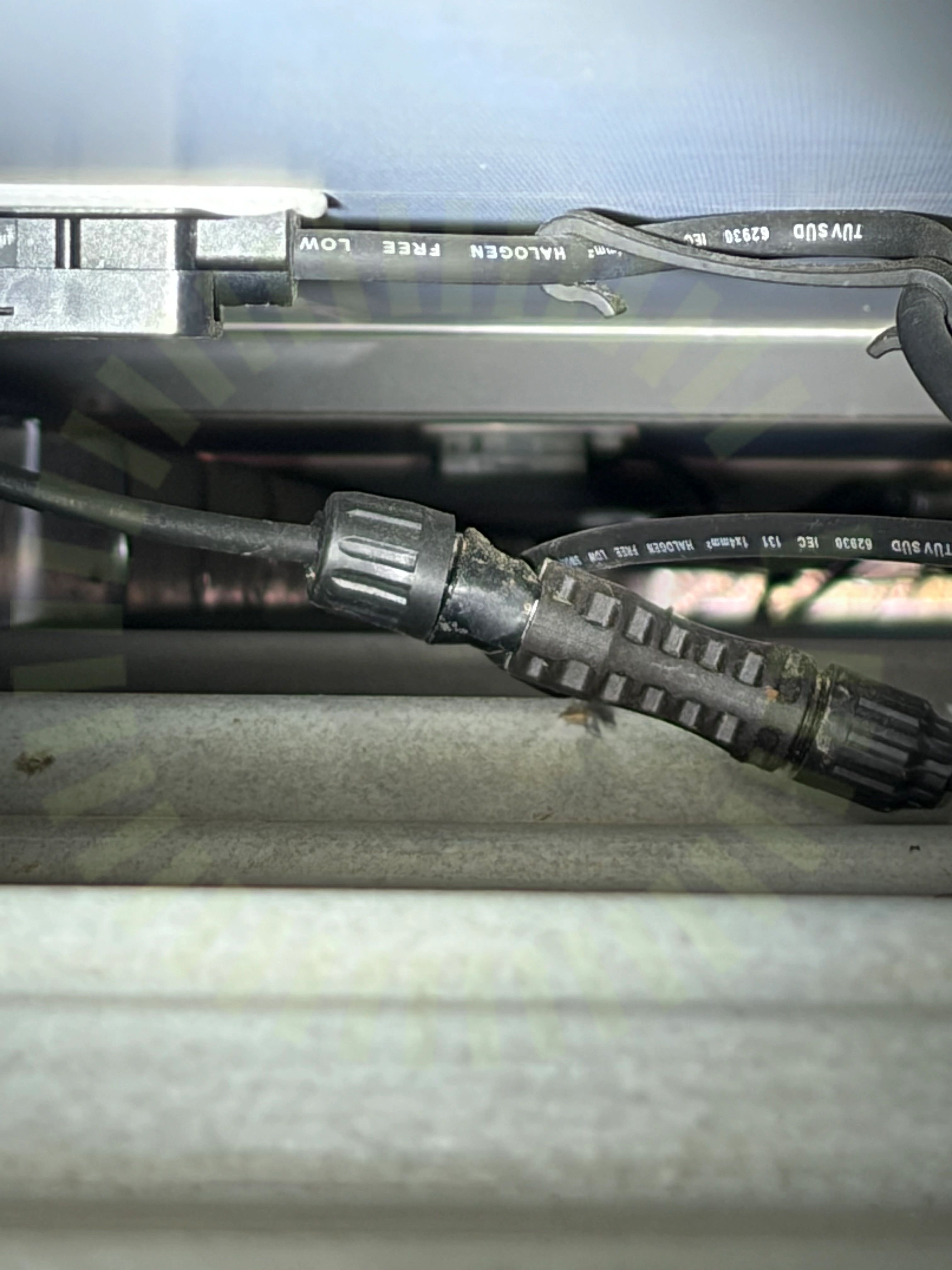

3.2 Kontaktdon
Inte godkänd
Kontakter ligger an mot takytan.
3.3 Kontaktdon
Inte godkänd
Kontaktens förskruvning är snedvriden.
3.4 Kontaktdon
Inte godkänd
Märken efter tång finns på kontaktens förskruvning vilket tyder på att fel verktyg har använts vid kontaktering, egenkontroll med bilder på crimptång saknas.

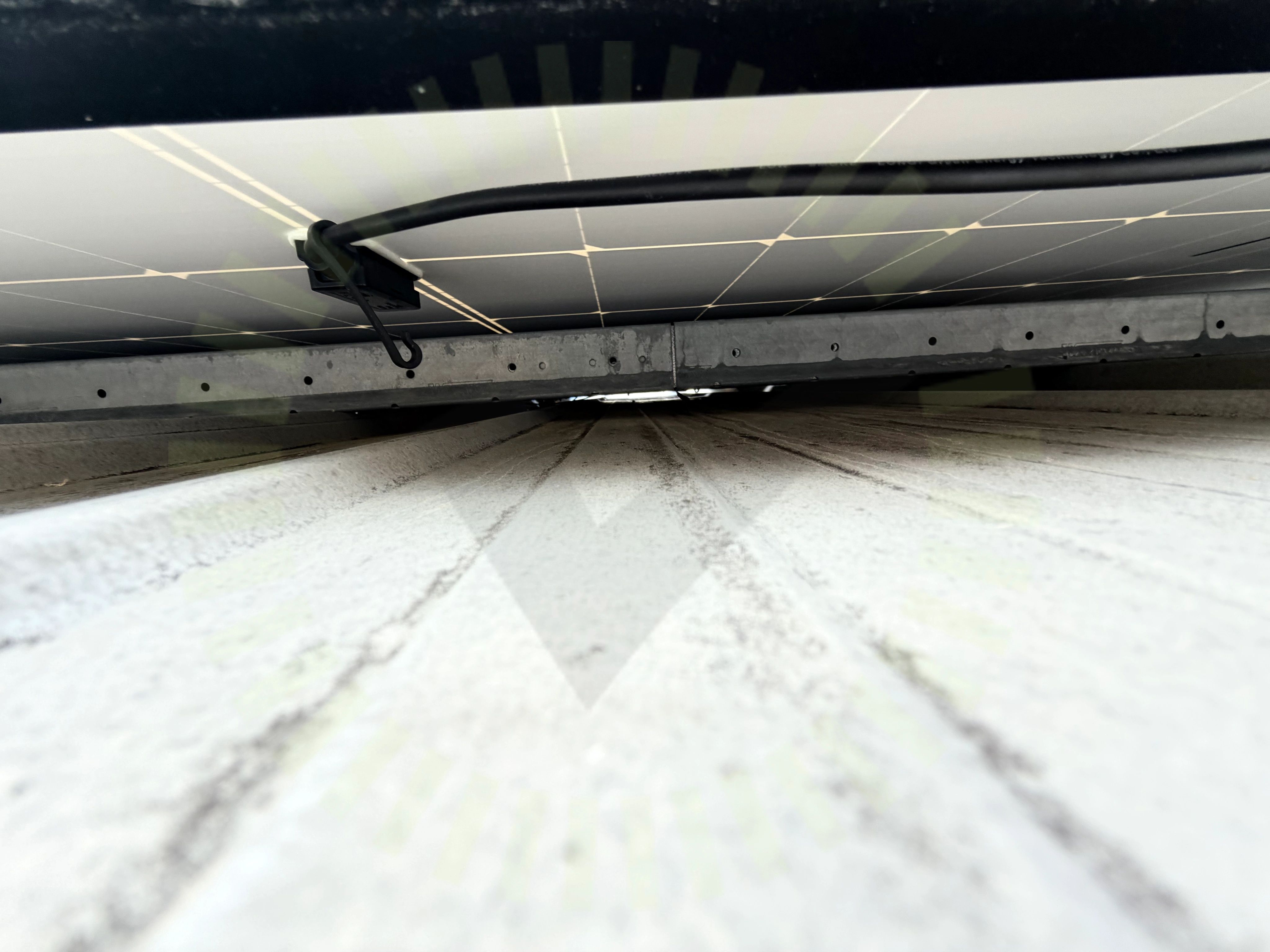

3.5 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

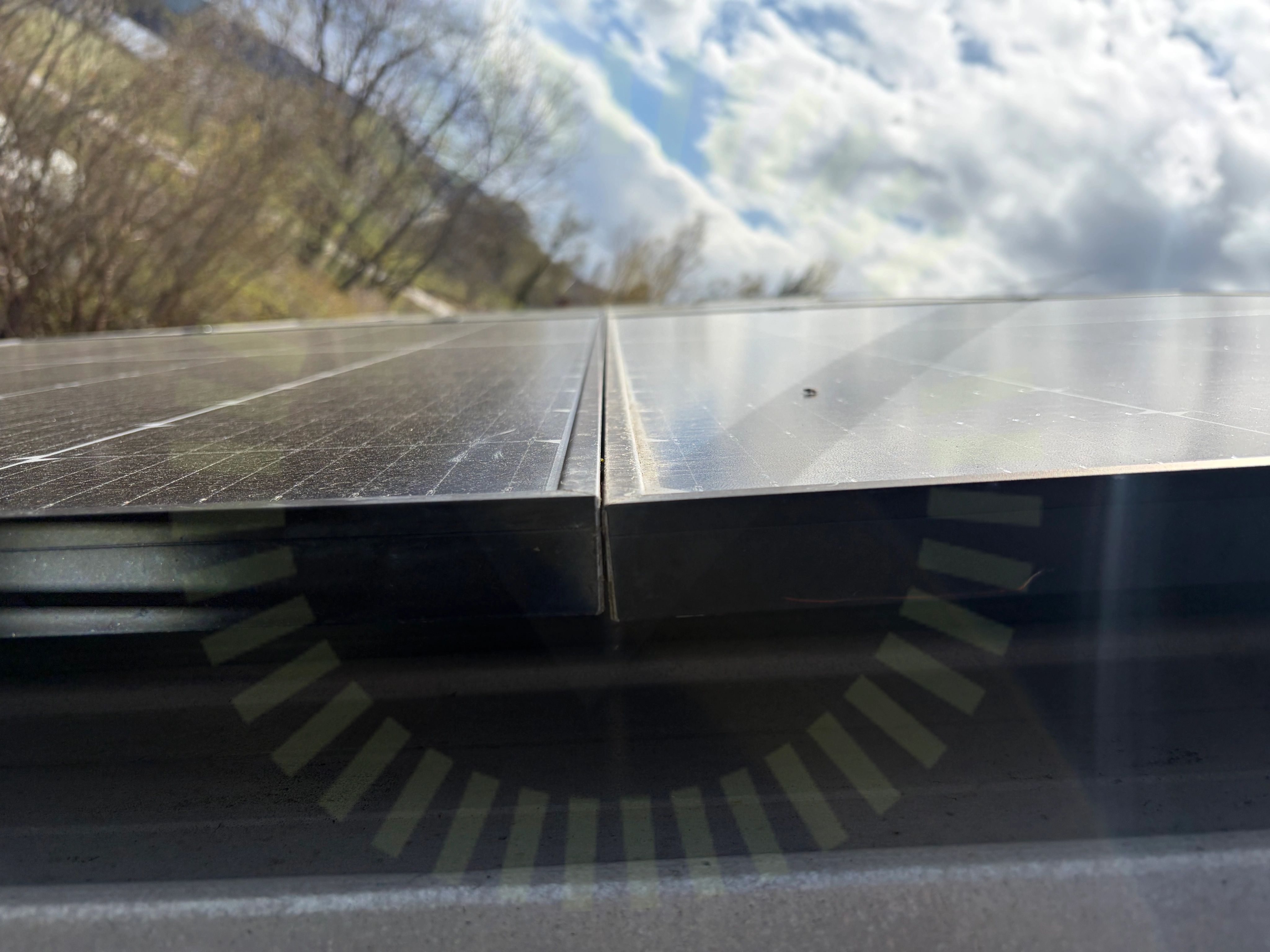

3.6 Panelramar separerade
Inte godkänd
Panelernas ramar ligger dikt an varandra.

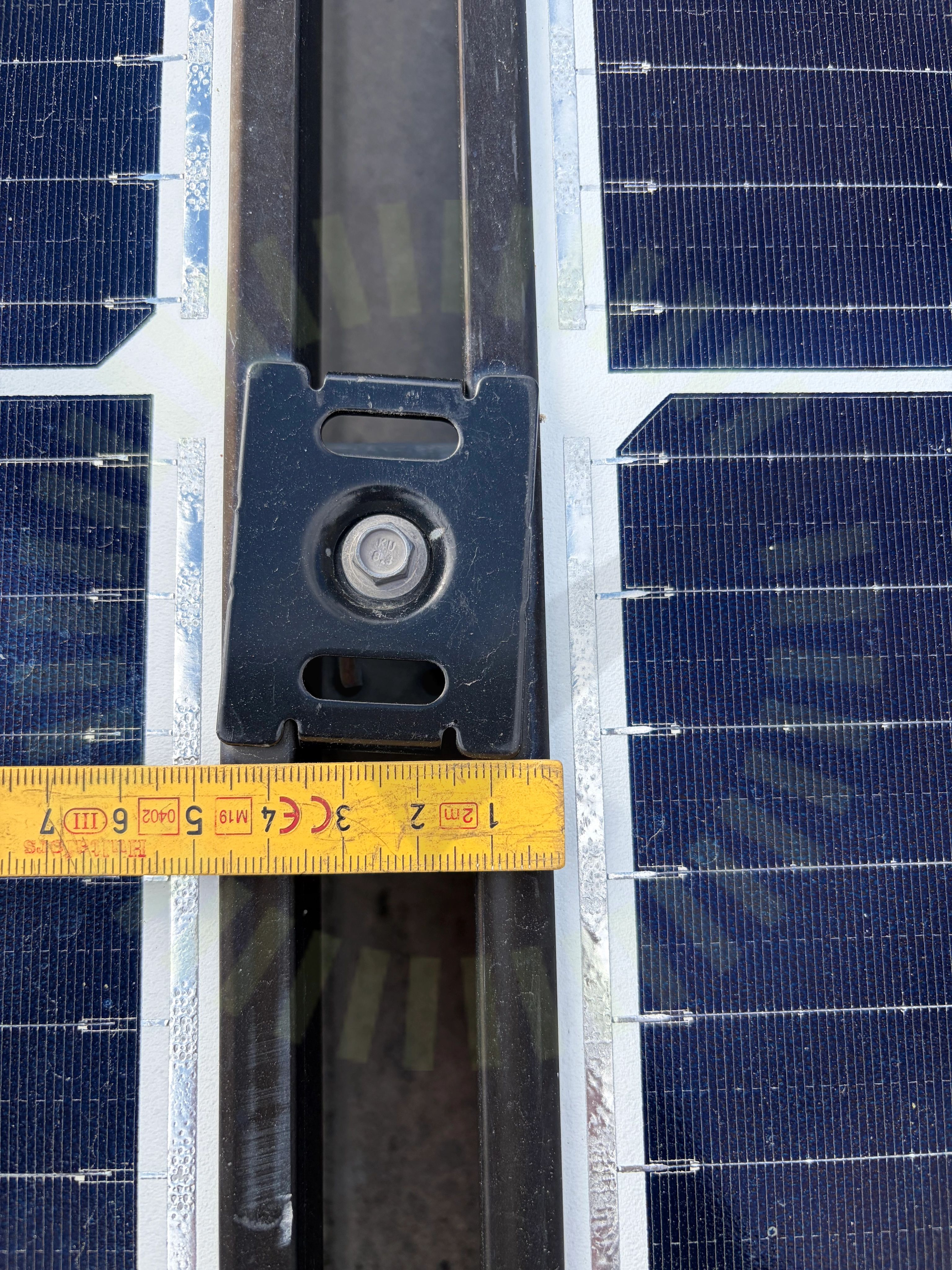

3.7 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Tillverkaren kräver minst 10 mm överlapp.
3.8 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
10/19
Ej tillgängligt vid besiktning
1/19
Tak 1: Weland Stål: Plåttak Långskena
Anmärkningar
7/18
4.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket, gäller generellt på alla takytor.
4.2 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

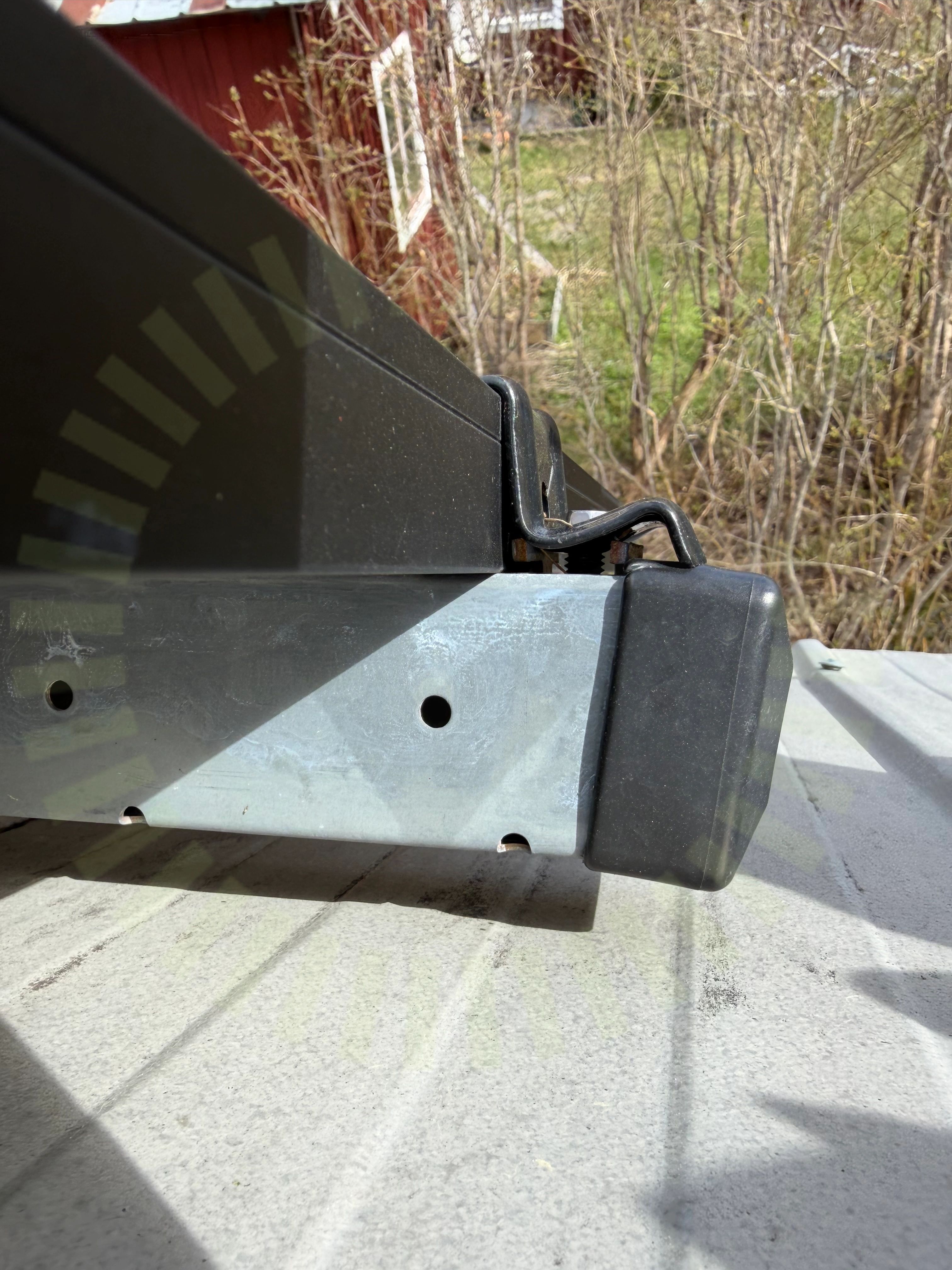

4.3 Ändklämmor skena
Inte godkänd
För lite skena sticker ut från slutet av panelkanten.

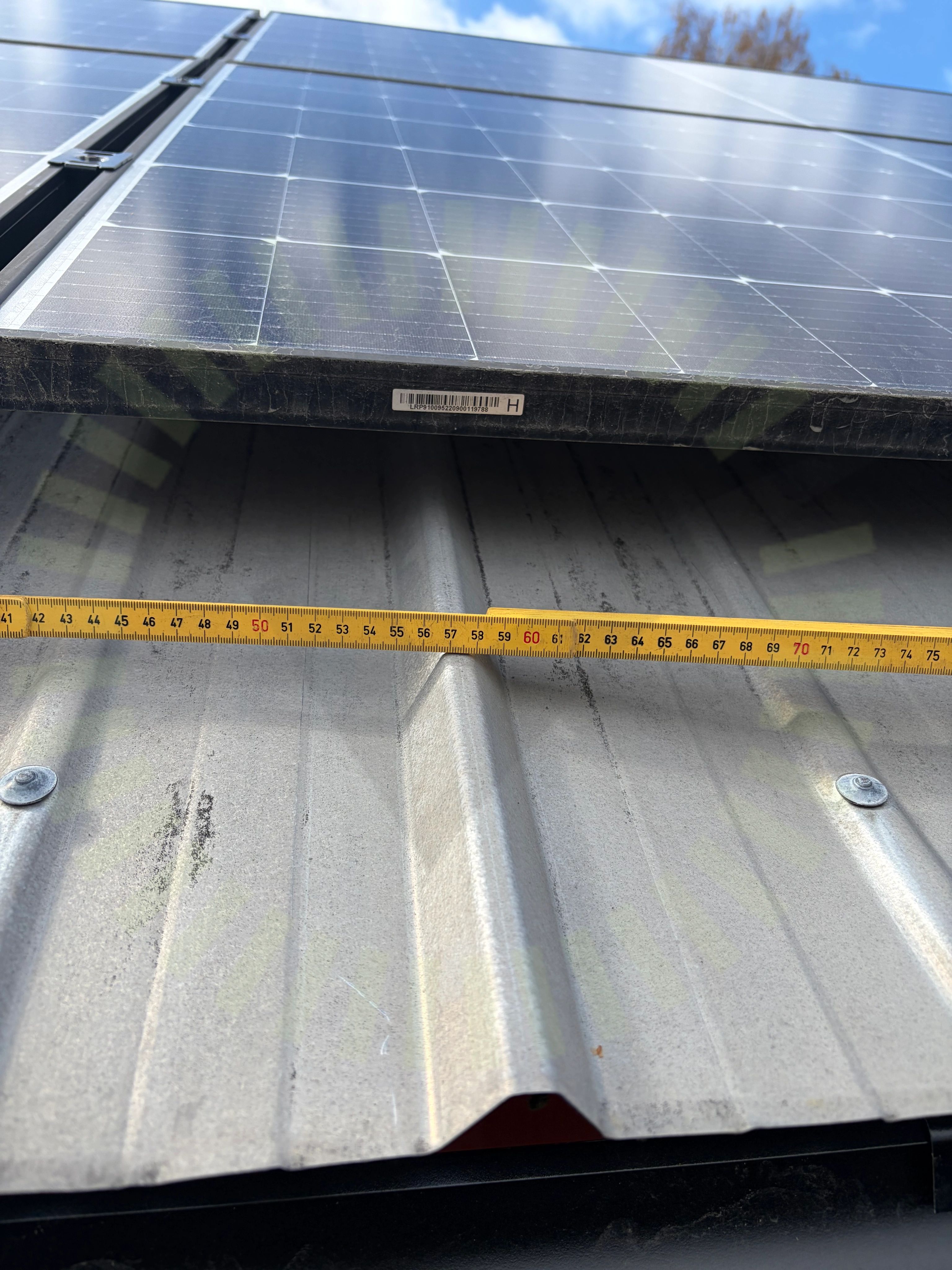

4.4 Skenornas infästning
Inte godkänd
Enligt tillverkarens anvisningar ska skenan skruvas var 20 cm första och sista metern, då plåtens toppar har ett cc-mått på 58 cm är detta ej uppfyllt. Resterande mått går ej att kontrollera då lastberäkning saknas.
4.5 Skenornas infästning
Inte godkänd
Skruven sitter delvis utanför plåttaken.

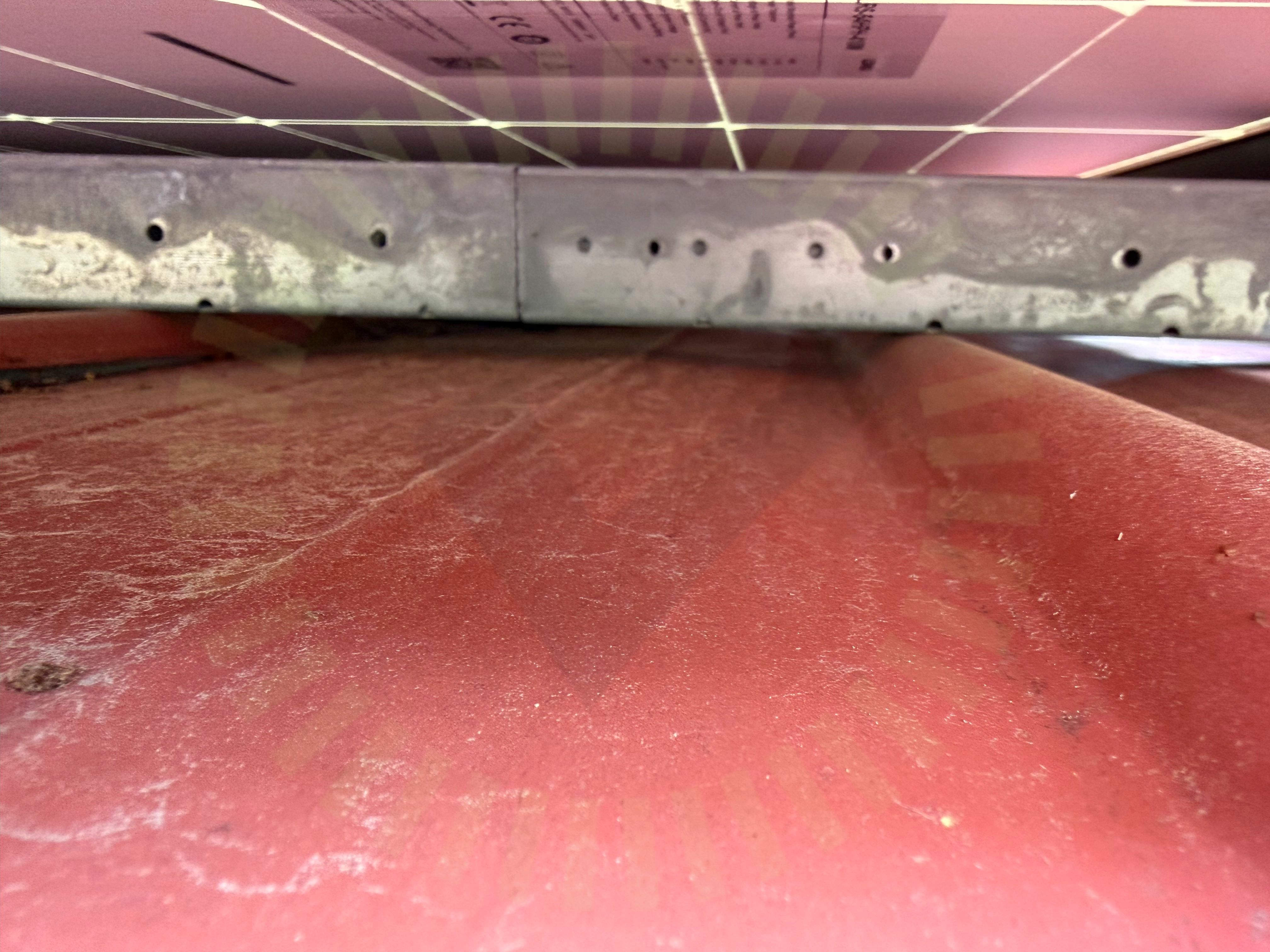

4.6 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad.
4.7 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
Godkända kontrollpunkter
11/18
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
2/4

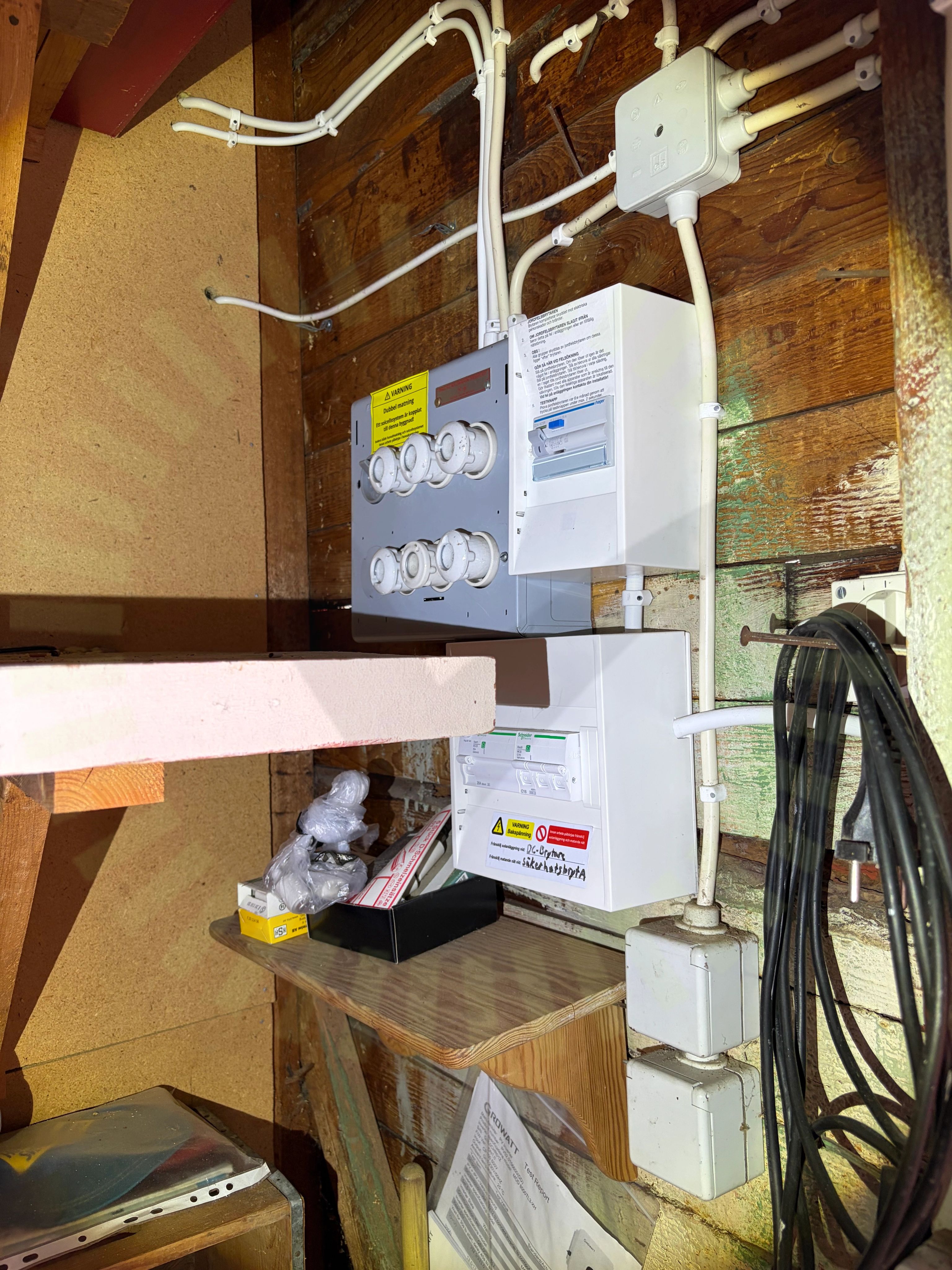

6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. Gäller vid undercentral och huvudcentral.
6.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
8/34

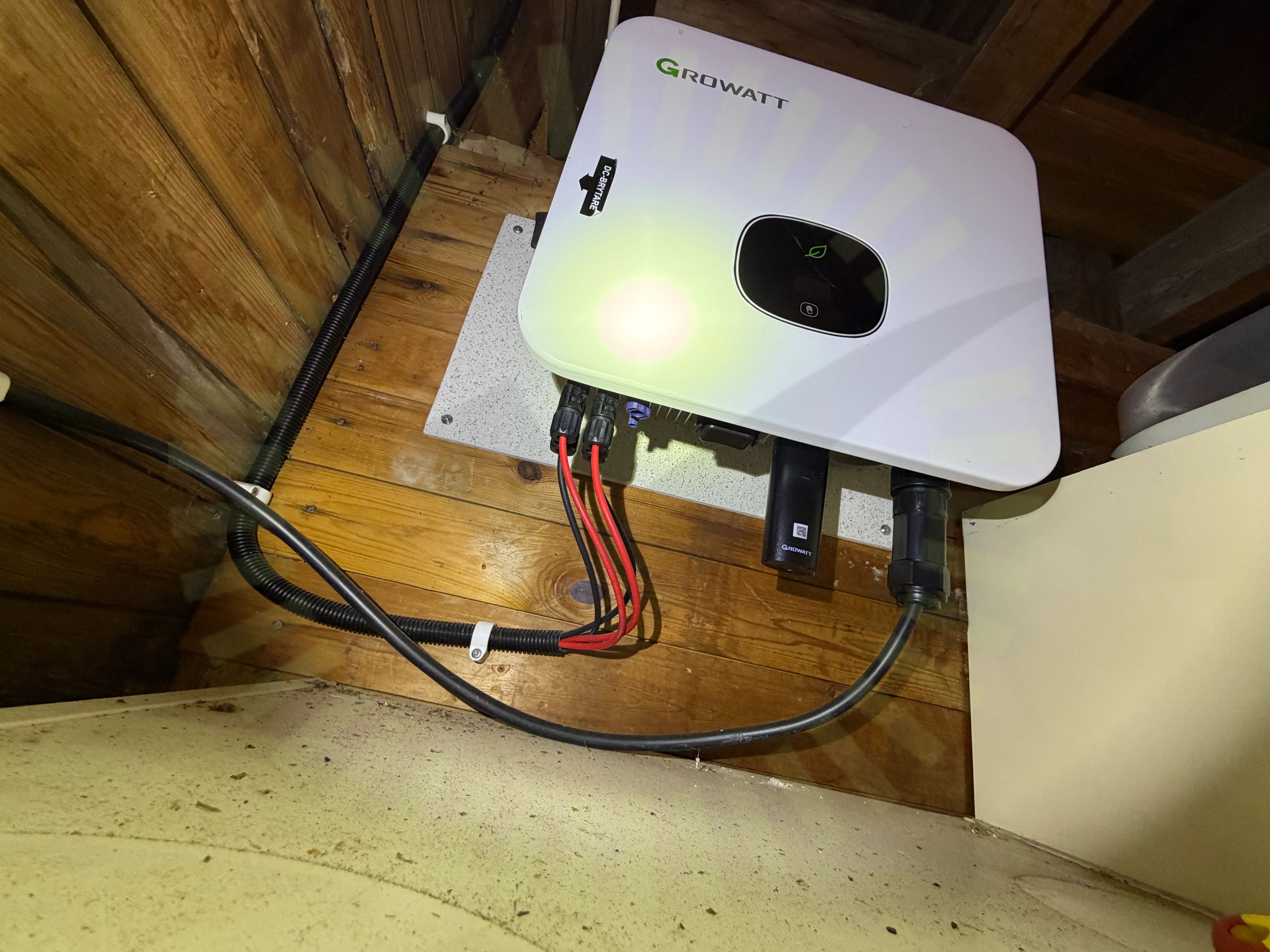

7.1 AC Kablage förläggning
Inte godkänd
Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

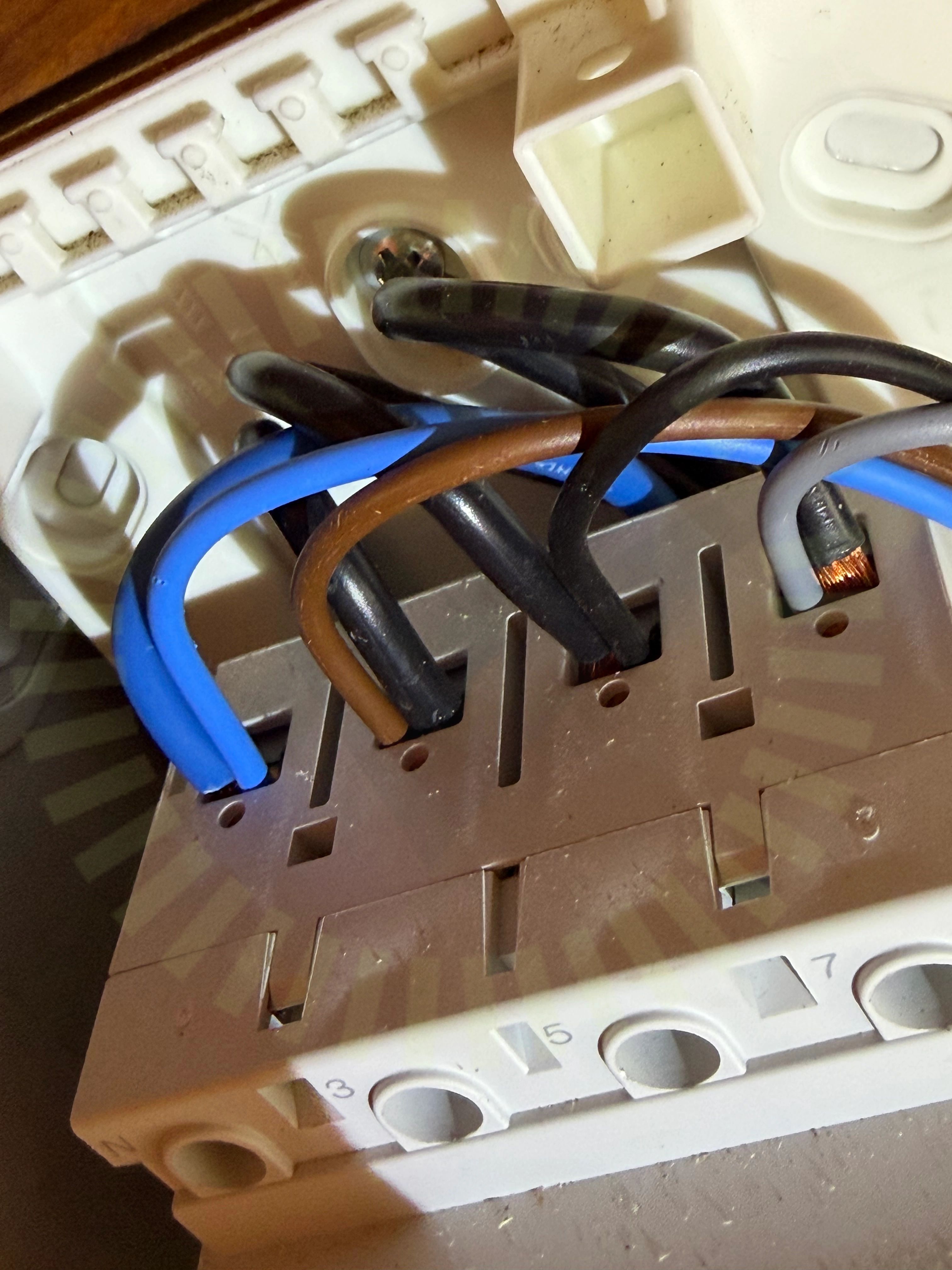

7.2 Anslutning av ledare
Inte godkänd
Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
7.3 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Gäller till vänster sida och undersidan.

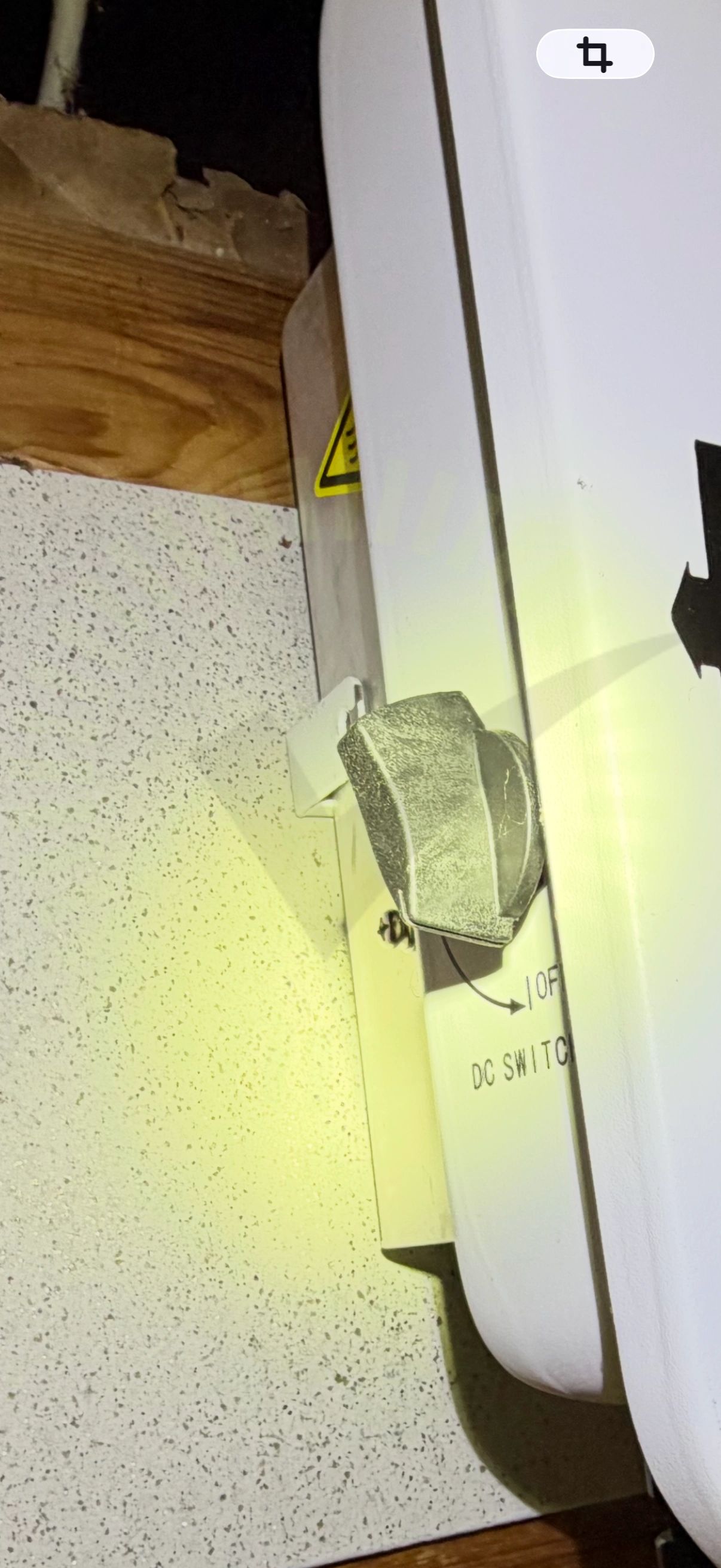

7.4 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Låsskruv saknas.

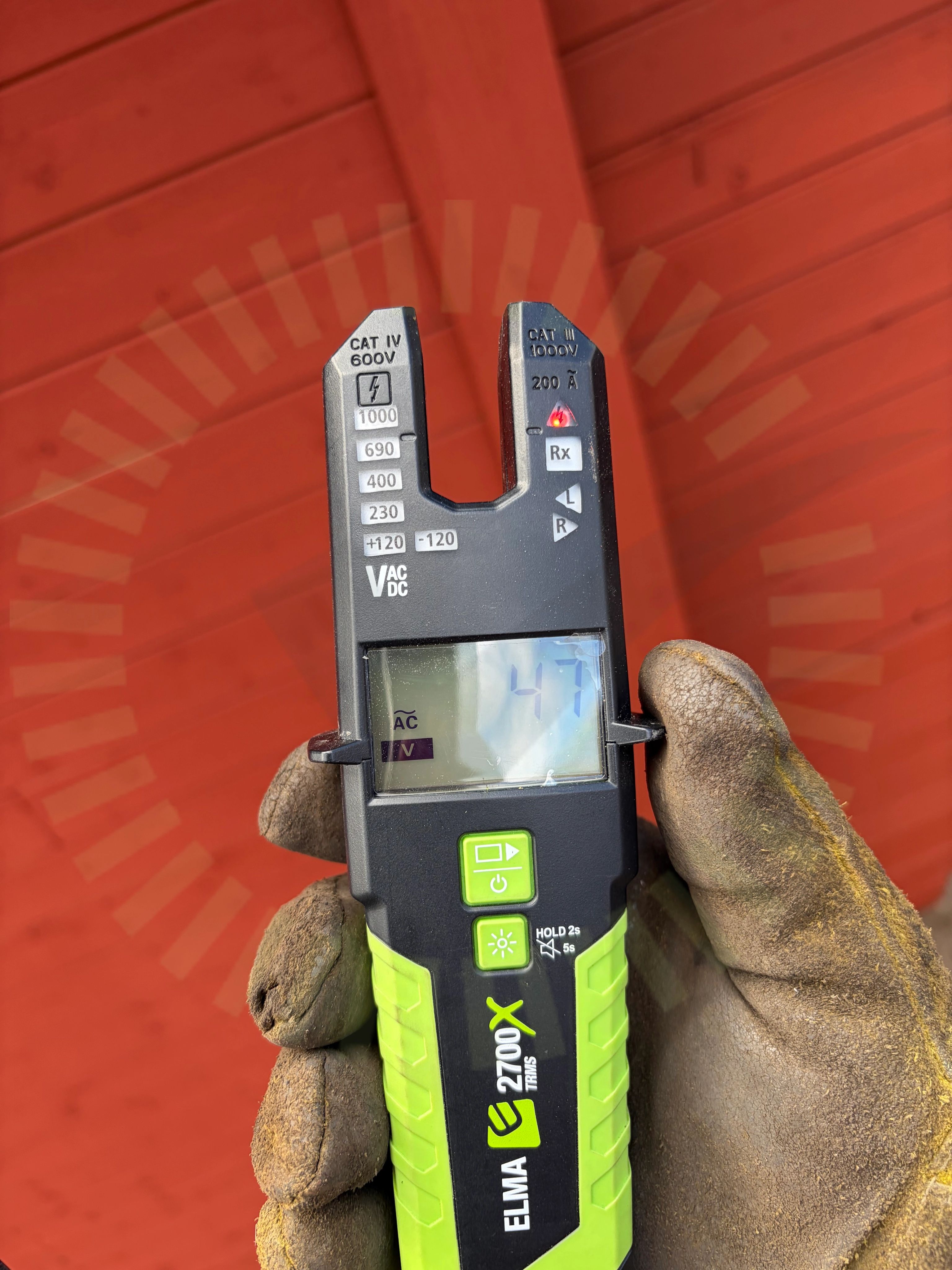

7.5 Funktionsjord
Inte godkänd
Funktionsjord för isolationsövervakning saknas. Taket är spänningssatt och växelriktaren har inte utfärdat någon varning.

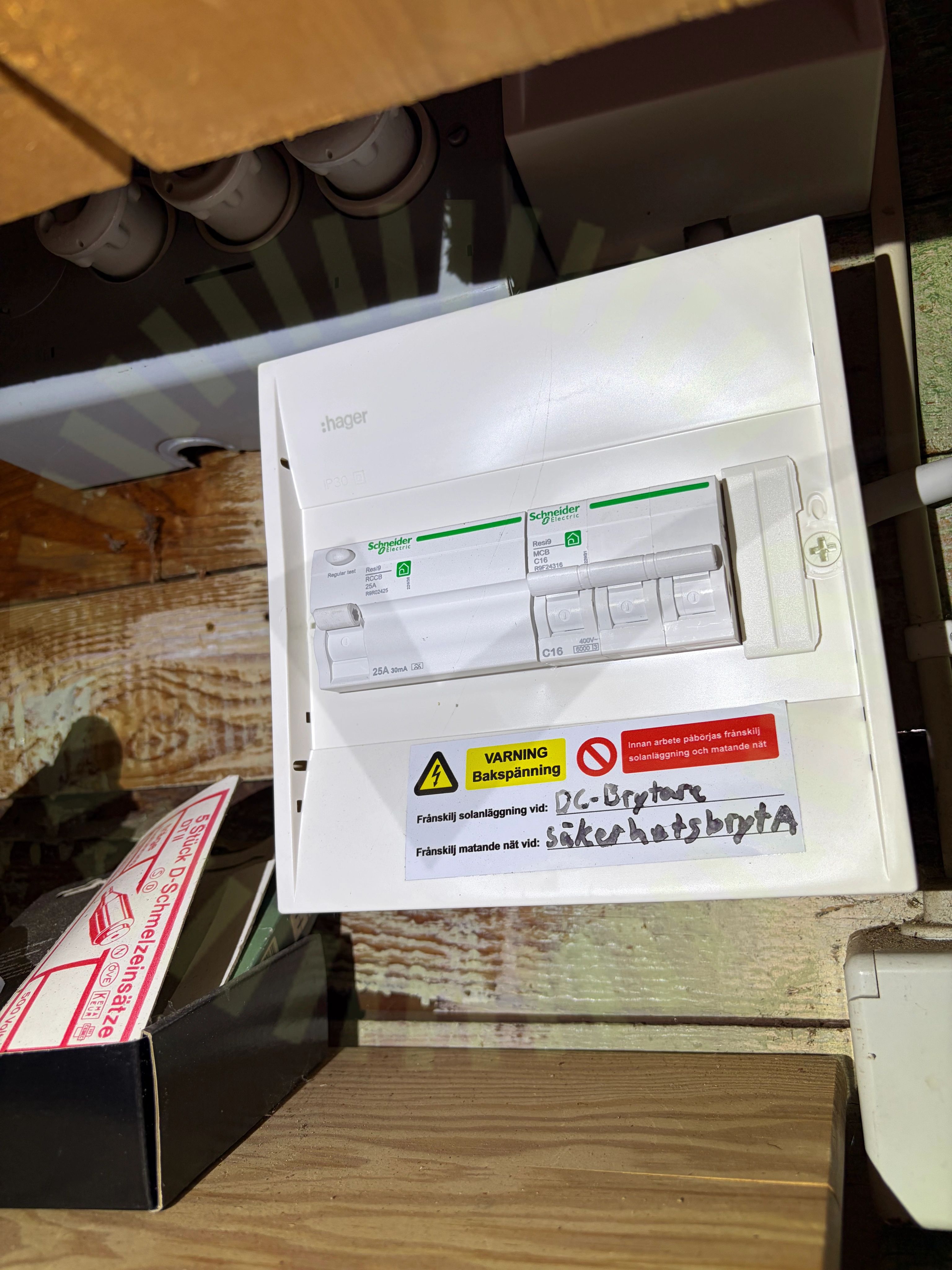

7.6 Identifiering
Inte godkänd
Märkning är inte utfört så det är tydligt vad som tillhör vad.
7.7 Jordning av chassi
Inte godkänd
Växelriktarens chassi är inte jordat.
7.8 Strängdesign
Inte godkänd
Paneler i olika väderstreck är kopplade i samma sträng.
