Besiktningsrapport

8.5

Installation av

Sun4Energy

Datum

30 oktober 2023

Ort

Örebro, Örebro län

Förbindelse av kontakter

Snö- och Vindlastberäkning

Skenskarvar

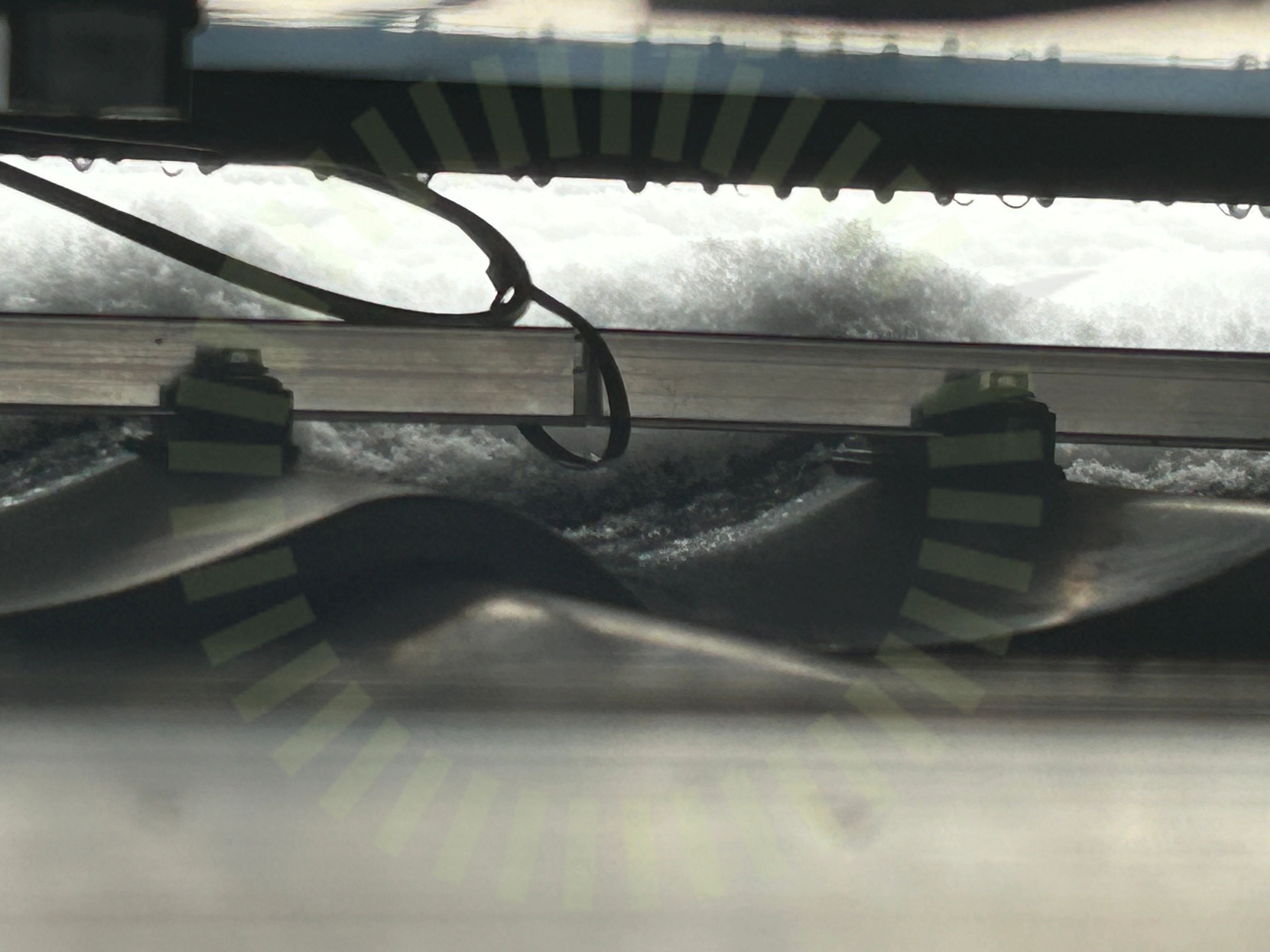

+ 12

81% godkända

19% ej godkända

Om installationen

Paneler

Eurener: MEPV 108

Montagesystem

K2: BasicRail

Växelriktare

GroWatt: MID (11-30)KTL3-XH

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Undercentral

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Eurener: MEPV 108 (13)Tak 1, K2: BasicRail (32)Undercentral (8)Varselmärkning (5)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Tak 1, Eurener: MEPV 108

Anmärkningar

2/13

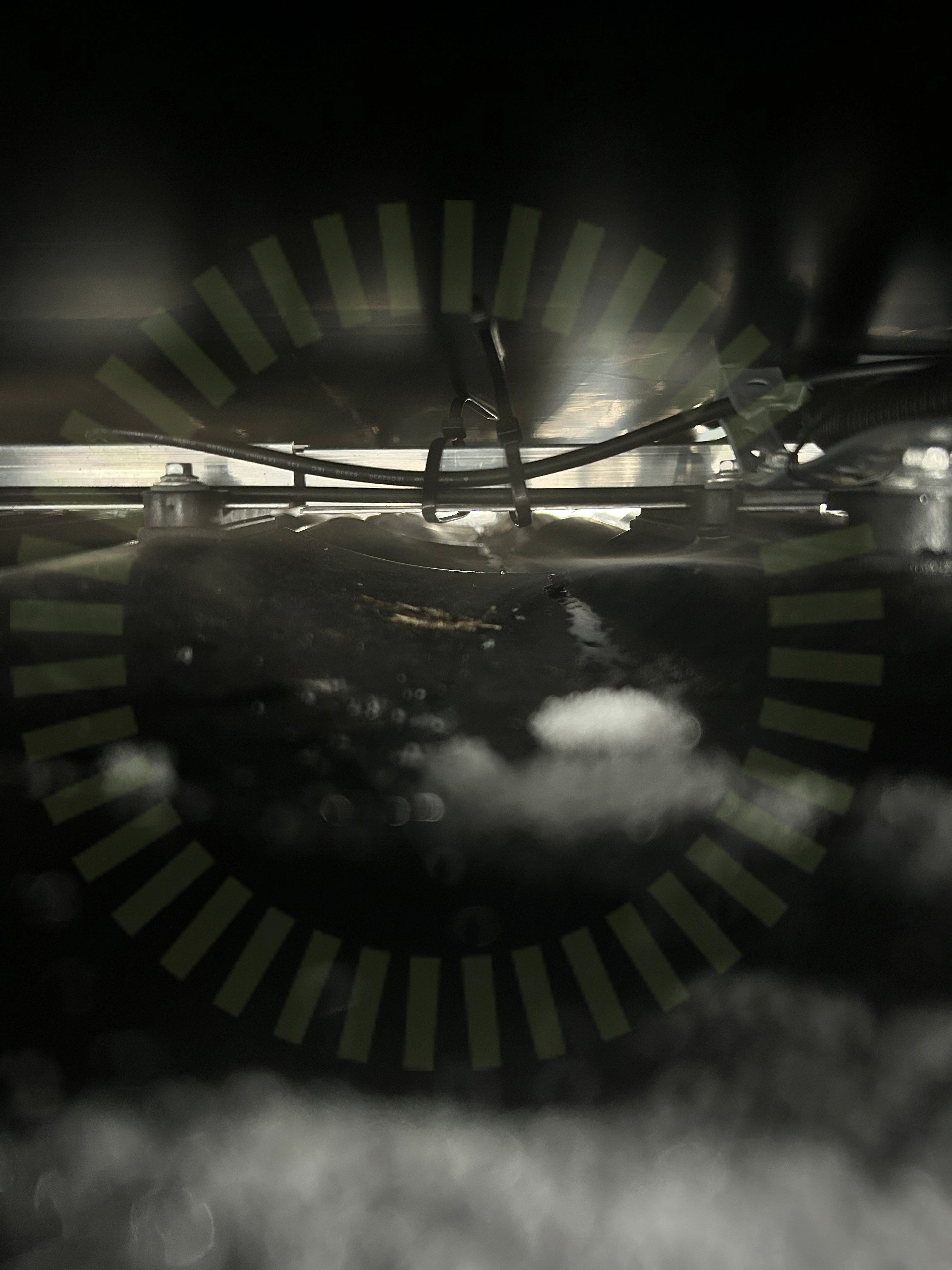

2.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

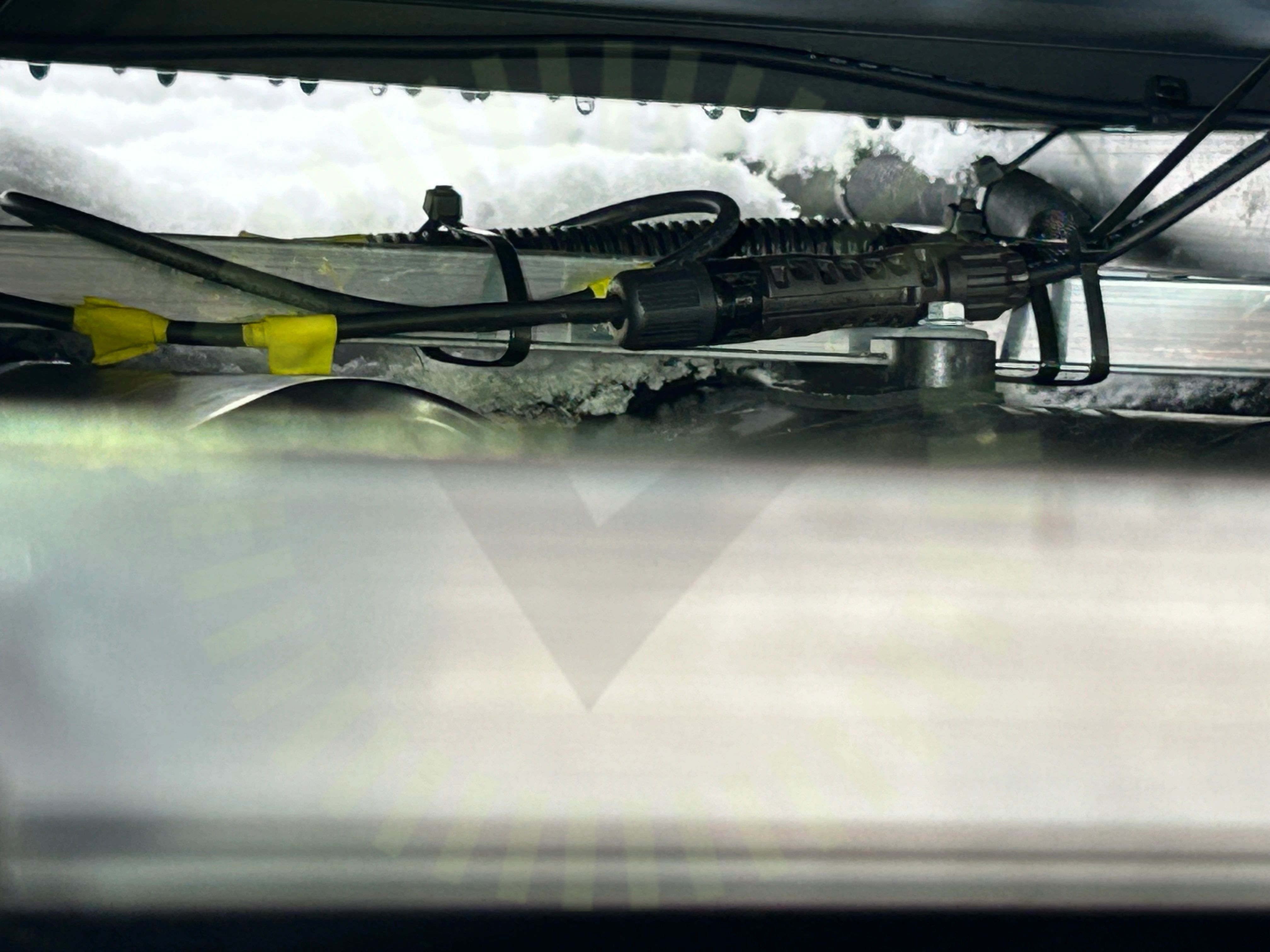

2.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

Godkända kontrollpunkter

8/13

Dräneringshål

Klämmornas överlappning

Kontaktdon

Panelkablaget generell böjradie

Panelramar separerade

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

3/13

Punktbelastning

Skador på panel

Strängförläggning

Tak 1, K2: BasicRail

Anmärkningar

6/27

3.1 Bredd av profiltoppen

Inte godkänd

Takplåtens topp-bredd uppfyller inte tillverkarens krav. Plåten är rundad.

BasicRail-assembly-en, Sida 5

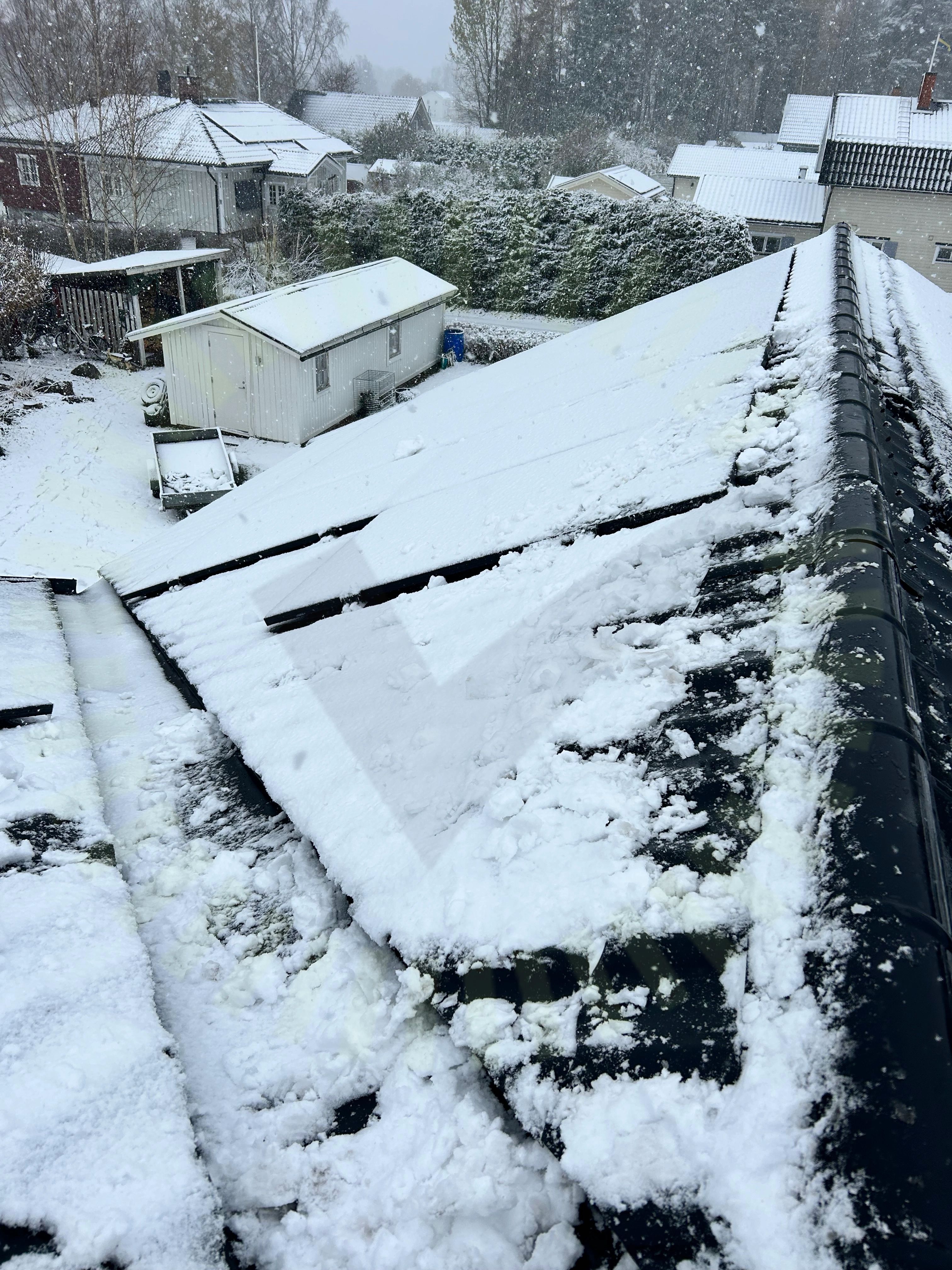

3.2 Skador

Kundkommentar

Kund berättar att han har sett skrapmärken på taket som blivit under installationen. Taket är relativt nytt och hade inga skador sedan tidigare, enligt kund. Vid besiktning ligger snö på taket och besiktningsperson kan inte göra en bedömning.

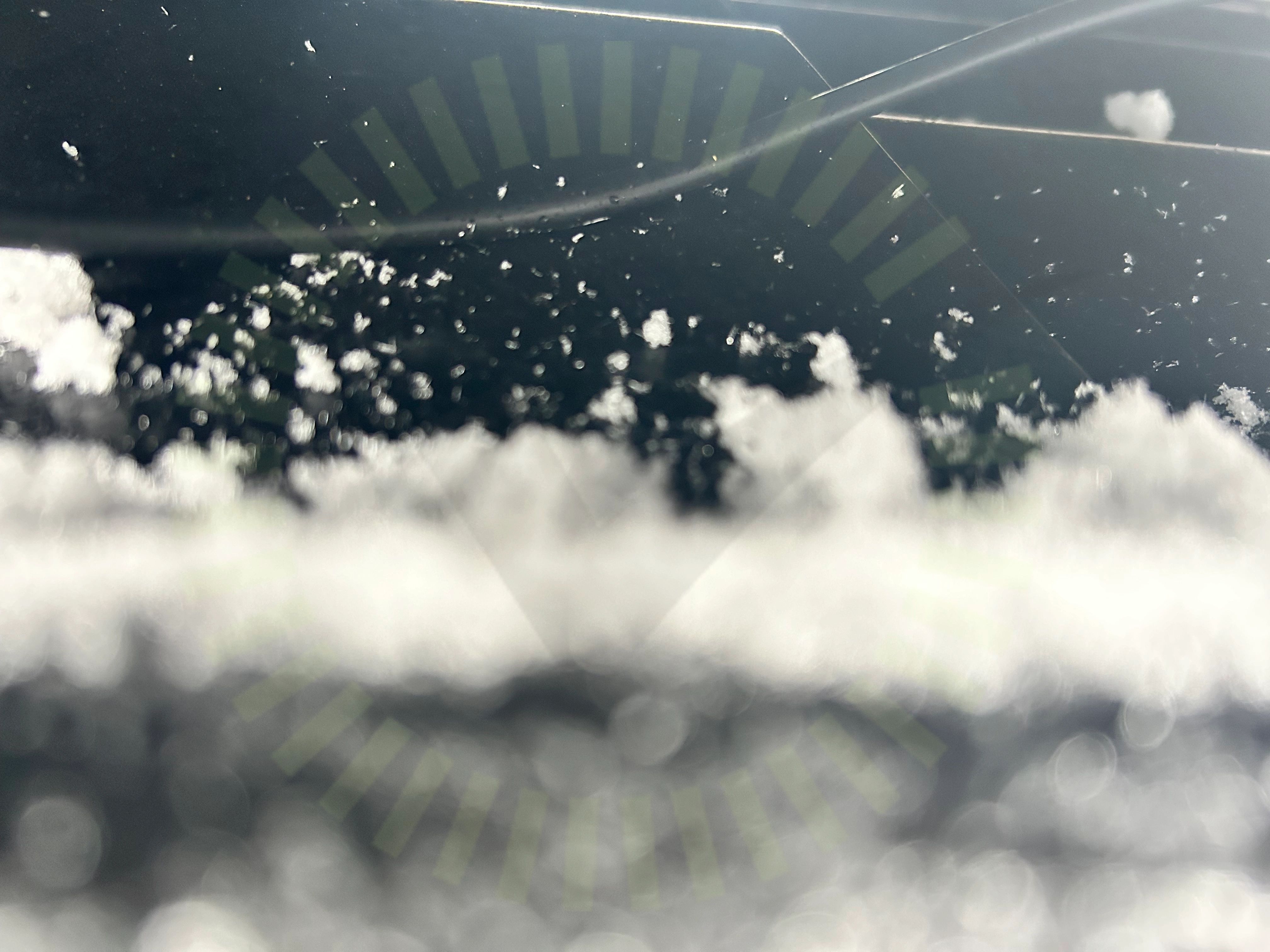

3.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

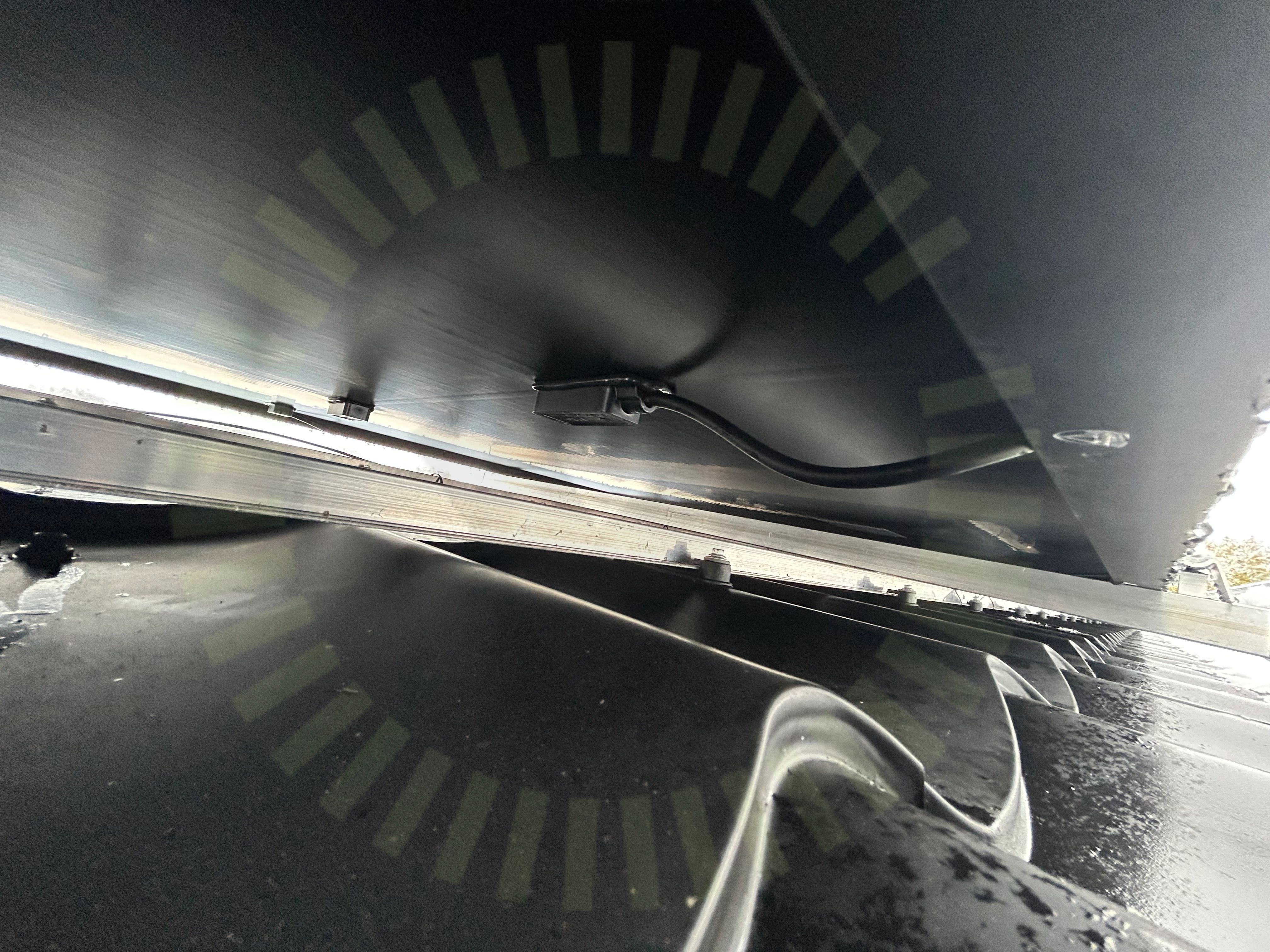

3.4 SpeedLock

Inte godkänd

SpeedLock inte installerat enligt tillverkarens beskrivning.

BasicRail-assembly-en, Sida 13

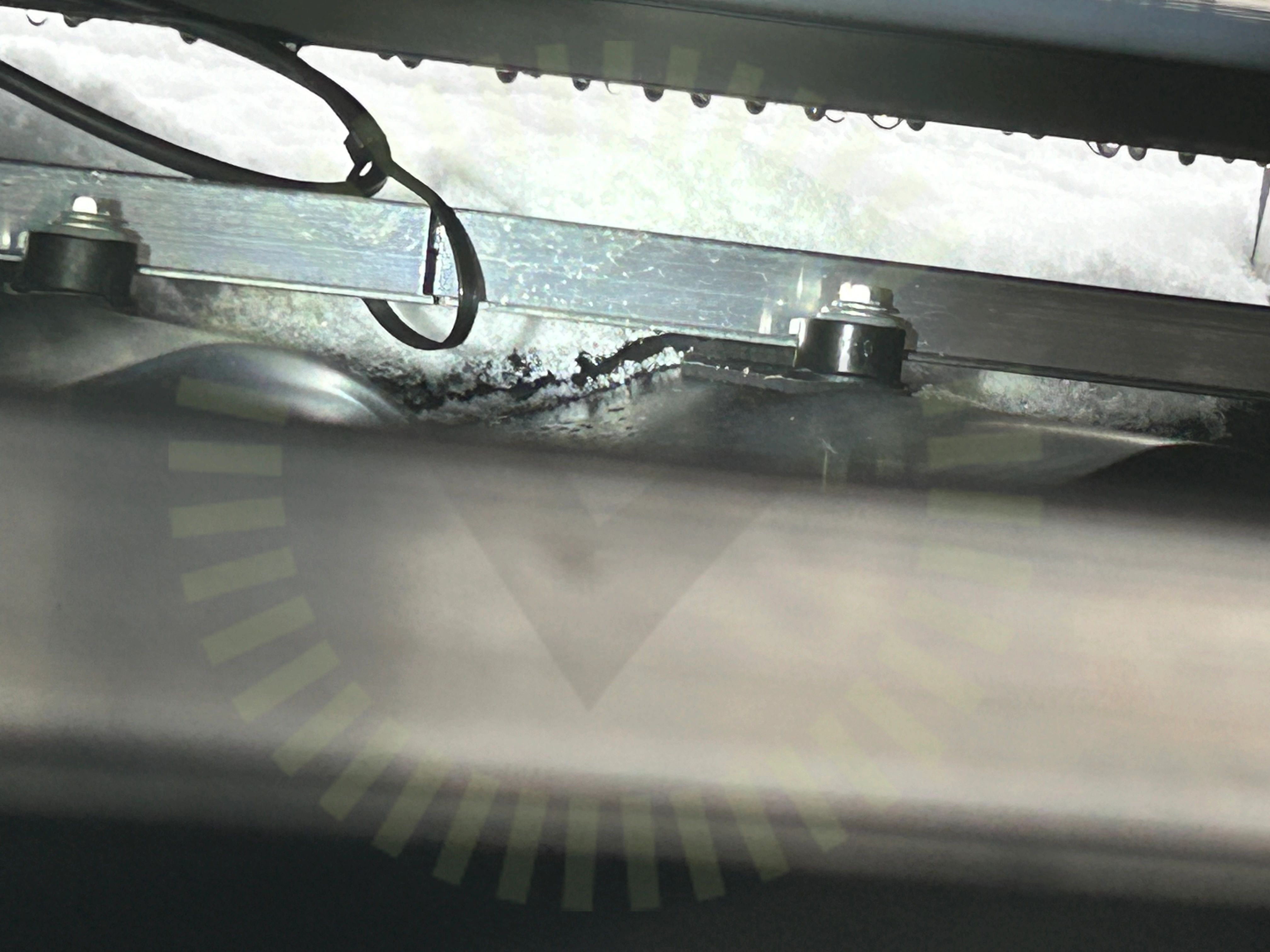

3.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.

BasicRail-assembly-en, Sida 12

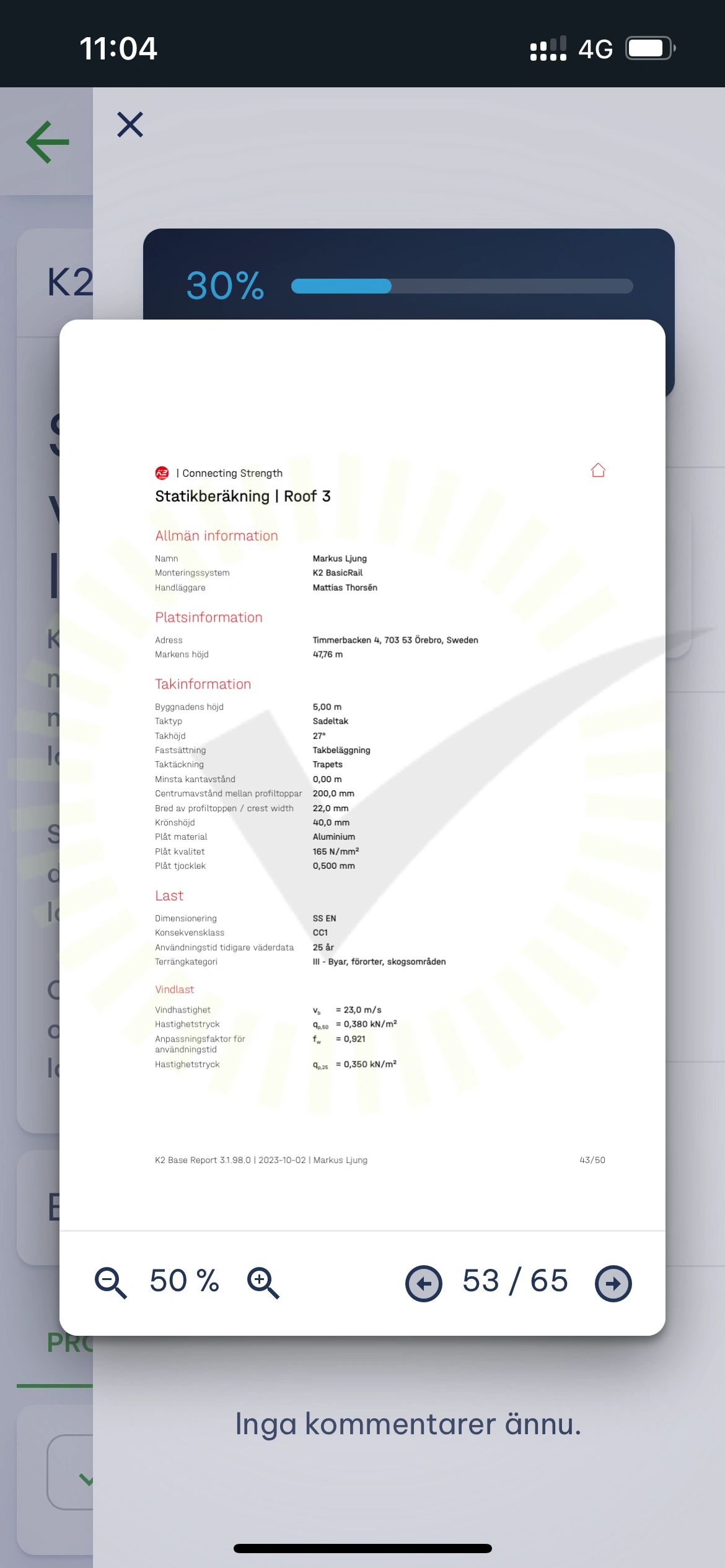

3.6 Snö- och Vindlastberäkning

Inte godkänd

Man har angett plåttyp ”trapets” vilket inte stämmer med verkligheten, det är pannformad plåt. Man har inte uppdaterat panellayout efter att två färre paneler fick plats på taket.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/27

Använd plåtskruv

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningarnas placering

Kabeldragning mellan takytor

Klämmans placering i skena

Mittklämmor

Placering

Plåtinfästning

Skada på klämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning korslager

Skenornas överhäng

Skenornas överhäng korslager

Skenors avstånd till varandra korslager

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Undercentral

Anmärkningar

1/5

4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/5

Femledarsystem

Infästning

IP-Klassning

Placering

Varselmärkning

Anmärkningar

3/4

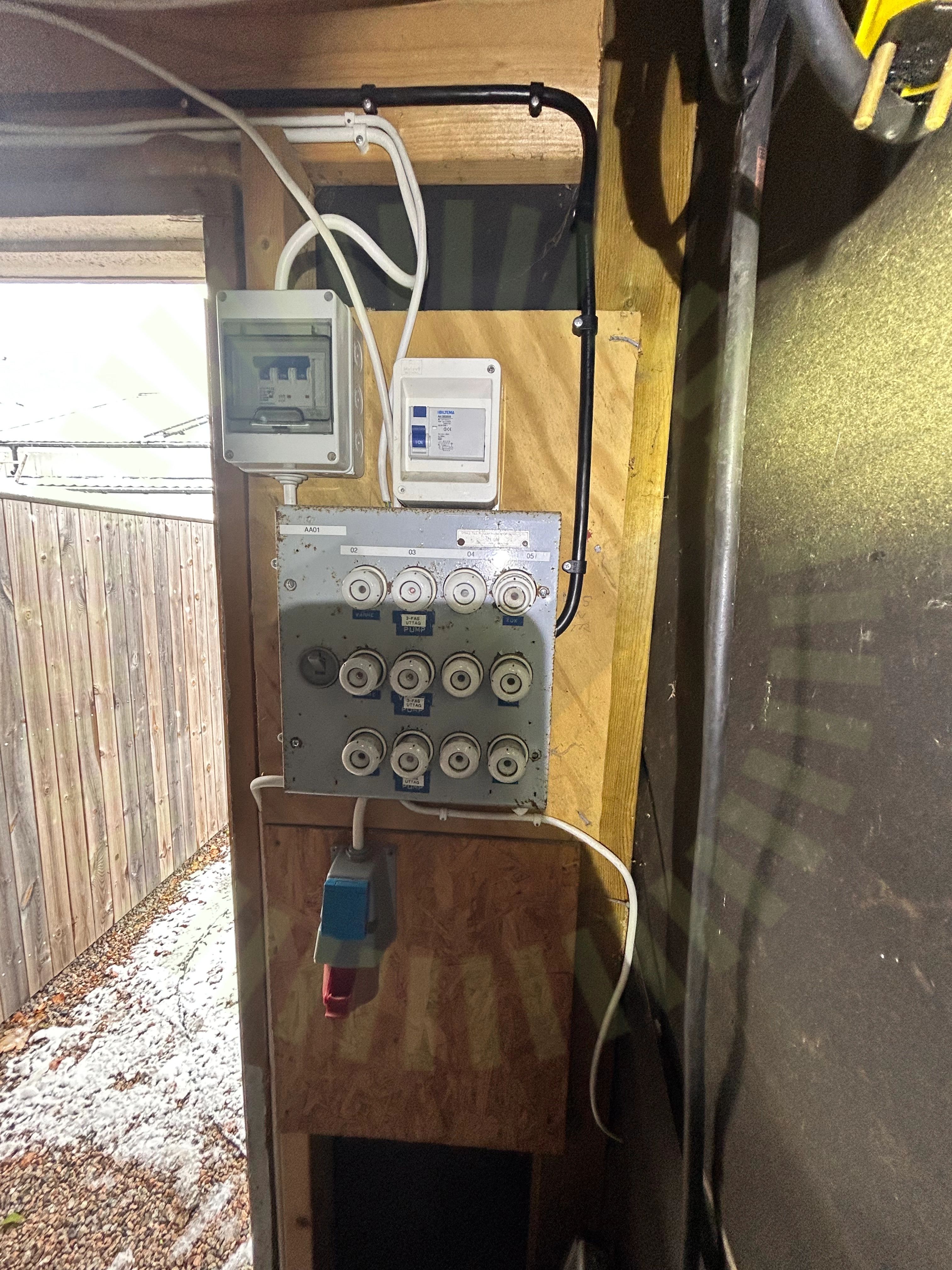

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

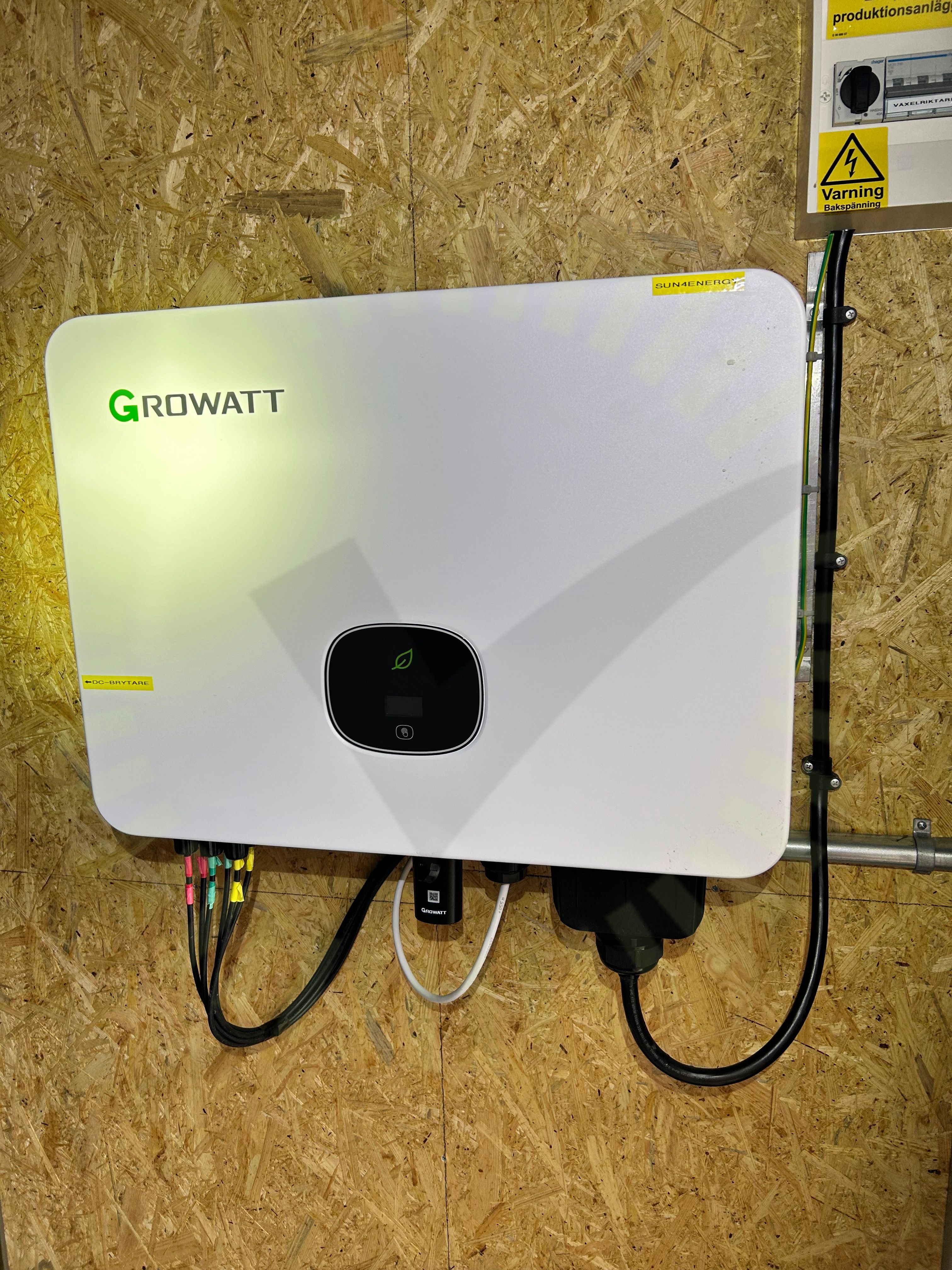

5.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

4/35

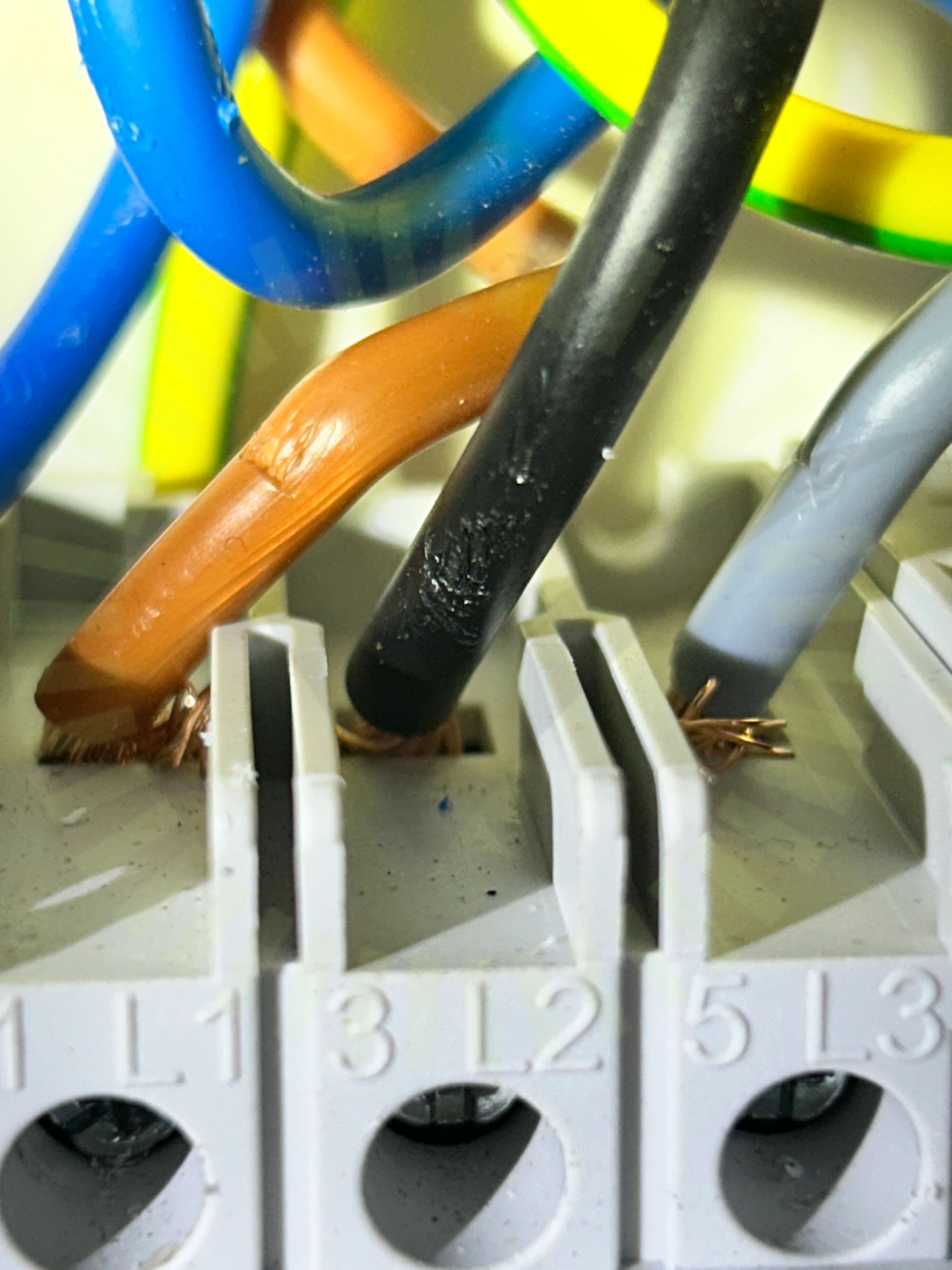

6.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

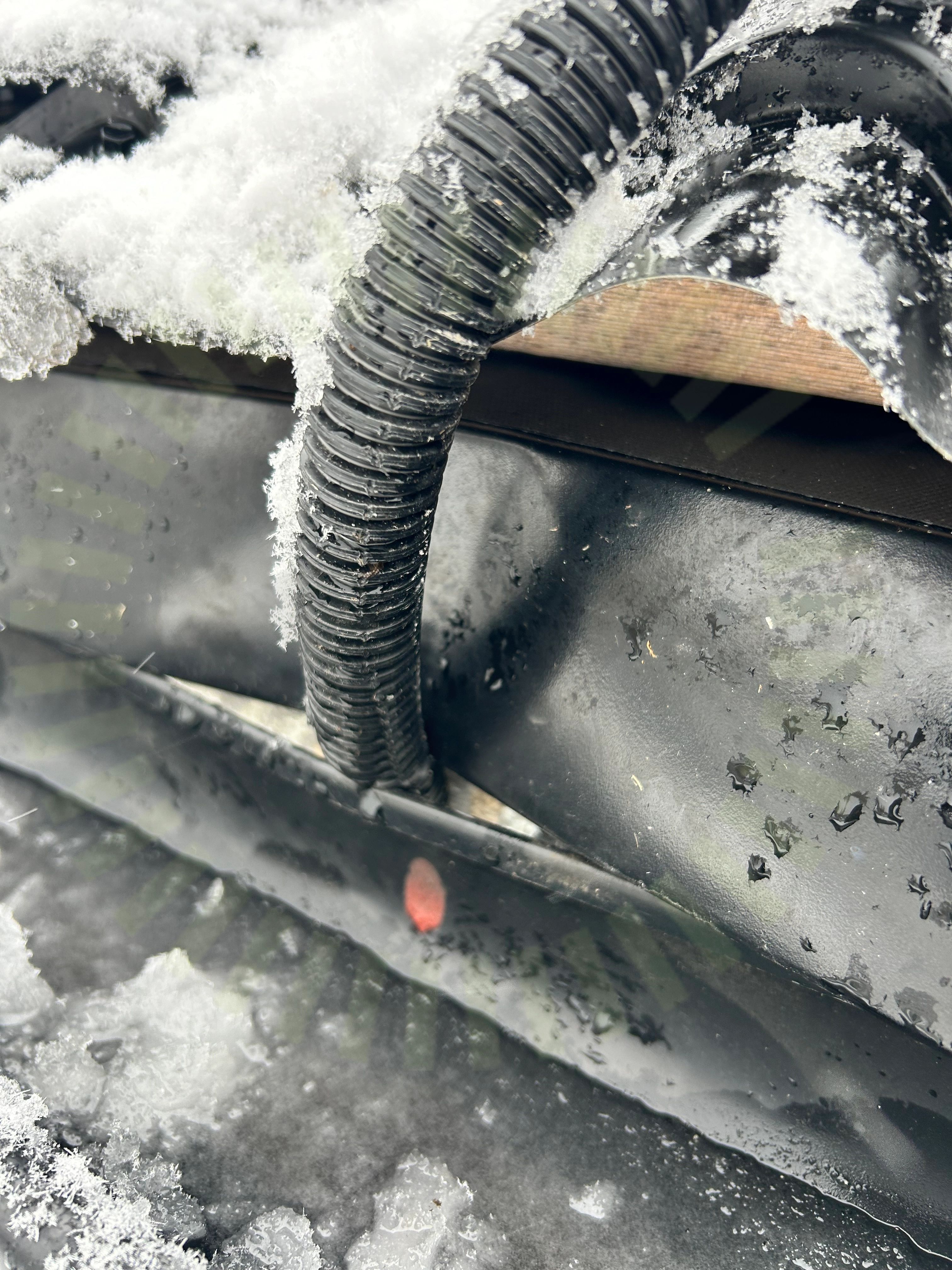

6.2 DC Kablage förläggning

Inte godkänd

Kablaget påverkar både hängränna och takfotsplåt så att dessa blir deformerade. Det kan innebära risk för att vatten rinner på insidan av hängrännan och på sikt orsaka skada på träet under/bakom plåten.

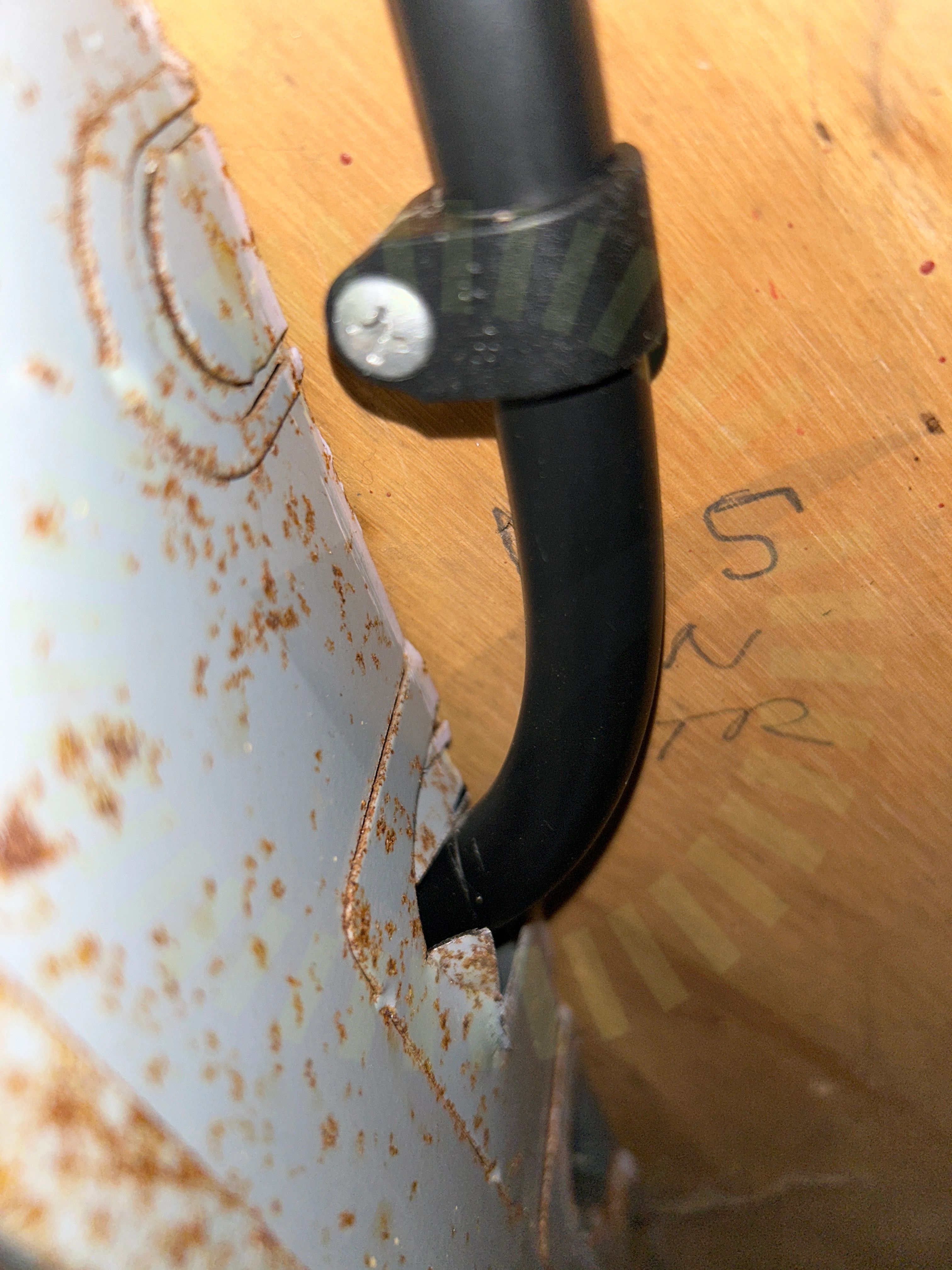

6.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

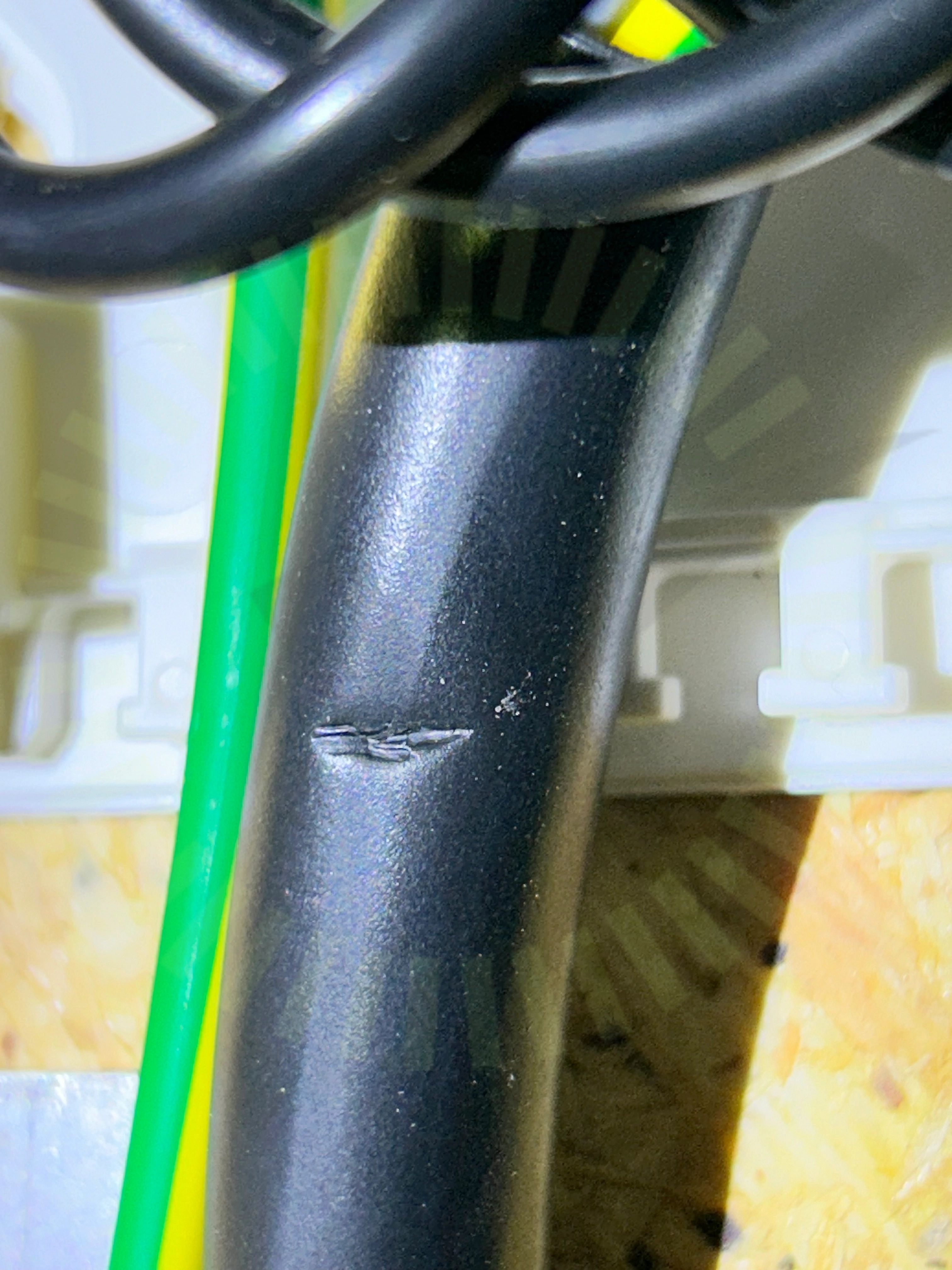

6.4 Skadat kablage

Inte godkänd

Mantel på kablage skadat. Ligger mot vass kant i undercentral.

Godkända kontrollpunkter

31/35

AC Böjradie

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
