Besiktningsrapport
7.2
Installation genom
Svenskt ByggMontage AB
Datum
22 april 2024
Ort
Löddeköpinge, Skåne län
Egenskaper
Stress på kontakter
Förbindelse av kontakter

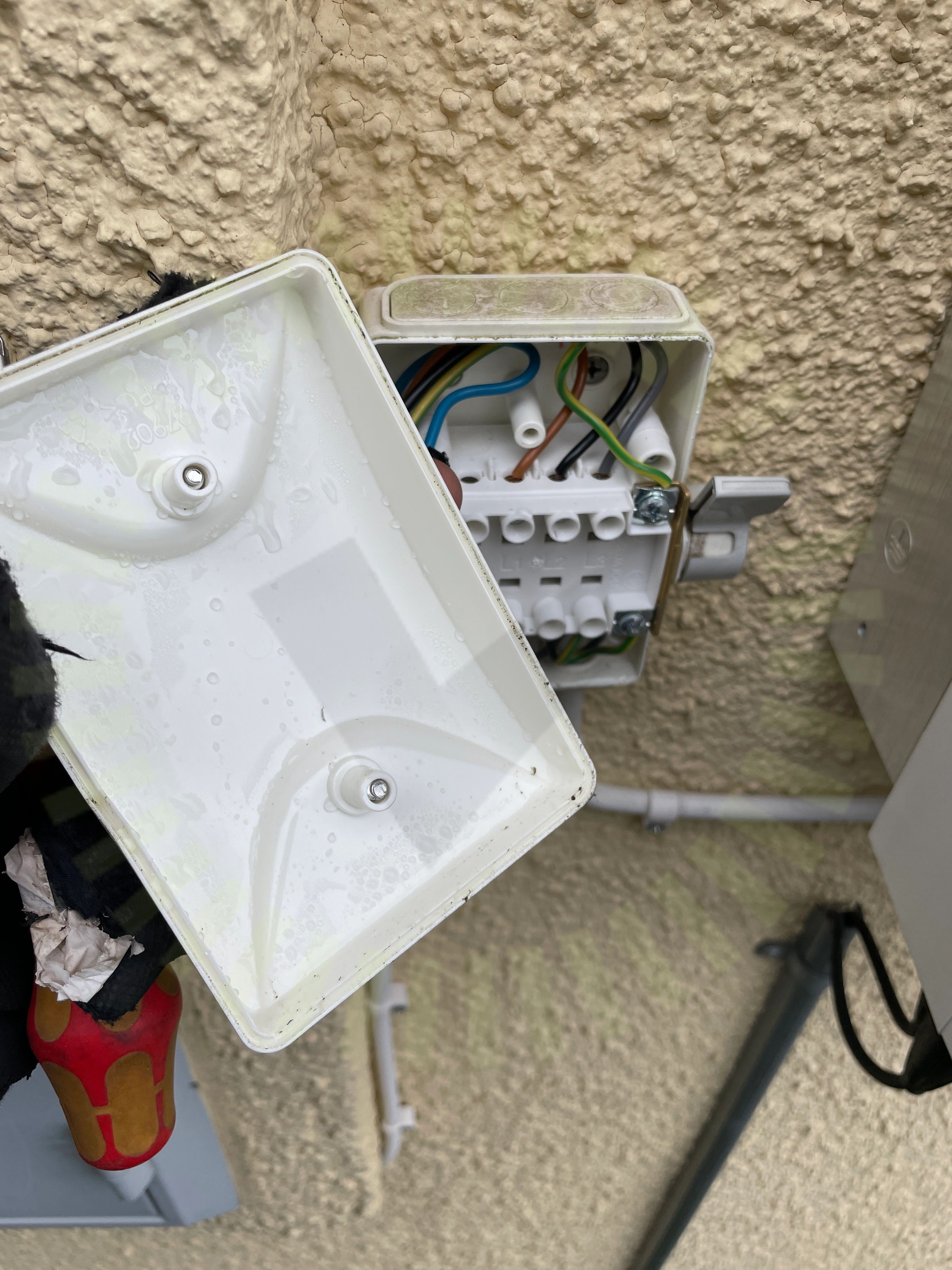

+ 12
75% godkända
25% ej godkända
Om installationen
Paneler
Jinko: JKMxxxM-72B
Optimerare
SolarEdge: P300-P505
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SolarEdge: SE3K-10K
Tillbehör
Säkerhetsbrytare AC
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Anmärkningar
1/7
2.1 Egenskaper
Inte godkänd
IP klassning har påverkats negativt vid installation. Skapas kondens inuti brytaren.
Godkända kontrollpunkter
6/7
Tak 1, Jinko: JKMxxxM-72B
Anmärkningar
6/17

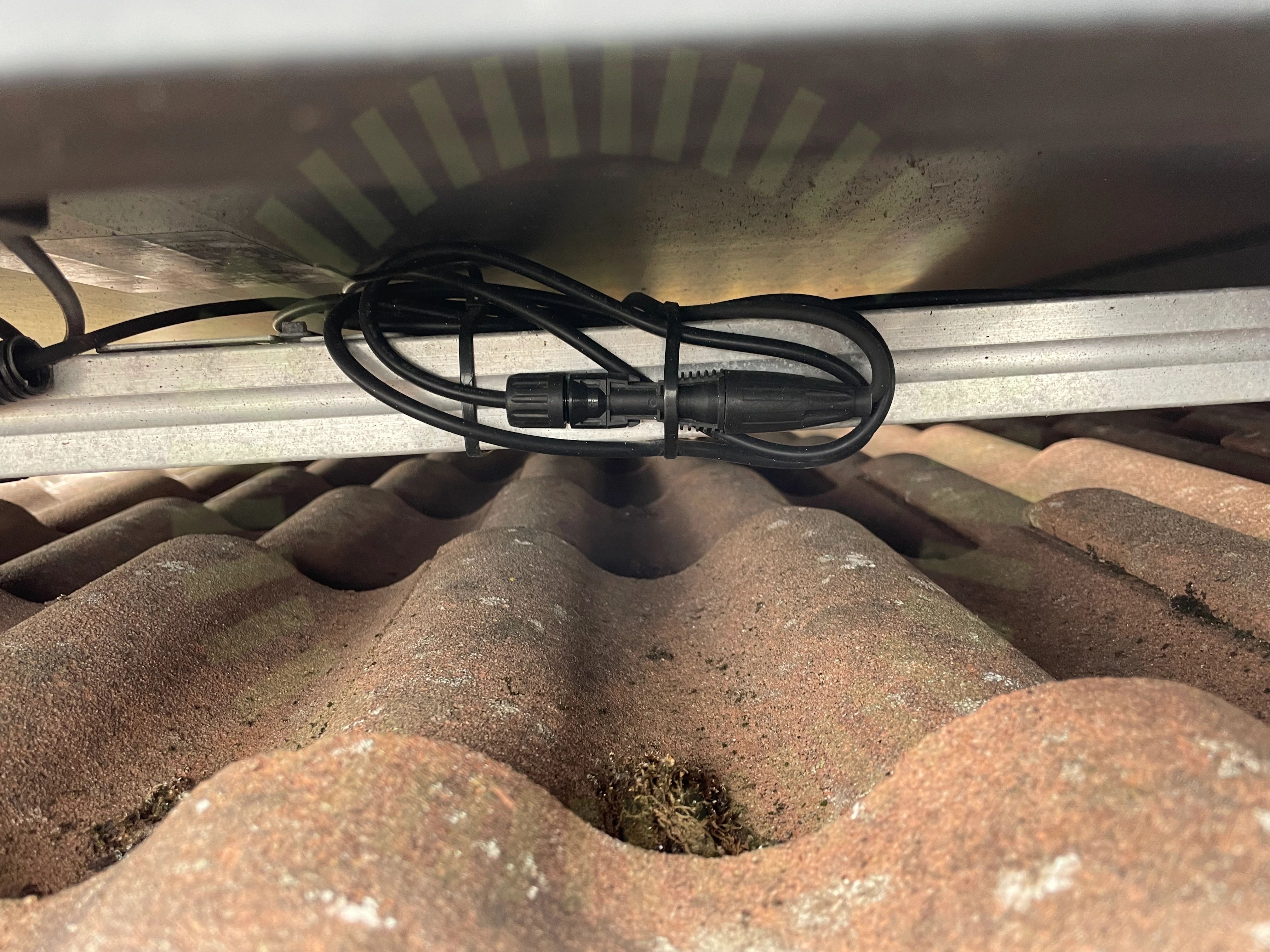

3.1 Förbindelse av kontakter
Inte godkänd
DC kontakter i förbindelse är från olika tillverkare.

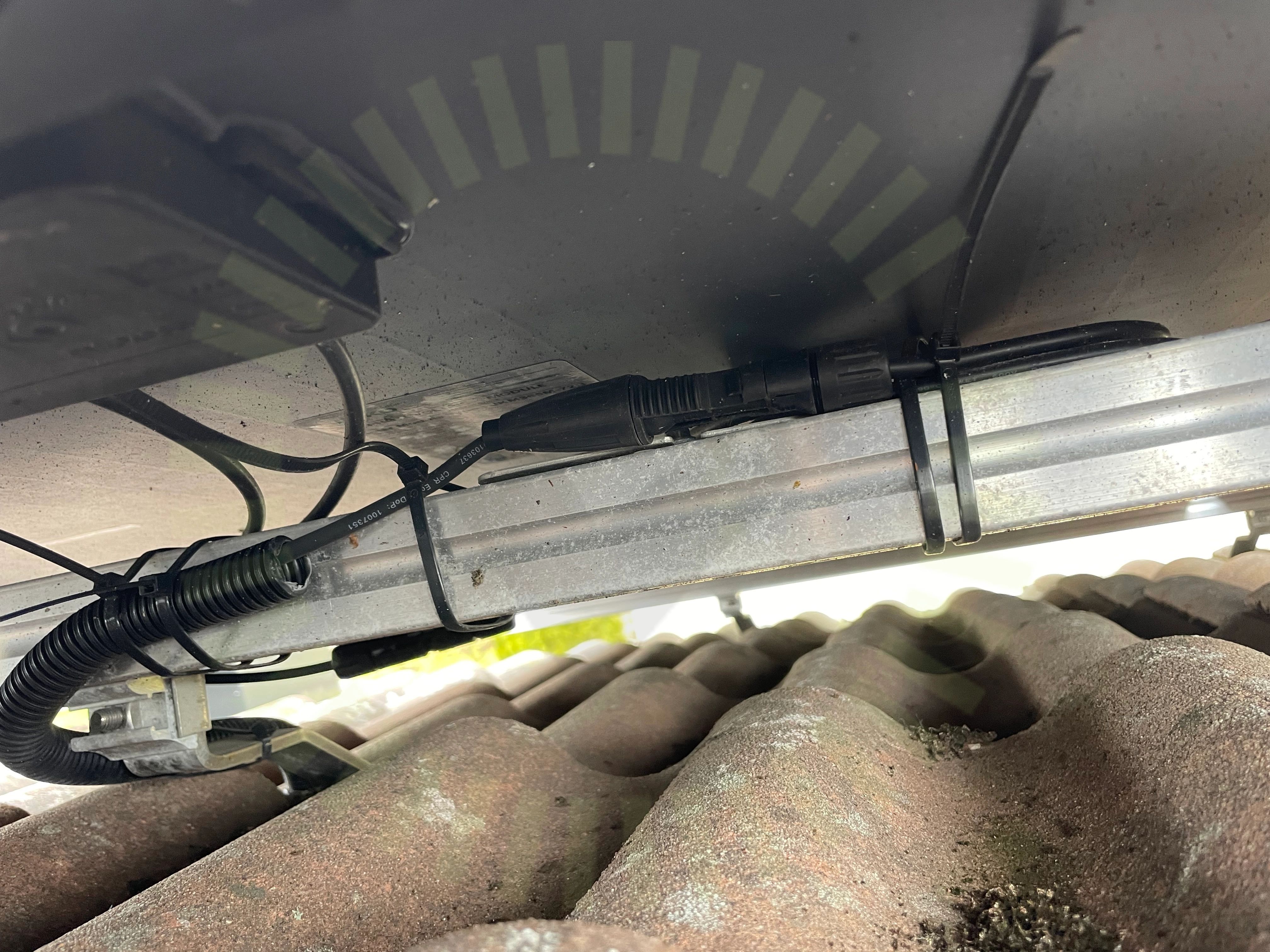

3.2 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens undersida.

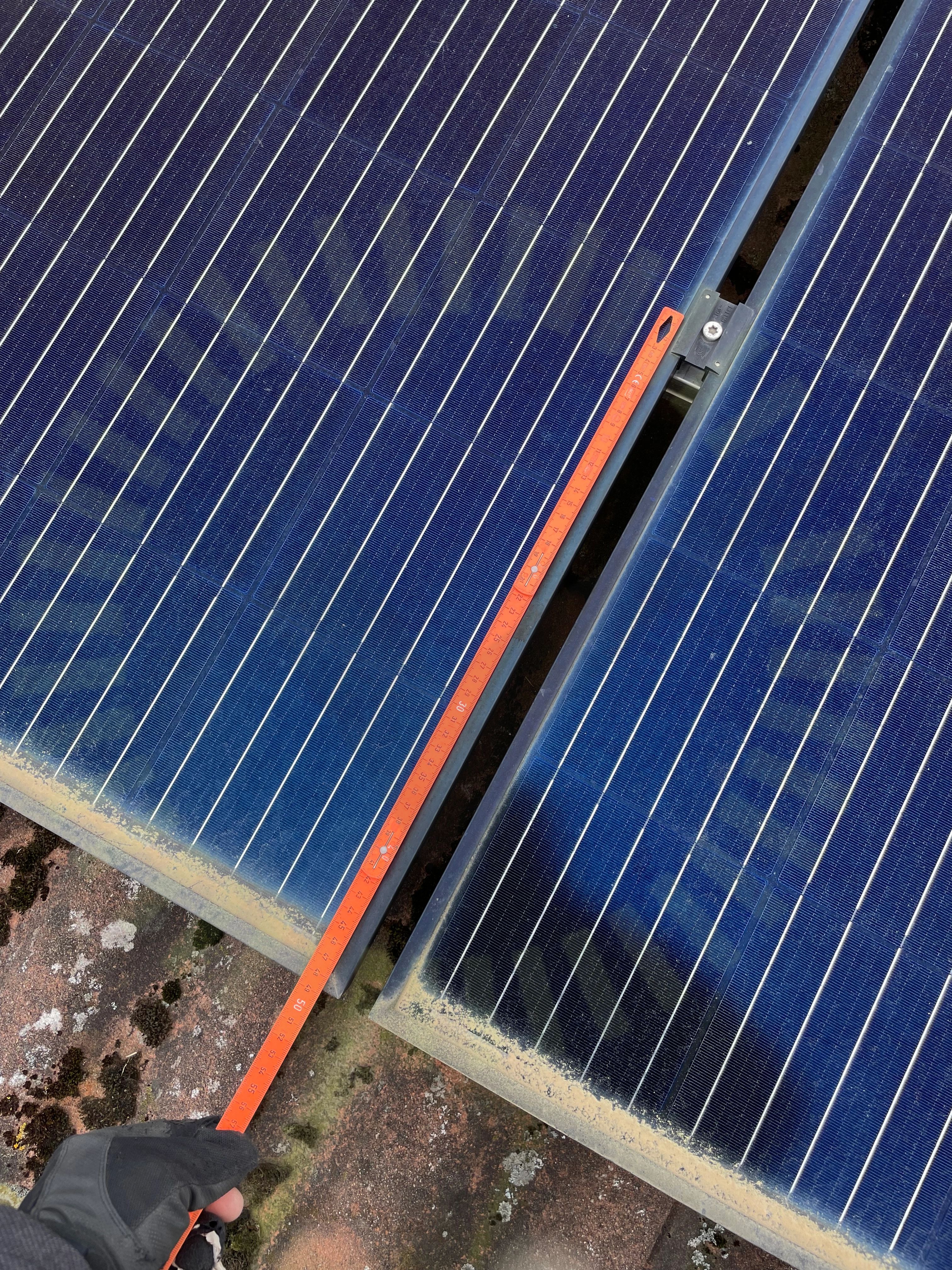

3.3 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

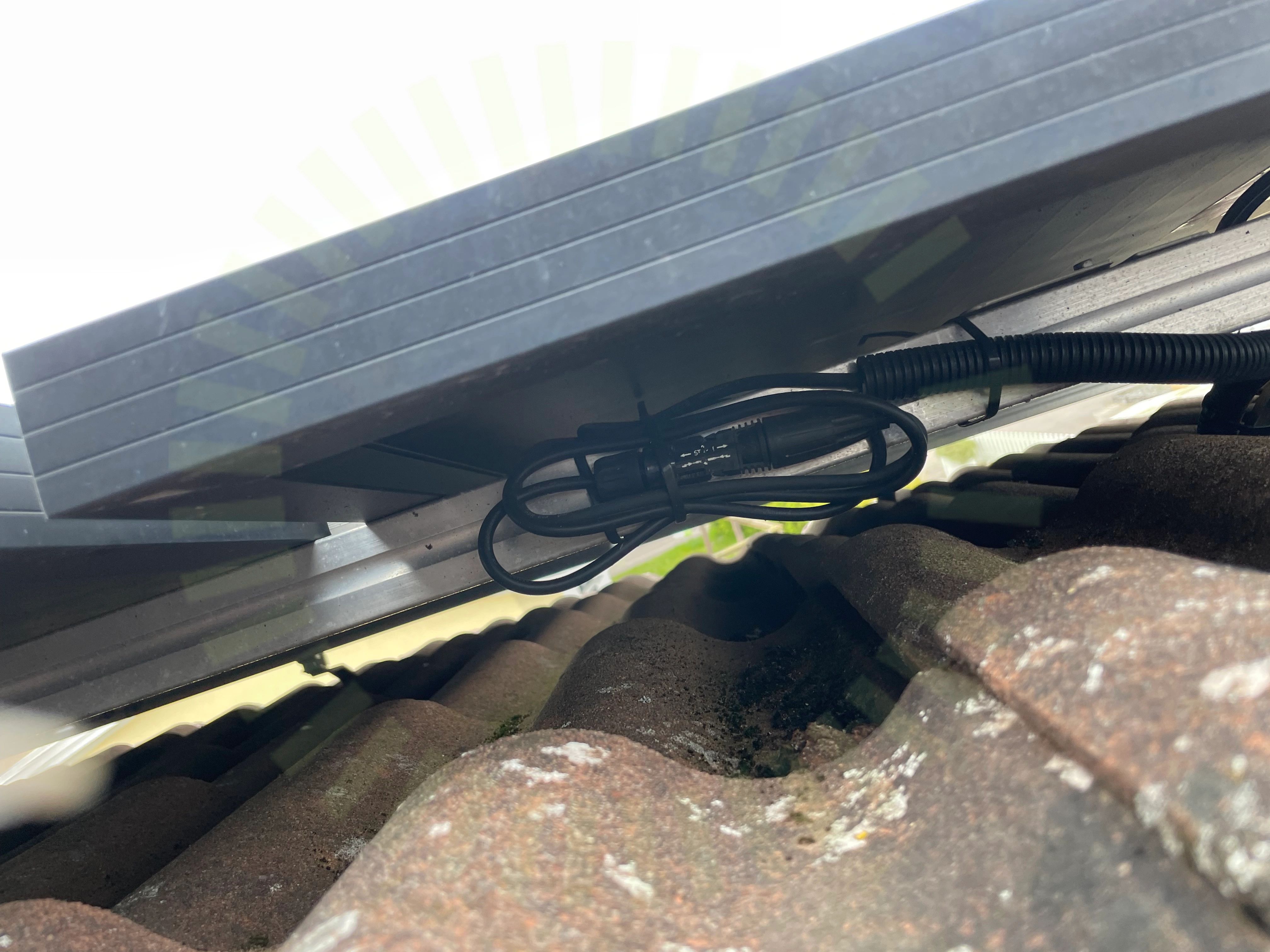

3.4 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
3.5 Strängförläggning
Inte godkänd
Strängarnas ledare följer ej varandra och skapar en öppen slinga.

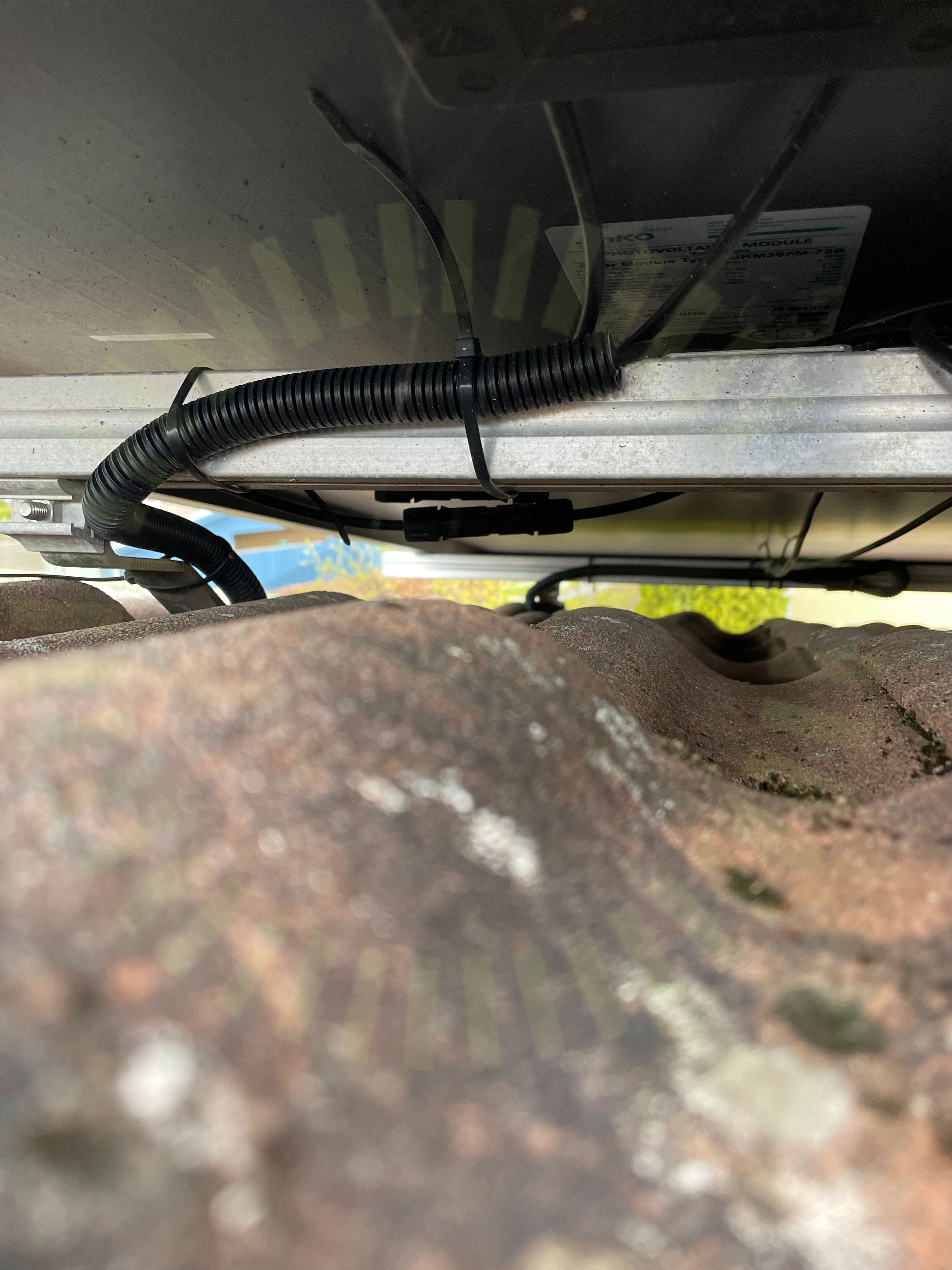

3.6 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
11/17
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
6/23

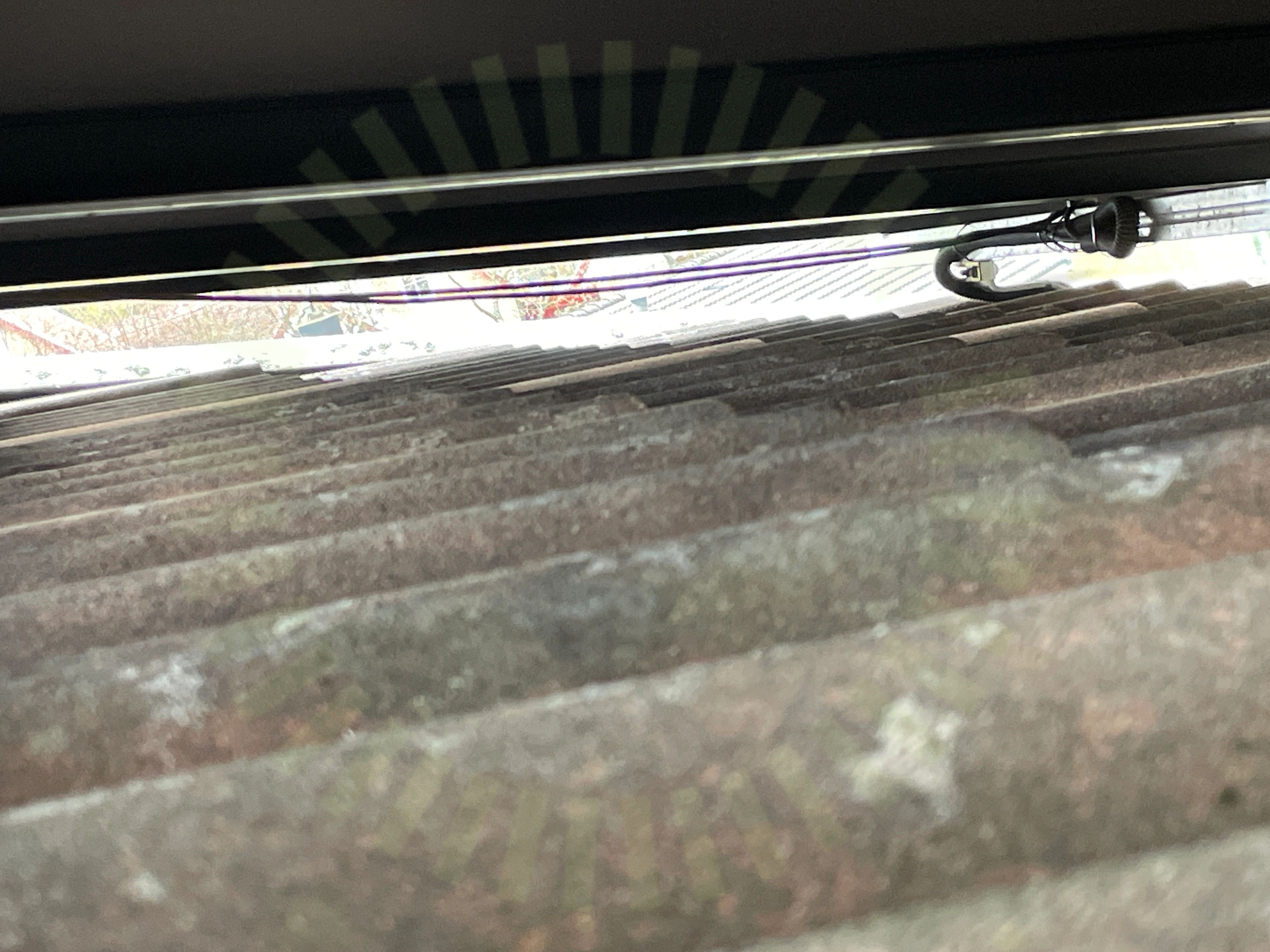

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

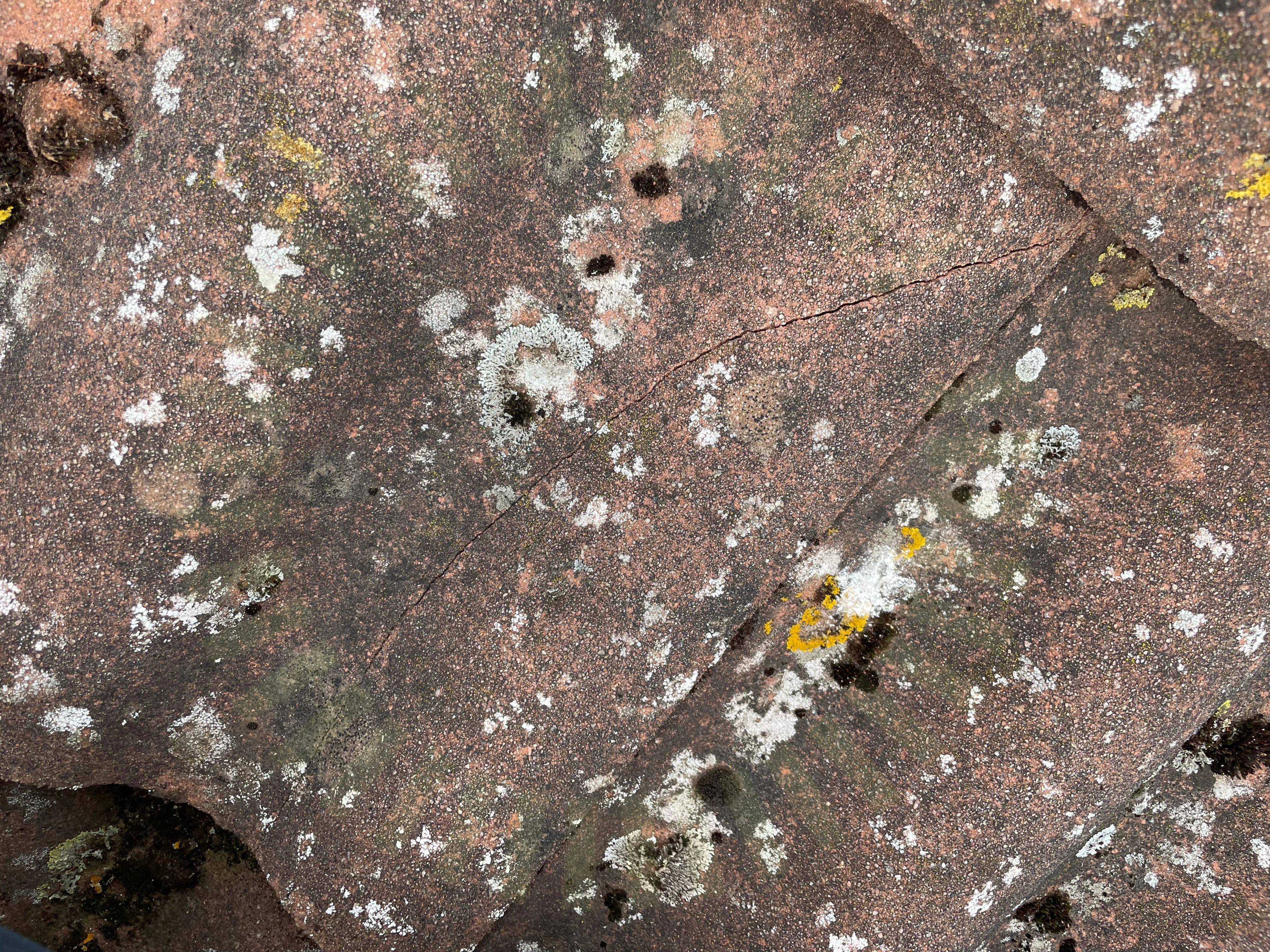

4.2 Skador
Rekommendation
Spruckna takpannor förekommer. Går ej att påvisa att det är på grund av installationen då den gjordes för snart 5år sen.
4.3 Skenornas överhäng
Inte godkänd
Lastberäkning saknas för att kunna göra korrekt bedömning. Uppmätt 600mm.
4.4 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

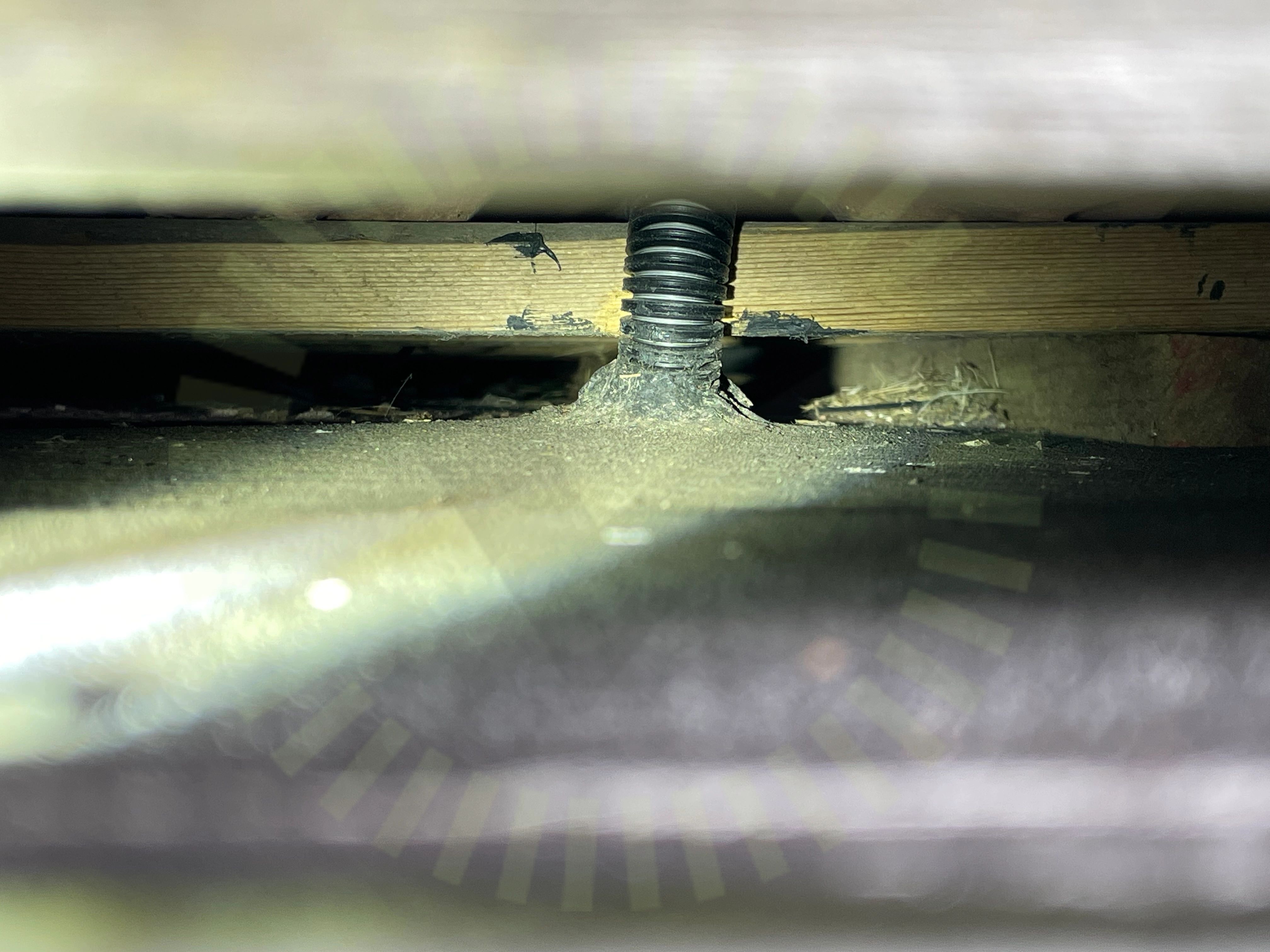

4.5 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.
4.6 Takkrokarnas CC
Inte godkänd
Lastberäkning saknas för att kunna göra korrekt bedömning.
Godkända kontrollpunkter
15/23
Ej tillgängligt vid besiktning
2/23
Tak 1, SolarEdge: P300-P505
Anmärkningar
1/6
5.1 Dragavlastade
Inte godkänd
Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
2/4

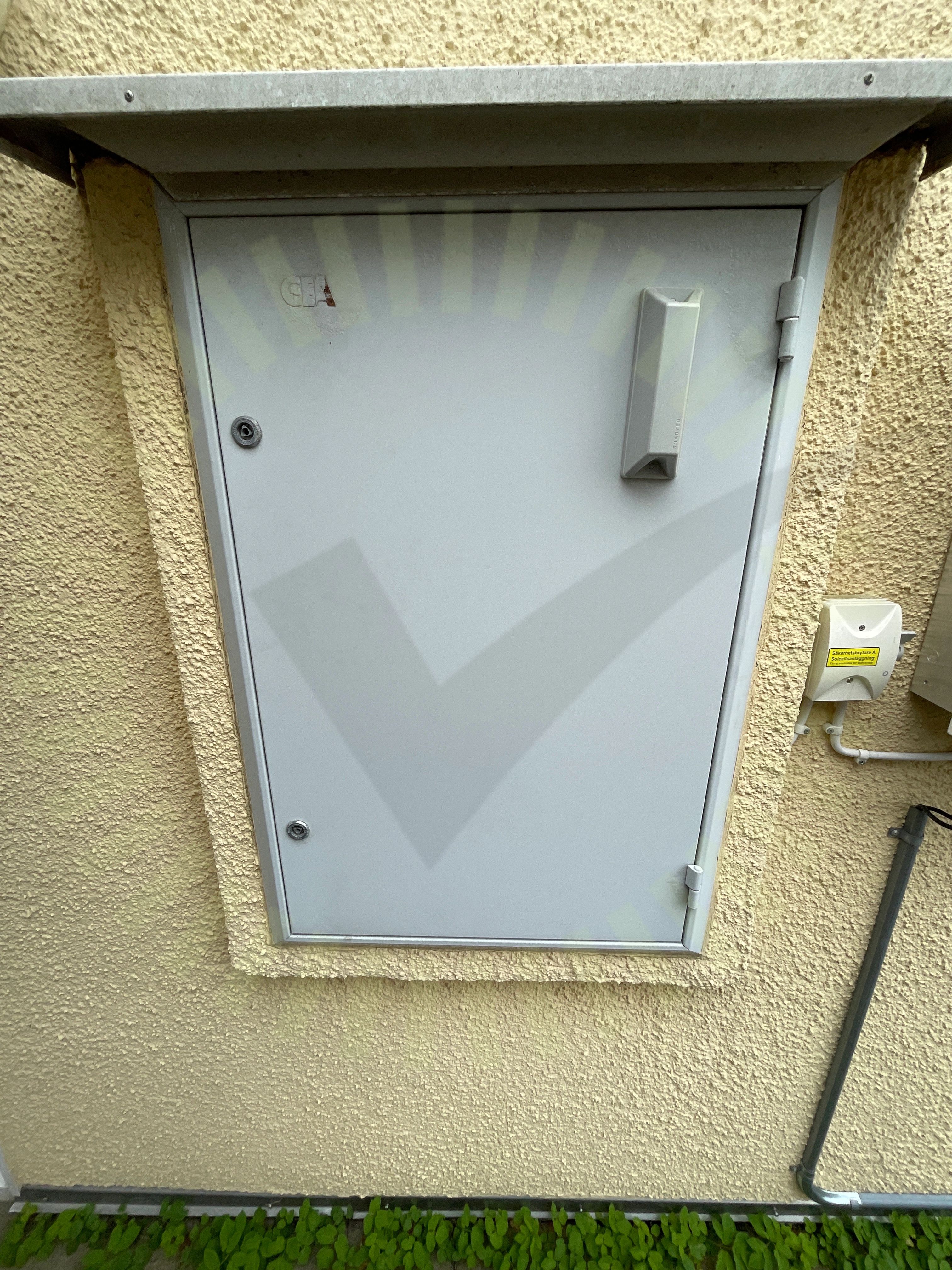

6.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

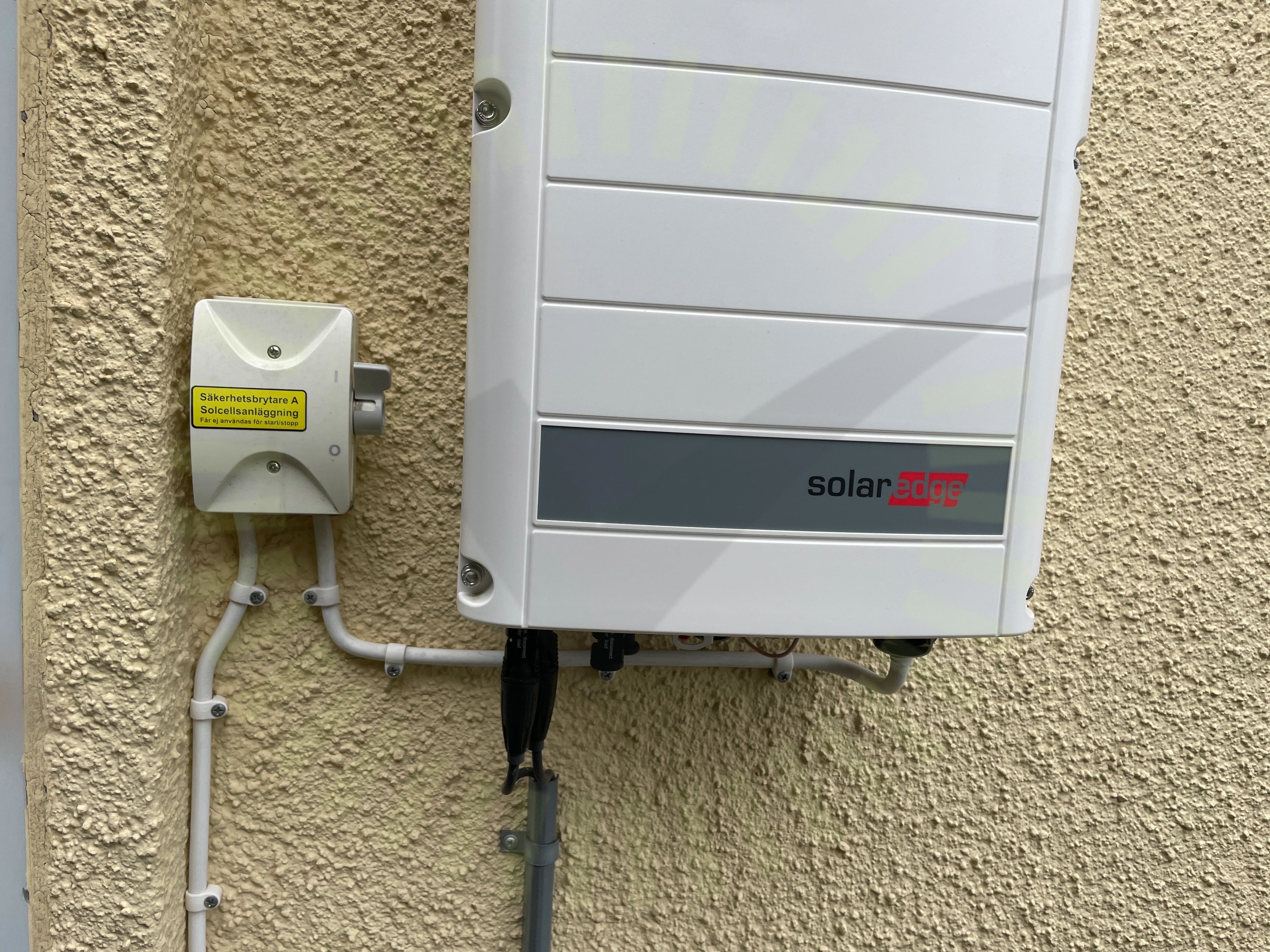

6.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
4/32

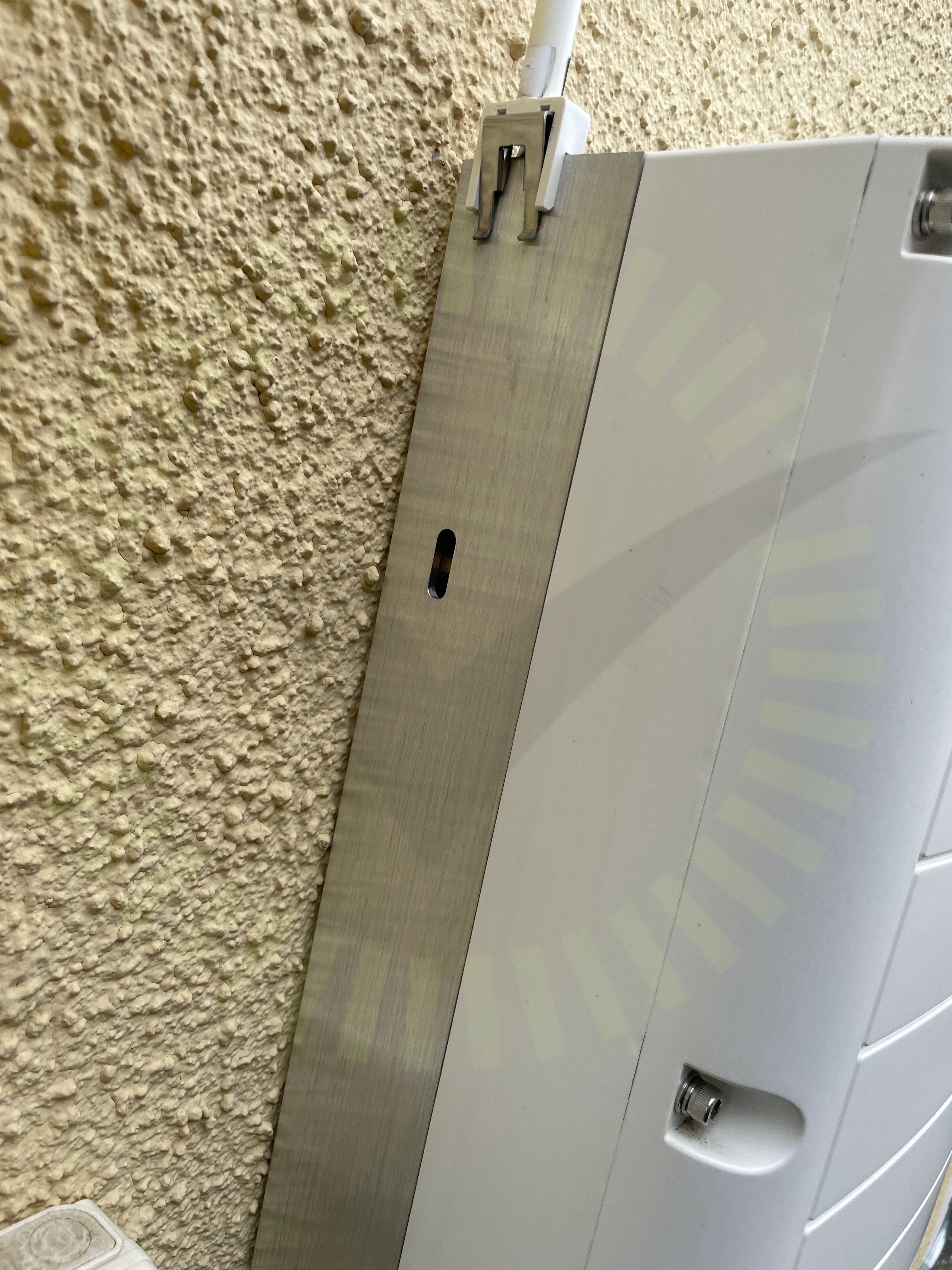

7.1 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt.

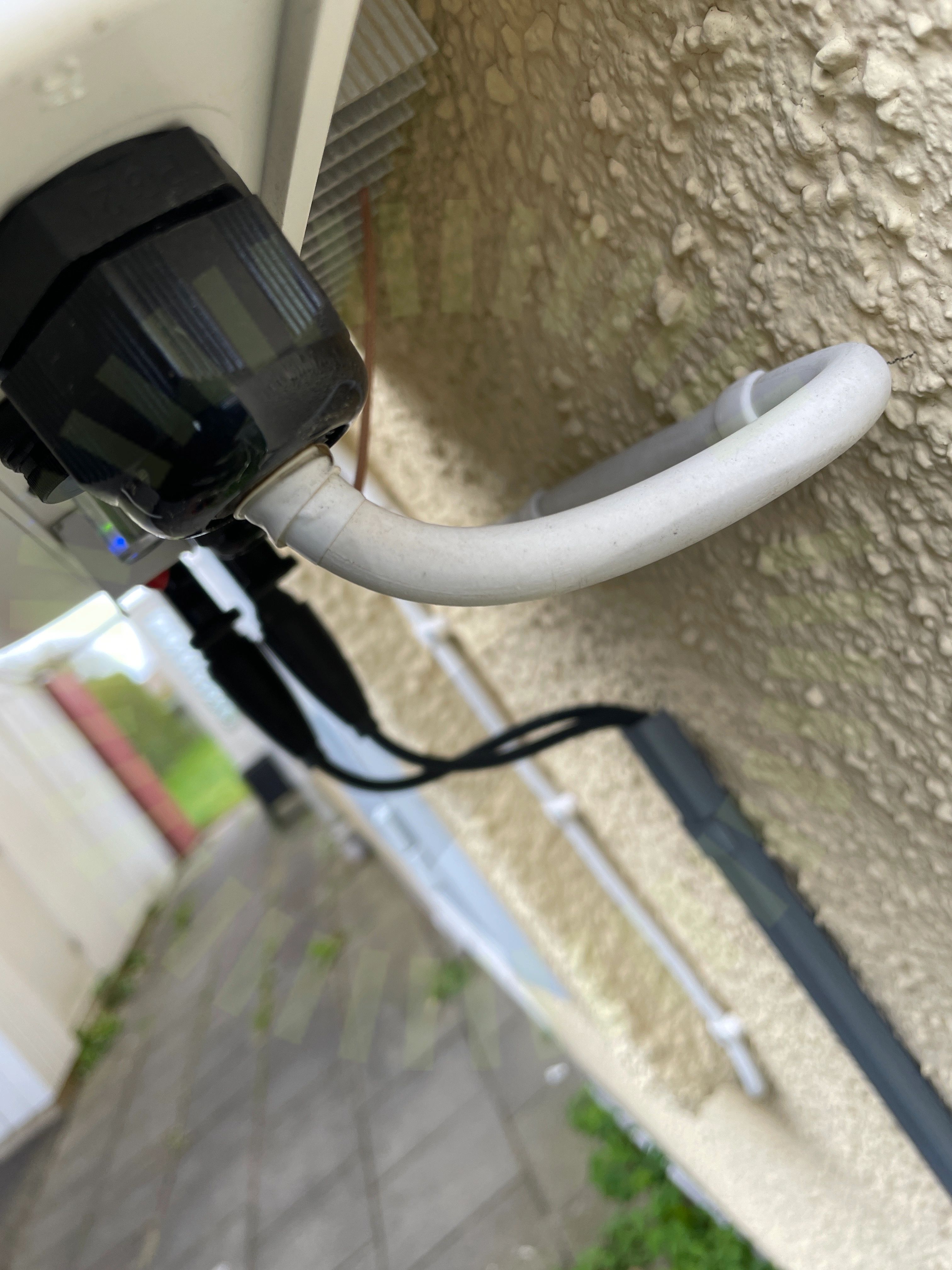

7.2 Förskruvning
Inte godkänd
Förskruvning håller inte kabeln på plats. Kabel går att dra in och ut.

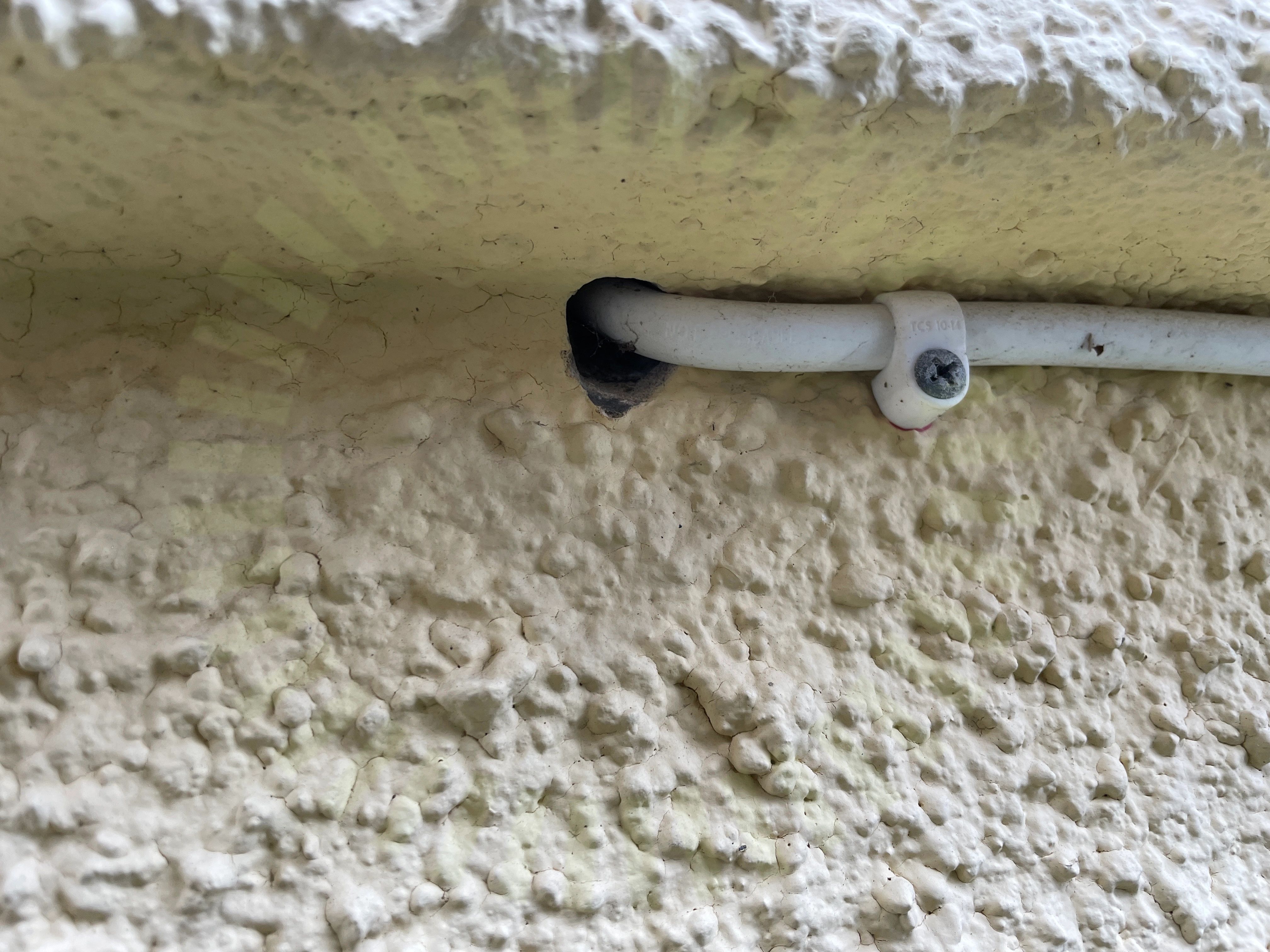

7.3 Genomföringar
Inte godkänd
Genomföring inte tätad.

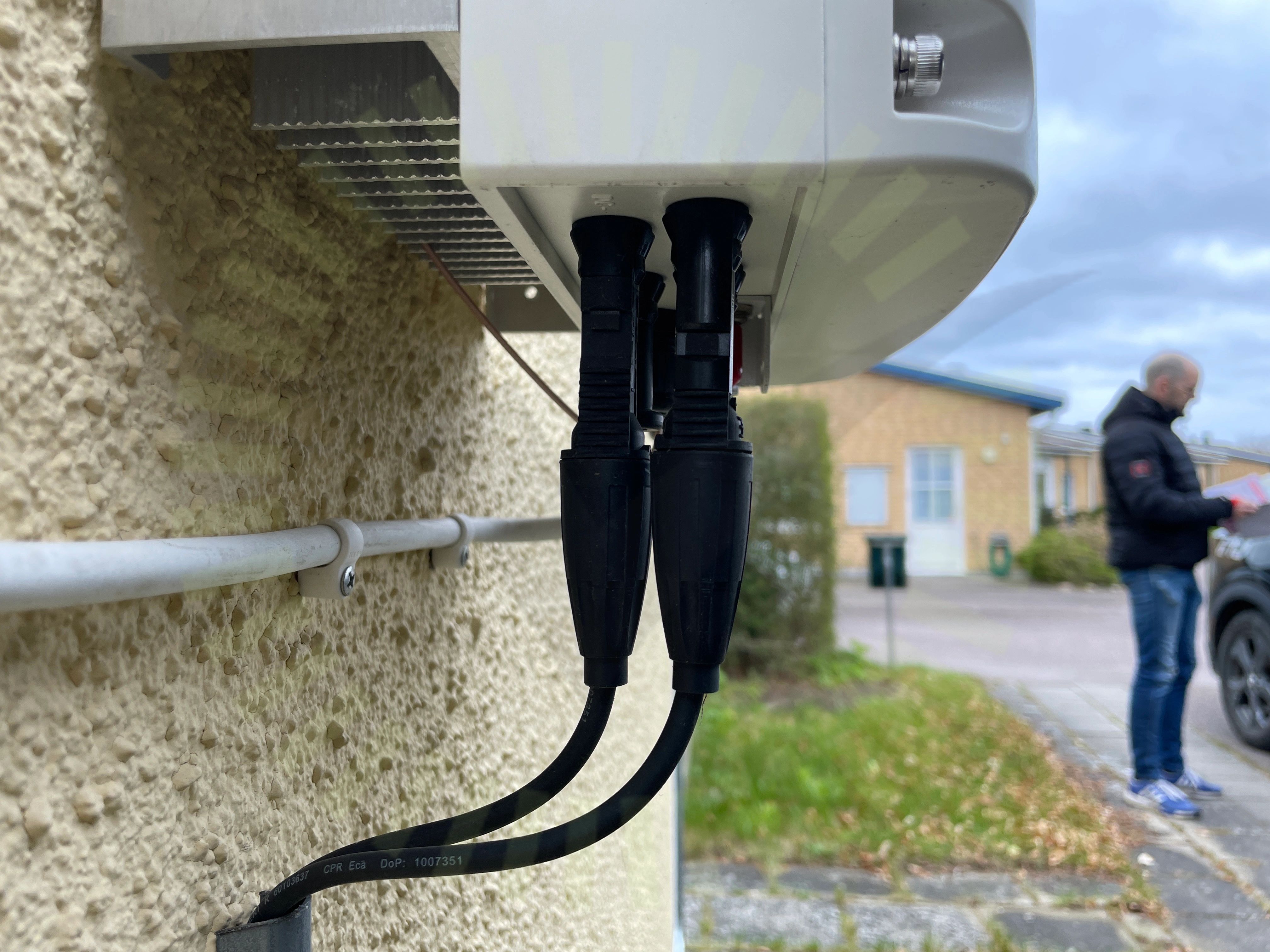

7.4 Växelriktarens kontakter
Inte godkänd
Kontakter avviker från anvisningar.
Godkända kontrollpunkter
27/32
Ej tillgängligt vid besiktning
1/32
