Besiktningsrapport

6.8

Installation av

Svea Solar

Datum

22 mars 2024

Ort

Västervik, Kalmar län

Takkrokarnas CC

Skenornas överhäng

Skenans utstick för klämma

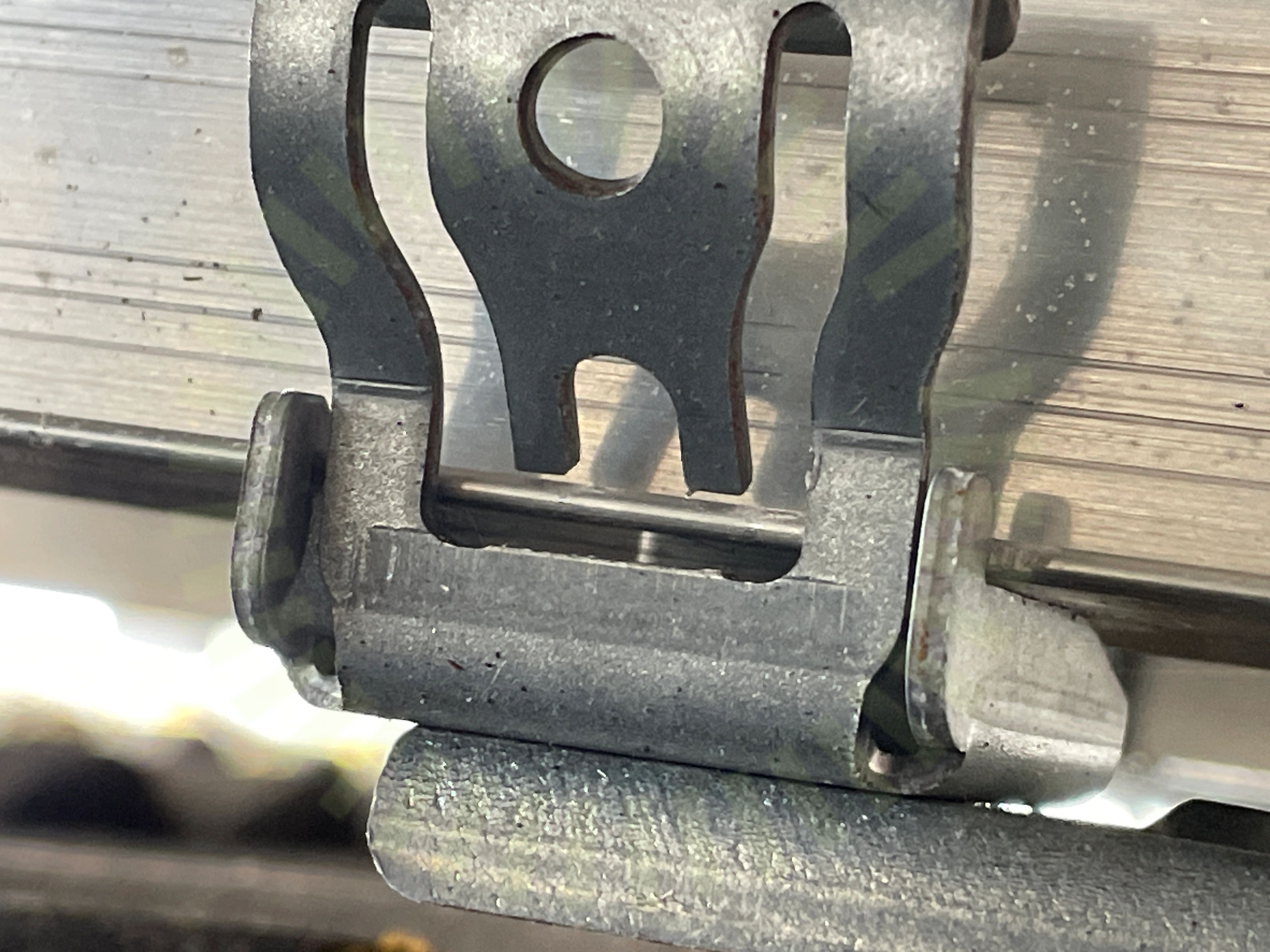

+ 24

66% godkända

34% ej godkända

Om installationen

Paneler

Longi: LR5-54HIH 395~415M

Optimerare

Huawei: SUN2000-450W-P

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (28)Tak 1, Huawei: SUN2000-450W-P (10)Tak 1, Longi: LR5-54HIH 395~415M (17)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Noterade mätningar är inte rimliga. Mätningar är antingen felaktigt utförda eller strängar skadade.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Tak 1, ESDEC Lutande Panntak

Anmärkningar

11/24

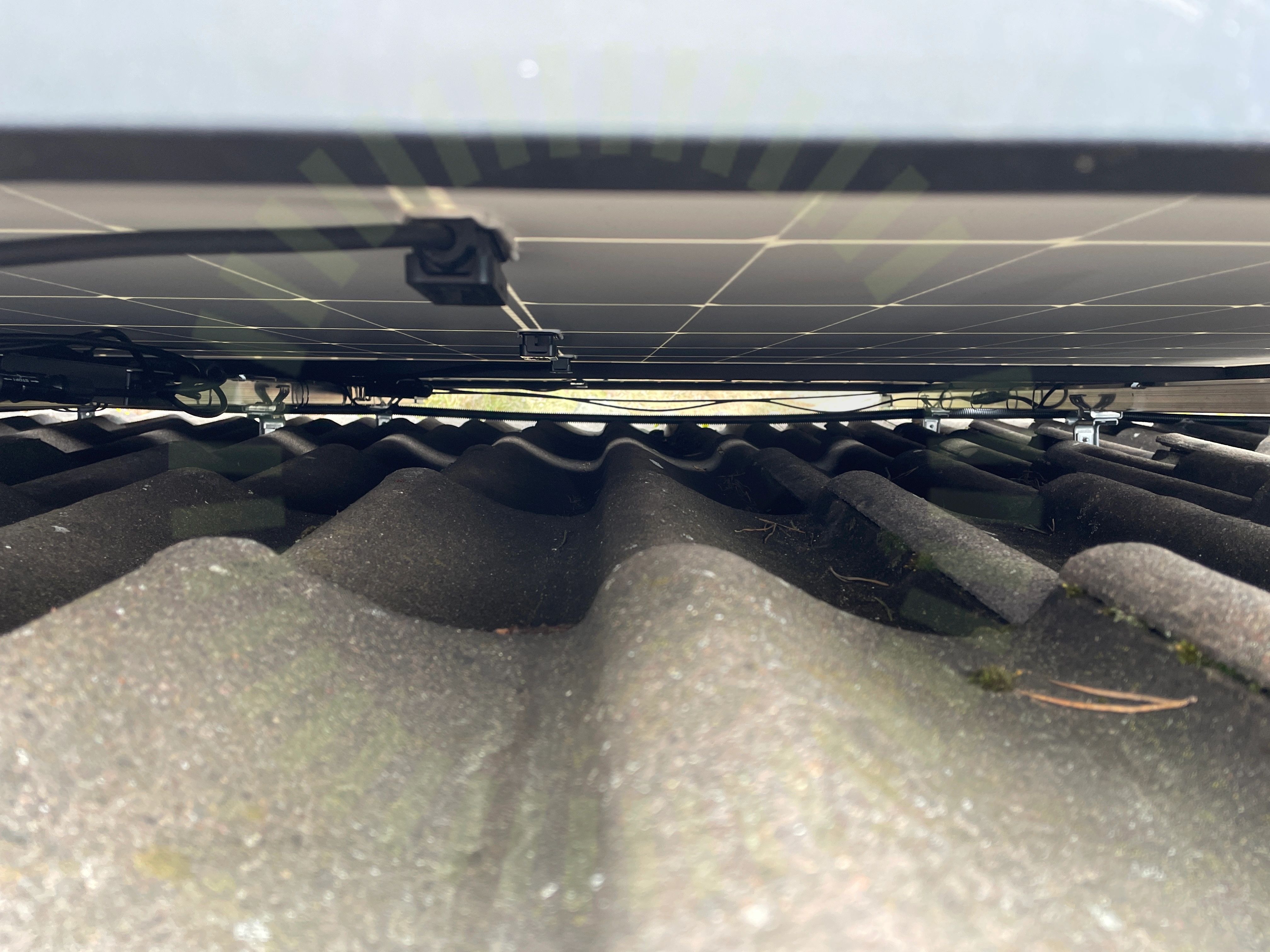

2.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

2.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas på flertalet skenor och är felplacerade på andra.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

2.4 Läktinfästning

Inte godkänd

Krok ej monterad runt läkt enligt manual. Ströläkt är tunn och krok får ej plats att skjutas ner mot stöd. Kroken sitter löst.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

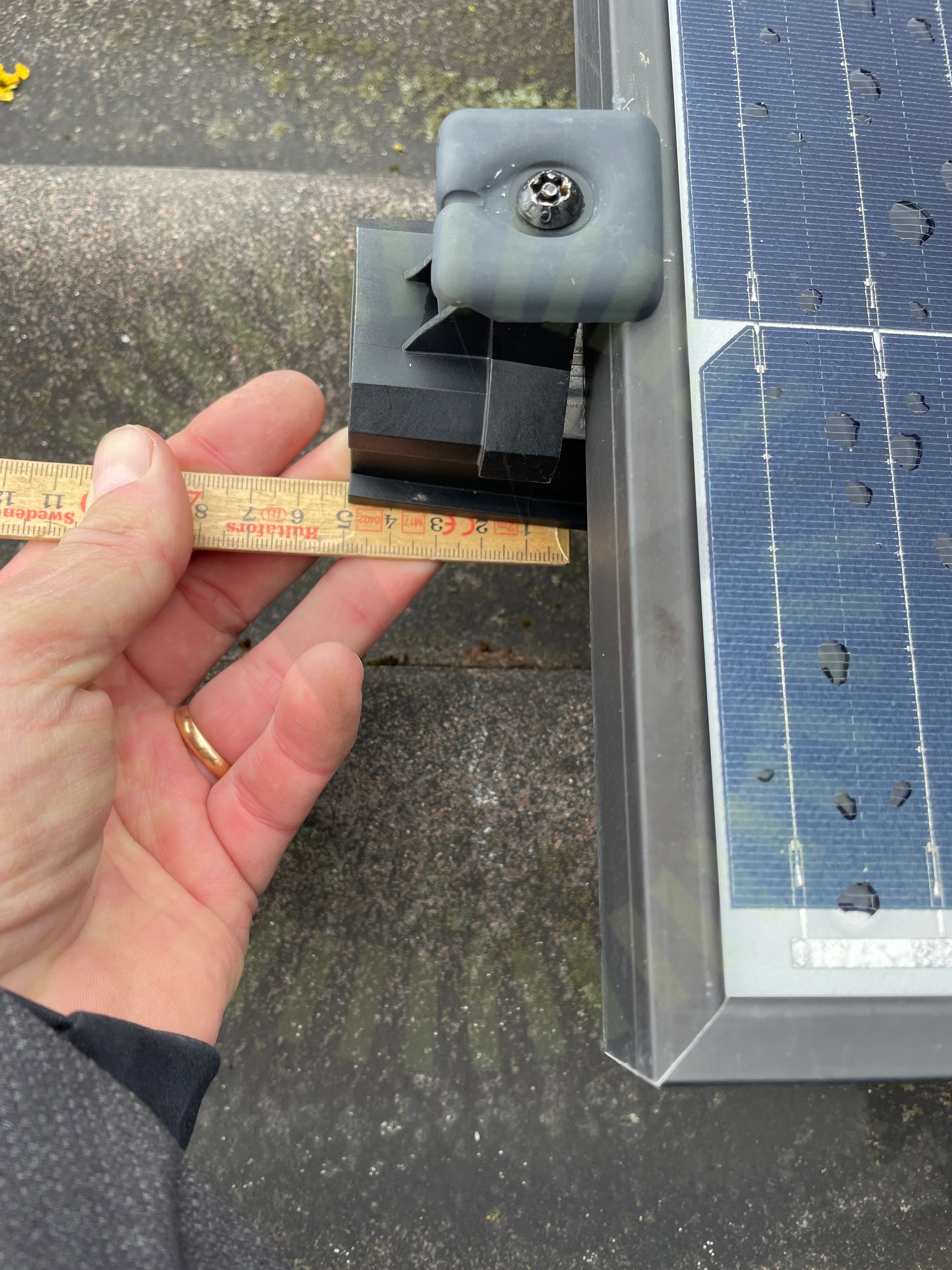

2.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel. Uppmätt 48 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

2.6 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

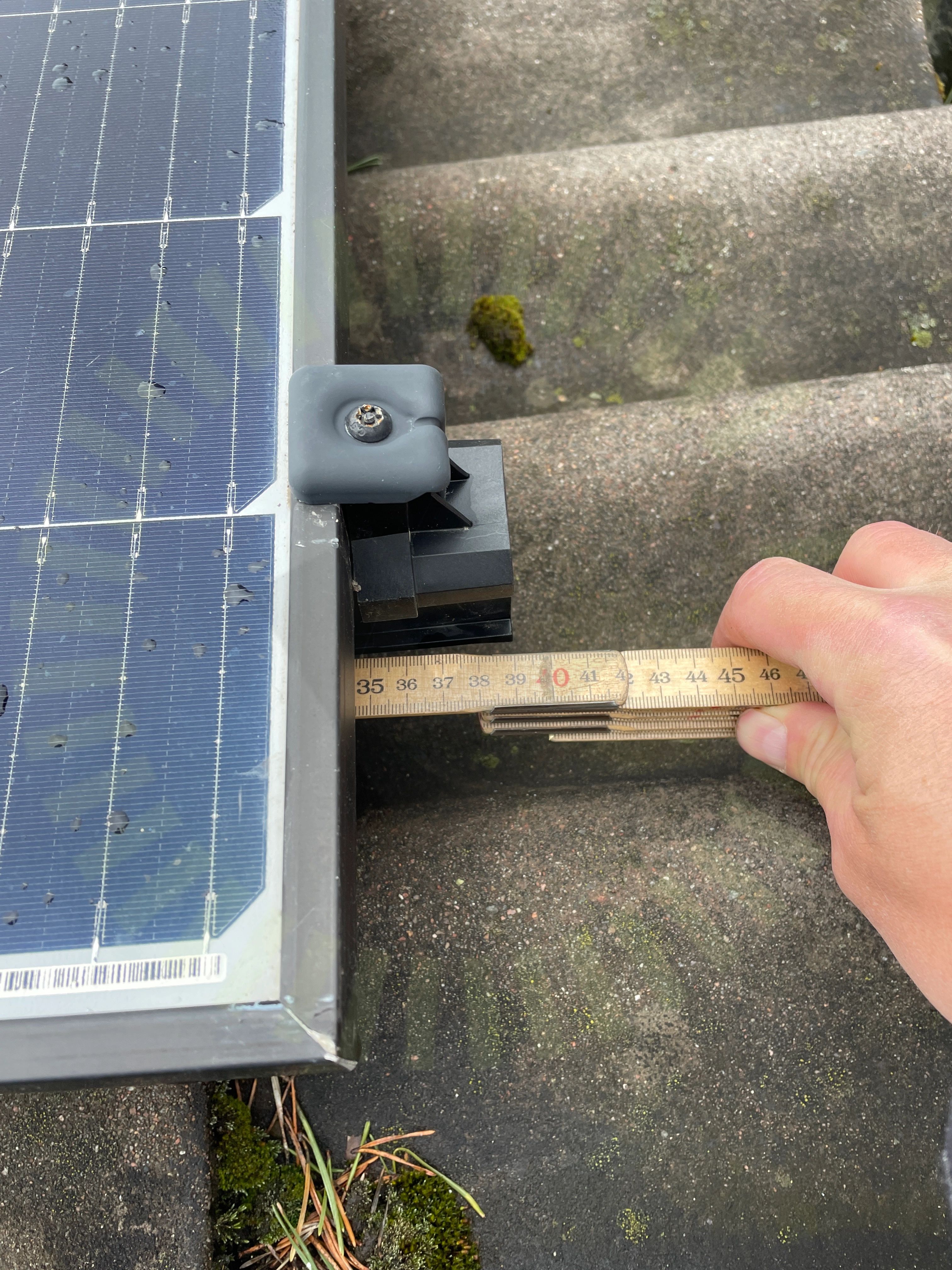

2.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.8 Takkrokens höjdjustering

Inte godkänd

Krokens höjdjustering är inte åtdragen. Video finns.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

2.9 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Högst uppmätt CC-mått 102 cm.

Snö- och vindlastberäkning

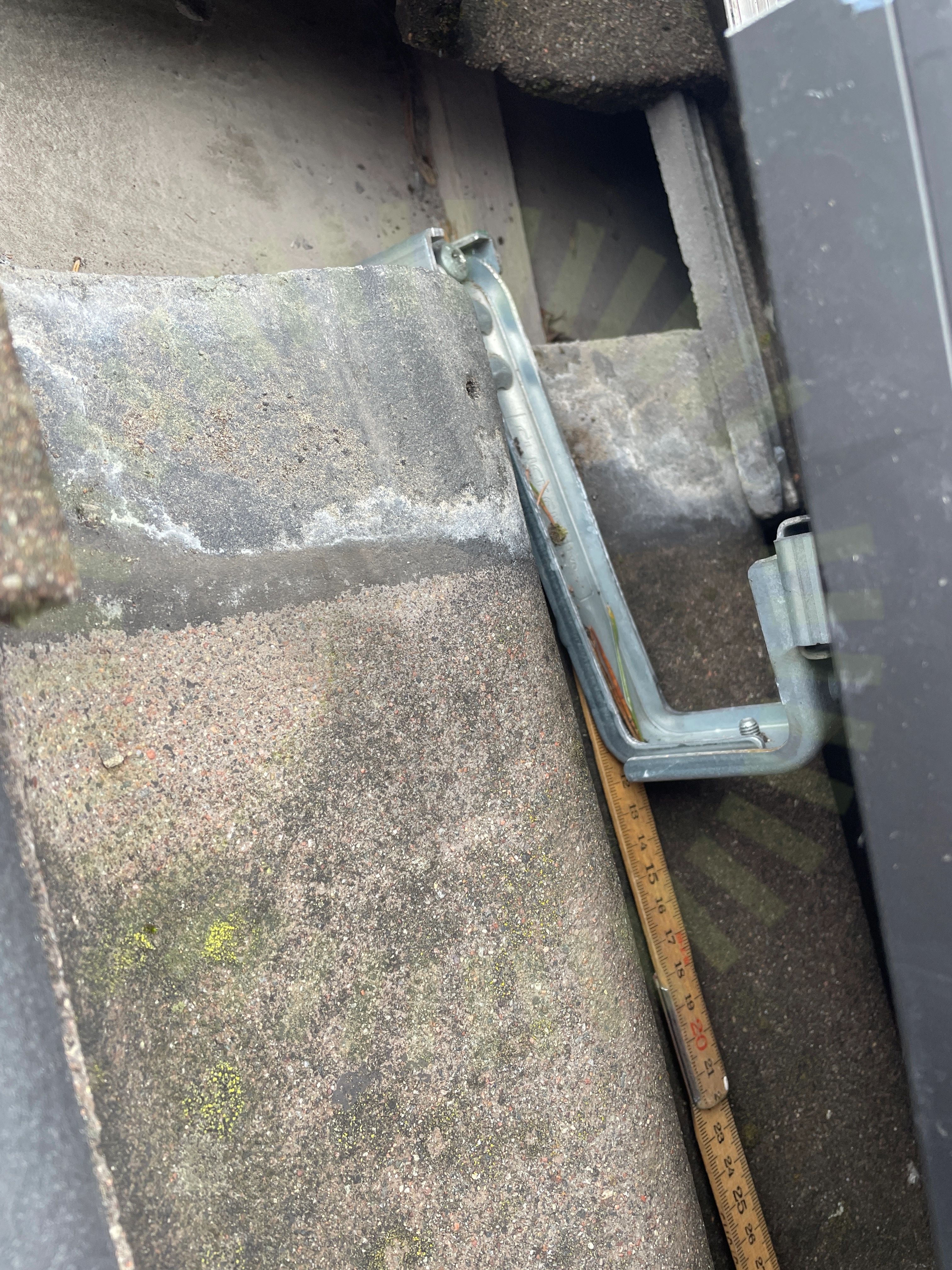

2.10 Underliggande takpanna

Inte godkänd

Krok ligger inte an och fördelar trycket korrekt på underliggande panna.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

2.11 Ändklämmor

Inte godkänd

Klämmans skruv ej åtdragen.

Godkända kontrollpunkter

12/24

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Klämmans placering i skena

Panelstorlek

Skador

Skenskarvar

Säkerhetsavstånd

Takets lutning

Underbyggnad

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Huawei: SUN2000-450W-P

Anmärkningar

2/9

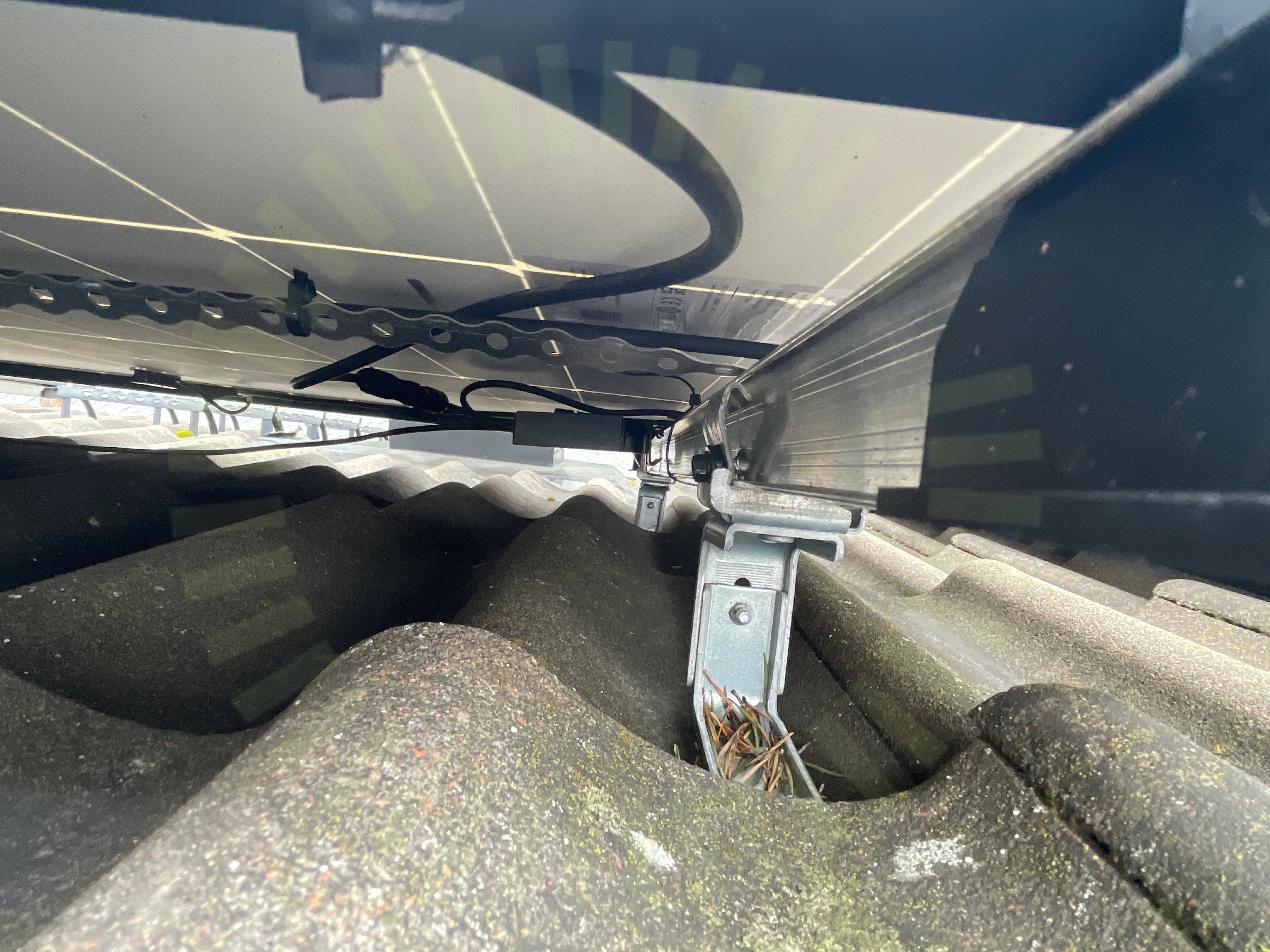

3.1 Avstånd närliggande objekt

Inte godkänd

Optimeraren är installerad för nära skenan. Avser ena sidan då kablar sannolikt dragit optimerare ur position.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 27

3.2 Mätvärde optimerad sträng

Inte godkänd

Strängens resistans överensstämmer inte med antalet optimerare.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

7/9

Antal optimerare

Avstånd till växelriktare

DC Kontakter

Dragavlastade

Fastsäkring av optimerare

Max total effekt

Strängdesign för SUN2000-M1

Tak 1, Longi: LR5-54HIH 395~415M

Anmärkningar

5/15

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

4.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

4.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

4.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

4.5 Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual for LONGi Solar PV Modules, V15, Sida 14

Godkända kontrollpunkter

10/15

Avstånd till tak

Dräneringshål

Förläggning DC kontakter

Klämmornas placering

Kopplingslåda böjradie

Mellanrum

Panelkablagets böjradie

Skador på panel

Skugga

Spänningar i ram

Undercentral

Godkända kontrollpunkter

3/7

IP-Klassning

Kabelinföringar

Skydd mot beröring

Ej tillgängligt vid besiktning

4/7

Fasskena

Femledarsystem

Infästning

PEN-ledare

Varselmärkning

Anmärkningar

3/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

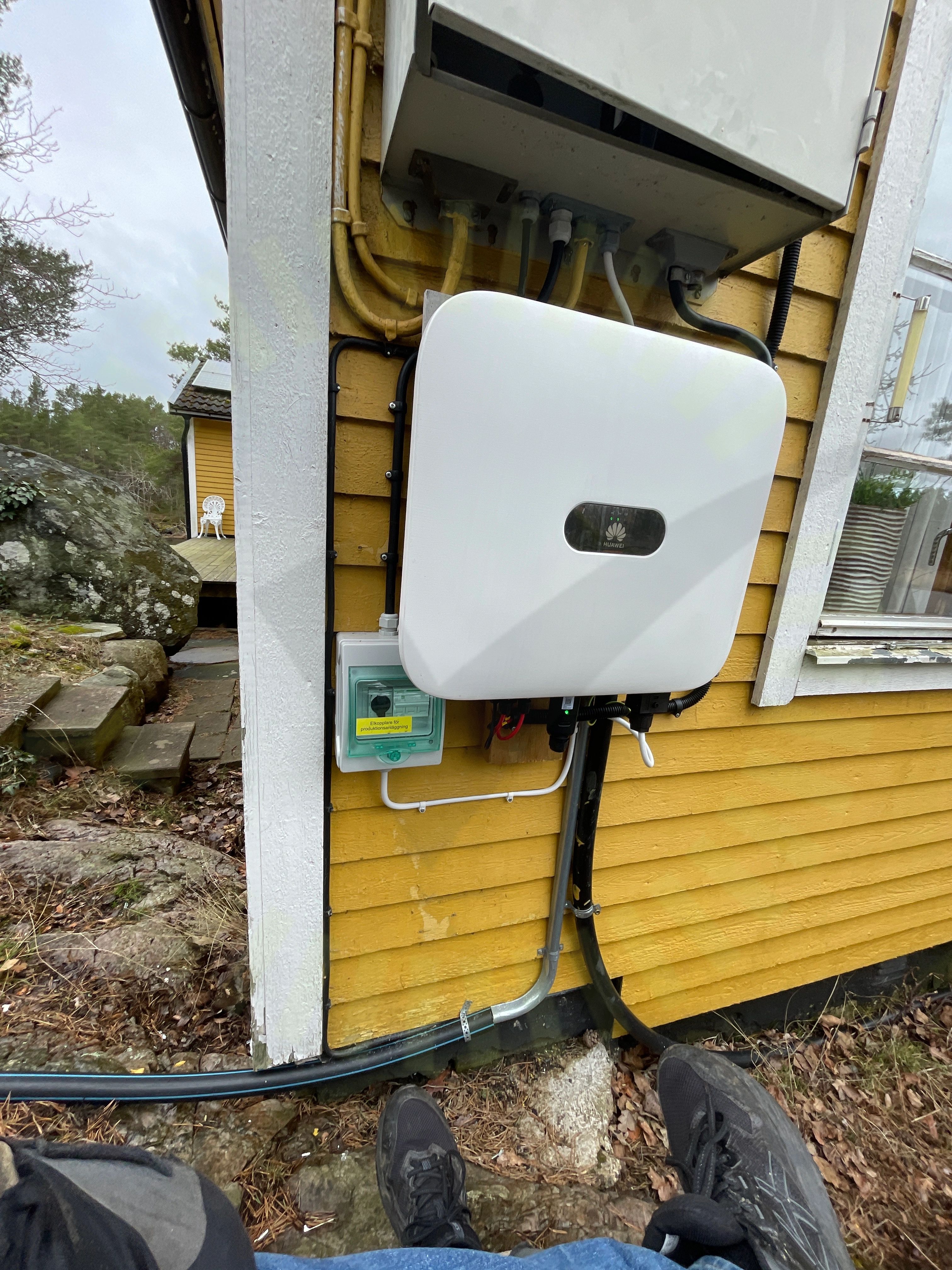

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral som matas från växelriktaren.

SEK 457, Sida 42

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Missvisande varselmärkning

Växelriktare

Anmärkningar

9/33

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

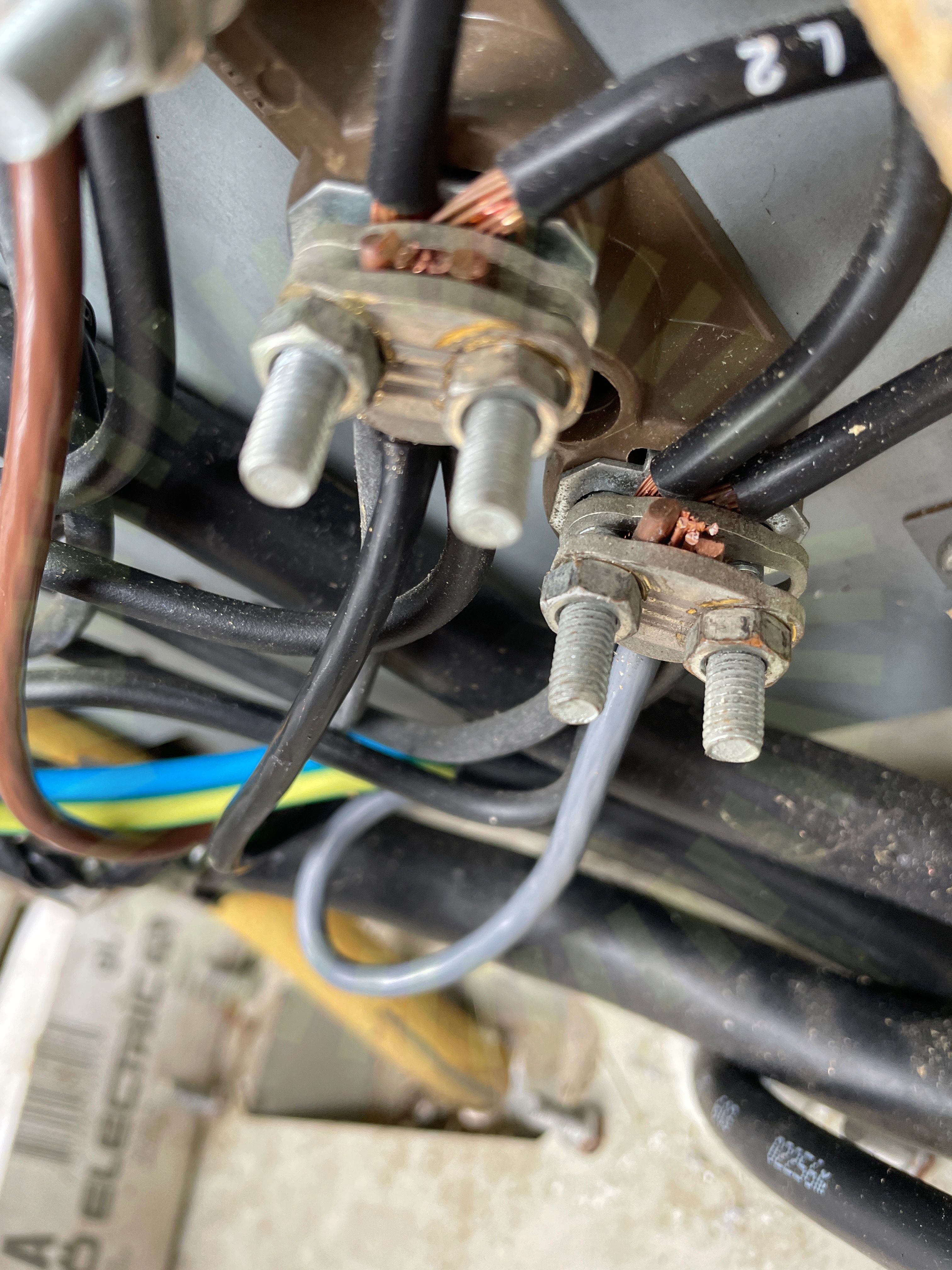

7.2 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

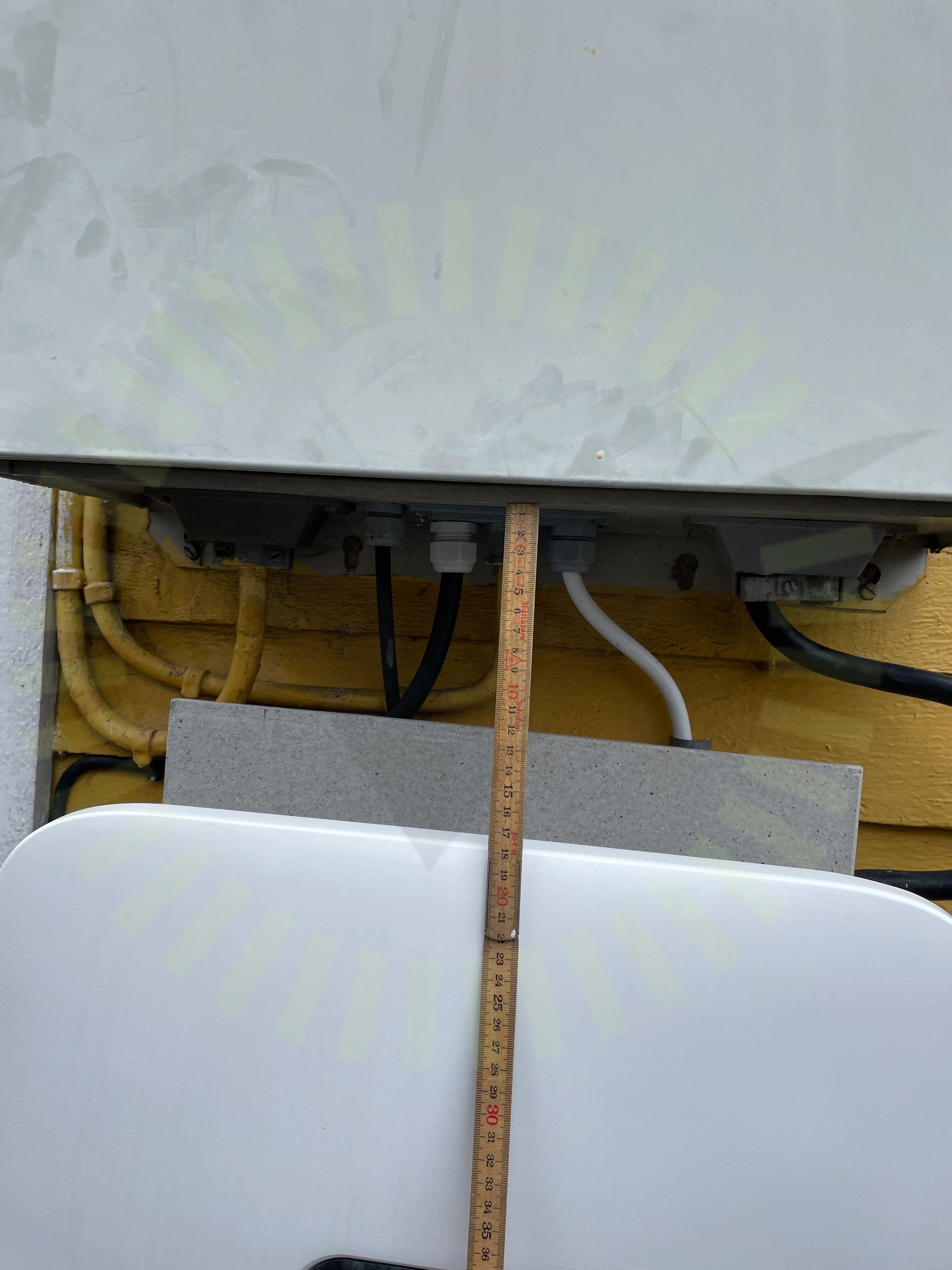

7.3 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.4 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära kust.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 8

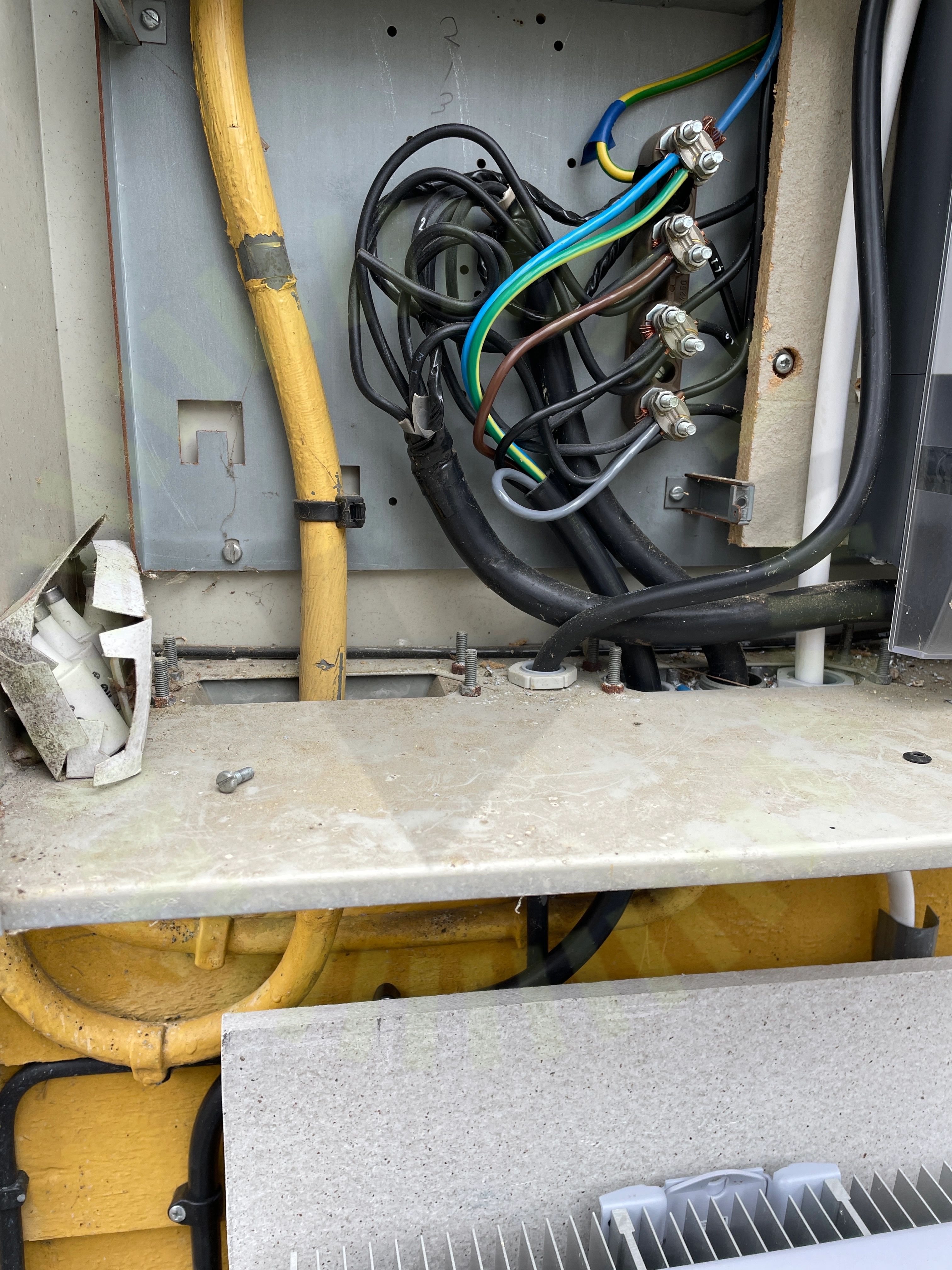

7.5 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

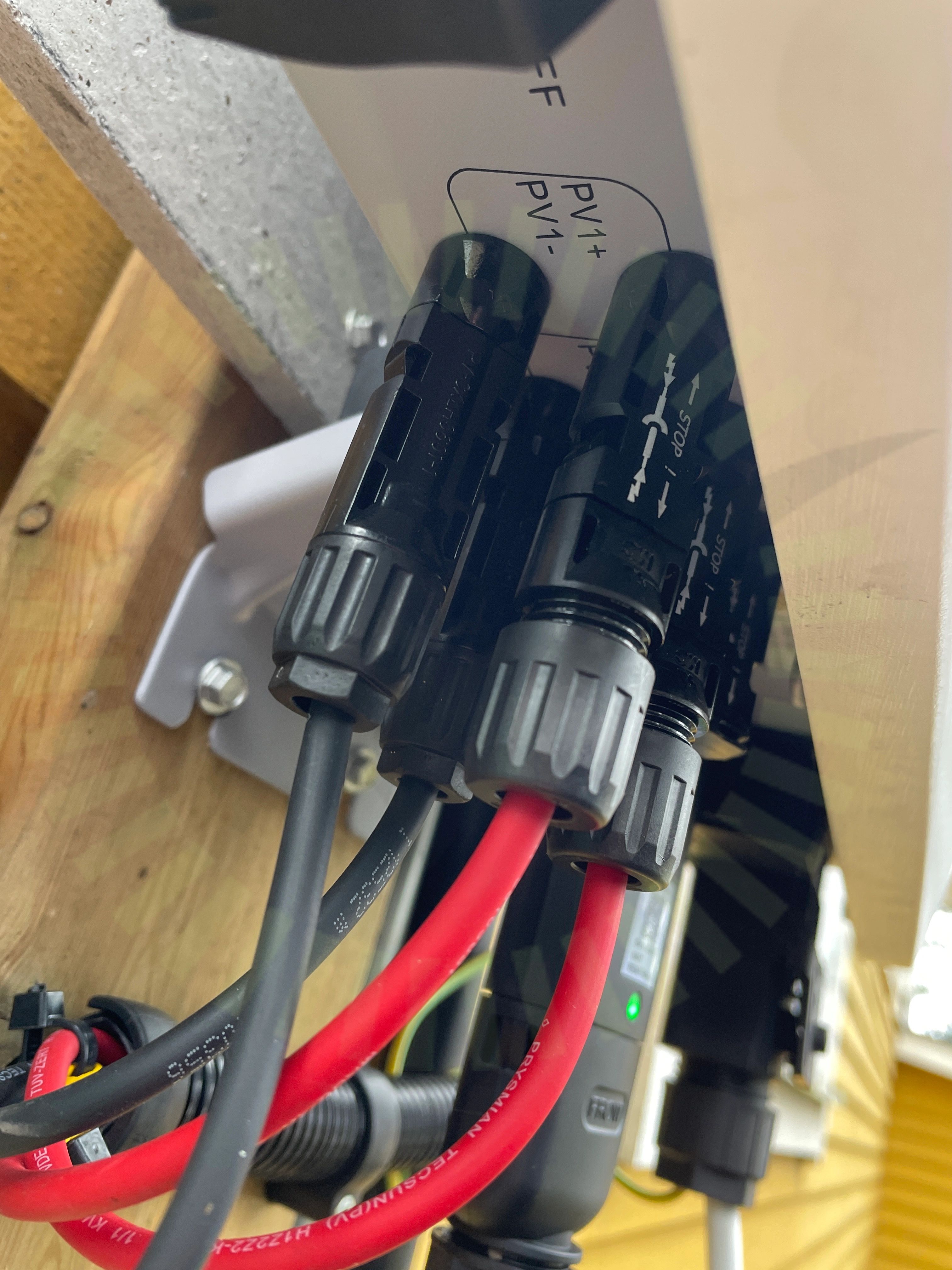

7.6 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

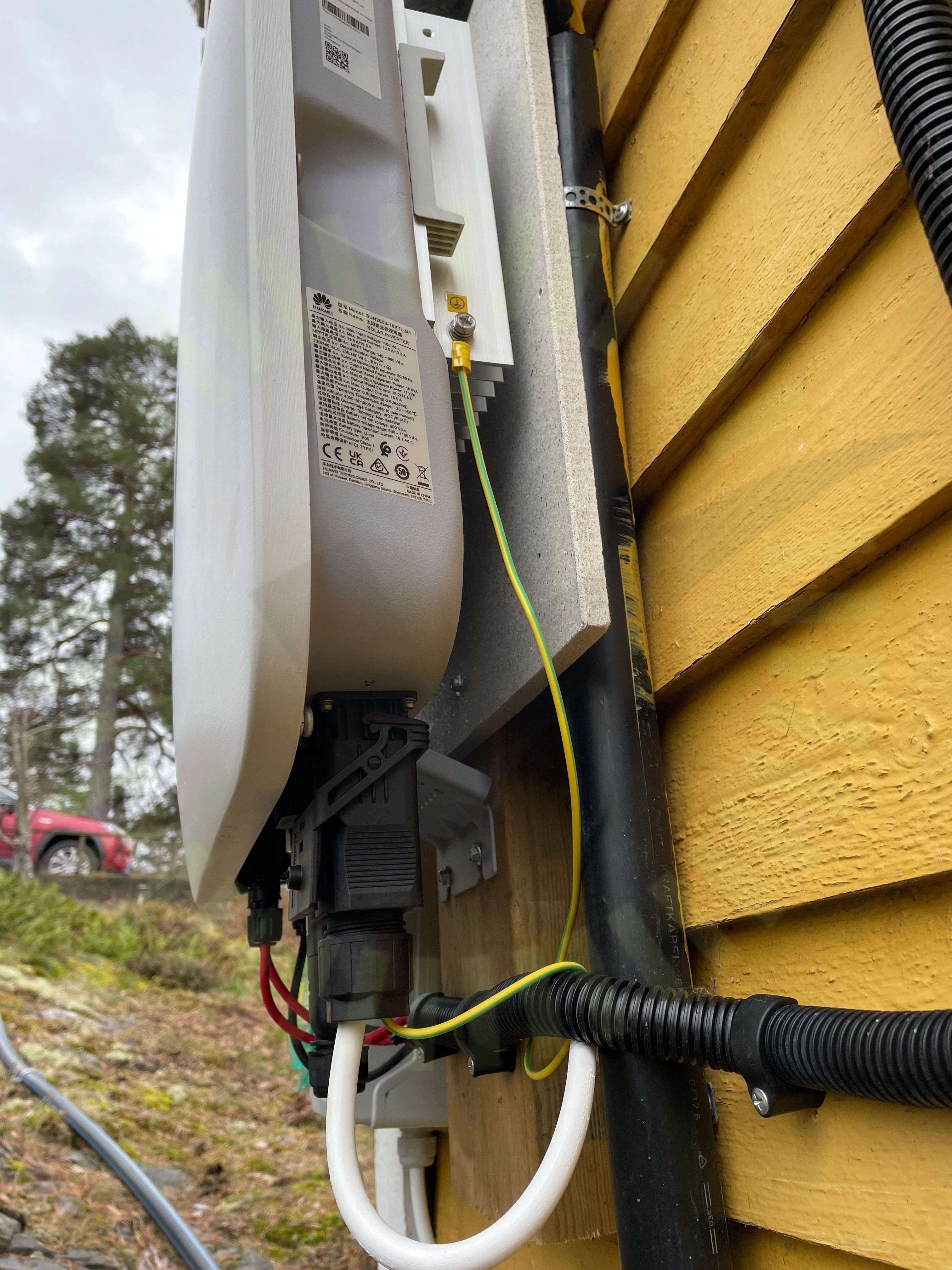

7.7 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte separat anslutning till jordpunkt enligt anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

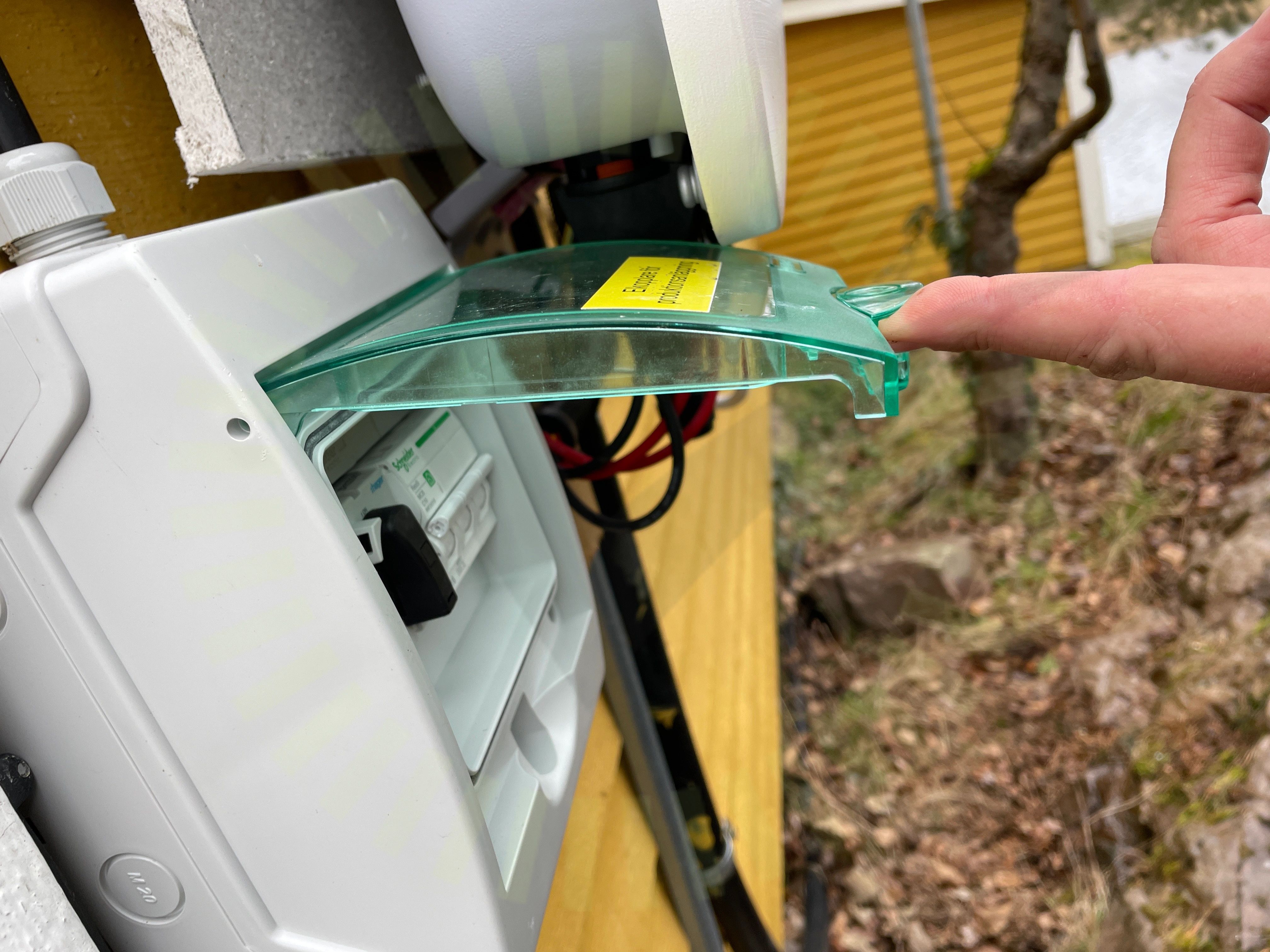

7.8 Tillgänglighet

Inte godkänd

Materiel är inte monterat så det är tillgängligt för inspektion. Åtkomst att lossa kapslingens lock för inspektion ej möjligt.

SS 436 40 00 (513.1)

7.9 Växelriktarens IP klassning

Inte godkänd

Två kablar i förskruvning avsedd för en kabel påverkar växelriktarens IP-klassning.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

24/33

AC kablage förläggning

AC Kablage förläggning

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Huvudsäkring

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Ventilation

Väderbeständigt material
