Besiktningsrapport

8.7

Installation av

SO Solkraft AB

Datum

19 november 2024

Ort

Spånga, Stockholms län

PEN-ledare

Växelriktarens IP klassning

Skenskarvar

+ 2

90% godkända

10% ej godkända

Om installationen

Paneler

Luxor: EcoLine M108

Montagesystem

Weland Stål: Stockskruv

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: Sungrow DTSU666

Tillbehör

Undercentral

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Smartmätare (4)Säkerhetsbrytare AC (7)Tak 1, Luxor: EcoLine M108 (16)Tak 1, Weland Stål: Stockskruv (20)Undercentral (7)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätare

Fastsäkring av produkt

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Luxor: EcoLine M108

Anmärkningar

1/16

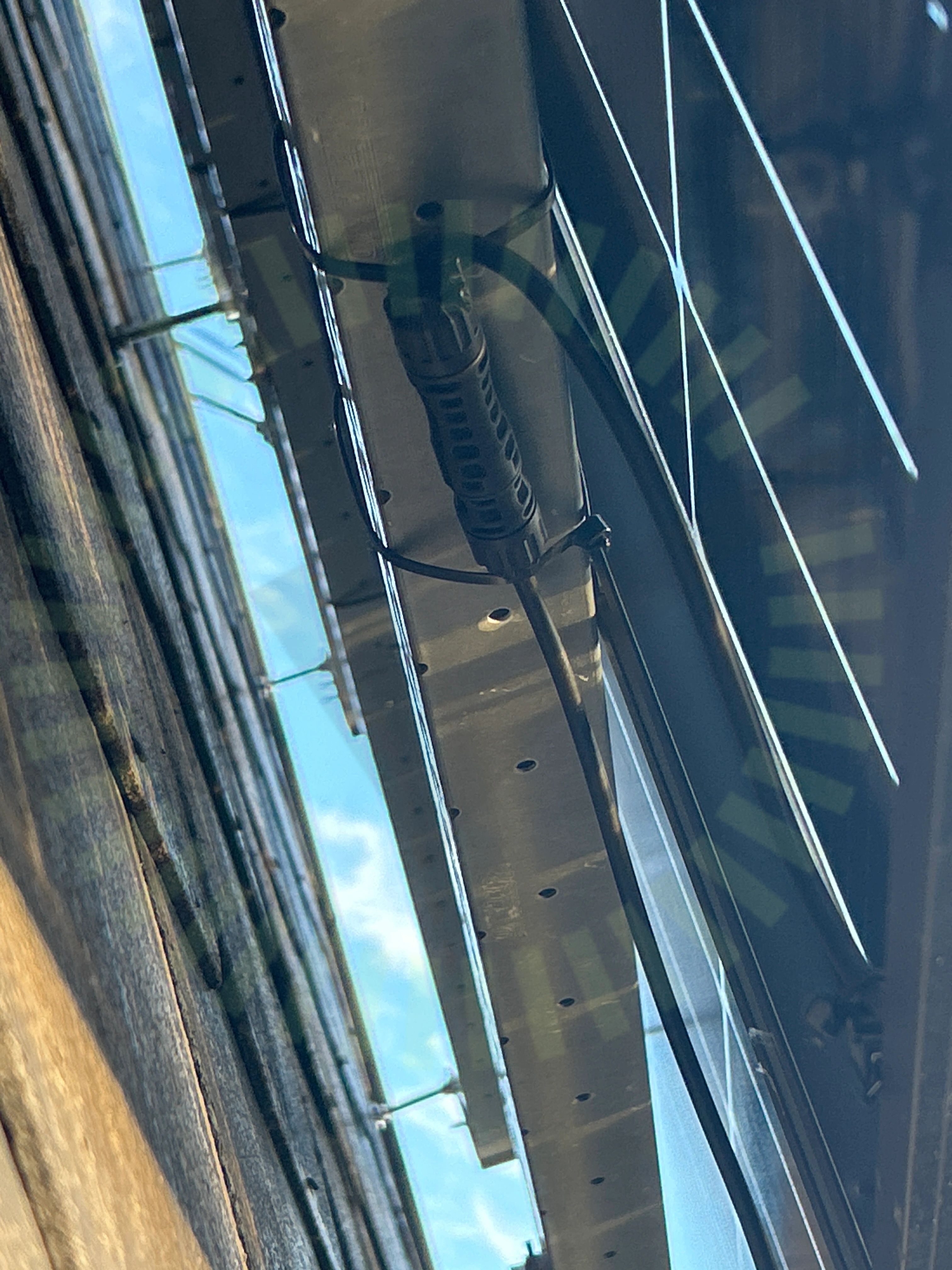

4.1 Böjradie kablage

Inte godkänd

Kabel ska förläggas rakt ur kontakter minst 5 cm innan den får böjas.

Luxor Installationsmanual. 2022-06. Sida 26.

Godkända kontrollpunkter

15/16

Dragavlastade

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Mellanrum

Skada

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Stockskruv

Anmärkningar

5/20

5.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 5 - 231109

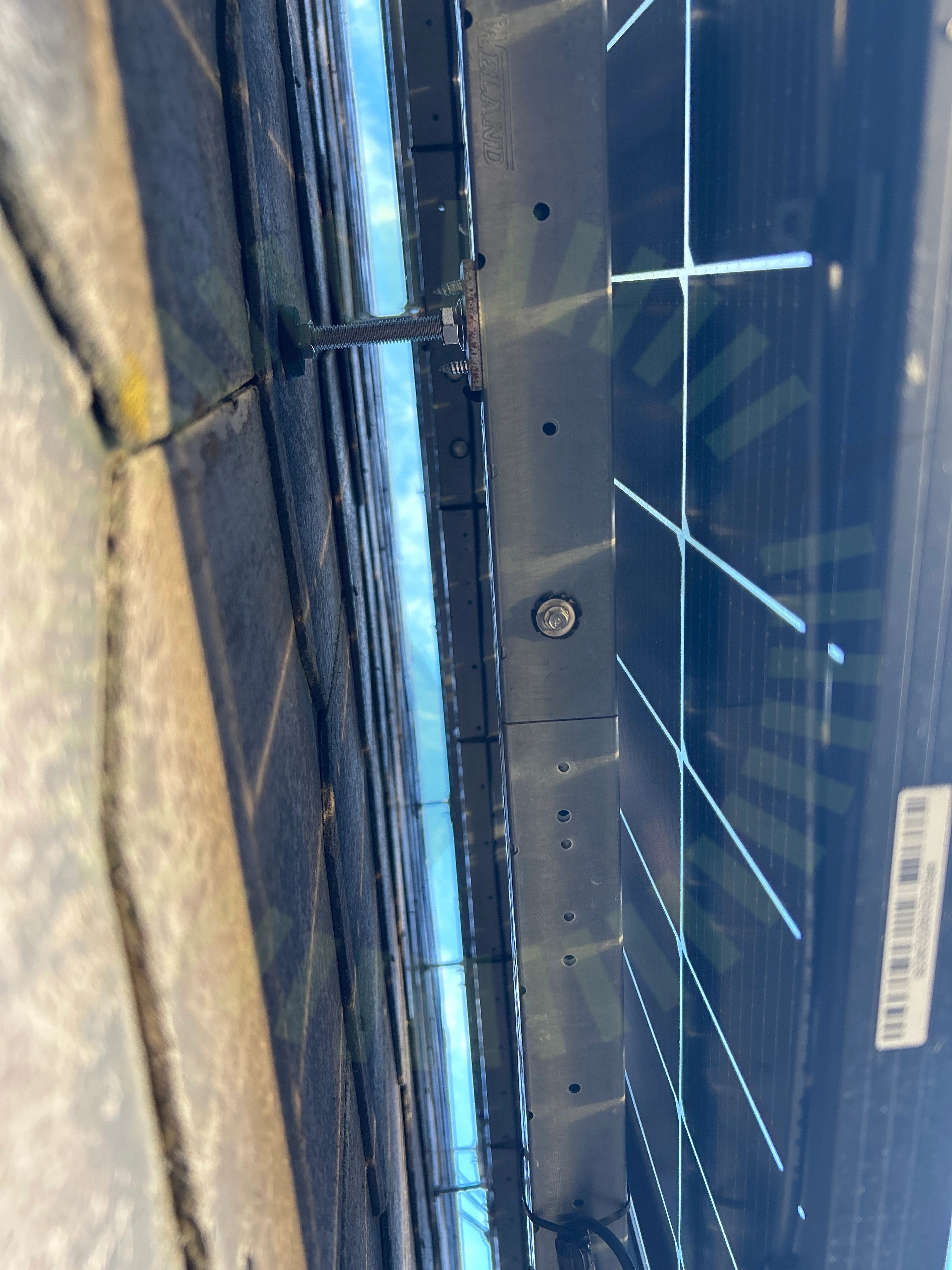

5.2 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

5.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning avser installation på falsat plåttak.

Tillverkarens montageanvisningar

5.4 Stockskruv CC

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag för avstånd mellan infästningar ej tillgängligt.

MA5110 Sid 1 (1) | Version 1 - 200417

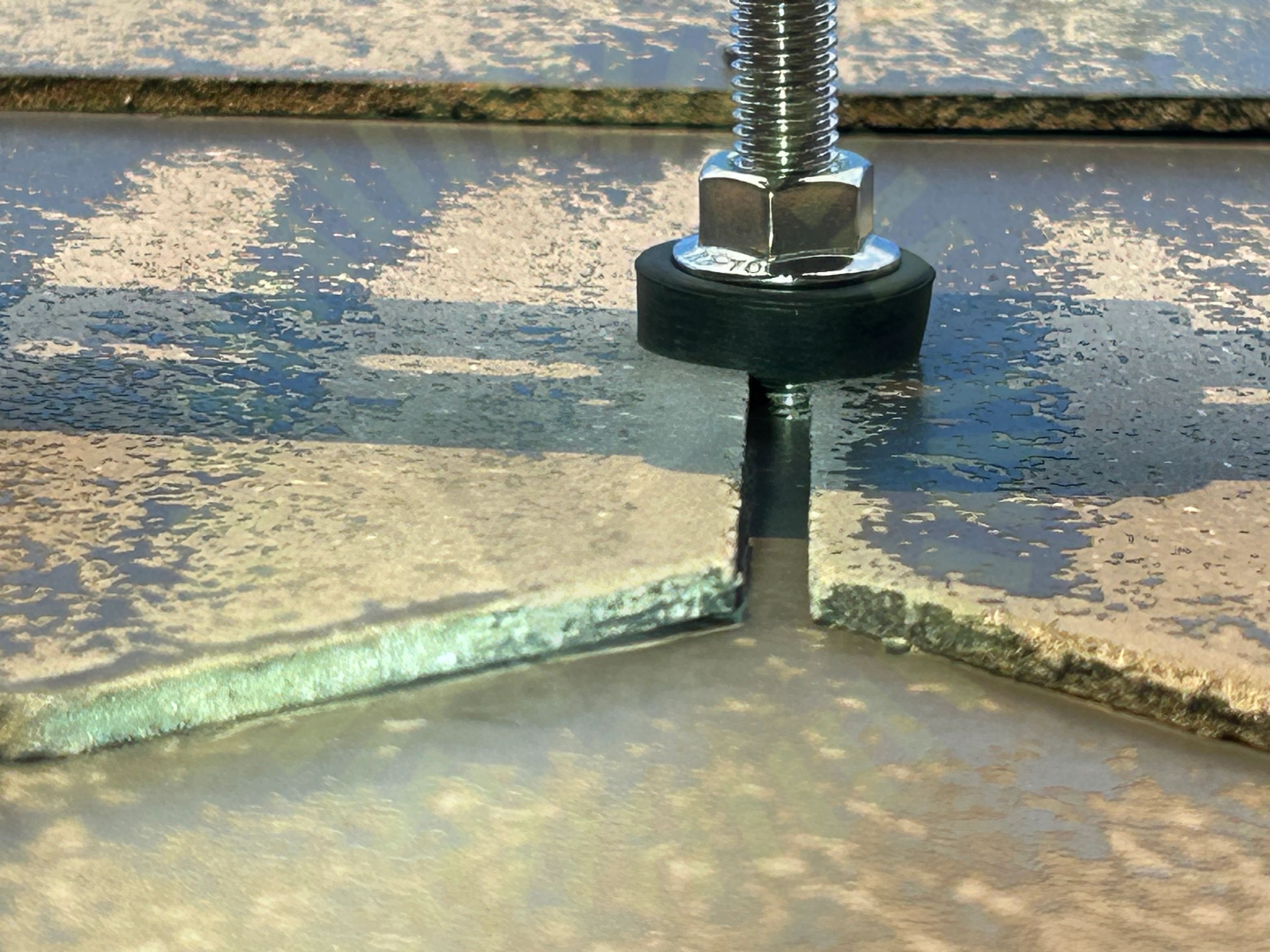

5.5 Tätning

Inte godkänd

Stockskruv placerad mellan takplattor. Tätning under stockskruv når ej ner och håller ej tätt.

MA5110 Sid 1 (1) | Version 1 - 200417

Godkända kontrollpunkter

12/20

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Väderbeständigt material

Ändklämmor skena

Ej tillgängligt vid besiktning

3/20

Förborrning

Stockskruv Infästning

Underbyggnad

Undercentral

Anmärkningar

1/7

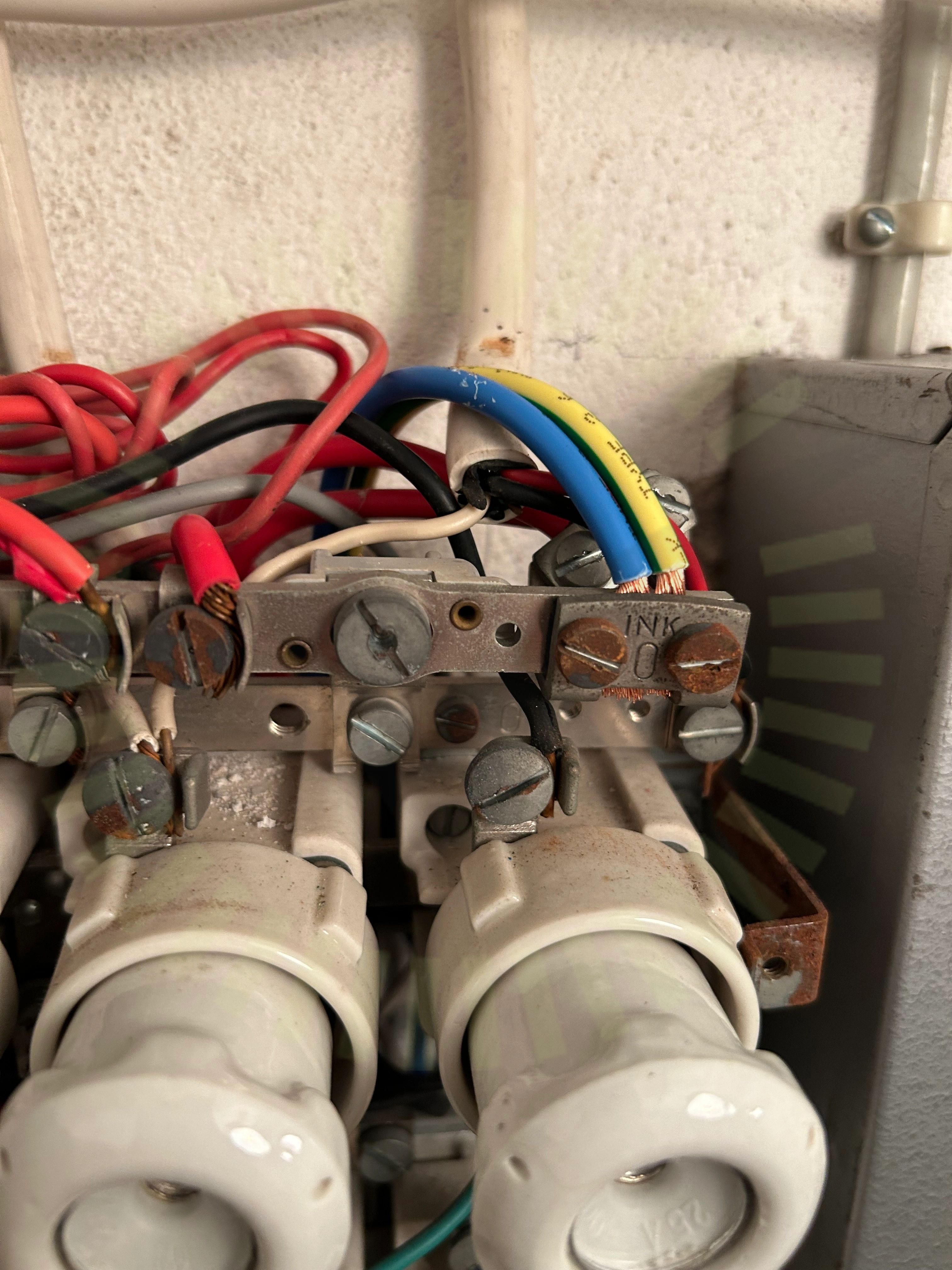

6.1 PEN-ledare

Inte godkänd

Två ledare använda som PEN-ledare. Uppfyller ej märkningskrav för PEN.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/35

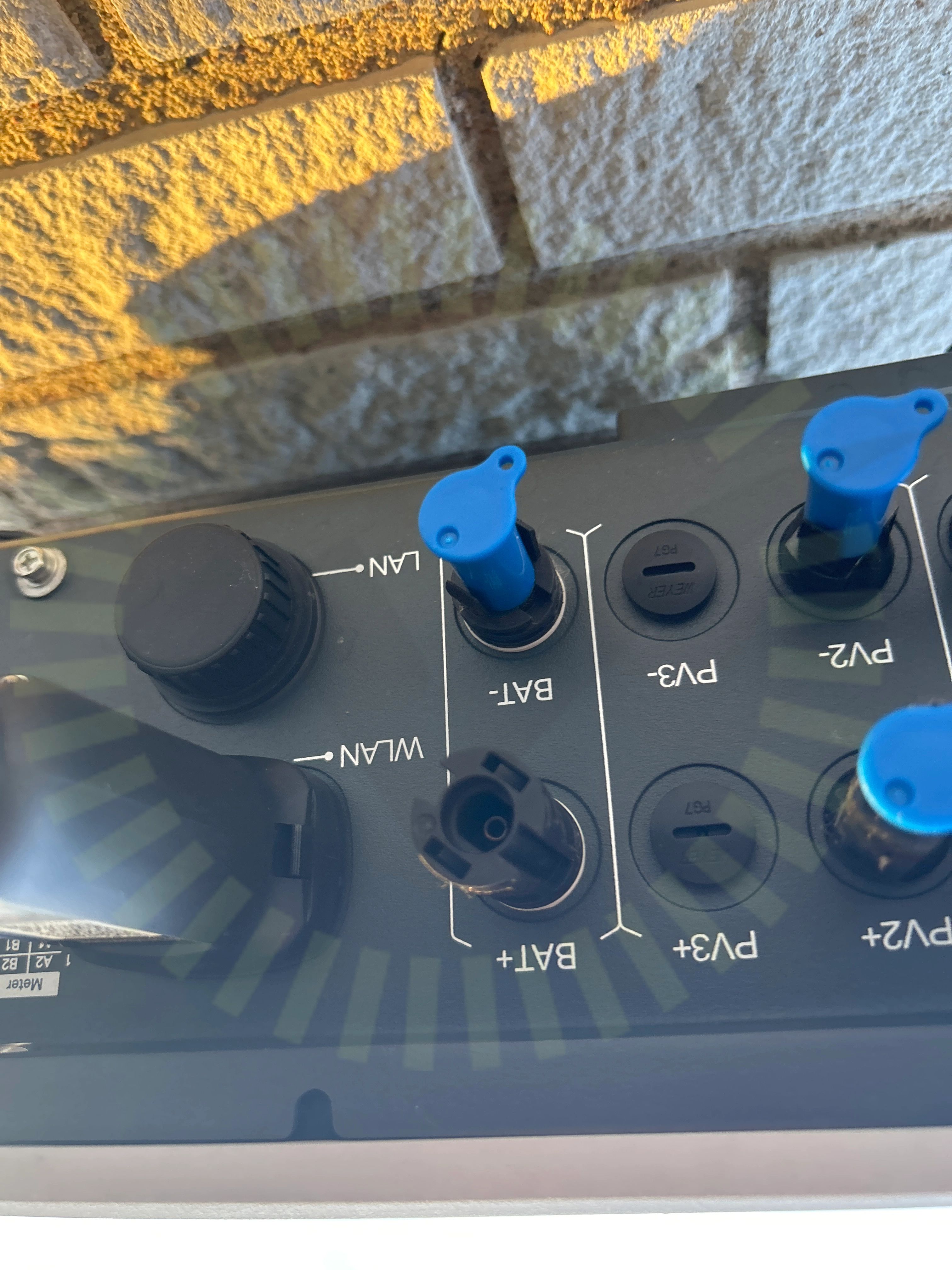

8.1 Växelriktarens IP klassning

Inte godkänd

Tätning saknas för oanvänd ingång.

Godkända kontrollpunkter

32/35

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Ej tillgängligt vid besiktning

2/35

DC Max Spänning

DC Min Spänning
