Besiktningsrapport

8.5

Installation av

1KOMMA5°

Datum

8 juni 2023

Ort

Staffanstorp , Skåne län

Kabeluppfästning

Skenans utstick för klämma

Skenornas infästning

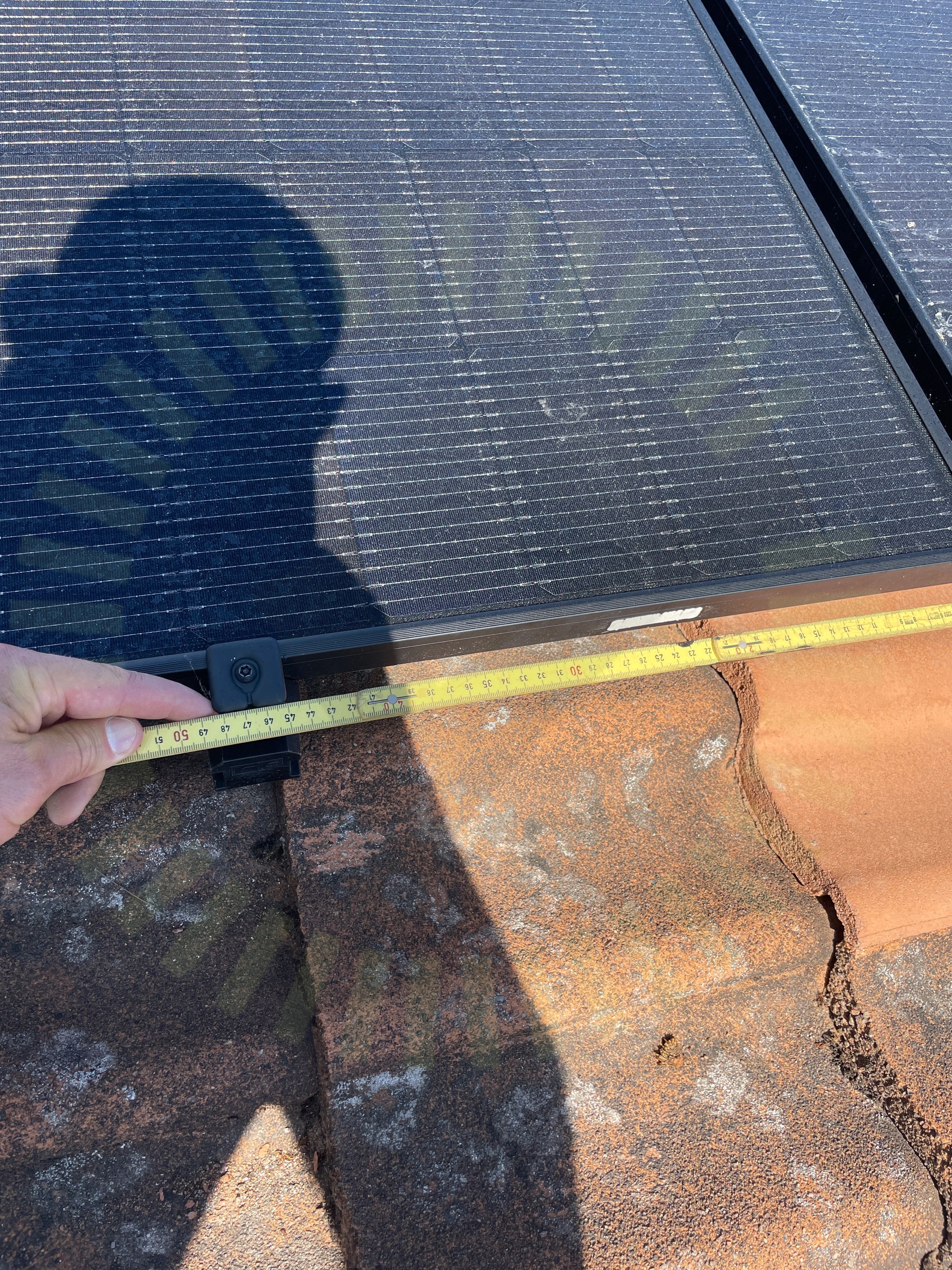

+ 11

83% godkända

17% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Elmaterial: Kapsling

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Kapsling (9)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (29)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (15)Varselmärkning (5)Växelriktare (38)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

1/8

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Uppmätt mått 300mm.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Kapsling

Godkända kontrollpunkter

9/9

Brytare

Böjradie

Förskruvningar

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Säkerhetsbrytare AC

Anmärkningar

1/6

4.1 Infästning

Inte godkänd

Säkerhetsbrytaren är inte tillförlitligt fäst.

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Förskruvningar

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

7/26

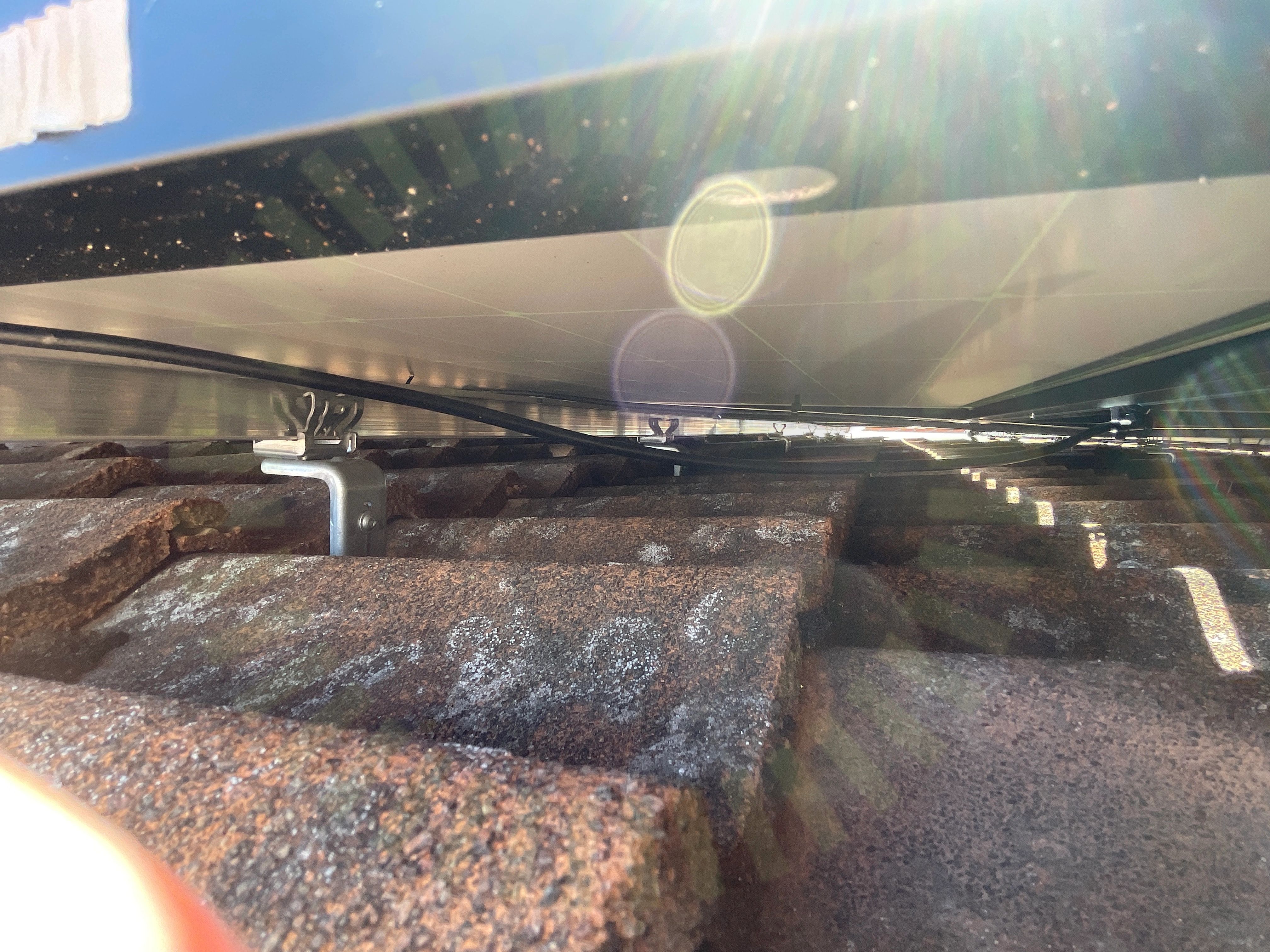

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

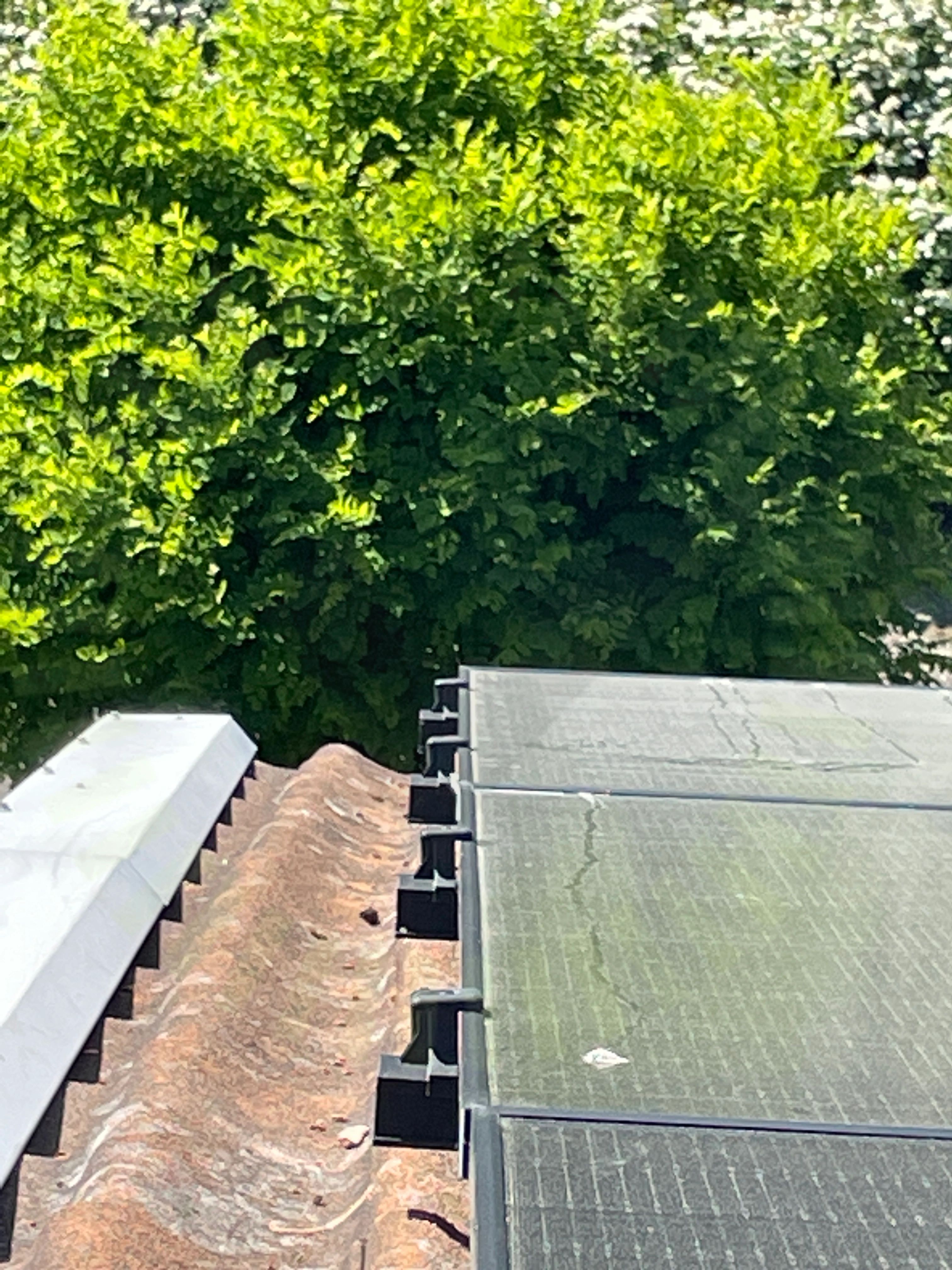

5.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ska vara mellan 20-35 mm, på 2a och 3de fästet nerifrån sticker det ut ca 40mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

5.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

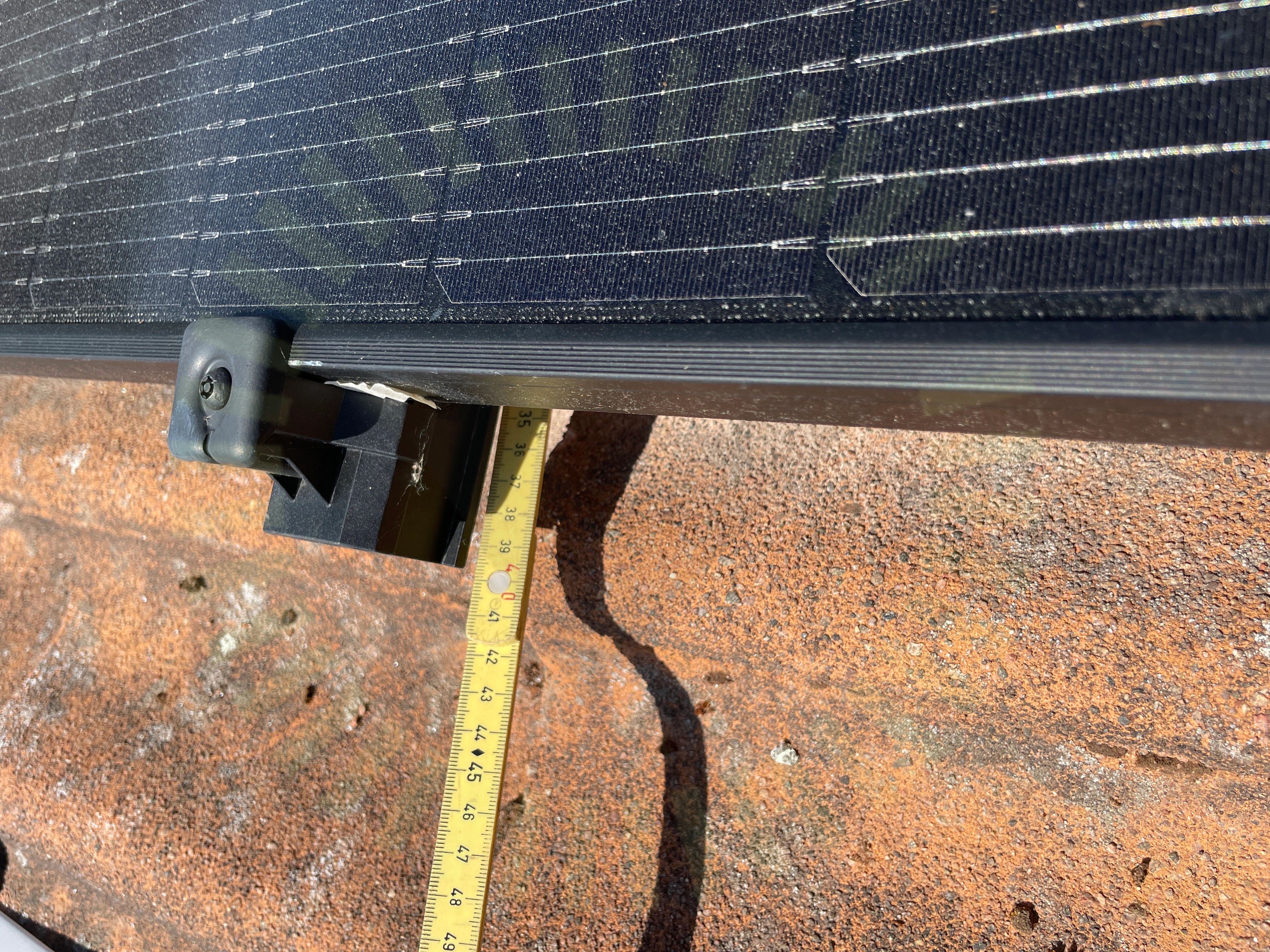

5.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 400mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

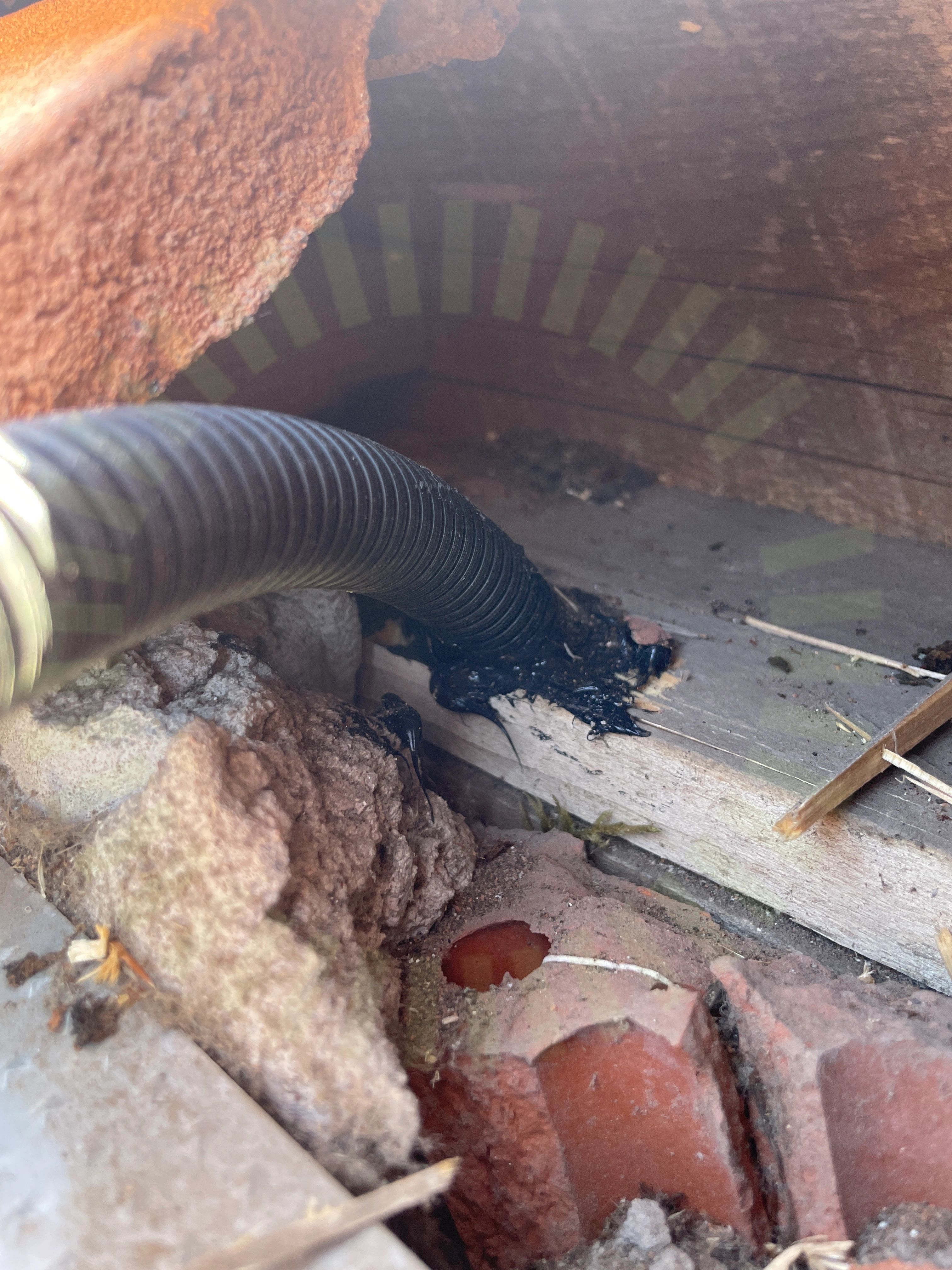

5.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

5.6 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen. Uppmätt mått 1050mm

Snö- och vindlastberäkning

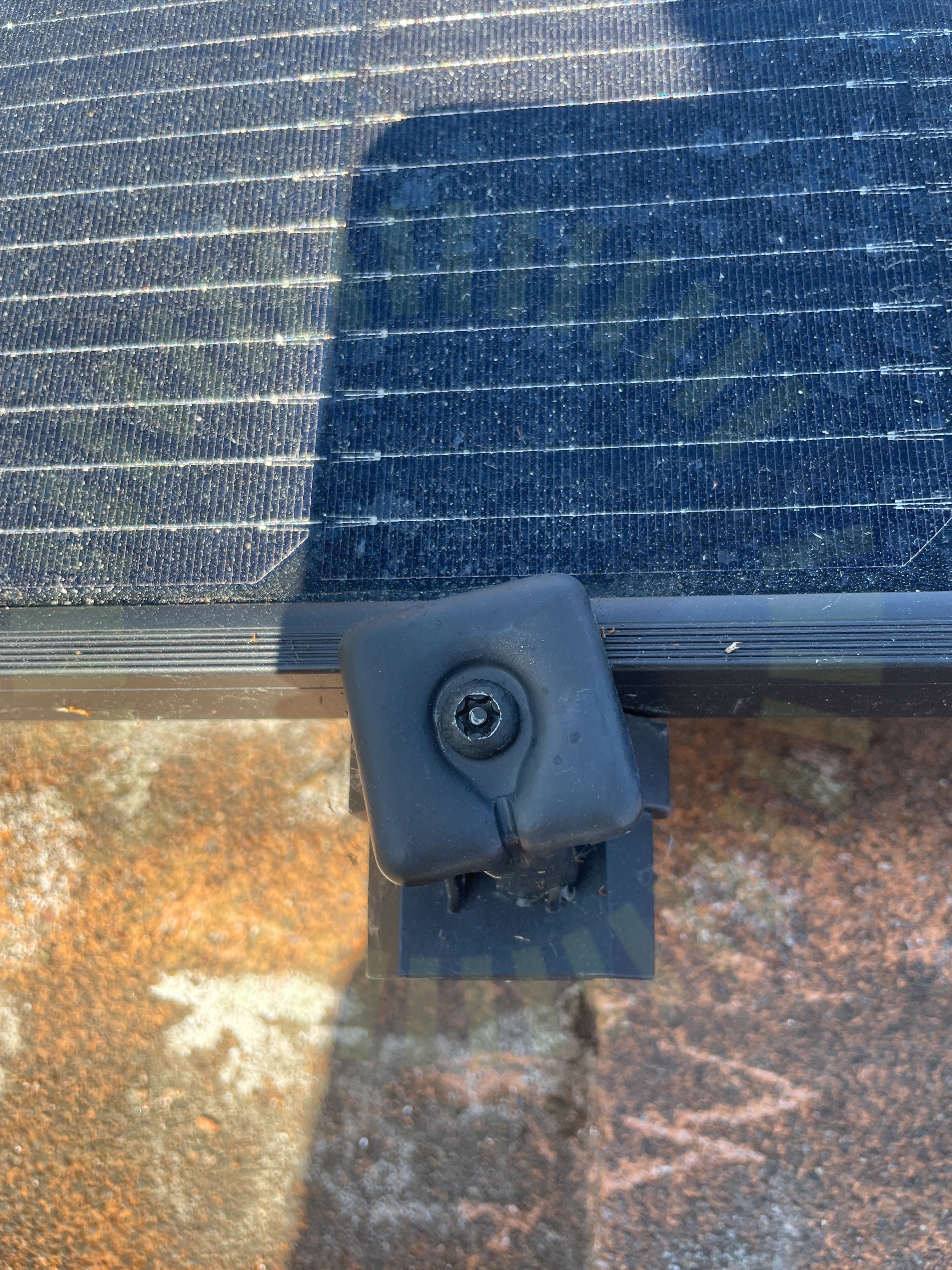

5.7 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

19/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skador

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

6/15

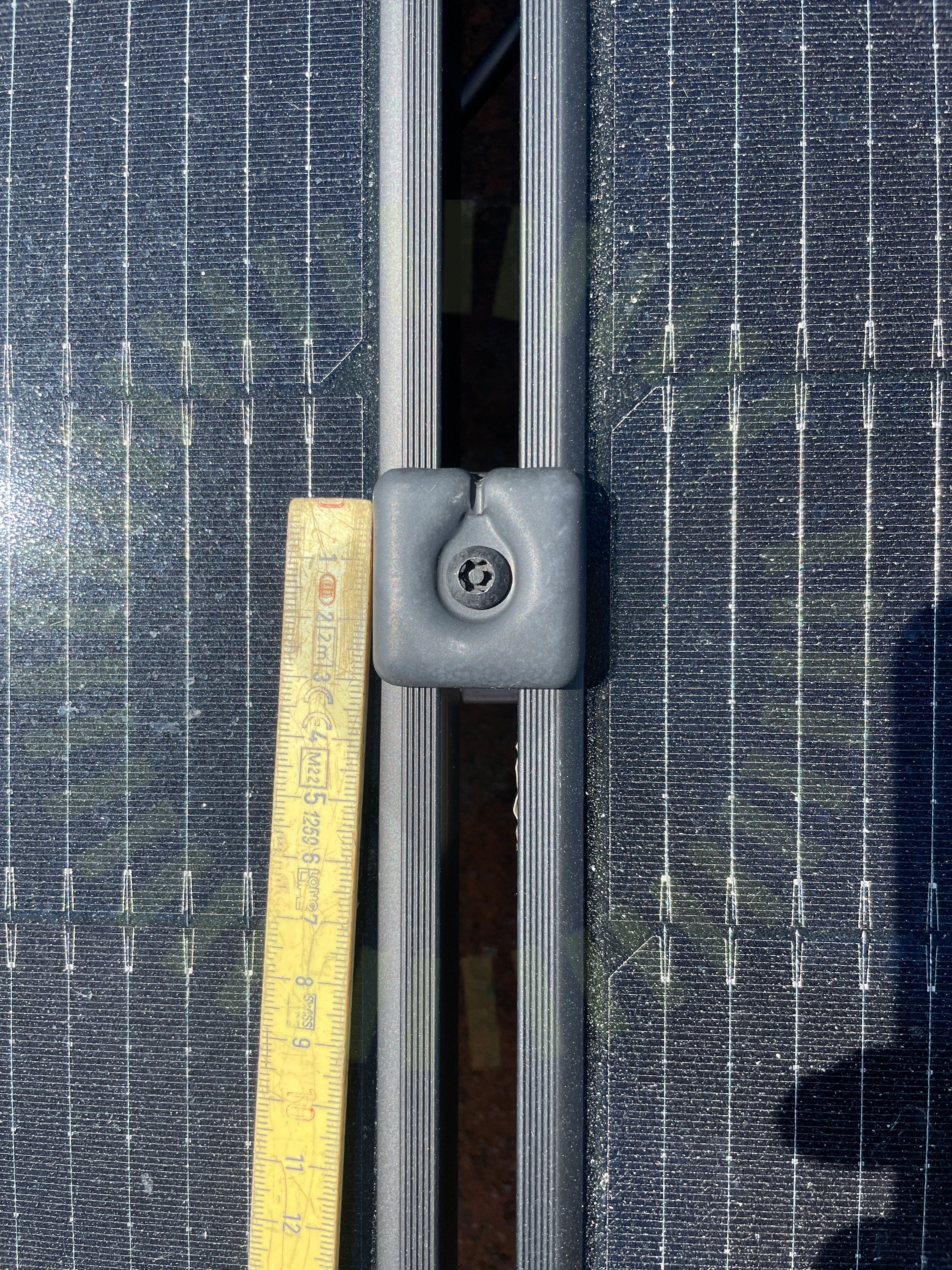

6.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

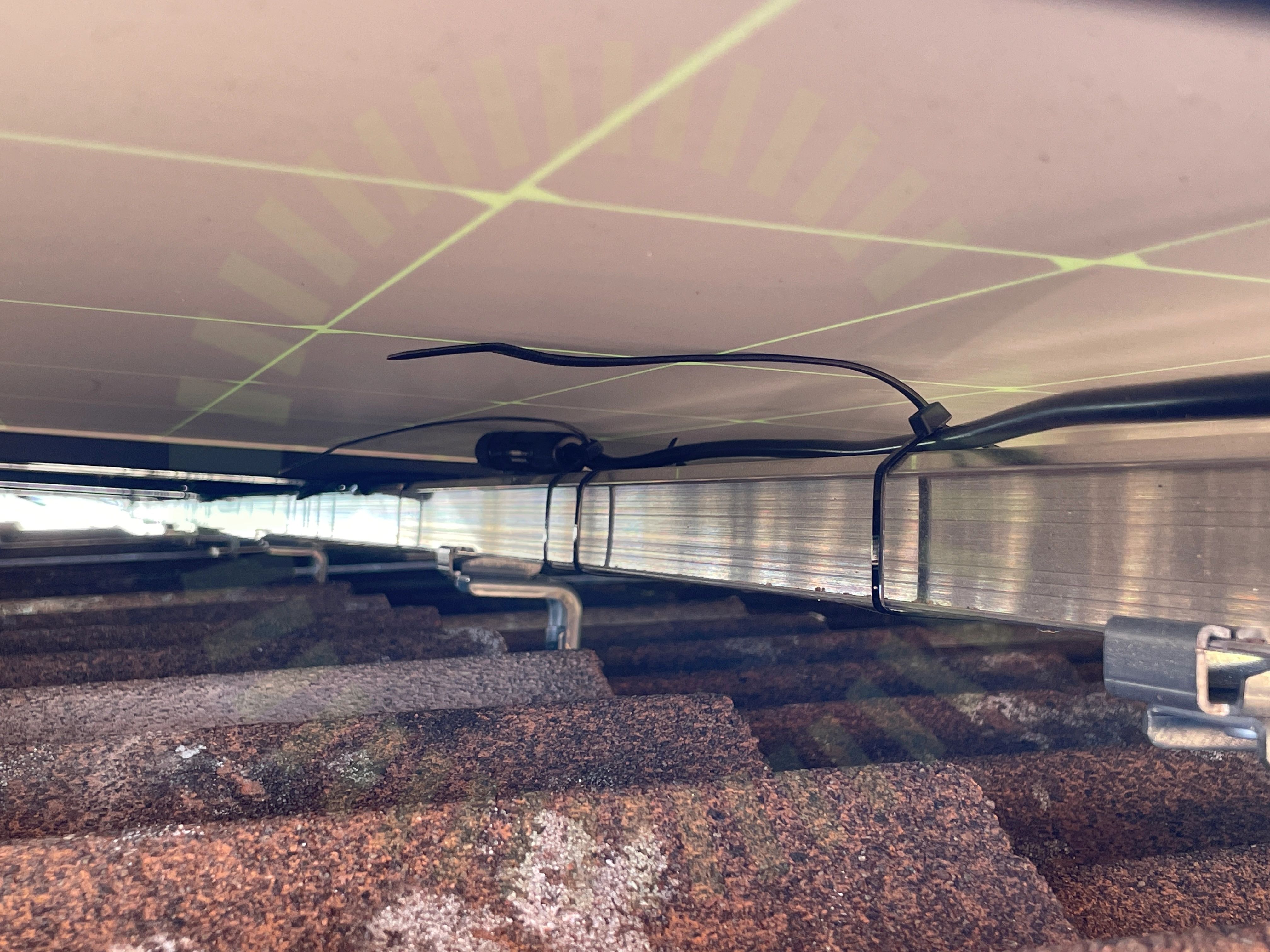

6.2 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.

6.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

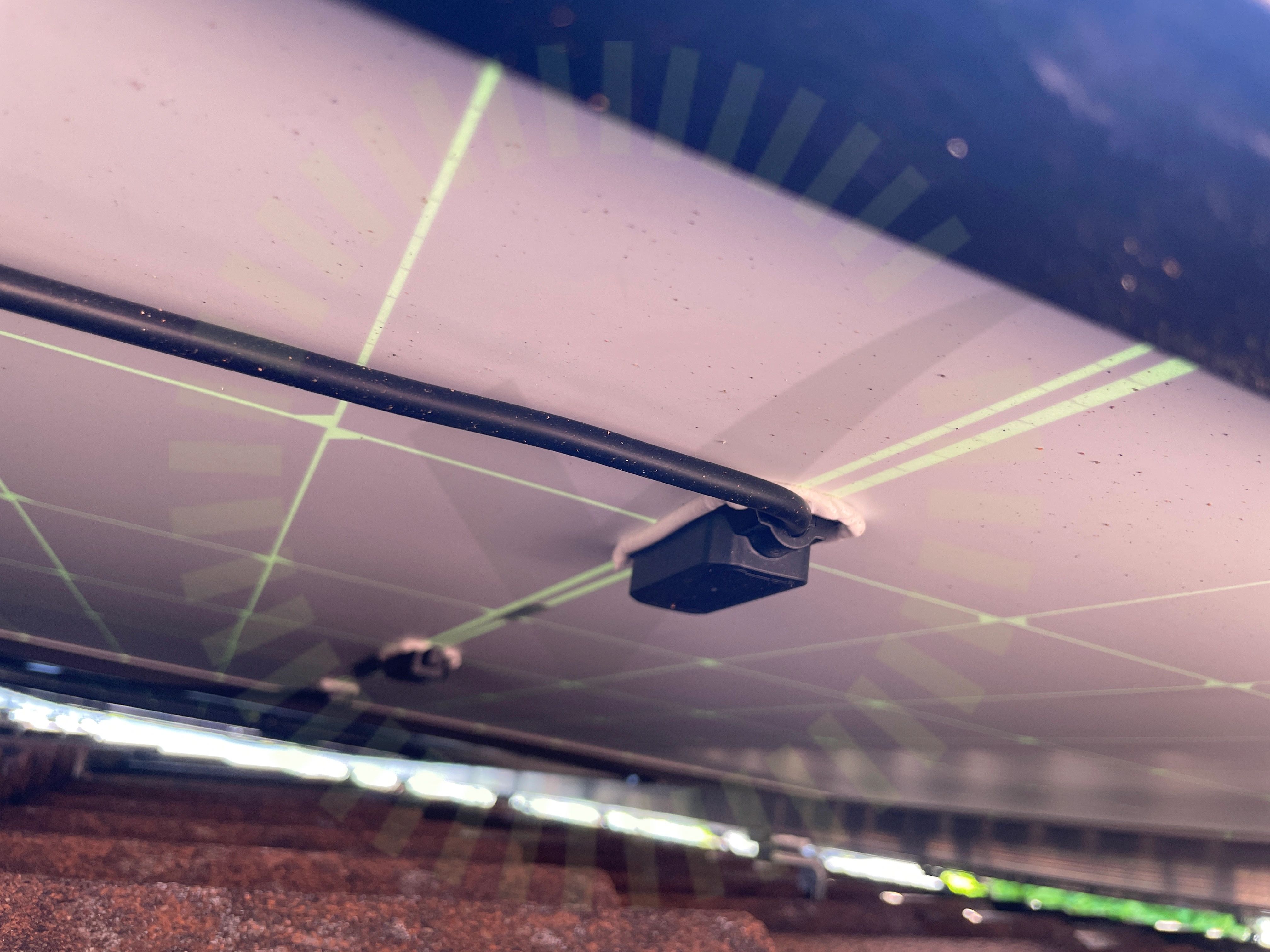

6.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

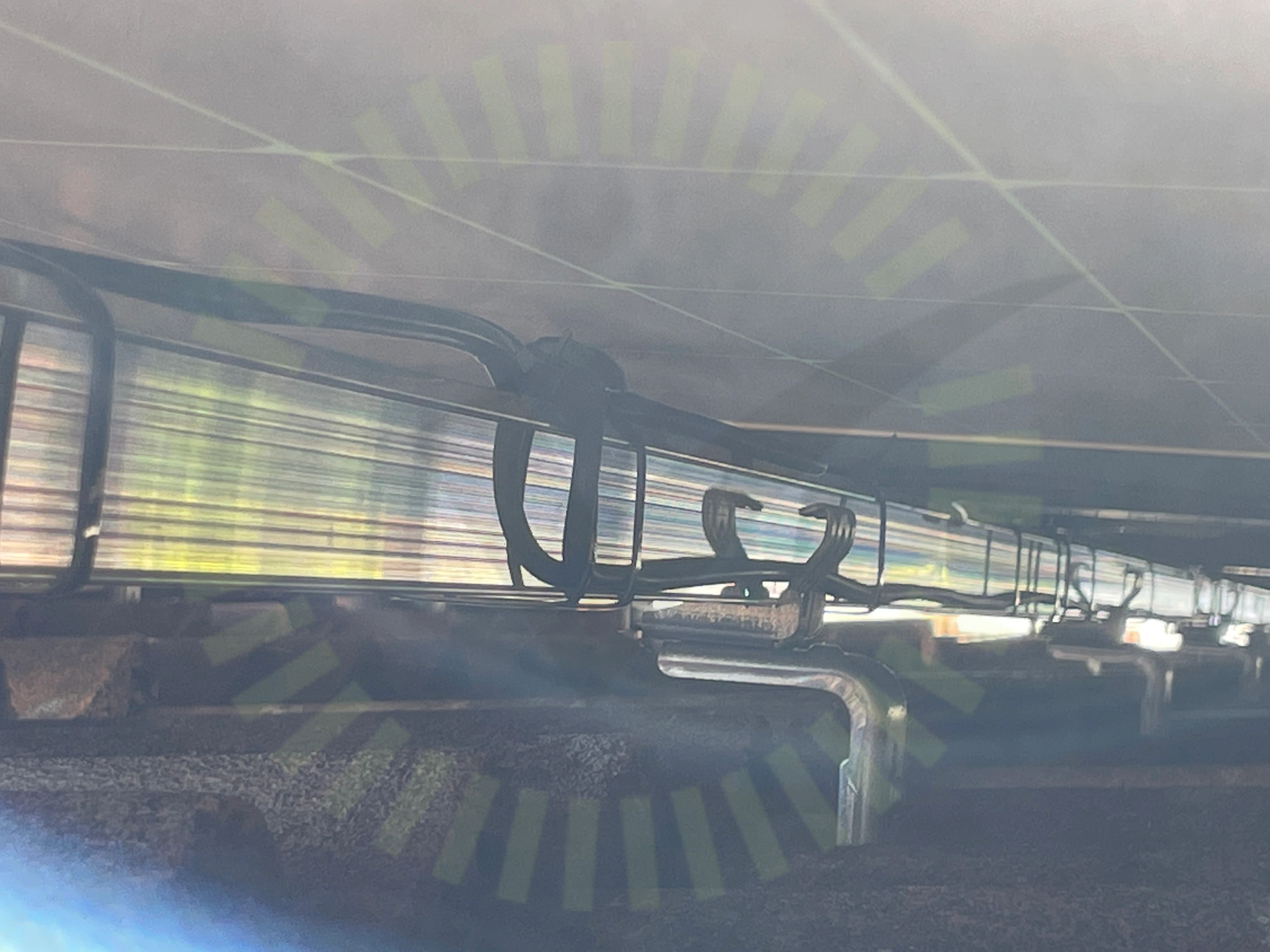

6.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

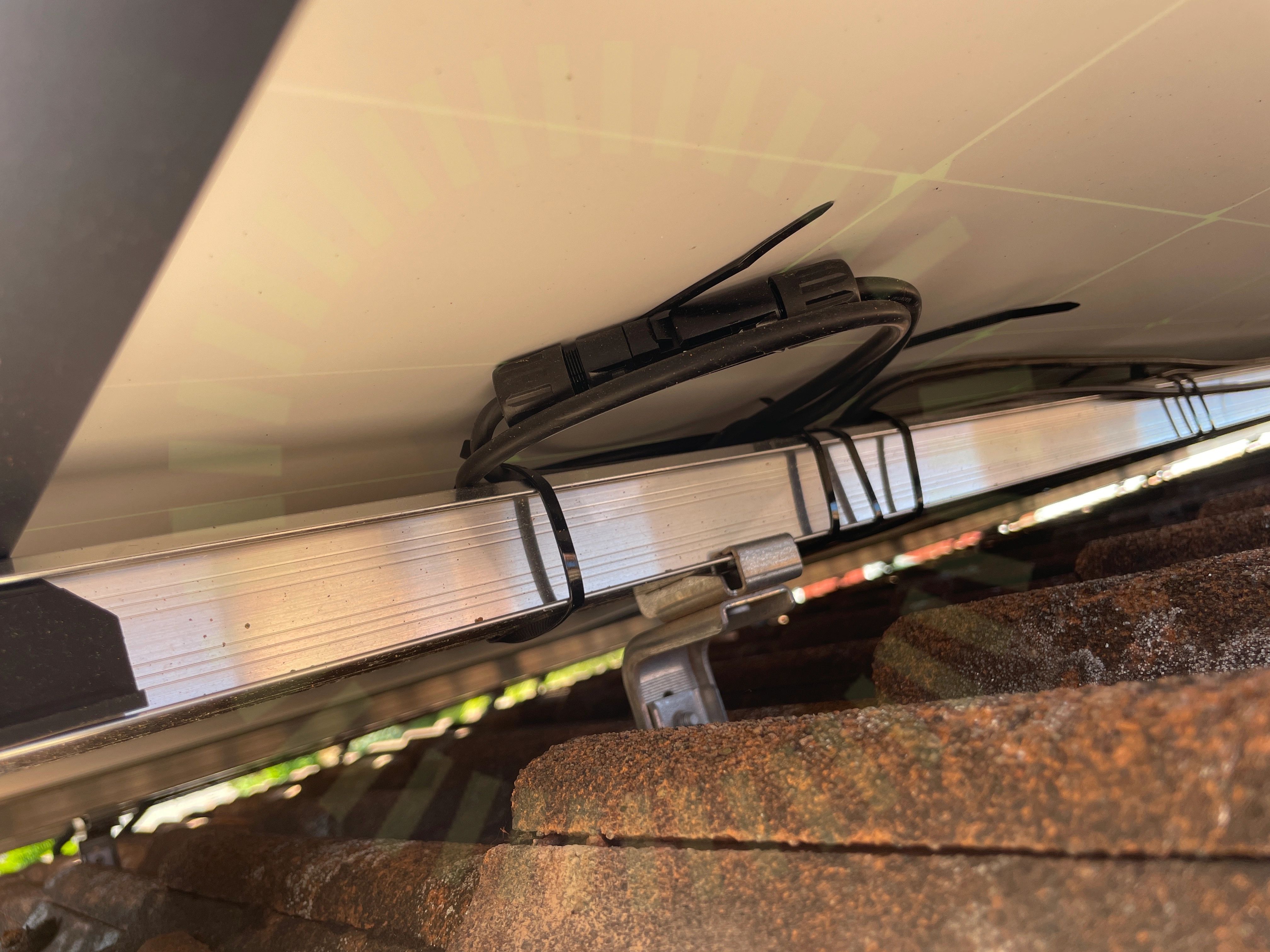

6.6 Stress på kontakter

Inte godkänd

Snäv böjradie på kablage ut från kontakt.

Godkända kontrollpunkter

9/15

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Strängförläggning

Varselmärkning

Anmärkningar

1/5

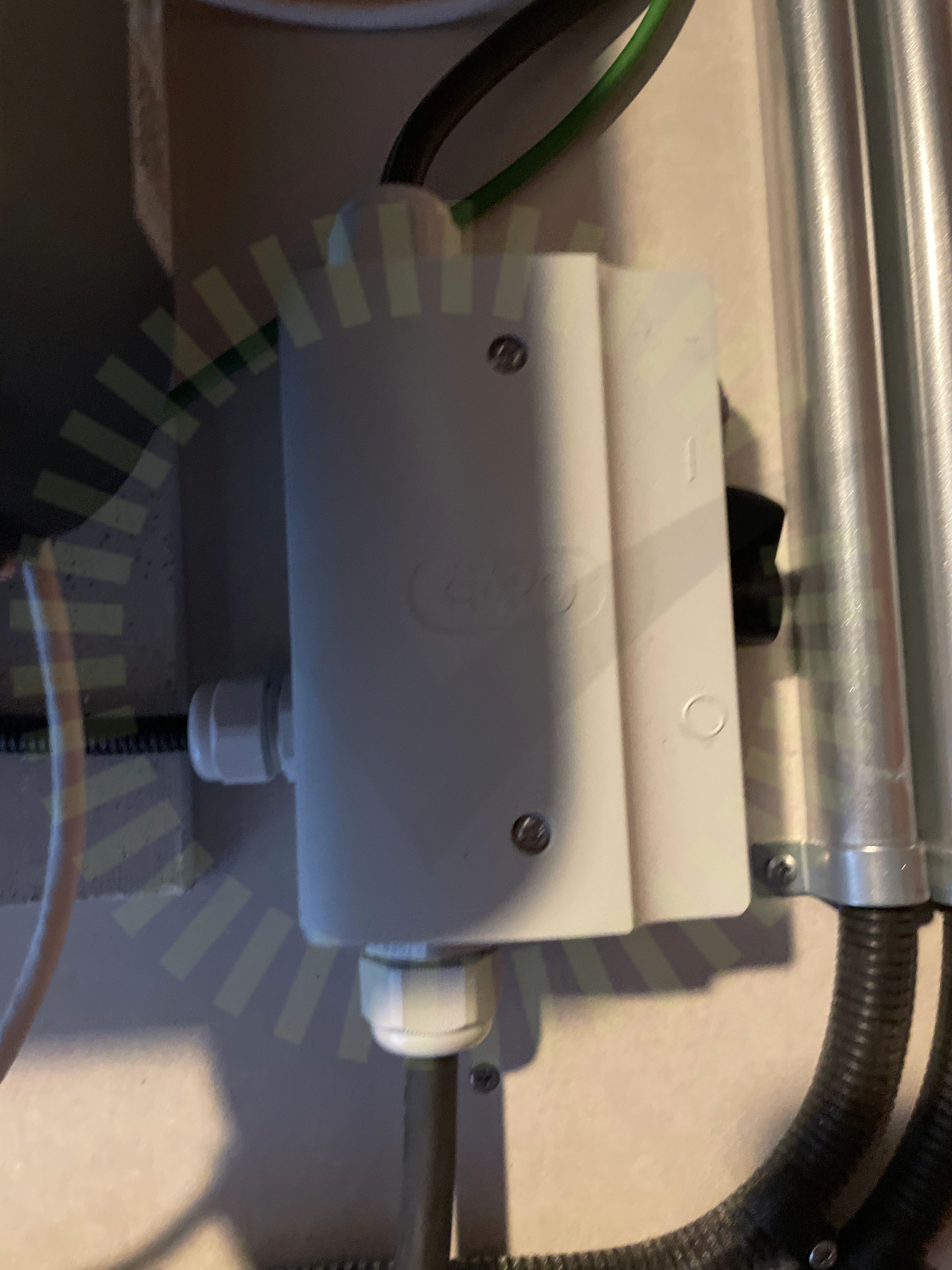

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/37

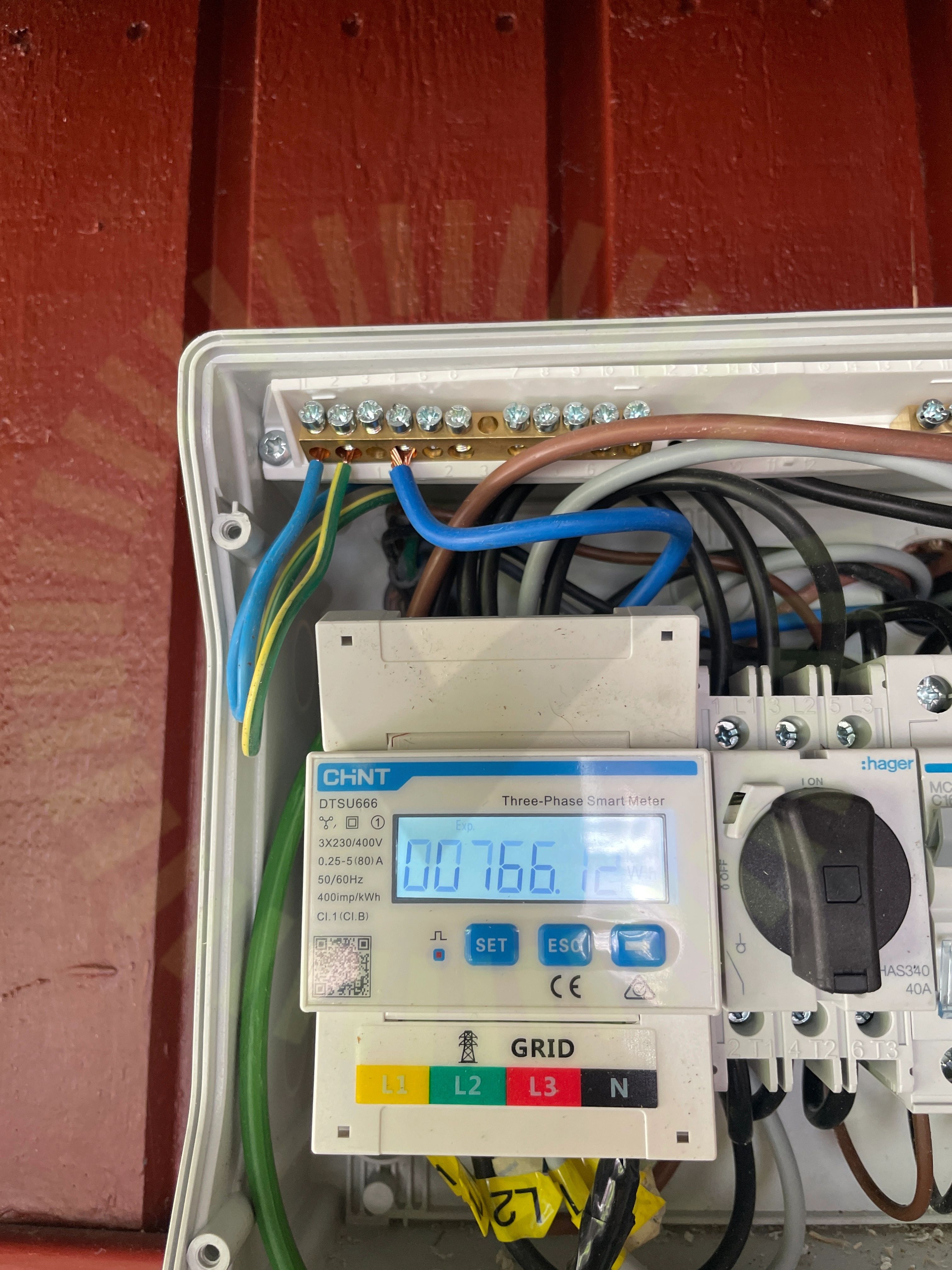

8.1 PEN ledare

Inte godkänd

PEN ledare är feldimensionerad samt felmärkt.

Godkända kontrollpunkter

36/37

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
