Besiktningsrapport

9.4

Installation av

Skandica Solar

Datum

25 mars 2024

Ort

Mölndal, Västra Götalands län

Skenskarvar

Infästning

Ändklämmor skena

+ 10

91% godkända

9% ej godkända

Om installationen

Paneler

Jinko: Tiger Neo N-type 54HL4R-B

Paneler

Longi: LR5-54HTB

Montagesystem

K2: BasicRail

Montagesystem

Weland Stål: Papptak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Skandica Solar som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Säkerhetsbrytare AC (7)Tak 1, Jinko: Tiger Neo N-type 54HL4R-B (18)Tak 1, K2: BasicRail (32)Tak 2, Longi: LR5-54HTB (18)Tak 2, Weland Stål: Papptak (26)Undercentral (9)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/15

2.1 Uppfästning av kablage

Inte godkänd

Kablage ligger löst bakom batteriet.

Godkända kontrollpunkter

14/15

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Utrymme

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

1/18

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, sida 14-15

Godkända kontrollpunkter

17/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, K2: BasicRail

Anmärkningar

1/30

5.1 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skenskarv ska inte ligga över en infästning.

BasicRail Assembly EN V21 | 0823, Sida 12

Godkända kontrollpunkter

28/30

Använd plåtskruv

Bredd av profiltoppen

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Infästningarnas placering

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Mittklämmor

Placering

Plåtens tjocklek

Plåtinfästning

Potentialutjämningsledare

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning korslager

Skenornas överhäng

Skenornas överhäng korslager

Skenors avstånd till varandra korslager

Skenskarvar korslager

Snö- och Vindlastberäkning

SpeedLock

Taklutning

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/30

Takinformation

Tak 2, Longi: LR5-54HTB

Godkända kontrollpunkter

18/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 2, Weland Stål: Papptak

Anmärkningar

4/25

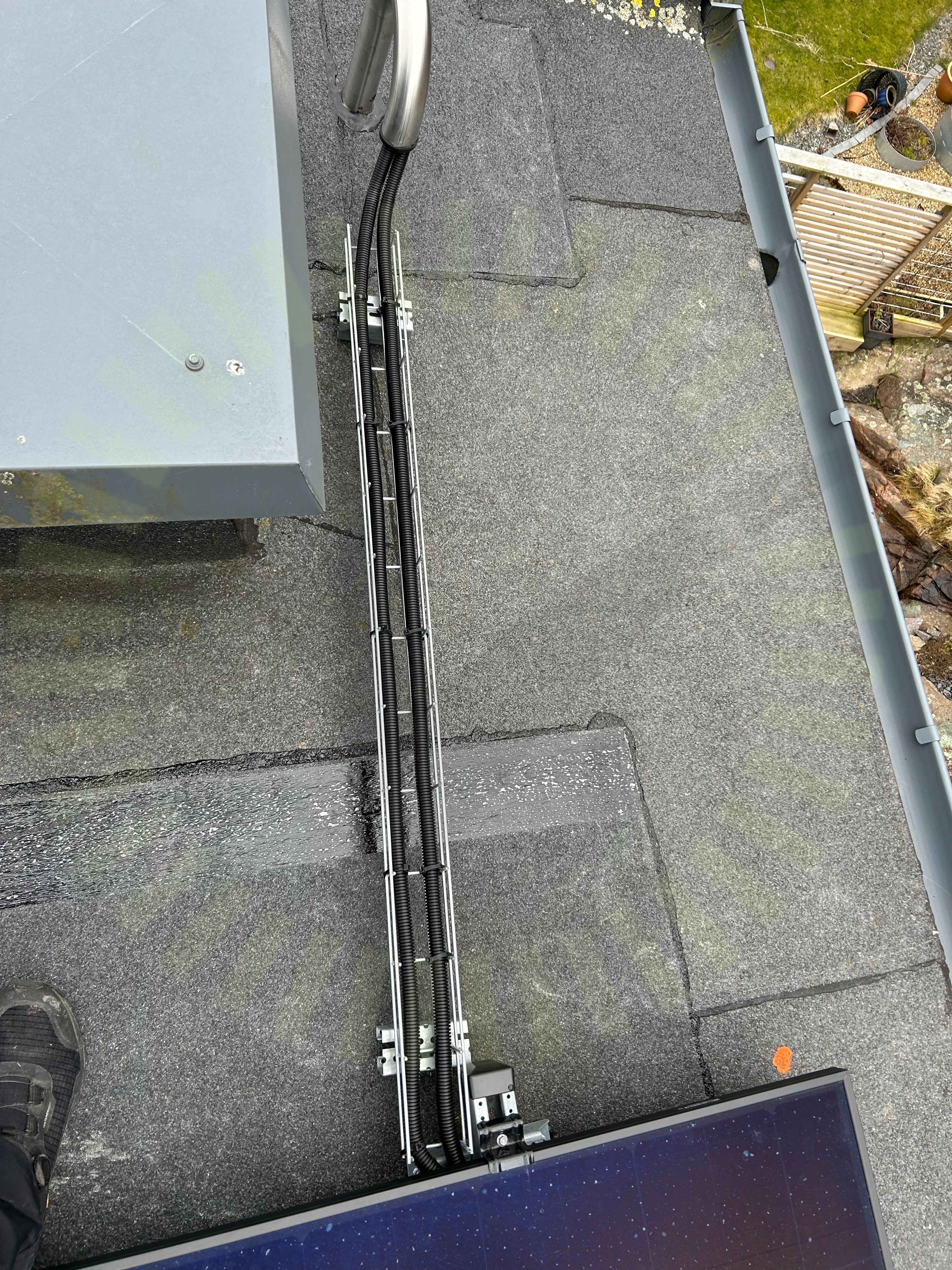

7.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

SS 436 40 00 (712.522.101)

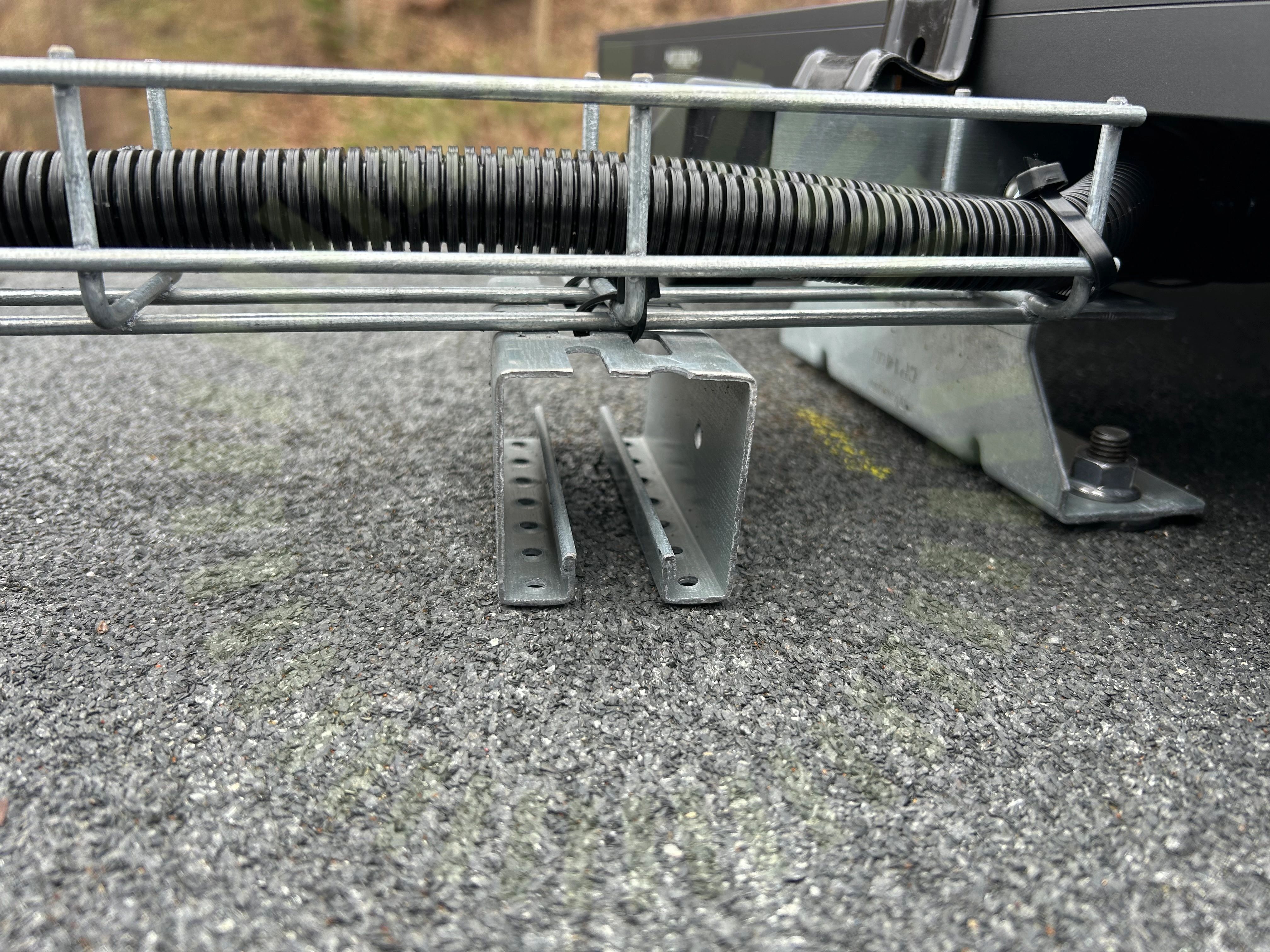

7.2 Skador

Inte godkänd

Vald stödpunkt för trådstege är olämplig, kan ta skada på takets ytskikt.

7.3 Infästning

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Muttern är ej åtdragen ordentligt.

MA5103 Sid 1 (2) | Version 7 - 230914

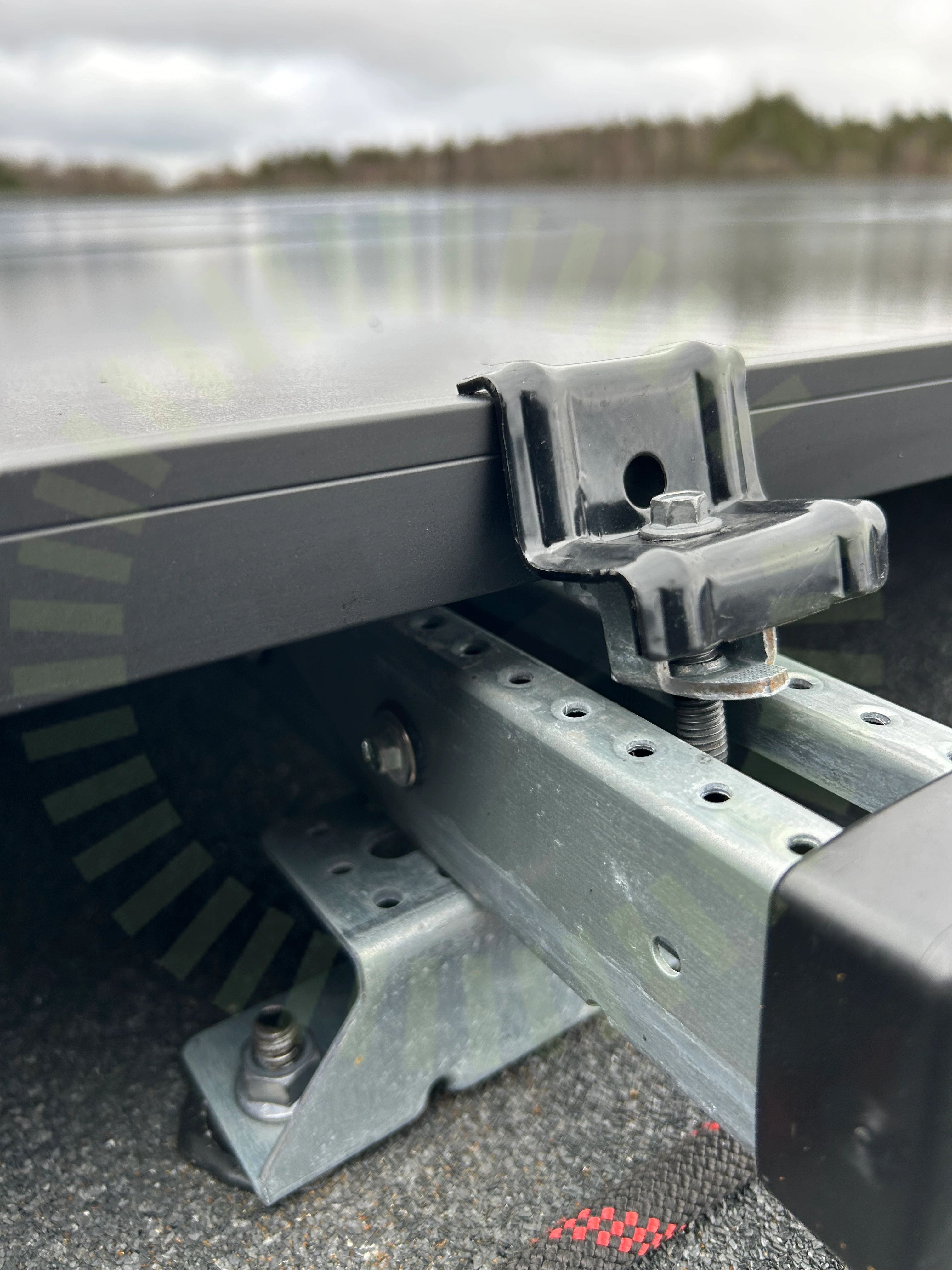

7.4 Ändklämmor skena

Inte godkänd

Ändklämman är inte korrekt monterad.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

20/25

Använd tätskiktsduk

CC infästningar

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Stödplatta

Stödplattans fastskruvning

Stödplattans placering

Svetsning av papp

Takgenomföring

Väderbeständigt material

Ej tillgängligt vid besiktning

1/25

Infästning i råspont

Undercentral

Anmärkningar

2/7

8.1 Lös trafo

Inte godkänd

Trafon är inte fastsatt i skenan korrekt.

8.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Varselmärkning

Anmärkningar

1/4

9.1 Missvisande varselmärkning

Inte godkänd

Otydligt hur frånskiljning ska gå till.

Godkända kontrollpunkter

3/4

Informering av solceller

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/36

10.1 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

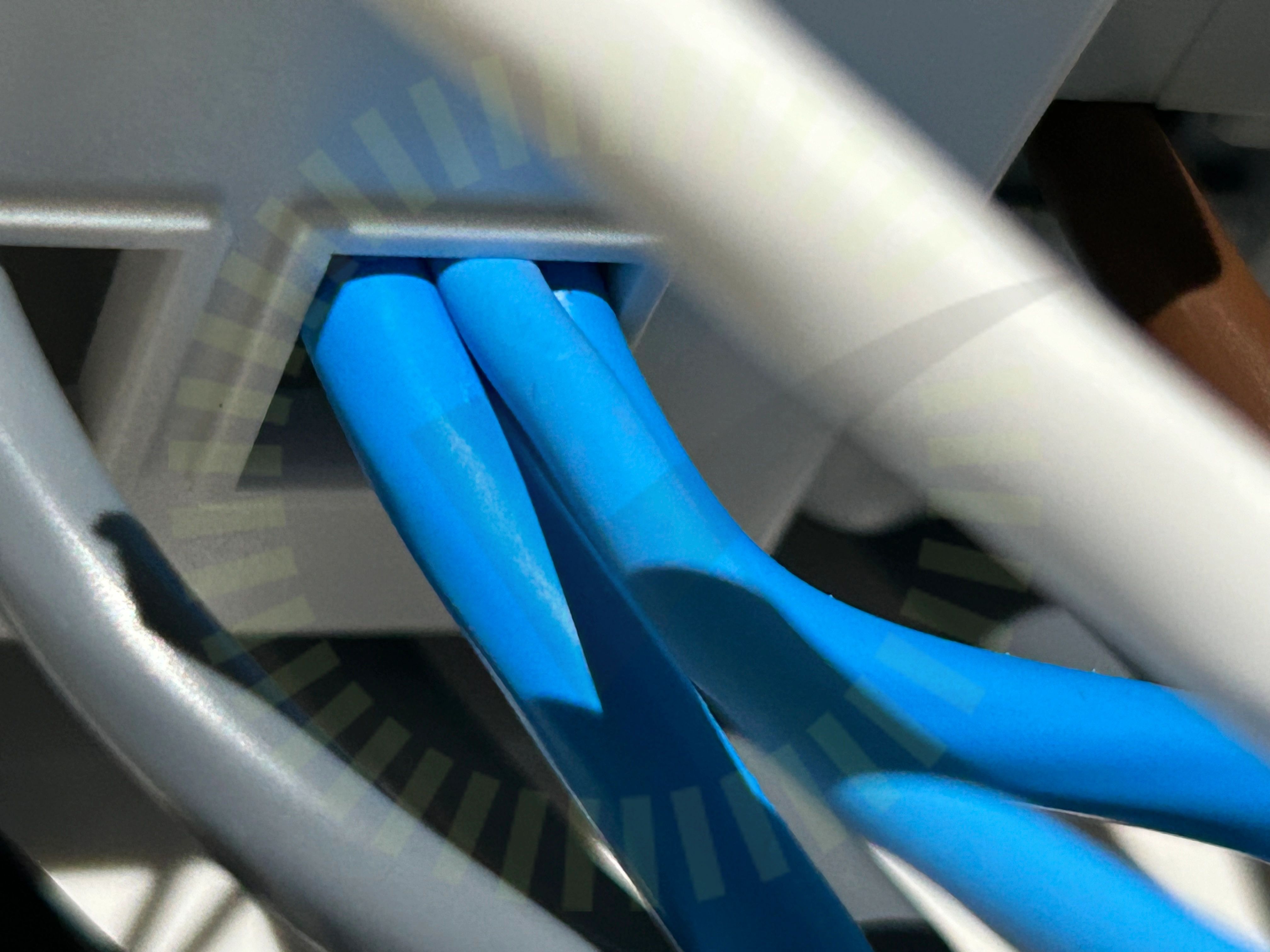

10.2 Anslutning av ledare

Inte godkänd

Mångtrådiga ledare är anslutna i samma plint som solid ledare. Mångtrådiga ledare är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

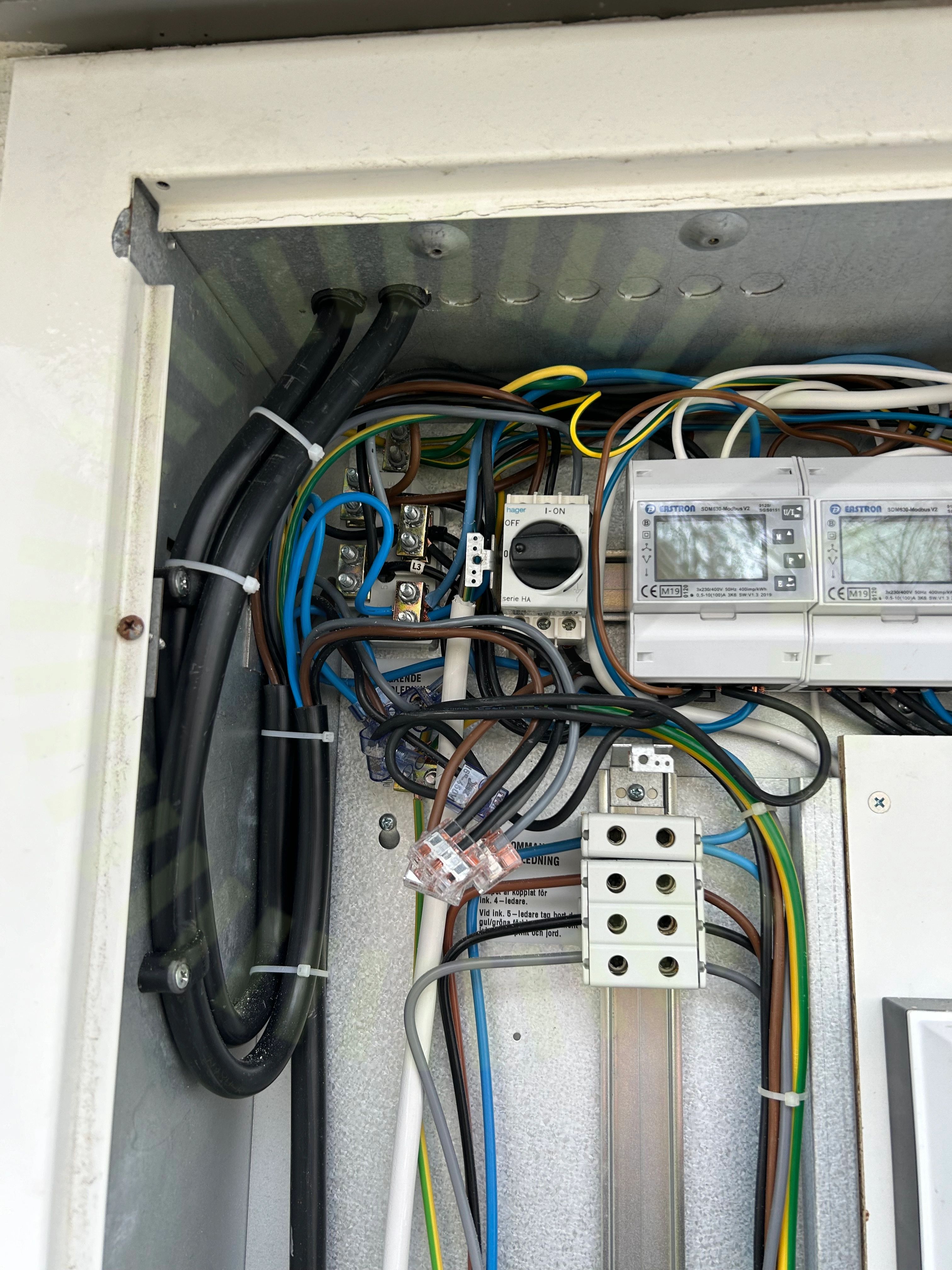

10.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

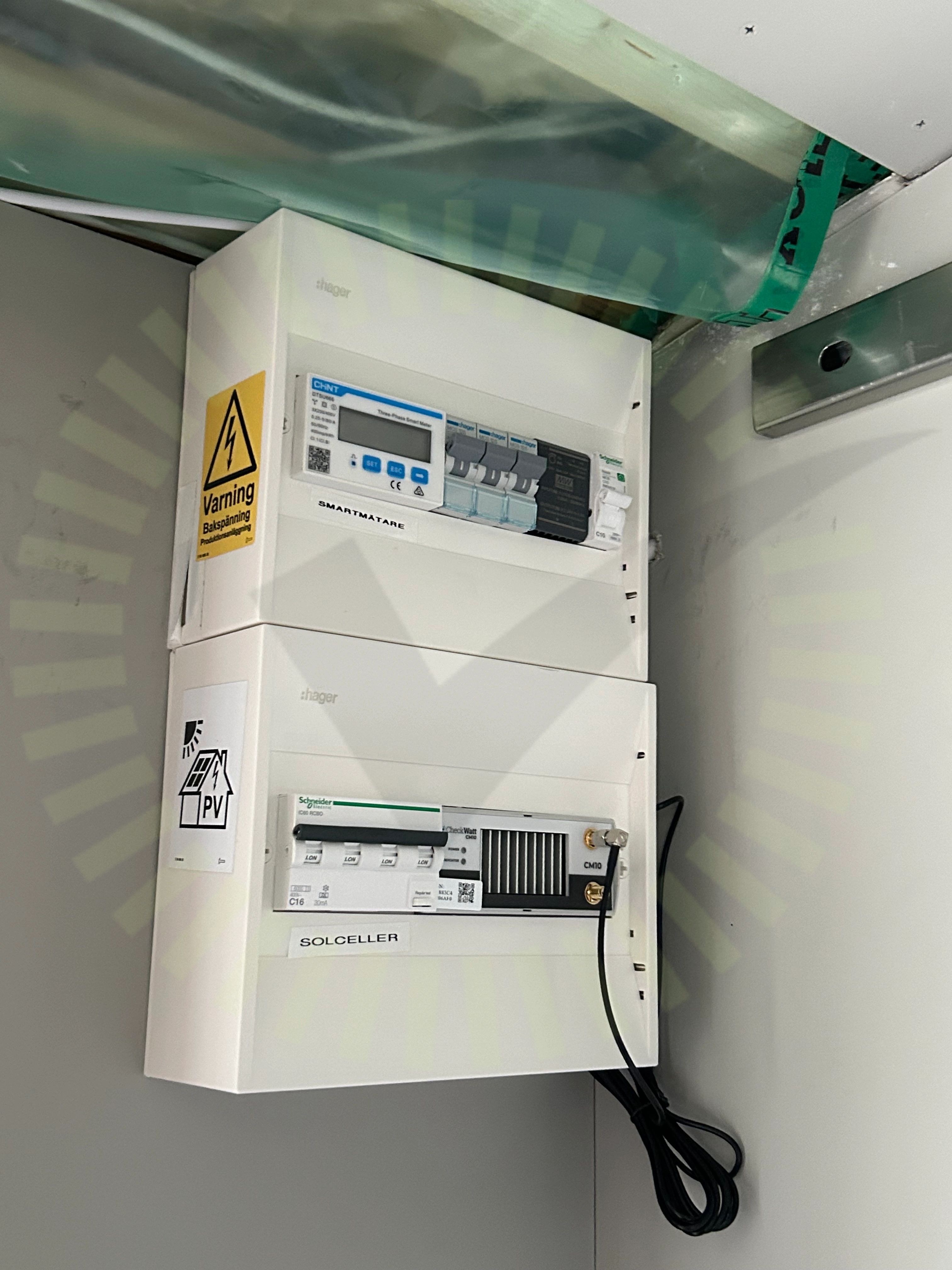

10.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

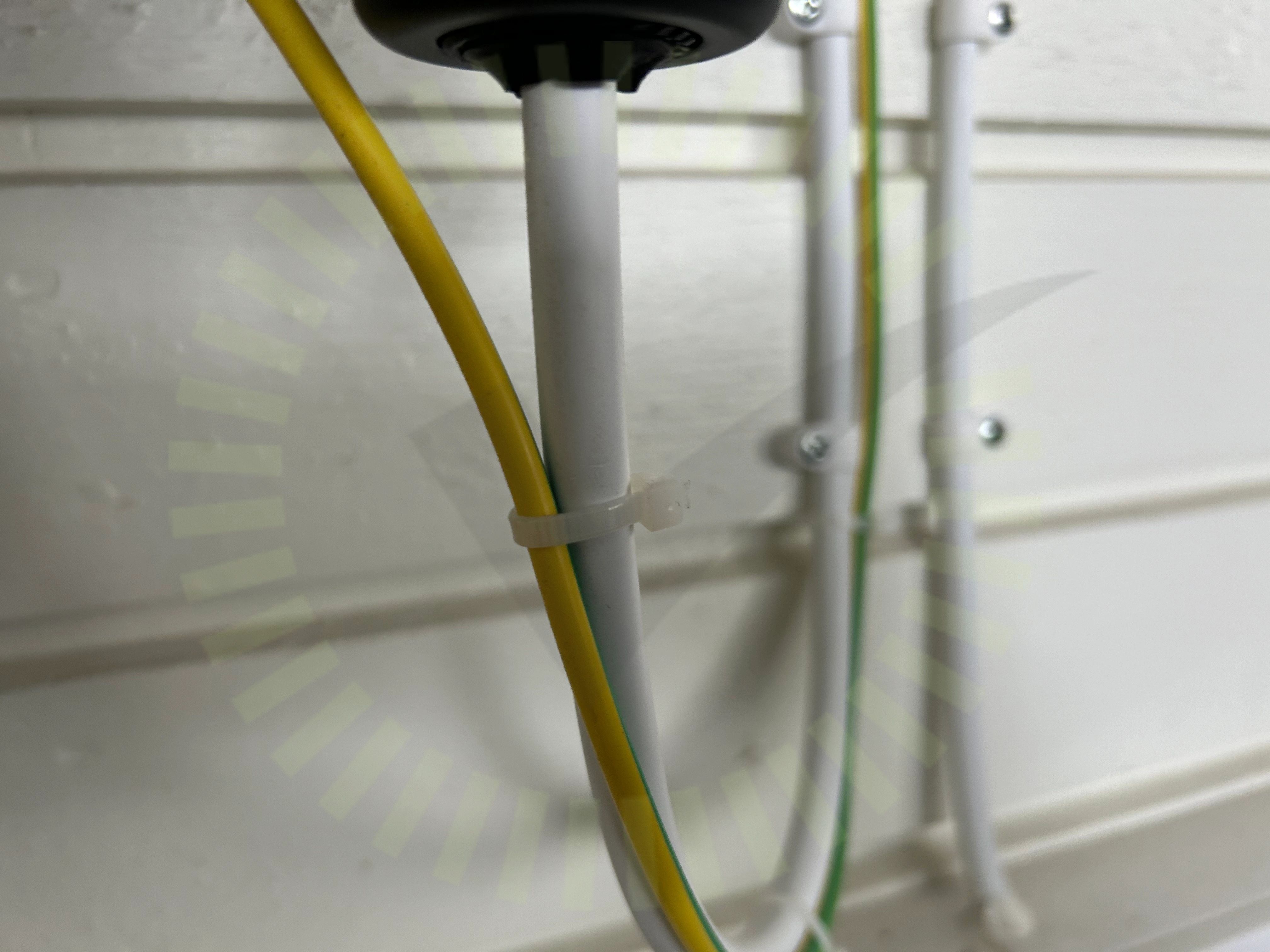

10.5 Väderbeständigt material

Inte godkänd

Buntband är ej väderbeständigt.

Godkända kontrollpunkter

31/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderskydd

Växelriktarens IP klassning
