Besiktningsrapport

Besiktningens betyg

9.2

/10
Installation av
GrönTeknik
Datum
30 maj 2022
Ort
Ramlösa, Skåne län

Skenor: Överhäng

Skenor: Överhäng

Dragavlastade

Dragavlastade

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Placering

Infästning: Urspårning

Infästning: Urspårning
94% godkända
6% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Paneler

Trina: Vertex DE09.05

Optimerare

FerroAmp: SSO 8kW

Montagesystem

Van der Valk: ValkPitched - Clamp

Montagesystem

Van der Valk: ValkPitched - Standing seam

Växelriktare

FerroAmp: FerroAmp 14kVA

Tillbehör

Distributionsbox

GrönTeknik

Installerad av GrönTeknik som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Distributionsbox


Elektriskt: Kapsling


Kapsling

Godkända kontrollpunkter
6/6
Böjradie
Brytare
Förskruvningar
Placering
Termisk påverkan
Yttre påverkan

Optimerare

Godkända kontrollpunkter
9/9
Direkt solljus
Dragavlastade
Fastsäkring av produkt
Kabel
Kontakter
Optimerare: Ventilering
Placering
Skada
Värmeutveckling

Panntak, Trina: Vertex DE09.05

Anmärkningar
1/11

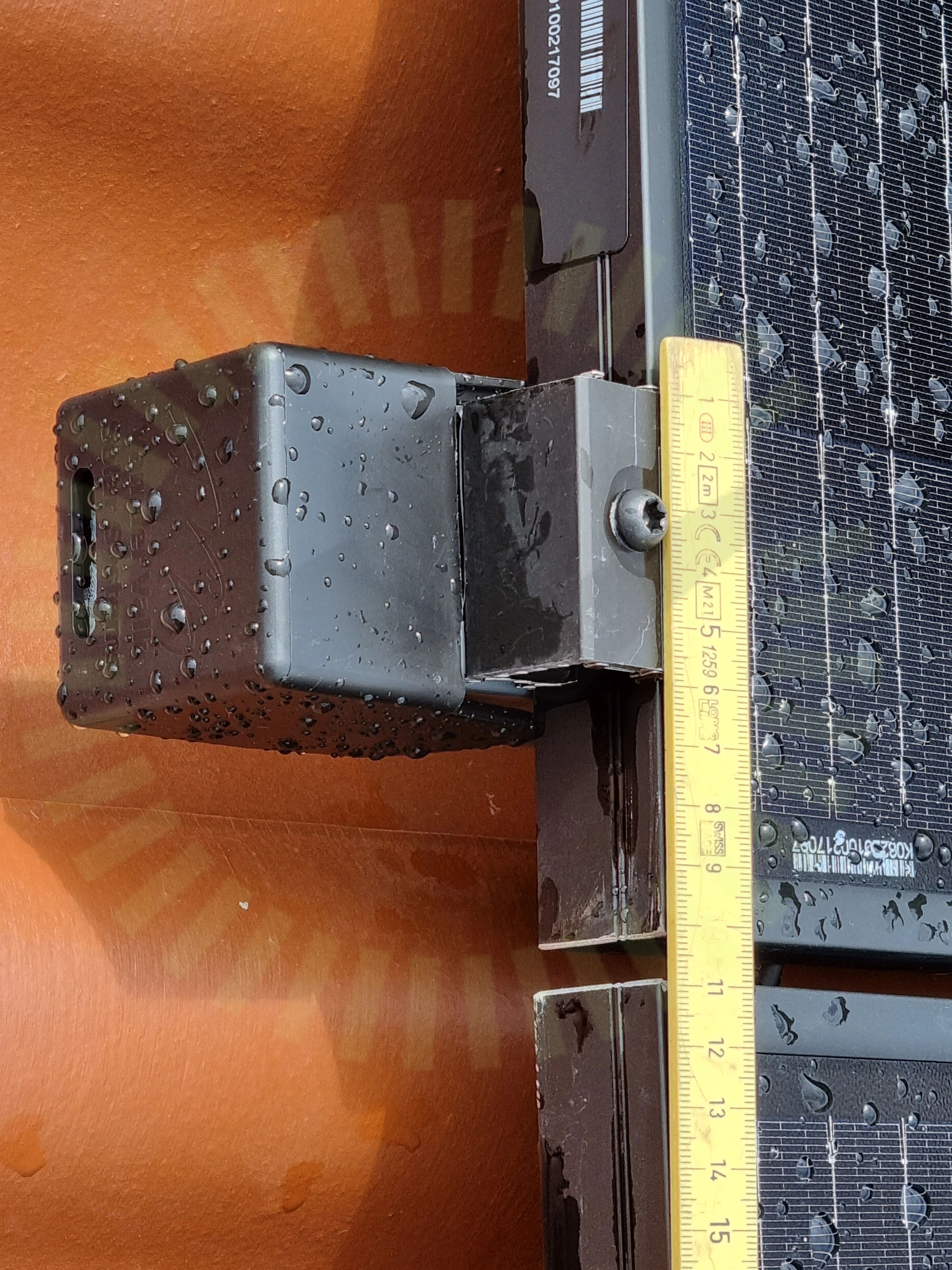

Solpaneler: Fästen: Placering
5.1 Solpaneler: Fästen: Placering

Inte godkänd

Fästen är placerade utanför tillverkarens angivna zon.

Tillverkarens anvisningar
Godkända kontrollpunkter
10/11
Dragavlastade
Förbindelse av kontakter
Höjdskillnad
Skador
Skugga
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Fästen: Överlappning
Solpaneler: Mellanrum
Strängförläggning

Panntak, Van der Valk: ValkPitched - Clamp

Anmärkningar
4/20
6.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått. Lastberäkningens max 150 cm. Monterat på 160 cm. Uppdaterad lastberäkning som håller till de använda måtten behövs.

Tillverkarens anvisningar
6.2 Infästning: Infästning Råspont

Inte godkänd

Skruvar går inte att se inifrån vinden. Längd av använd skruv är bra om installatören redovisar.

Tillverkarens anvisningar

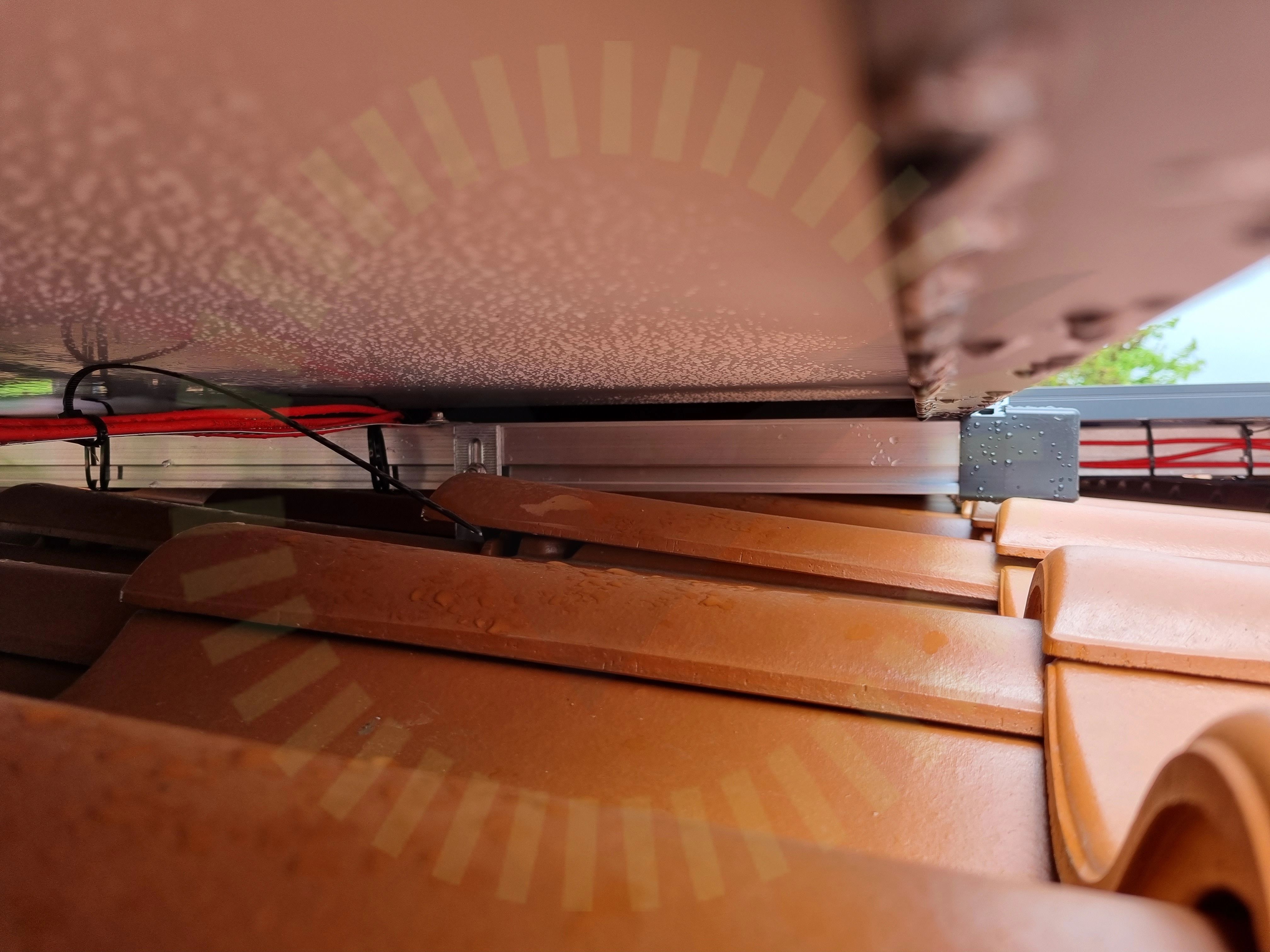

Infästning: Urspårning
6.3 Infästning: Urspårning

Inte godkänd

Flera takpannor ligger an krokarna.

Branschstandard

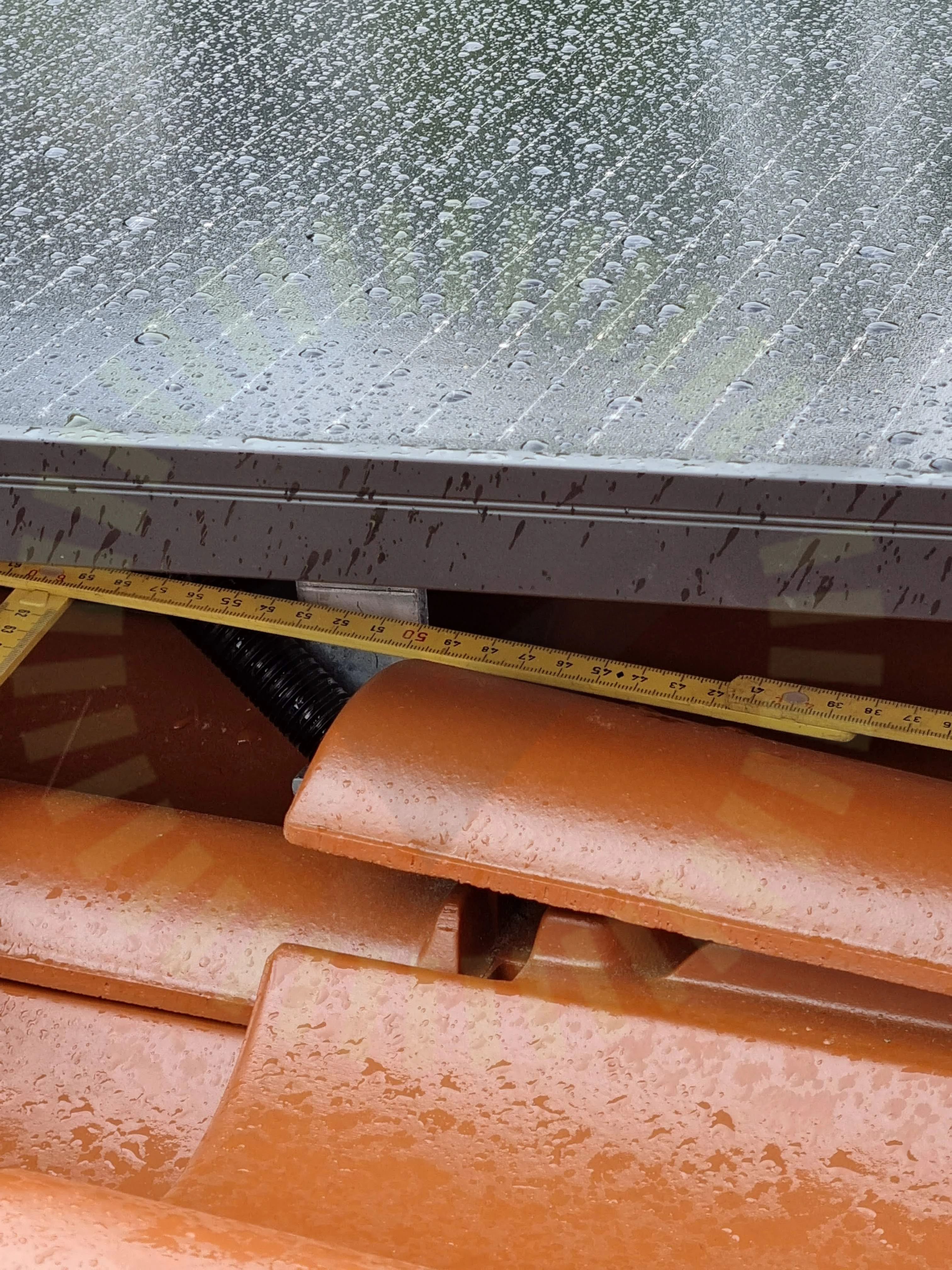

Skenor: Överhäng
6.4 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen. Max överhäng 38 cm. Uppmätt 50 cm.

Tillverkarens anvisningar
Godkända kontrollpunkter
15/20
Fästen: Slutfäste
Främmande material
Infästning: Infästning Takstol
Kabeluppfästning
Mittfäste
Montagesystem: Säkerhetsavstånd
Montagesystem: Skador
Panelfäste: Panelramens tjocklek
Shims
Skarp kant
Skenor: Infästning
Skenor: Skarv
Skydd
Snö- och Vindlastberäkning
Väderbeständigt material
Ej tillgängligt vid besiktning
1/20
Infästning: Avstånd panna

Plåttak, Trina: Vertex DE09.05

Anmärkningar
1/11

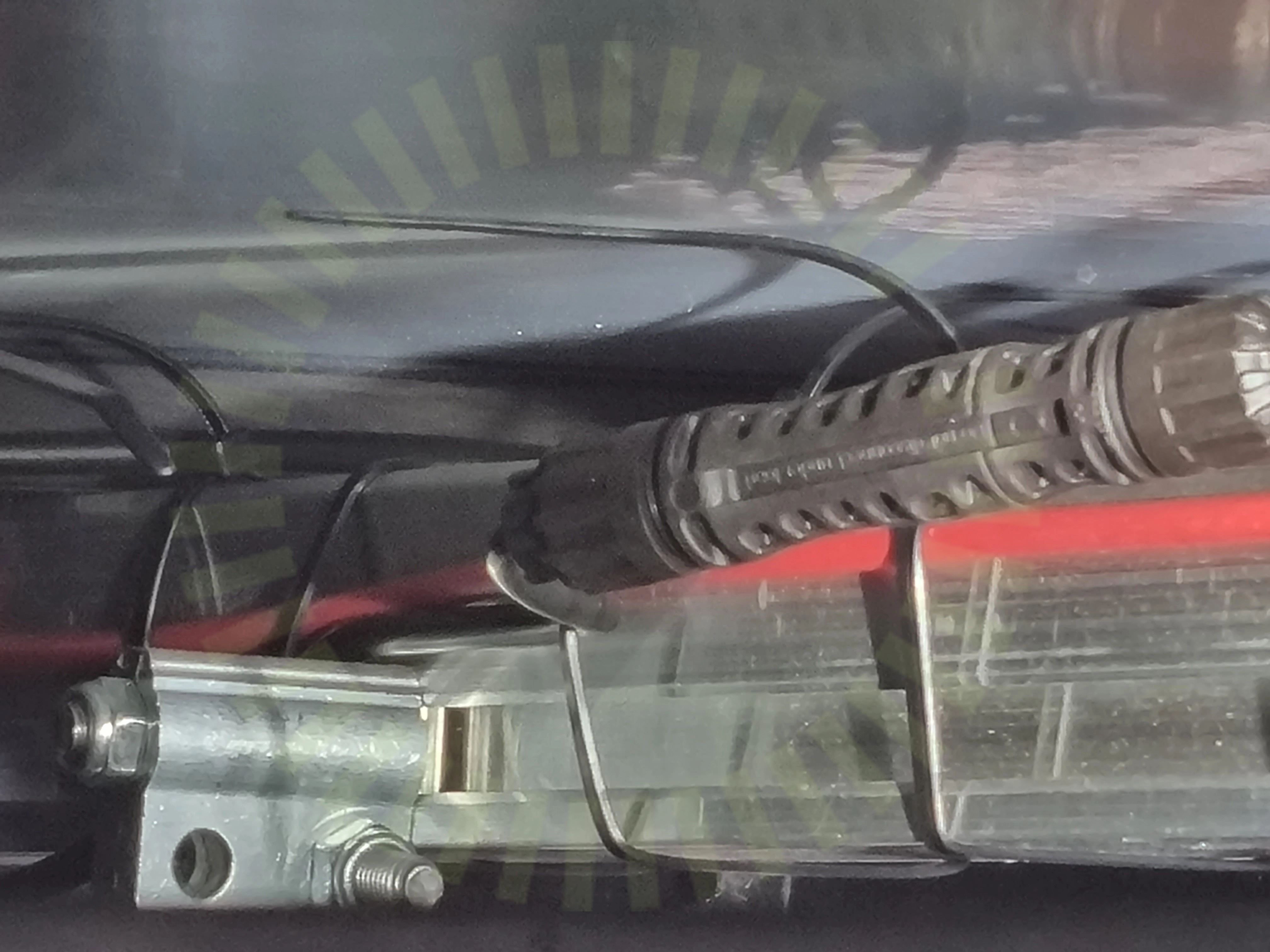

Dragavlastade
7.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastningar. Böjradie på kontakter är för skarp.

SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/11
Förbindelse av kontakter
Höjdskillnad
Skador
Skugga
Solpaneler: Bakstycke: Föremål
Solpaneler: Dräneringshål
Solpaneler: Fästen: Överlappning
Solpaneler: Fästen: Placering
Solpaneler: Mellanrum
Strängförläggning

Plåttak, Van der Valk: ValkPitched - Standing seam

Godkända kontrollpunkter
18/18
Främmande material
Infästning: Avstånd nästa fals
Infästning: CC
Infästning: Typ av klämma
Kabeluppfästning
Mittfäste
Montagesystem: Skador
Panelfäste: Panelramens tjocklek
Shims
Skarp kant
Skenor: Infästning
Skenor: Överhäng
Skenor: Skarv
Skenor: Termisk brytpunkt
Skydd
Slutfäste
Snö- och Vindlastberäkning
Väderbeständigt material

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Märkning
Tillförlitligt fäst
Varning för backspänning
Varning för likström

Växelriktare

Godkända kontrollpunkter
16/17
AC Böjradie
AC Genomföringar
AC Skador på kabel
AC Uppfästning
Anslutning
Avstånd
DC Kablage dubbelisolerad
DC Skador på kabel
DC Uppfästning
DC Yttre påverkan
Fastsäkring av produkt
Infästning
Kabel
Säkring
Värmeutveckling
Vinkel
Ej tillgängligt vid besiktning
1/17
DC Genomföringar
