Besiktningsrapport

Brytare för produktionsanläggning vid elmätare saknas vilket medför att nätägaren inte kan byta mätare i framtiden

Mätningar av DC strängar saknas.

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Kablage ligger mot skarp kant och har för snäv böjradie

Tillgängliga dokument visar endast horisontella skenor. Monteringsanvisning som styrker vertikala skenor saknas

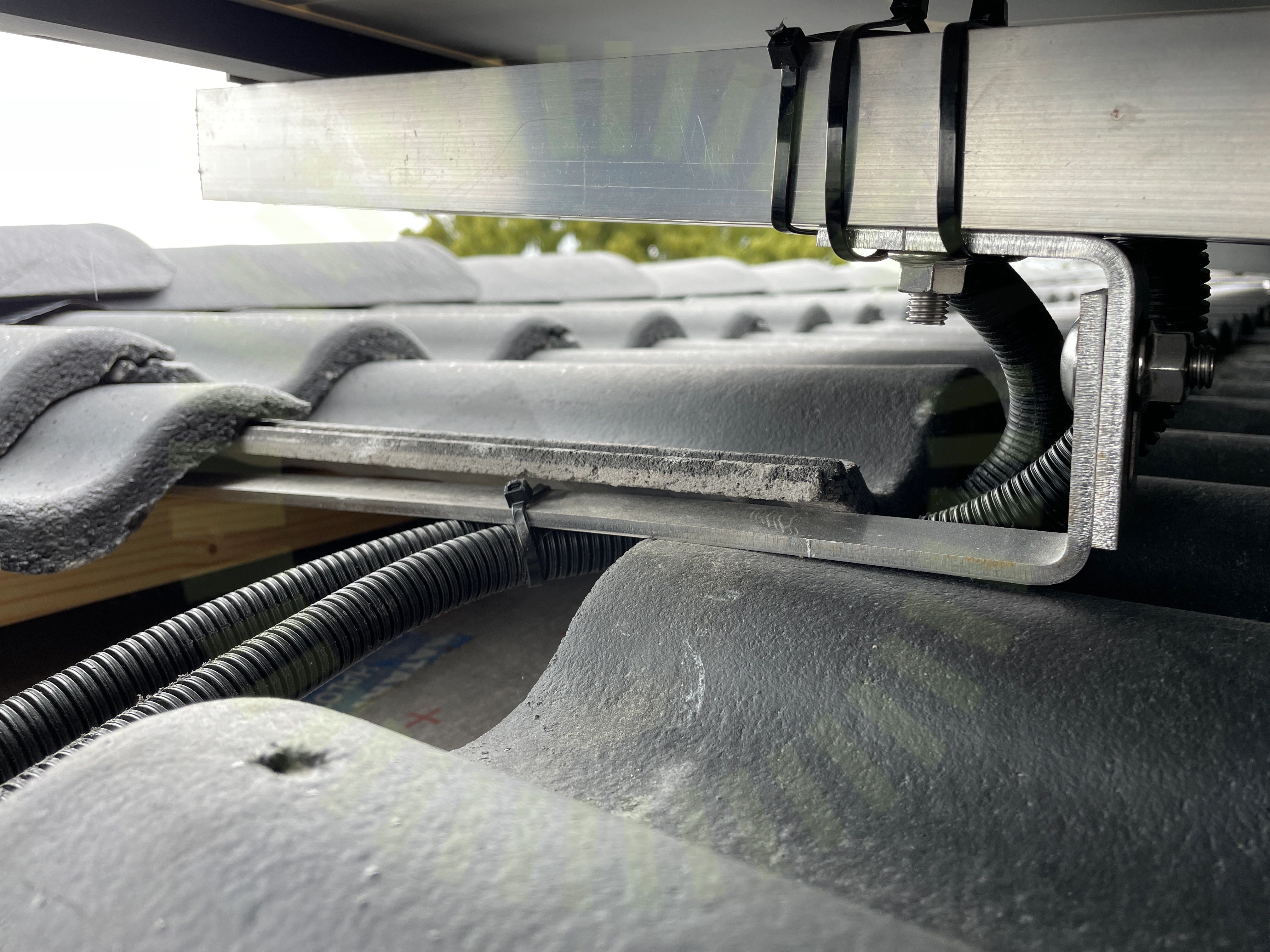

Monteringsanvisning som styrker infästningsmetod saknas. Läkt tar endast kraft i takfallets riktning. Vertikala laster belastar pannans högdel som saknar stöd, risk för brott i pannor.

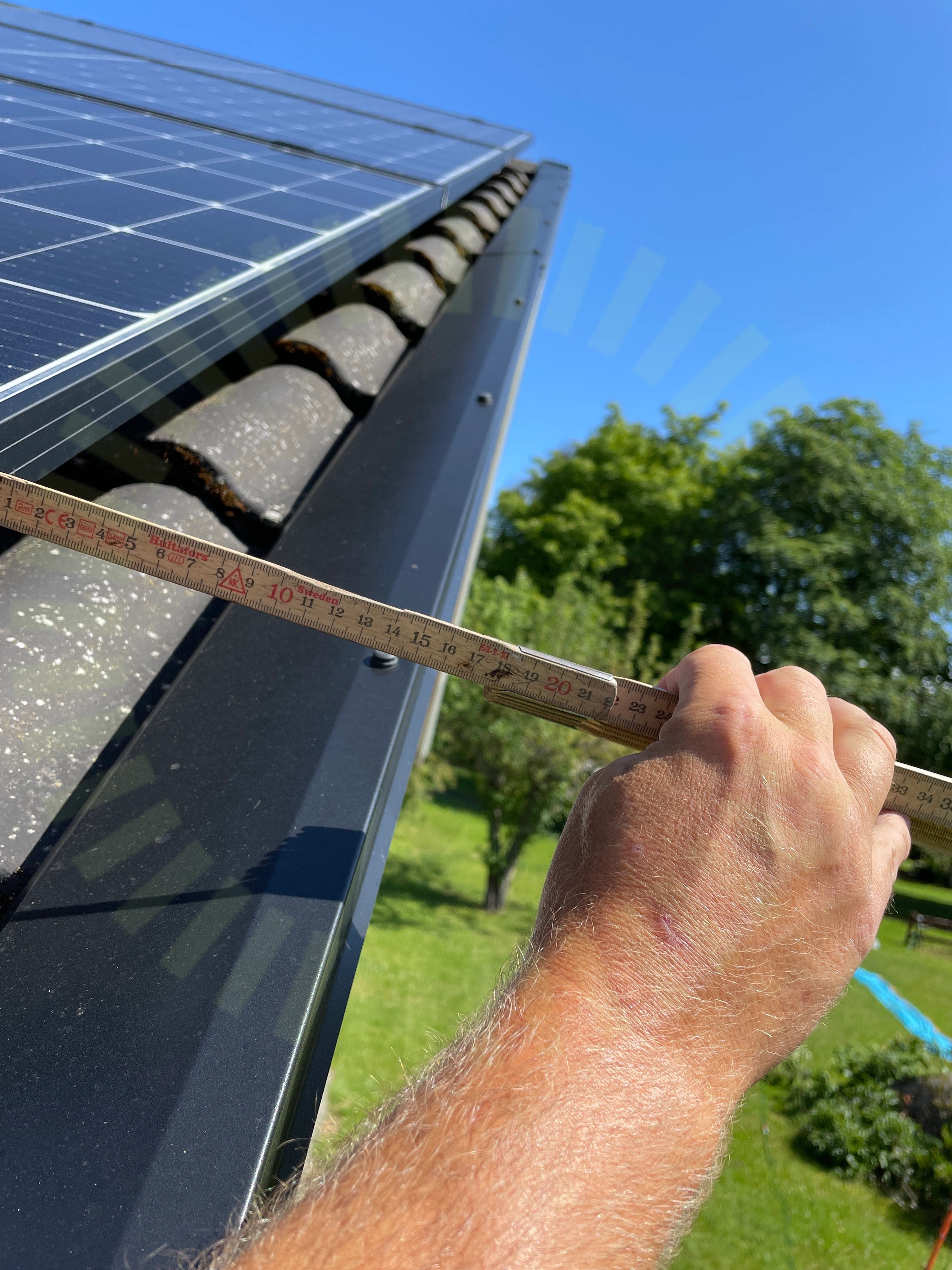

Paneler monterade närmre takets kant än vad tillverkaren av infästningen anvisar, minst 300 mm till takets kant krävs.

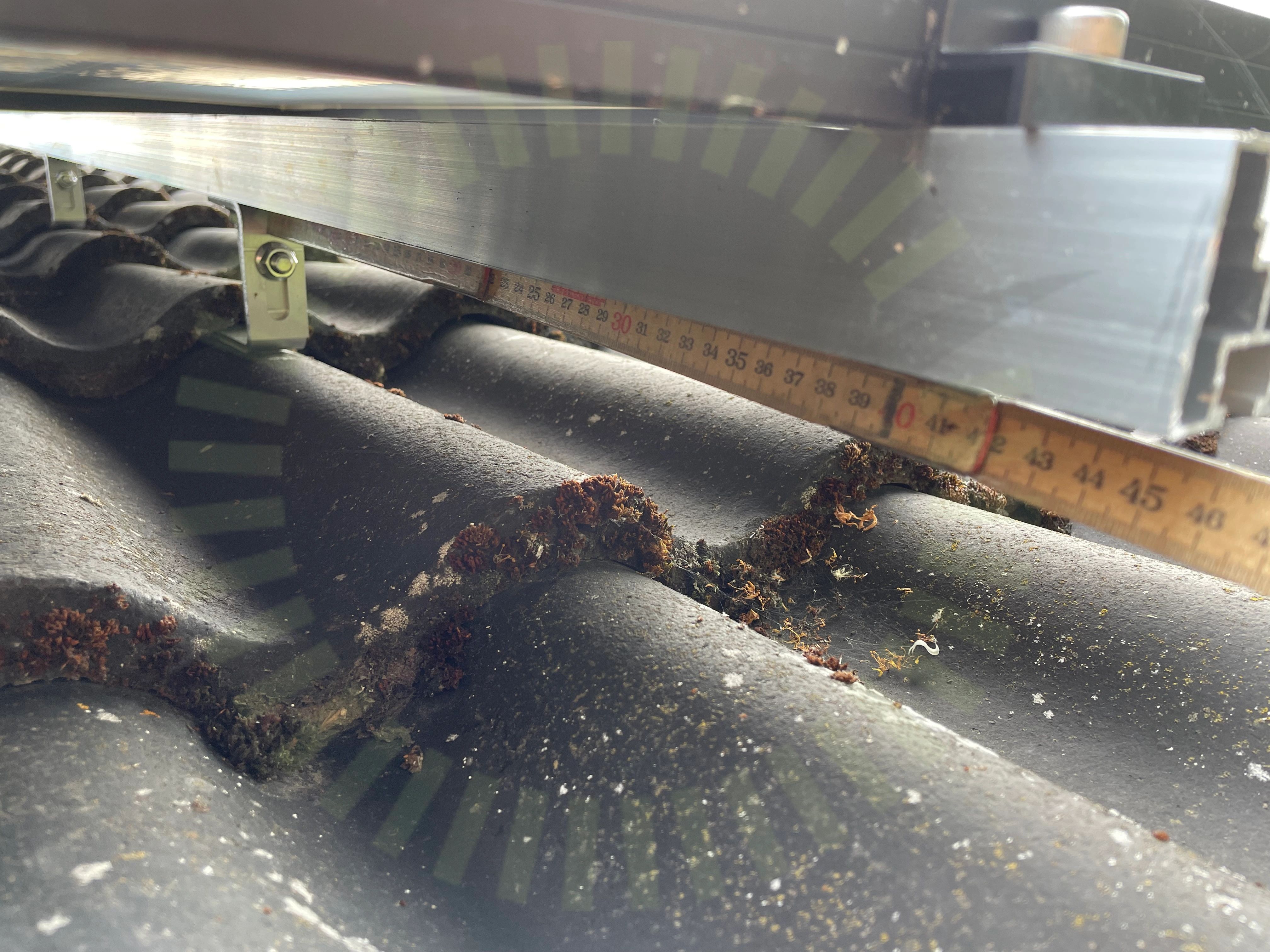

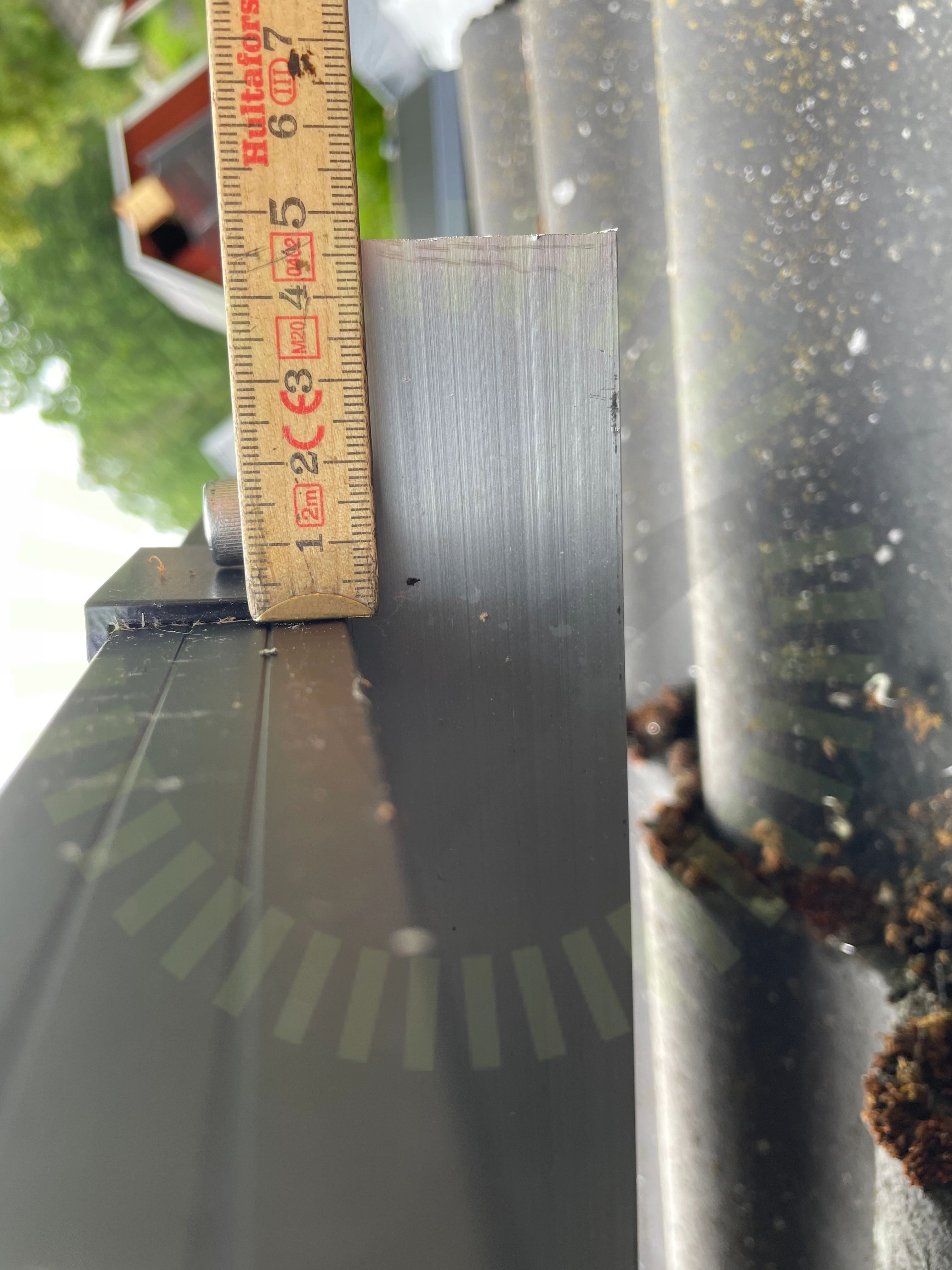

Skenan måste sticka ut minst 50 mm förbi panelen

Skenans överhäng från sista infästning får vara max 300 mm

Lastberäkning som anger cc mått saknas.

Lastberäkning saknas vid besiktning.

Kontakterna som har kopplats på strängarna är inte från samma tillverkare som de förmonterade på panelen.

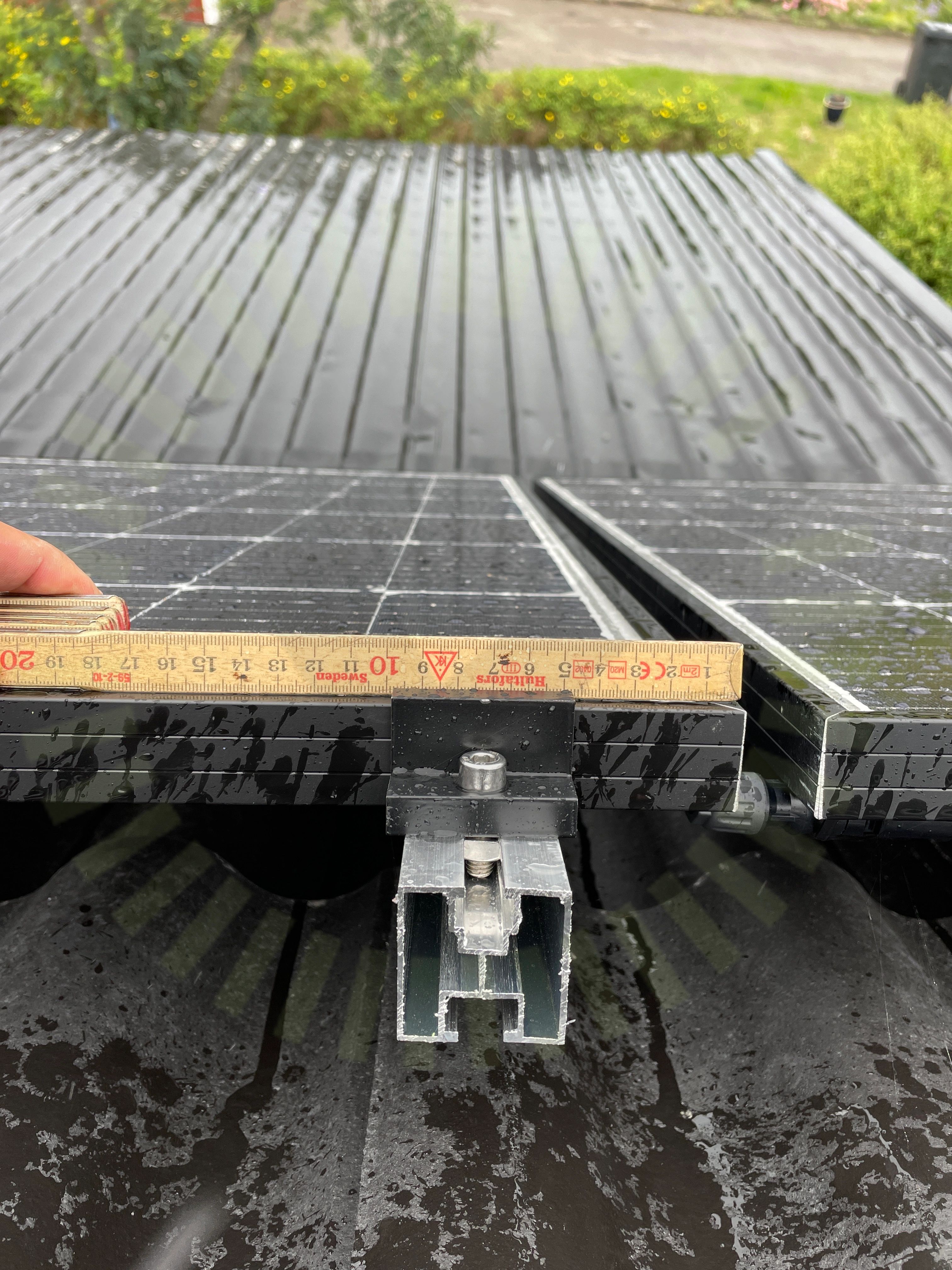

Fästen är inte placerade inom tillverkarens angivna zon.

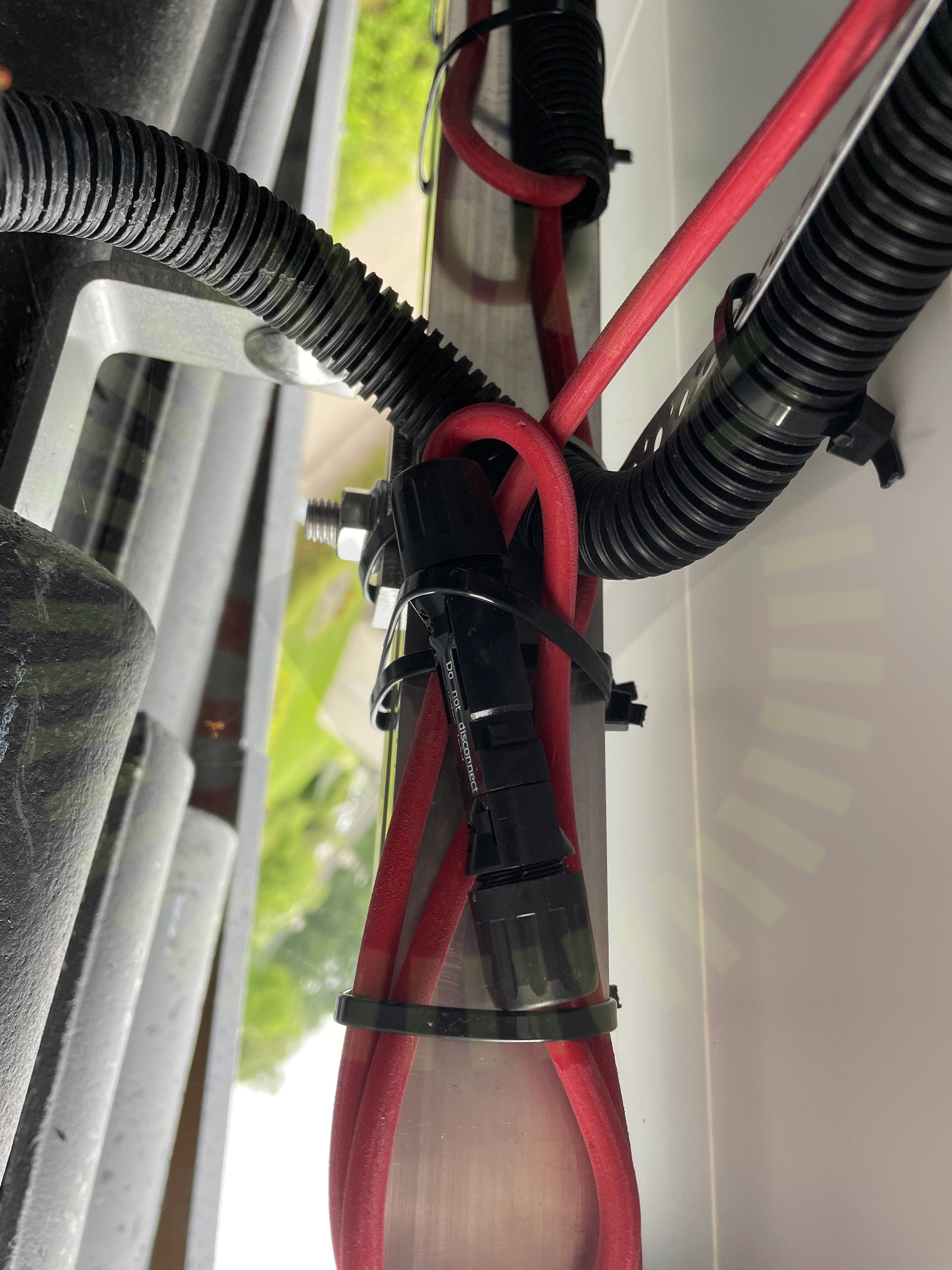

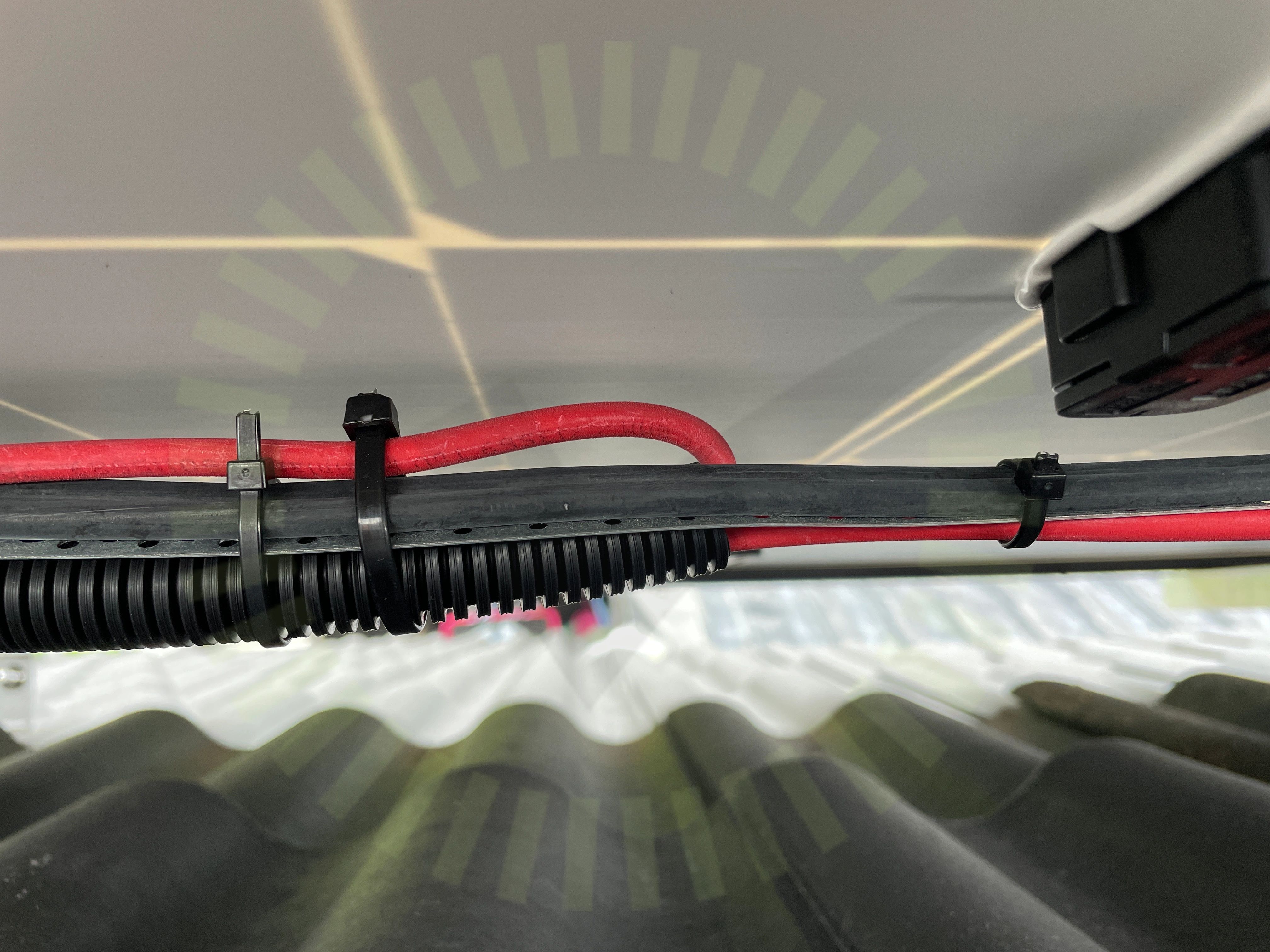

Buntband får inte placeras över kontaktdonens hölje och kabeln ska löpa rakt in i kontaktdonet

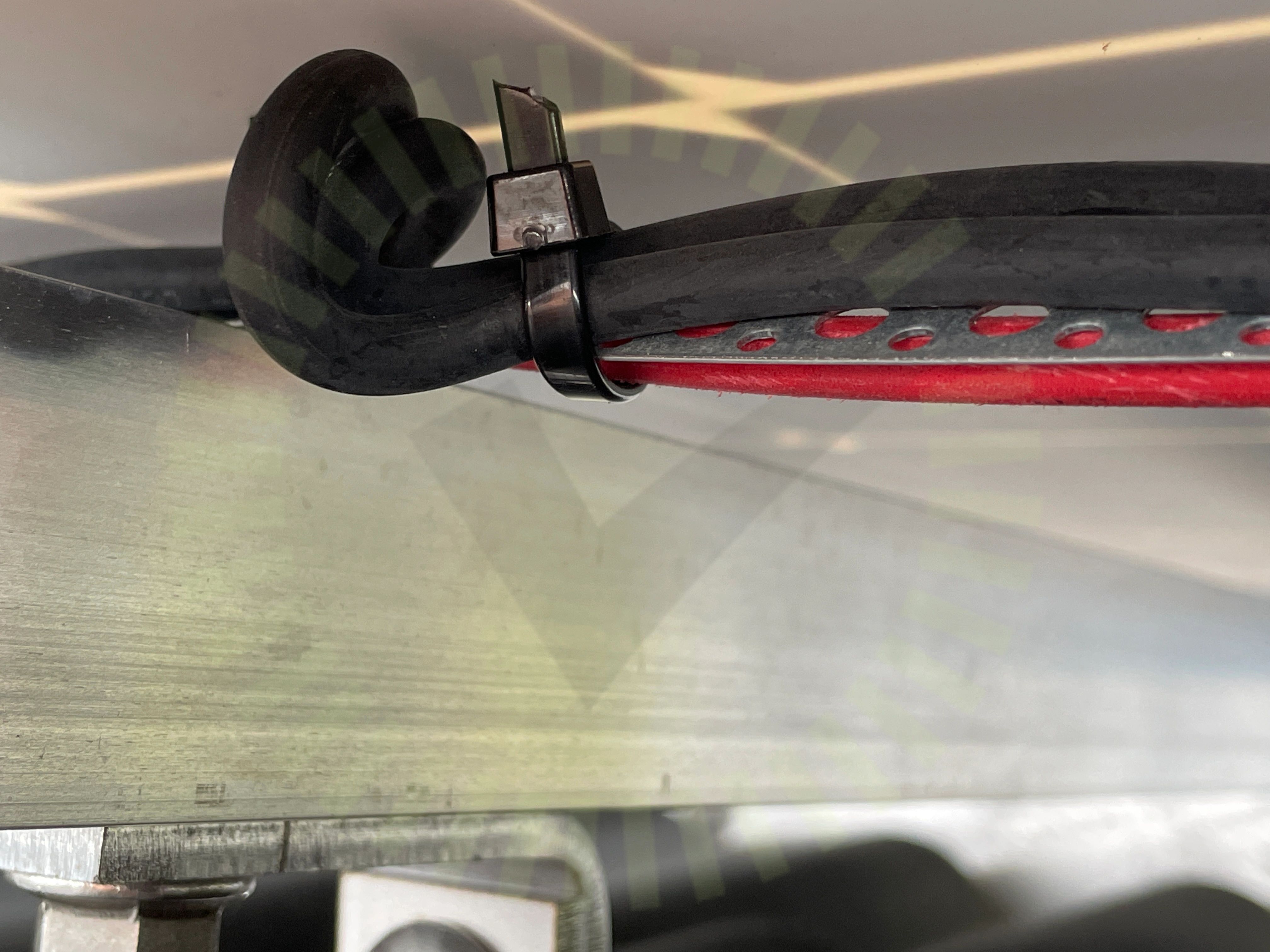

Panalernas kablar har en för skarp böjradie.

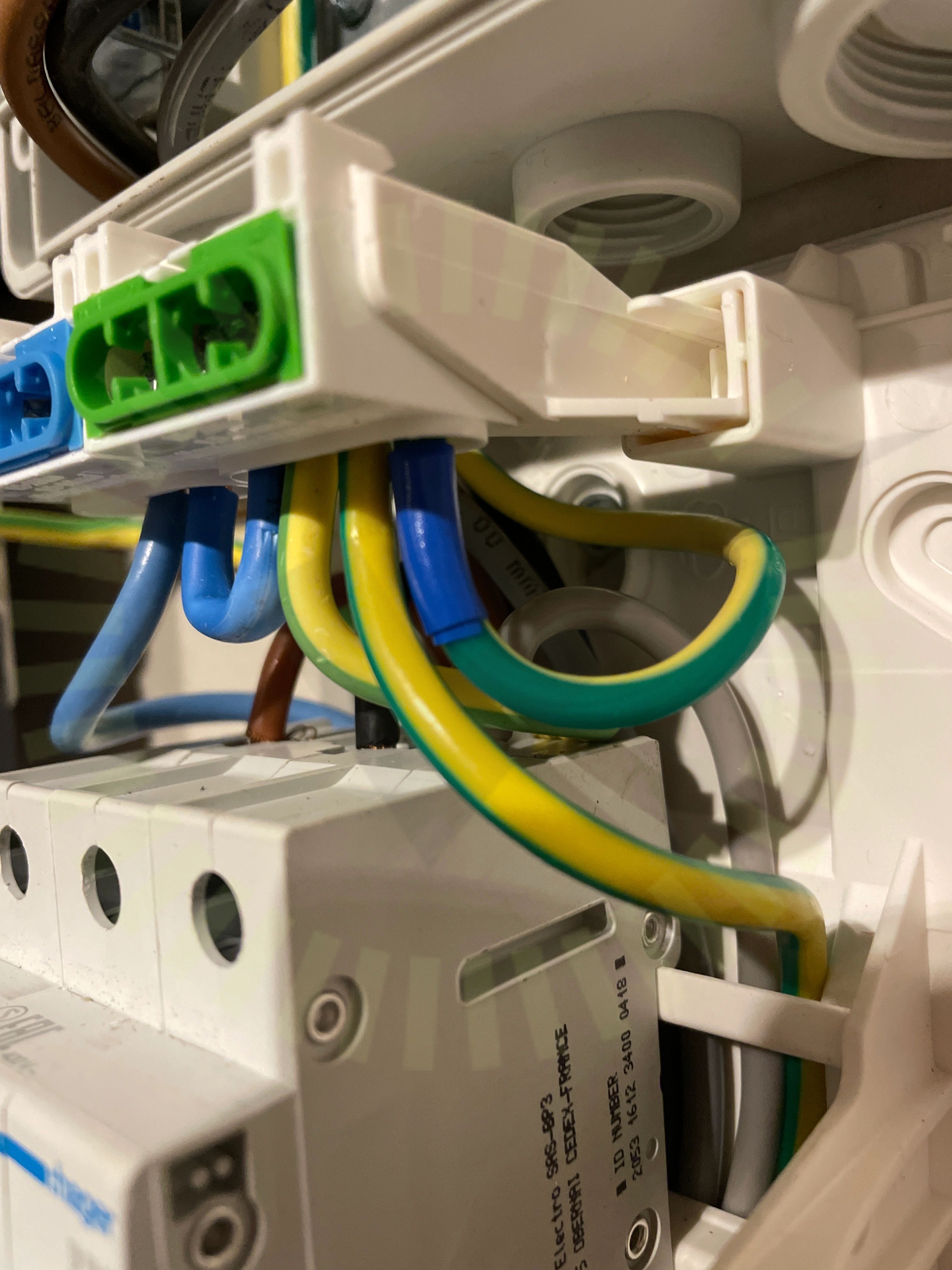

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension.

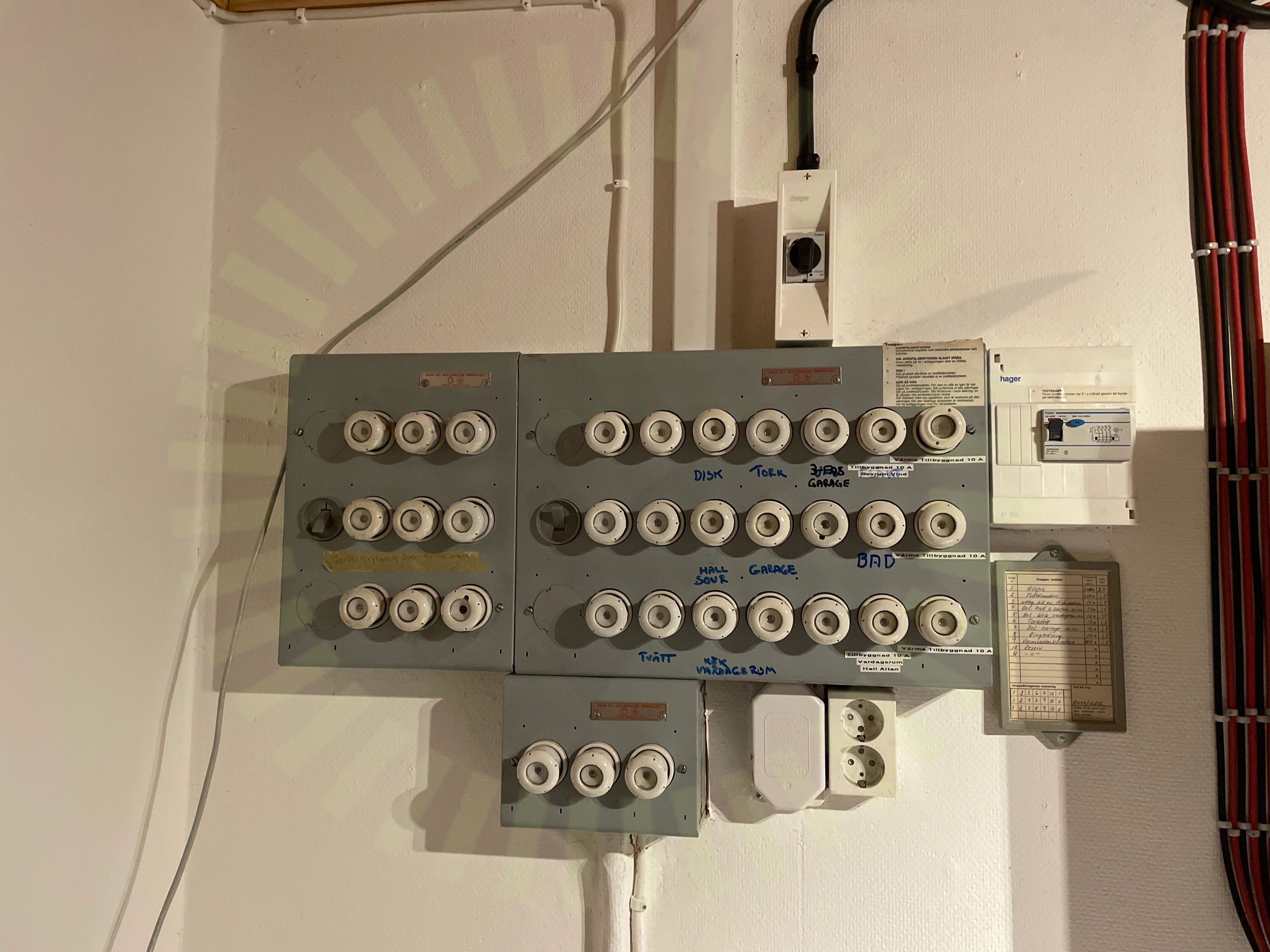

Saknas både vid mätare och anslutningspunkt

Saknas både vid mätare och anslutningspunkt

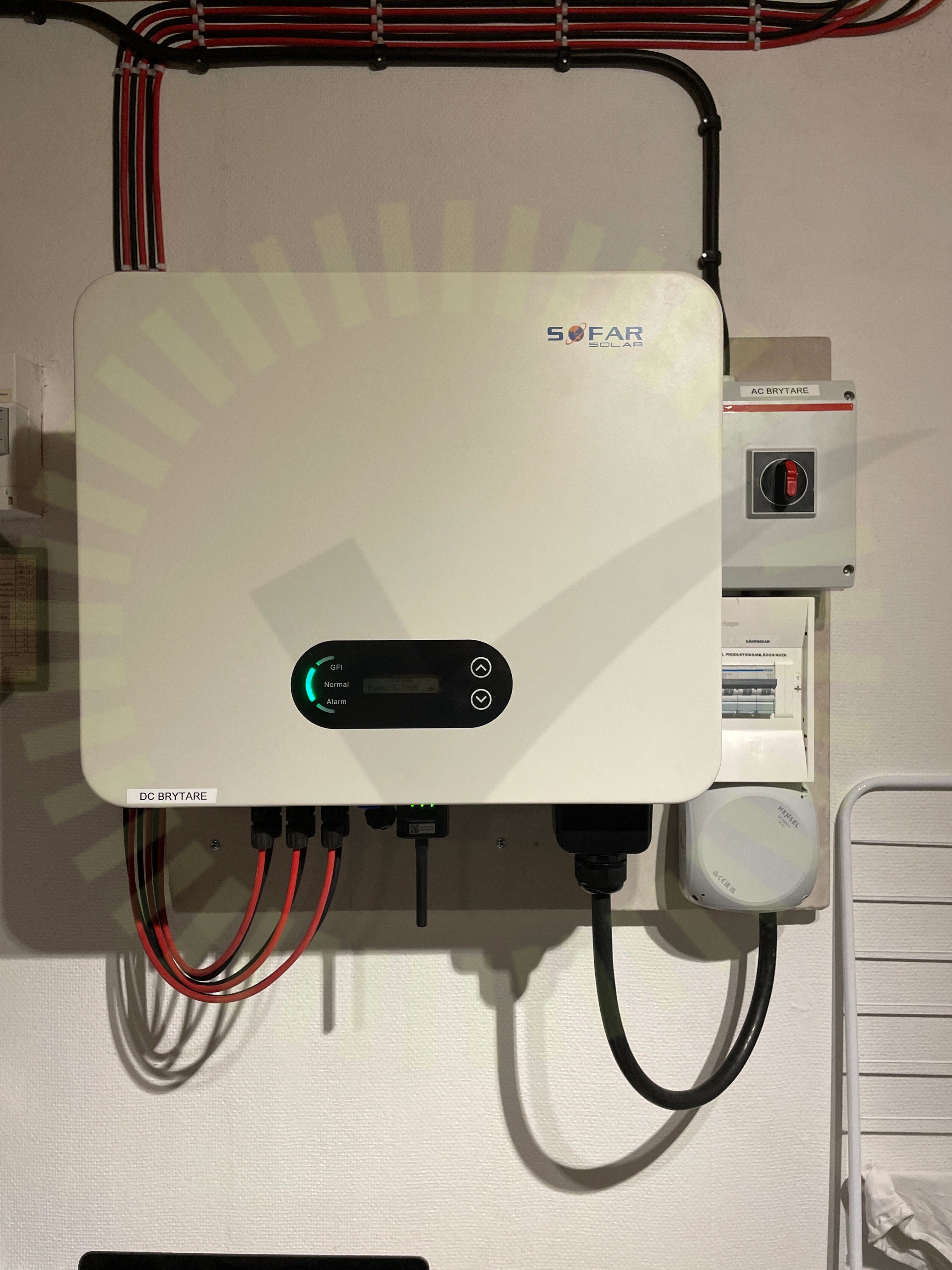

Saknas vid växelriktare

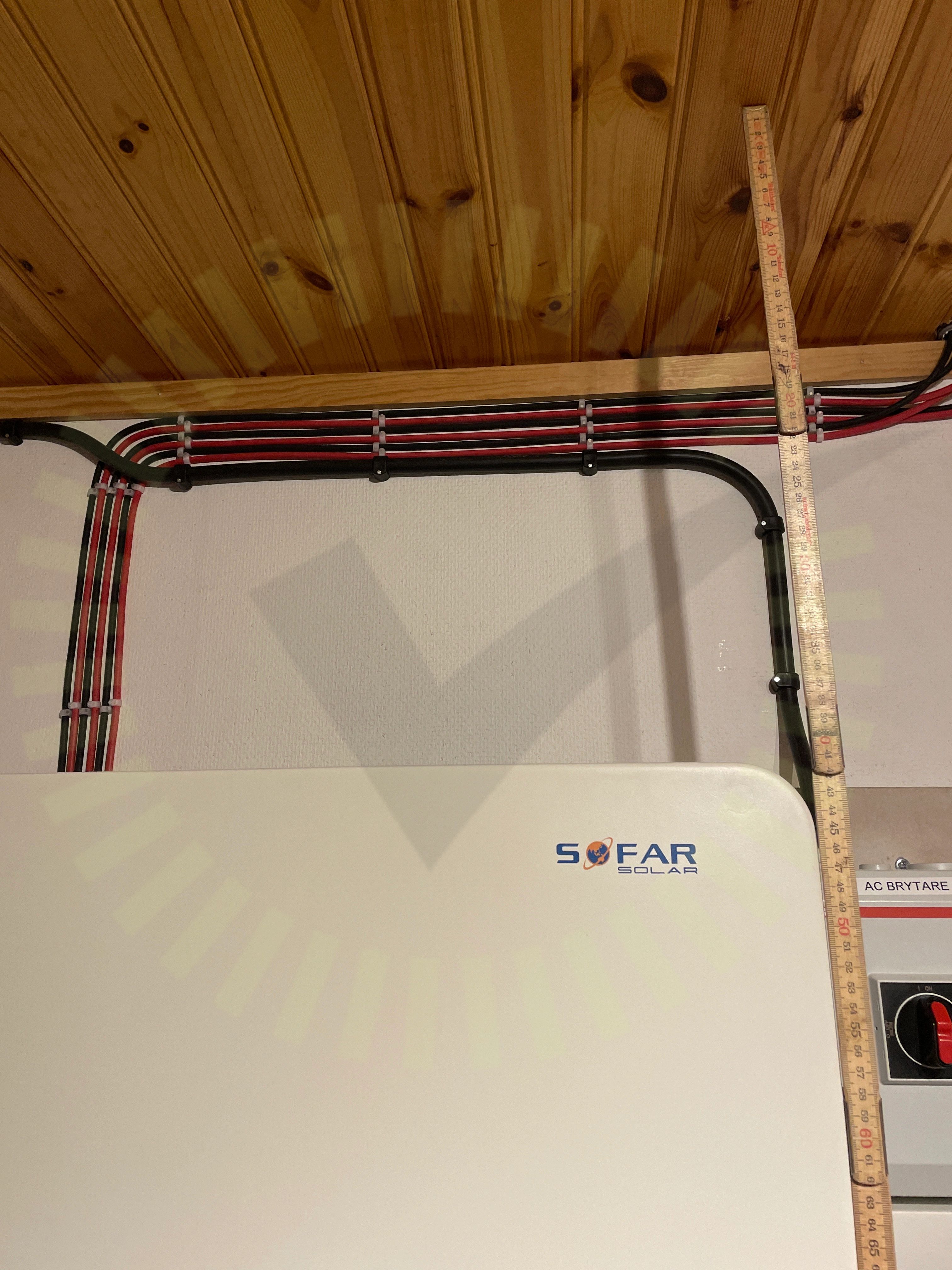

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

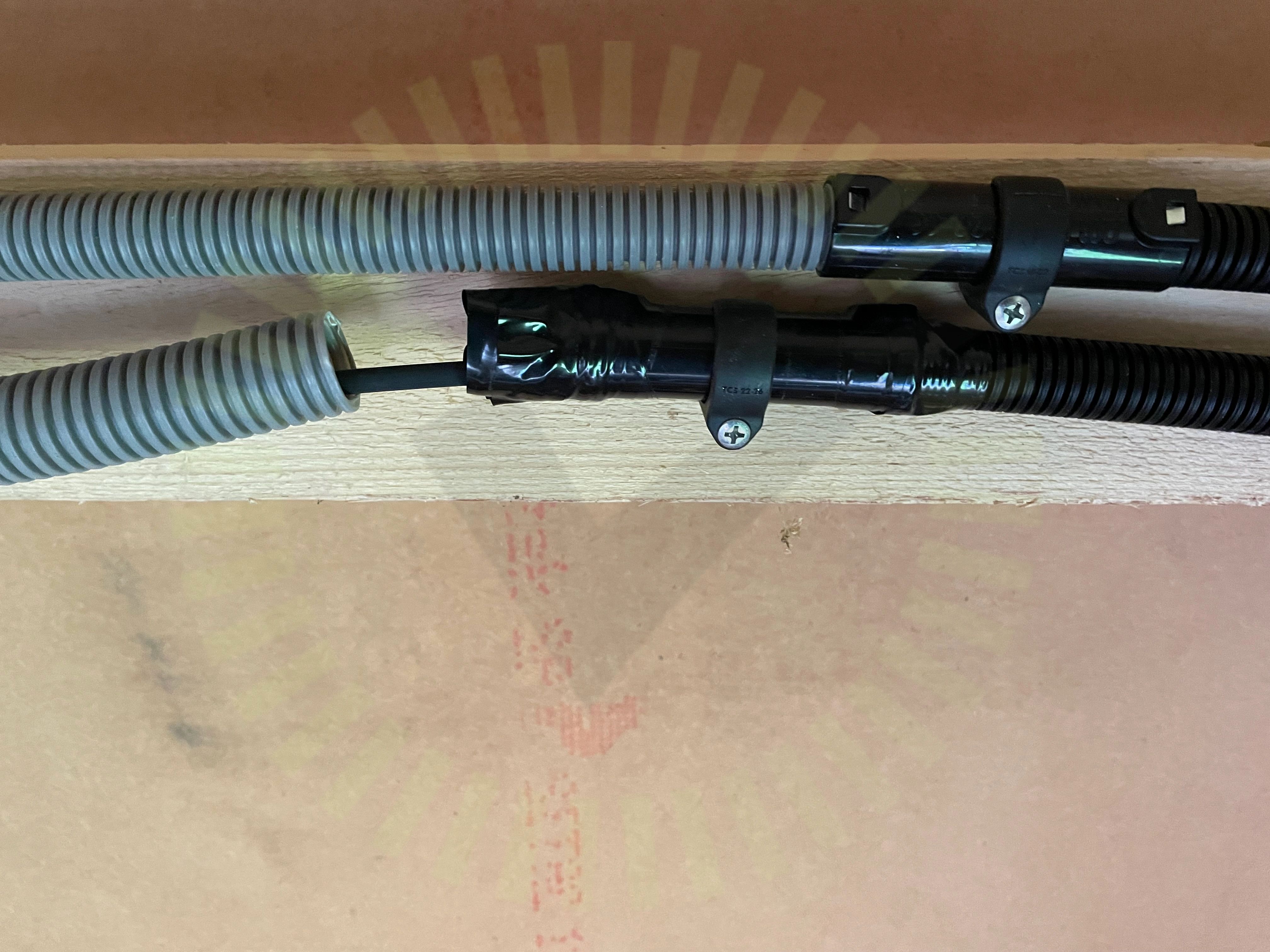

Kablarna är inte uppfästa så de har tillräckligt stöd. Flexislangens tyngd stressar kabel. På flera håll är cc avstånd mellan uppfästningar 120 cm

Dokumentation saknas, strängarnas längd, och därmed högsta spänning, kan ej fastställas

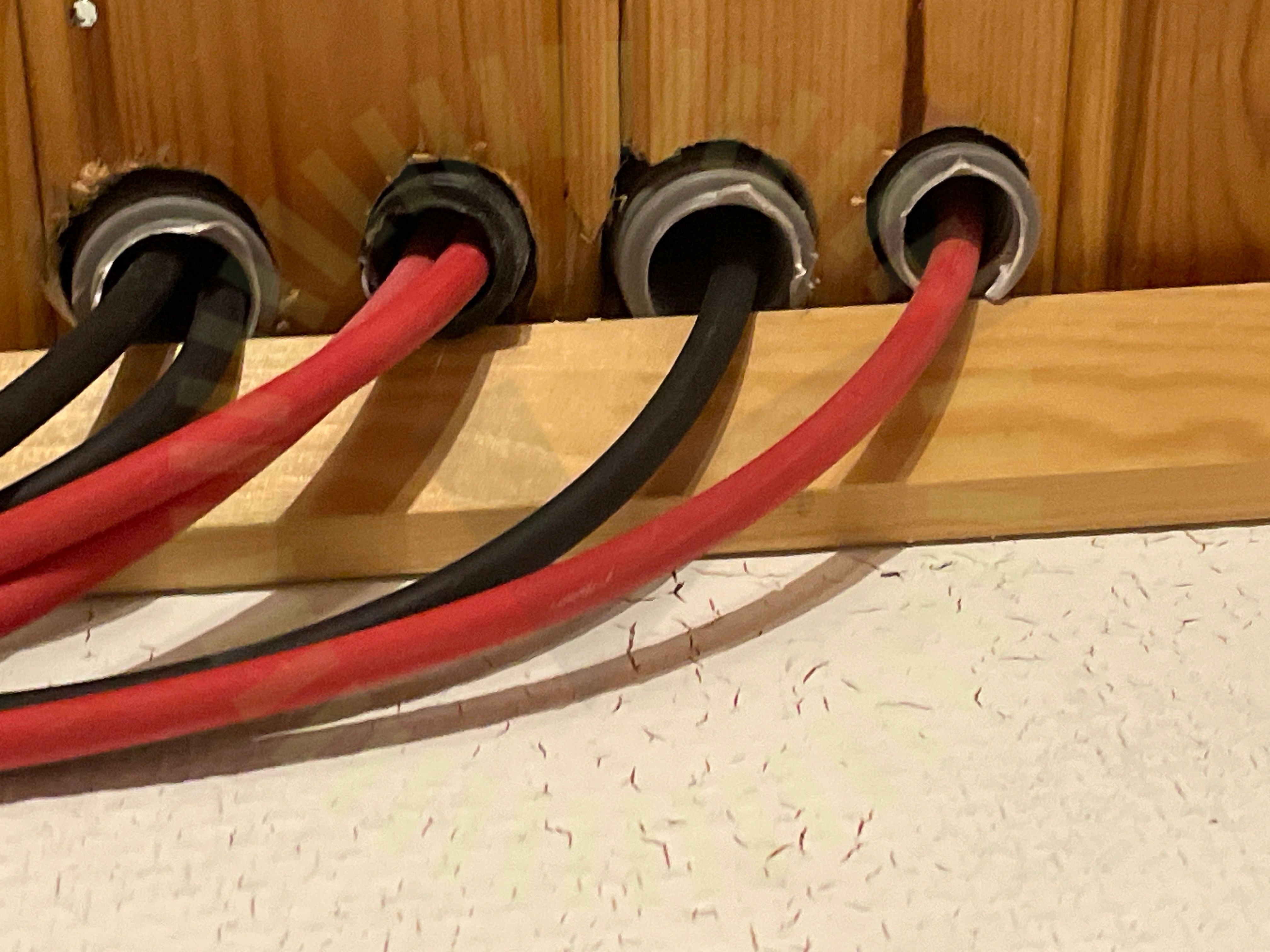

Genomföring inte tätad mellan varm- och kallutrymme. Kondenserad fukt i slang kan rinna tillbaka

17 kW installerad mot 20A huvudsäkring. Underlag för exportbegränsning saknas.

17kW växelriktare avsäkrad 20A är en begränsning beroende på beräknad maxeffekt, vilket saknas.

Strängschema och mätningsprotokoll saknas men det är sannolikt att panelfält med olika antal paneler är parallellkopplade på samma MPPT.
