Besiktningsrapport

8.9

Installation genom

Sesol

Datum

10 februari 2025

Ort

Stockholm,

Ändklämmor

Kopplingslåda böjradie

Ändklämmor

+ 6

91% godkända

9% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

Nordmount: Plåttak

Växelriktare

SunGrow: SH5-10RT-20

Batteri

SunGrow: SBR(XXX)

Tillbehör

CHINT: Sungrow DTSU666-20

Installerad av Sesol som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (6)Tak 1, Longi: LR5-54HTB (17)Tak 1, Nordmount: Plåttak (21)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

16/16

Avstånd till växelriktare

Batteri PE

Batterimodul

DC anslutning

Fastsäkring av produkt

Lock och sidoskydd

Närliggande objekt

Rakt stående

Sammansättning av komponenter

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

2/6

Fastsäkring av produkt

Skador signalkablage

Ej tillgängligt vid besiktning

4/6

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Tak 1, Longi: LR5-54HTB

Anmärkningar

4/17

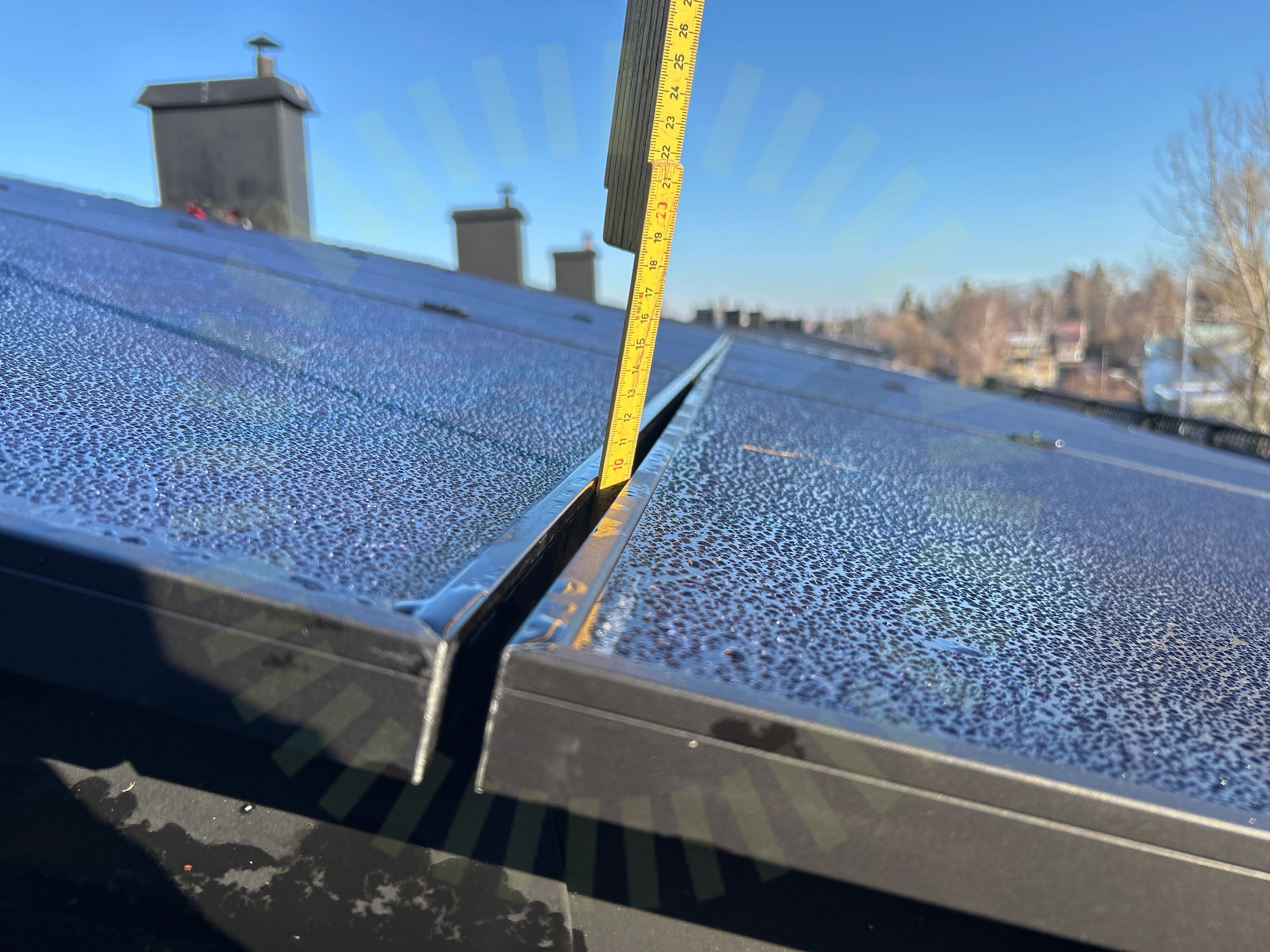

4.1 Avstånd till yta

Inte godkänd

Panelen är placerad för nära kringliggande yta.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

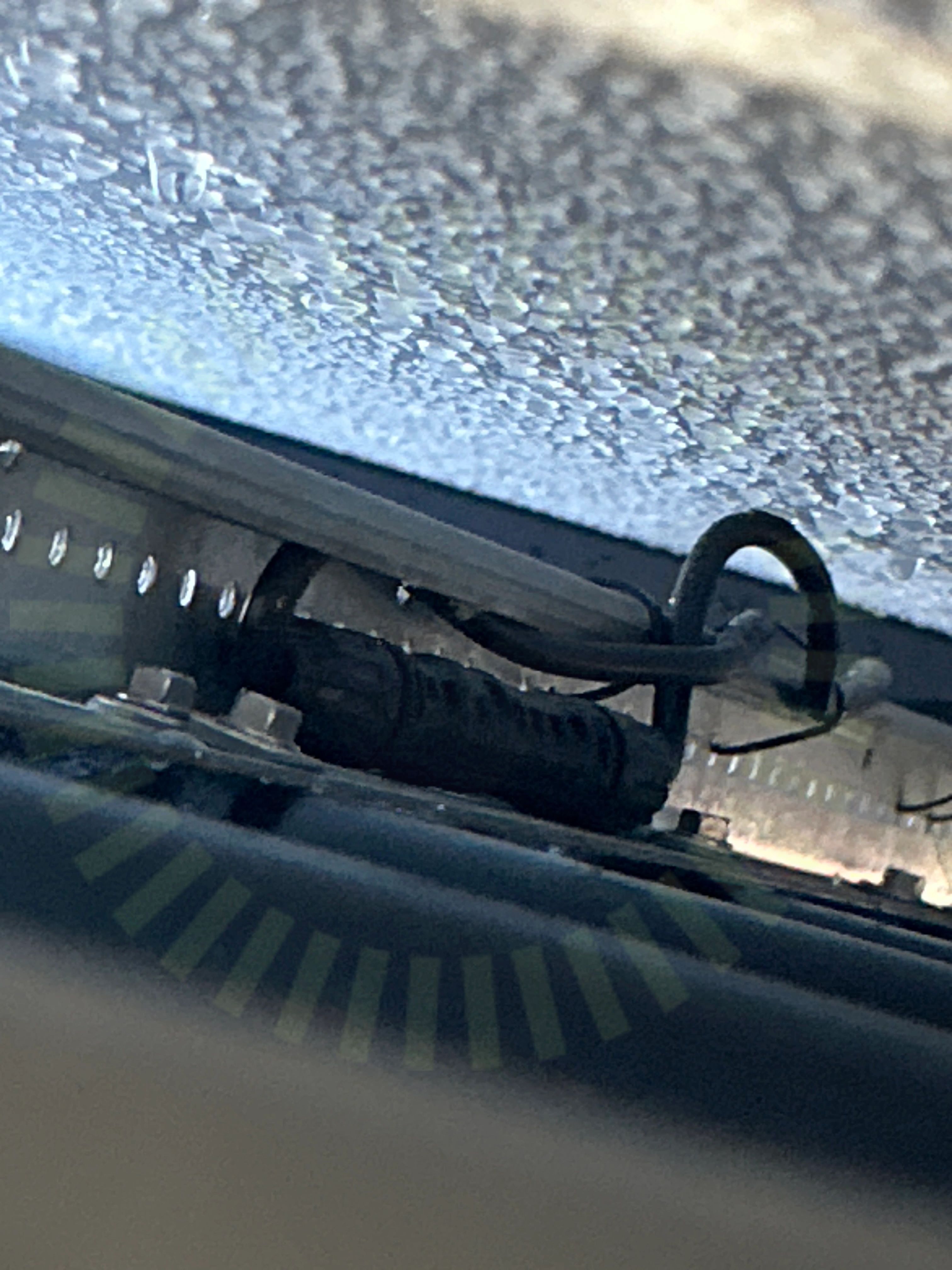

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kontaktdon.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

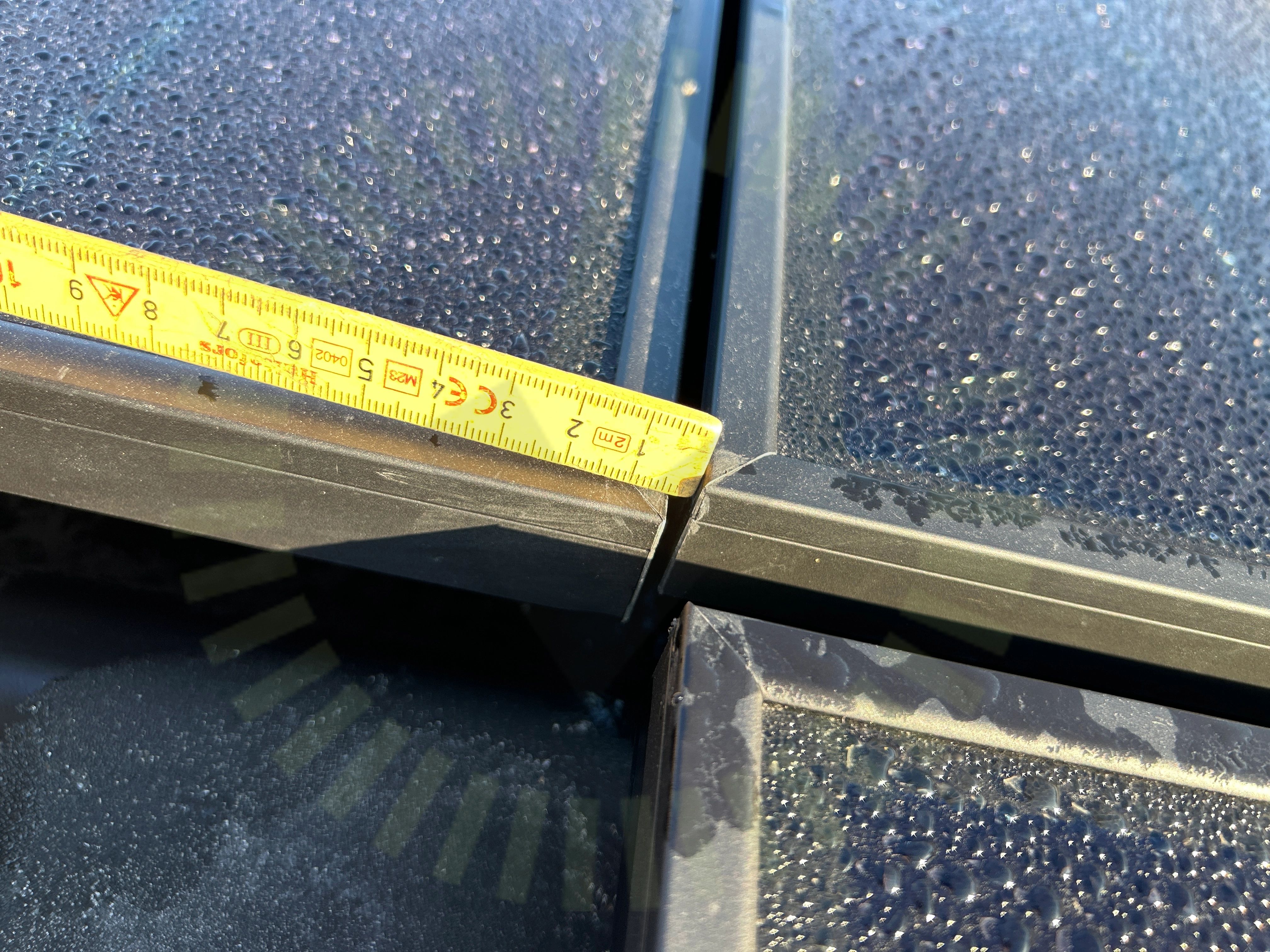

4.3 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

4.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/17

Avstånd till hav

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Skador på panel

Skuggning

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount: Plåttak

Anmärkningar

5/21

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

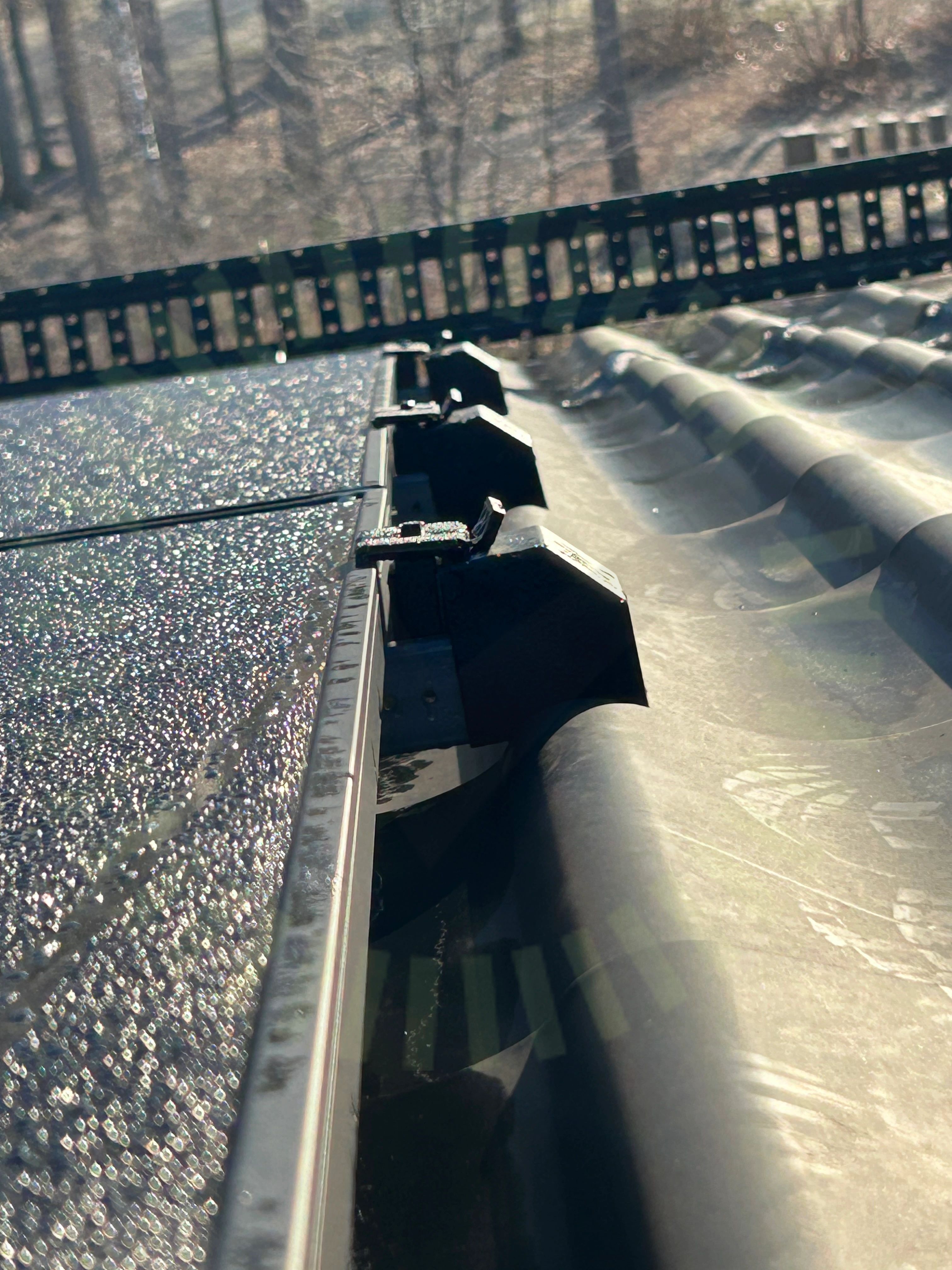

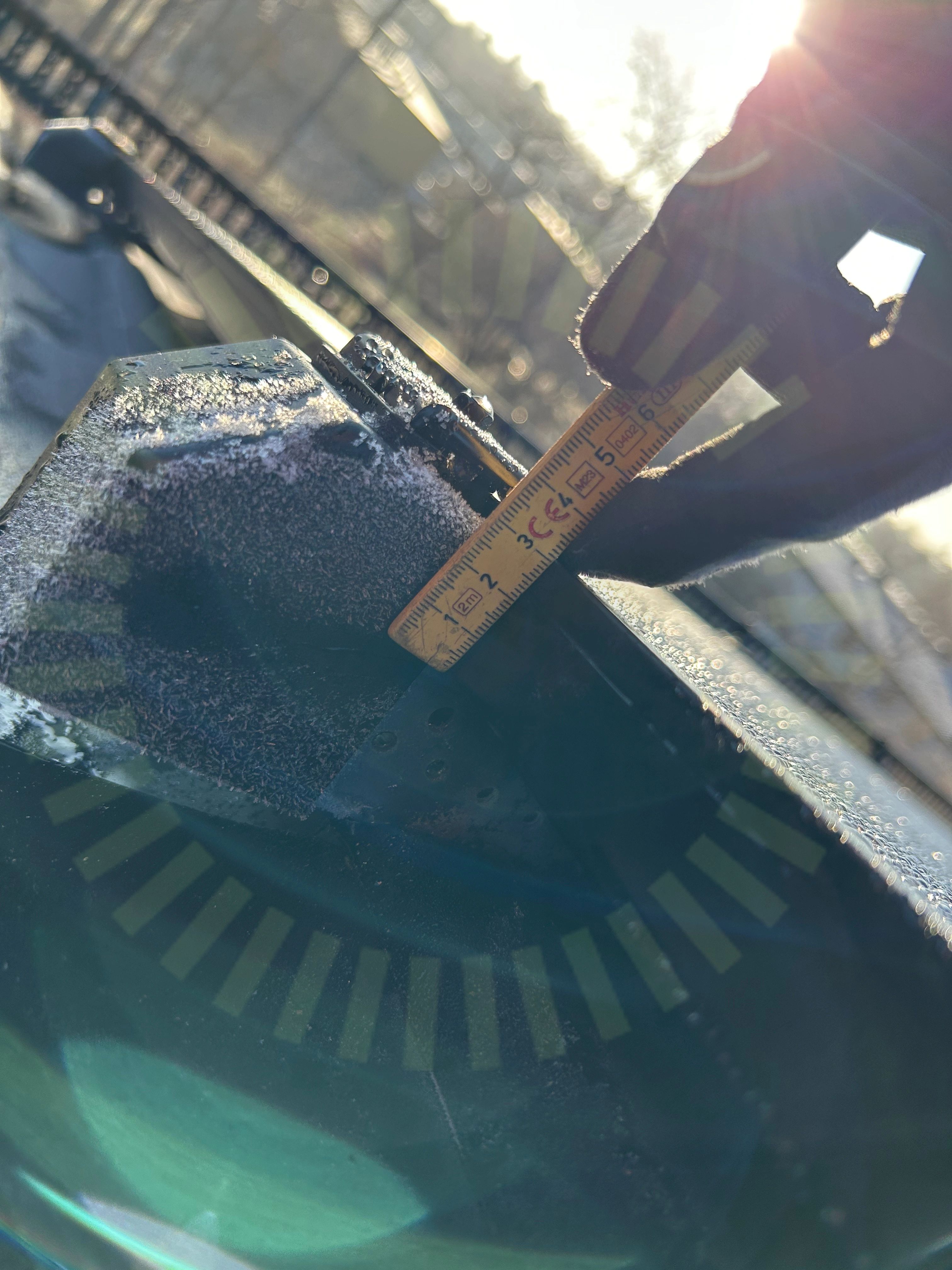

5.2 Ändkåpa

Inte godkänd

35mm ändkåpa monterad med 30mm panel.

Nordmount: Monteringsanvisning Plåttak Version 1.6 - 241002, Sida 4

5.3 Ändkåpa

Inte godkänd

Ändkåpor är inte korrekt monterade.

Nordmount: Monteringsanvisning Plåttak Version 1.6 - 241002

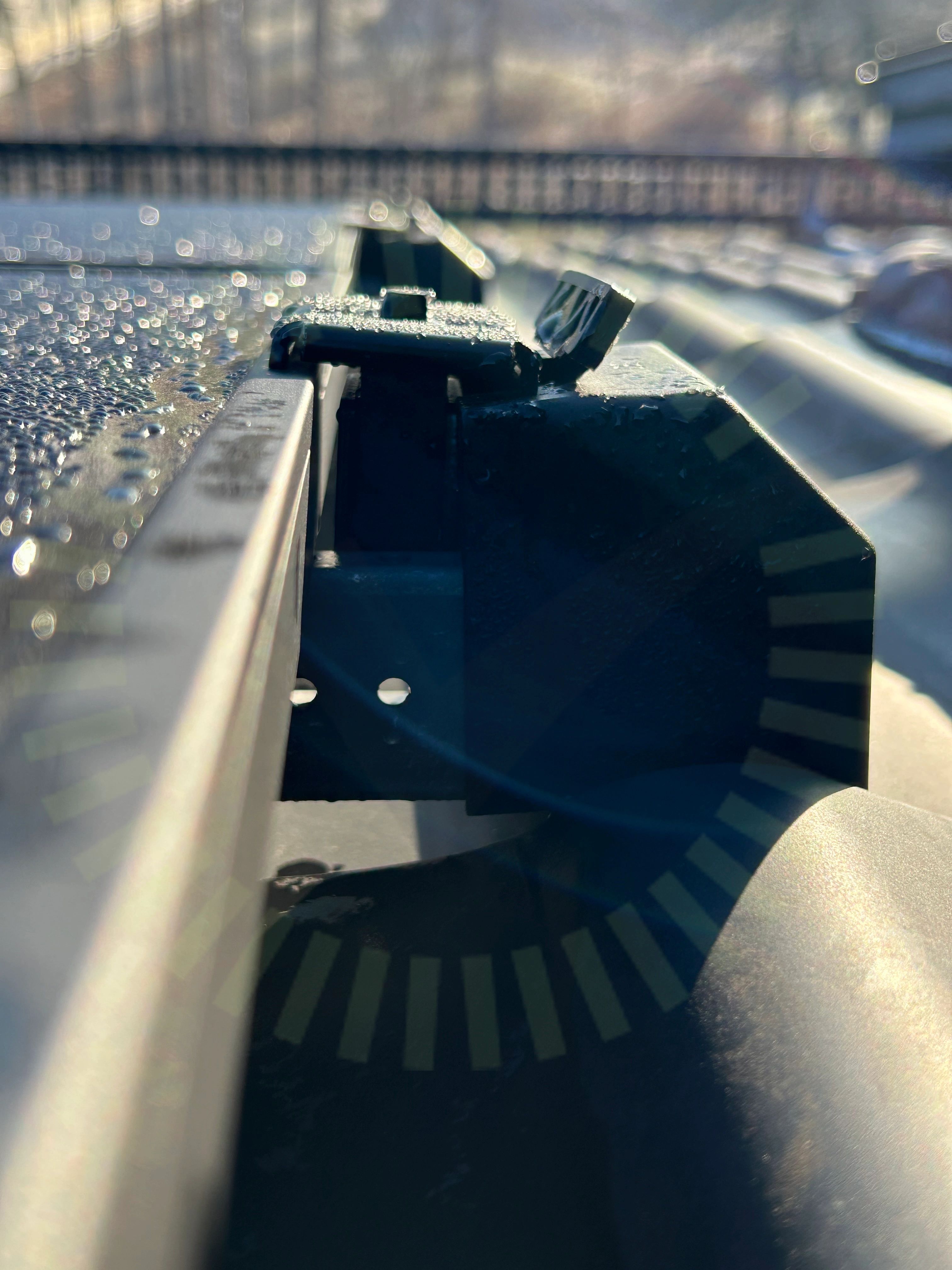

5.4 Ändklämmor

Inte godkänd

Ändklämmor ligger inte korrekt mot panelkant.

Tillverkarens anvisningar

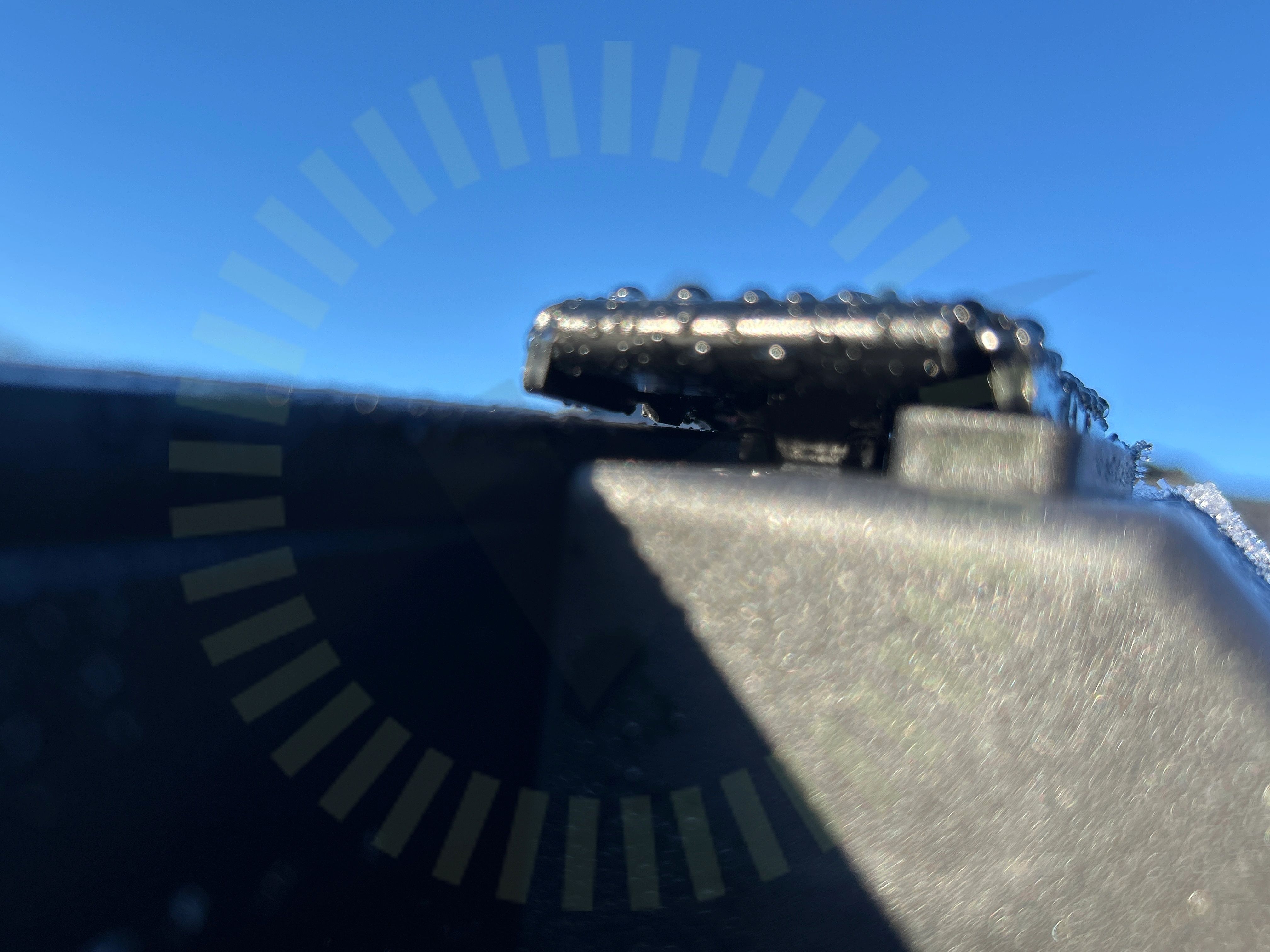

5.5 Ändklämmor

Inte godkänd

Ändklämmor ligger inte korrekt emot panelens ram.

Nordmount: Monteringsanvisning Plåttak Version 1.6 - 241002

Godkända kontrollpunkter

15/21

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Krav på tak

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Väderbeständigt material

Ej tillgängligt vid besiktning

1/21

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

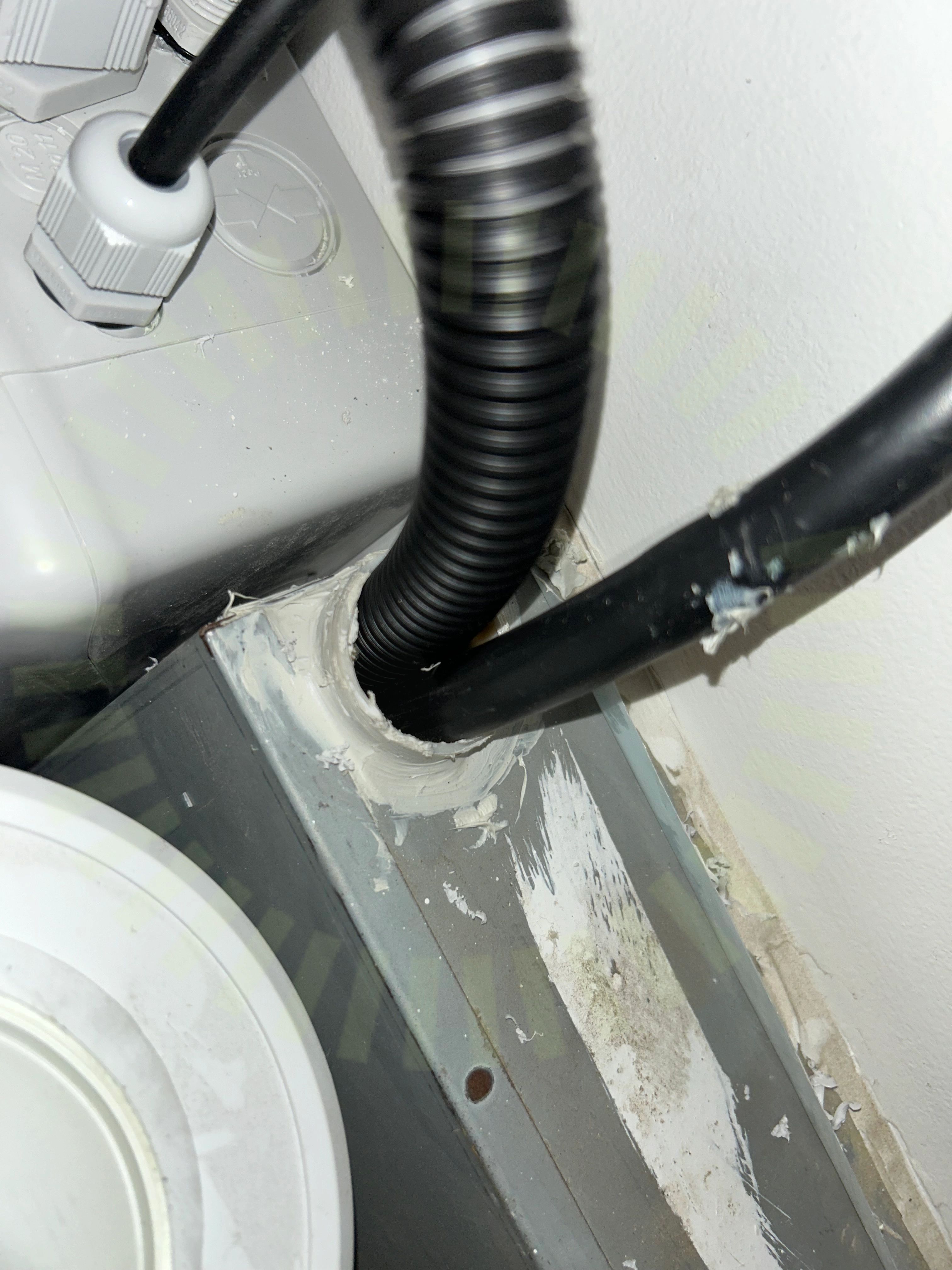

7.1 Genomföringar

Inte godkänd

Genomföring till mätarskåp ej tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

35/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
