Besiktningsrapport

9.0

Installation av
Nordpolen Energi
Datum
16 mars 2023
Ort
Hisings Kärra, Västra Götalands län

Stress på kontakter

Stress på kontakter

Klämmornas placering

Klämmornas placering

Takkrokarnas CC

Takkrokarnas CC

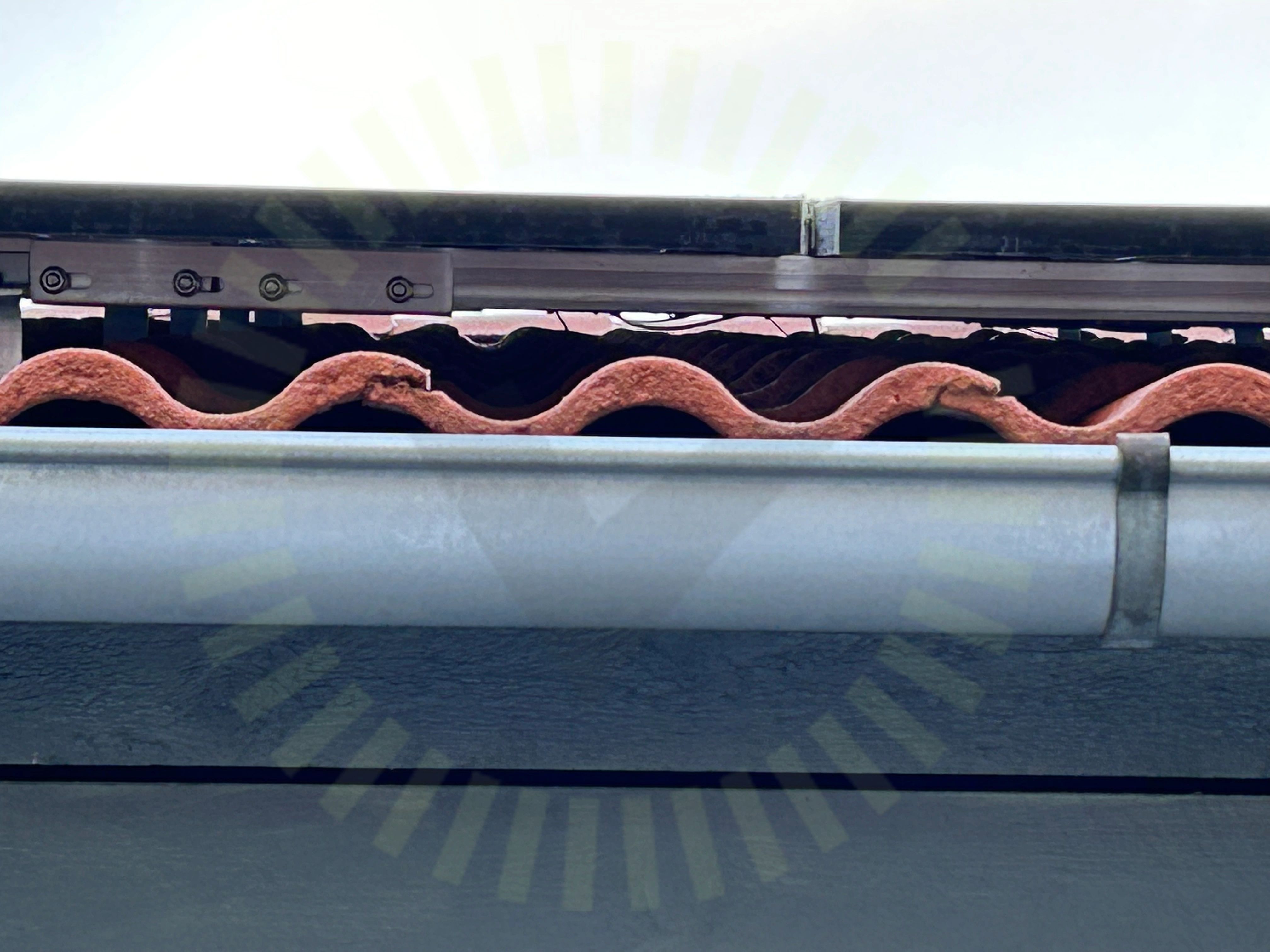

+ 5

+ 5
83% godkända
17% ej godkända

Om installationen

Paneler

JA Solar: JAM54S30 (390-415) MR

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG5-12RT

Nordpolen Energi

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
2/2
1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)
1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar
2/17
Klämmornas placering
2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

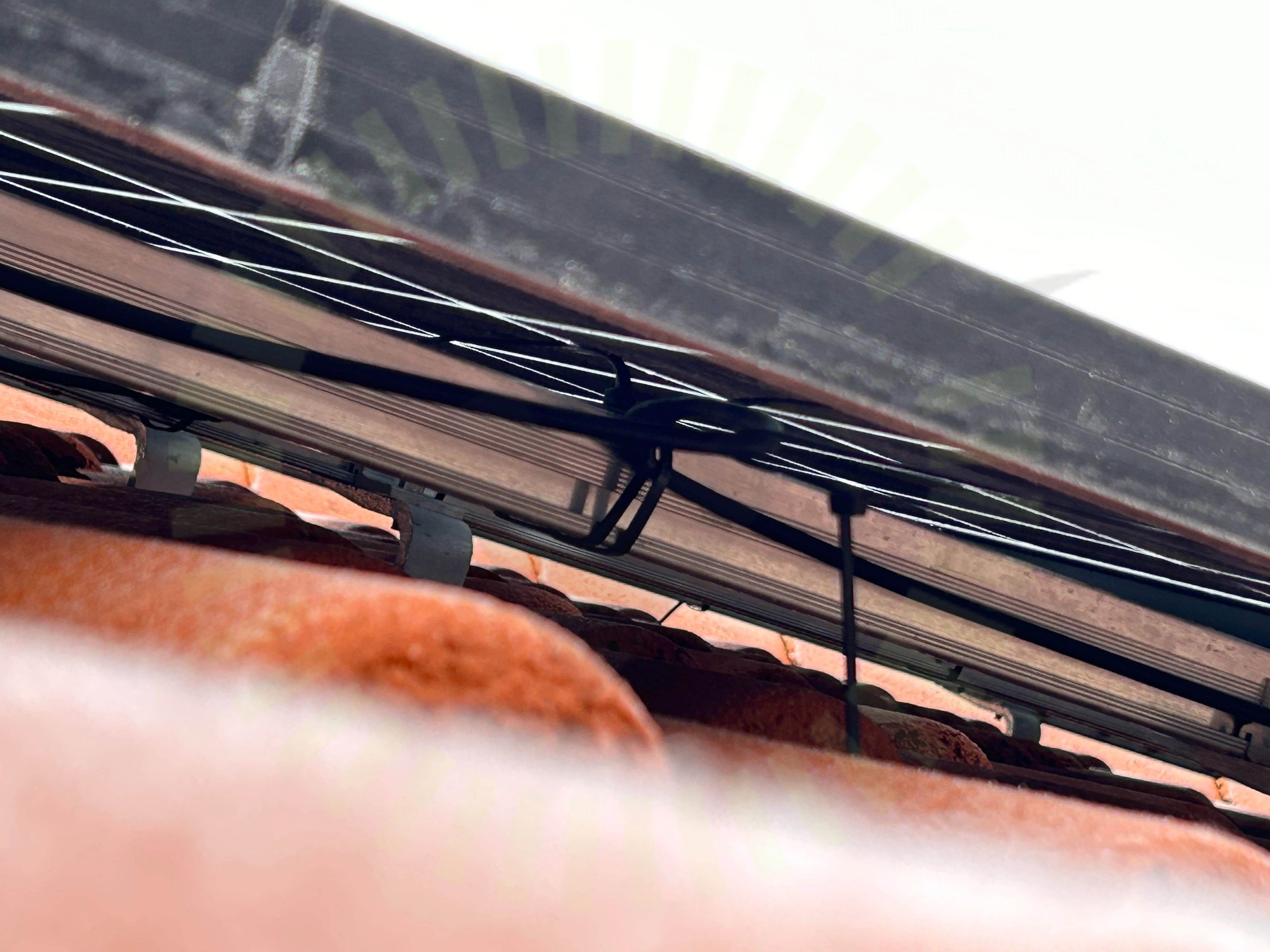

Stress på kontakter
2.2 Stress på kontakter

Inte godkänd

Kabel är uppspänd och drar i kontakt

Godkända kontrollpunkter
13/17
Avstånd till havet
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Klämmornas överlappning
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Strängförläggning
Ej tillgängligt vid besiktning
2/17
Förbindelse av kontakter
Kontakter

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar
4/28
Kabeluppfästning
3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)
3.2 Takgenomföring

Inte godkänd

Bild saknas på Takgenomföring

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas

Tillverkarens montageanvisningar

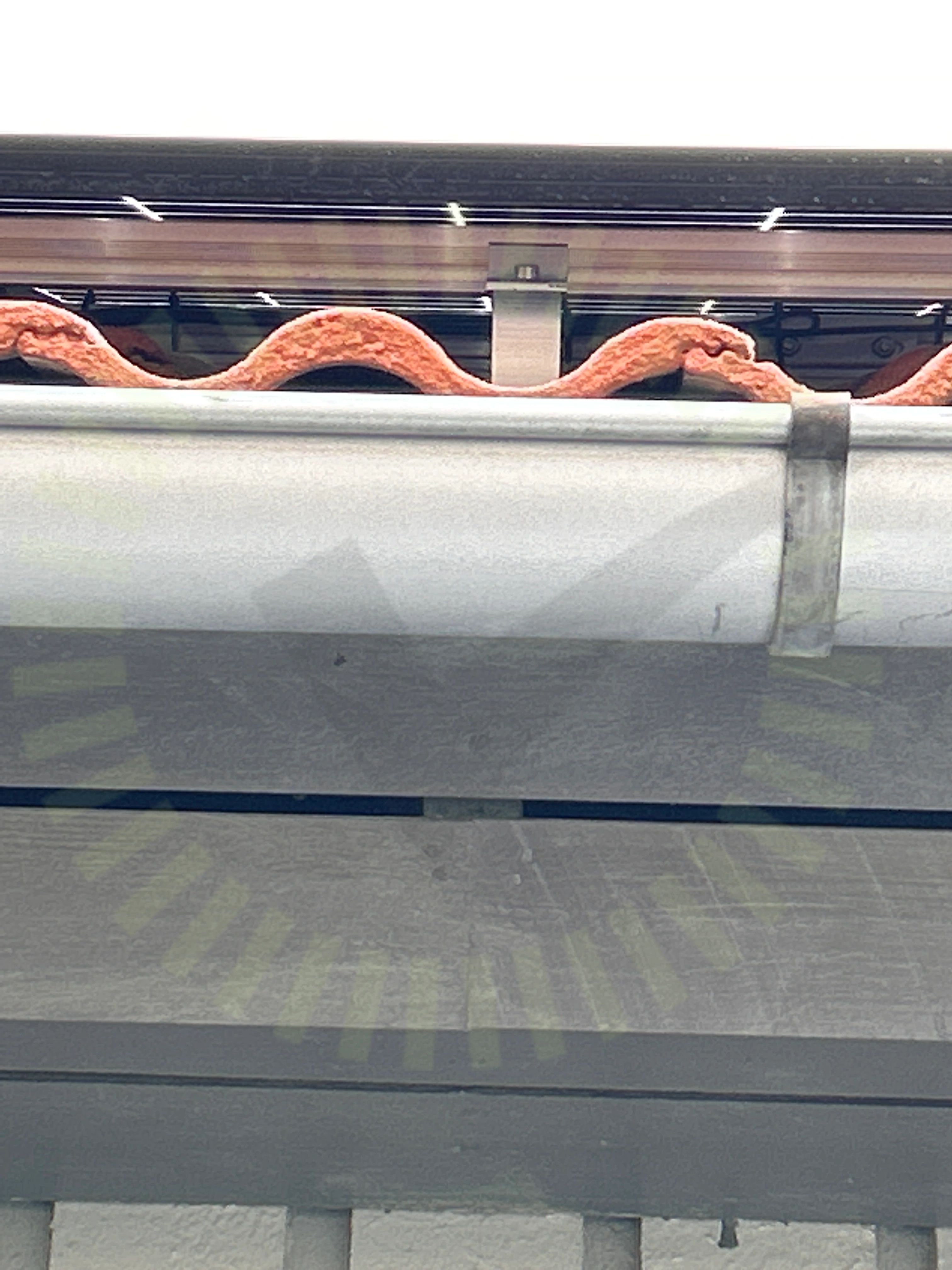

Takkrokarnas CC
3.4 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas men takkrokar är monterad på takstolar

Snö- och vindlastberäkning
Godkända kontrollpunkter
23/28
Använd skruv för klämma
Främmande material
Infästningar
Klämmans placering i skena
Mittklämmor
Panelramens höjd
Shims
Skada på klämmor
Skador
Skarp kant
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Skydd
Takets lutning
Takstolsbredd
Takstolsinfästning
Termisk brytpunkt skenor
Tvådelad takkrok
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/28
Skruvar korrekt

Varselmärkning

Anmärkningar
2/4

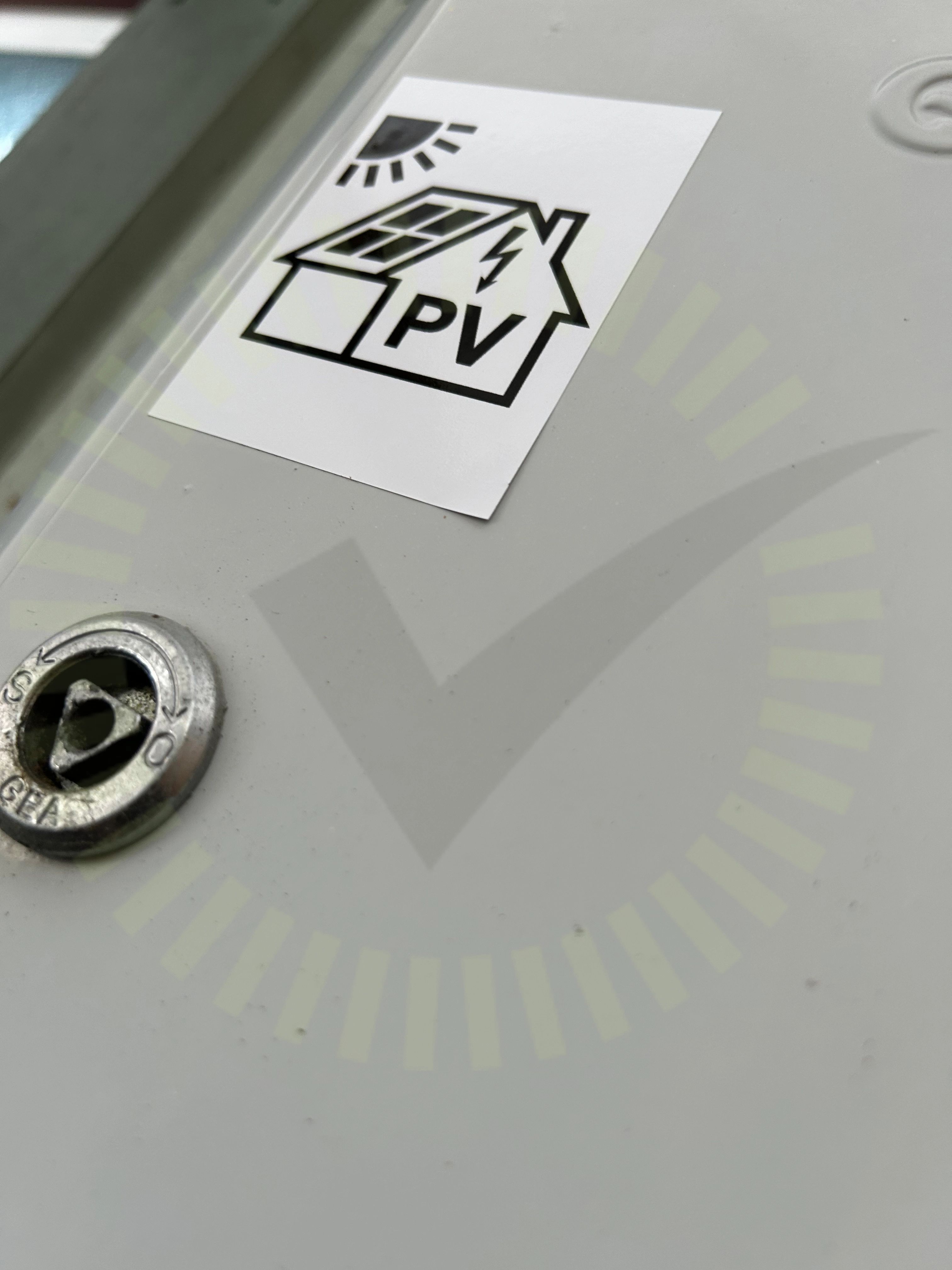

Tillförlitligt fäst
4.1 Tillförlitligt fäst

Inte godkänd

Märkningen sitter inte tillförlitligt fast.(rekommenderar att skruva fast märkningar)

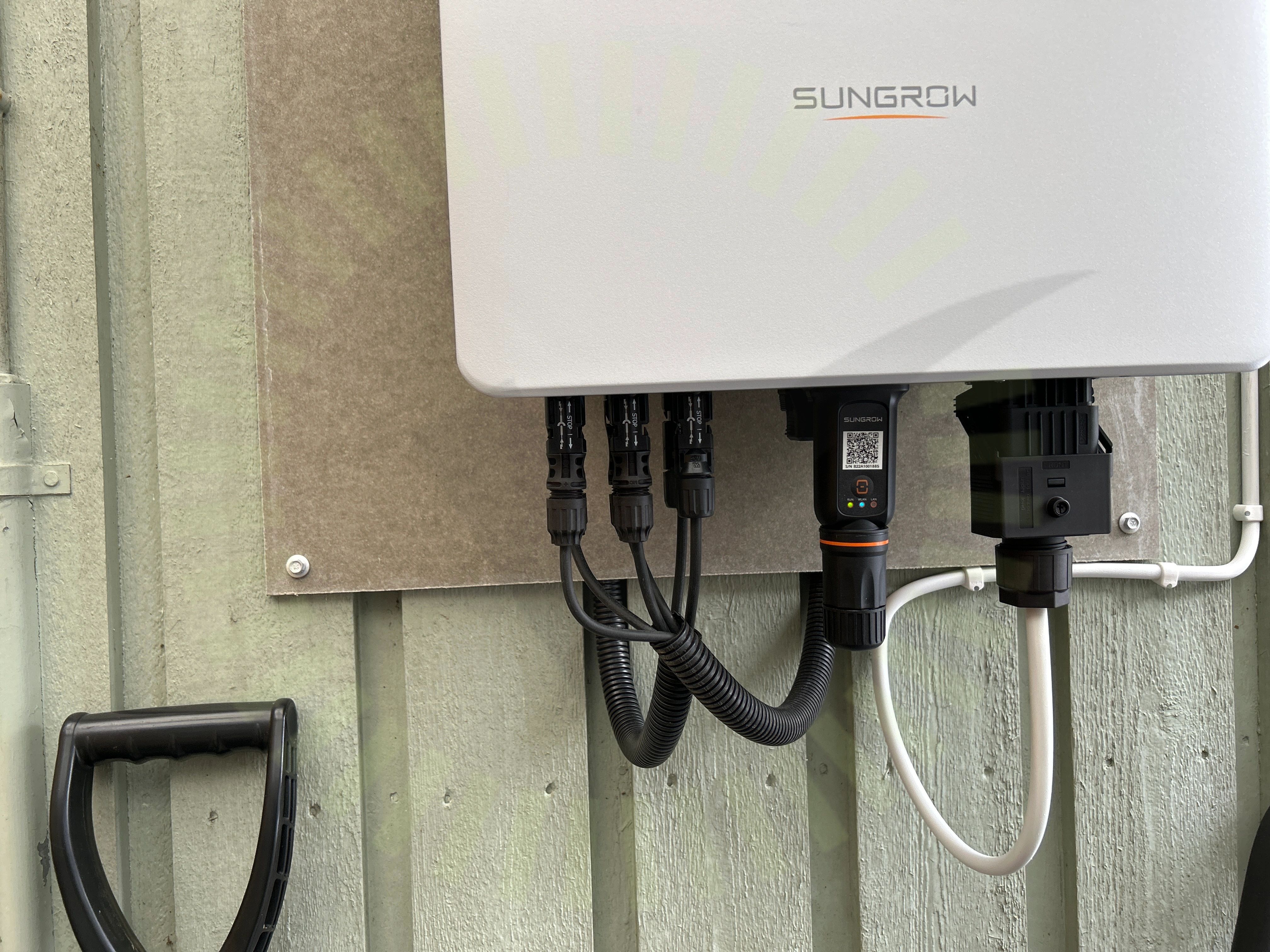

Varning för likspänning
4.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4
Informering av solceller
Varning för backspänning

Växelriktare

Anmärkningar
3/28

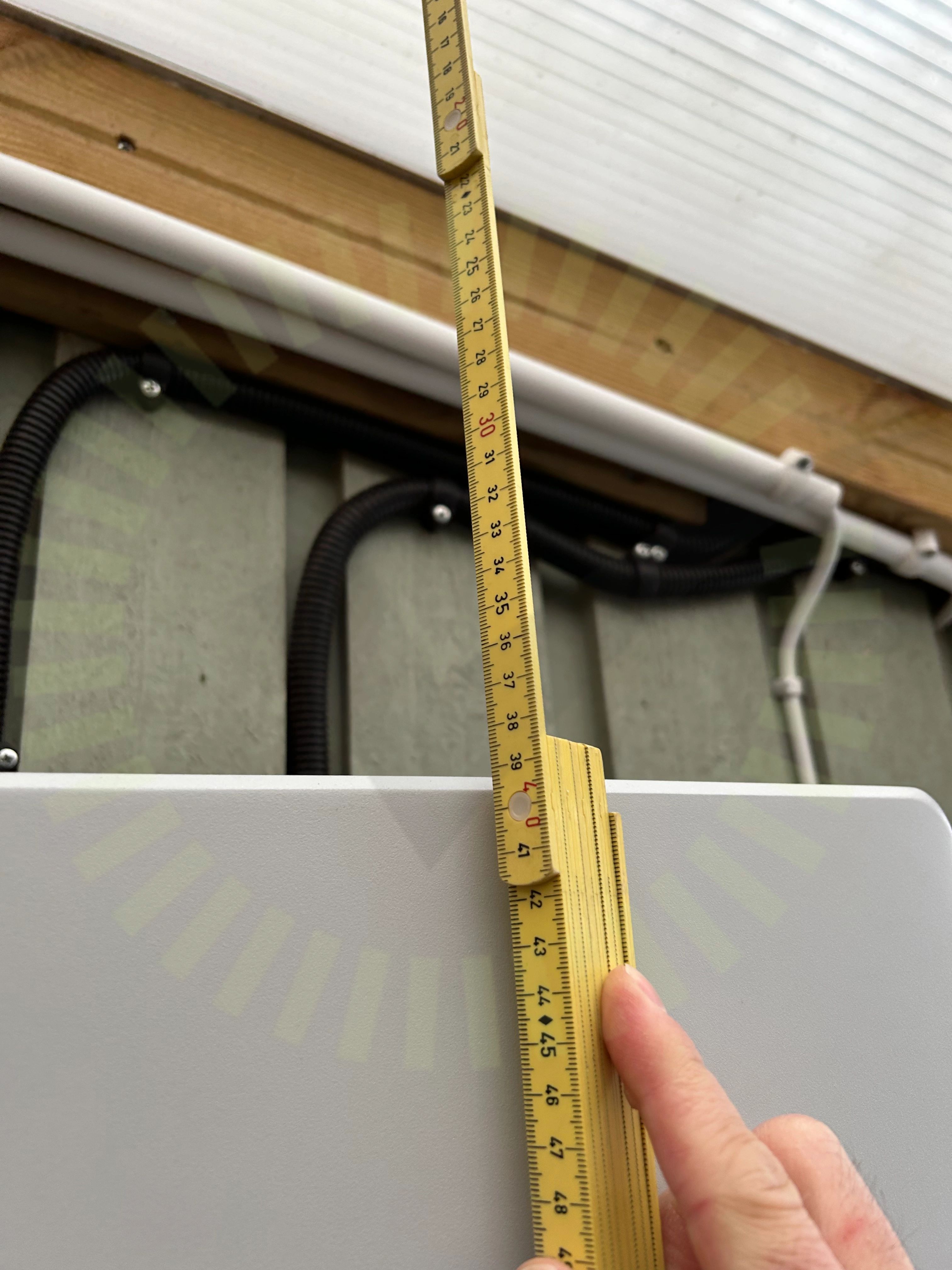

Avstånd närliggande objekt
5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

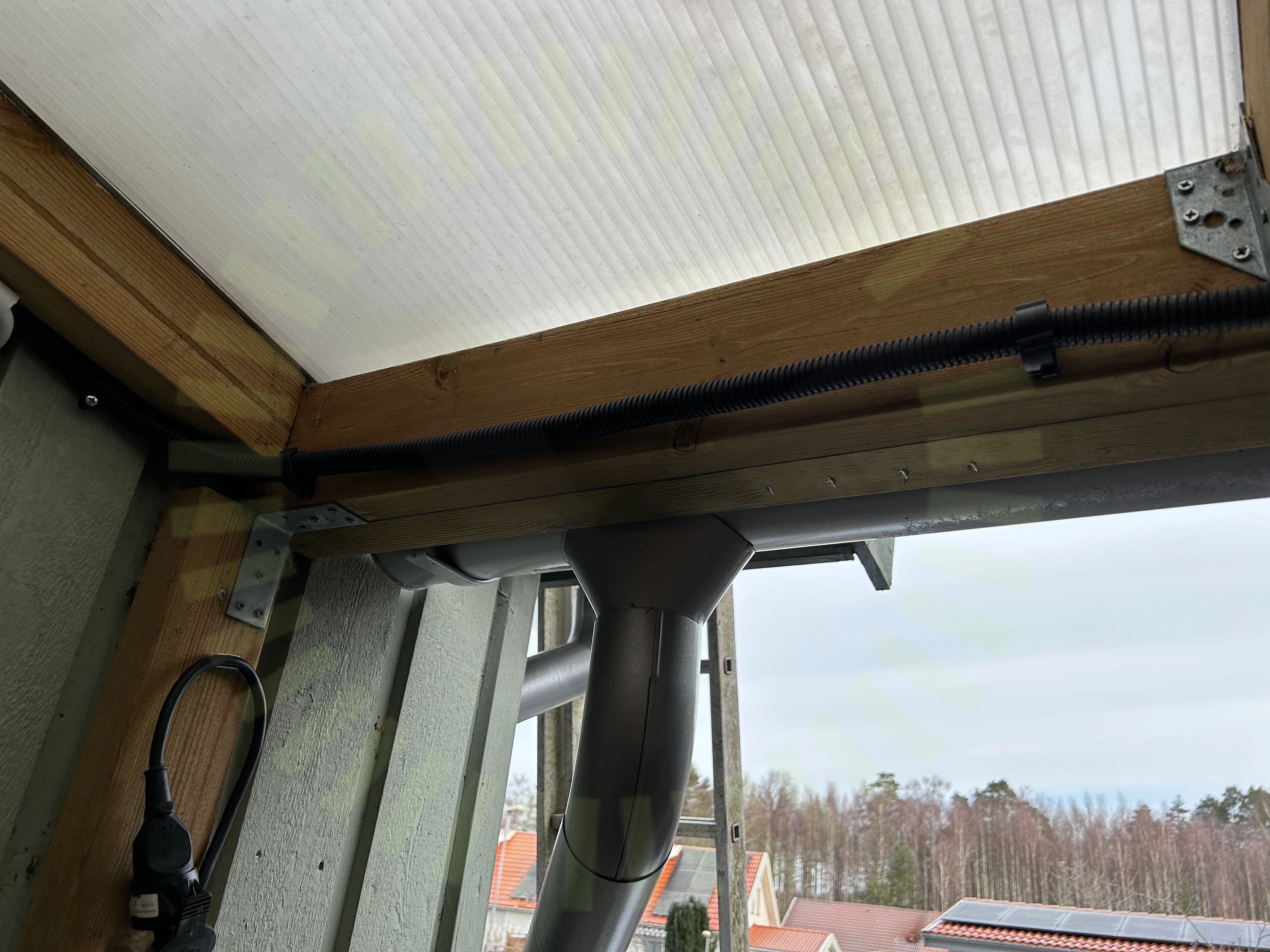

DC Kablage förläggning
5.2 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

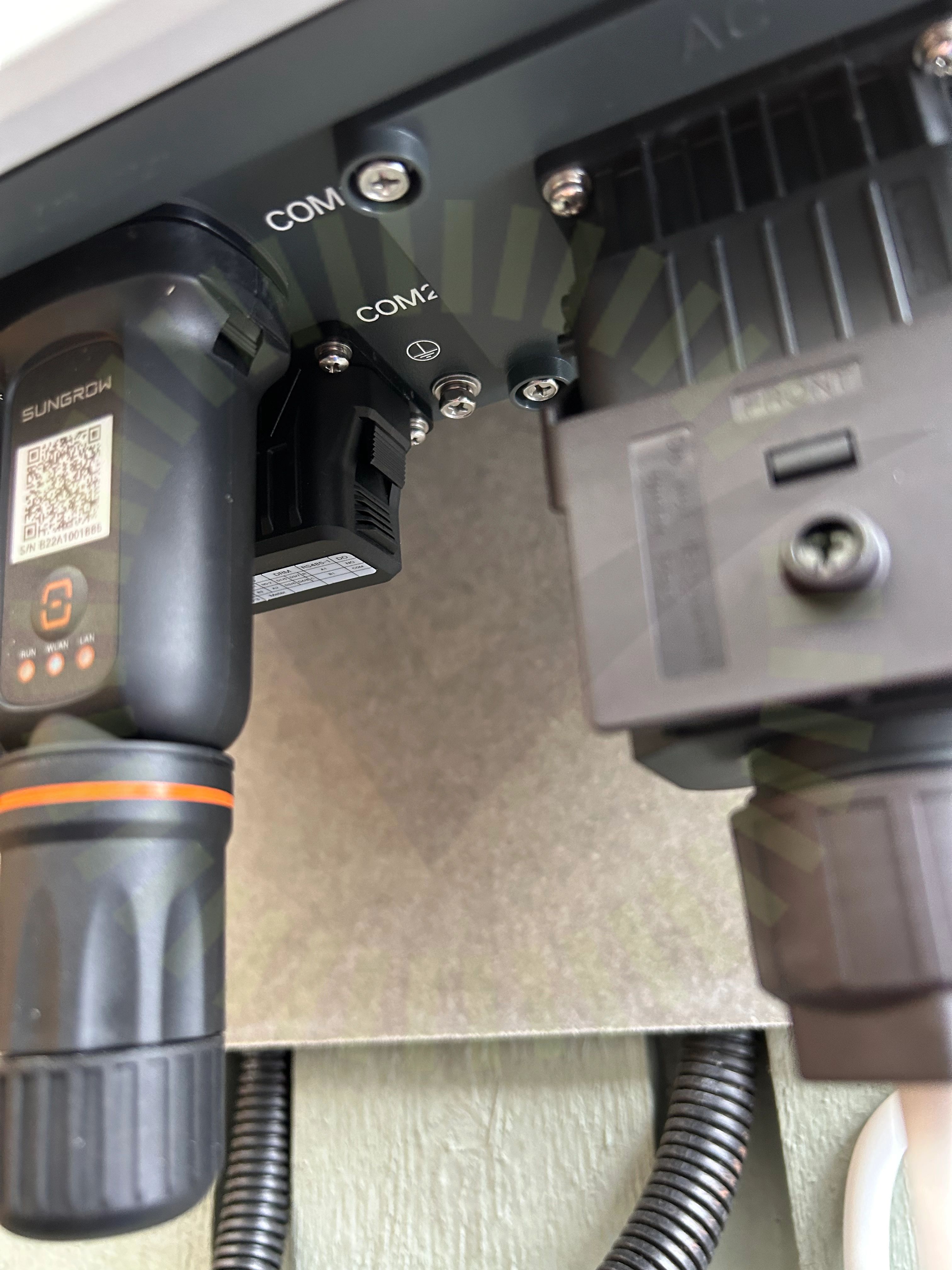

Jordning av chassi
5.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning enligt tillverkarens anvisningar.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
Godkända kontrollpunkter
25/28
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage skada
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Ledare Fastspända
Märkning
Placering
Säkringsdimension
Ventilation
Väderskydd
Växelriktarens IP klassning
