Besiktningsrapport

8.8

Installation av

Svea Solar

Datum

5 maj 2023

Ort

Kalmar, Kalmar län

Kontakter

Kabeluppfästning

Dragavlastade

+ 1

89% godkända

11% ej godkända

Om installationen

Paneler

Trina: Vertex DE09.05

Montagesystem

ESDEC Lutande tegeltak

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Elmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri (14)Kapsling (9)Tak 1, ESDEC Lutande tegeltak (27)Tak 1, Trina: Vertex DE09.05 (11)Varselmärkning (4)Växelriktare (30)

Batteri

Anmärkningar

3/14

1.1 Avstånd

Inte godkänd

Batteriet flyttat. Batteriet ska ha ett avstånd på 10-15 mm från vägg.

Tillverkarens montageanvisningar

1.2 Kabel

Inte godkänd

Efter flytt av batteriet framträder skador på tidigare dold kabel.

1.3 Kontakter

Inte godkänd

Kontakts förskruvning ej korrekt åtdragen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/14

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

3/25

3.1 Avstånd mellan takkrokar

Inte godkänd

Beräkning saknas. Verkliga mått 45-75 cm mellan krokar.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

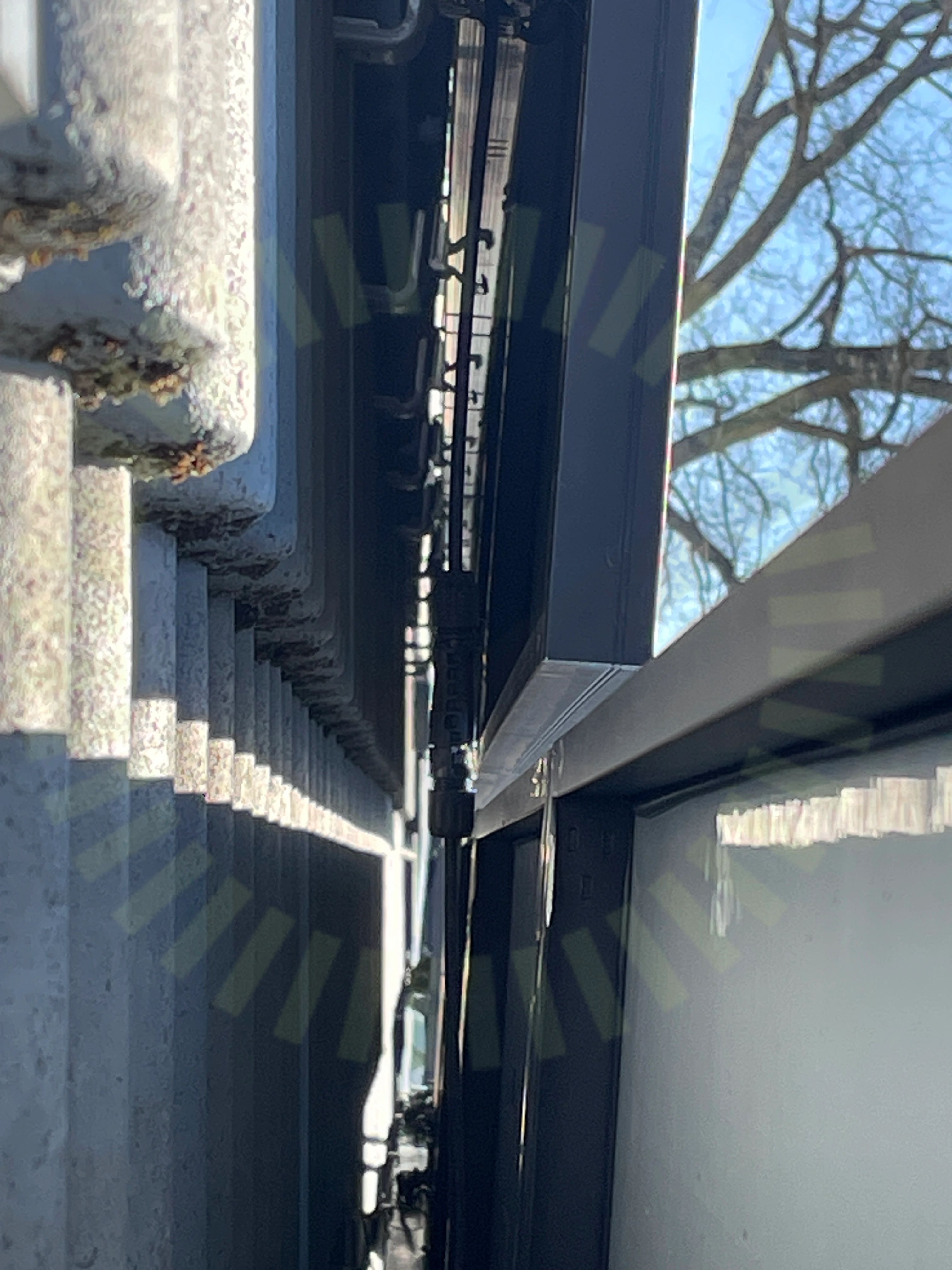

3.2 Kabeluppfästning

Inte godkänd

Kabel frihänger 70 cm mellan skenor. Kablage drar åt vars ett håll.

SS 436 40 00 (712.521.101 och 522.8.4)

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning avger fel montagesystem. CC90 istället för Esdec.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/25

Anpassade takpannor

Främmande material

Infästning skena

Klämräckvidd för ställbart fäste

Mittklämmor

Montering av takkrokar

Panel storlek

Panelens ramhöjd

Shims

Skador

Skarp kant

Skena överhäng

Skydd

Säkerhetsavstånd

Takgenomföring

Takkrok infästning

Takkrokens orientering

Taklutning

Väderbeständigt material

Ändfästen

Ändklämmor

Ej tillgängligt vid besiktning

1/25

Skarvning av skena

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/11

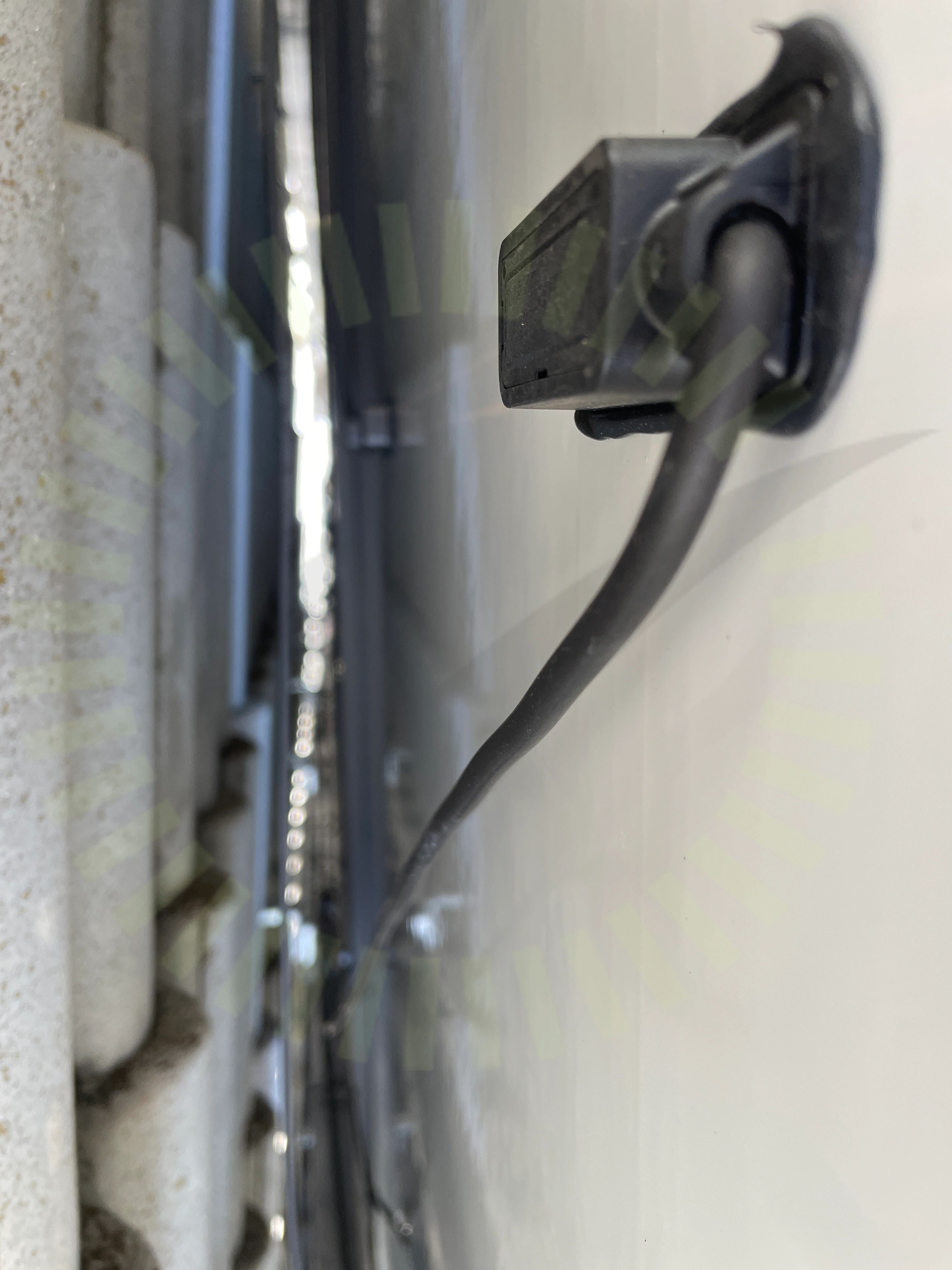

4.1 Dragavlastade

Inte godkänd

Kablage från kopplingslåda har för skarp böjradie och är hårt draget till skena.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11

Dräneringshål

Fästenas placering

Fästenas överlappning

Förbindelse av kontakter

Föremål mot bakstycke

Höjdskillnad

Mellanrum panelram

Skador

Skugga

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/30

6.1 Avstånd

Inte godkänd

Mindre än 35 cm i sidled kvarstår. Nu 33 cm. Avstånd till tak 29 cm.

Huawei User Manual Issue 04 (2021-08-10), Sida 22

6.2 Mätprotokoll DC

Inte godkänd

Mätning av DC strängar saknas.

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

28/30

AC Anslutning

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Förskruvning DC-kontakt till Batteri

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

PE Chassi

Skador

Strängschema

Säkring

Ventilation

Vinkel
