Besiktningsrapport

8.1

Installation av

Elteknik i Lund

Datum

18 september 2023

Ort

Bara, Skåne län

Klämmornas placering

Skenornas överhäng

DC kabel förläggning

+ 8

84% godkända

16% ej godkända

Om installationen

Paneler

Astronergy: CHSM54M(BL)-HC

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Astronergy: CHSM54M(BL)-HC (17)Tak 1, ESDEC Lutande Panntak (30)Undercentral (9)Varselmärkning (5)Växelriktare (38)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Infästning

Placering

Yttre påverkan

Tak 1, Astronergy: CHSM54M(BL)-HC

Anmärkningar

3/17

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15

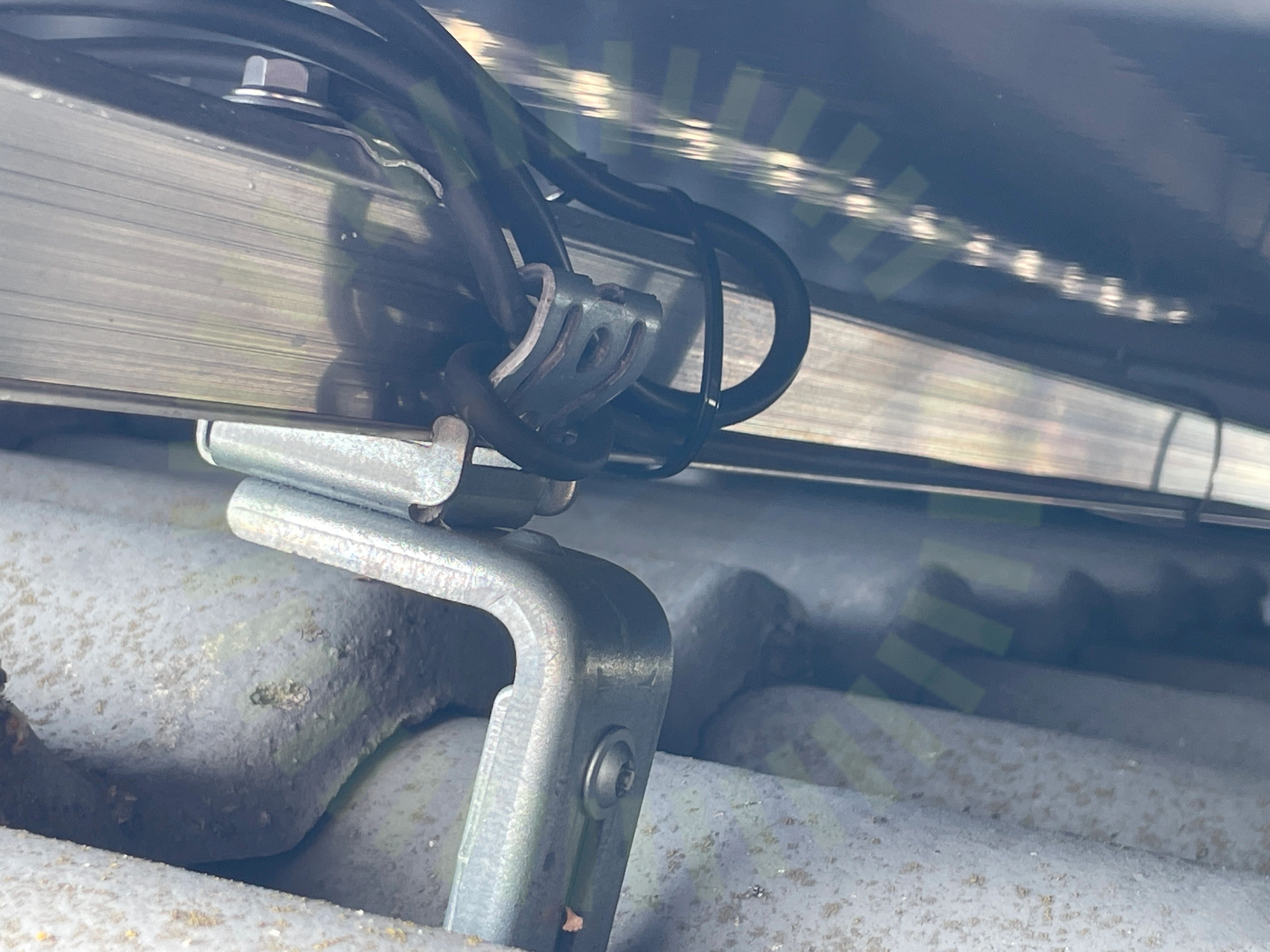

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

3.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

Godkända kontrollpunkter

14/17

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas överlappning

Kopplingslåda

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

8/26

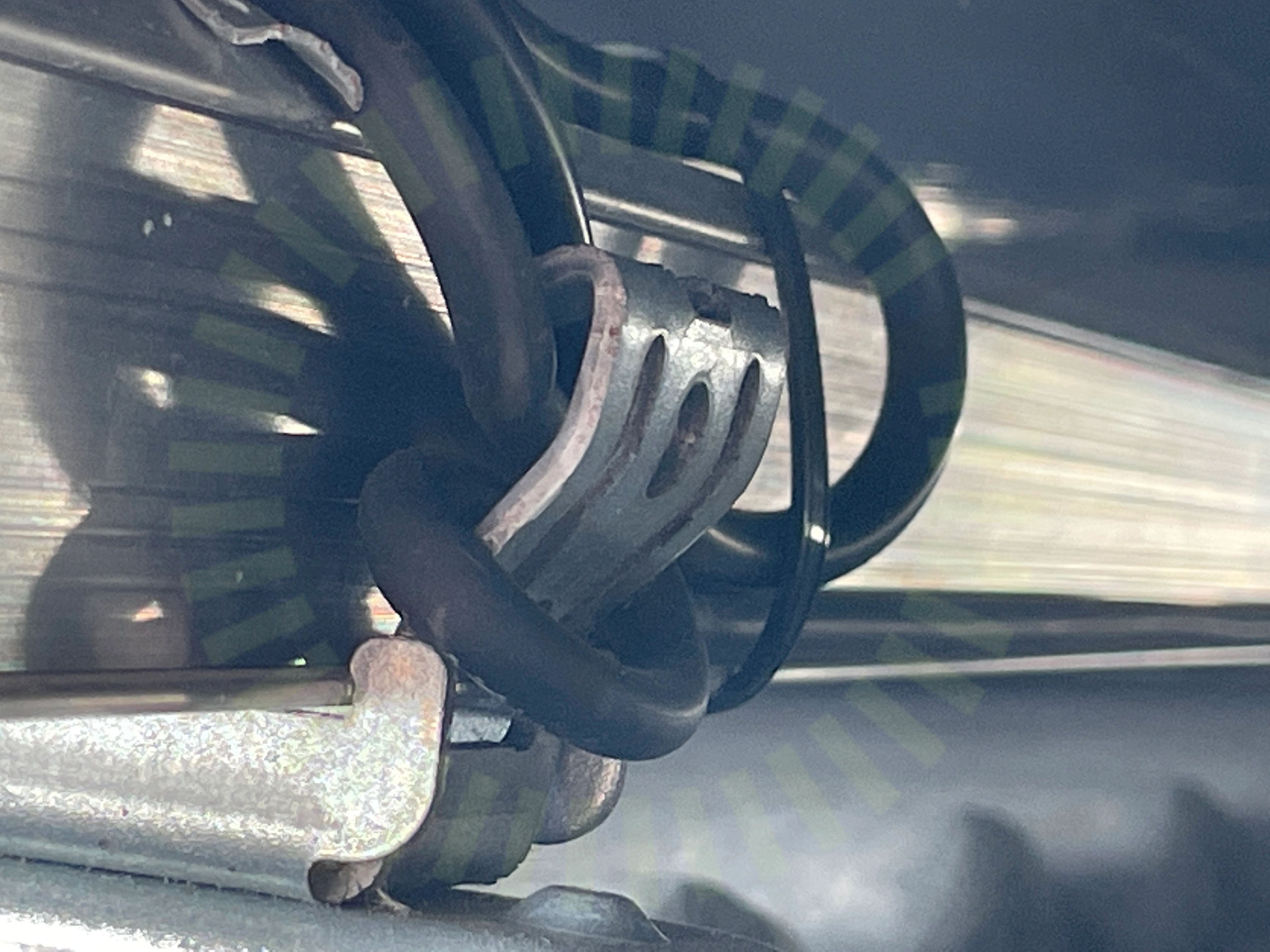

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

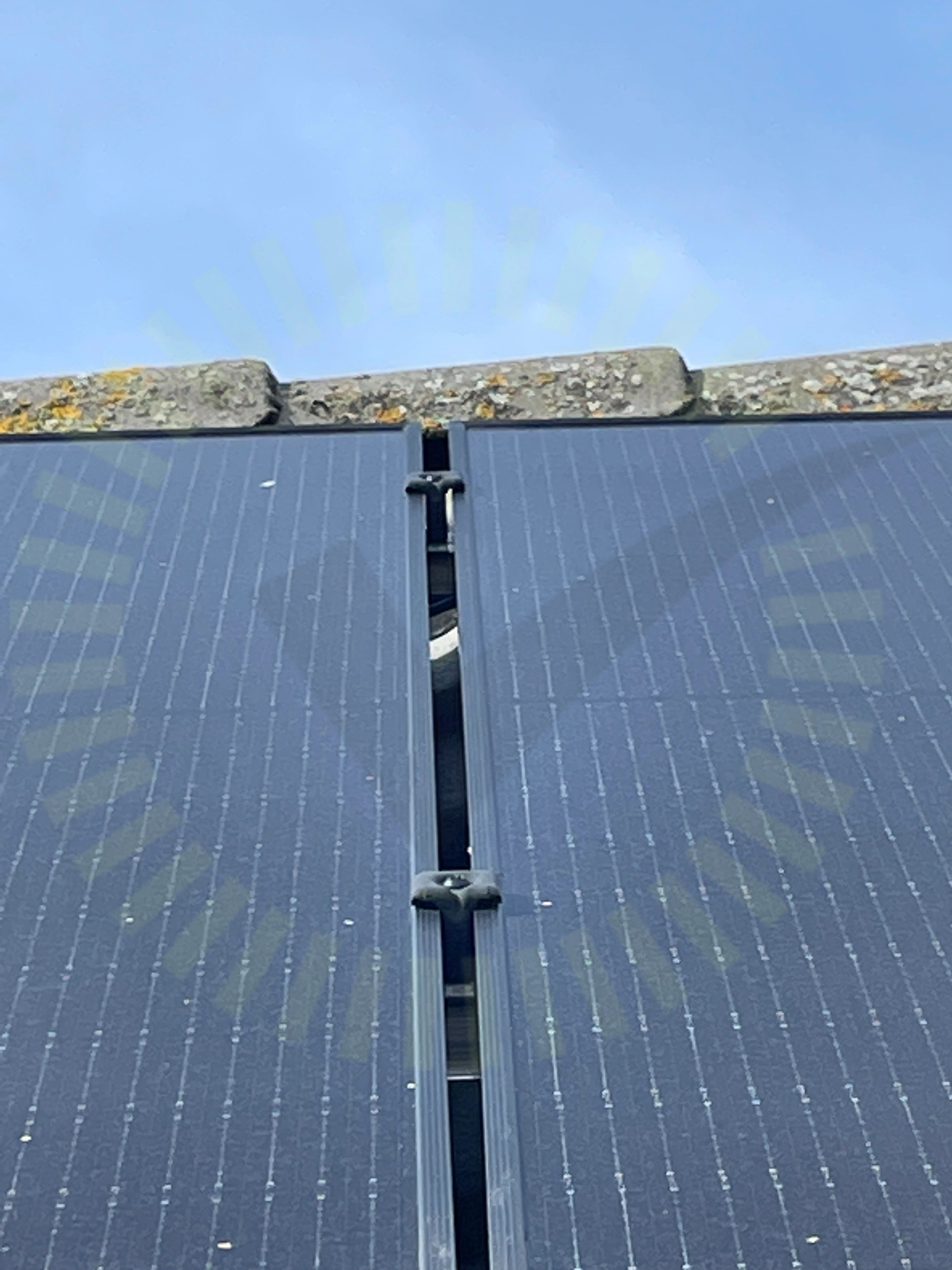

4.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt, panel ligger inte dikt an klämma.

4.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

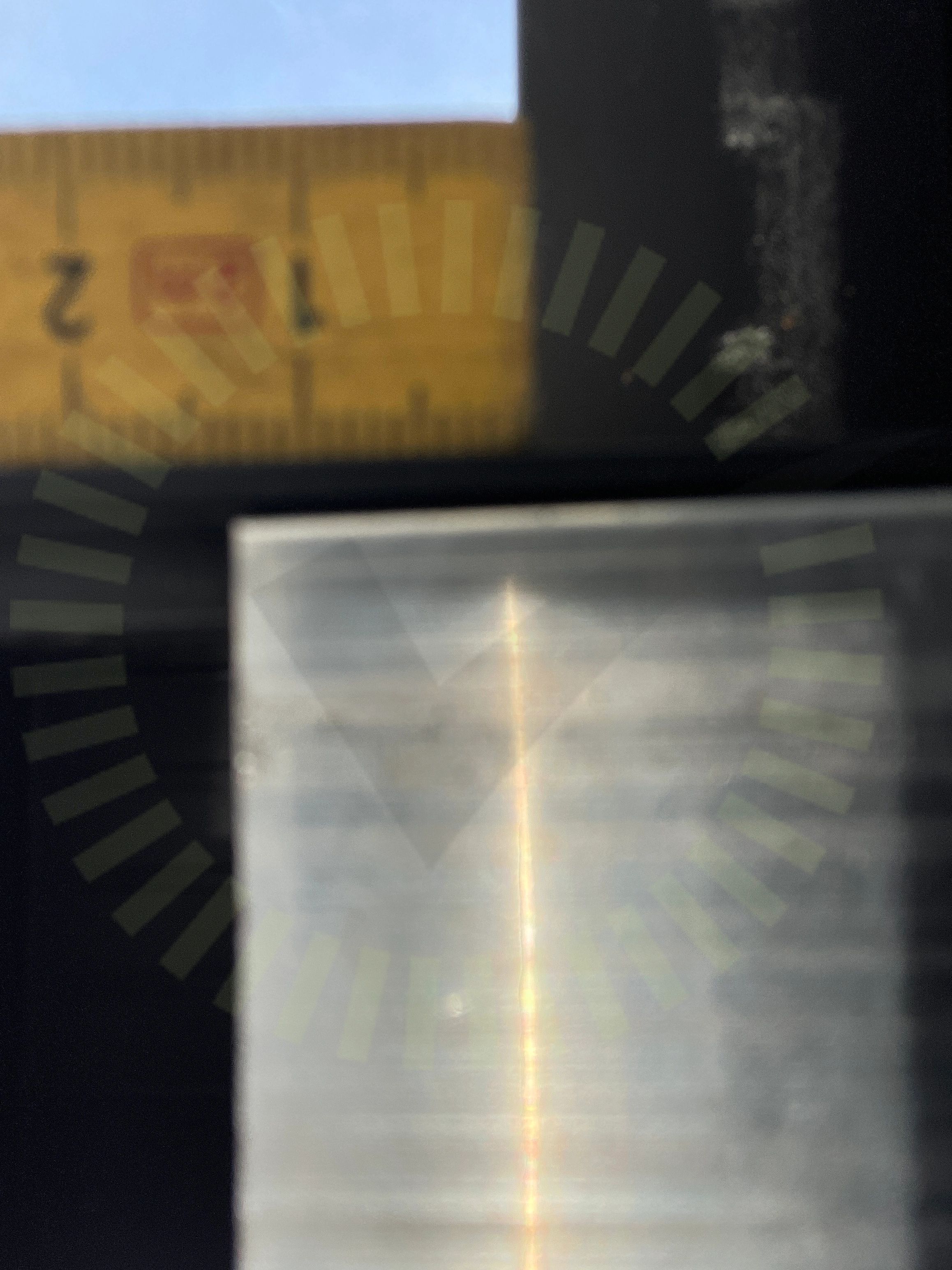

4.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

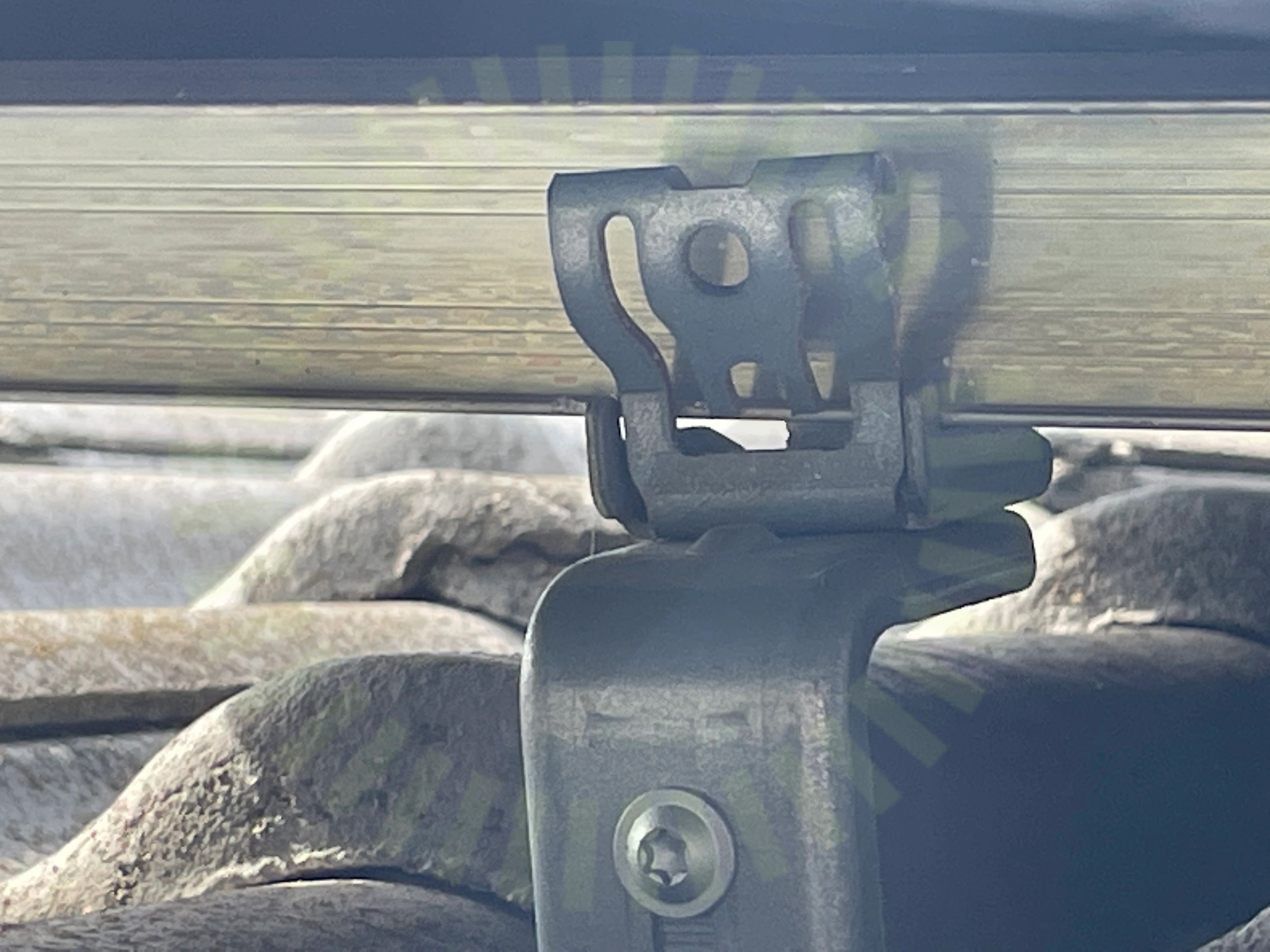

4.5 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

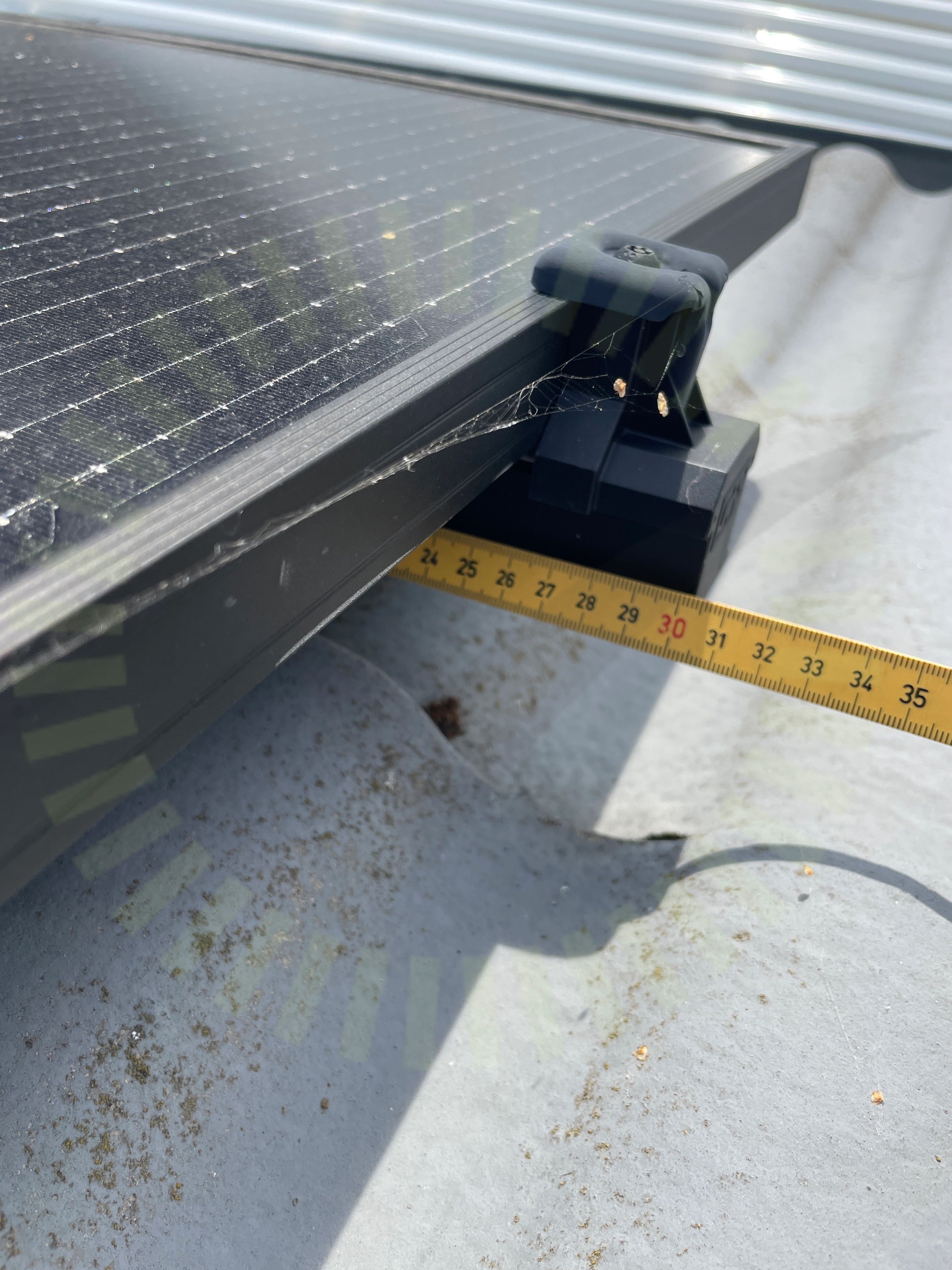

4.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.8 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Högst uppmätt mått 1050mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/26

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Panelstorlek

Skador

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/7

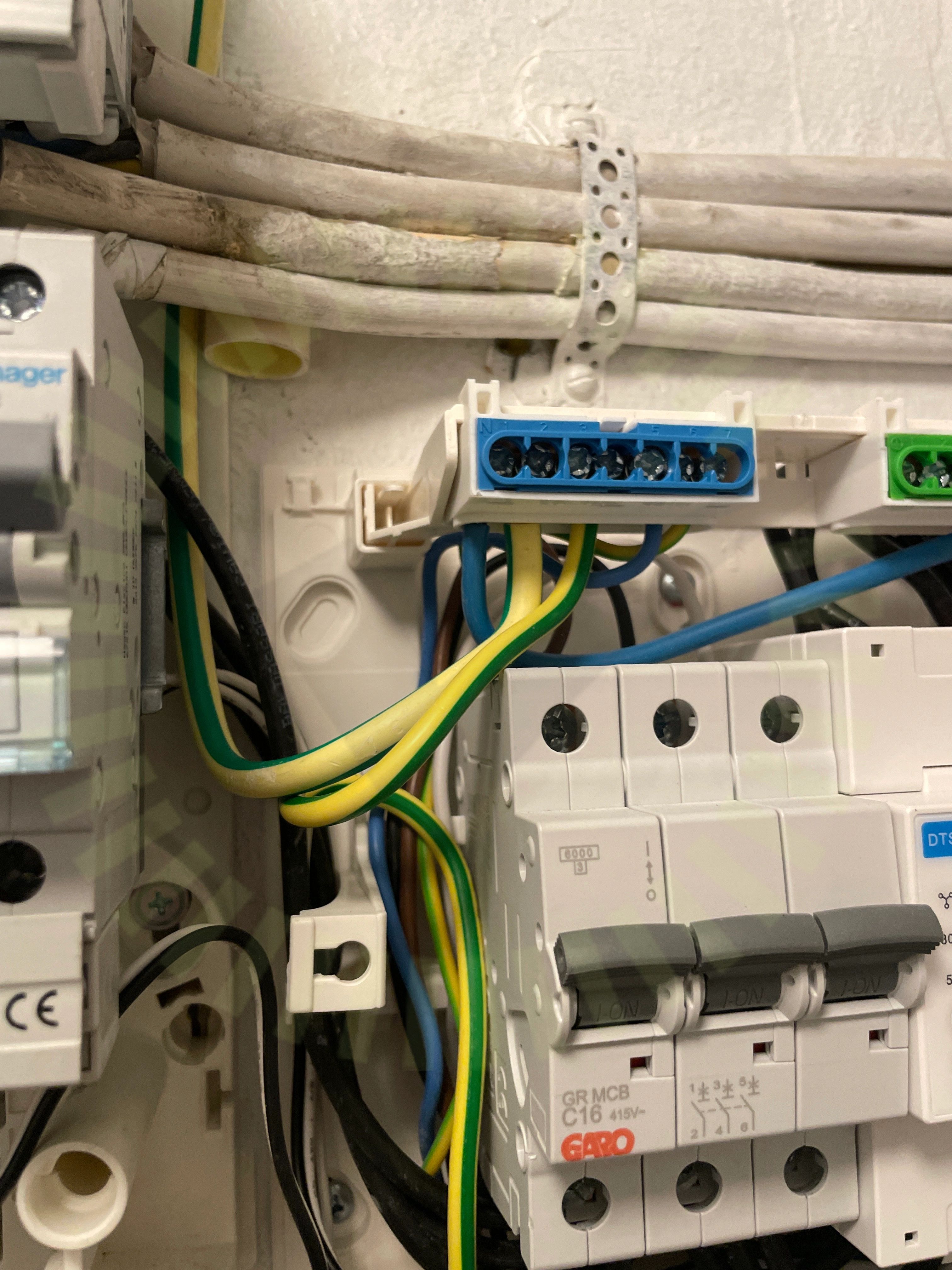

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

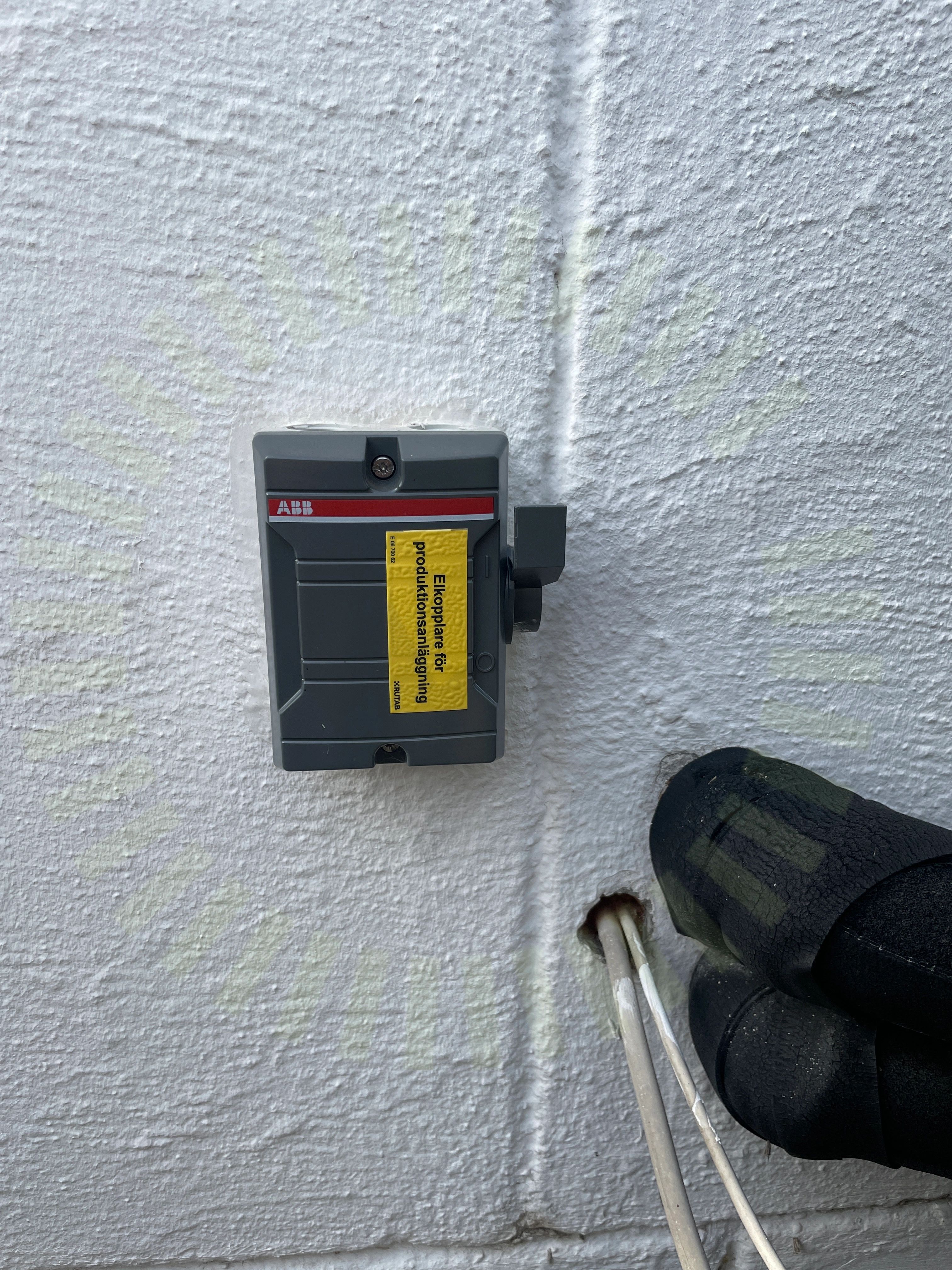

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på arbetsbrytare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/37

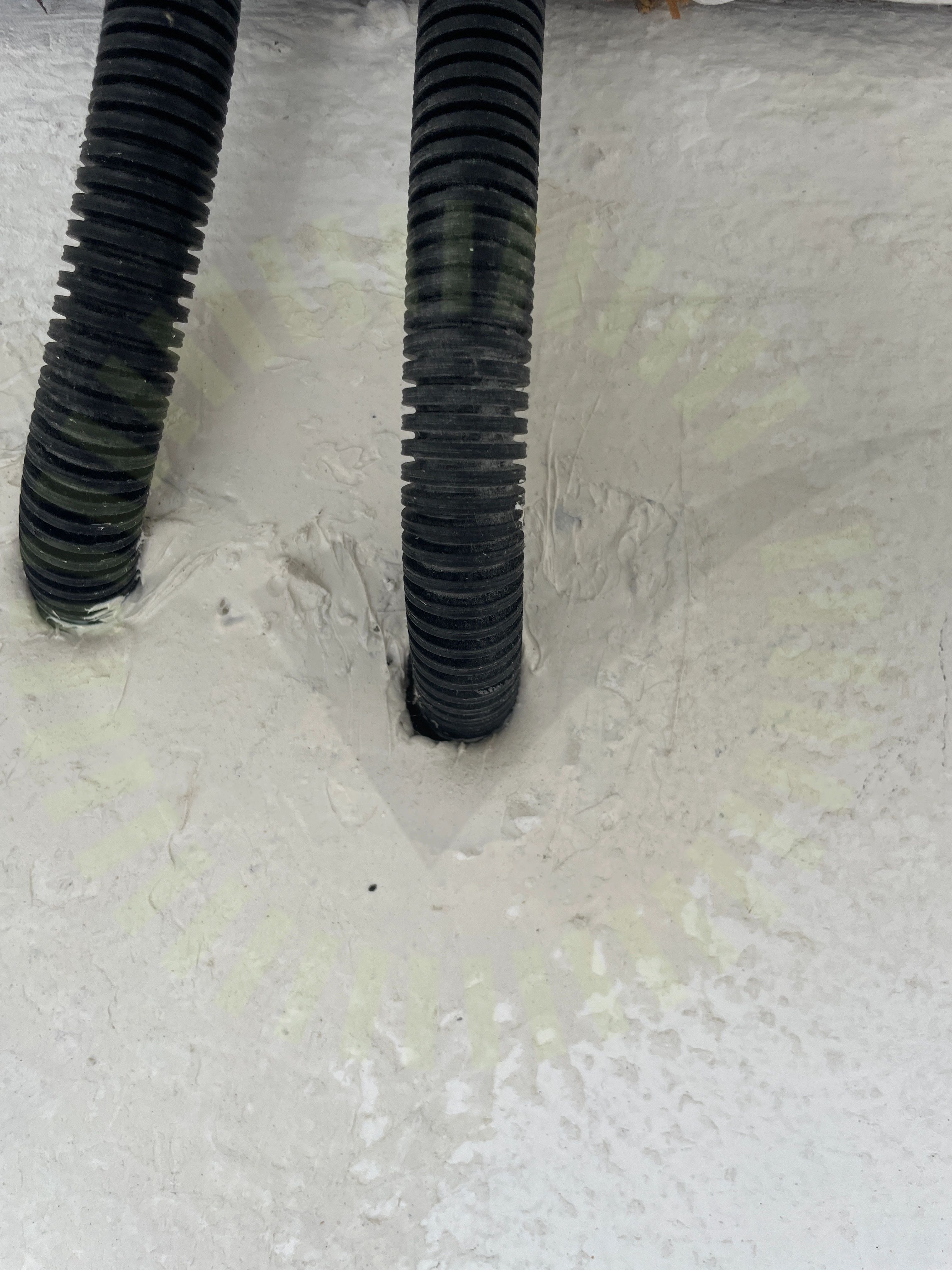

7.1 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

34/37

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/37

DC Max Ström

Strängdesign
