Besiktningsrapport

6.9

Installation genom

Raymond

Datum

26 januari 2023

Ort

Karlskrona, Blekinges län

Kabeluppfästning

Dragavlastade

Infästning Råspont

+ 8

78% godkända

22% ej godkända

Om installationen

Paneler

EcoDelta: ECO-395-415M-60SBF

Paneler

EcoDelta: ECO-395-415M-60SBF

Montagesystem

K2: SingleRail: CrossHook 3S

Montagesystem

Van der Valk: Clamp: Mebrane

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Installerad av Raymond som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Batteri (14)Betongtak, EcoDelta: ECO-395-415M-60SBF (10)Betongtak, K2: SingleRail: CrossHook 3S (21)Papptak, EcoDelta: ECO-395-415M-60SBF (10)Papptak, Van der Valk: Clamp: Mebrane (17)Varselmärkning (4)Växelriktare (29)

Batteri

Anmärkningar

2/14

1.1 Avstånd

Inte godkänd

Avstånd för nära till datarack.

Tillverkarens montageanvisningar

1.2 Skador

Inte godkänd

Repor finns på batteri.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/14

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Internet

Kabel

Kontakter

Rakt stående

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Betongtak, EcoDelta: ECO-395-415M-60SBF

Anmärkningar

2/10

2.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade .

SS 436 40 00 (522.8.3)

2.2 Fästens placering

Inte godkänd

Panel tillverkarens klämzoner följs ej. (250-350mm)

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

Dräneringshål

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Betongtak, K2: SingleRail: CrossHook 3S

Anmärkningar

5/19

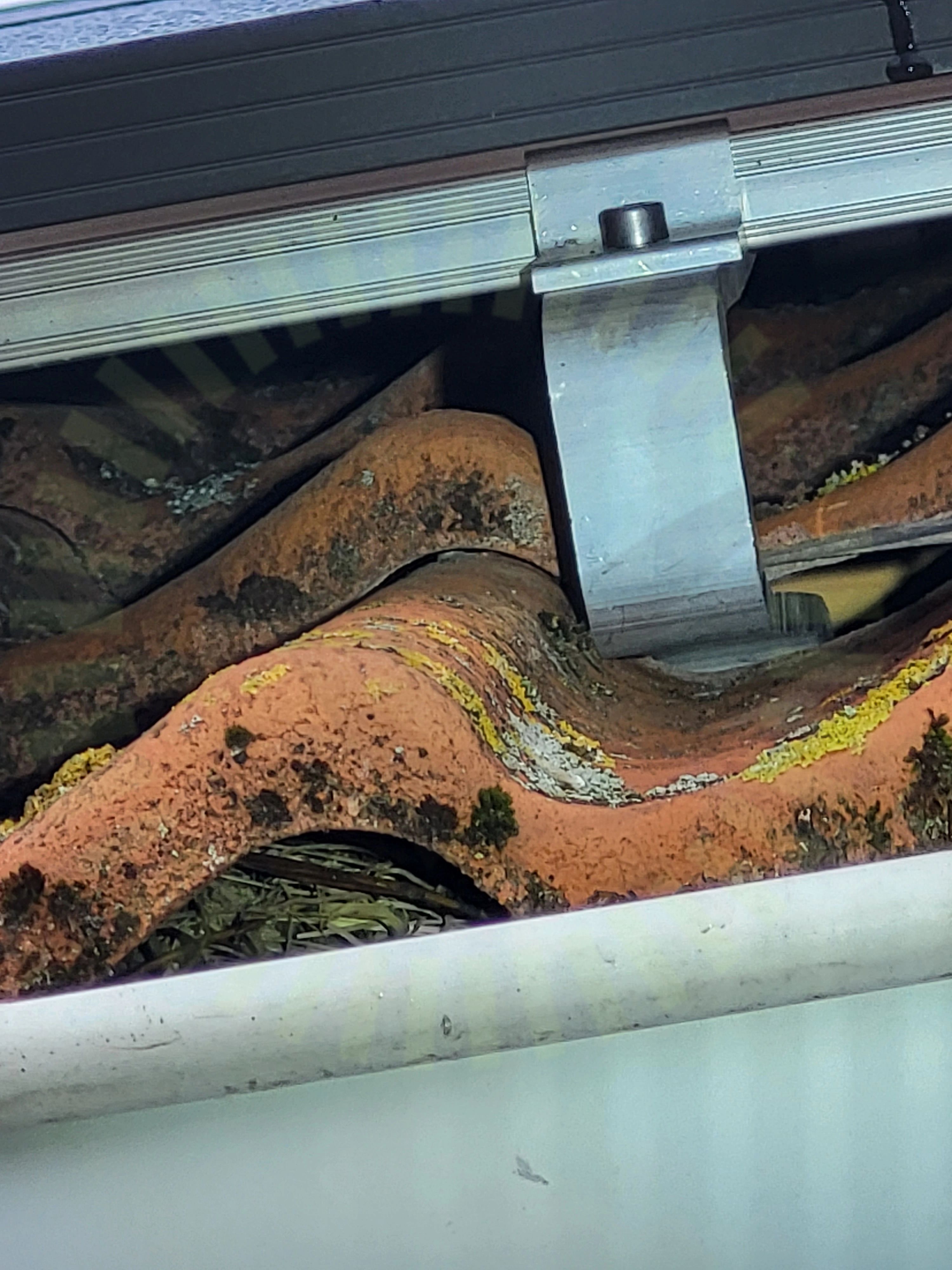

3.1 Takpannor under betongkrok

Inte godkänd

Krok ligger för nära panna på sidan.

SingleRail System with roof hooks ASSEMBLY MANUAL, sidan 13

3.2 Infästningarnas CC mått

Inte godkänd

Projektering felaktig. Uppmätt mått 1200mm.

Tillverkarens anvisningar

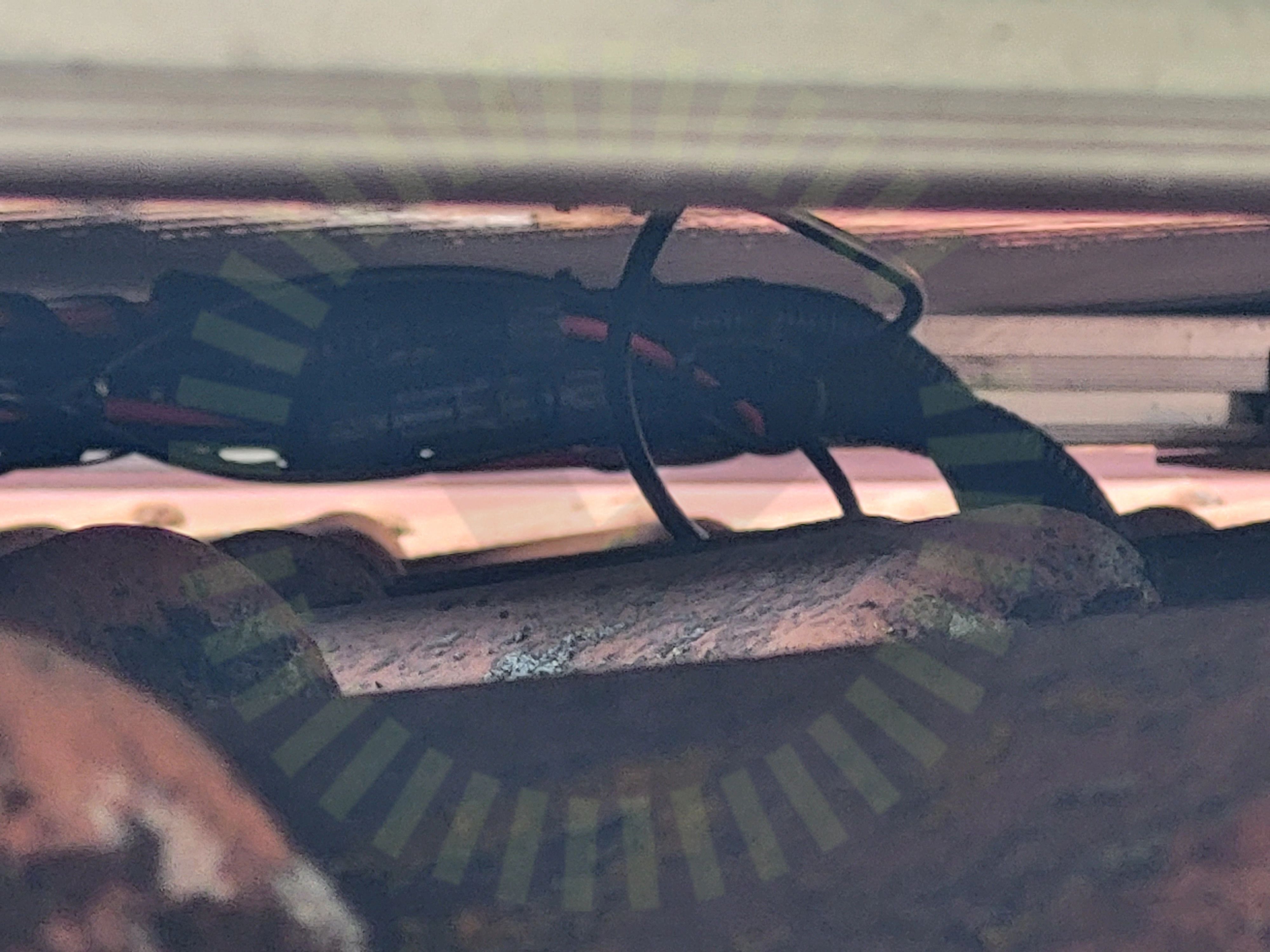

3.3 Kabeluppfästning

Inte godkänd

Vissa kablar hänger löst.

SS 436 40 00 (712.521.101 och 522.8.4)

3.4 Skenornas överhäng

Inte godkänd

Projektering felaktig. Uppmätt mått 400mm

Tillverkarens anvisningar

3.5 Snö- och Vindlastberäkning

Inte godkänd

Vind och lastberäkning stämmer ej.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/19

Främmande material

Förutsättningar

Infästningar i takstol

Mittklämmor

Shims

Skador

Skarp kant

Skenornas infästning

Skenskarvar

Skydd

Slutklämmor

Urspårning av betongpannor

Väderbeständigt material

Ej tillgängligt vid besiktning

1/19

Takgenomföring

Papptak, EcoDelta: ECO-395-415M-60SBF

Anmärkningar

2/10

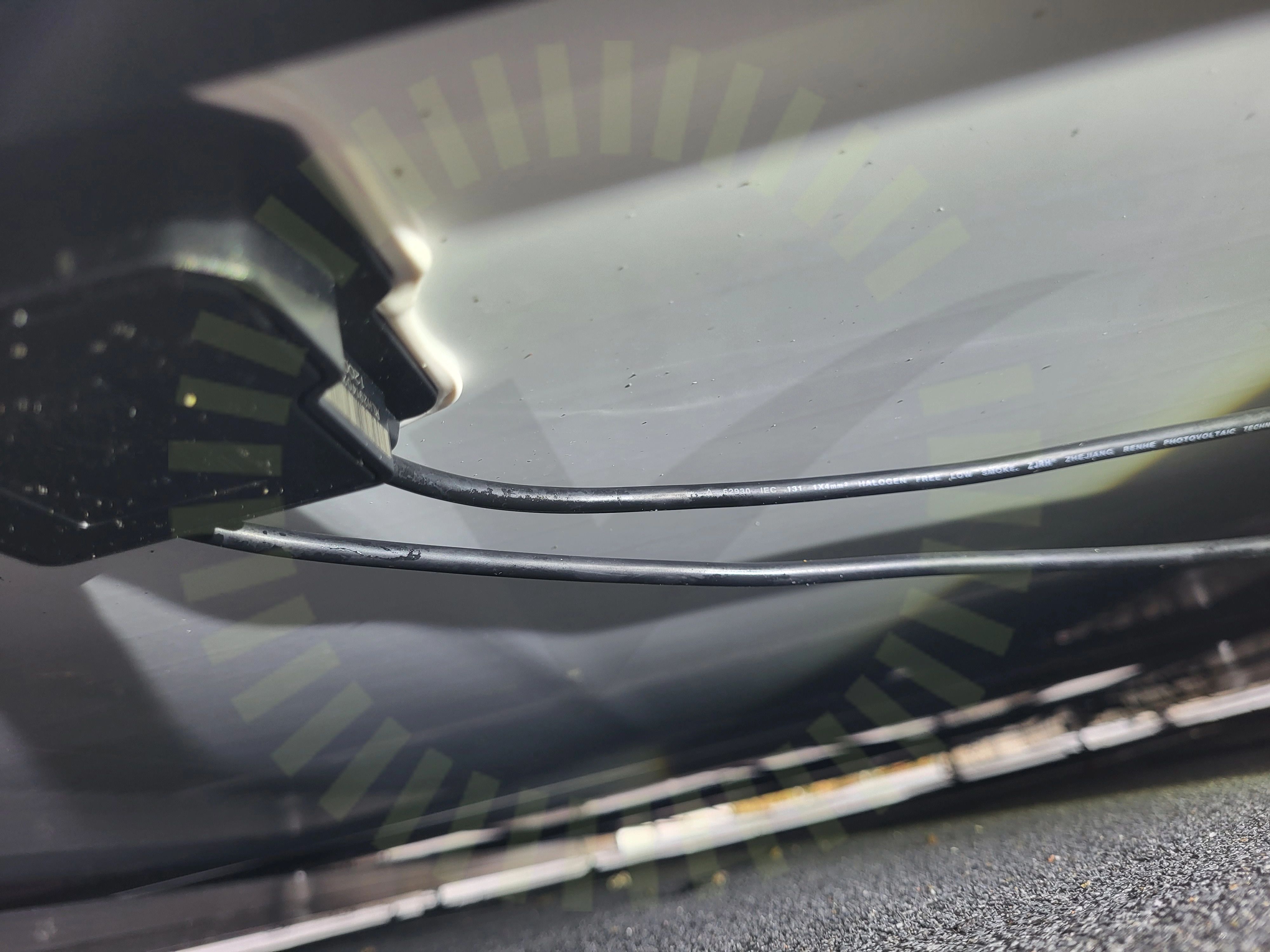

4.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

4.2 Fästens placering

Inte godkänd

Panel tillverkarens klämzoner följs ej. (380-240mm.)

Tillverkarens anvisningar

Godkända kontrollpunkter

8/10

Dräneringshål

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Papptak, Van der Valk: Clamp: Mebrane

Anmärkningar

8/16

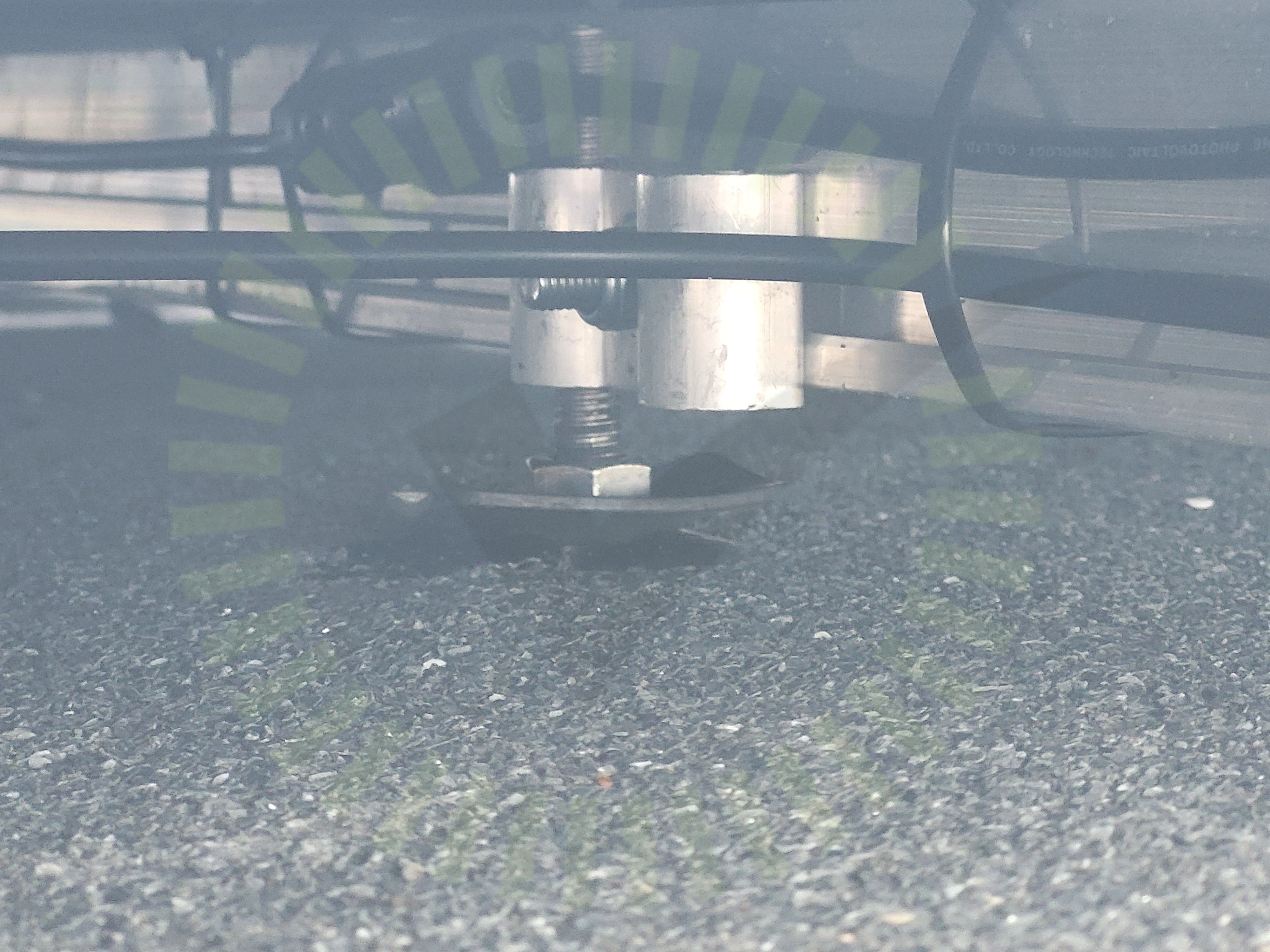

5.1 Infästning Råspont

Inte godkänd

Inte rätt infästning enligt bild.

Van der Valk Manual, Clamp Membrane, v02-2020

5.2 Infästningarnas CC mått

Inte godkänd

Avstånd mellan infästningar är 1400mm.

Van der Valk Manual, Clamp Membrane, v02-2020

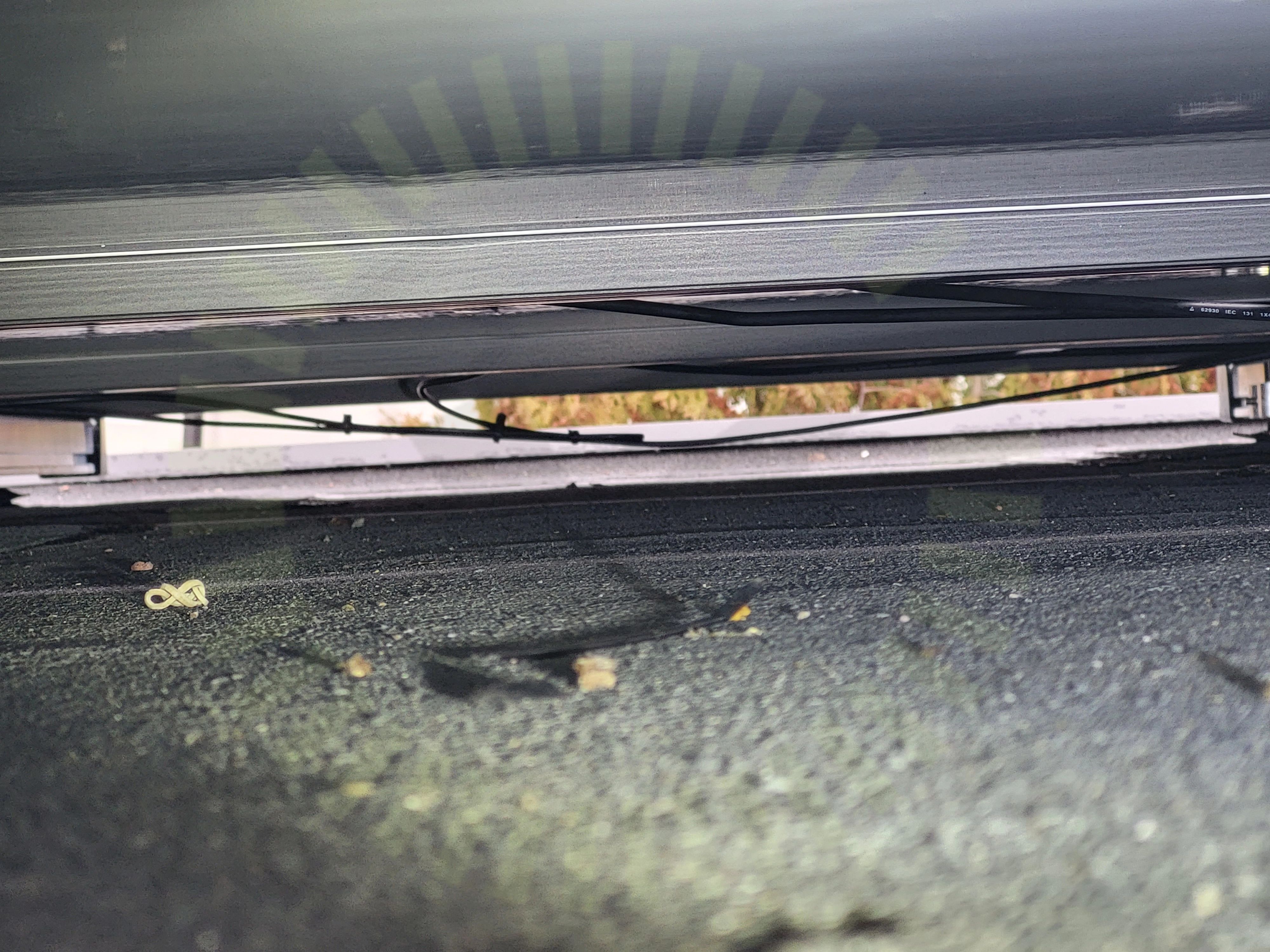

5.3 Kabeluppfästning

Inte godkänd

Kablar är ej ordentligt uppfästa överallt.

SS 436 40 00 (712.521.101 och 522.8.4)

5.4 Skenornas infästning

Inte godkänd

Inte fästena enligt bild .

Van der Valk Manual, Clamp Membrane, v02-2020

5.5 Skenornas överhäng

Inte godkänd

Skenans överhäng uppmätt till 410mm. Lastberäkning stämmer ej .

Van der Valk Manual, Clamp Membrane, v02-2020

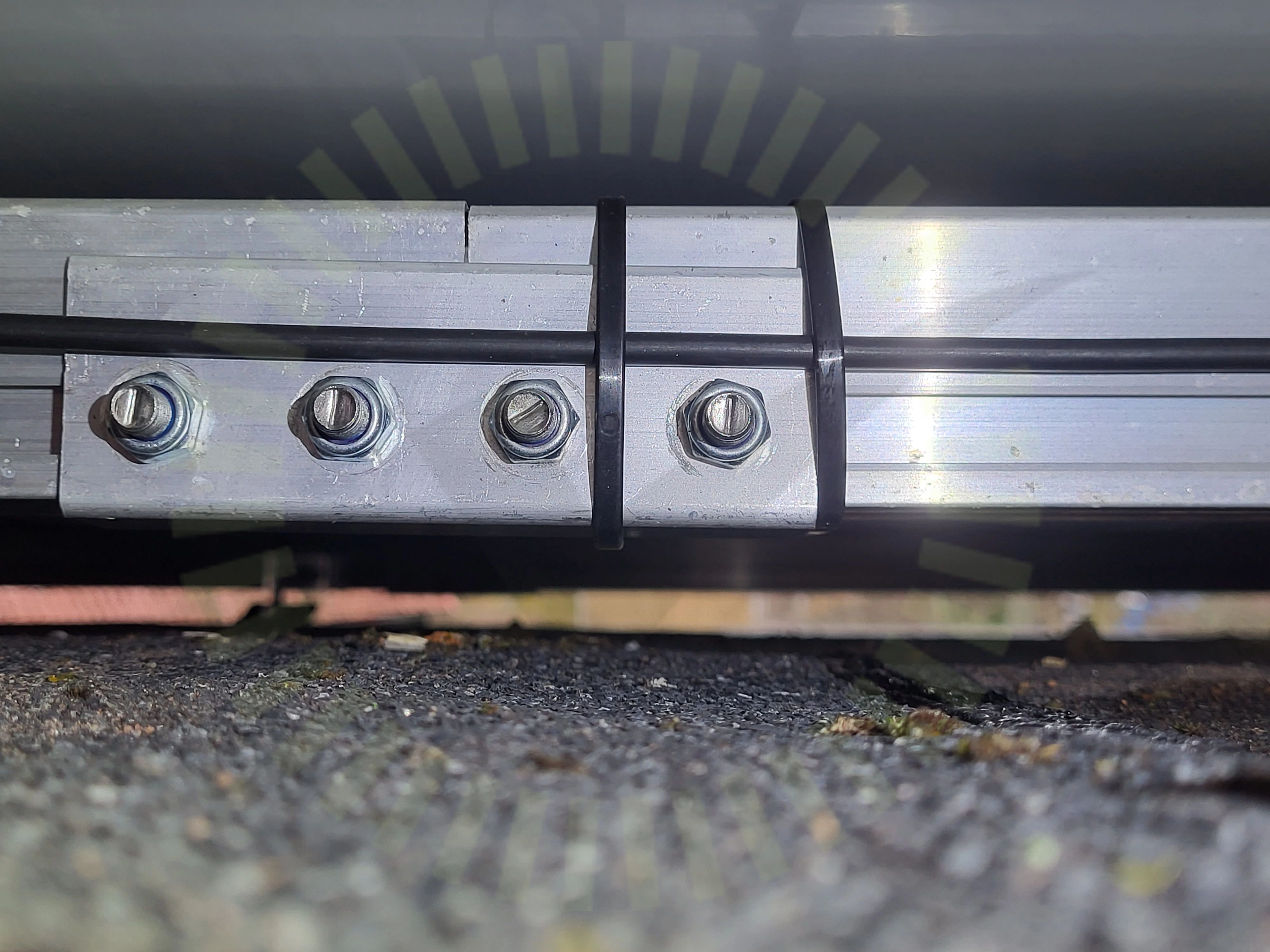

5.6 Skenskarvar

Inte godkänd

T-bultar är ej rätt placerade.

Van der Valk Manual, Clamp Membrane, v02-2020

5.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

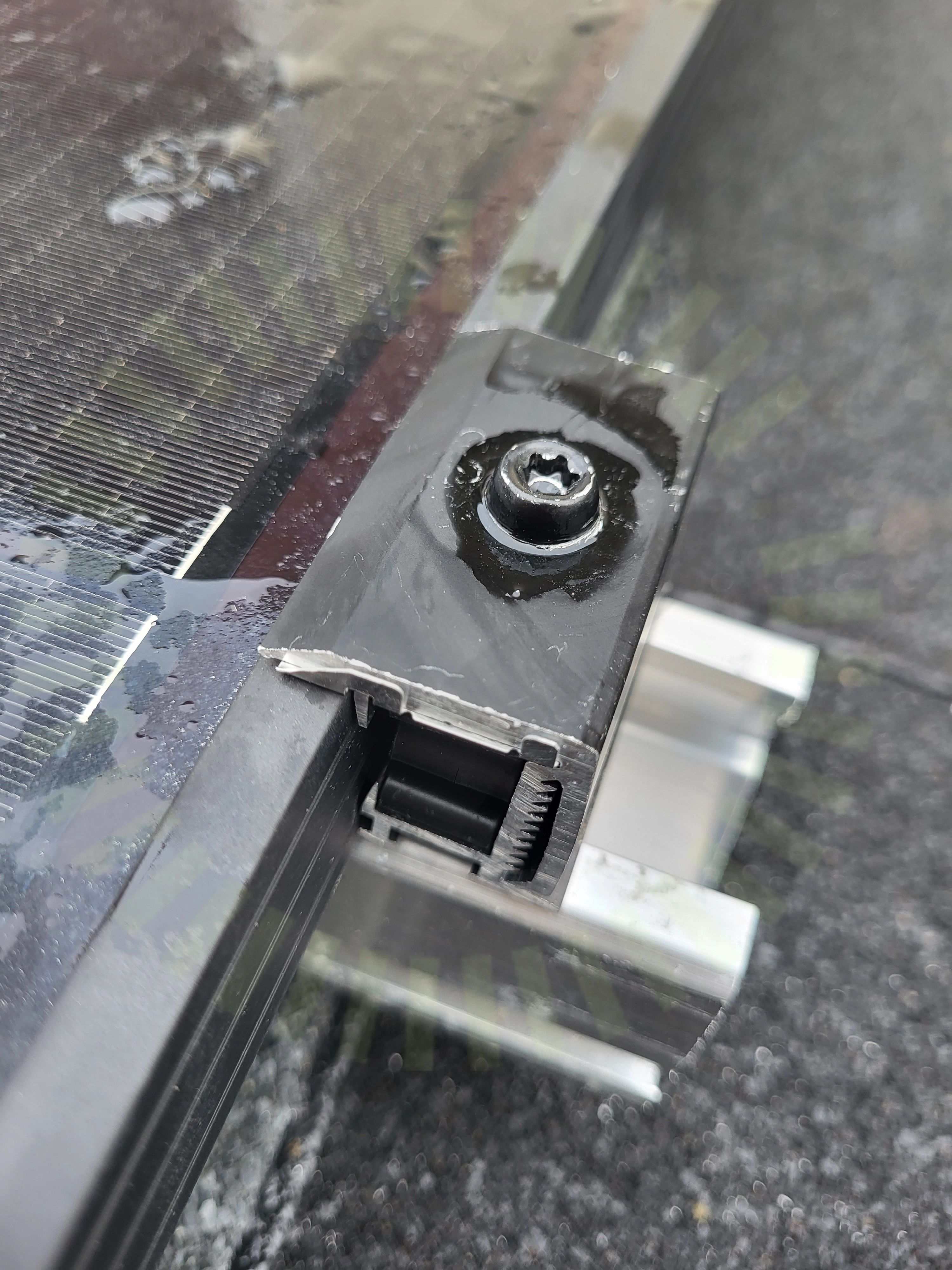

5.8 Ändklämmor

Inte godkänd

Fästena är dragna för hårt vilket gör att skruven har borrat sig ner i fästena.

Van der Valk Manual, Clamp Membrane, v02-2020

Godkända kontrollpunkter

8/16

Främmande material

Mittklämmor

Shims

Skador

Skarp kant

Skydd

Svetsning av papp

Väderbeständigt material

Varselmärkning

Anmärkningar

2/4

6.1 Informering av solceller

Inte godkänd

Skylt finns men ej uppsatt.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

6.2 Varning för likspänning

Inte godkänd

Varning likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/29

7.1 AC Anslutning

Inte godkänd

Förskruvning är ej åtdragen samt att låsskruvar ej är ispända.

Huawei User Manual Issue 04 (2021-08-10), Sida 36-39

Godkända kontrollpunkter

28/29

AC Böjradie

AC Förläggning

AC Genomföringar

AC kabel skarp kant

AC Skador på kabel

Avstånd

Avstånd till hav

Brännbart underlag

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Fastsäkring av produkt

Huvudsäkring

Infästning

Internet

Kabel

Kontakter

Ledare fastspända

Märkning

Mätprotokoll DC

PE Chassi

Skador

Strängschema

Säkring

Ventilation

Vinkel
