Besiktningsrapport

9.7

Installation av

Solvision

Datum

6 september 2023

Ort

Järna, Stockholms län

Kontaktdon

Föremål mot bakstycke

Placering

+ 2

89% godkända

11% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Weland Stål: Läktfästen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Undercentral

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Panntak, DMEGC: DM(XXX)M10-54HBB/-V (16)Panntak, Weland Stål: Läktfästen (29)Undercentral (10)Varselmärkning (5)Växelriktare (34)

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Panelerna som är monterade är andra än de offererade. Kund ej medveten om byte.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3

Strängschema

Panntak, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

2/16

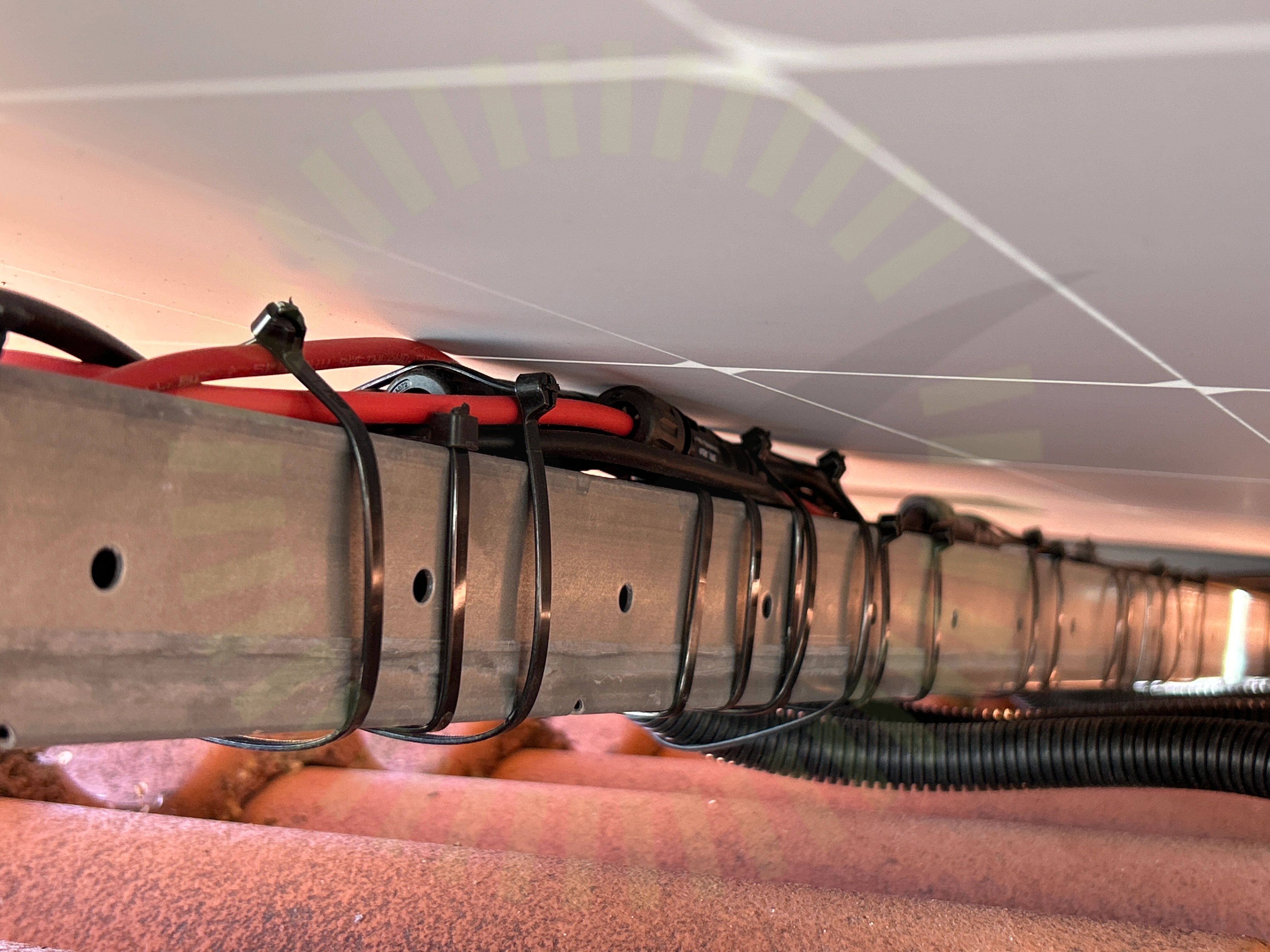

2.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

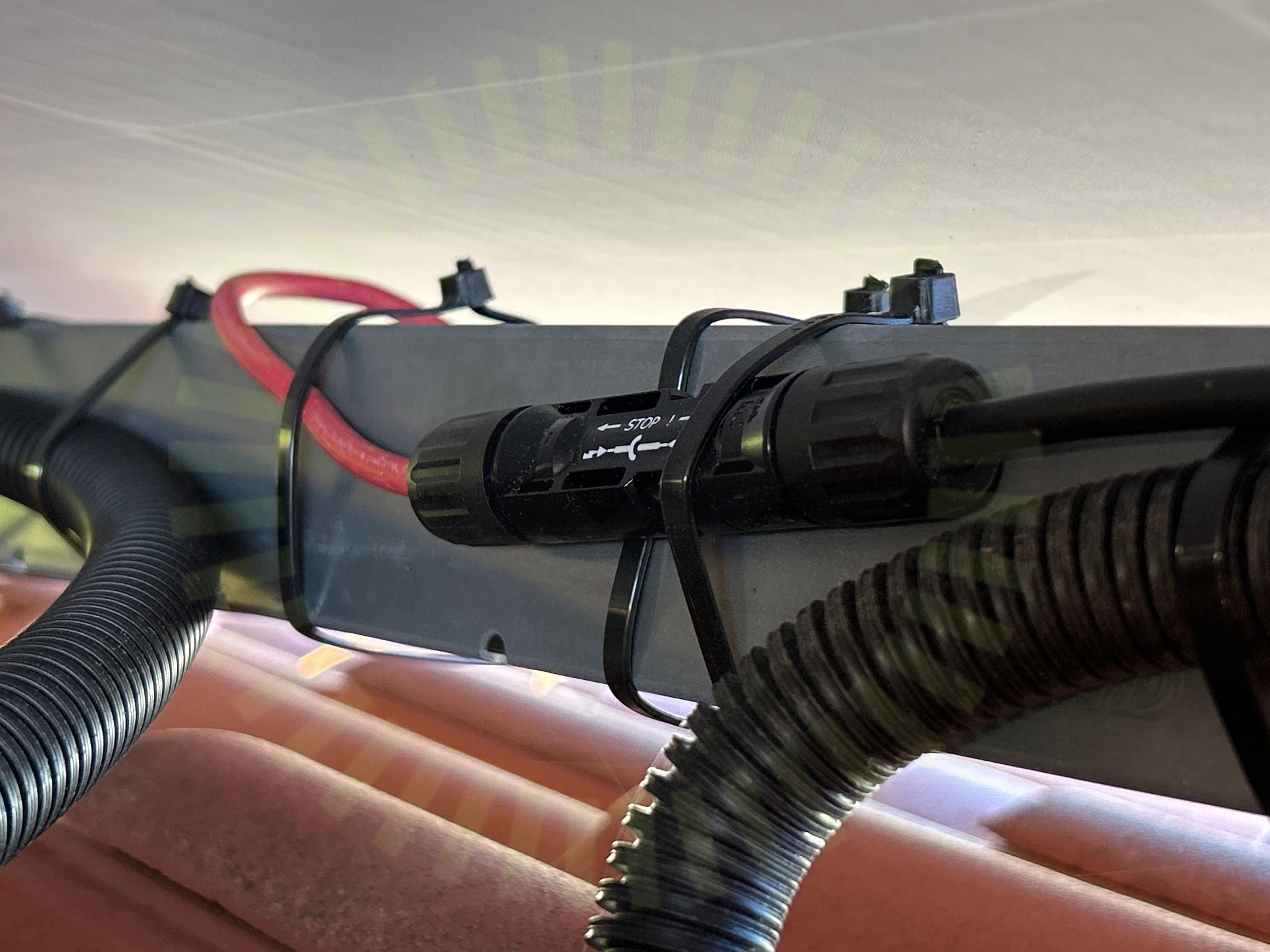

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Klämmans överlappning

Klämmornas storlek

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Panntak, Weland Stål: Läktfästen

Anmärkningar

3/25

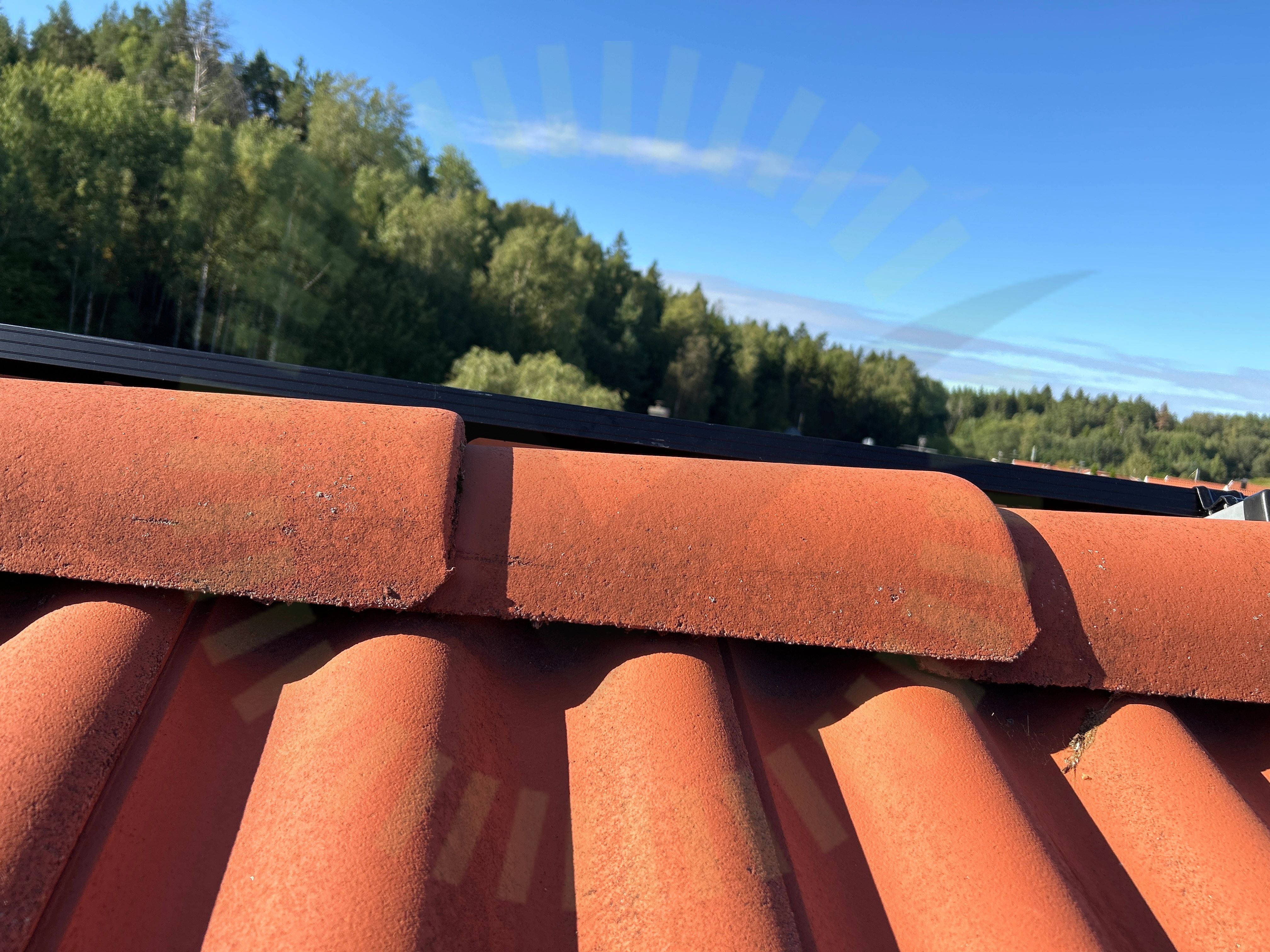

3.1 Placering

Inte godkänd

Panelerna är placerade precis högre än vad nockpannan är.

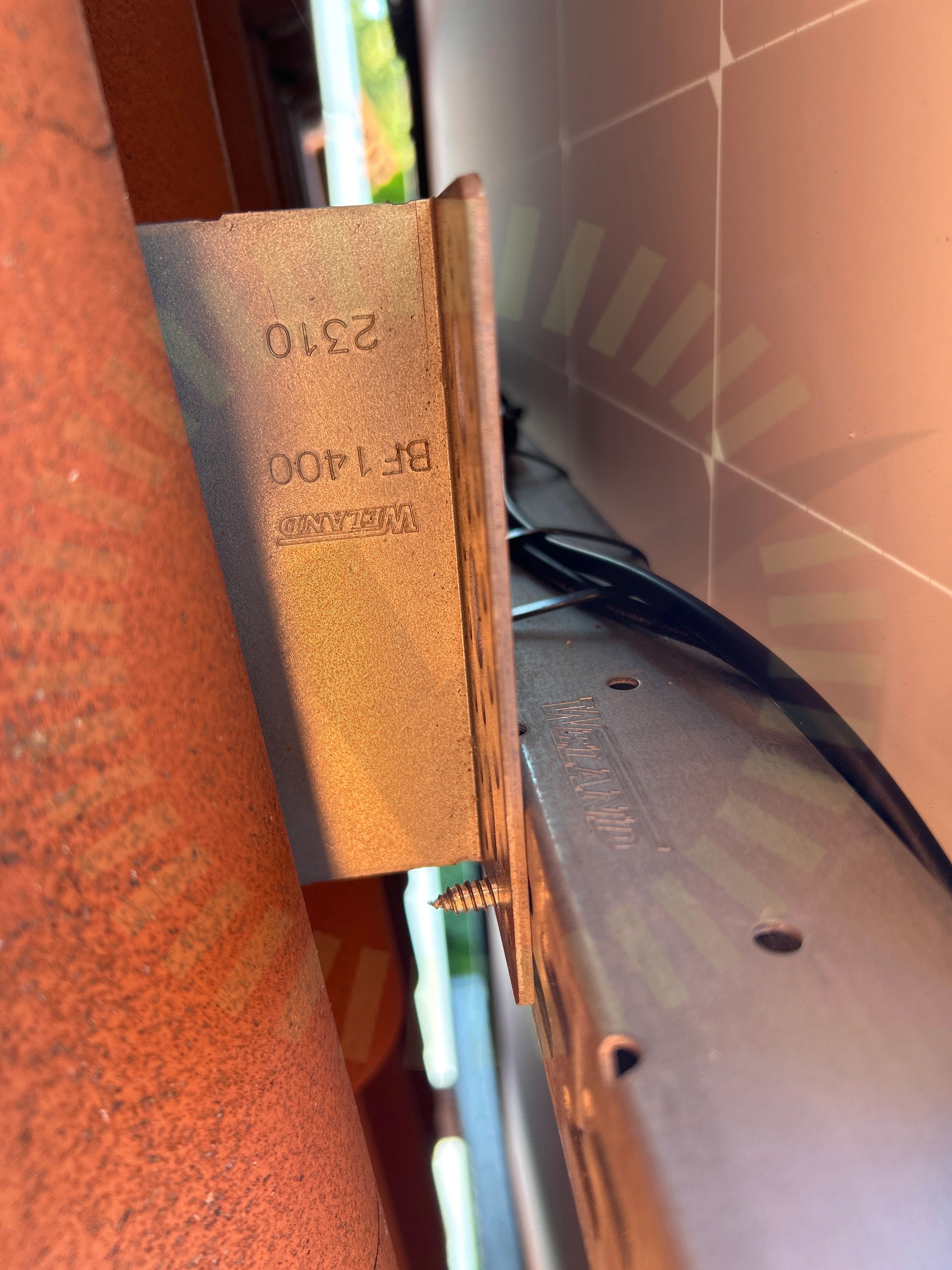

3.2 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

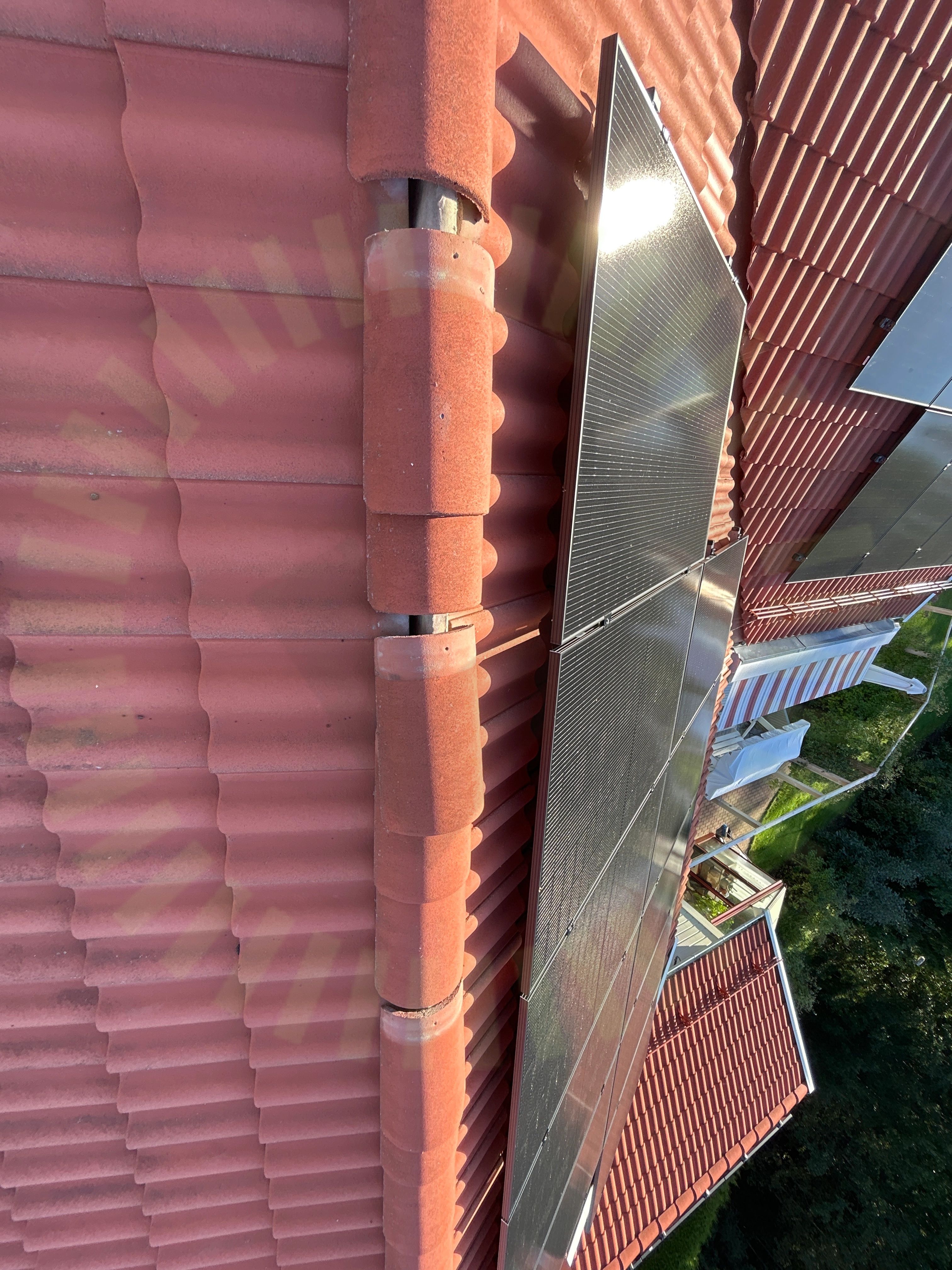

3.3 Återställande av takpannor

Inte godkänd

Nockpannor som ligger ovanom takkrokar är lösgjorda och inte återställda

Godkända kontrollpunkter

21/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Läktinfästning

Mittklämma skruv

Mittklämmor

Skador

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/25

Tvådelad Takkrok

Undercentral

Anmärkningar

1/8

4.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

7/8

Brytare

Böjradie

Infästning

IP-Klassning

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/34

6.1 DC Kablage skydd

Inte godkänd

DC kablage ligger mot vass kant där kabelskydd slutar. Det finns synligt skav på dc kablaget.

6.2 Markrör

Inte godkänd

Markrör ej tätade.

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Likspänningskomponenter

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
