Besiktningsrapport
7.9
Installation av
Arba Solar
Datum
10 juli 2023
Ort
Tygelsjö, Skåne län
Stress på kontakter
Panelkablagets böjradie
Kopplingslåda
+ 15
76% godkända
24% ej godkända
Om installationen
Paneler
Denim: U M3 405-410 108H
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SG15-20RT
Tillbehör
Undercentral
Tillbehör
Smartmätare: CHINT DTSU666
Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
3/4
1.1 Dubbel matning
Rekommendation
Då växelriktare är inkopplat direkt på fasadmätarskåpets plintar, så kan kablage in i bostadshus bli överbelastat då det är dubbel matning (25A+25A). Riskanalys och dokumentation för att kablage klarar av denna belastning saknas.
1.2 Mätprotokoll DC
Rekommendation
Enbart foto på voltmätare vid mätning av slingor, men mätvärden är ej inlagt i egenkontrollen.
1.3 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/4
Tak 1, Denim: U M3 405-410 108H
Anmärkningar
4/14
2.1 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

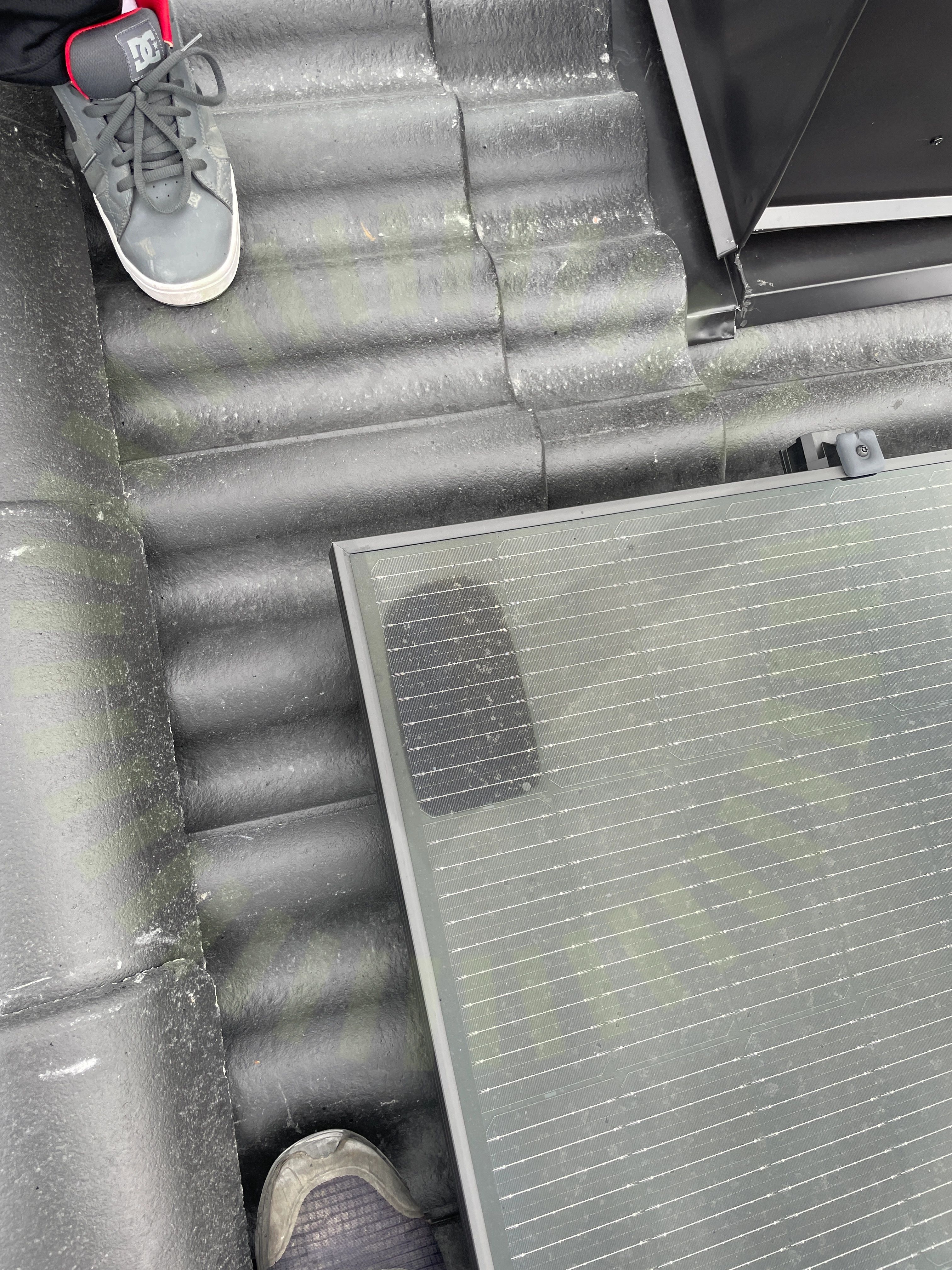

2.2 Punktbelastning
Inte godkänd
Panelernas framsida har utsatts för punktbelastning.

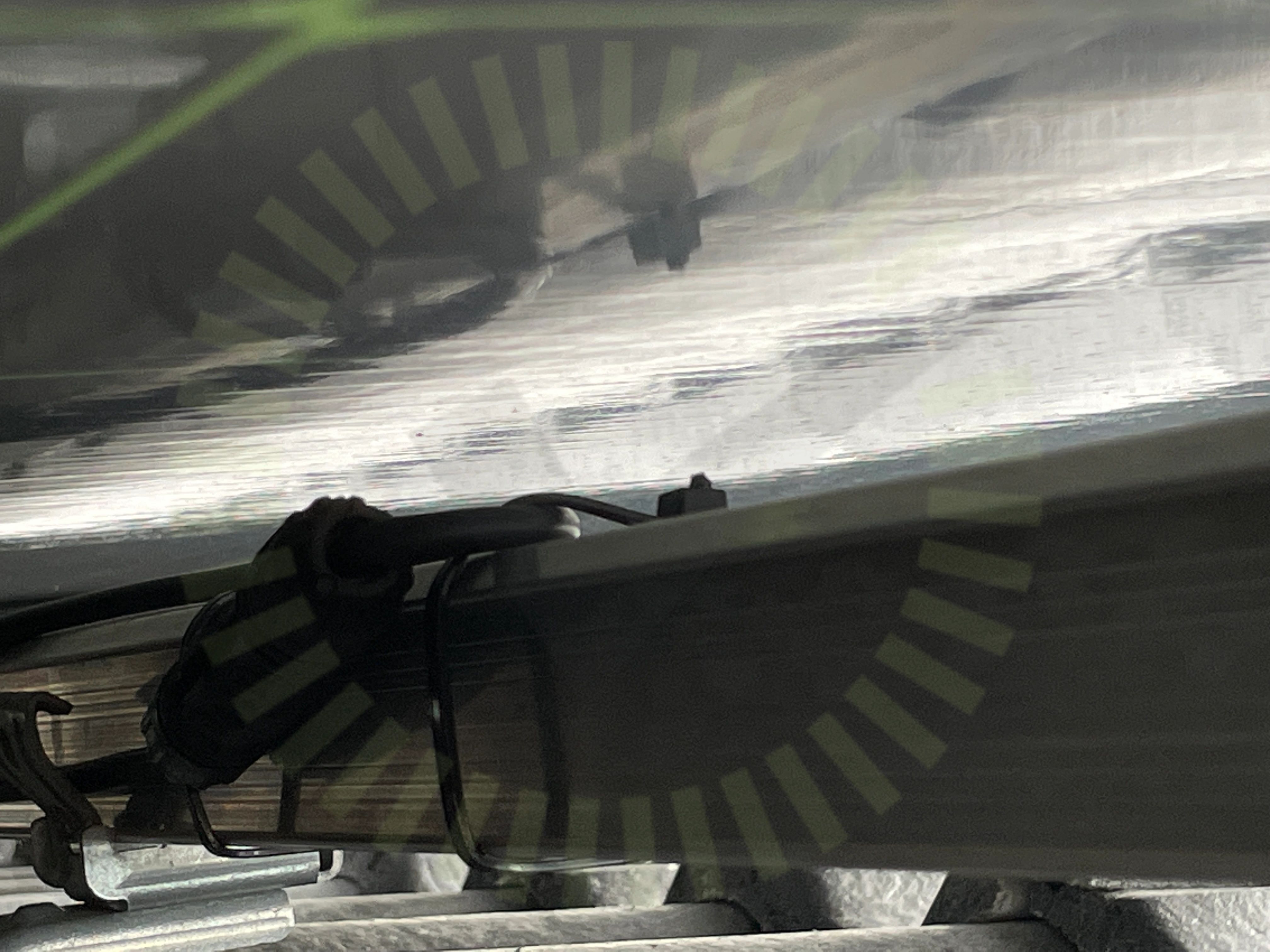

2.3 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

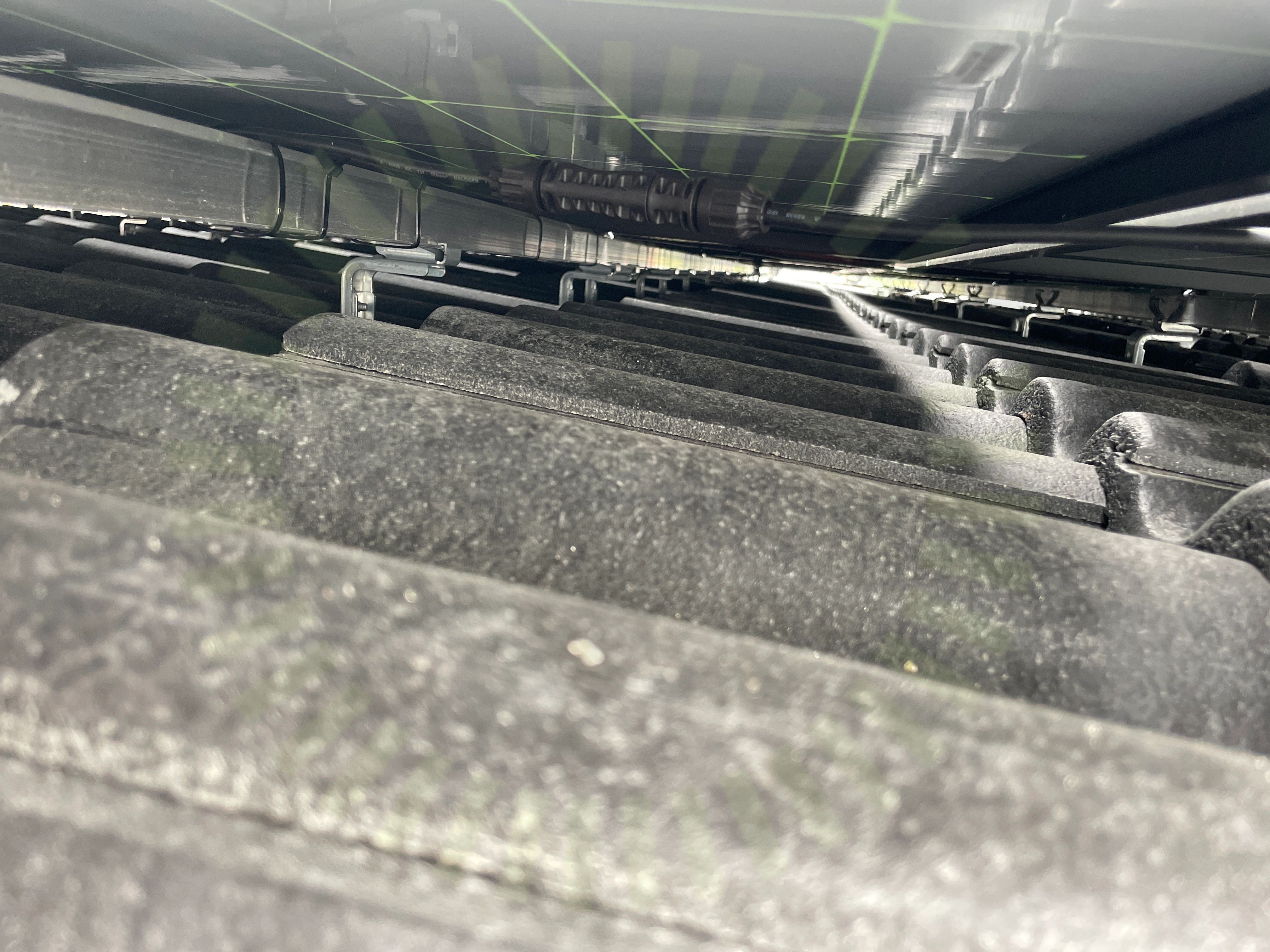

2.4 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
10/14
Tak 1, ESDEC Lutande Panntak
Anmärkningar
4/26

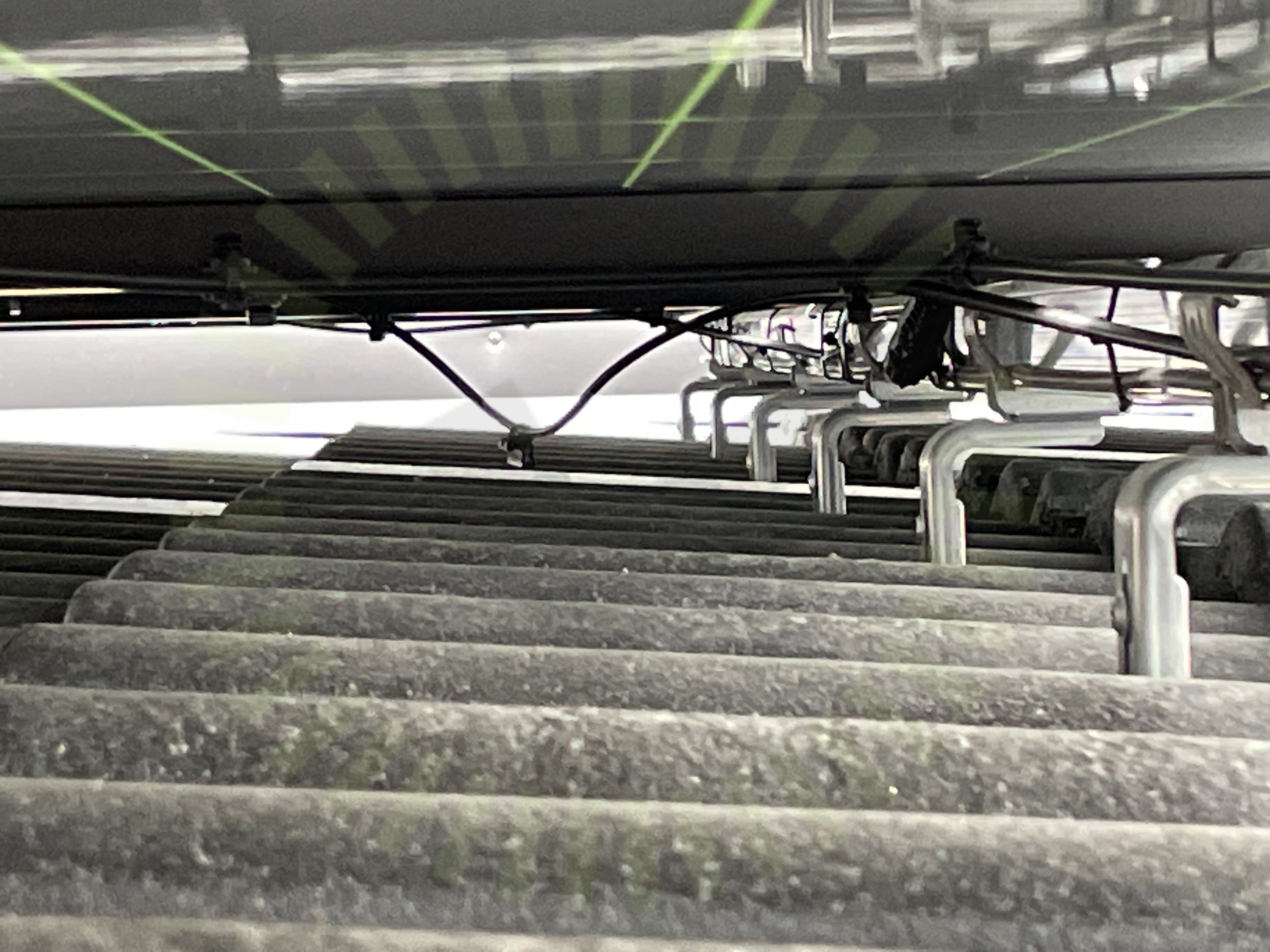

3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

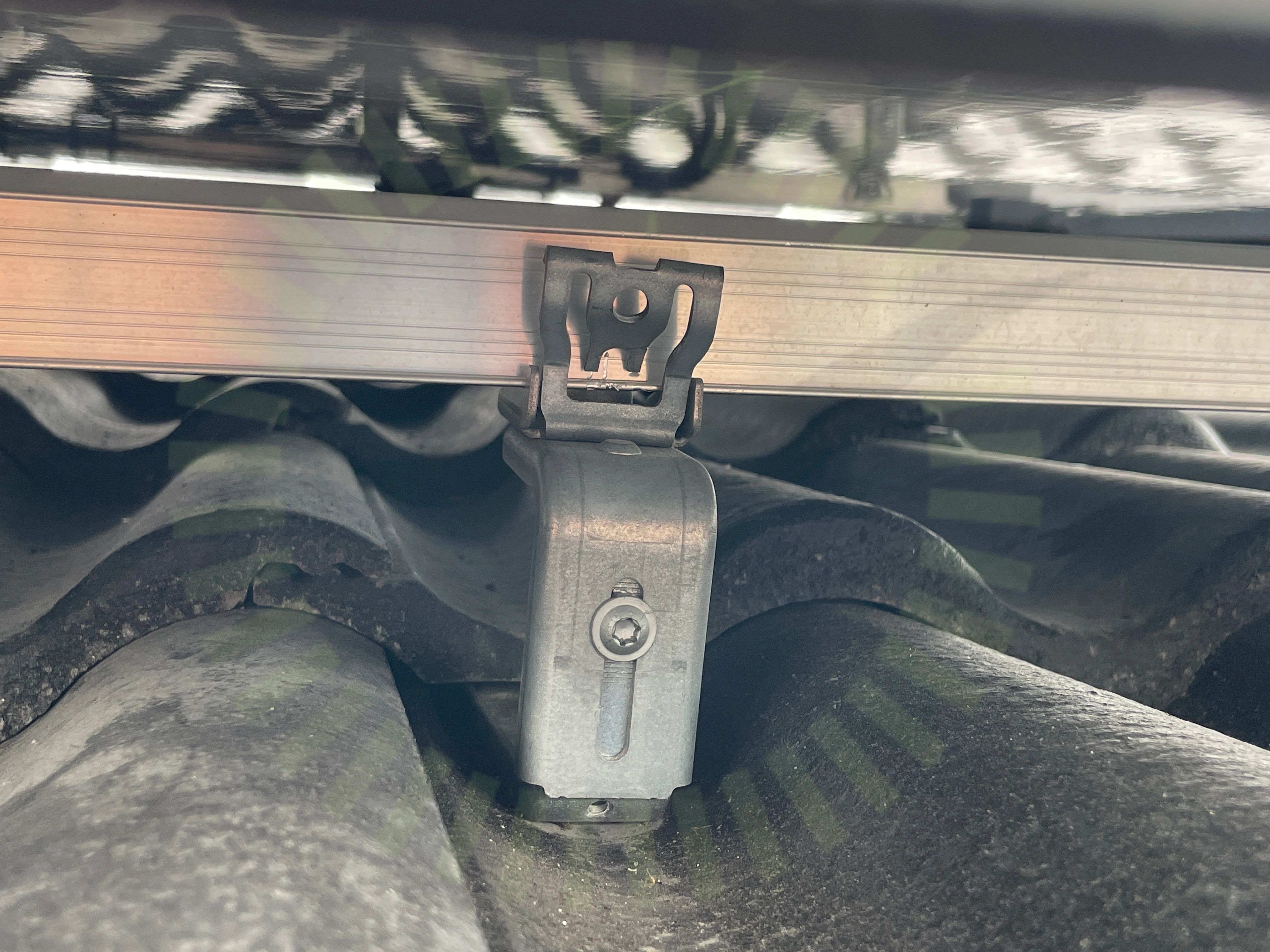

3.2 Skenornas infästning
Inte godkänd
Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

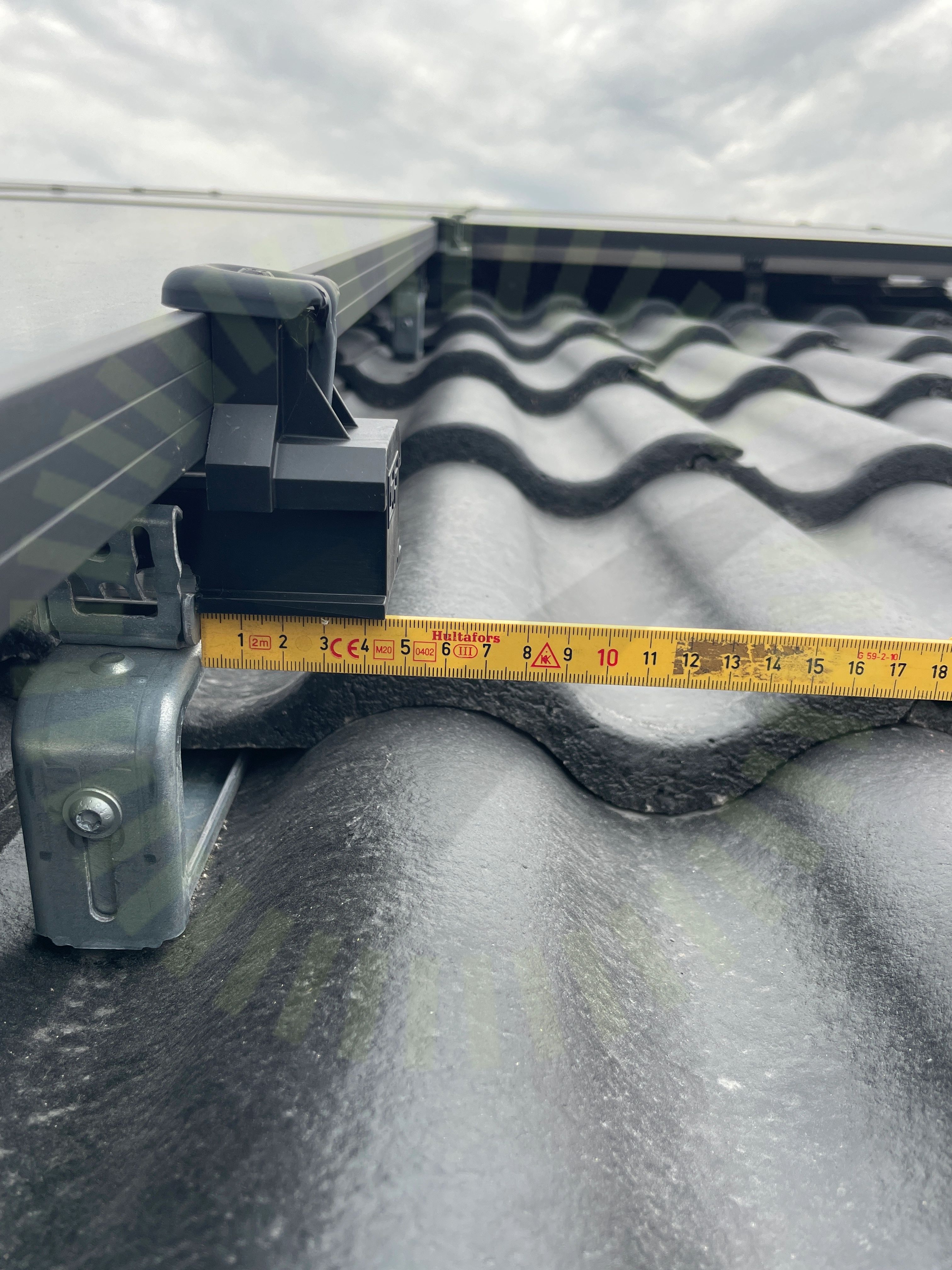

3.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

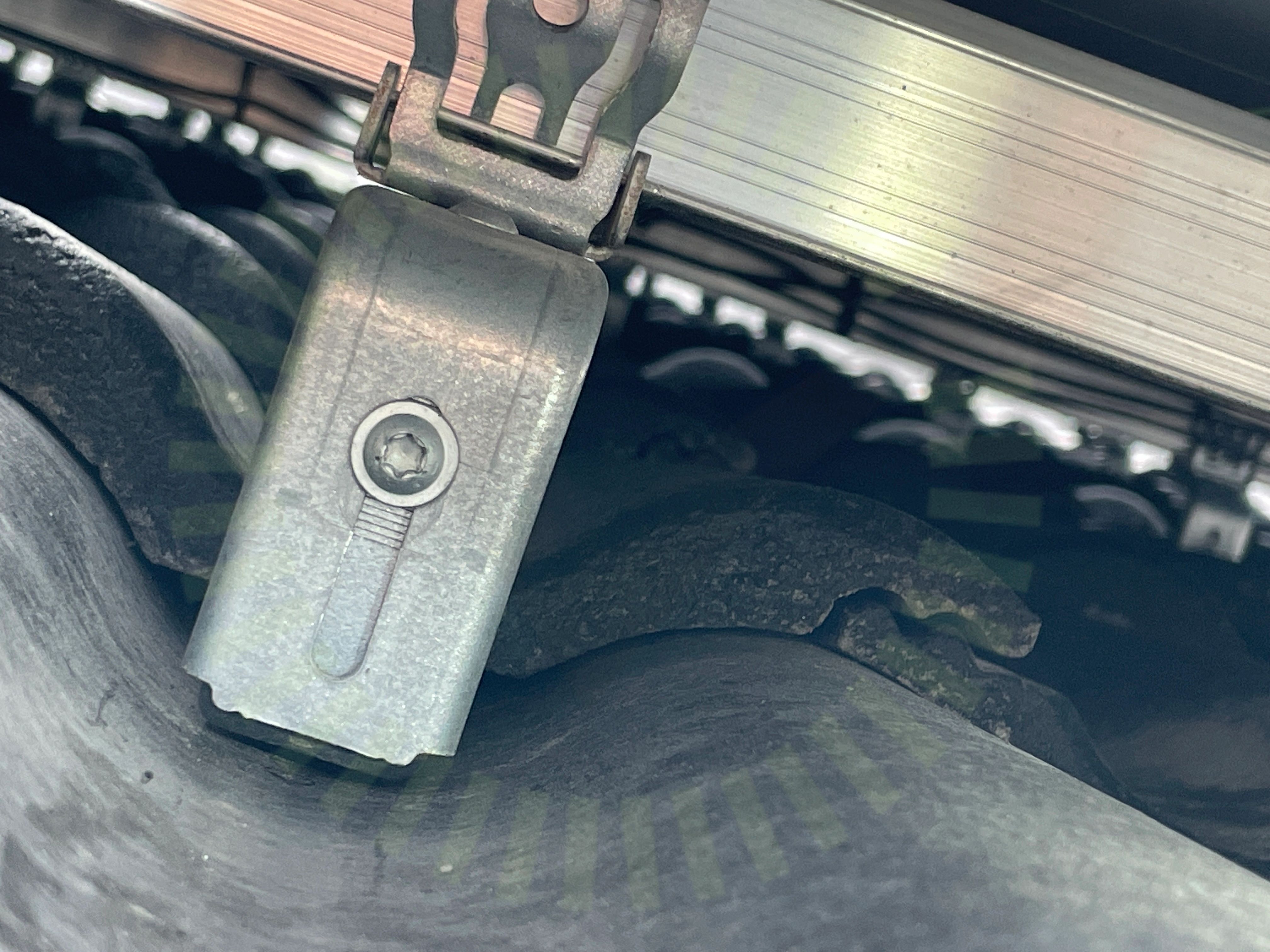

3.4 Underliggande takpanna
Inte godkänd
Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.
Godkända kontrollpunkter
22/26
Undercentral
Anmärkningar
3/8

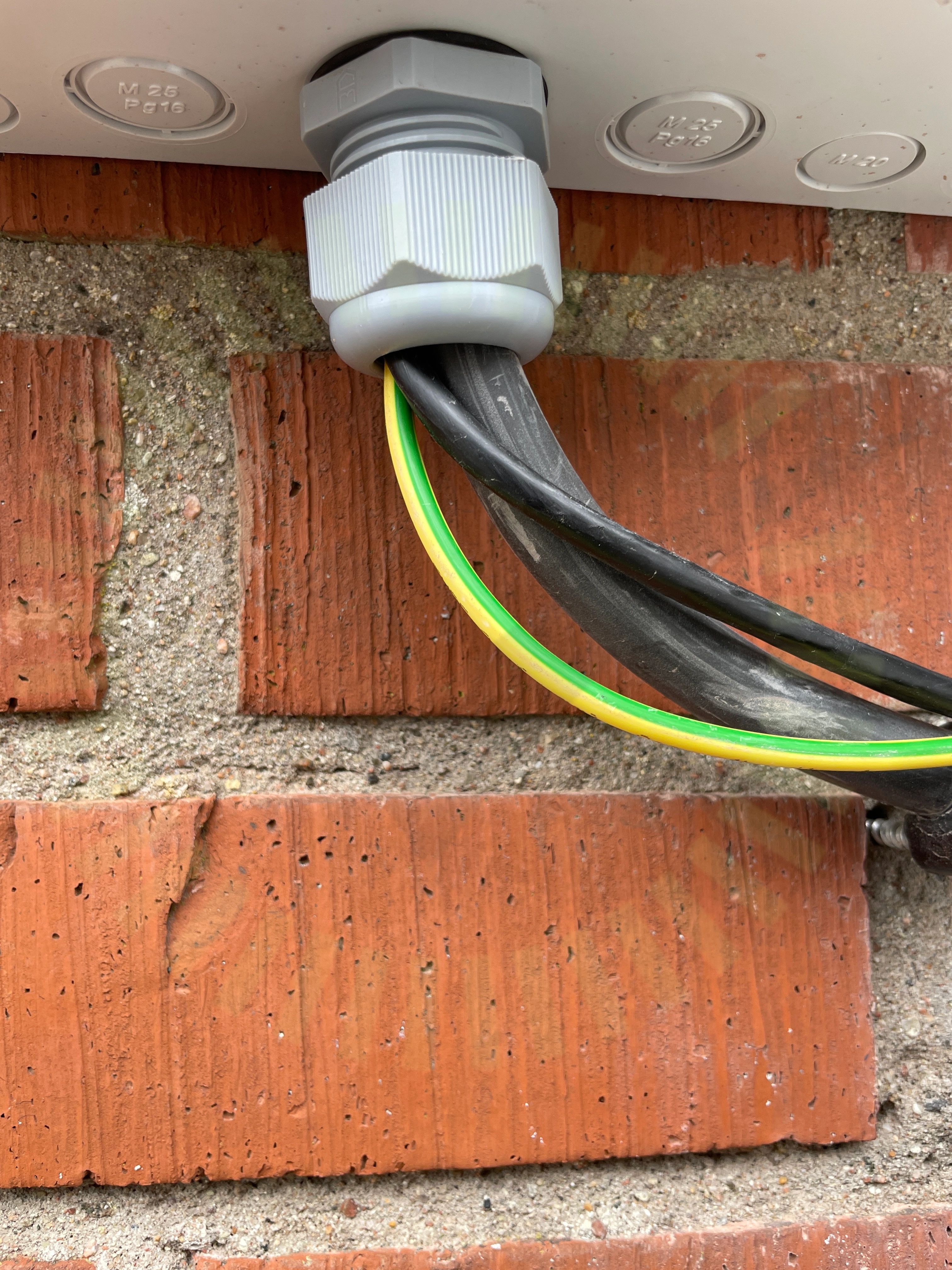

4.1 Förskruvningar
Inte godkänd
3 kablar i förskruvning som endast är anpassad för en kabel.

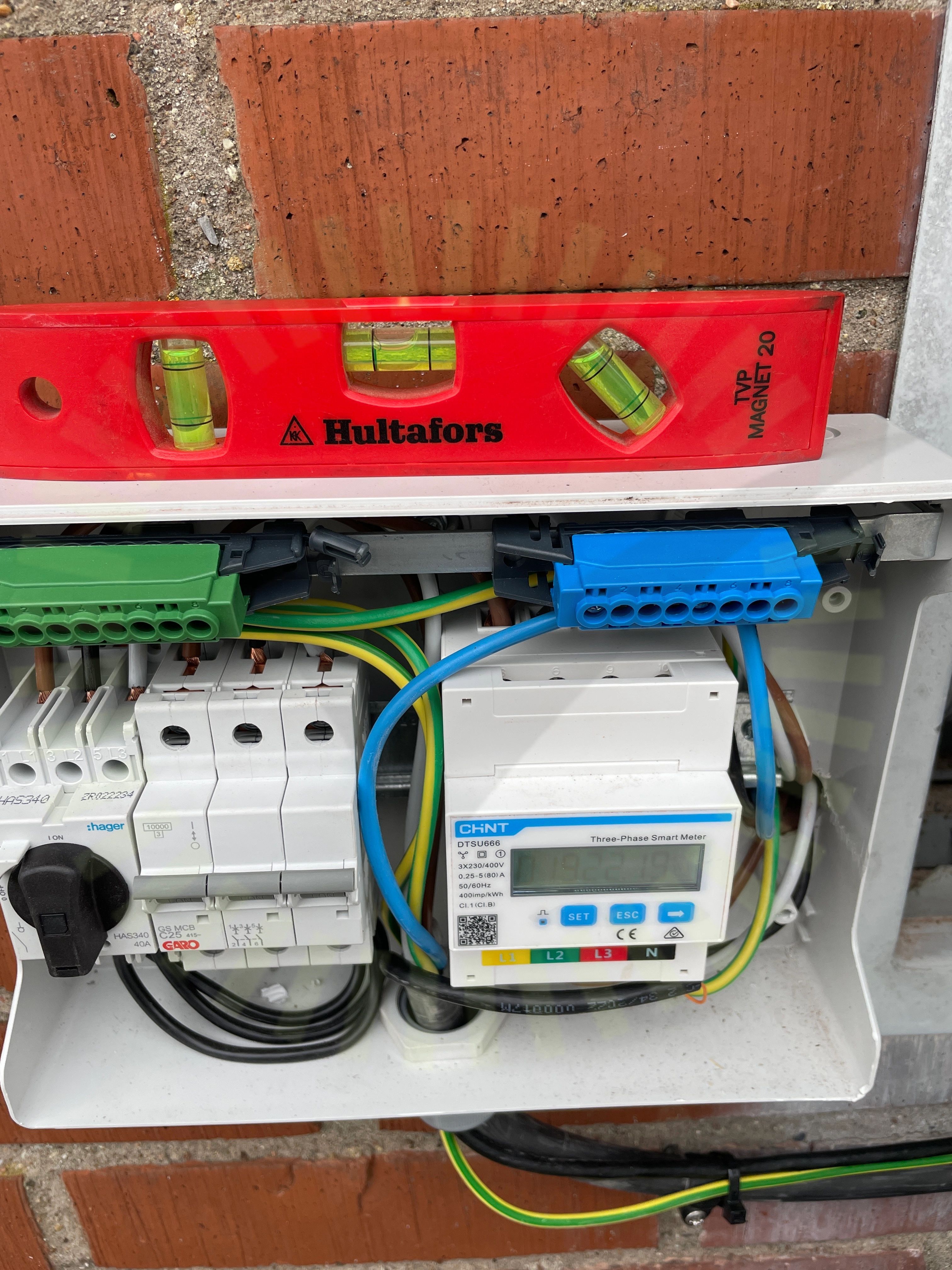

4.2 Infästning
Inte godkänd
Kapsling är inte rakt monterad.

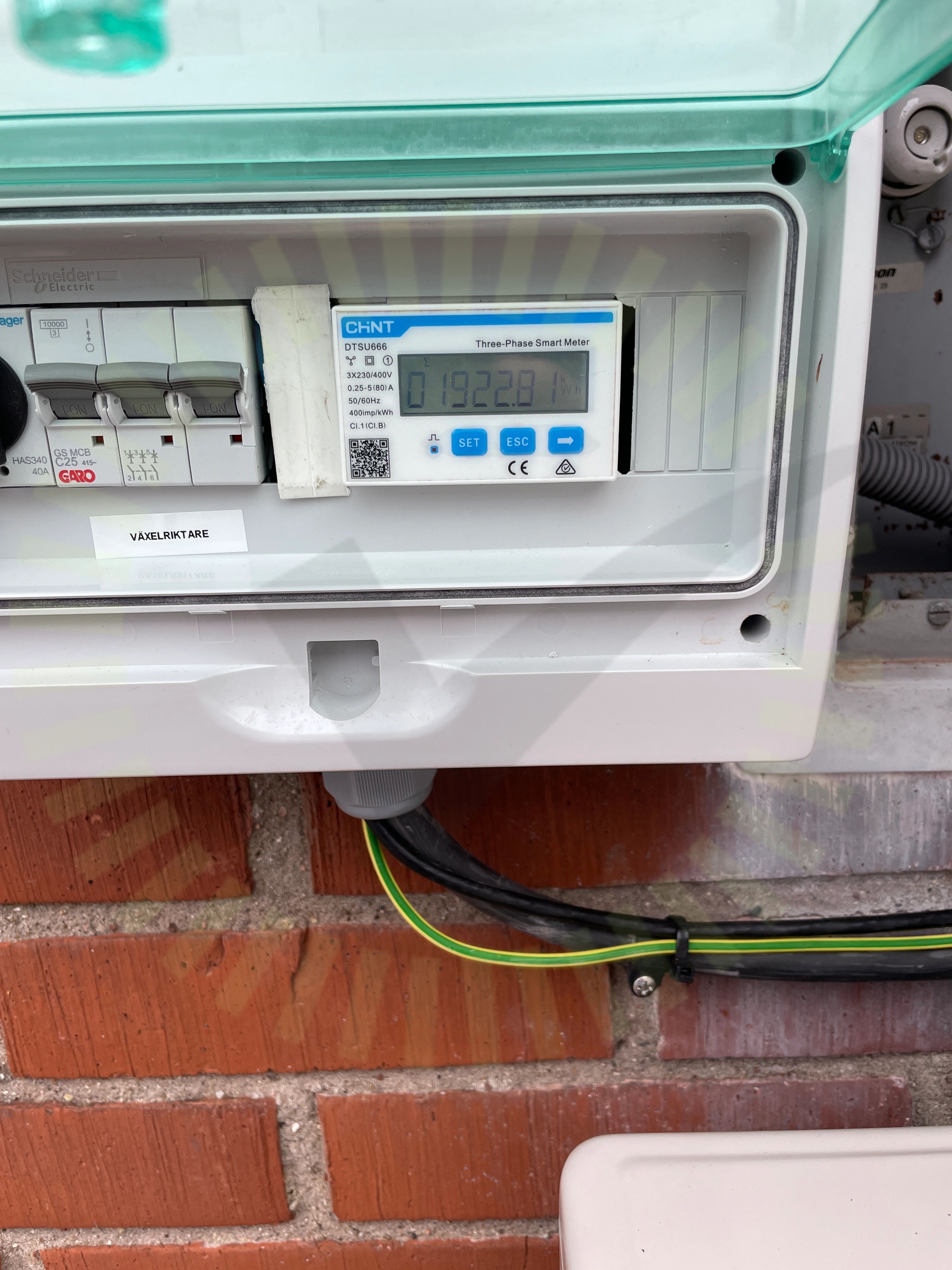

4.3 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
Godkända kontrollpunkter
5/8
Varselmärkning
Anmärkningar
1/5

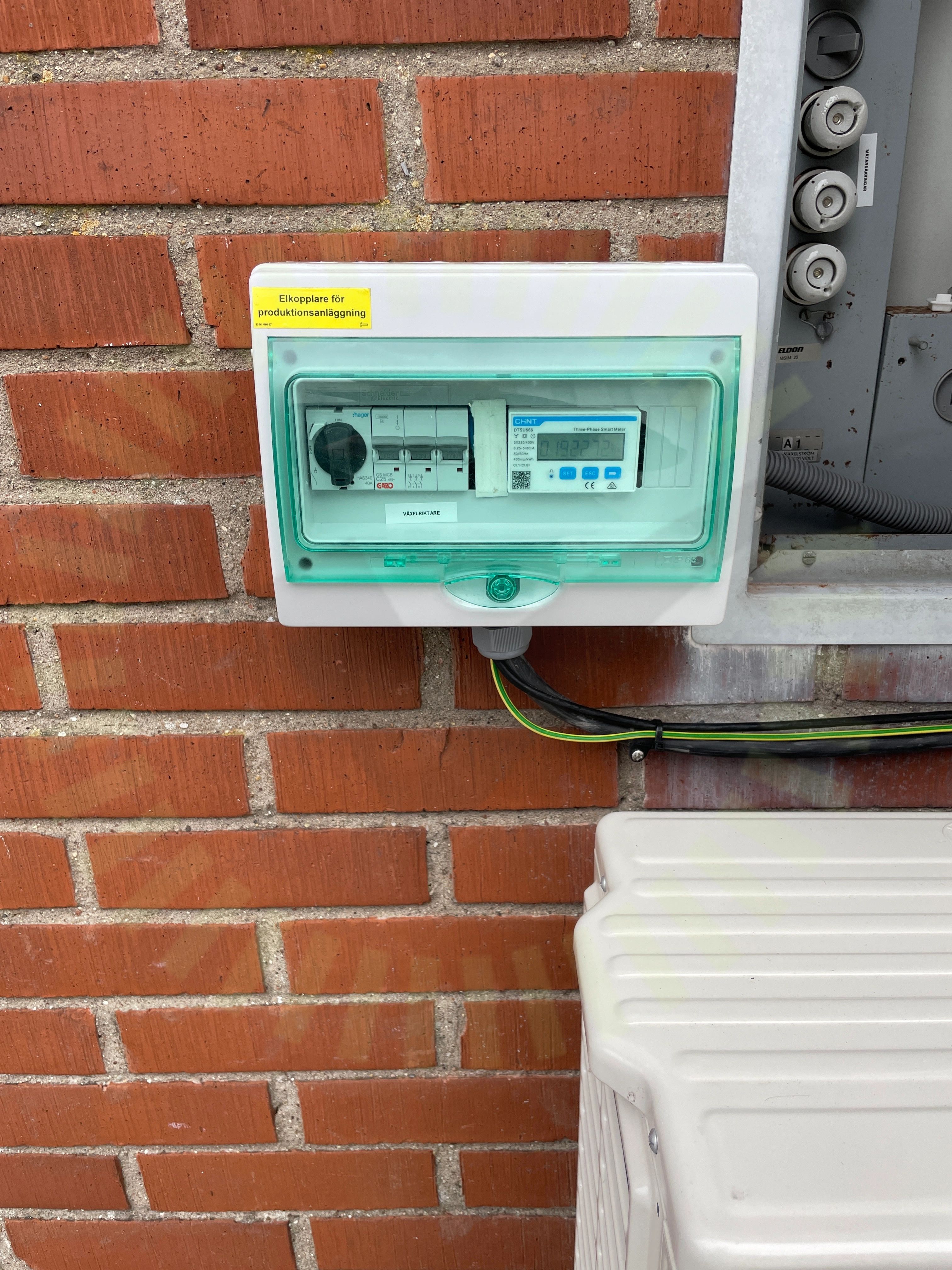

5.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas på undercentral för växelriktare.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
7/35

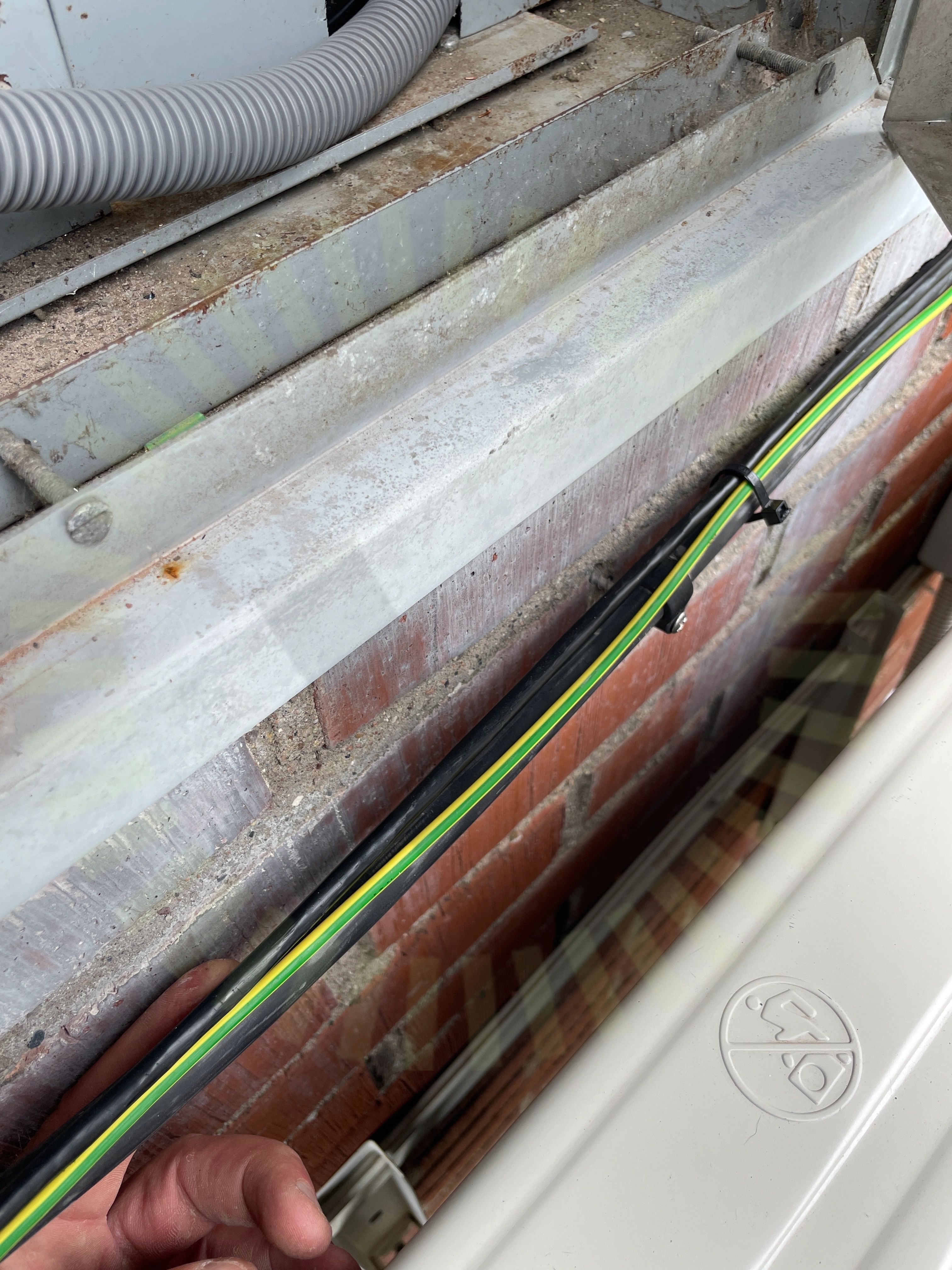

6.1 AC Kablage förläggning
Inte godkänd
Kablage ej uppfäst med tillräckligt stöd.

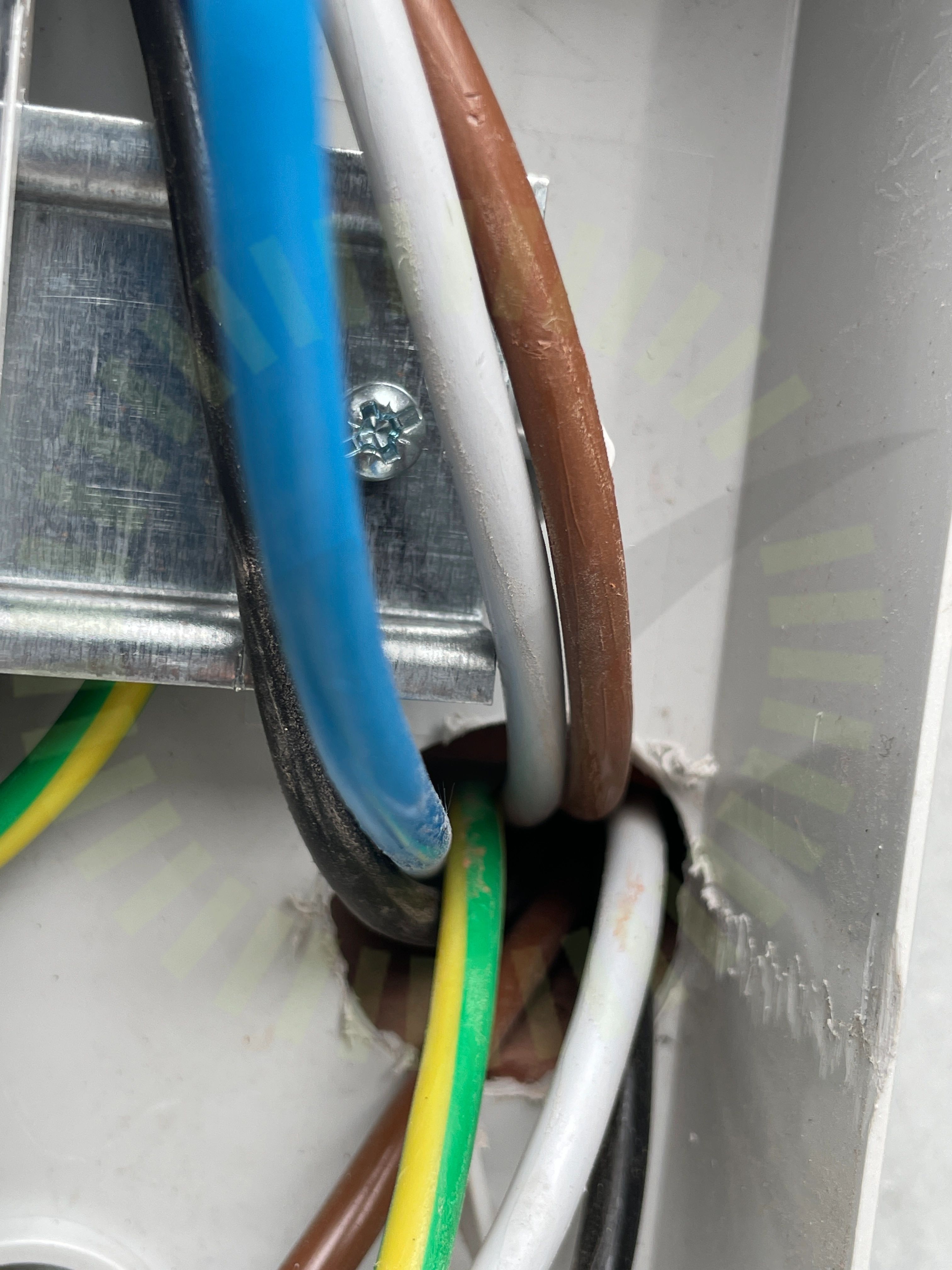

6.2 AC kablage skarp kant
Inte godkänd
Kabel ligger mot skarp kant.

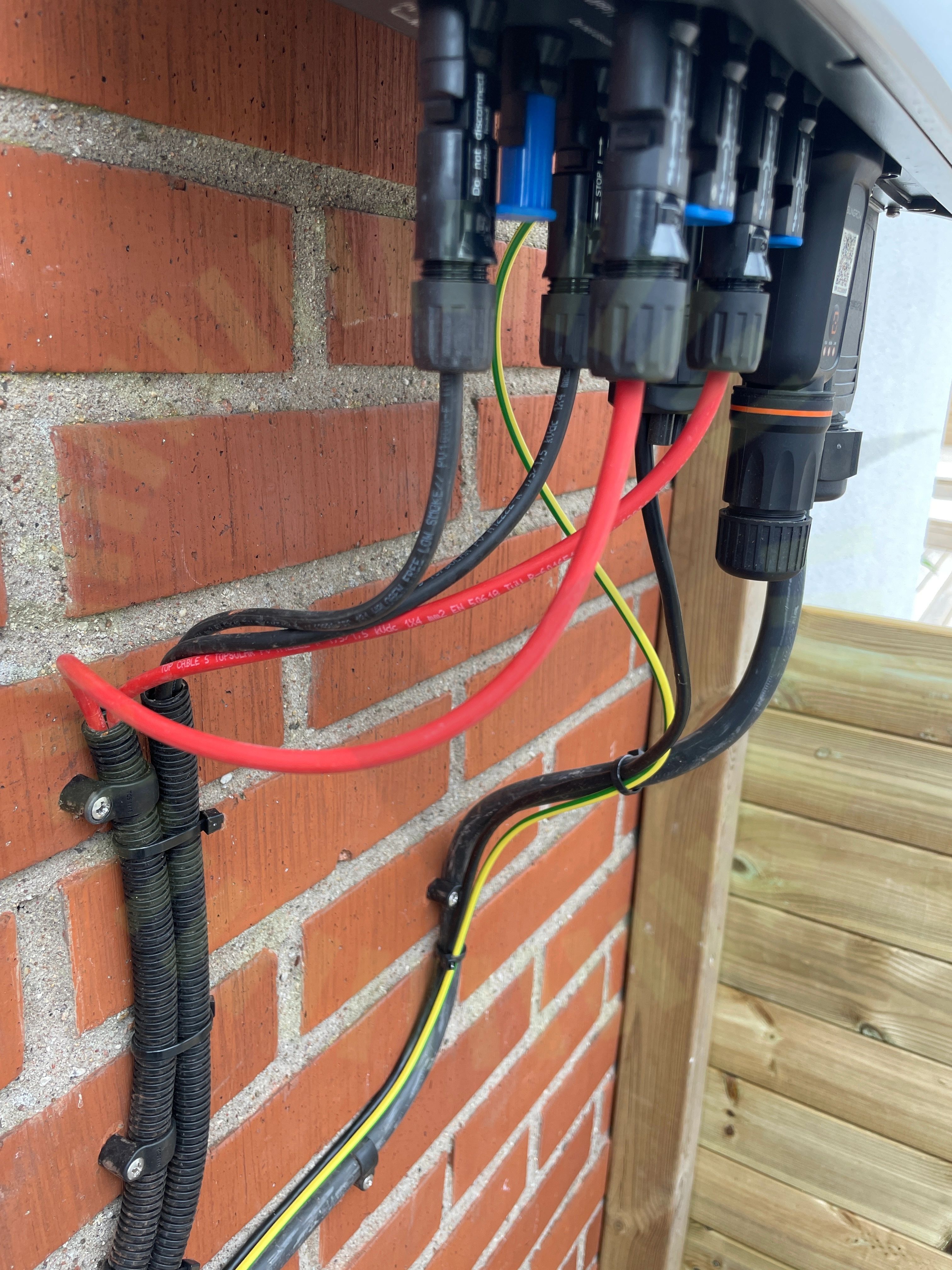

6.3 DC Kontakter stress
Inte godkänd
Kablage hårt draget. Skapar stress på växelriktarens kontakter.

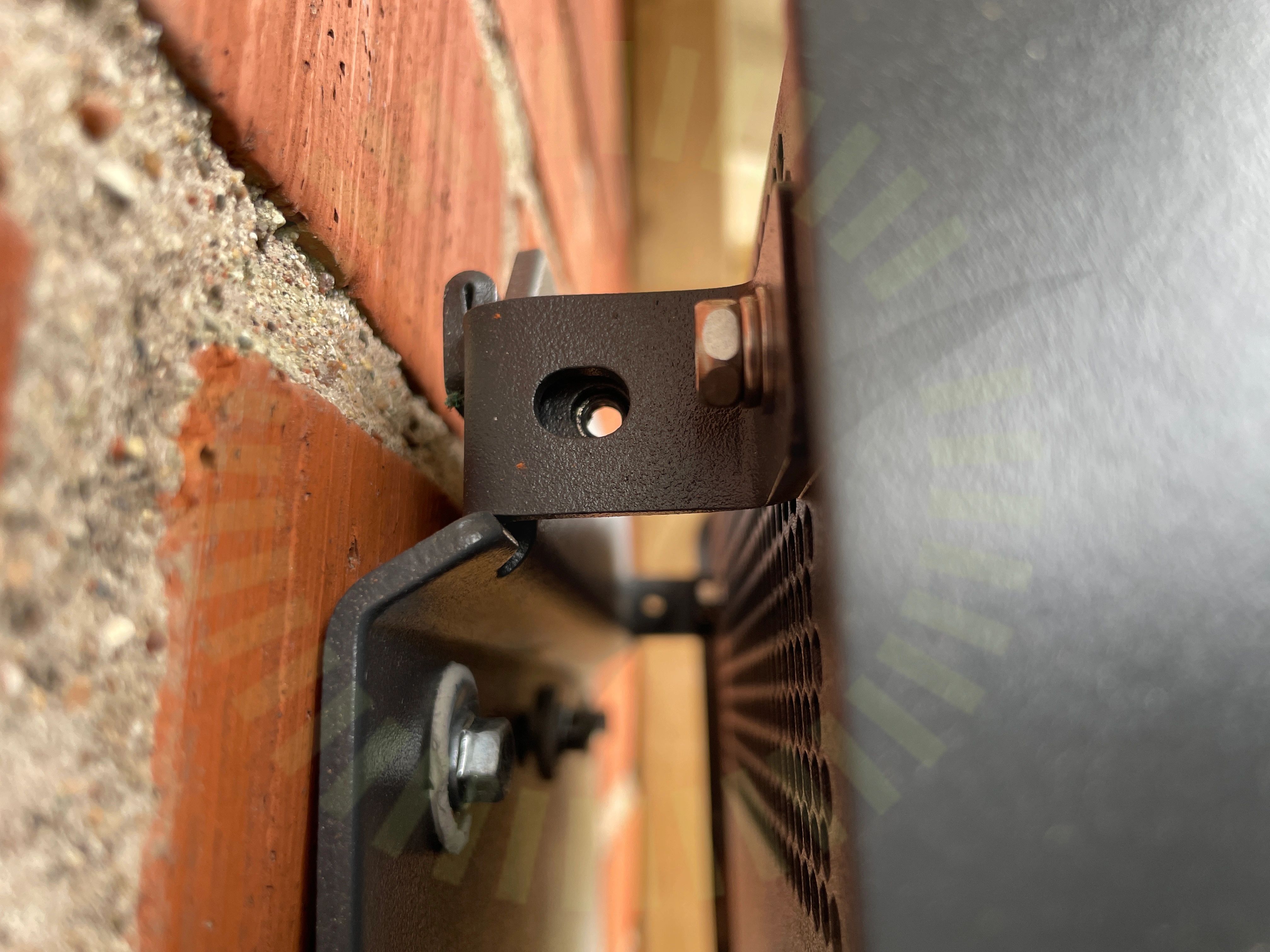

6.4 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Skruv saknas.
6.5 Infästning
Inte godkänd
Använd skruv är inte lämplig för montage i tegelvägg.

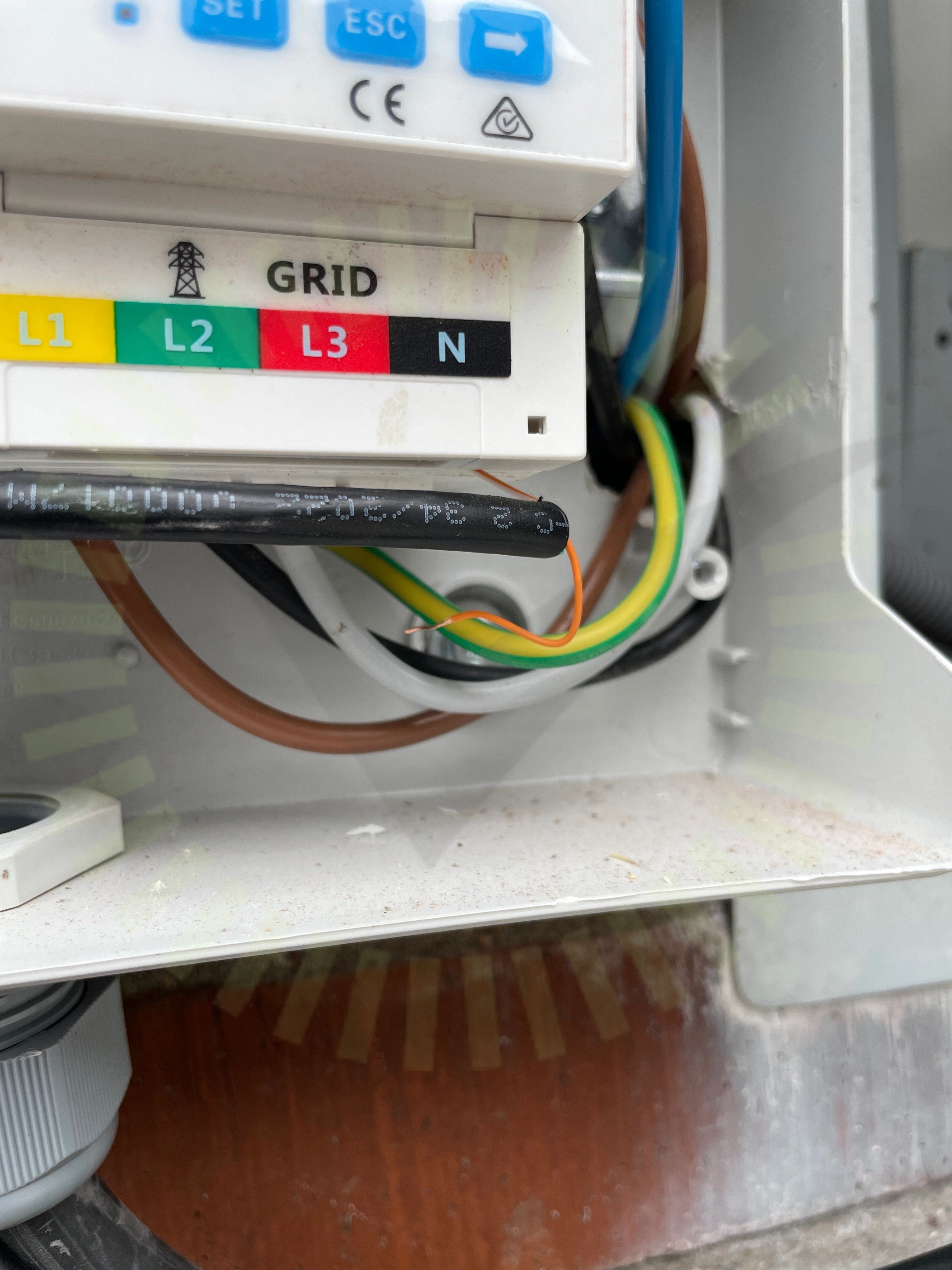

6.6 Smartmätare
Inte godkänd
Installation av smartmätare är inte utförd korrekt. En av kommunikationskabelns trådar har lossnat från plint.

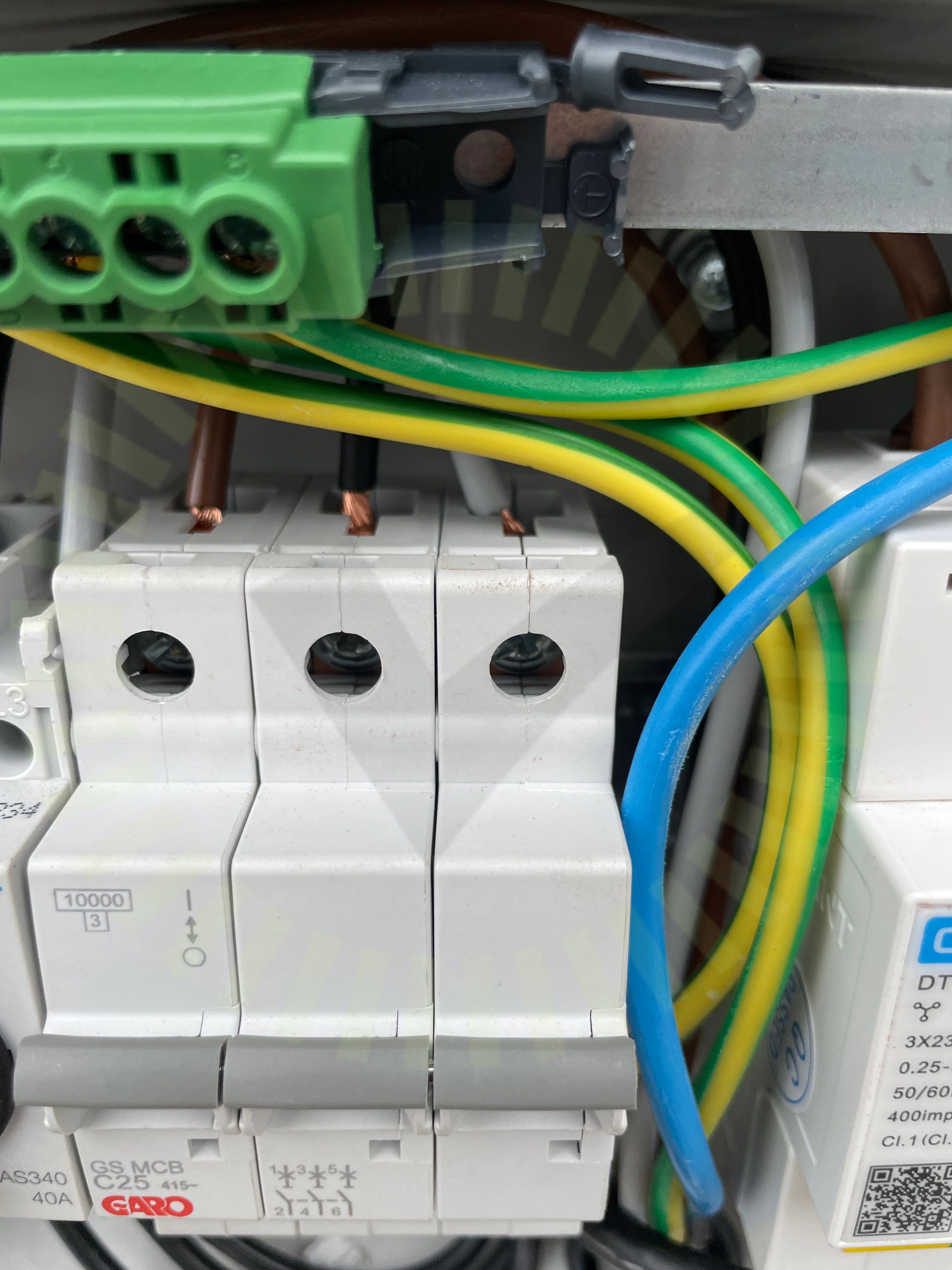

6.7 Uppskalad ledare
Inte godkänd
Ledare är olämpligt långt uppskalade.
Godkända kontrollpunkter
27/35
Ej tillgängligt vid besiktning
1/35
