Besiktningsrapport
7.7
Installation genom
Green Hero AB
Datum
28 juni 2023
Ort
Furulund, Skåne län
Kopplingslåda
Panelkablagets böjradie
Kontaktdon

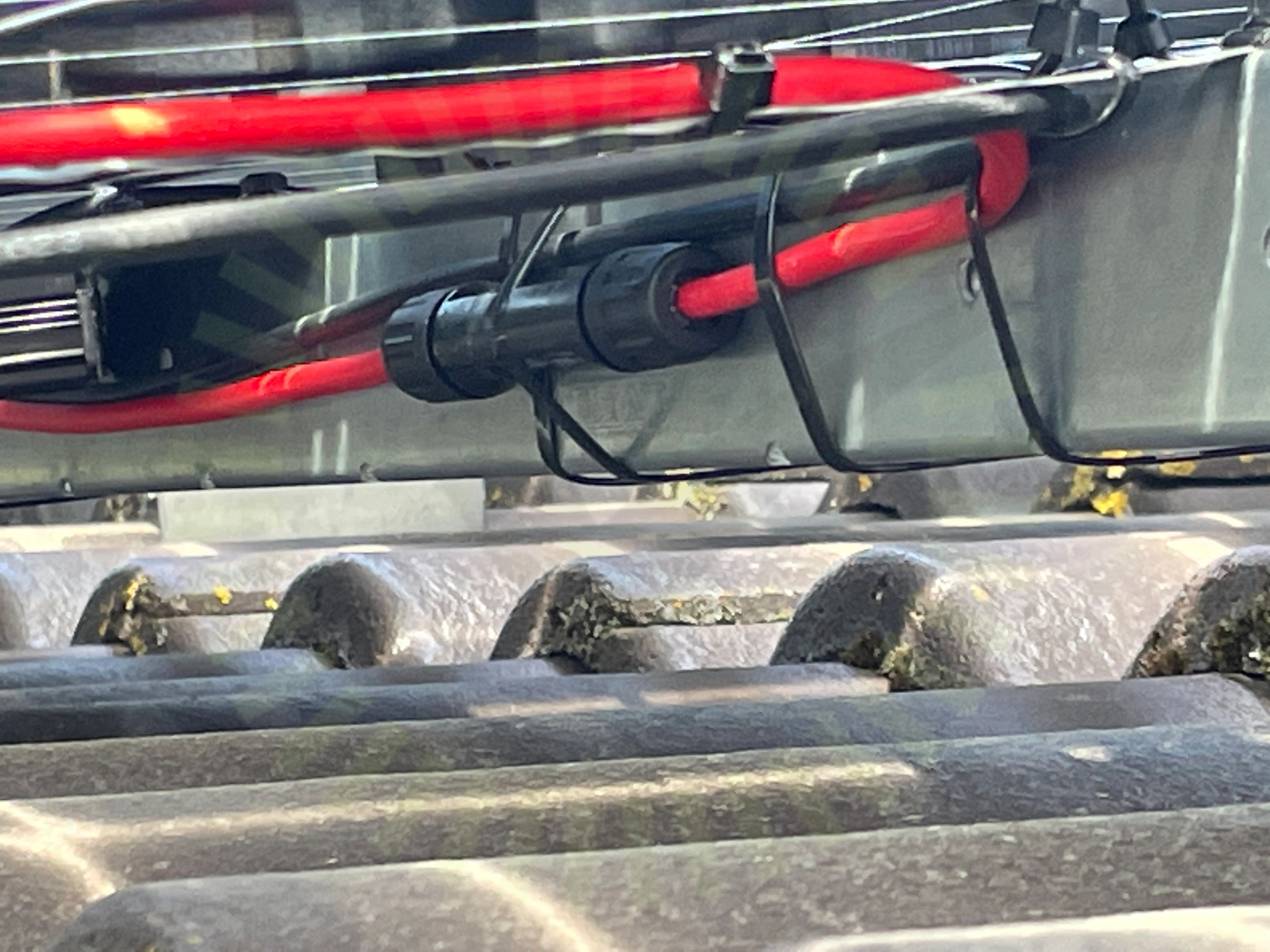

+ 13
77% godkända
23% ej godkända
Om installationen
Paneler
OmnisPower: Cortex Shingled
Optimerare
SolarEdge: S-Serie
Montagesystem
Weland Stål: Råspont
Växelriktare
SolarEdge: SE5-10K RWS
Batteri
SolarEdge: BAT-05K48
Tillbehör
Säkerhetsbrytare AC
Installerad av Green Hero AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Anmärkningar
1/7

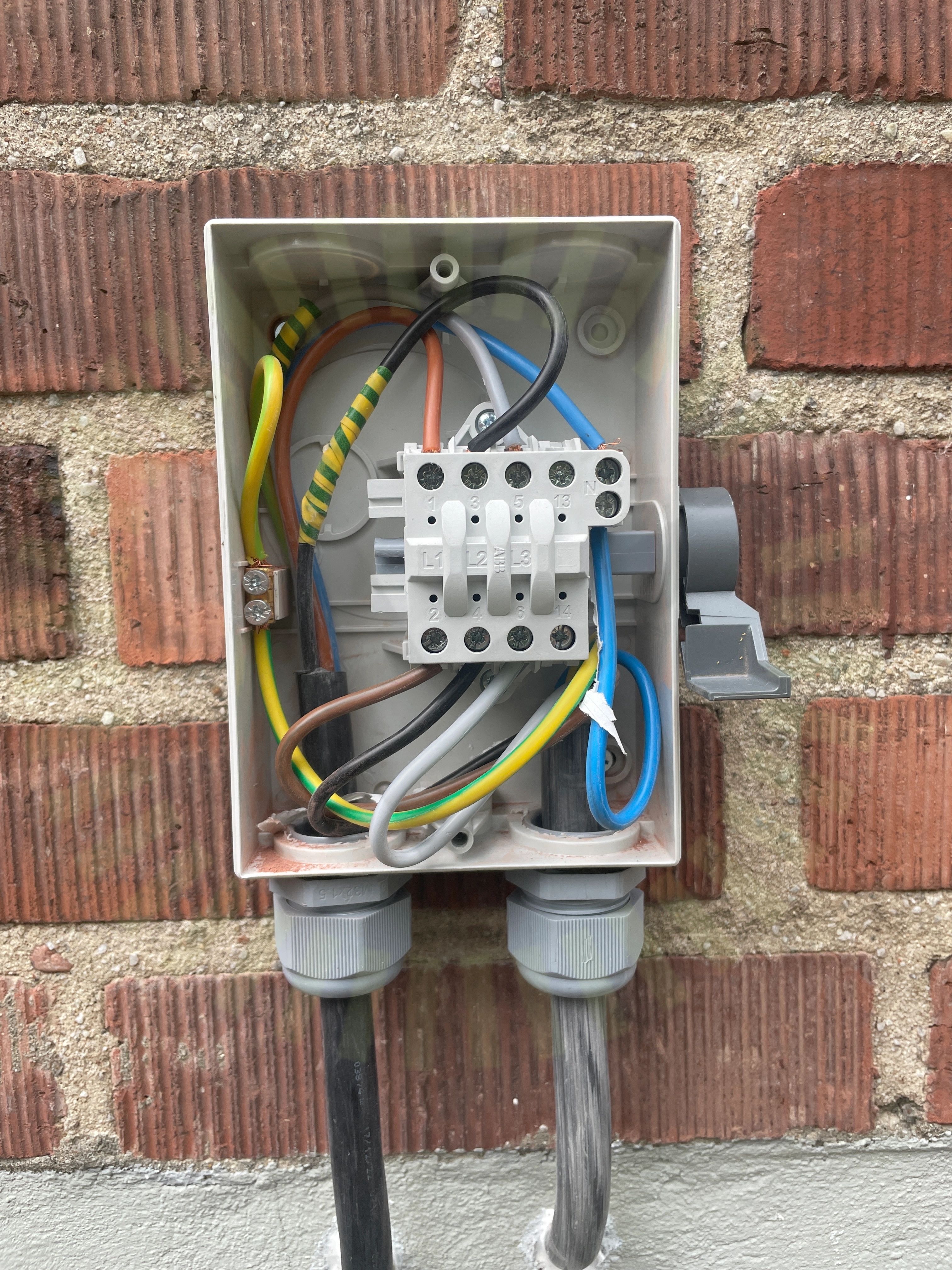

2.1 Misstänkt skada på kablar.
Rekommendation
Misstänkt skada på kablar i arbetsbrytare då dem är tejpade med eltejp.
Godkända kontrollpunkter
6/7
Tak 1, OmnisPower: Cortex Shingled
Anmärkningar
6/17

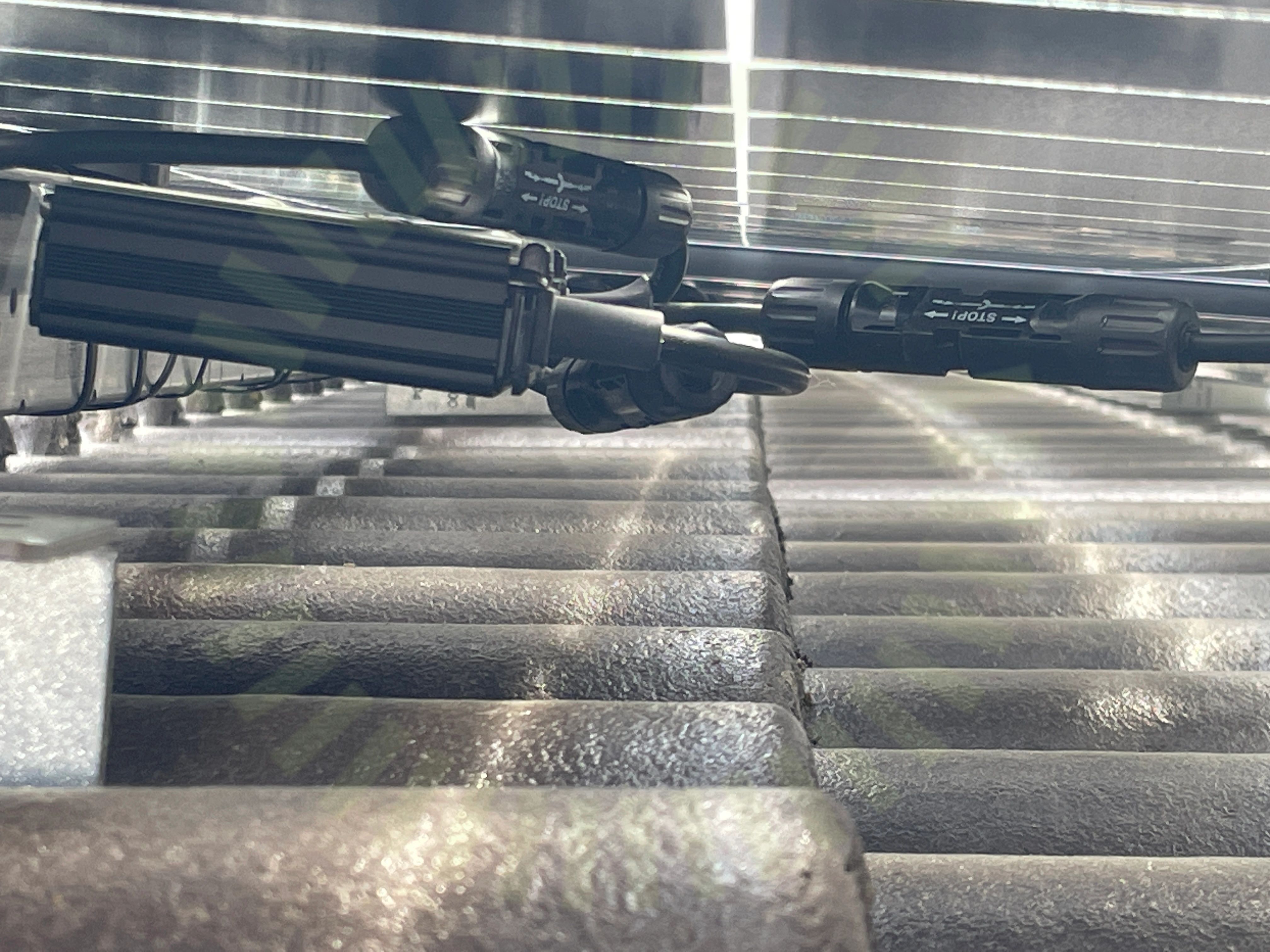

3.1 Föremål mot bakstycke
Inte godkänd
Kontakt ligger uppe på optimerare och trycker mot panelens bakstycke. Förekommer även ställen där panelens dosa ligger mellan skena och panelens bakstycke.
3.2 Klämmornas placering
Inte godkänd
Underlag för klämmzoner saknas. Installatör behöver redovisa underlag för panelens klämzoner.
3.3 Kontaktdon
Inte godkänd
Buntband ska inte placeras över kontaktdonens hölje. Förekommer även att kontaktdonet ligger vid kabelns lägsta punkt.
3.4 Kopplingslåda
Inte godkänd
Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress på flertalet ställen. Referens: SS 436 40 00, Utg 4, 522.8.3, Sida 248

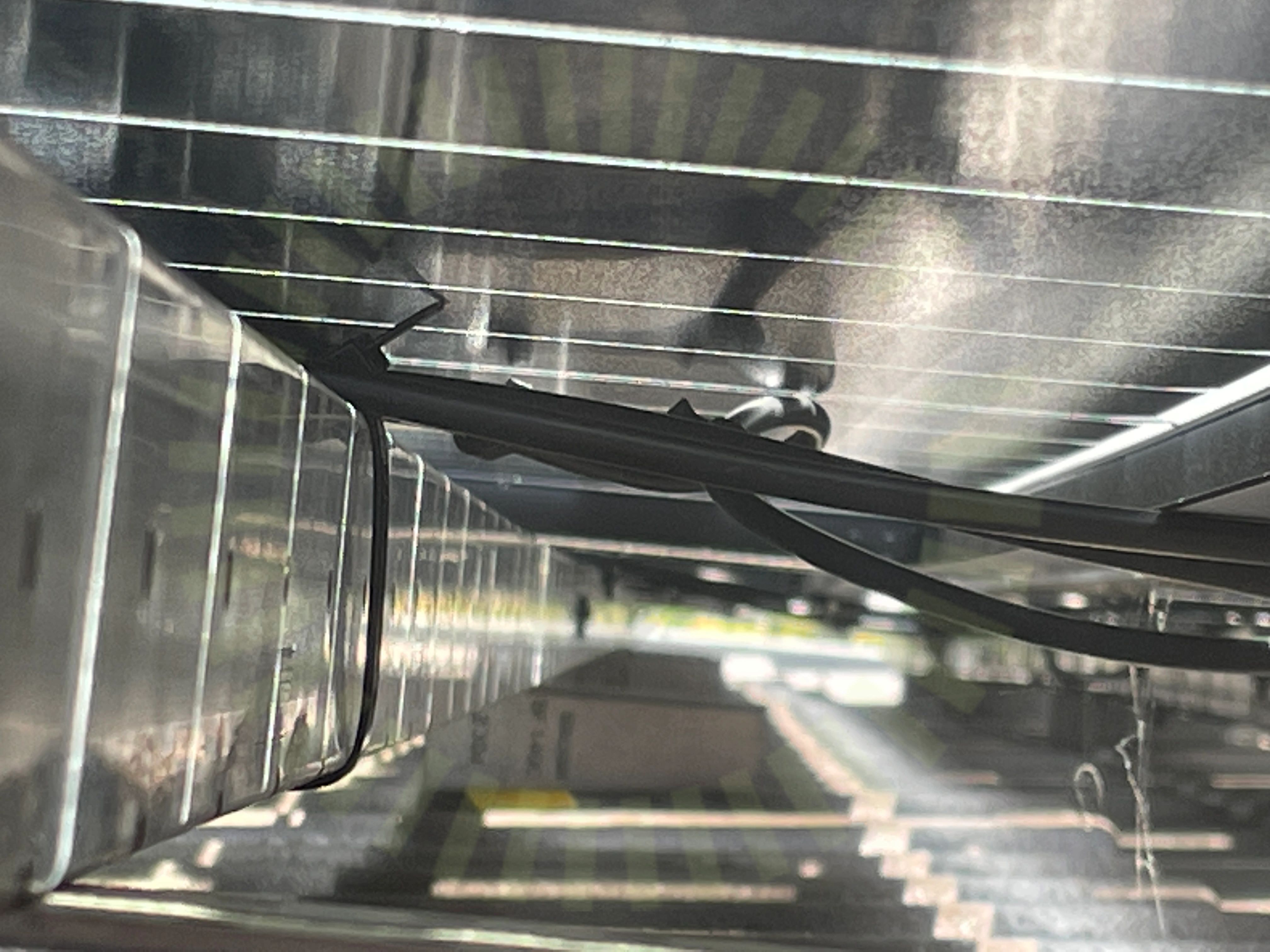

3.5 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie. Referens: SS 436 40 00, Utg 4, 522.8.3, Sida 248

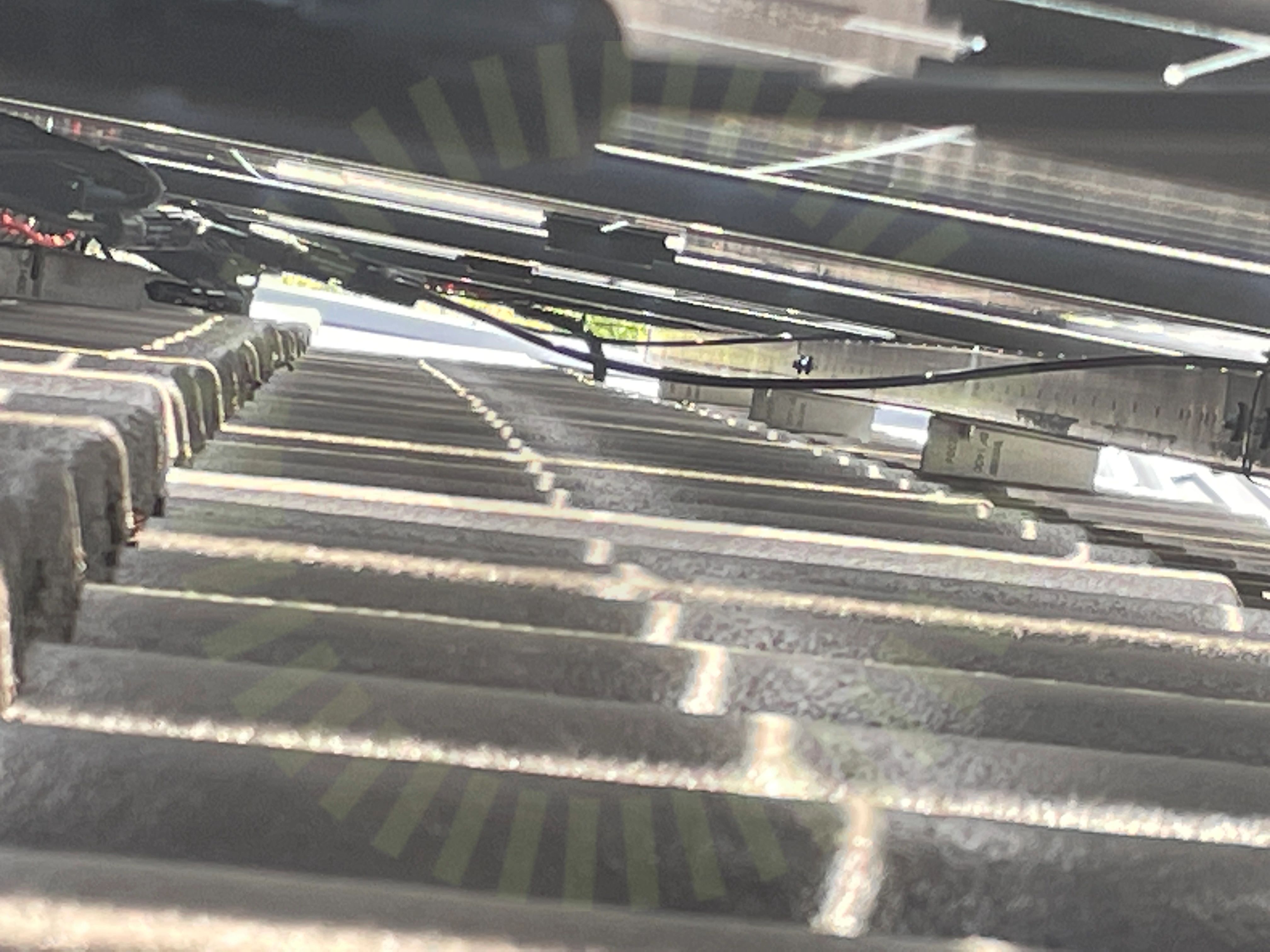

3.6 Stress på kontakter
Inte godkänd
Kabel bristfälligt uppfäst vilket påverkar kontakten negativt med konstant stress.
Godkända kontrollpunkter
11/17
Tak 1, SolarEdge: S-Serie
Anmärkningar
2/5

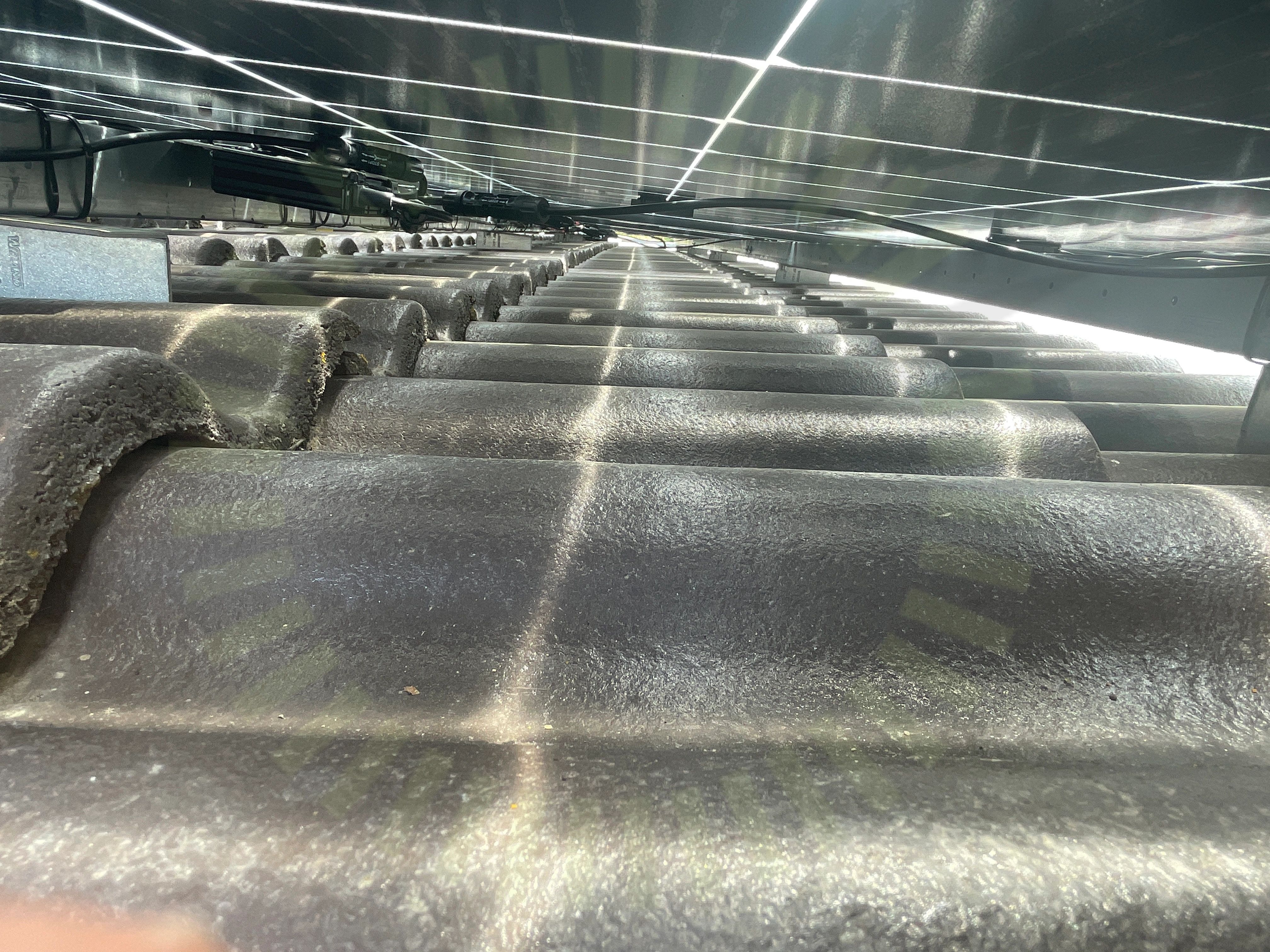

4.1 Dragavlastade
Inte godkänd
Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

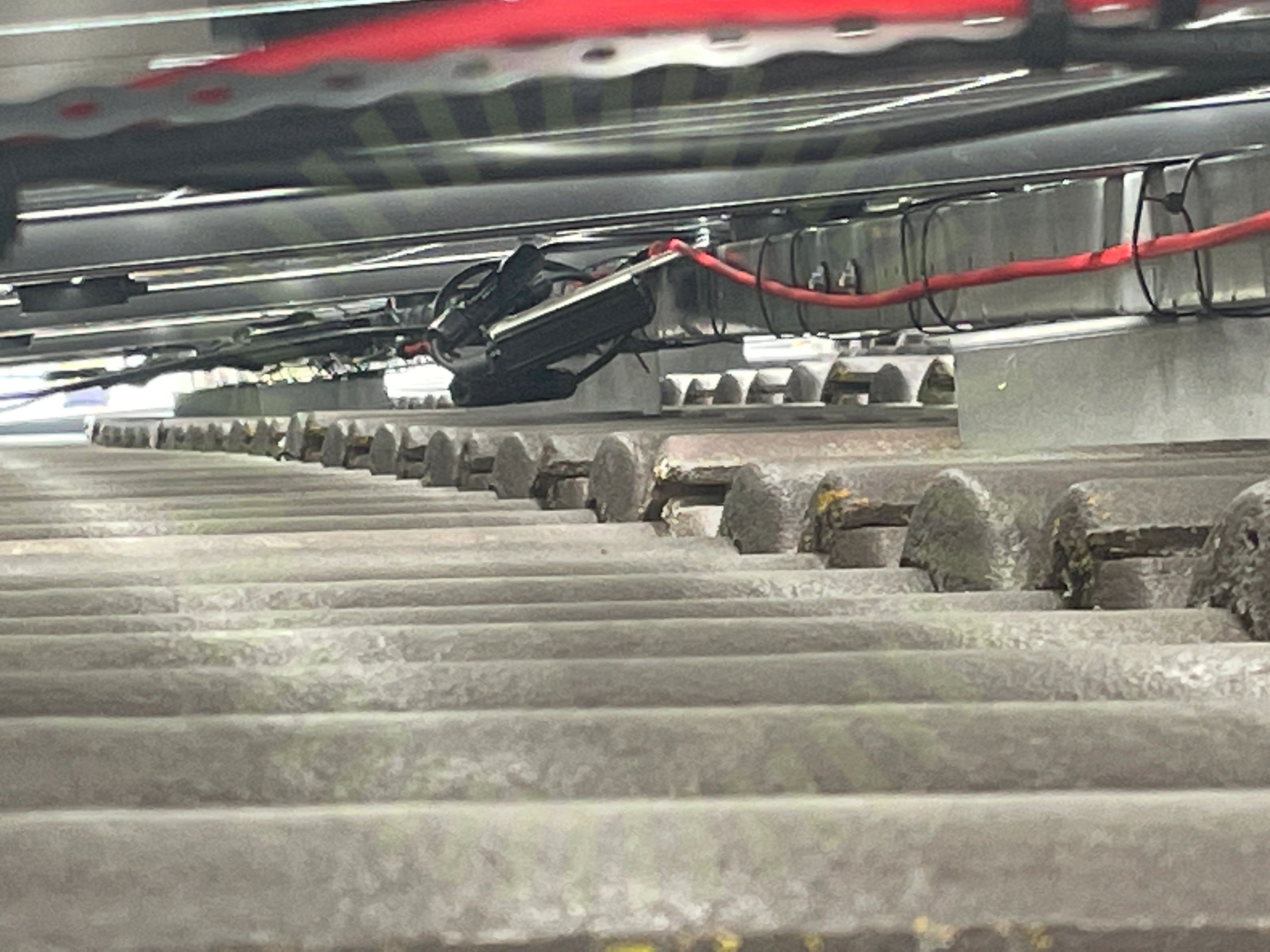

4.2 Fastsäkring av produkt
Inte godkänd
Optimerare bristfälligt uppfäst på flertal ställen.
Godkända kontrollpunkter
3/5
Tak 1, Weland Stål: Råspont
Anmärkningar
6/22

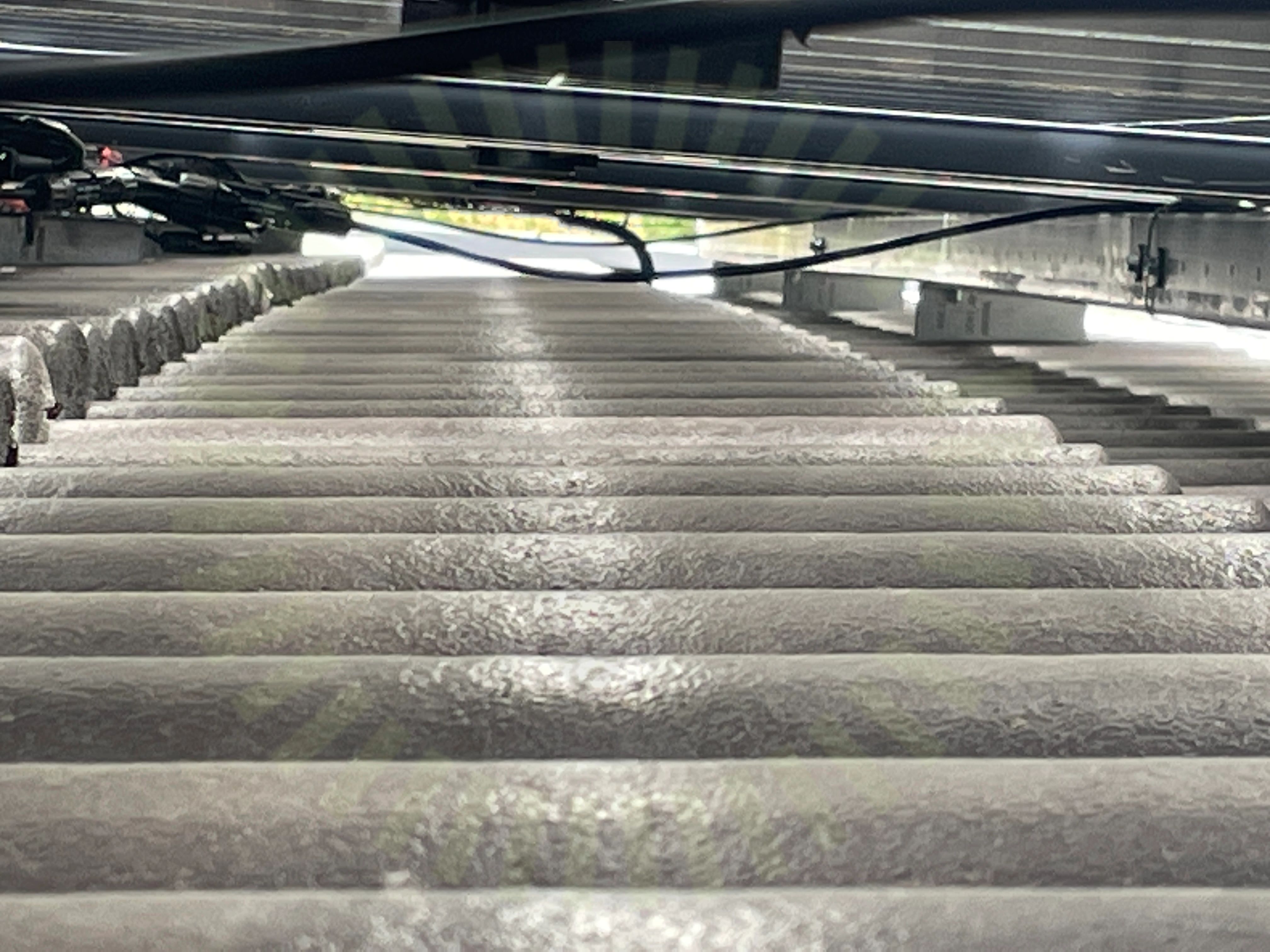

5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

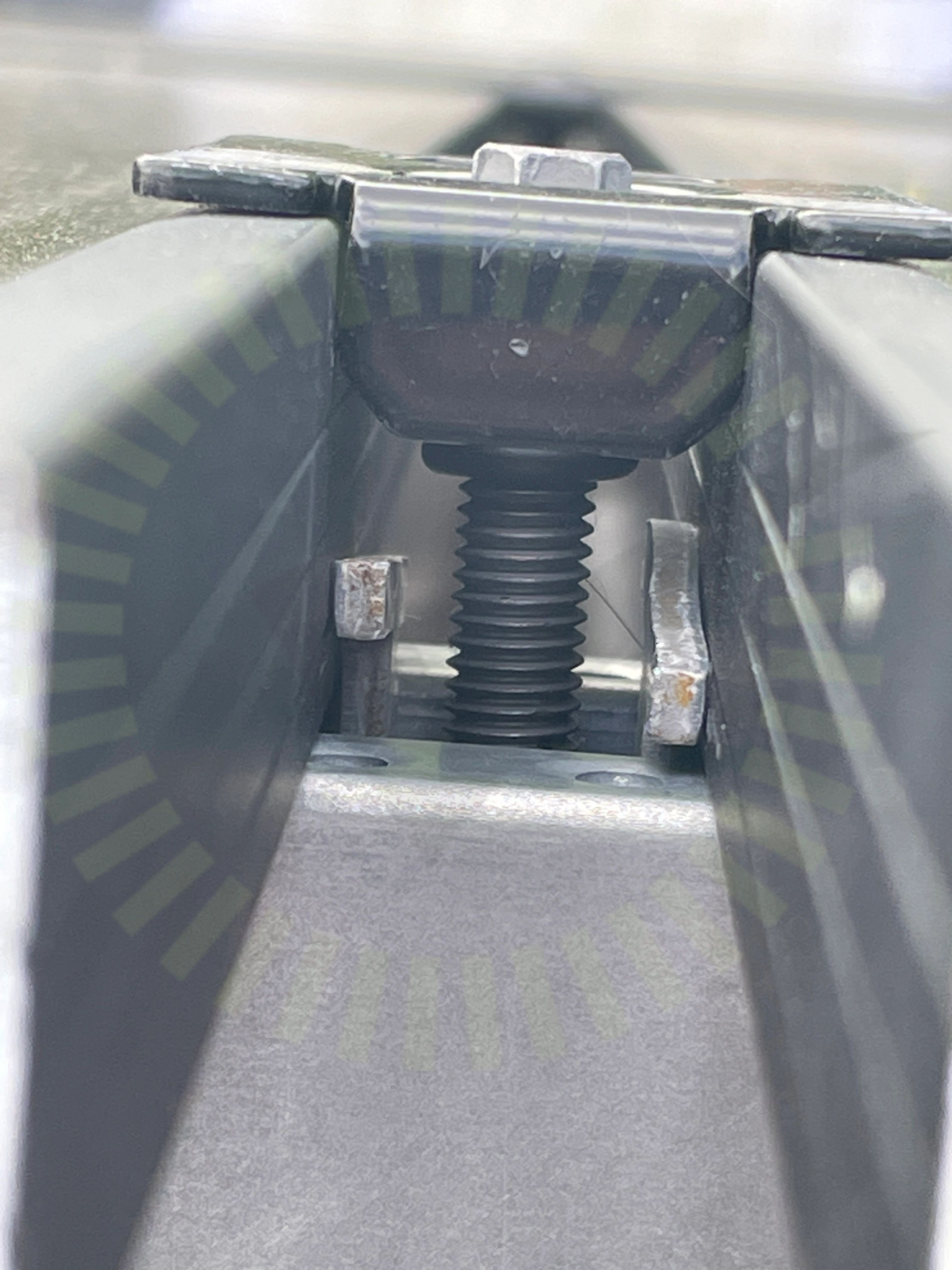

5.2 Klämmor rätt förläggning
Inte godkänd
Fästen ligger inte korrekt i skenan. Bottendel är skadad.

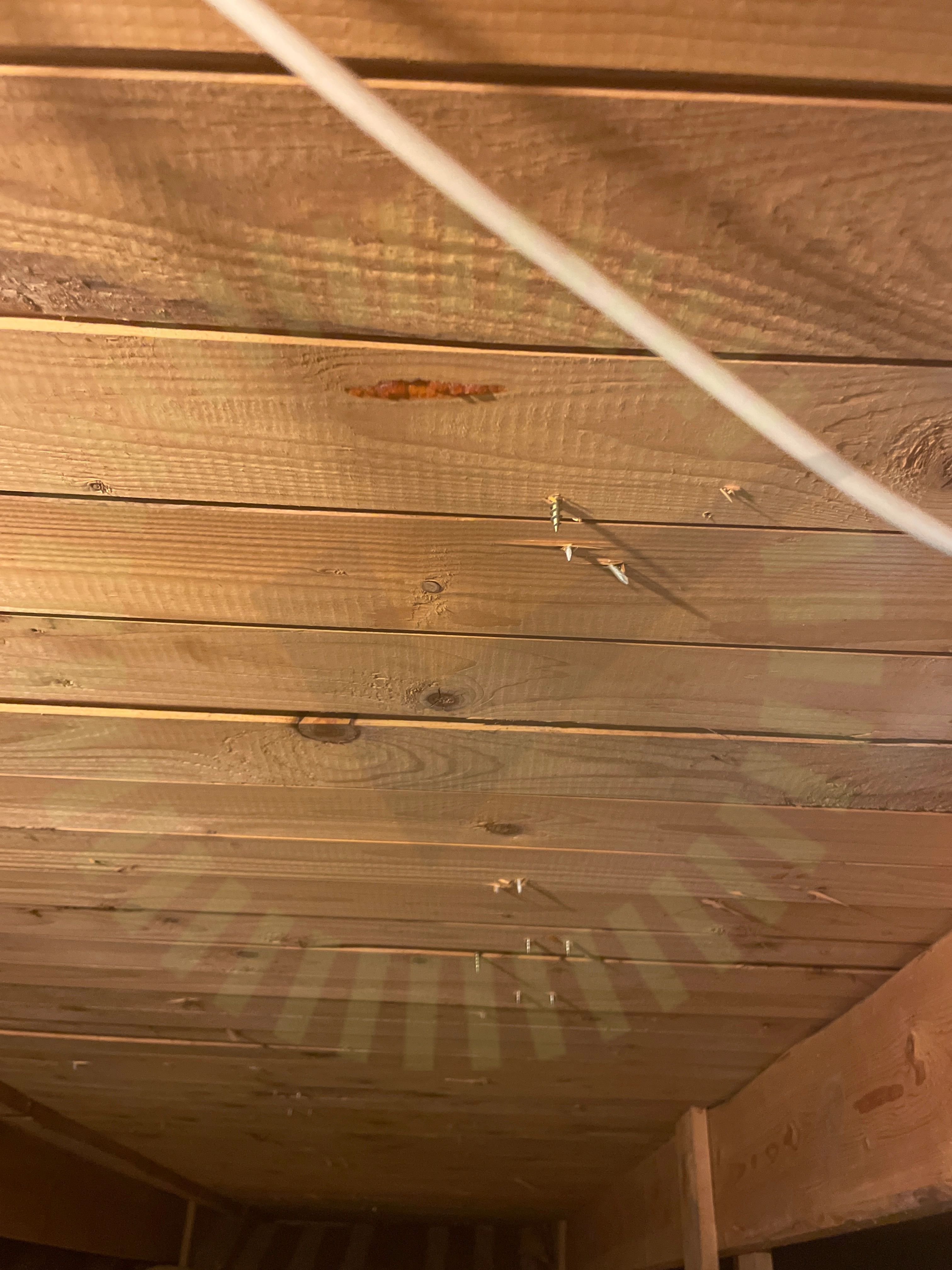

5.3 Råspontsinfästning
Inte godkänd
Skruvar saknas i basplatta. Detta på förekommer på flertalet ställen.

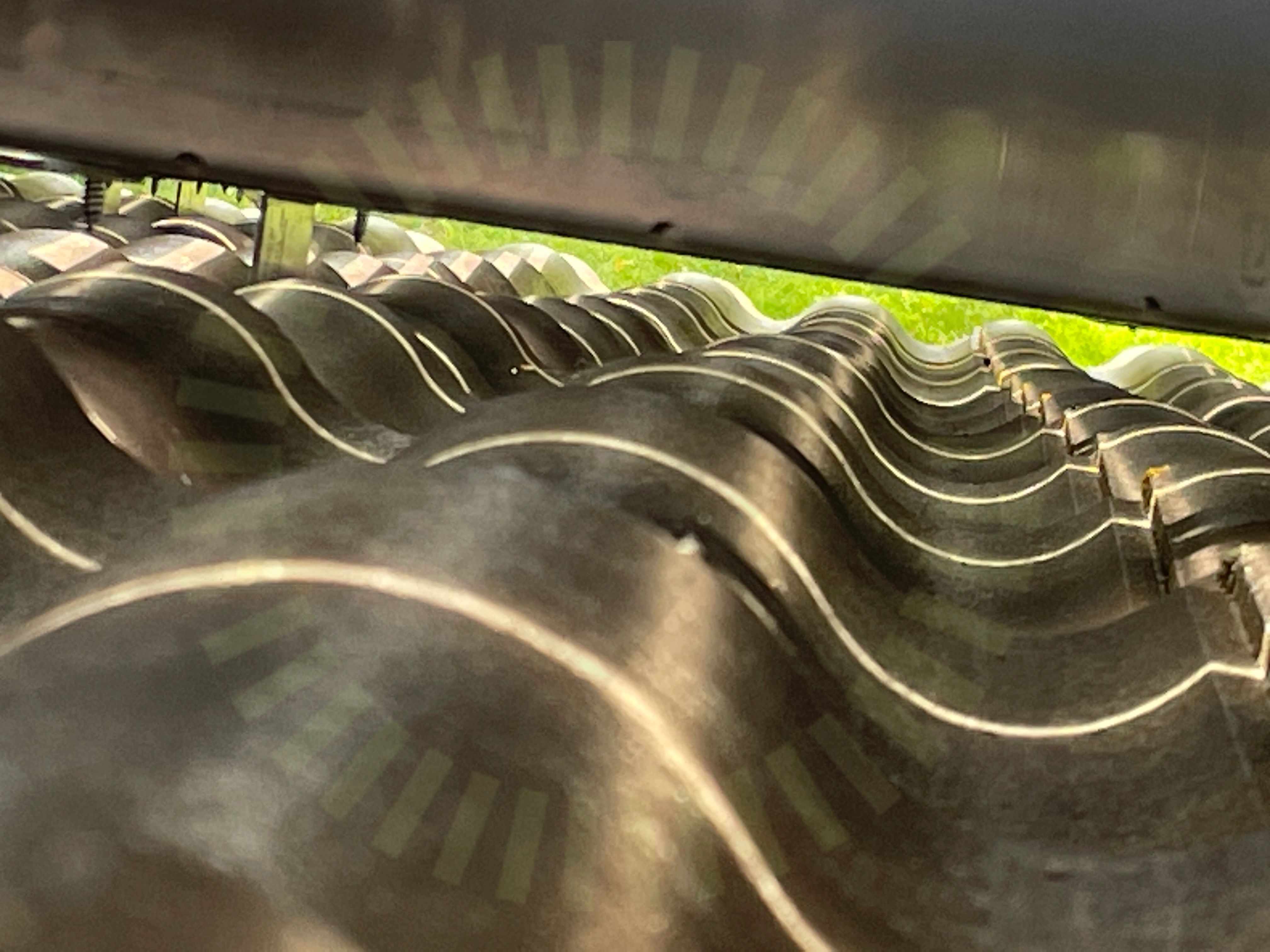

5.4 Skenornas infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt, saknar en skruv.

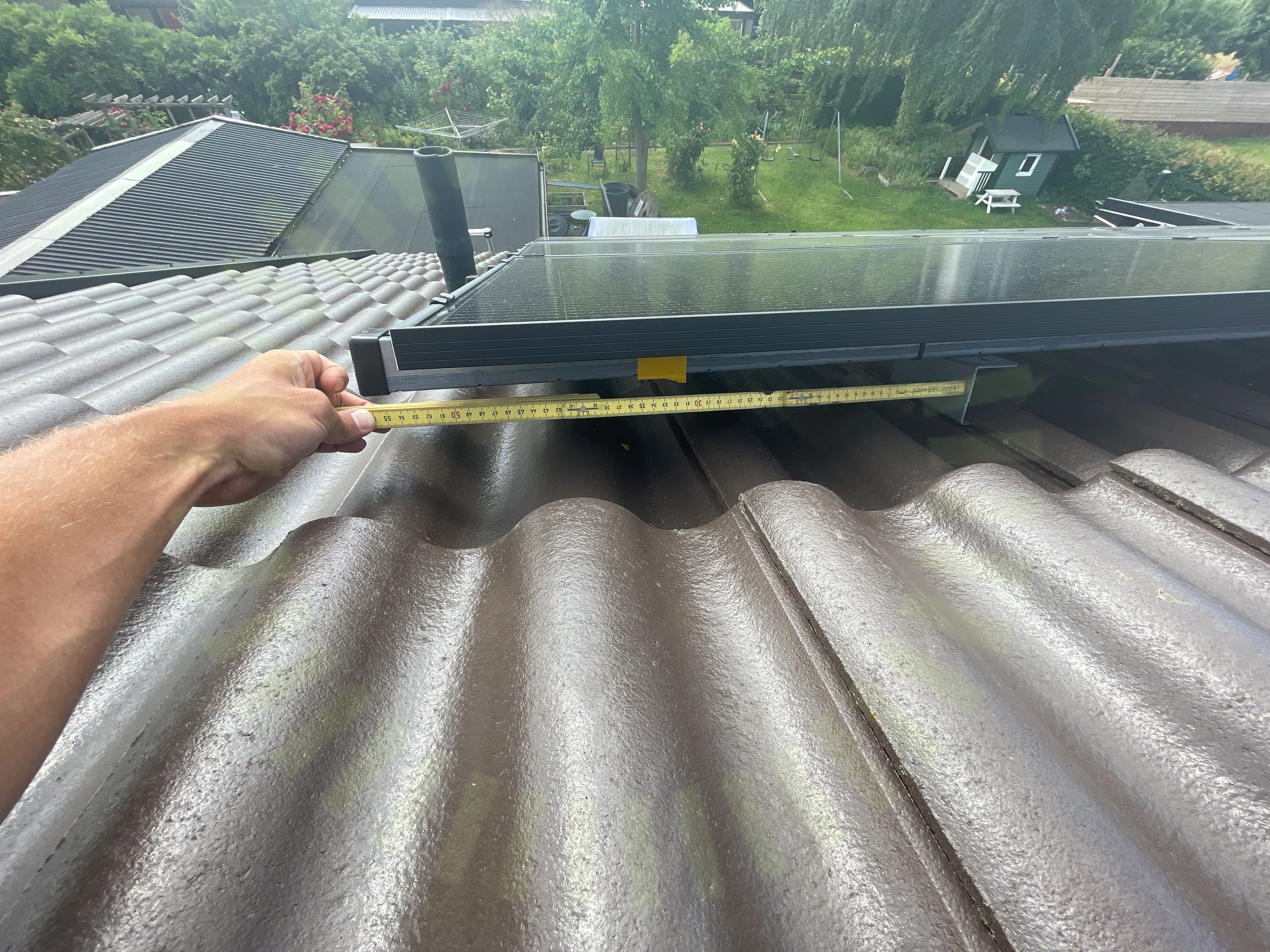

5.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 530mm.
5.6 Underbyggnad
Inte godkänd
Råspont är underdimensionerad för den beräknade tryckkraften. Komplettering med fler infästningar behövs. Uppmätt råspont 17 mm.
Godkända kontrollpunkter
16/22
Varselmärkning
Anmärkningar
1/5

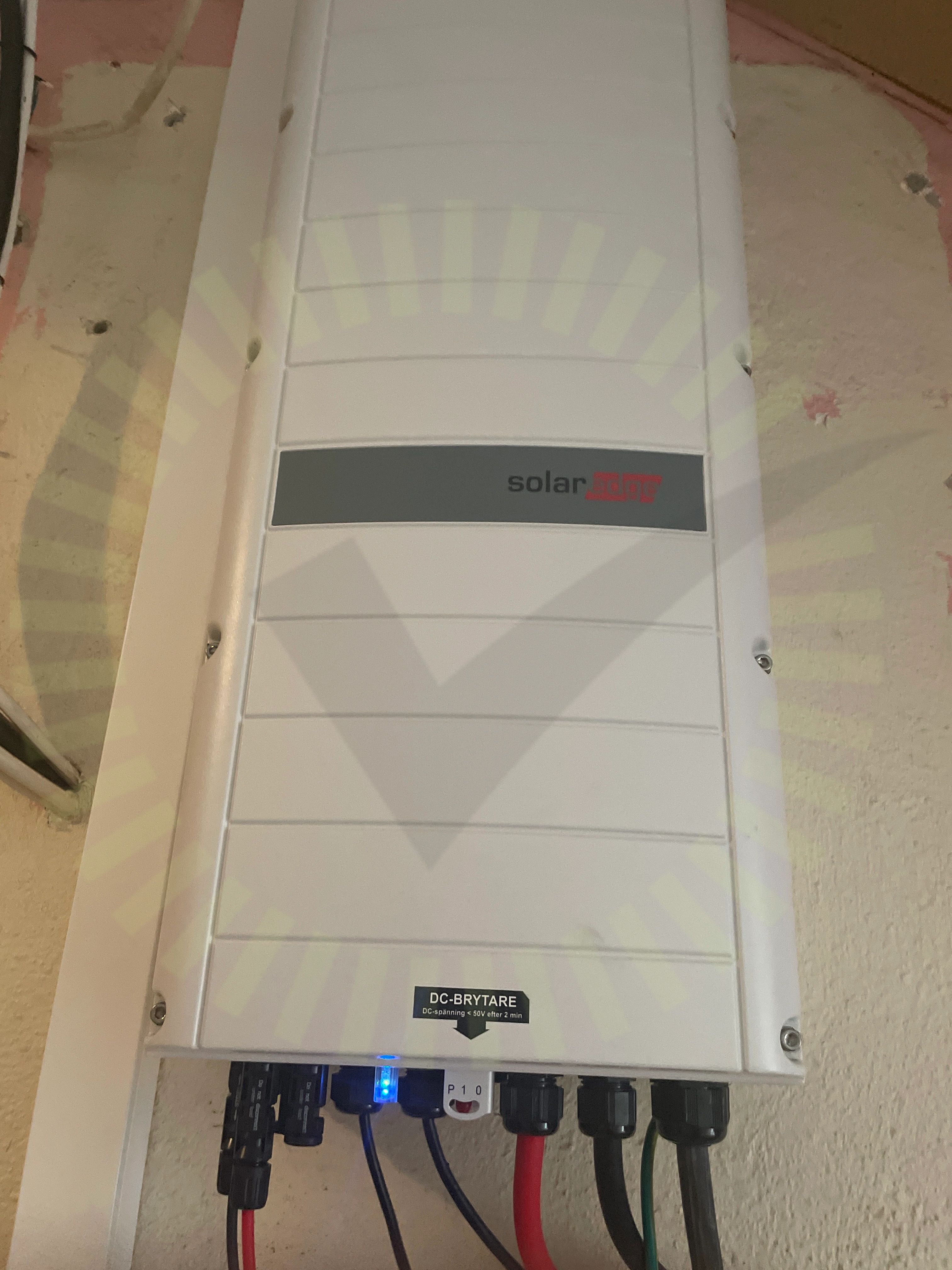

6.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
4/32

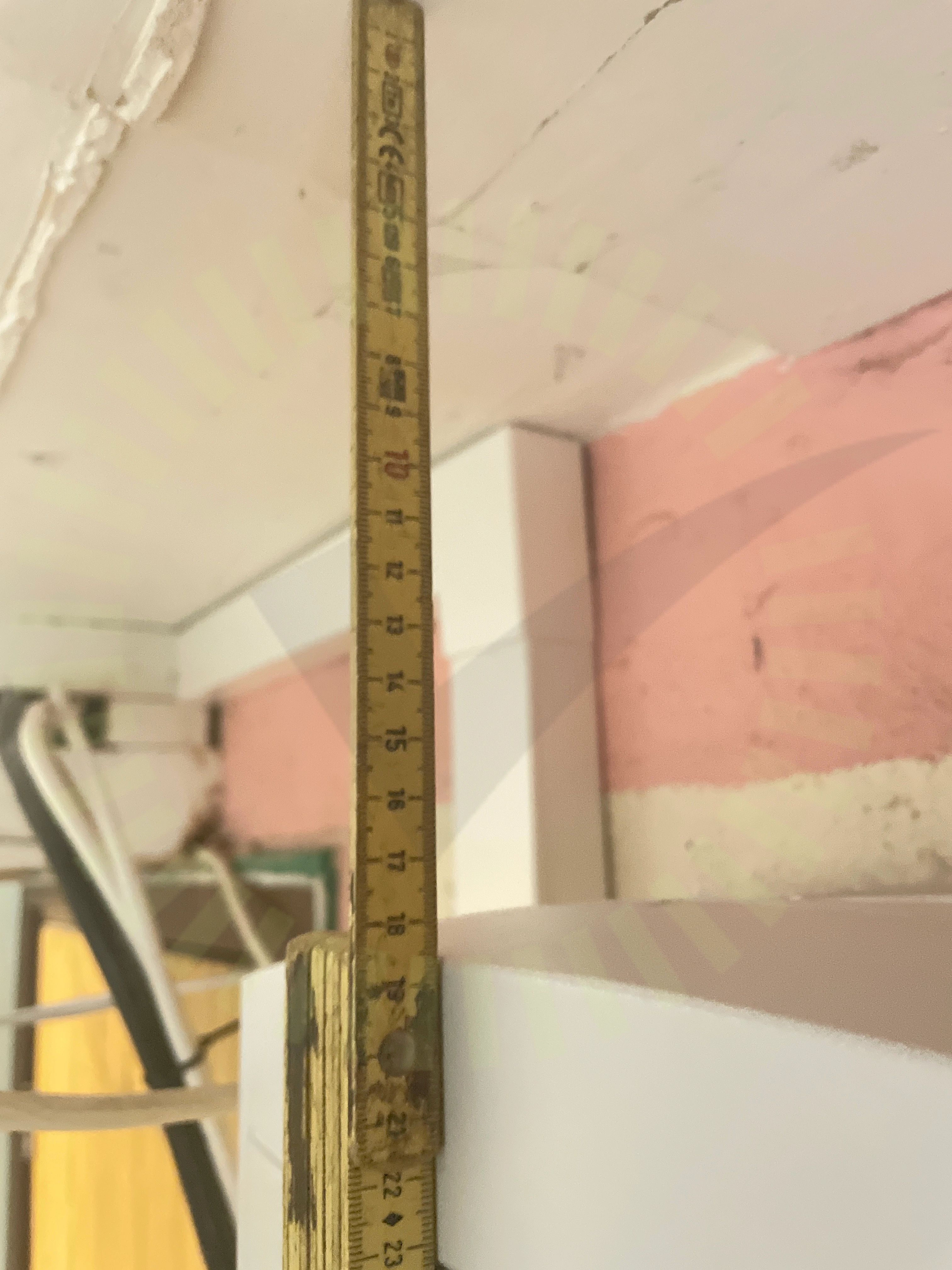

7.1 Placering: Avstånd
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
7.2 Växelriktare: Placering: Värmeutveckling
Inte godkänd
Då leverantör ej valt att följa säkerhetsmåtten till växelriktaren finns en negativ påverkan av värmestrålning mot taket ovanför.
7.3 AC kablage skarp kant
Inte godkänd
Kabel ligger mot plastens skarpa kant och riskerar att skada manteln.
7.4 DC Kablage skydd
Inte godkänd
Kablaget ligger och skaver mot genomföringen, riskerar att skada manteln på kabeln.
Godkända kontrollpunkter
28/32
