Besiktningsrapport

9.9

Installation av

Solvision

Datum

6 september 2023

Ort

Järna, Stockholms län

Kabeluppfästning

Skenornas infästning

Återställande av takpannor

Takgenomföring

95% godkända

5% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-54HBB/-V

Montagesystem

Weland Stål: Läktfästen

Växelriktare

GroWatt: MID10-12KTL3-X

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Panntak, DMEGC: DM(XXX)M10-54HBB/-V (16)Panntak, Weland Stål: Läktfästen (29)Säkerhetsbrytare AC (6)Undercentral (9)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Panntak, DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

16/16

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål mot bakstycke

Klämmans överlappning

Klämmornas storlek

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Panntak, Weland Stål: Läktfästen

Anmärkningar

4/24

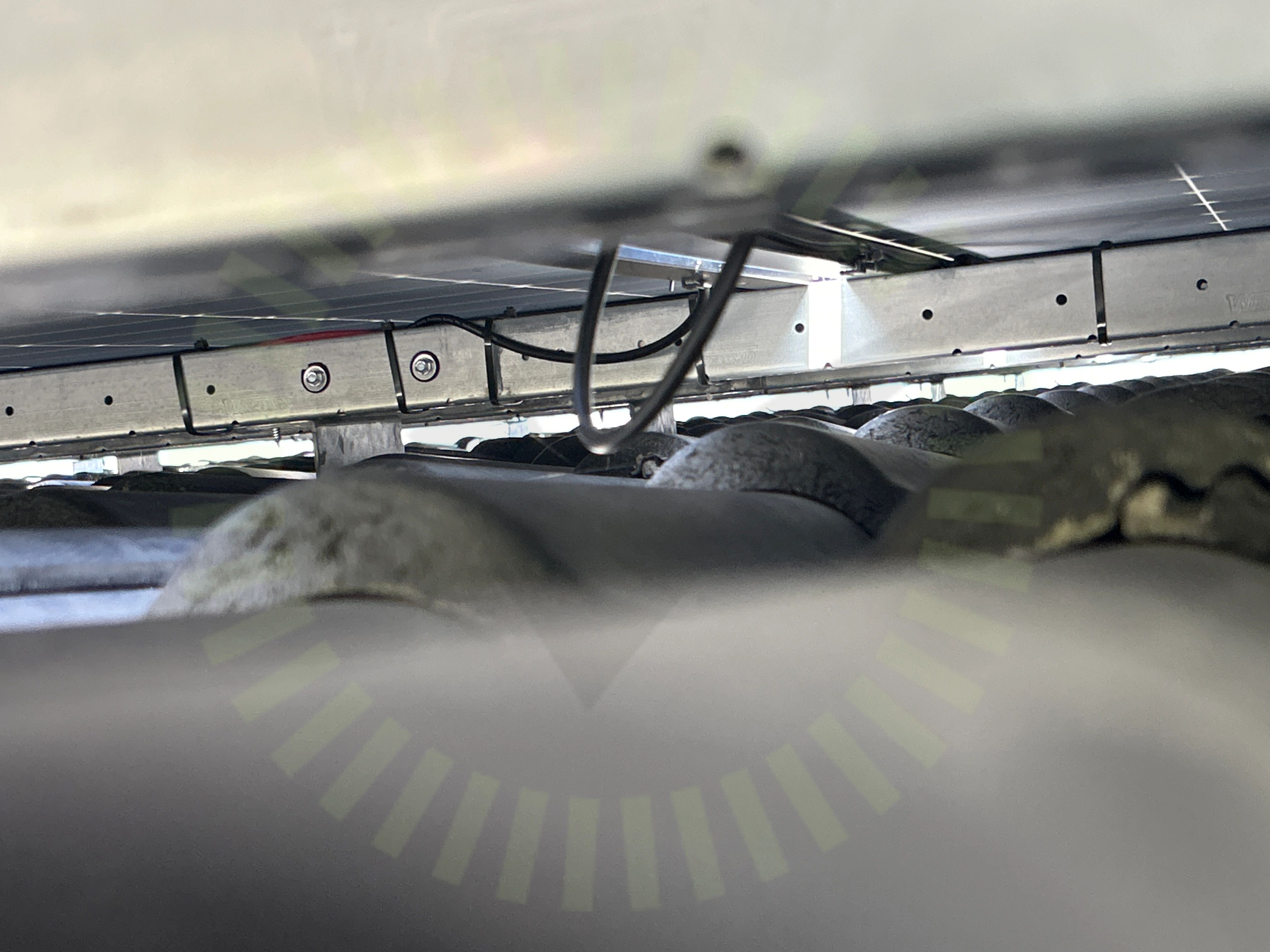

3.1 Kabeluppfästning

Inte godkänd

En kabel på hustak hänger lågt.

3.2 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning. Gäller en på garaget.

MA5104. Sid 1 (1) | Version 4 - 221101

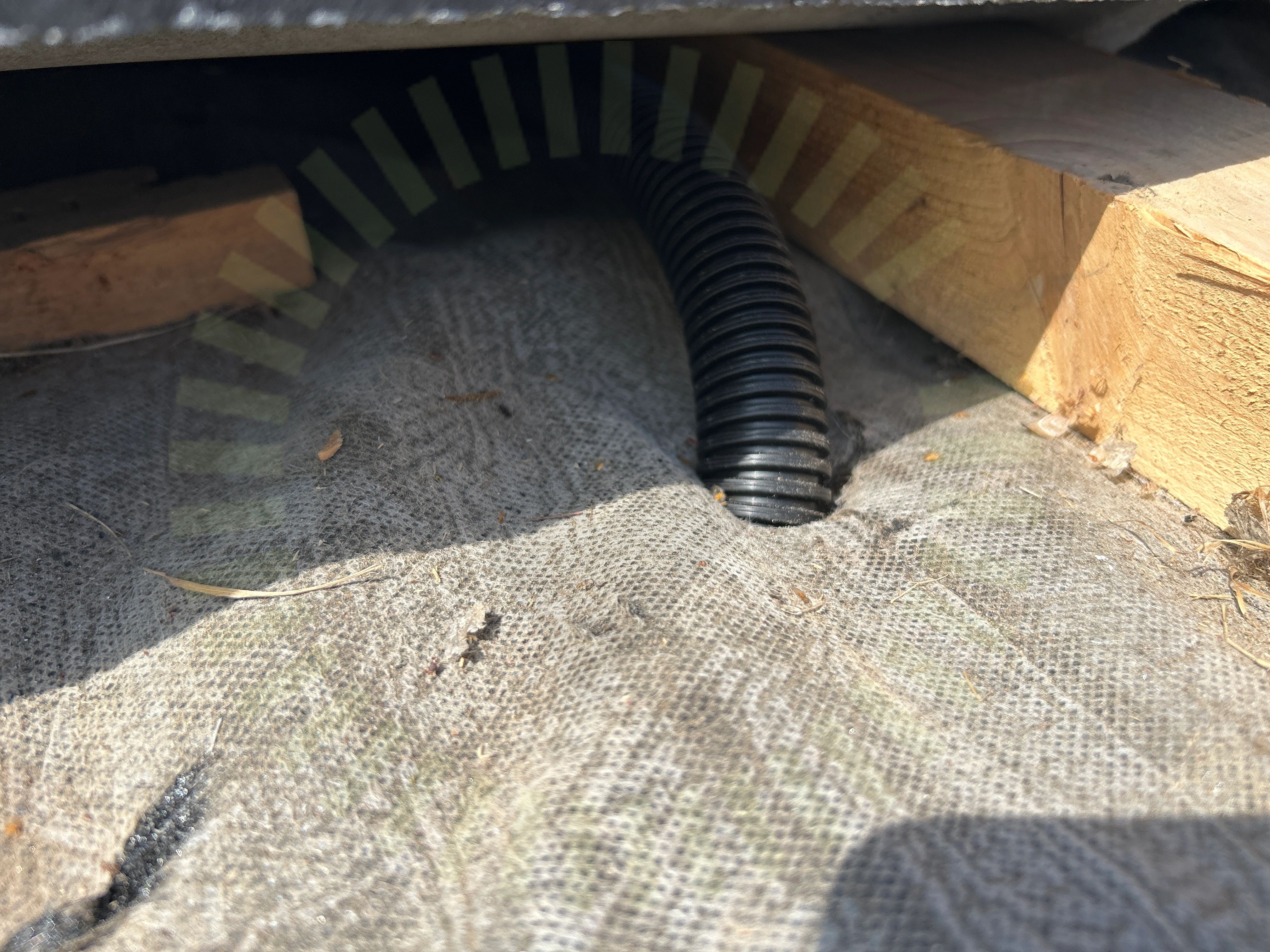

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

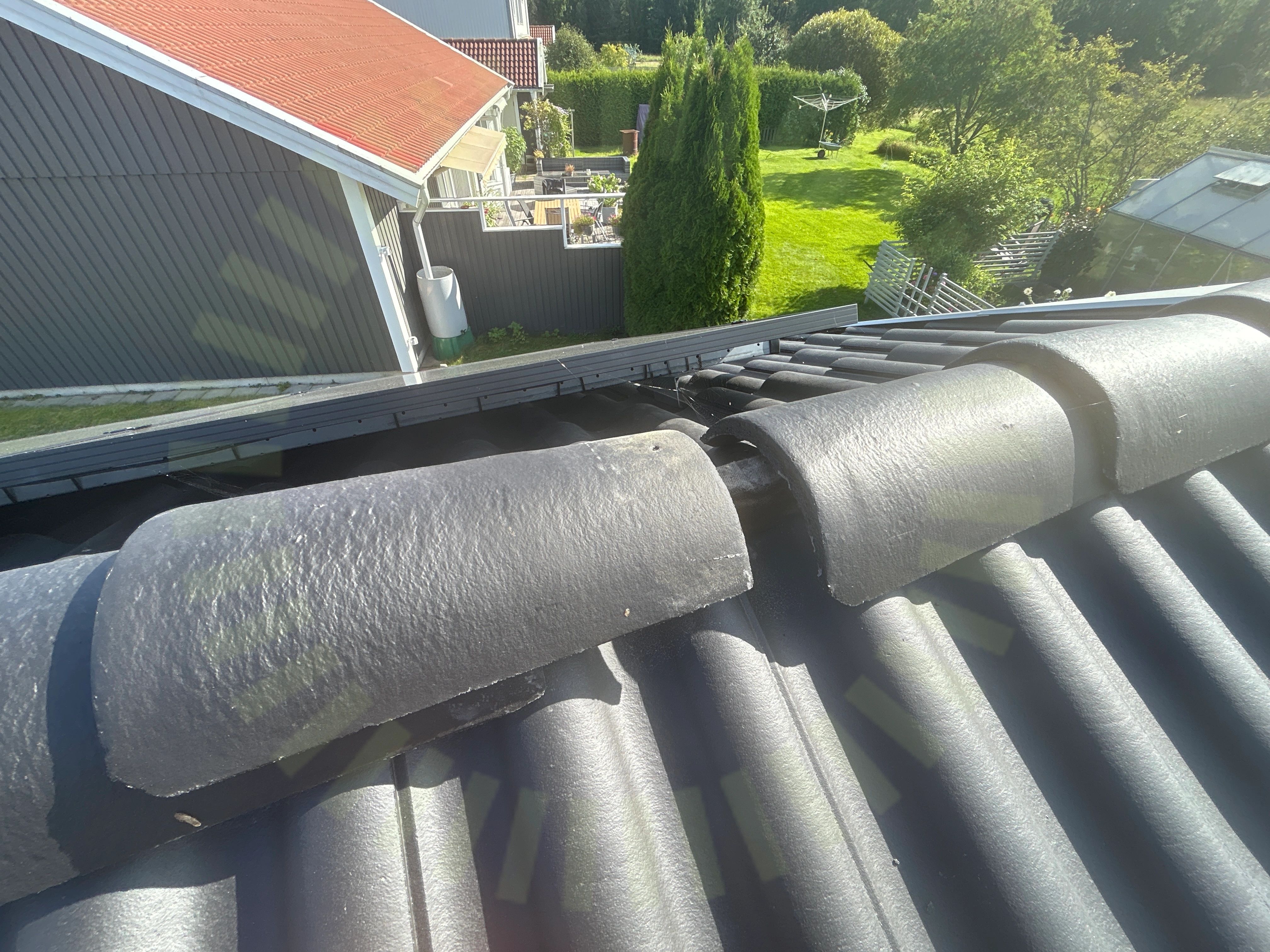

3.4 Återställande av takpannor

Inte godkänd

Takpannor är inte fastsäkrade efter montering.

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas överhäng

Skenors avstånd till varandra

Skenskarvar

Snö- och Vindlastberäkning

Takkrokarnas CC

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Läktinfästning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Undercentral

Anmärkningar

1/8

5.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

7/8

Böjradie

Femledarsystem

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

32/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Ledare anslutna

Märkning

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
