Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

26 januari 2023

Ort

Falkenberg, Hallands län

Dragavlastade

Kabeluppfästning

Skenskarvar

+ 9

74% godkända

26% ej godkända

Om installationen

Paneler

DENIM: U - M2

Montagesystem

K2: SingleRail: CrossHook 3S

Växelriktare

SunGrow: SG(5.0-20)RT

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Tak 1, DENIM: U - M2 (12)Tak 1, K2: SingleRail: CrossHook 3S (21)Varselmärkning (4)Växelriktare (28)

Tak 1, DENIM: U - M2

Anmärkningar

2/12

1.1 Felaktig överlämning av produktblad

Rekommendation

Överlämnat produktblad för Denim U-M3, i verklighet är det Denim U-M2 paneler

1.2 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/12

Dräneringshål

Fästens placering

Förbindelse av kontakter

Föremål Bakstycke

Höjdskillnad

Panelramar separerade

Skador

Skugga

Strängförläggning

Tak 1, K2: SingleRail: CrossHook 3S

Anmärkningar

5/20

2.1 Infästningar i takstol

Inte godkänd

Krok sitter inte i takstolarna

Tillverkarens anvisningar

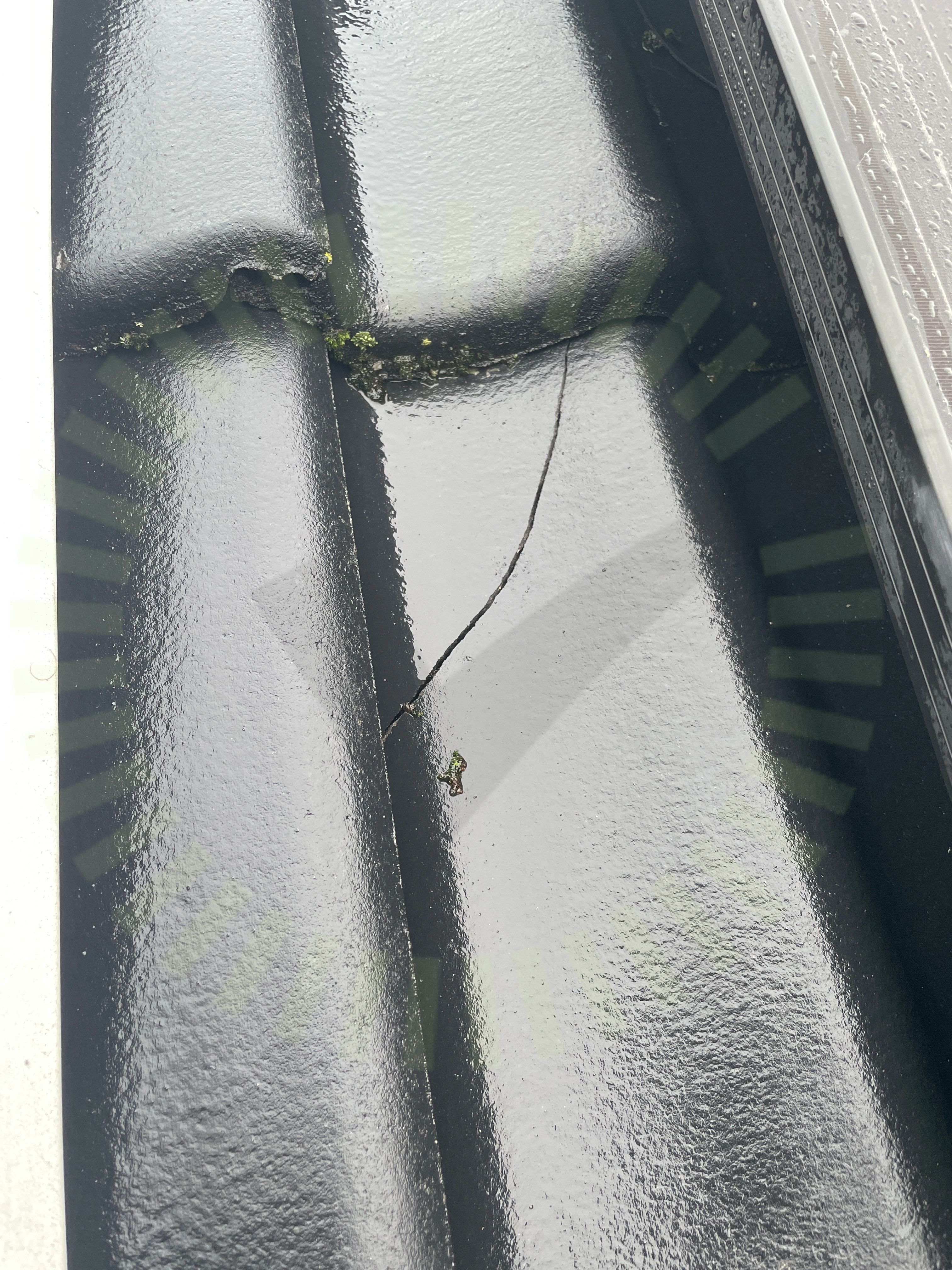

2.2 Skador

Rekommendation

Sprucken takpanna

Tillverkarens anvisningar

2.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

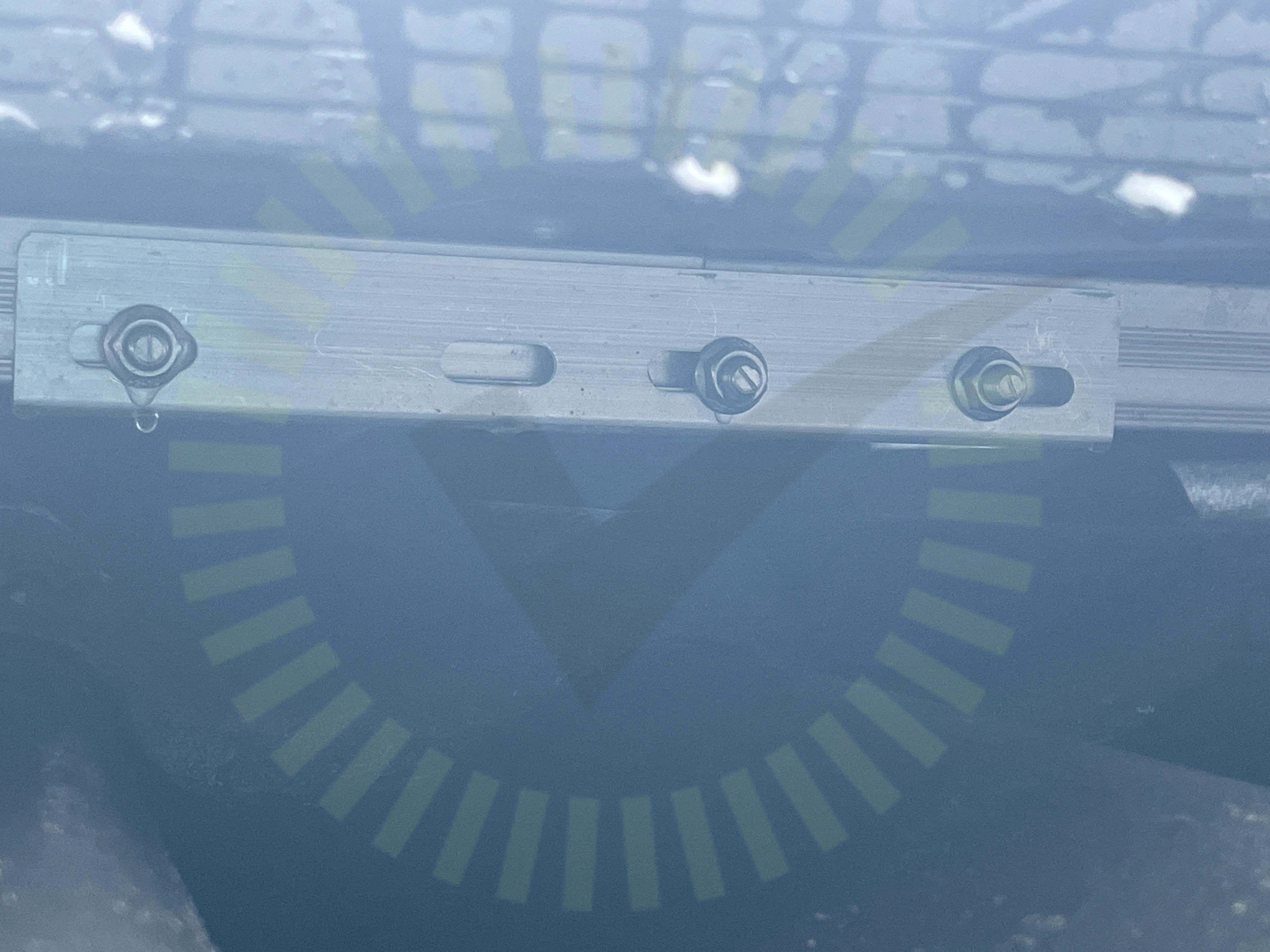

2.4 Skenskarvar

Inte godkänd

Skenskarv ej monterad enligt tillverkarens

Tillverkarens anvisningar

2.5 Snö- och Vindlastberäkning

Inte godkänd

Dimensionerna för paneler stämmer inte överens med verkligheten. Beräknat på M3

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/20

Främmande material

Förutsättningar

Infästningarnas CC mått

Mittklämmor

Shims

Skarp kant

Skenornas infästning

Skenornas överhäng

Skydd

Slutklämmor

Takpannor under betongkrok

Urspårning av betongpannor

Väderbeständigt material

Ej tillgängligt vid besiktning

2/20

Infästningar i råspont

Takgenomföring

Varselmärkning

Anmärkningar

1/4

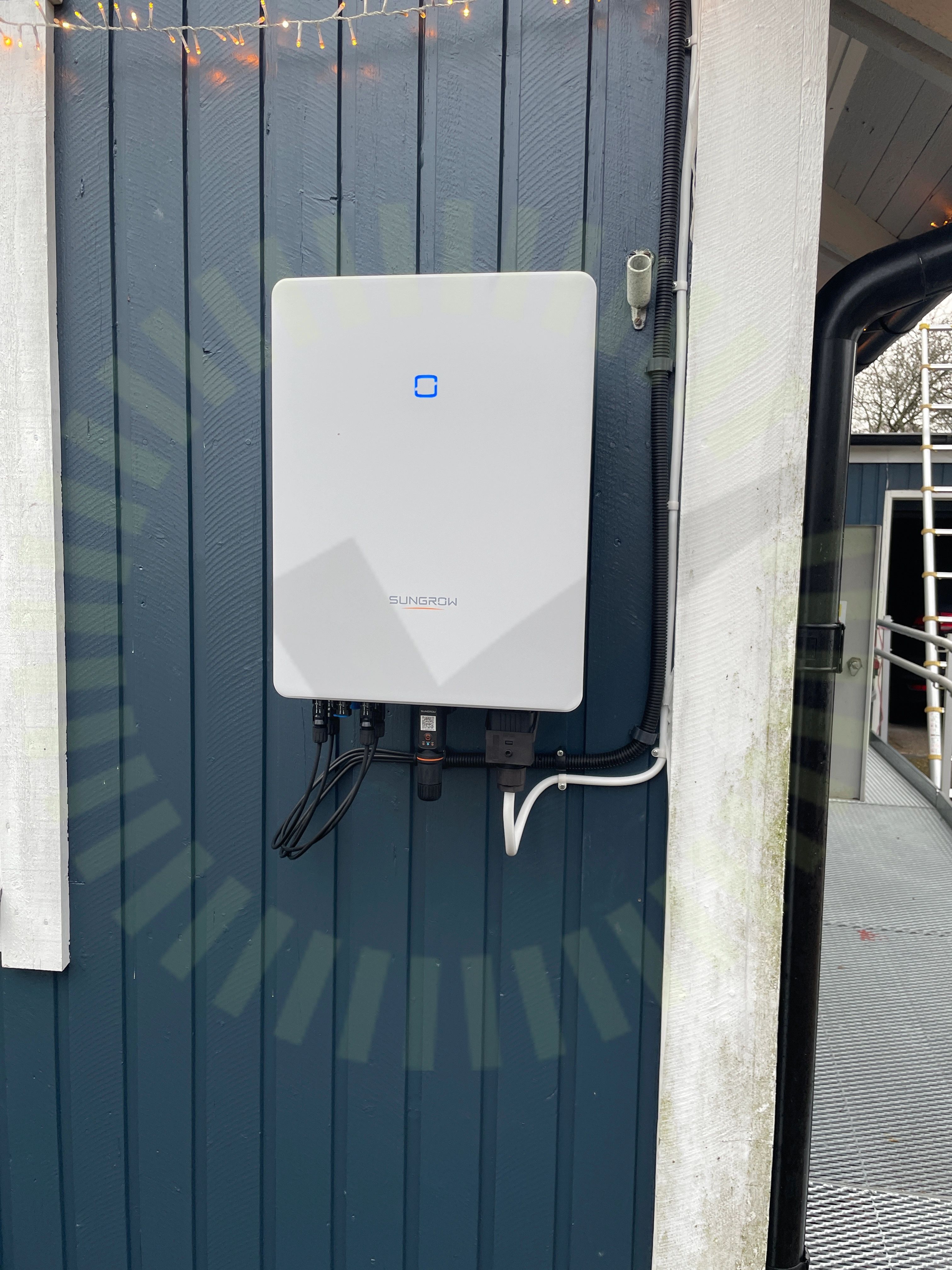

3.1 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solceller

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

8/27

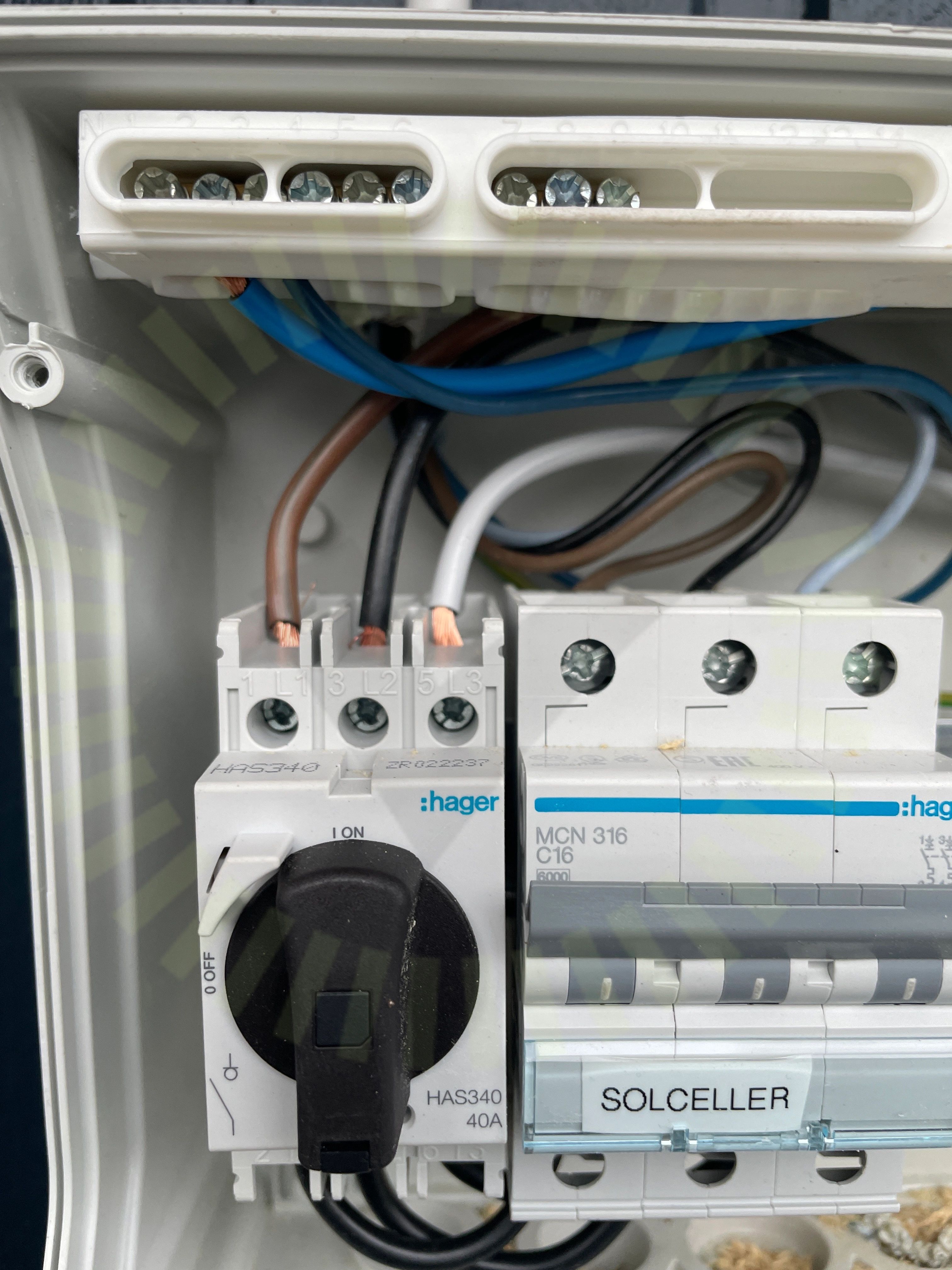

4.1 Anslutning

Rekommendation

Kablar alldeles för mycket uppskalat vid inkopplingspinkterna

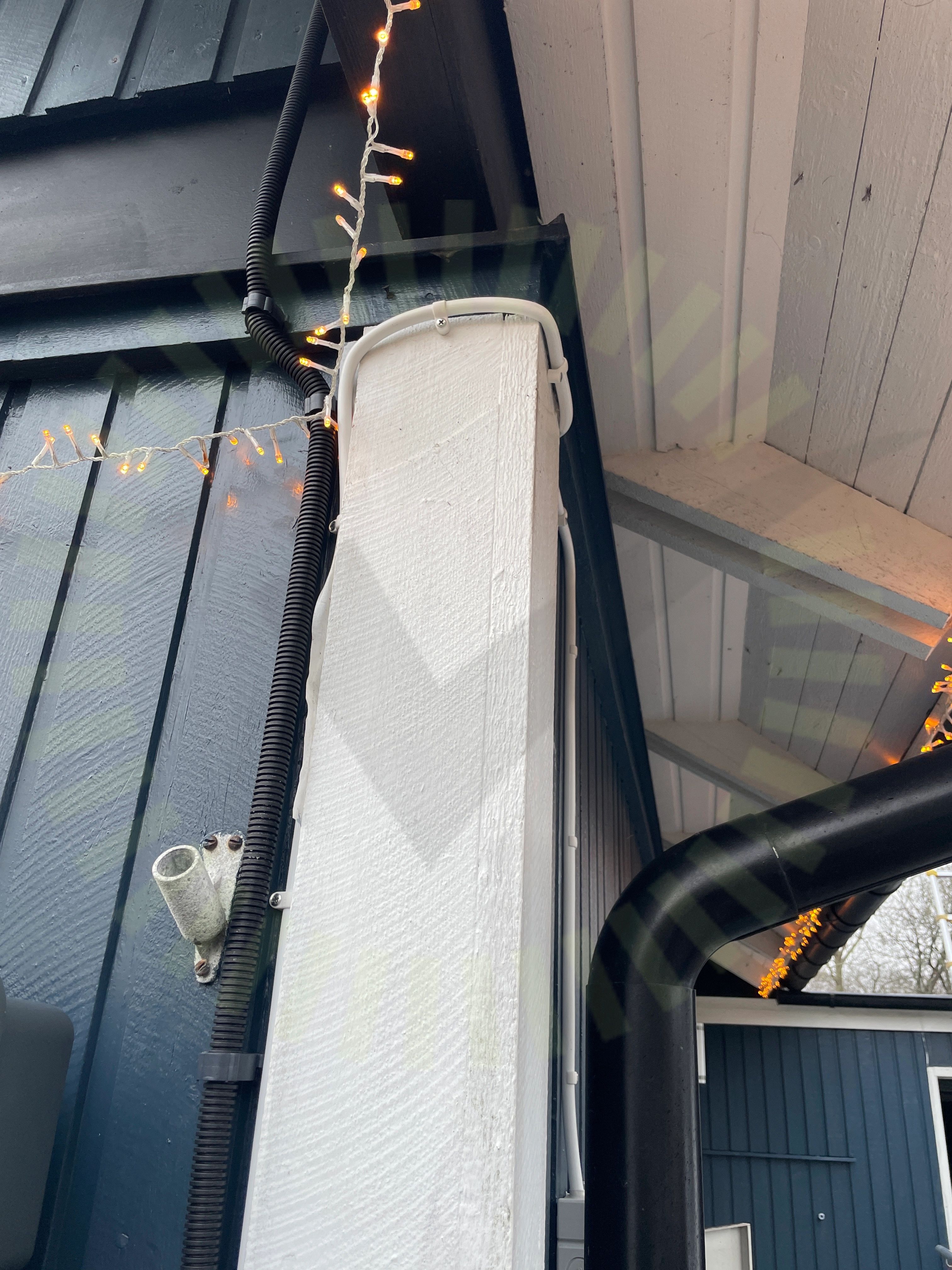

4.2 AC Förläggning

Inte godkänd

Klammer ej fäst korrekt

SS 436 40 00 (522.8.4)

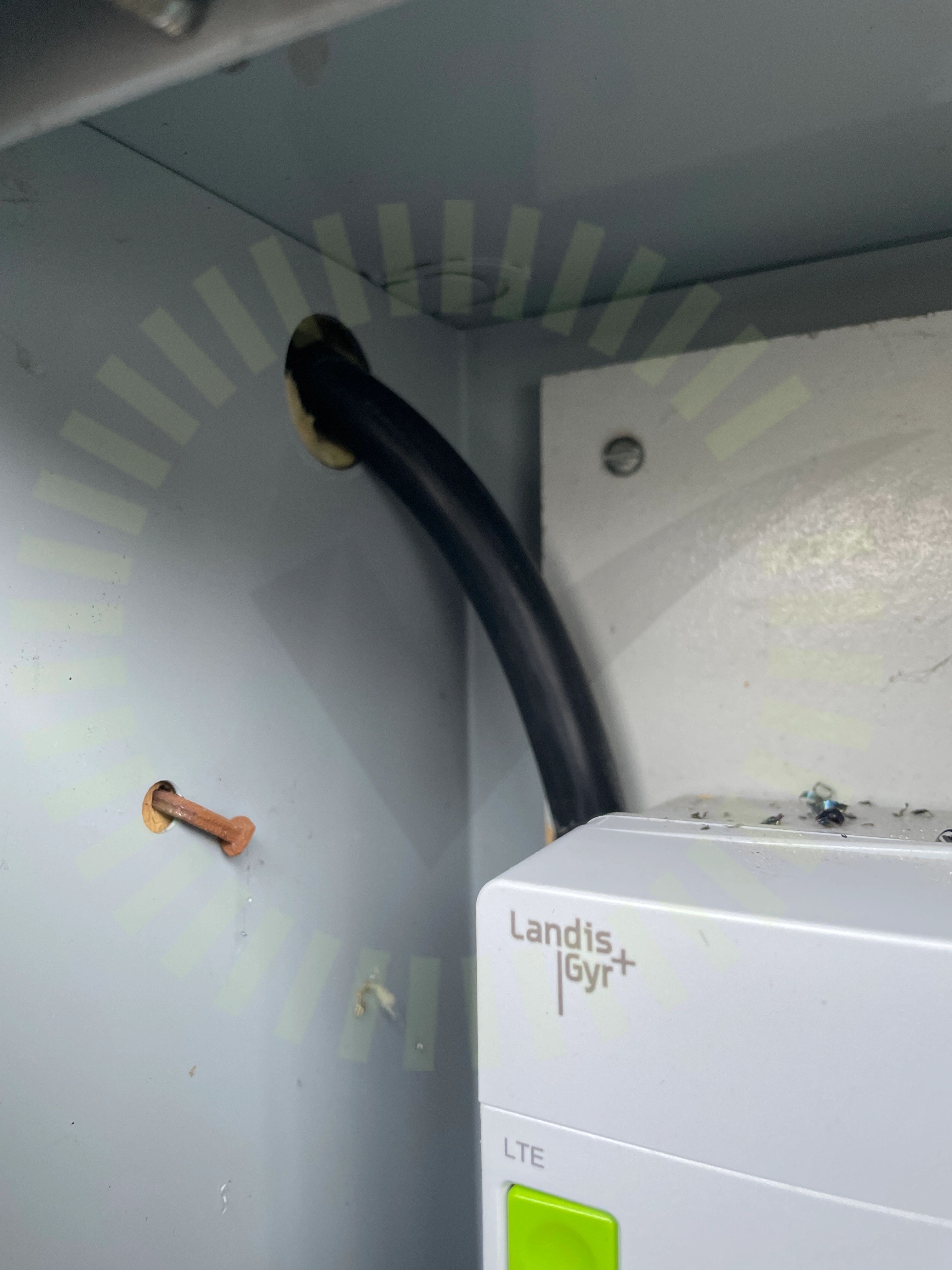

4.3 AC kabel skarp kant

Inte godkänd

Kabel ligger mot skarp kant

4.4 Förskruvning

Inte godkänd

Kontakt ej fäst ordentligt

Tillverkarens anvisningar

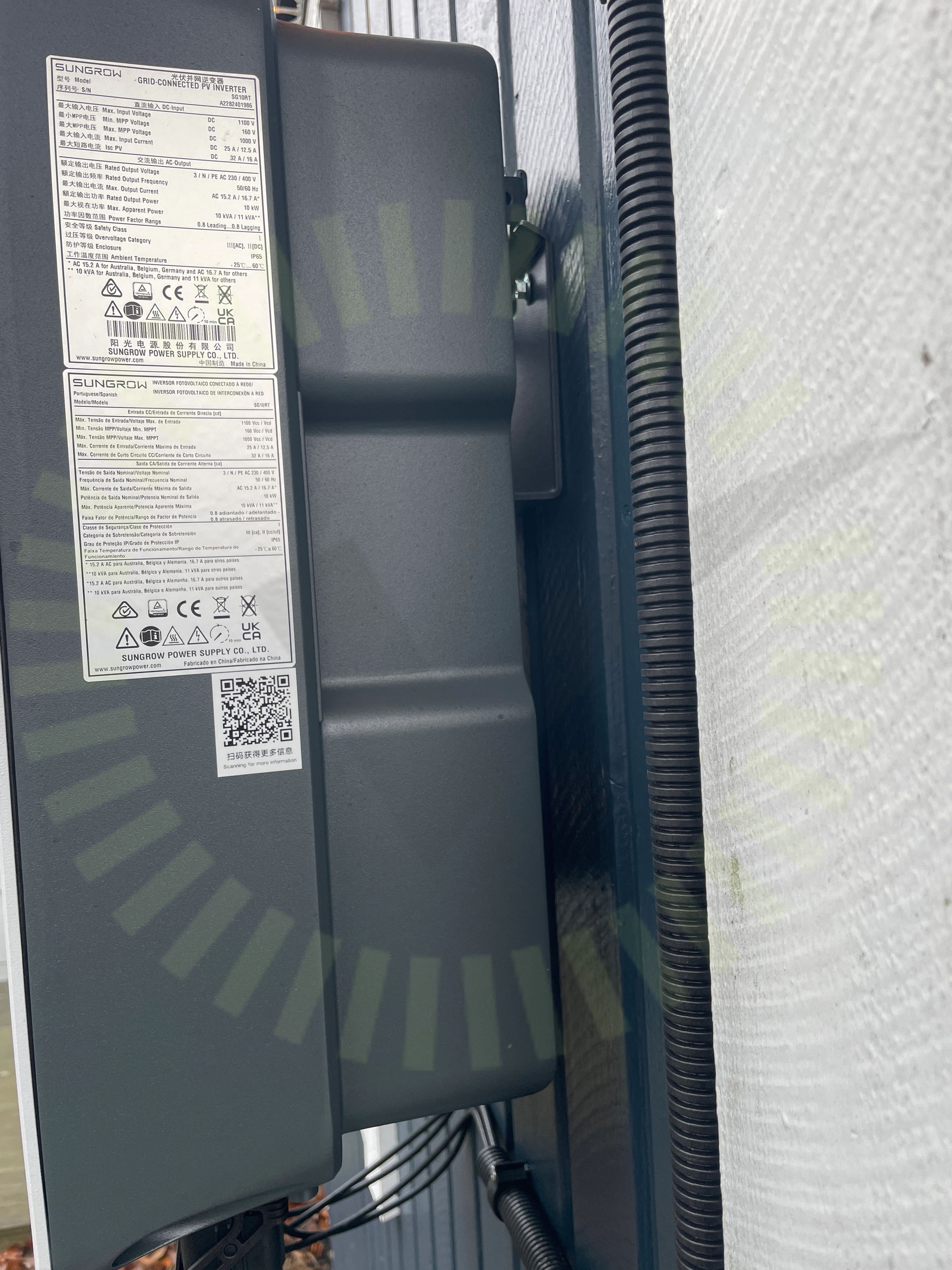

4.5 Infästning

Inte godkänd

Sitter på träfasad

Tillverkarens anvisningar

4.6 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

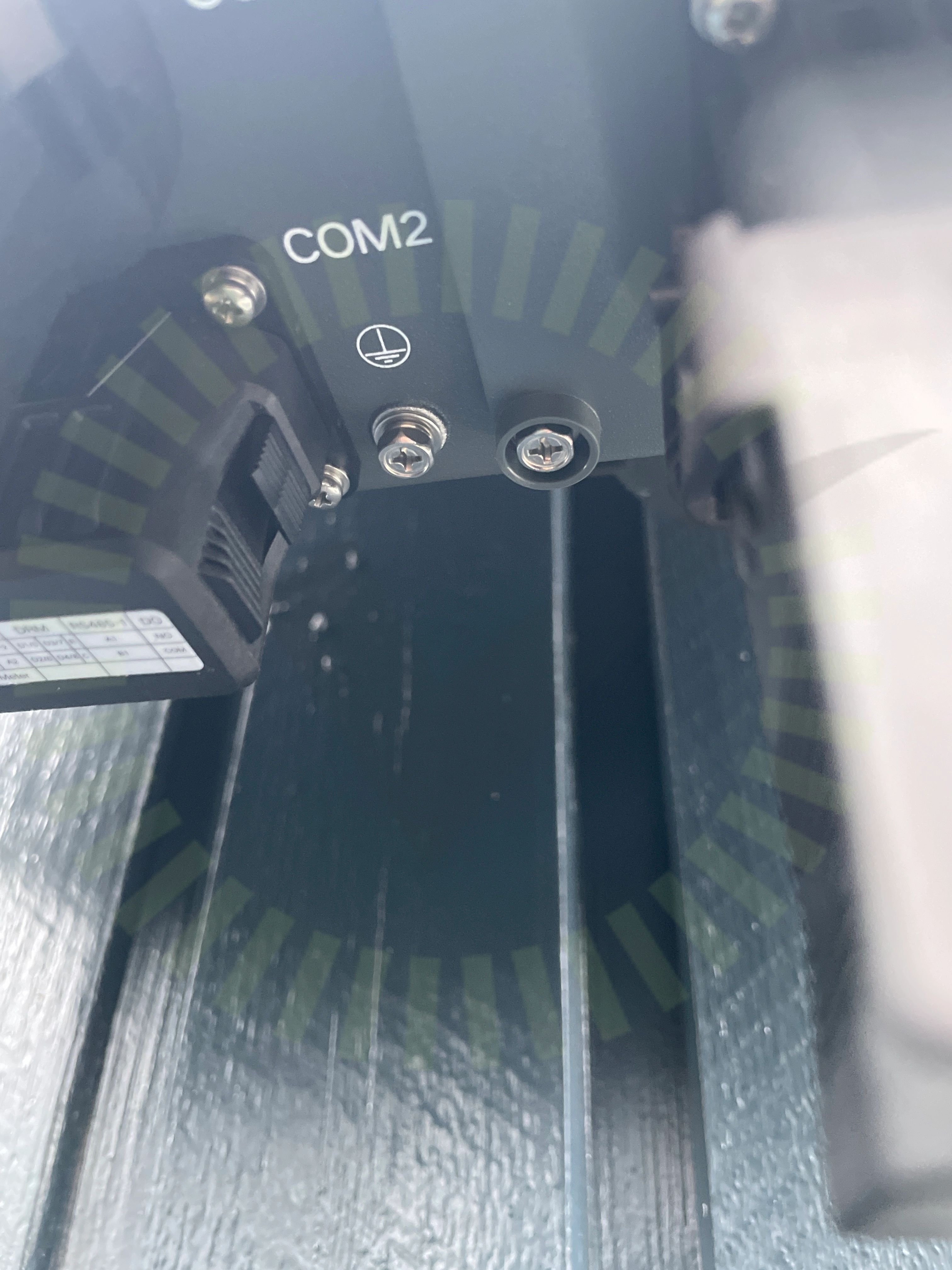

4.7 PE

Inte godkänd

Chassit saknar PE anslutning

Tillverkarens anvisningar

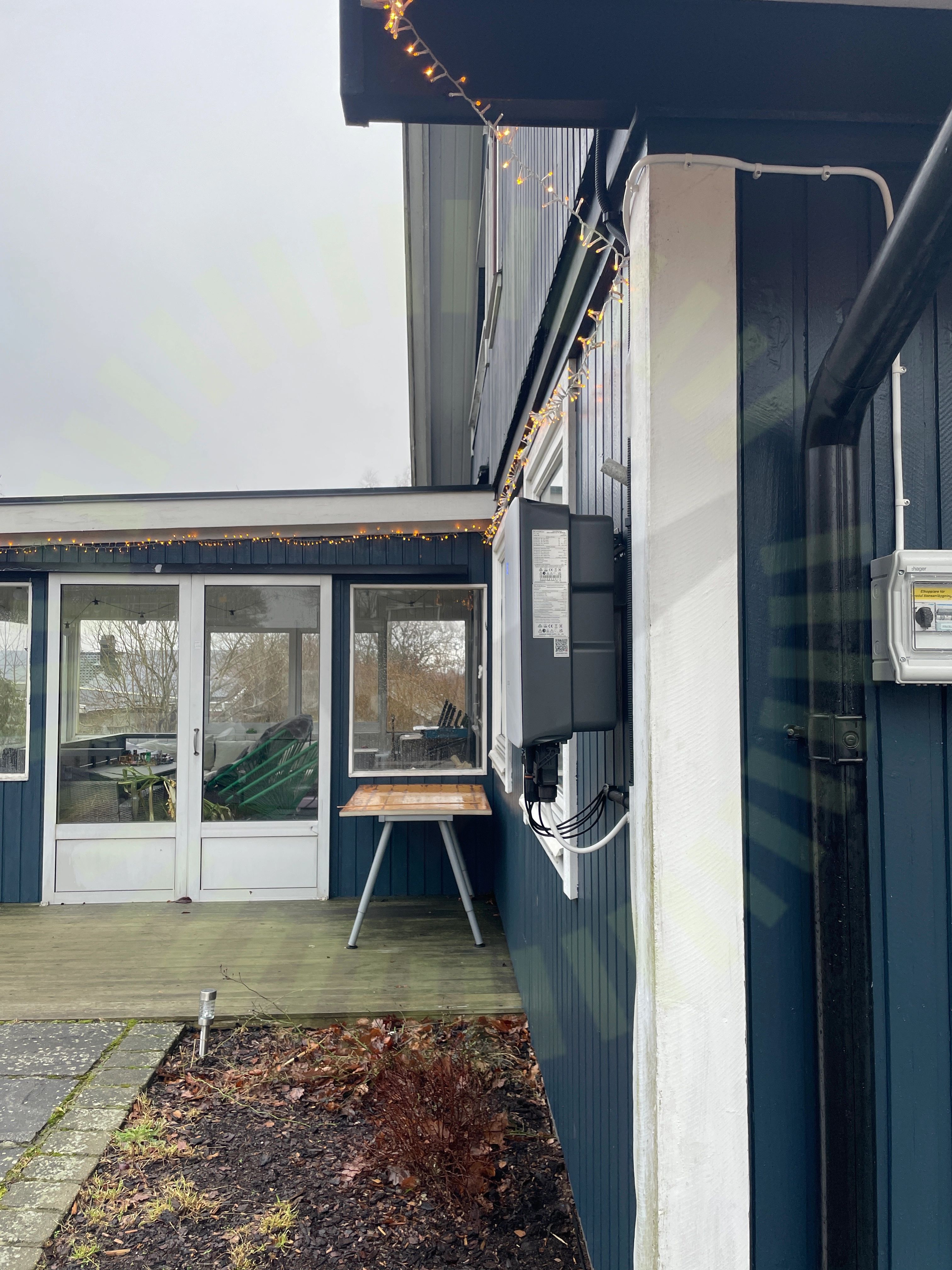

4.8 Utrymme

Inte godkänd

Växelriktare kan utsättas både för regn och direkt solljus. Placerad på vägg som vetter mot väst

Tillverkarens anvisningar

Godkända kontrollpunkter

19/27

AC Böjradie

AC Genomföringar

AC Skador på kabel

Avstånd

DC Förläggning

DC Genomföringar

DC Kablage egenskaper

DC Skador på kabel

DC Yttre påverkan

Huvudsäkring

Kabel

Ledare fastspända

Märkning

Placering: Fastsäkring av produkt

Skador

Strängschema

Säkring

Vinkel

Växelriktare: El: Kontakter
