Besiktningsrapport

9.0

Installation av
1KOMMA5°
Datum
7 juni 2023
Ort
Färjestaden , Kalmar län

Klämmornas placering

Klämmornas placering

Panelkablagets böjradie

Panelkablagets böjradie

Genomföringar

Genomföringar

+ 1

+ 1
87% godkända
13% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
3/3
1.1 Avtal

Inte godkänd

Enligt överenskommelse/arbetsorder skulle flytt av taksteg ingå. Dokumentation som anges i avtal saknas. Uppskattad produktion är baserat på Solaredge med optimering. Då panelernas MPP ström överstiger växelriktarens max ingångsström sker förluster som ej beaktats vid beräkning av utlovad produktion.

Avtal
1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.


Batteri

Godkända kontrollpunkter
8/8
Avstånd
Infästning
Kommunikation
Lock
Miljökrav
PE
Skador
Vinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter
6/6
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering
Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar
3/27
Skenornas infästning
4.1 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenan botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
4.2 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt Max 60 cc

Snö- och vindlastberäkning
4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar
Godkända kontrollpunkter
23/27
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans dräneringskanal
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/27
Termisk brytpunkt skenor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar
3/15

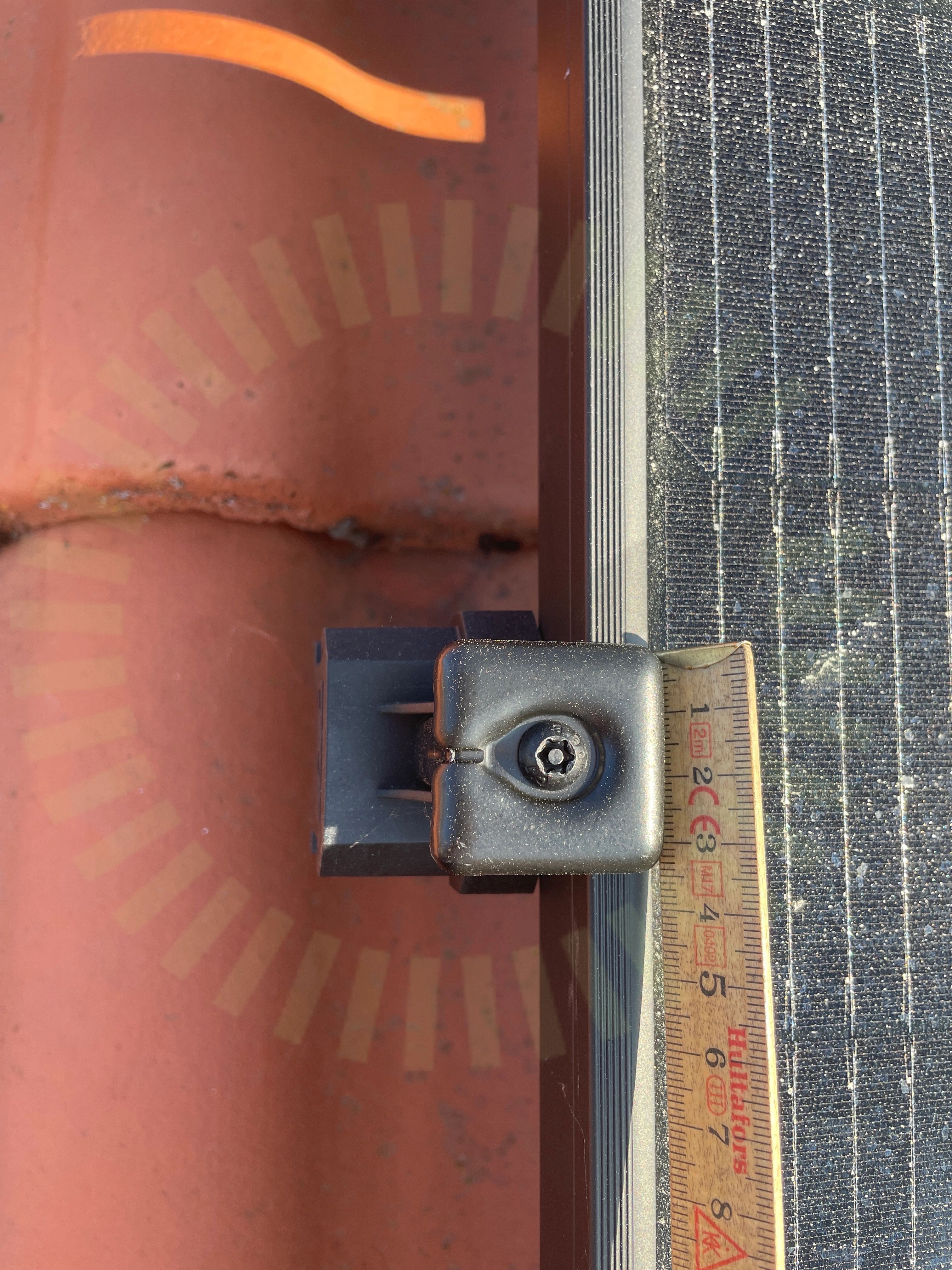

Klämmornas storlek
5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

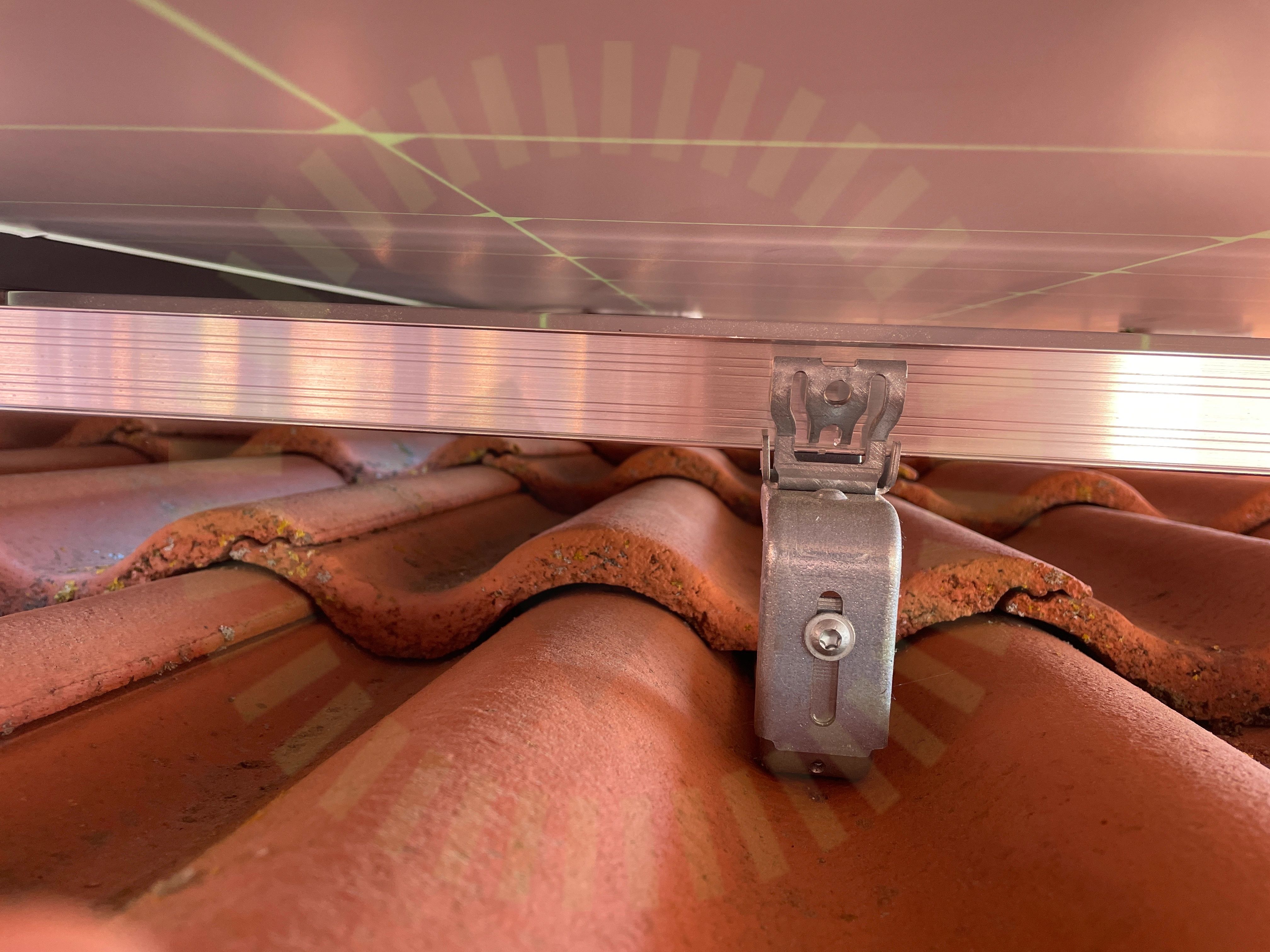

Klämmornas placering
5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Eftersom snö och vindlastberäkning saknas framgår inte beräknade laster. Använd klämzon är ok vid +- 1600 Pa.

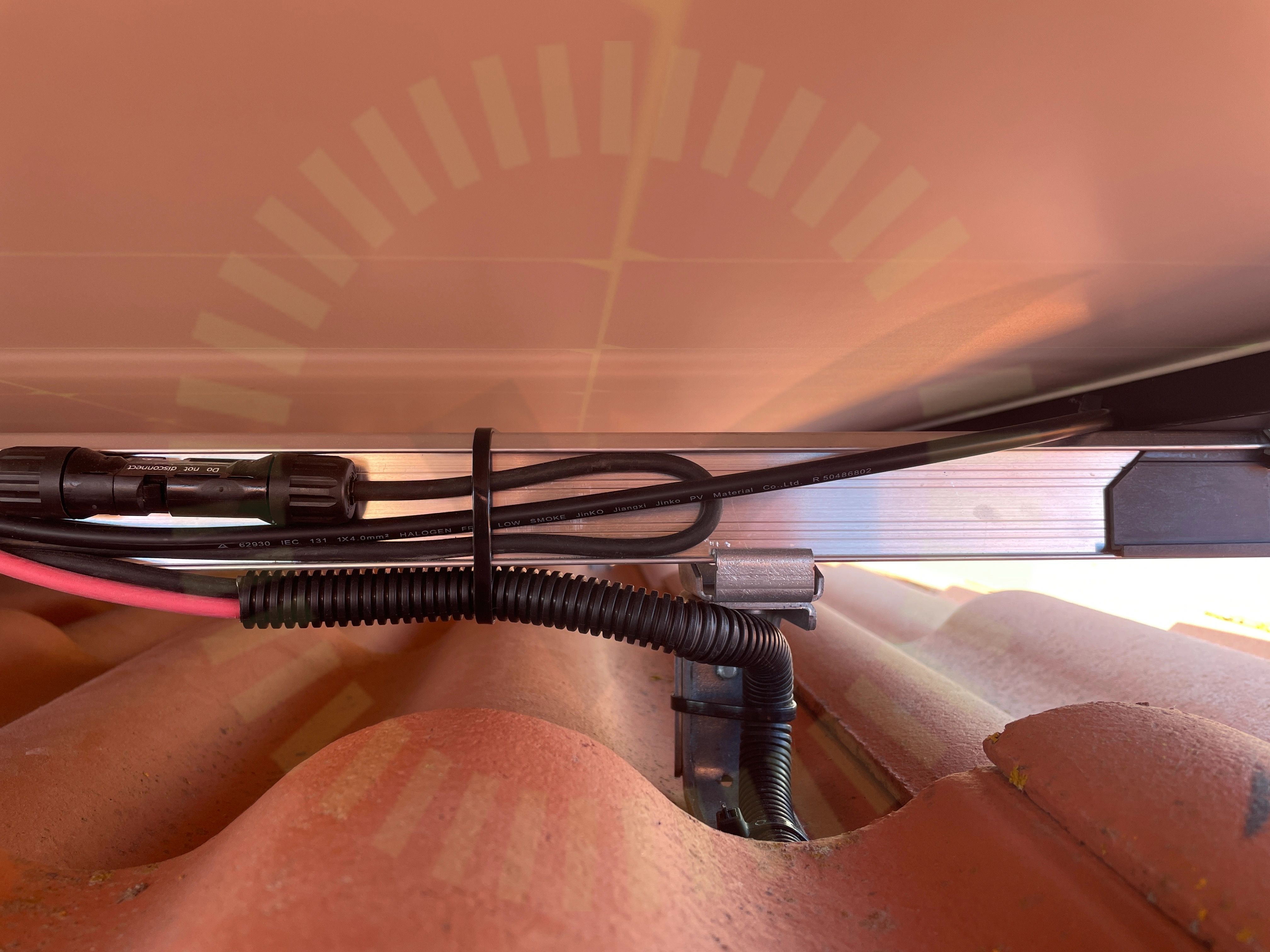

Panelkablagets böjradie
5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Uppmätt ca 10-15 mm.

Godkända kontrollpunkter
12/15
Avstånd till havet
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas överlappning
Kopplingslåda
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning

Varselmärkning

Anmärkningar
1/5
6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid arbetsbrytaren för växelriktaren.

SEK 457, Sida 42
Godkända kontrollpunkter
4/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för likspänning

Växelriktare

Anmärkningar
3/35
7.1 AC Anslutning Växelriktare

Inte godkänd

Försäkring/riskbedömning av dubbel matning saknas. Potential ström 20+16A.

7.2 DC Max Ström

Inte godkänd

Panelens ström är högre än växelriktarens ingångsström. Produktionsbortfall blir följden.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

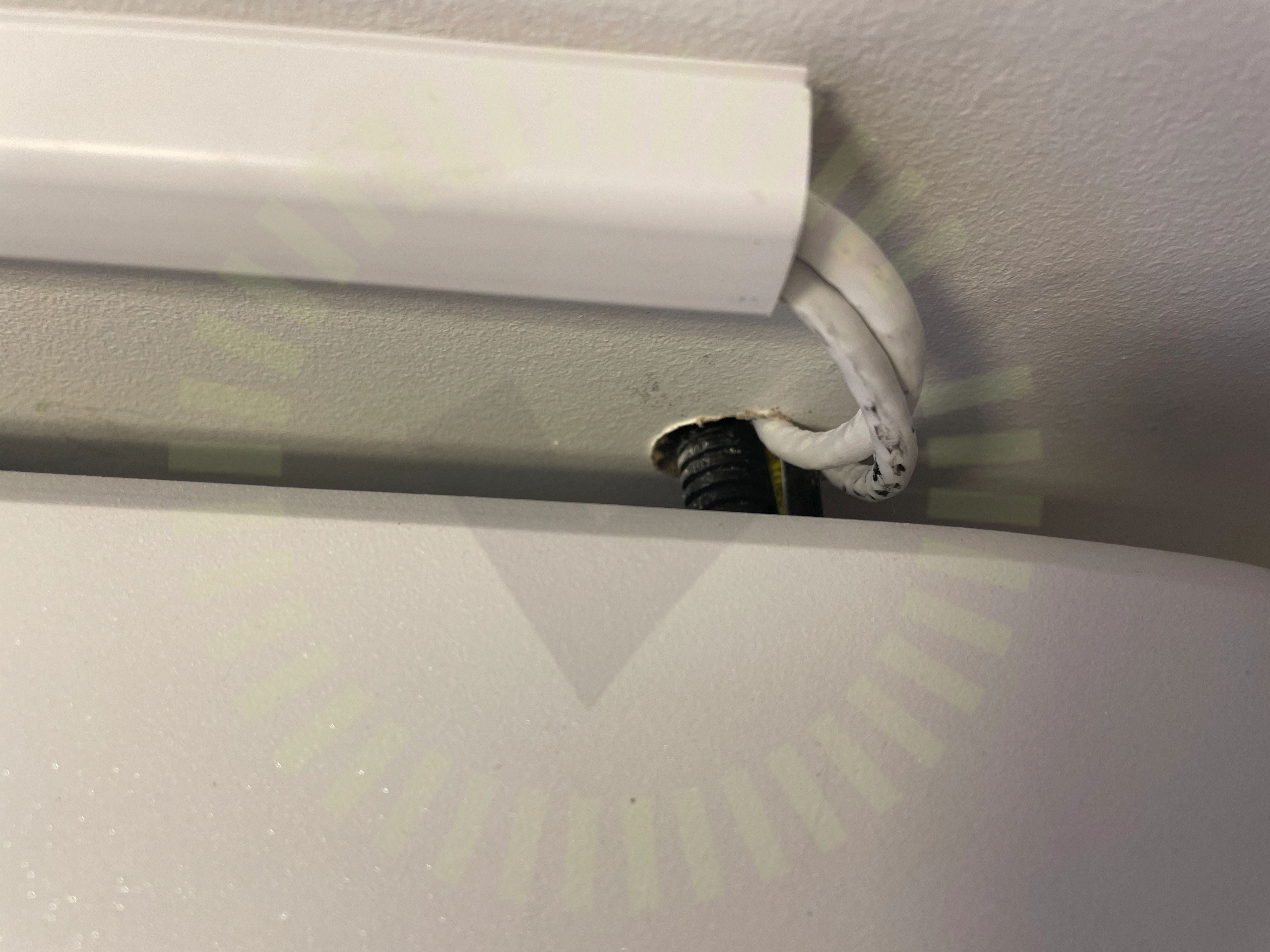

Genomföringar
7.3 Genomföringar

Inte godkänd

Genomföring inte tätad mellan kall och varmutrymme

Godkända kontrollpunkter
32/35
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
