Besiktningsrapport
8.3
Installation genom
Solcellen.nu
Datum
27 juni 2023
Ort
storå, Örebro län
Stress på kontakter
Klämmornas överlappning
Kontaktdon
+ 24
79% godkända
21% ej godkända
Om installationen
Paneler
JA Solar: JAM60S20/21 355-375MR
Paneler
JA Solar: JAM60S20/21 355-375MR
Montagesystem
ESDEC Lutande Panntak
Montagesystem
Weland Stål: Plåttak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Tillbehör
Smartmätare: CHINT DTSU666
Tillbehör
Säkerhetsbrytare DC
Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/4
1.1 Avtal
Kundkommentar
Designen ändrades om på plats utan att konsultera med kunden först.

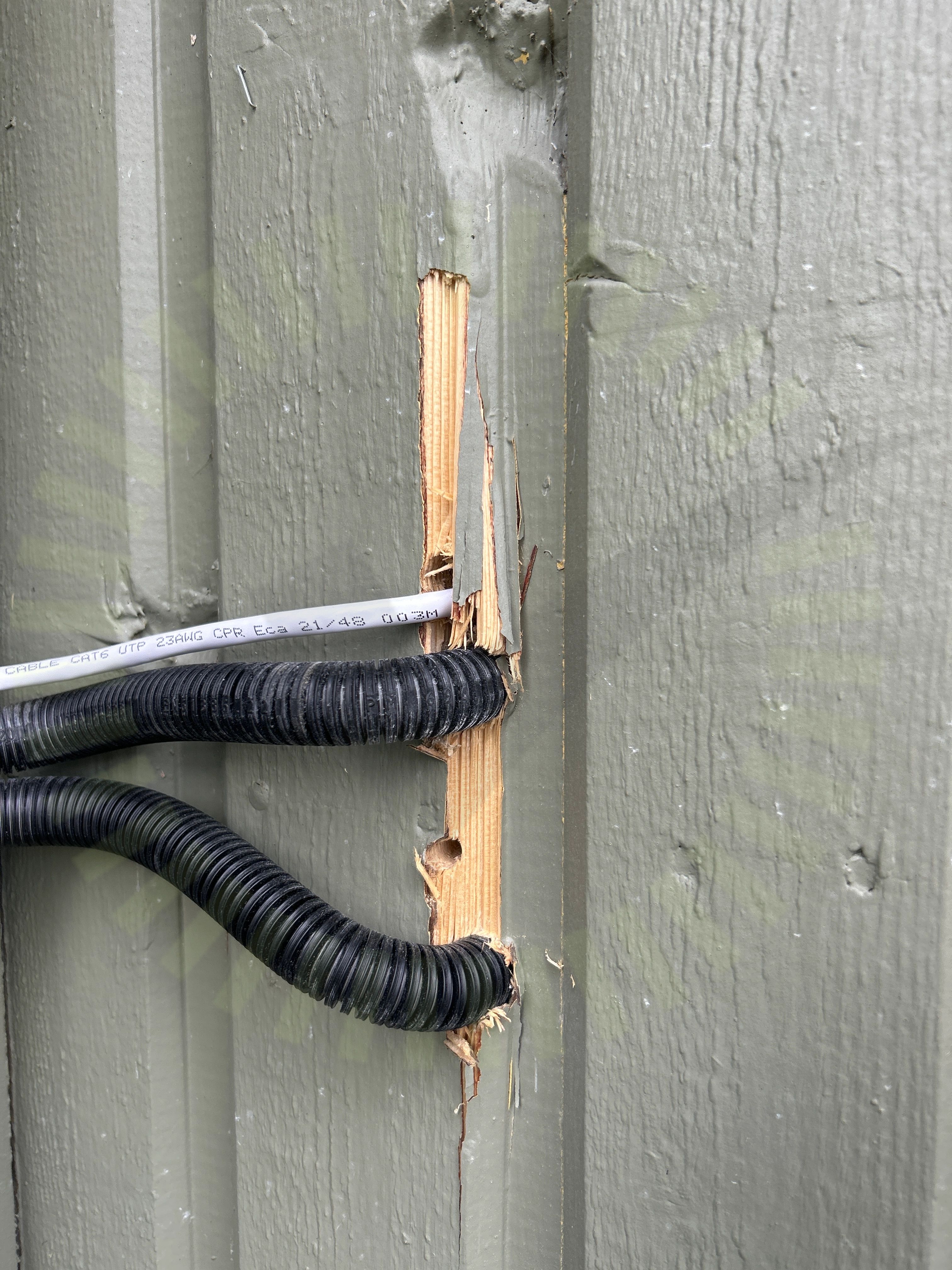

1.2 Skada på vägg
Inte godkänd
Skada orsakad efter genomföring har ej åtgärdats på lämpligt sätt.
Godkända kontrollpunkter
2/4
Batteri
Anmärkningar
2/8
2.1 Avstånd
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
2.2 Infästning
Inte godkänd
Valda skruvar är inte lämpliga för att fästa batteriet med.
Godkända kontrollpunkter
6/8
Plåttak garage, JA Solar: JAM60S20/21 355-375MR
Anmärkningar
3/16

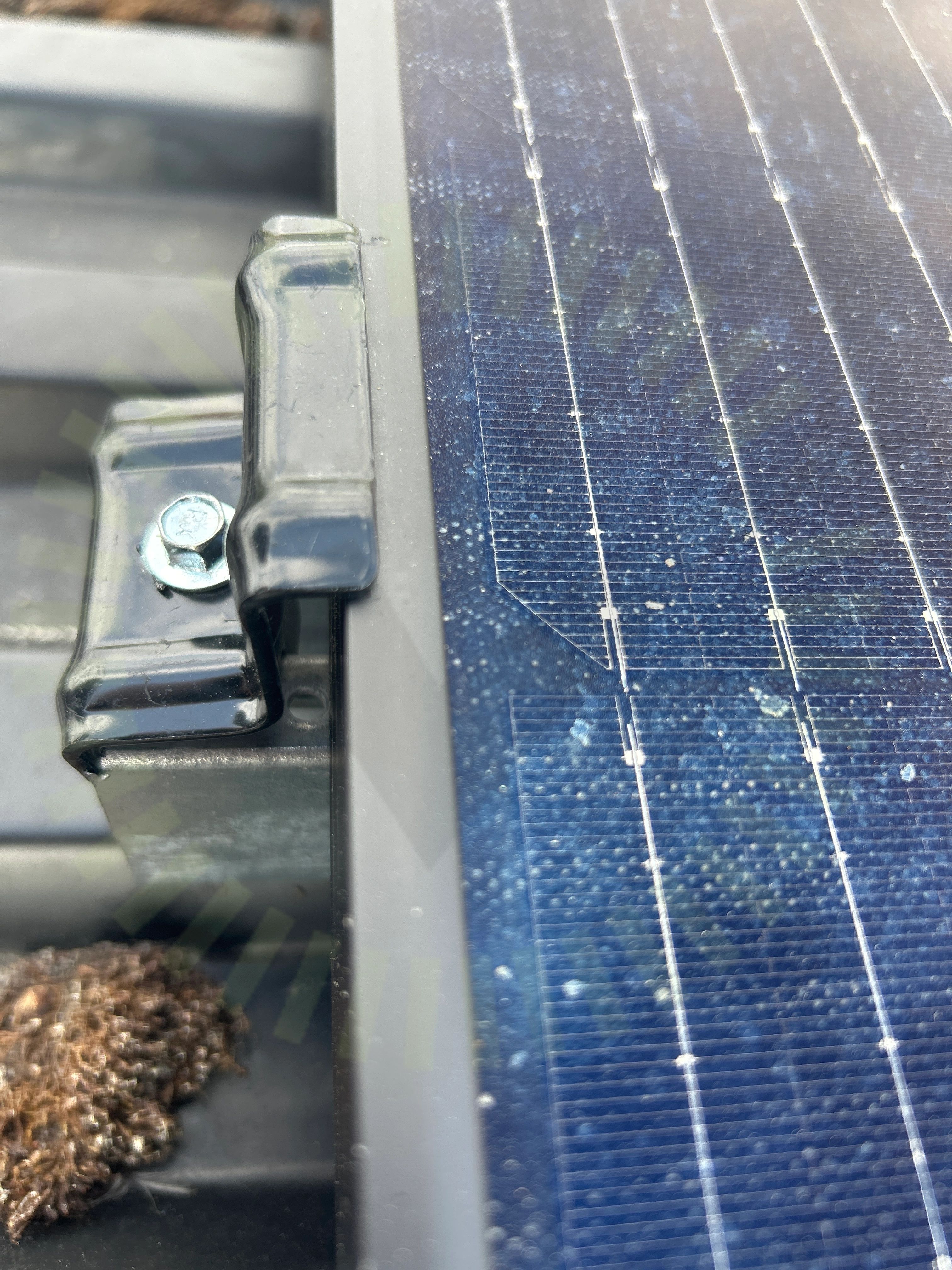

3.1 Klämmornas överlappning
Inte godkänd
Klämman överlappar inte tillräckligt på ramen.

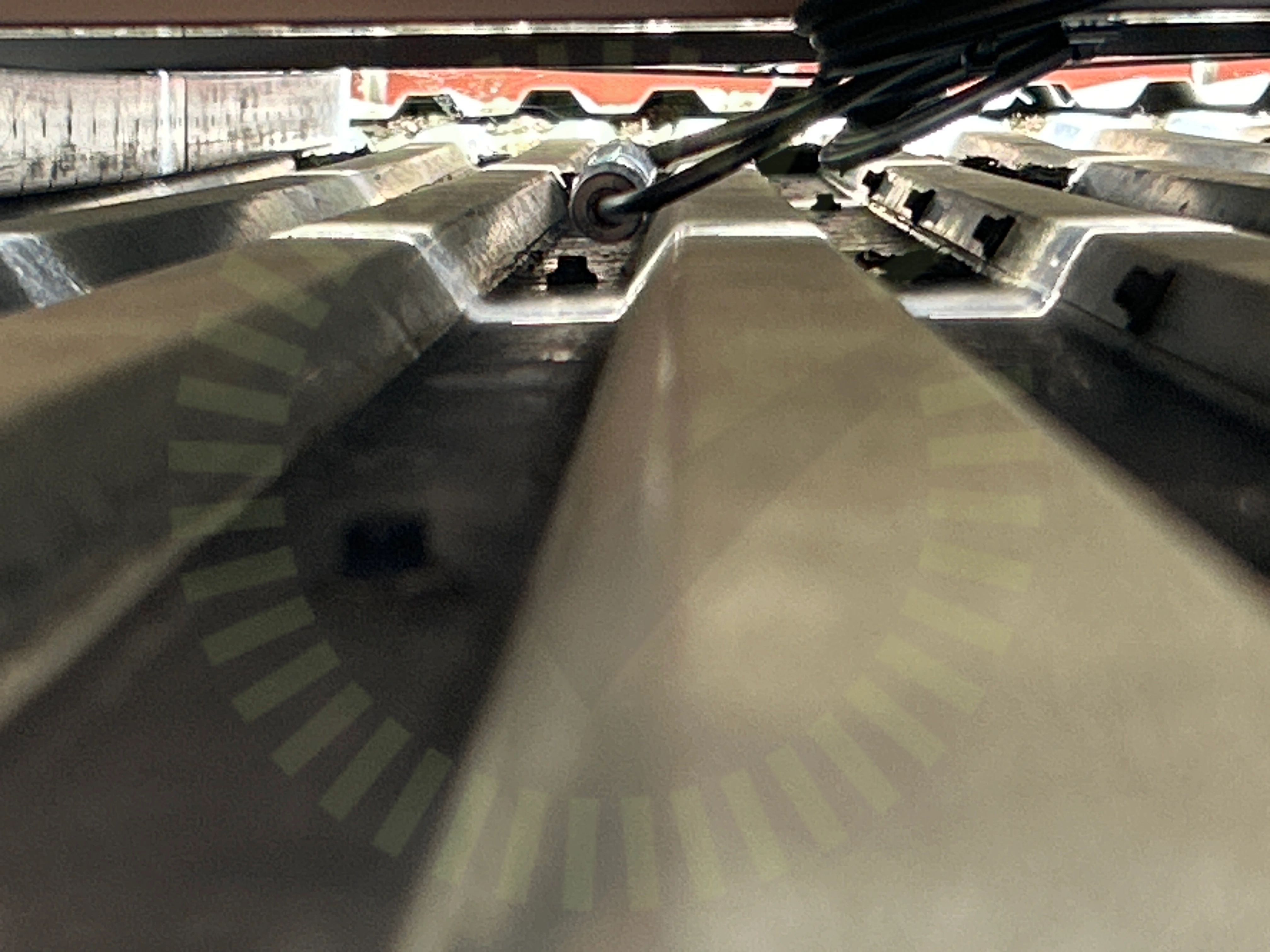

3.2 Kontaktdon
Inte godkänd
Kontakter ligger där vatten kan ansamlas.

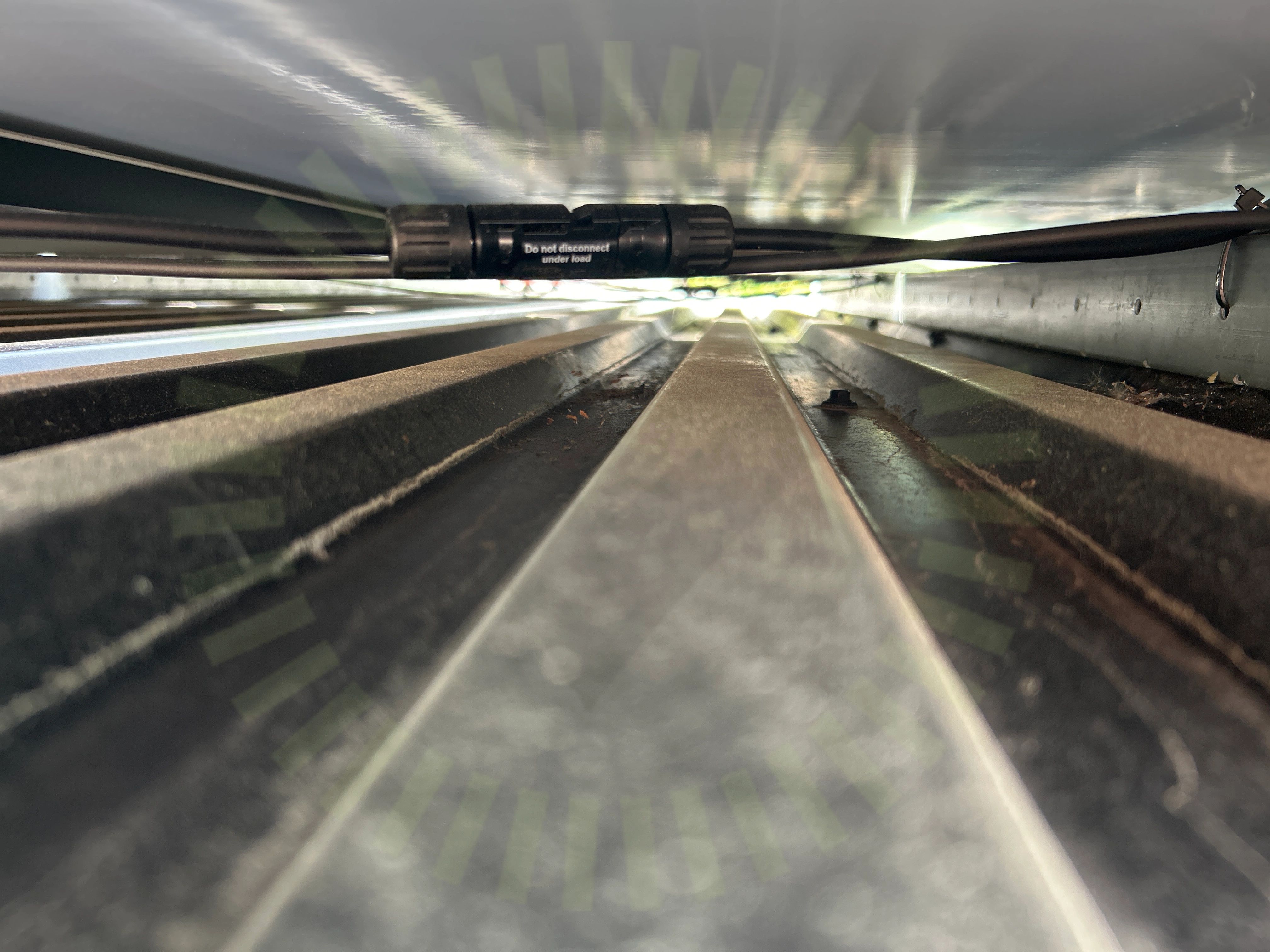

3.3 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
Godkända kontrollpunkter
12/16
Ej tillgängligt vid besiktning
1/16
Plåttak garage, Weland Stål: Plåttak
Anmärkningar
4/18

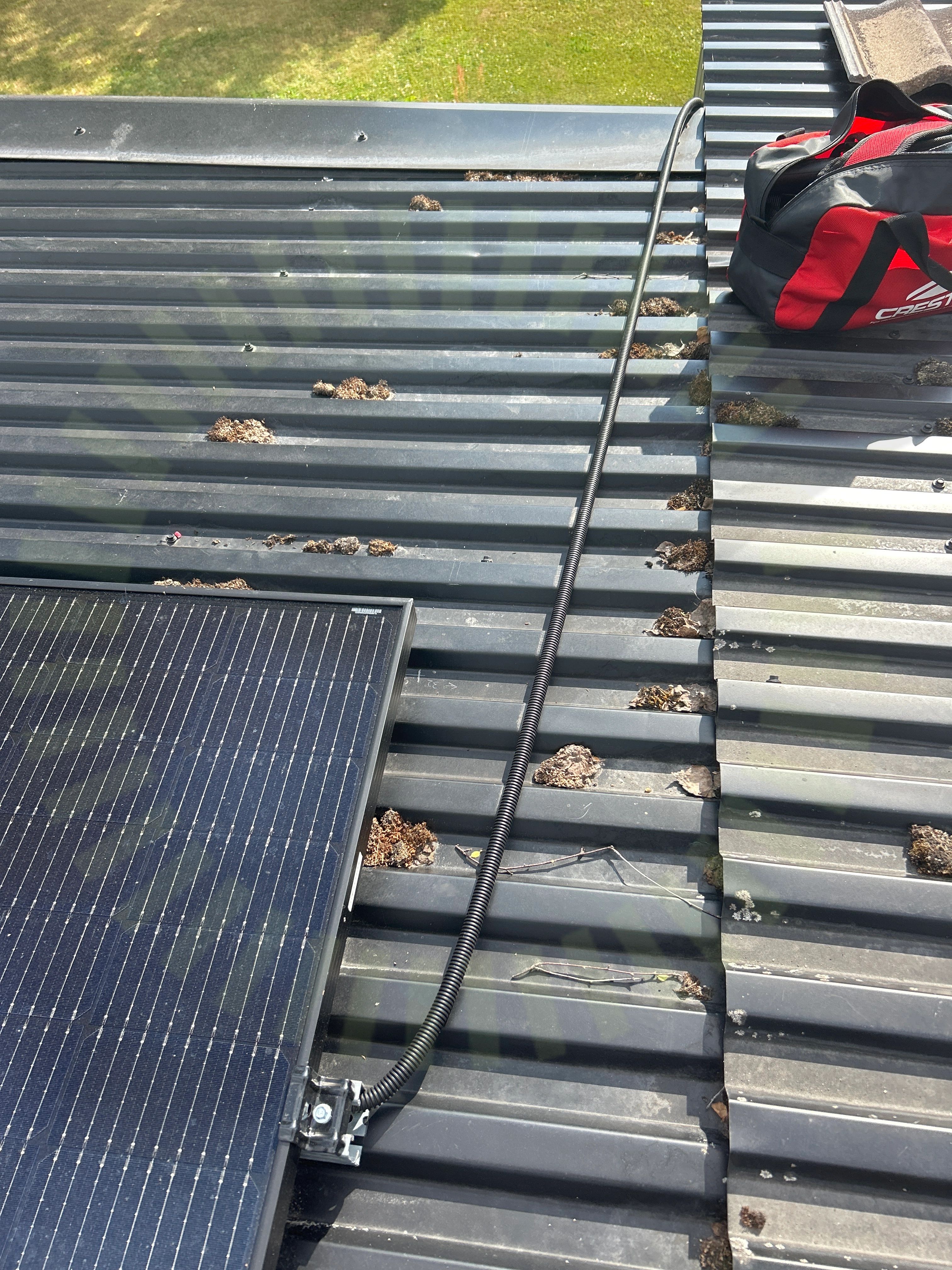

4.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte fastsäkrad.
4.2 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.

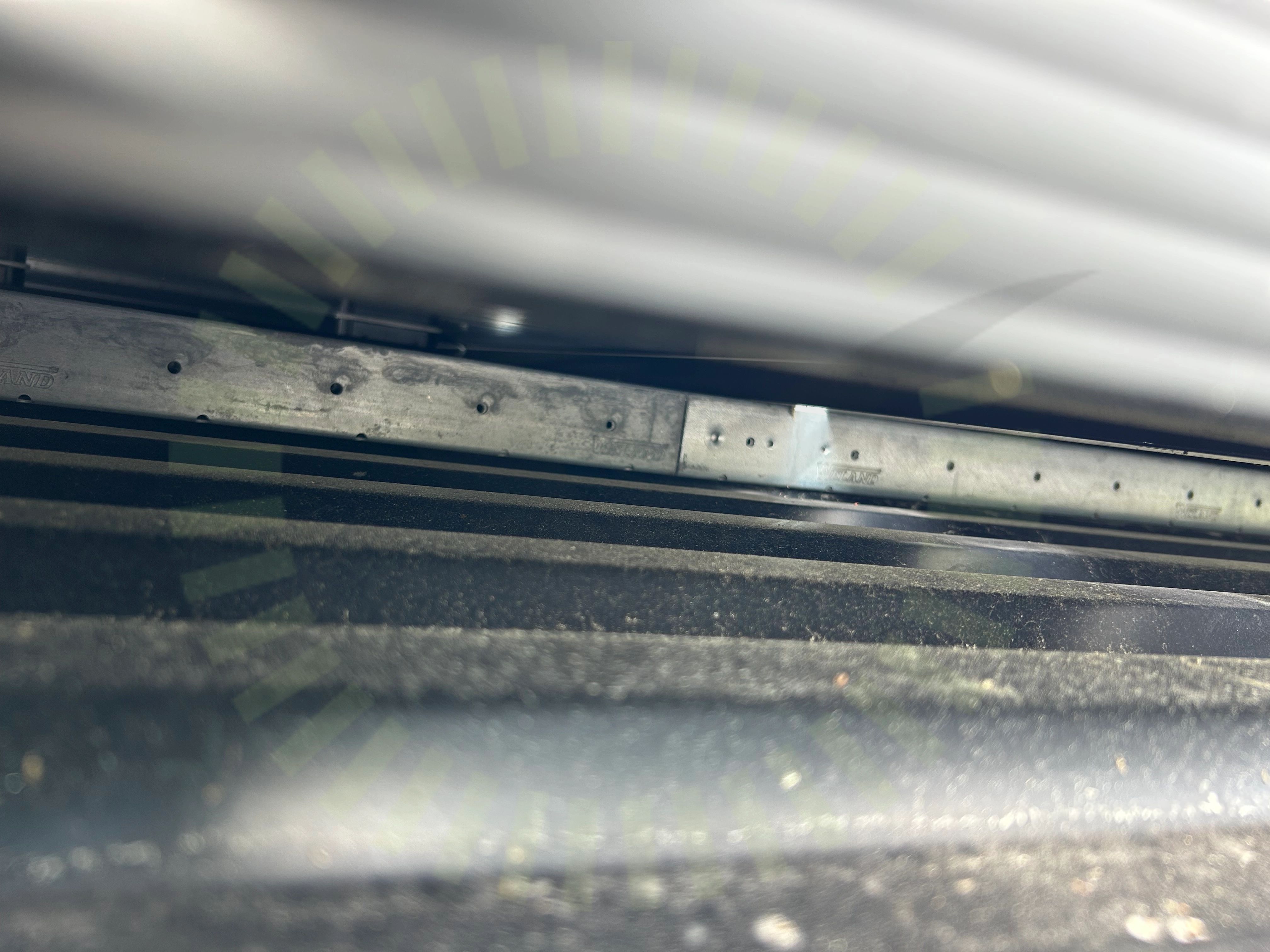

4.3 Skenskarv
Inte godkänd
Skenskarv är ej korrekt monterad. Saknar skruv.

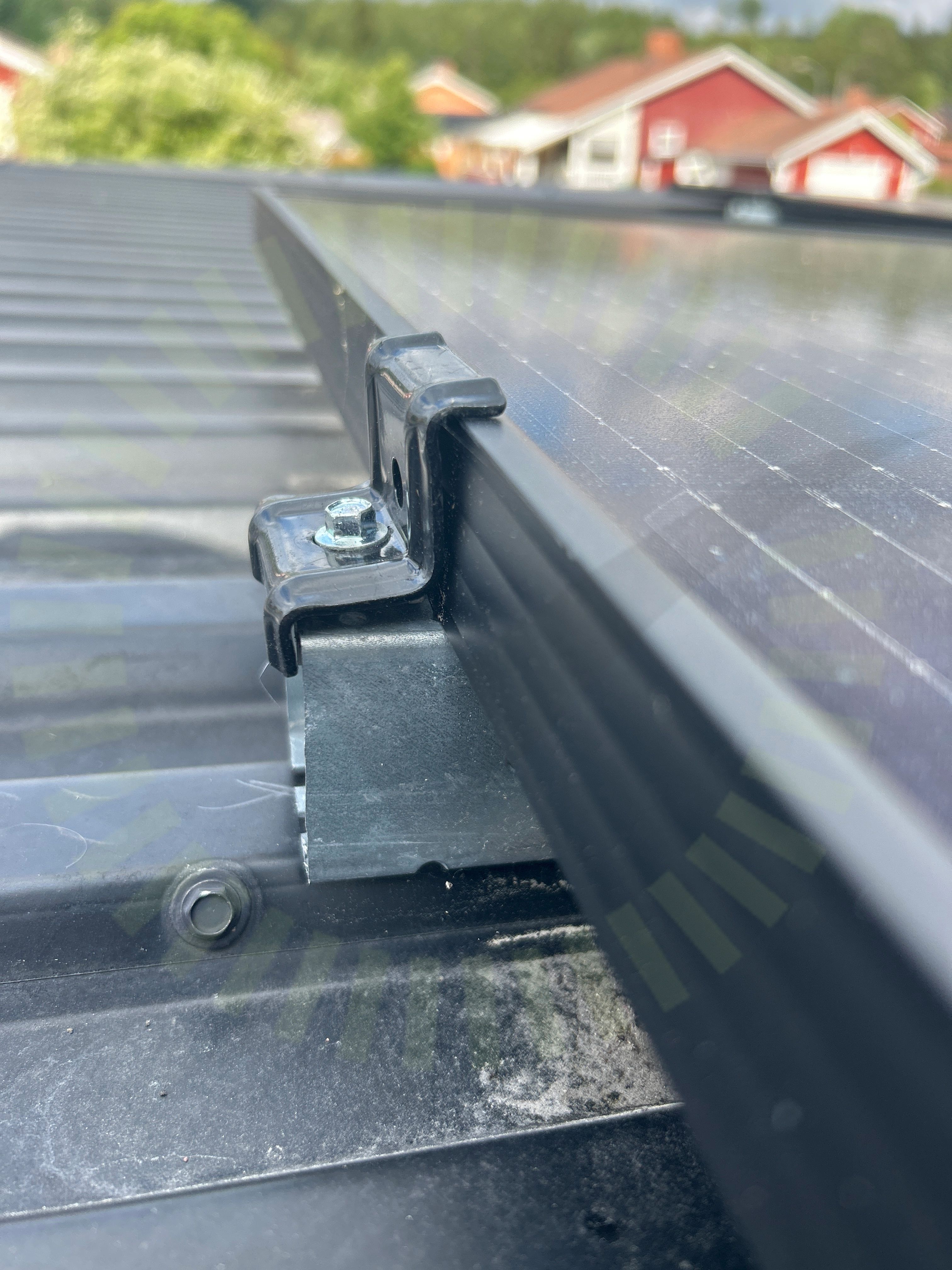

4.4 Ändklämmor skena
Inte godkänd
Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Godkända kontrollpunkter
14/18
Säkerhetsbrytare AC
Anmärkningar
1/6
5.1 Förskruvningar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
5/6
Säkerhetsbrytare DC
Anmärkningar
1/6

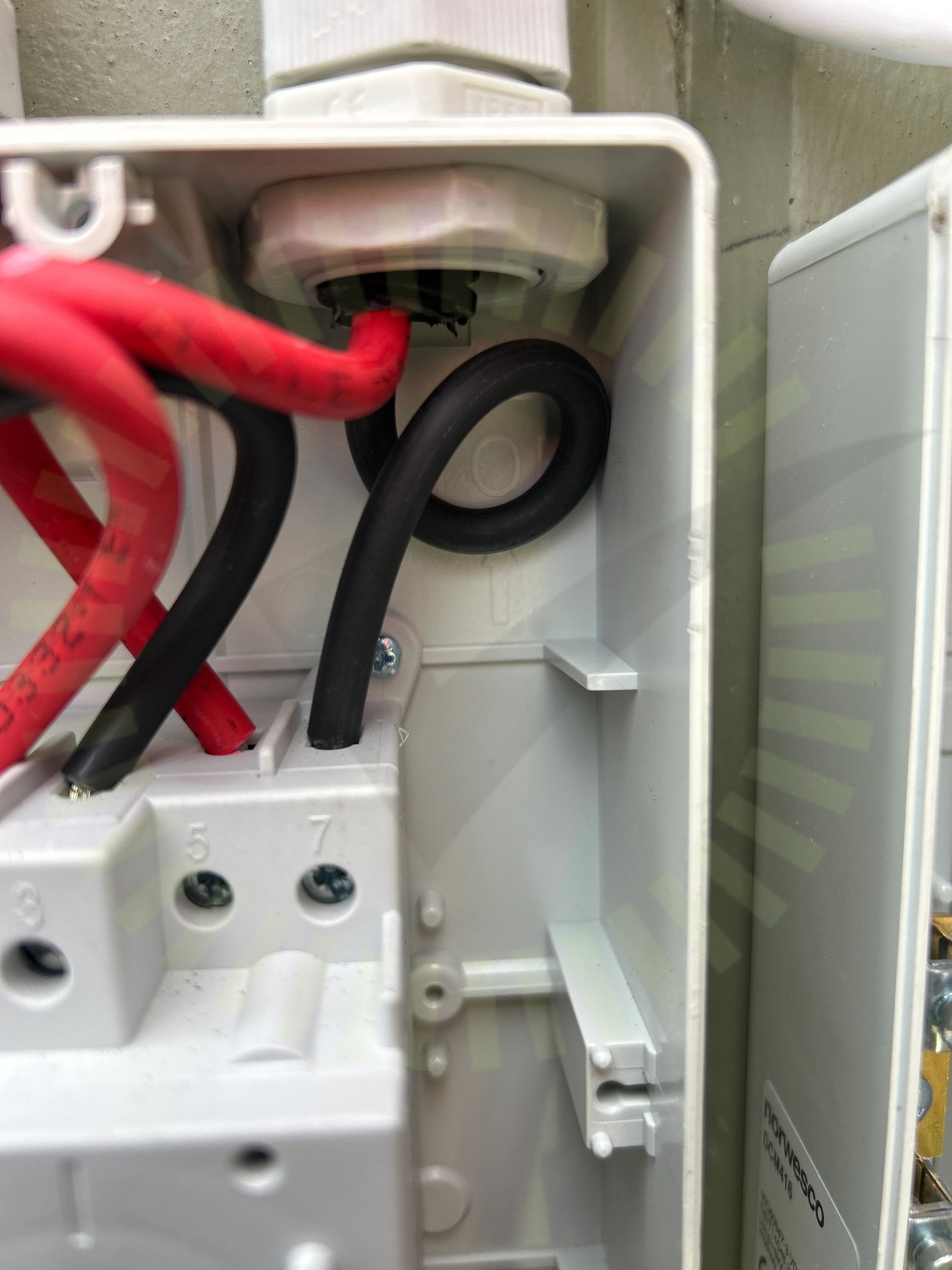

6.1 Böjradie
Inte godkänd
Böjradie på kabel från brytare för skarp
Godkända kontrollpunkter
5/6
Tegeltak , ESDEC Lutande Panntak
Anmärkningar
6/26

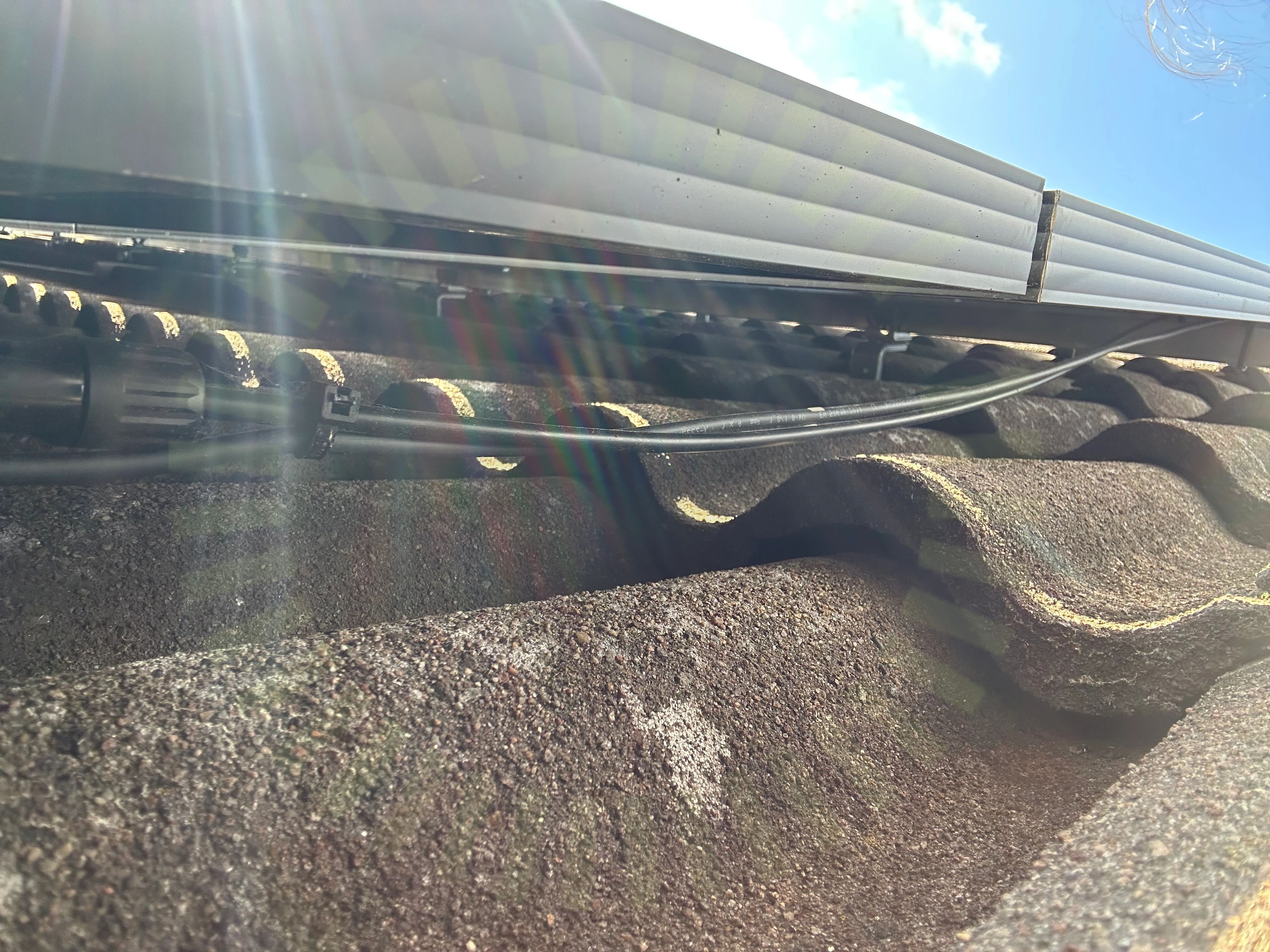

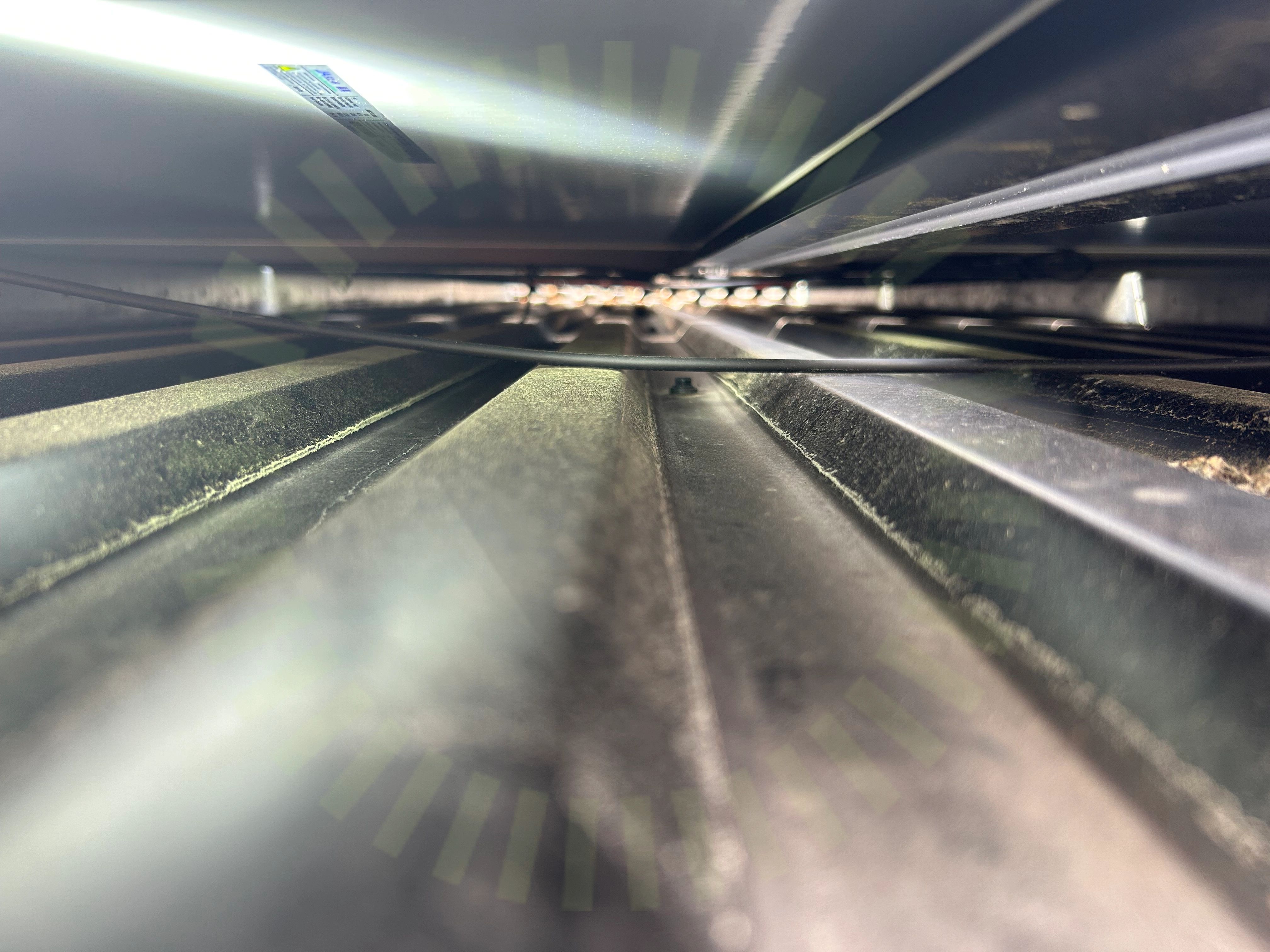

7.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

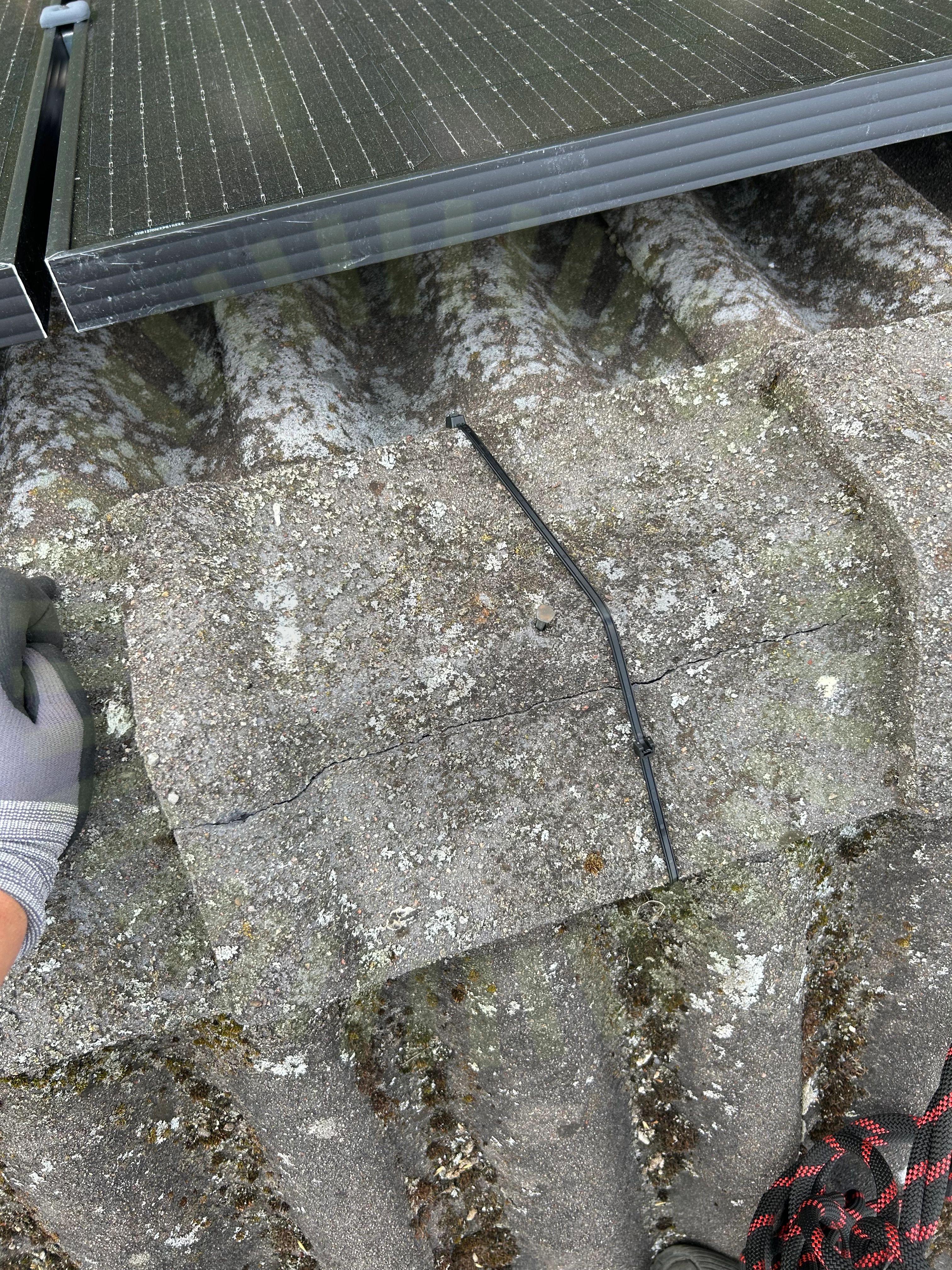

7.2 Skador
Inte godkänd
Skador hittade.

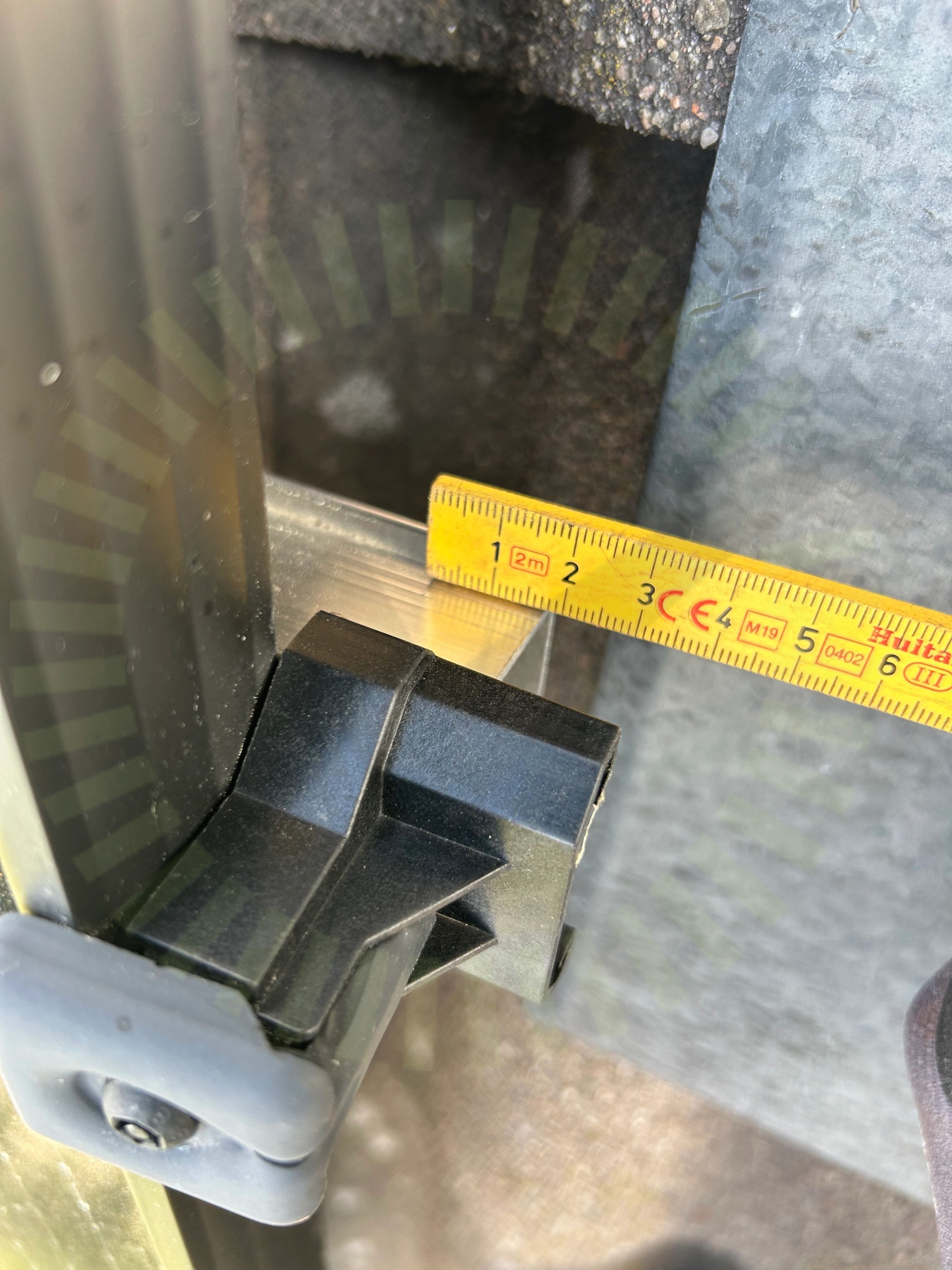

7.3 Skenans utstick för klämma
Inte godkänd
Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

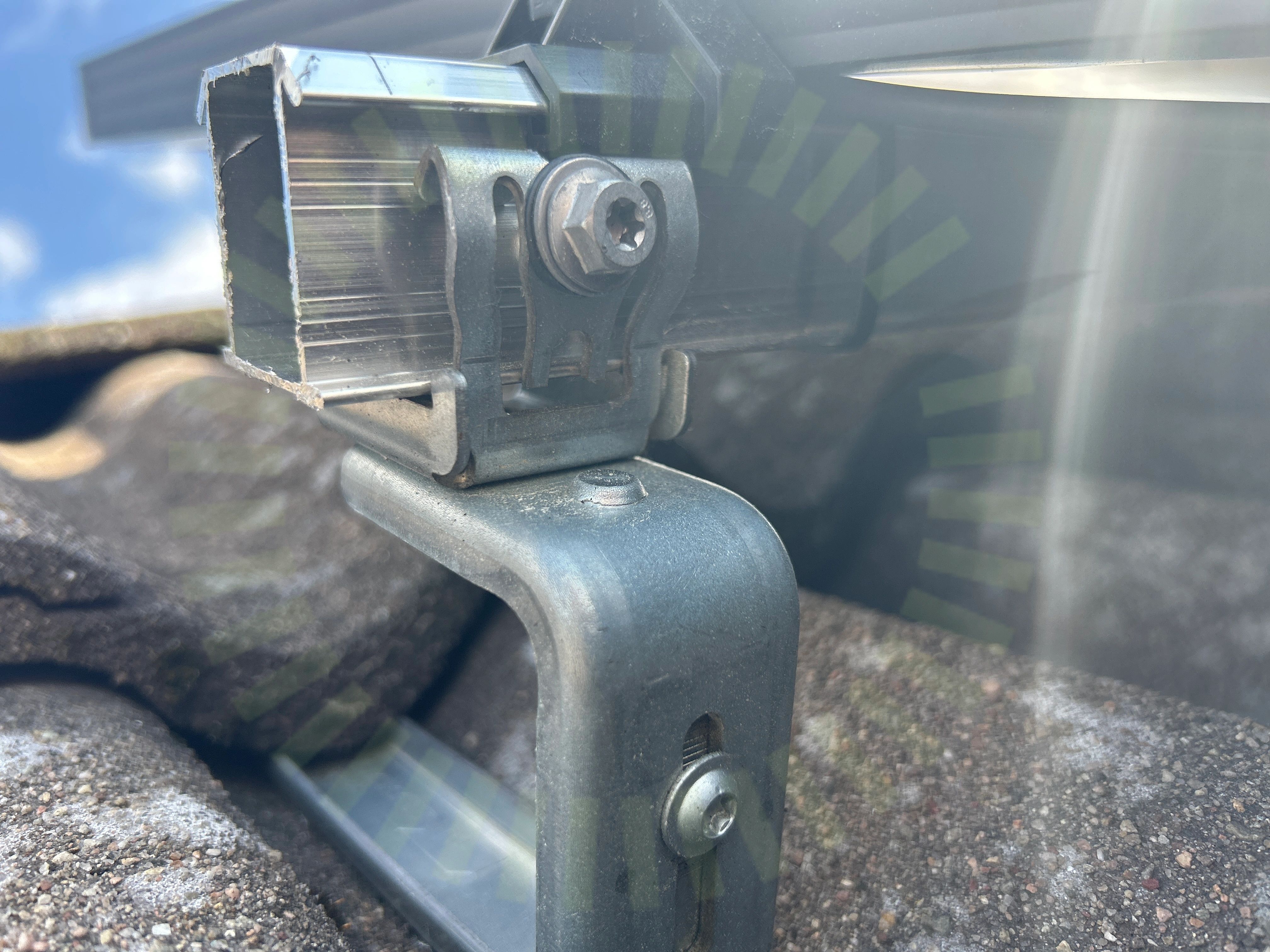

7.4 Skenornas infästning
Inte godkänd
Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

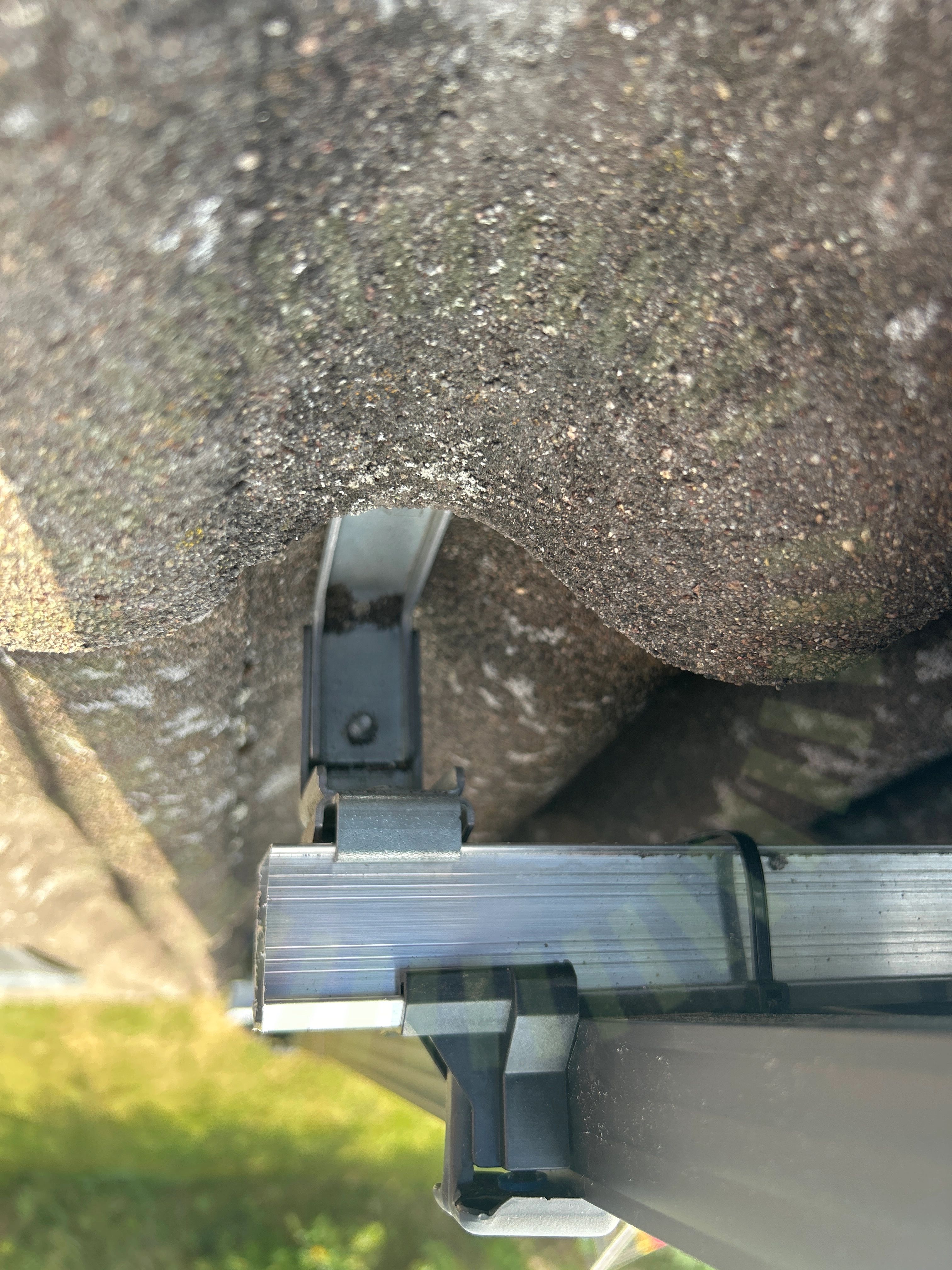

7.5 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

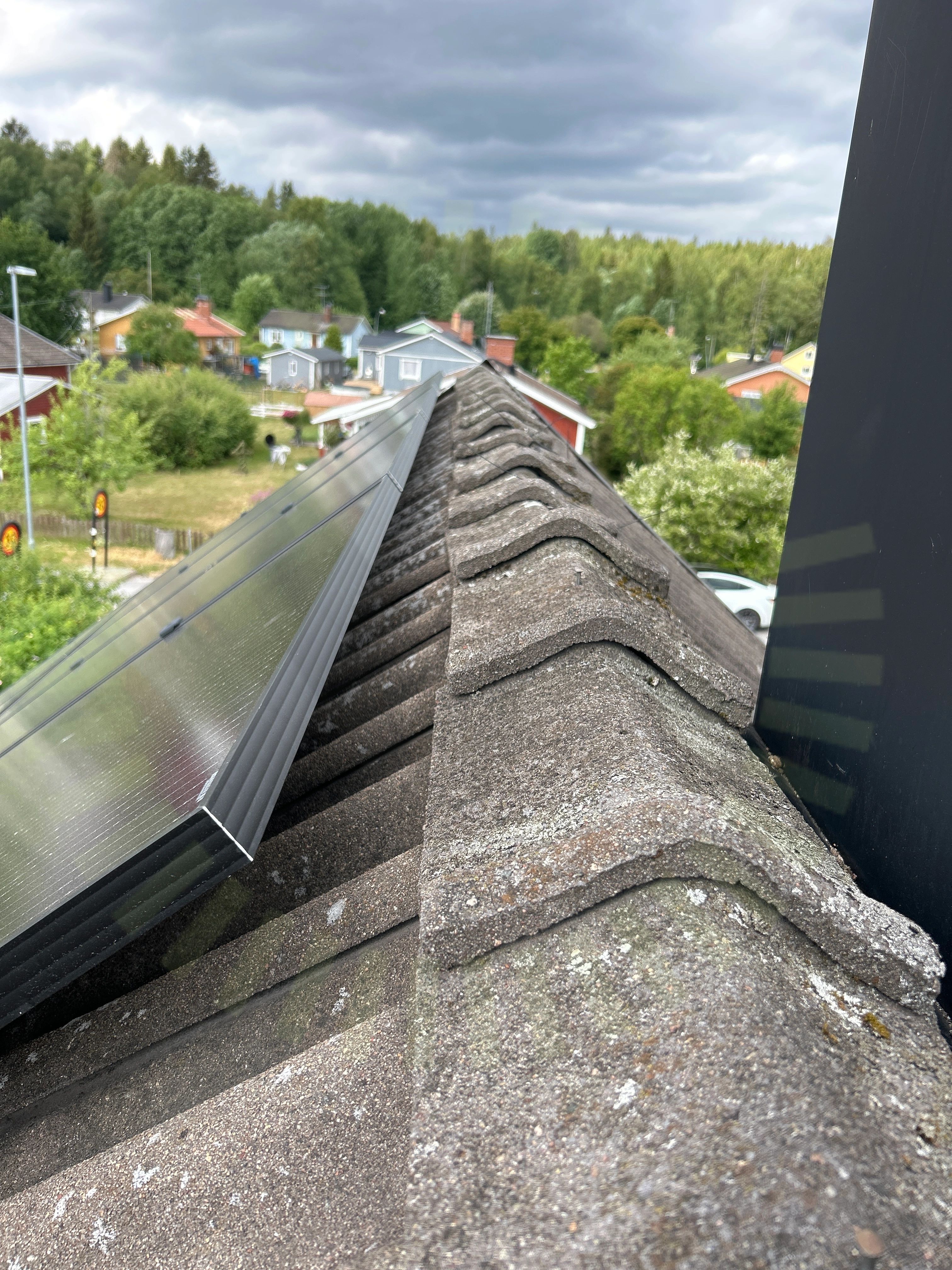

7.6 Säkerhetsavstånd
Inte godkänd
Paneler är monterade för nära takets kant.
Godkända kontrollpunkter
20/26
Tegeltak , JA Solar: JAM60S20/21 355-375MR
Anmärkningar
2/16

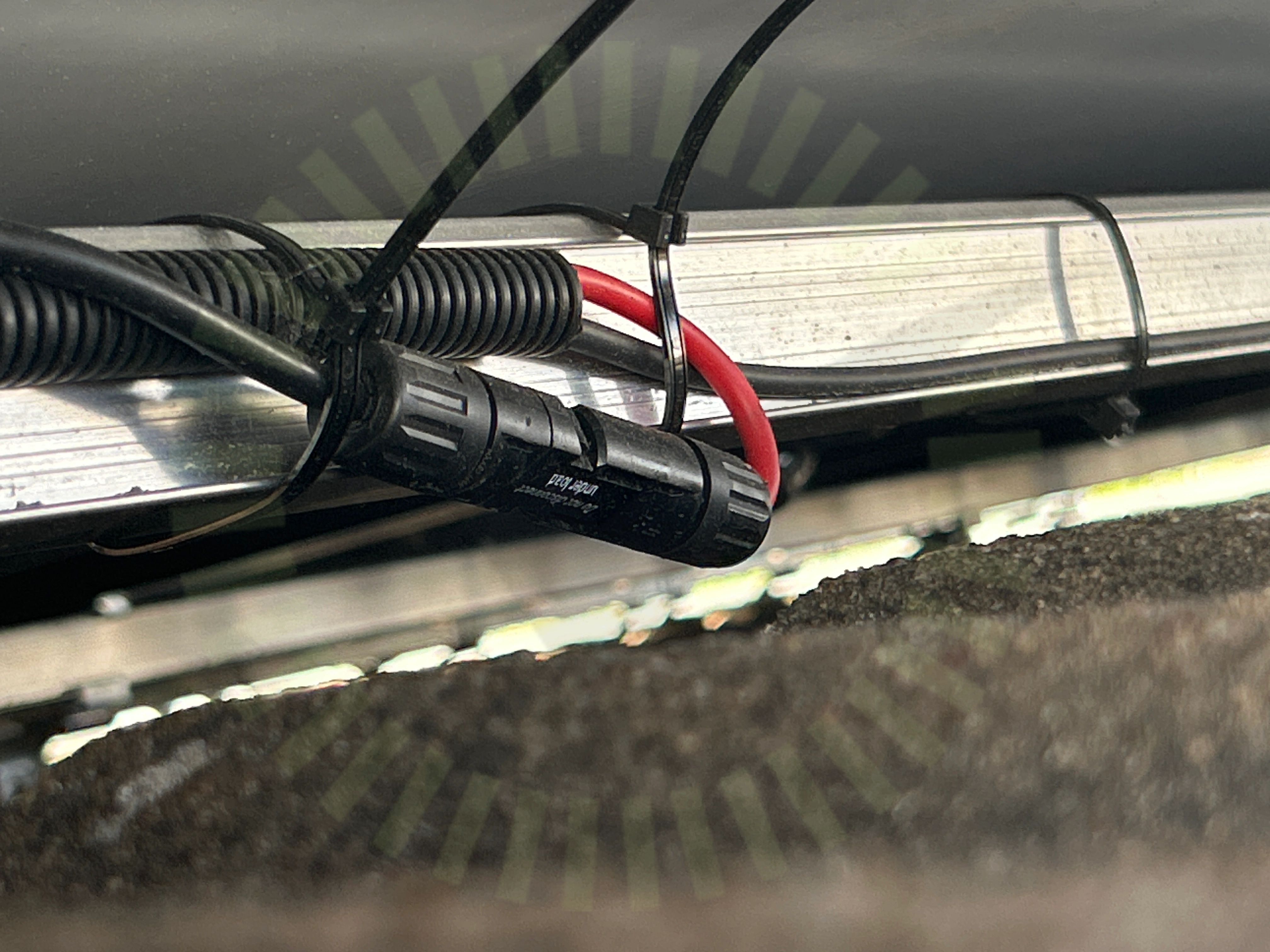

8.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.

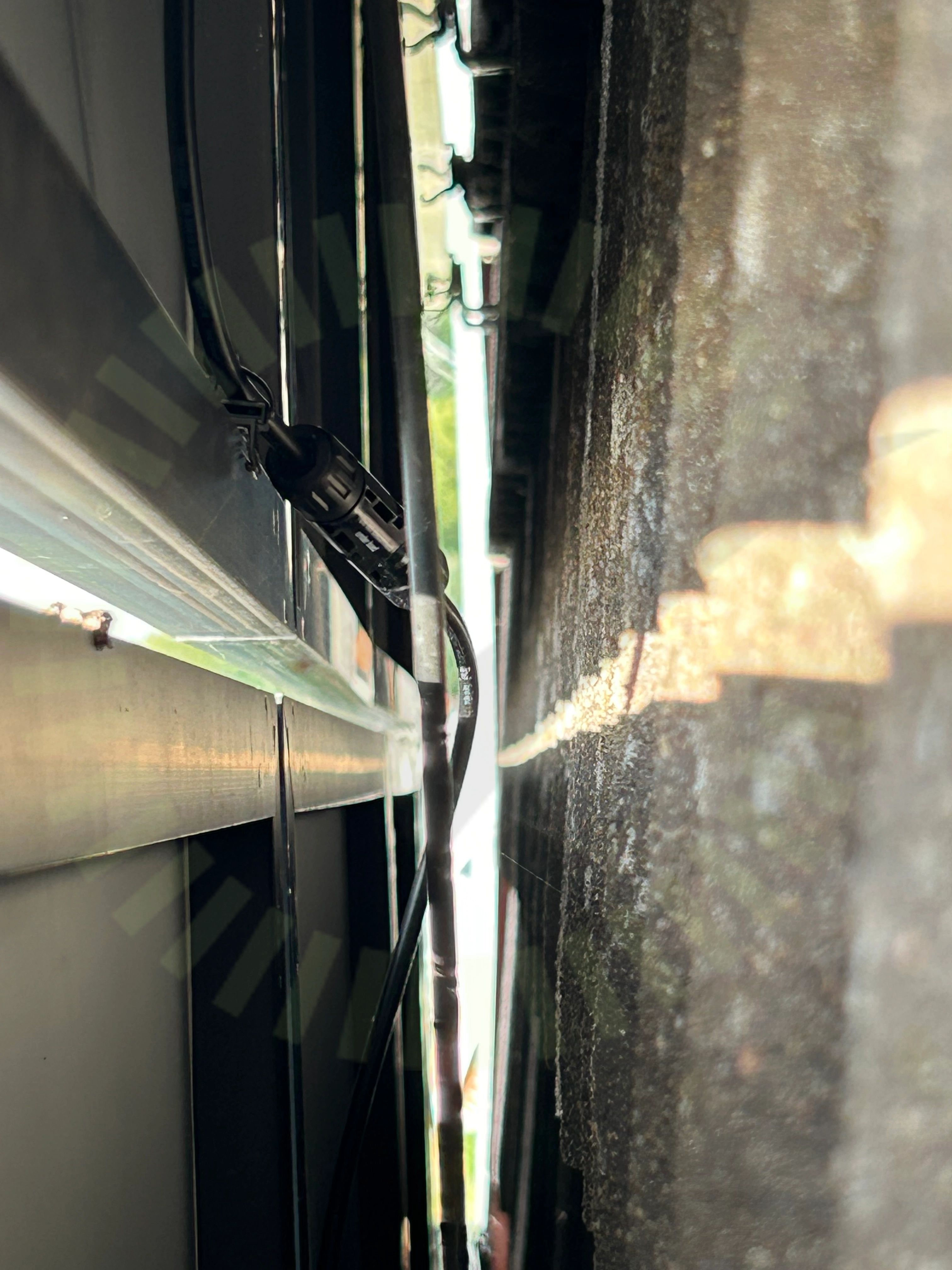

8.2 Stress på kontakter
Inte godkänd
Kontakter hänger i luften utan tillräckligt stöd.
Godkända kontrollpunkter
13/16
Ej tillgängligt vid besiktning
1/16
Undercentral
Godkända kontrollpunkter
8/8
Varselmärkning
Anmärkningar
3/5
10.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är ansluten.
10.2 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är ansluten.
10.3 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktare.
Godkända kontrollpunkter
2/5
Växelriktare
Anmärkningar
7/37
11.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
11.2 Genomföringar
Inte godkänd
Genomföring inte tätad.
11.3 Jordning av chassi
Inte godkänd
PE kabel är enbart märkt grön/gul i ena änden. Skall vara grön/gul efter hela sin längd.

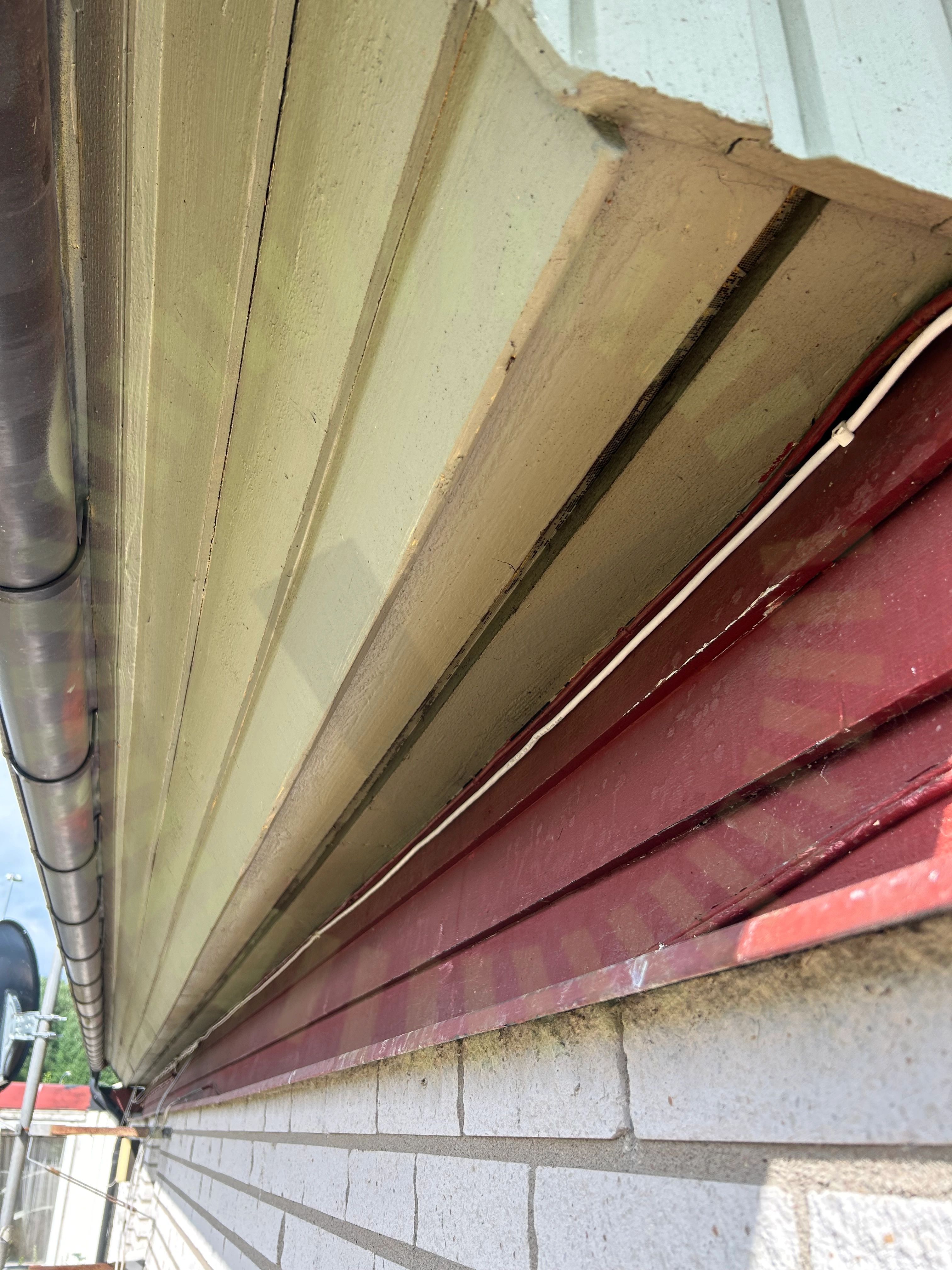

11.4 Kabeluppfästning signalkabel
Inte godkänd
Kabeluppfästningen är bristfällig.
11.5 Kabeldimensionering
Inte godkänd
Kablage är underdimensionerat för anläggningens produktion.
11.6 Uppskalad ledare
Inte godkänd
Ledare är för långt uppskalade.
11.7 Väderbeständigt material
Inte godkänd
Vita klammer är inte väderbeständiga.
Godkända kontrollpunkter
30/37
