Besiktningsrapport

7.4

Installation av

Sol i Väst

Datum

20 april 2023

Ort

Torslanda , Västra Götalands län

Ändklämmor

Skenornas överhäng

Förbindelse av kontakter

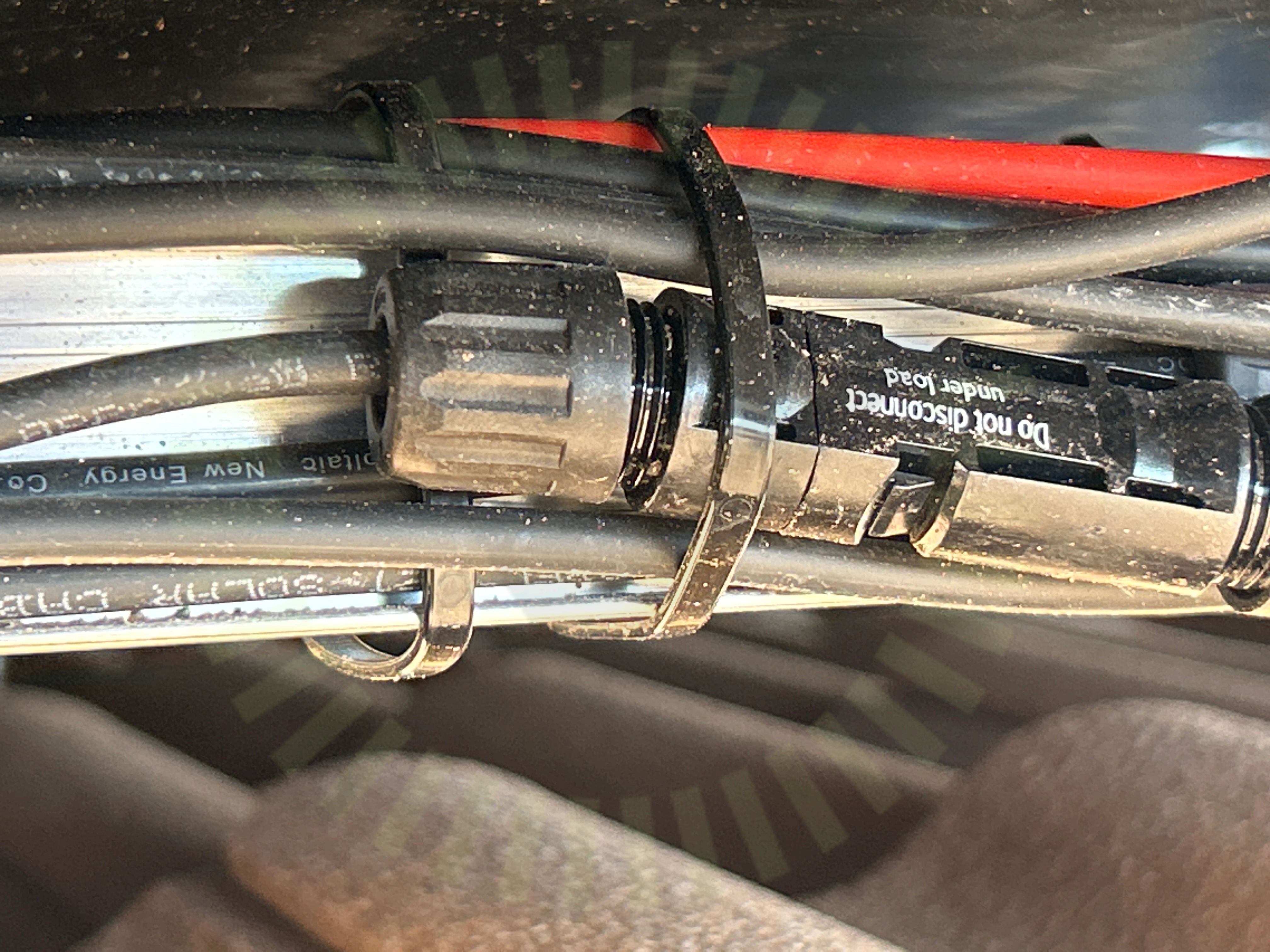

+ 8

78% godkända

22% ej godkända

Om installationen

Paneler

Sine Energy: SN(400-410W)-108MF

Montagesystem

ESDEC Lutande Panntak

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (30)Tak 1, Sine Energy: SN(400-410W)-108MF (18)Varselmärkning (5)Växelriktare (32)

Allmänt

Anmärkningar

3/3

1.1 Avtal

Överenskommelse

Installationen är inte levererad enligt avtal. Andra paneler än avtalet anger är monterade.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas. Enbart bilder på mätinstrument.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/26

3.1 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Krok ligger snett, skenan ej korrekt fastsatt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

3.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Fel inmatade värden.

Tillverkarens montageanvisningar

3.3 Takkrokarnas CC

Inte godkänd

Fel inmatade värden i lastberäkning. Korrekt underlag att kontrollera mot saknas.

Snö- och vindlastberäkning

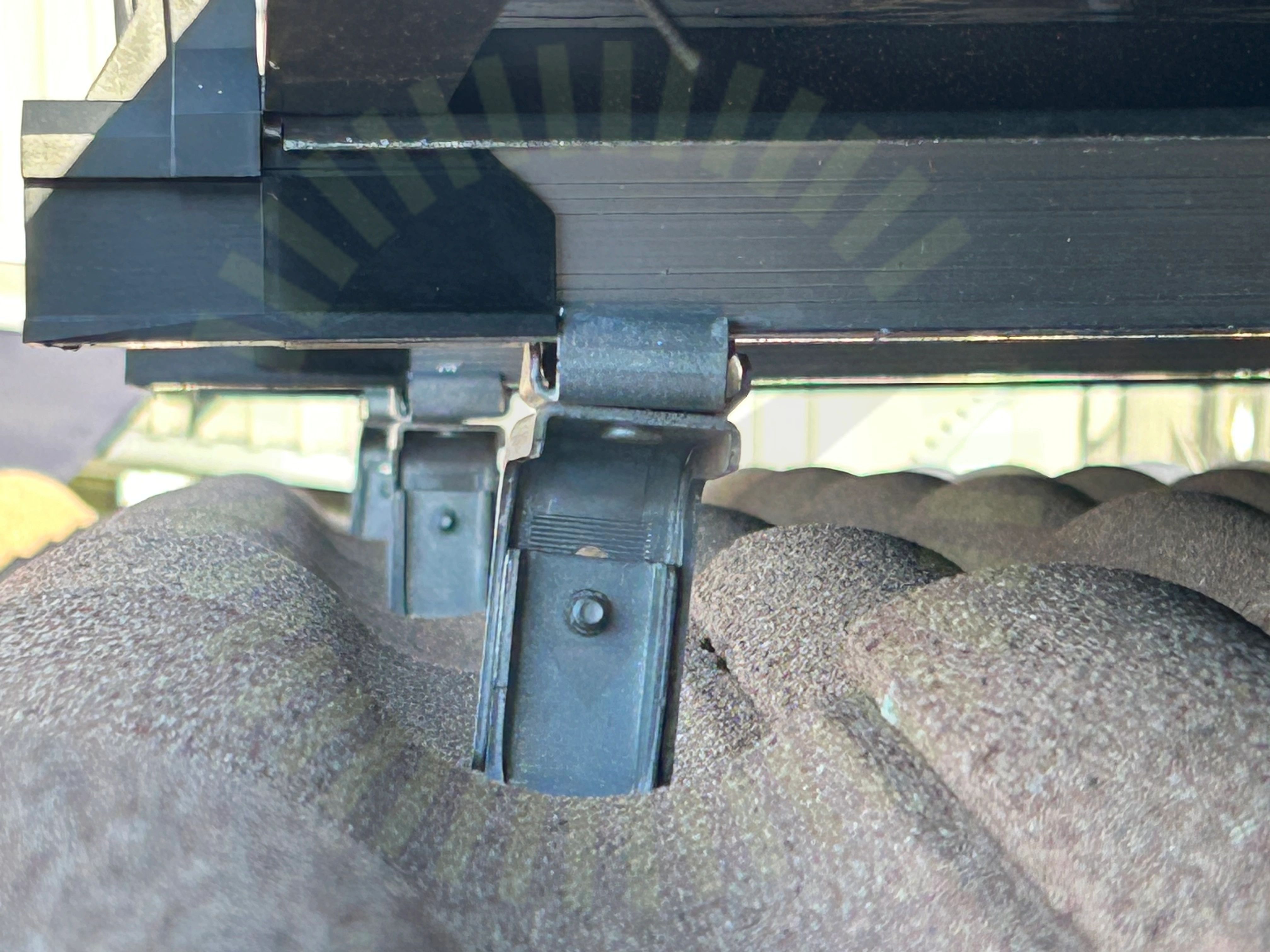

3.4 Underliggande takpanna

Inte godkänd

Krok ligger snett och snedbelastar underliggande takpanna.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

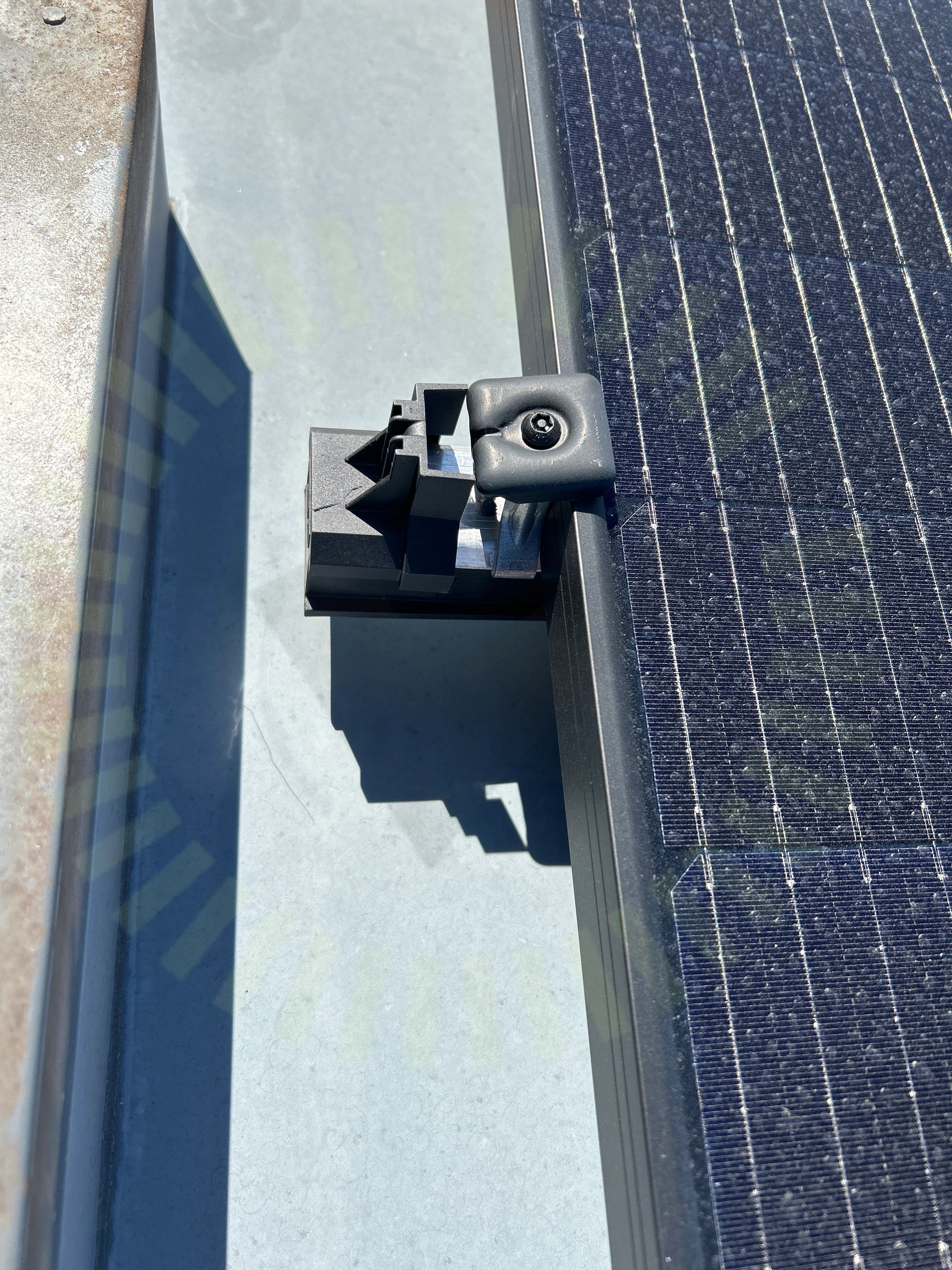

3.6 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

18/26

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans dräneringshål

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelramens höjd

Panelstorlek

Skada på klämmor

Skador

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Väderbeständigt material

Ej tillgängligt vid besiktning

2/26

Kabeldragning mellan takytor

Takgenomföring

Tak 1, Sine Energy: SN(400-410W)-108MF

Anmärkningar

5/18

4.1 Crimptång

Inte godkänd

Använd crimptång för kontakter är inte korrekt verktyg. Crimptång ska vara från tillverkaren av kontakterna.

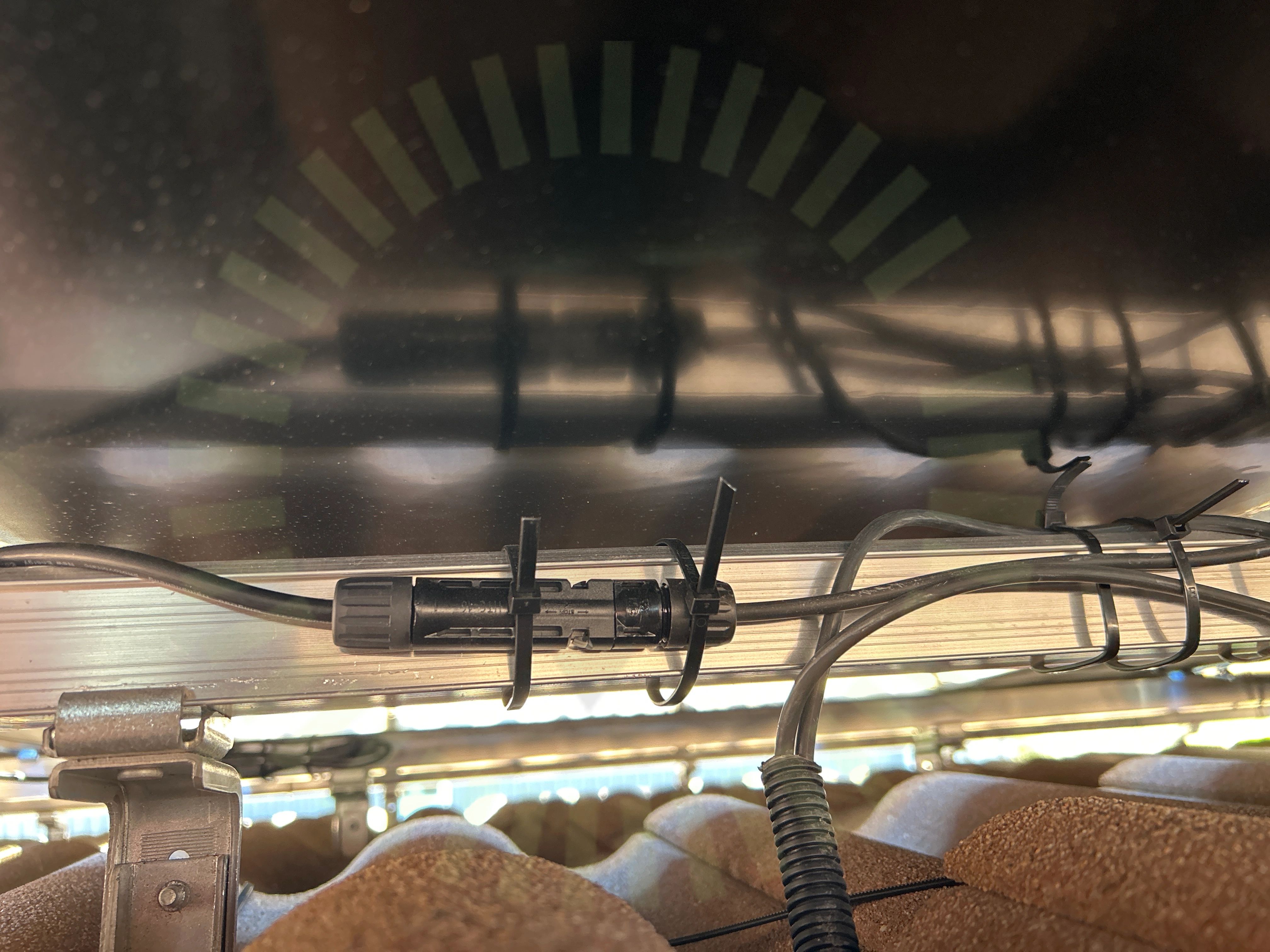

4.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

4.3 Klämmornas placering

Inte godkänd

Underlag för använd panel saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16

4.4 Kontakter

Inte godkänd

Förskruvning för kontakt är snett åtdragen. Håller ej tätt.

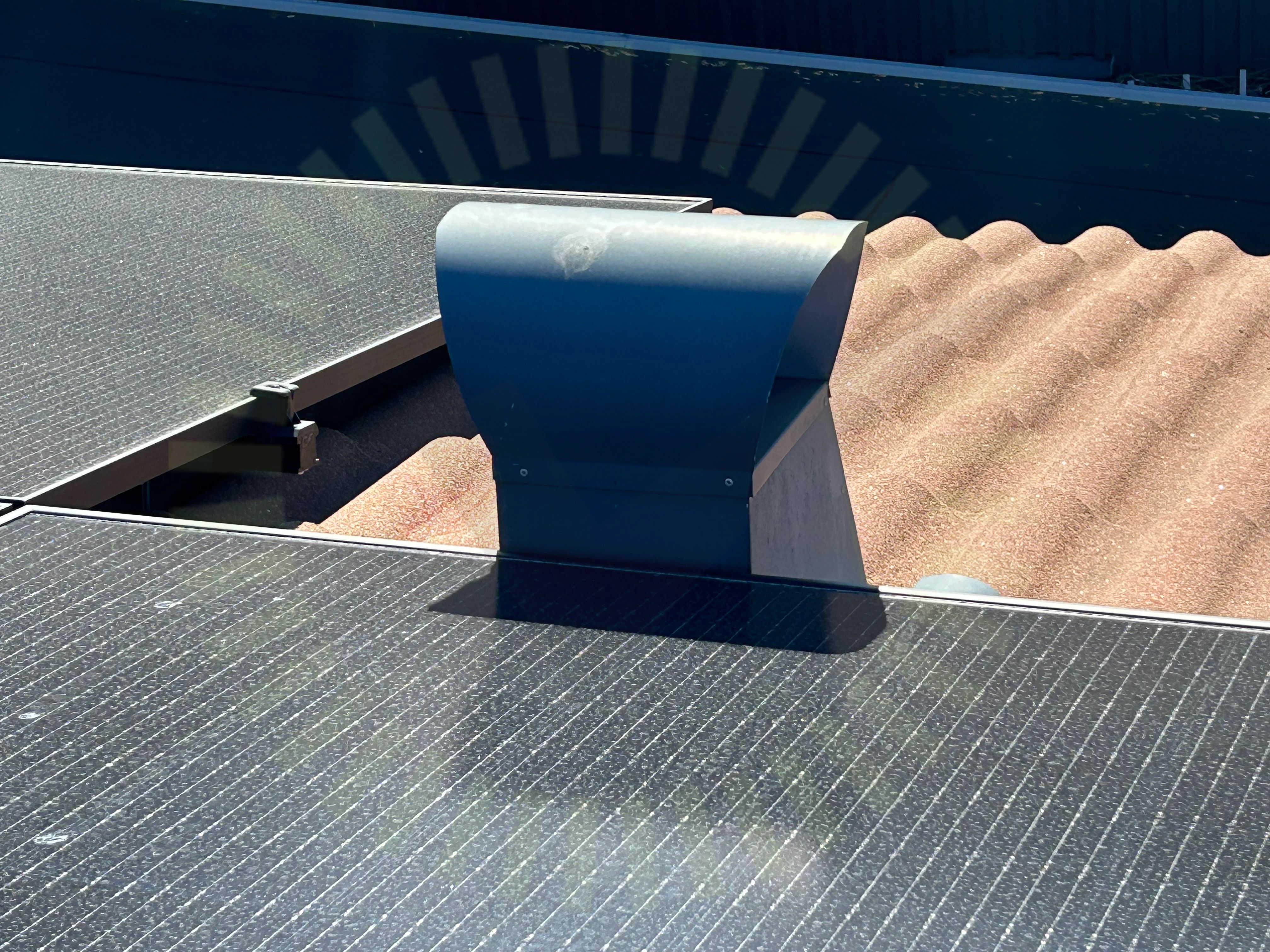

4.5 Skugga

Inte godkänd

Panelen är placerad i hård regelbunden skugga.

Godkända kontrollpunkter

13/18

Avstånd till tak

Dräneringshål

Föremål mot bakstycke

Förläggning DC kontakter

Kopplingslåda

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Varselmärkning

Anmärkningar

1/5

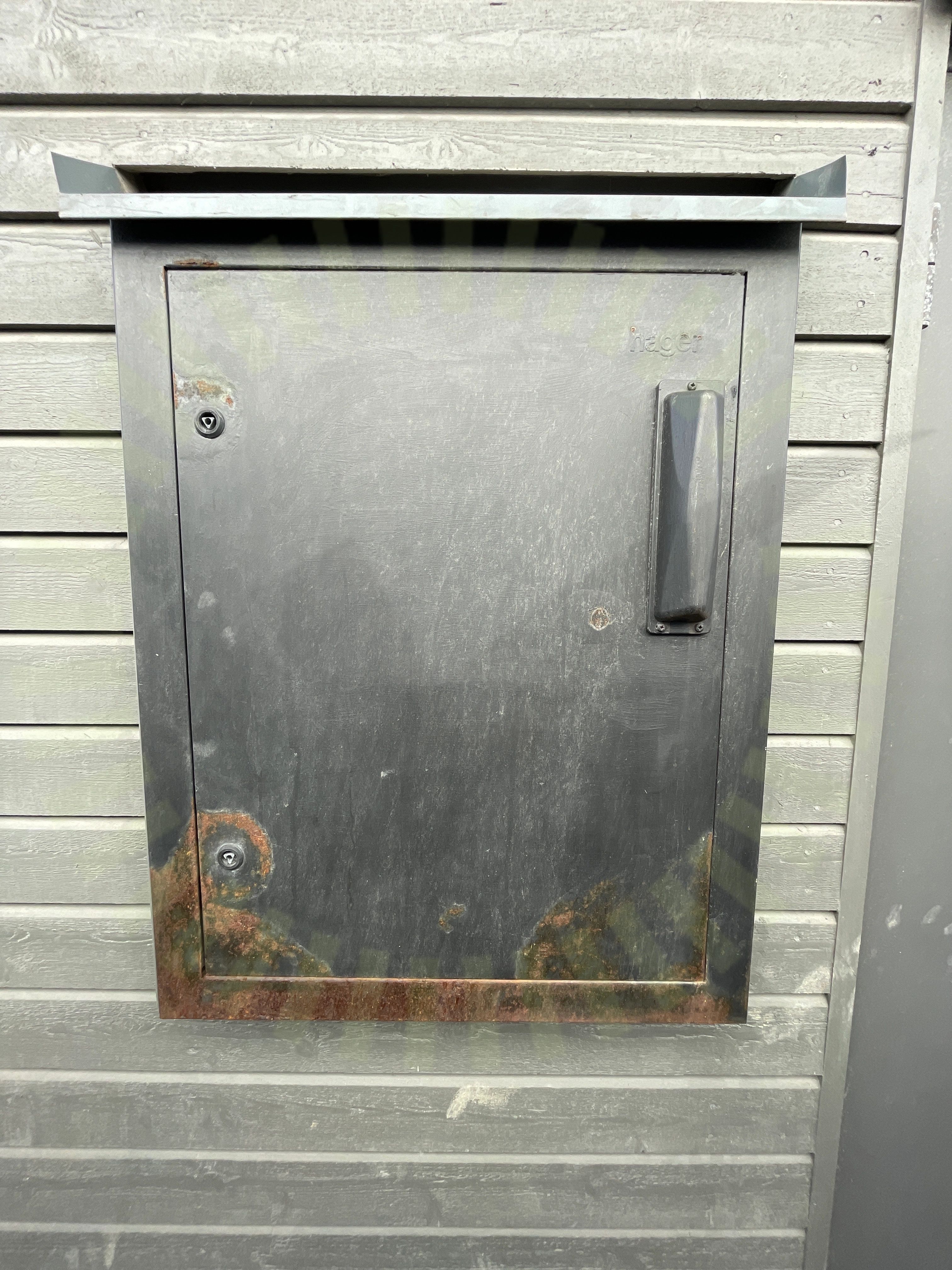

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/28

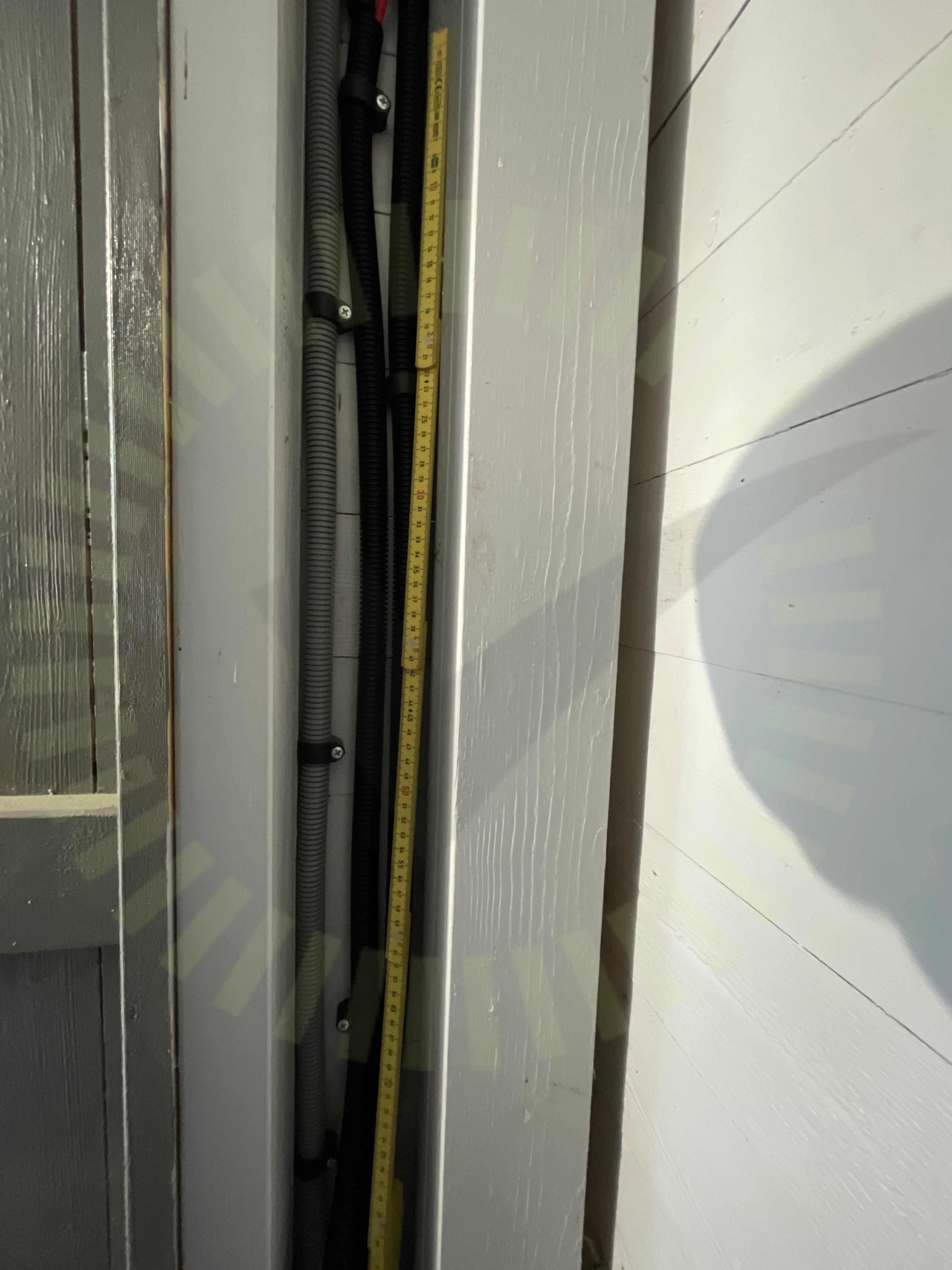

6.1 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

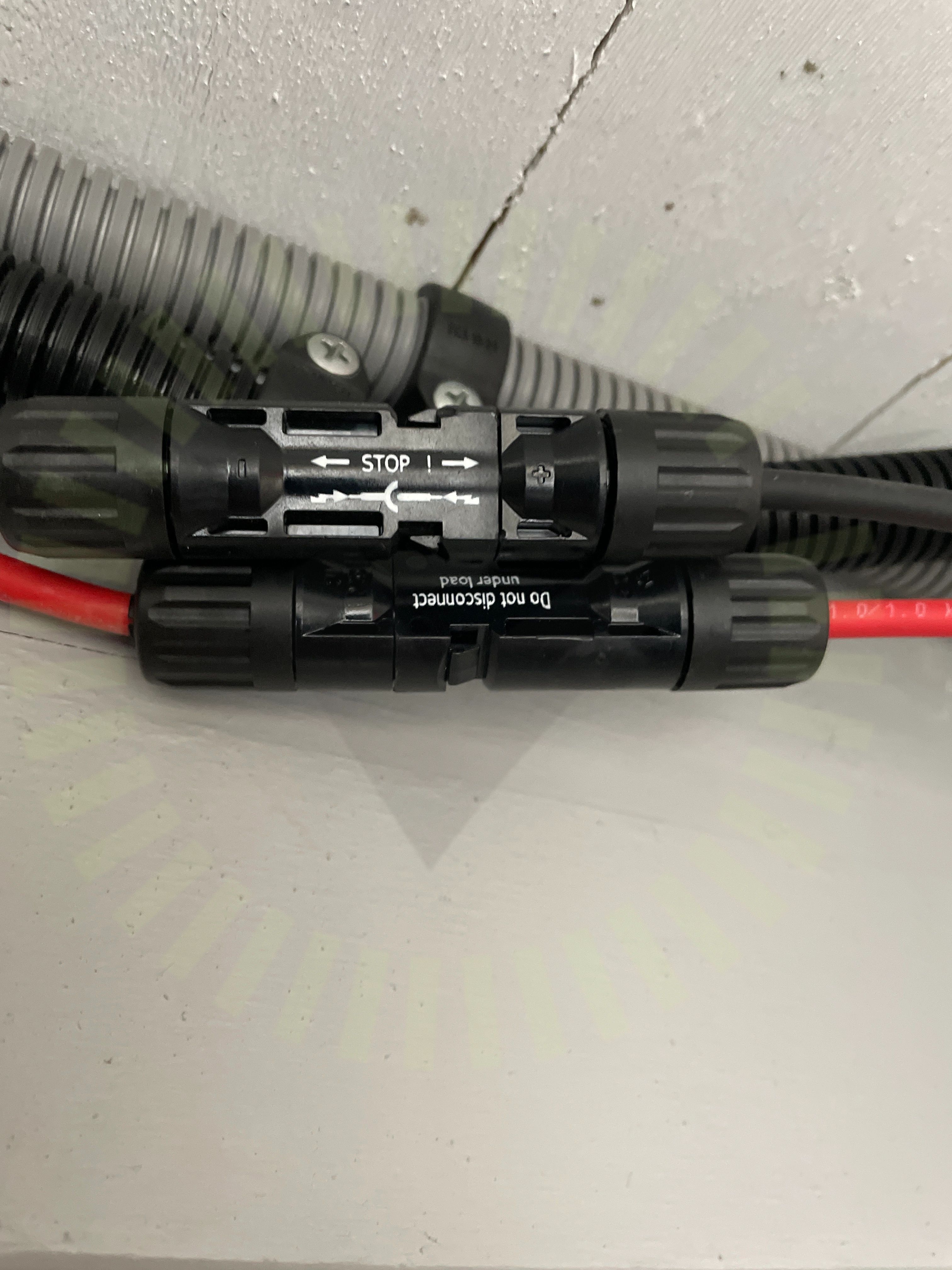

6.2 DC Kontakter anslutning

Inte godkänd

Kontakter bottnar flertalet punkter.

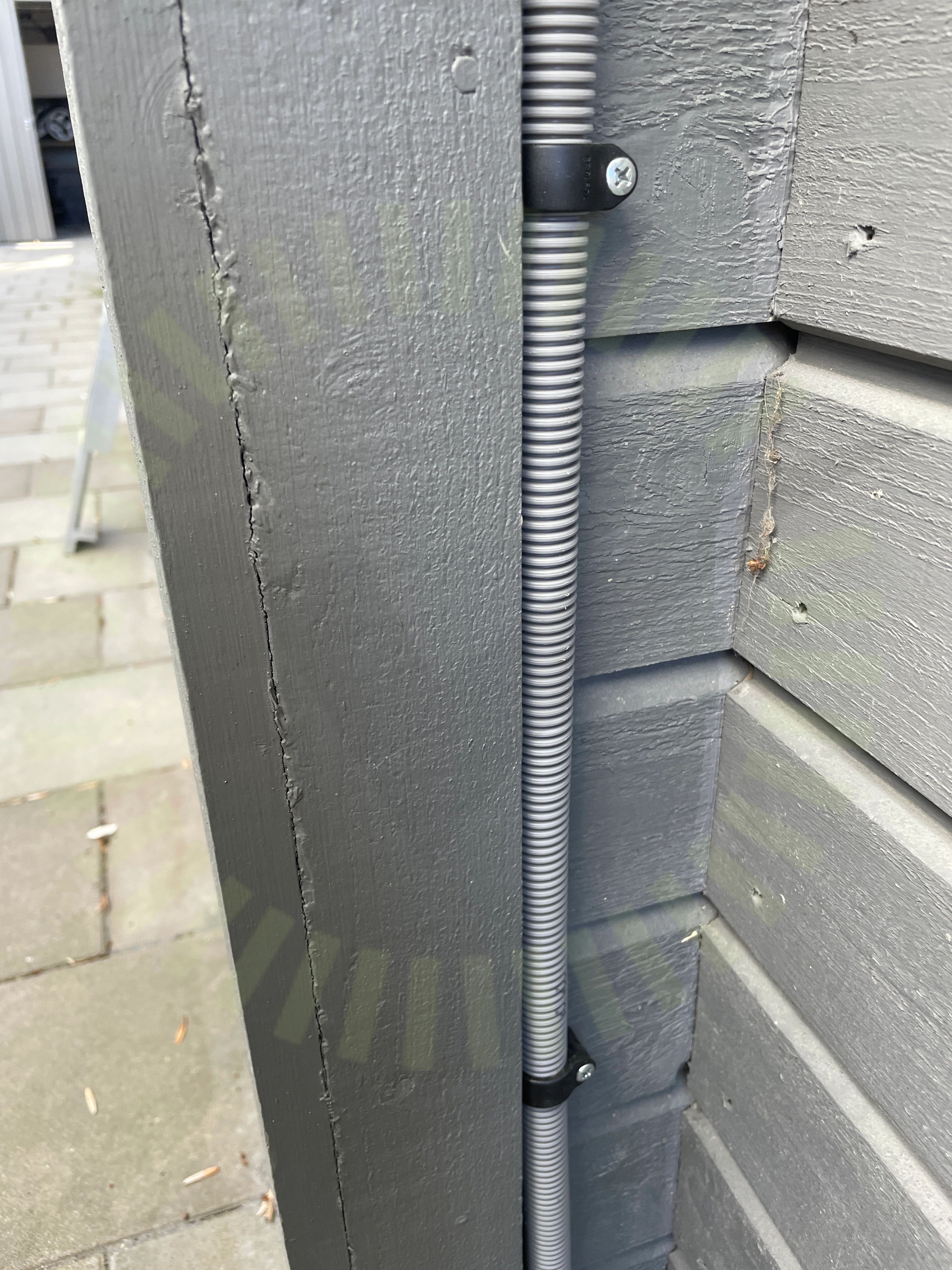

6.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

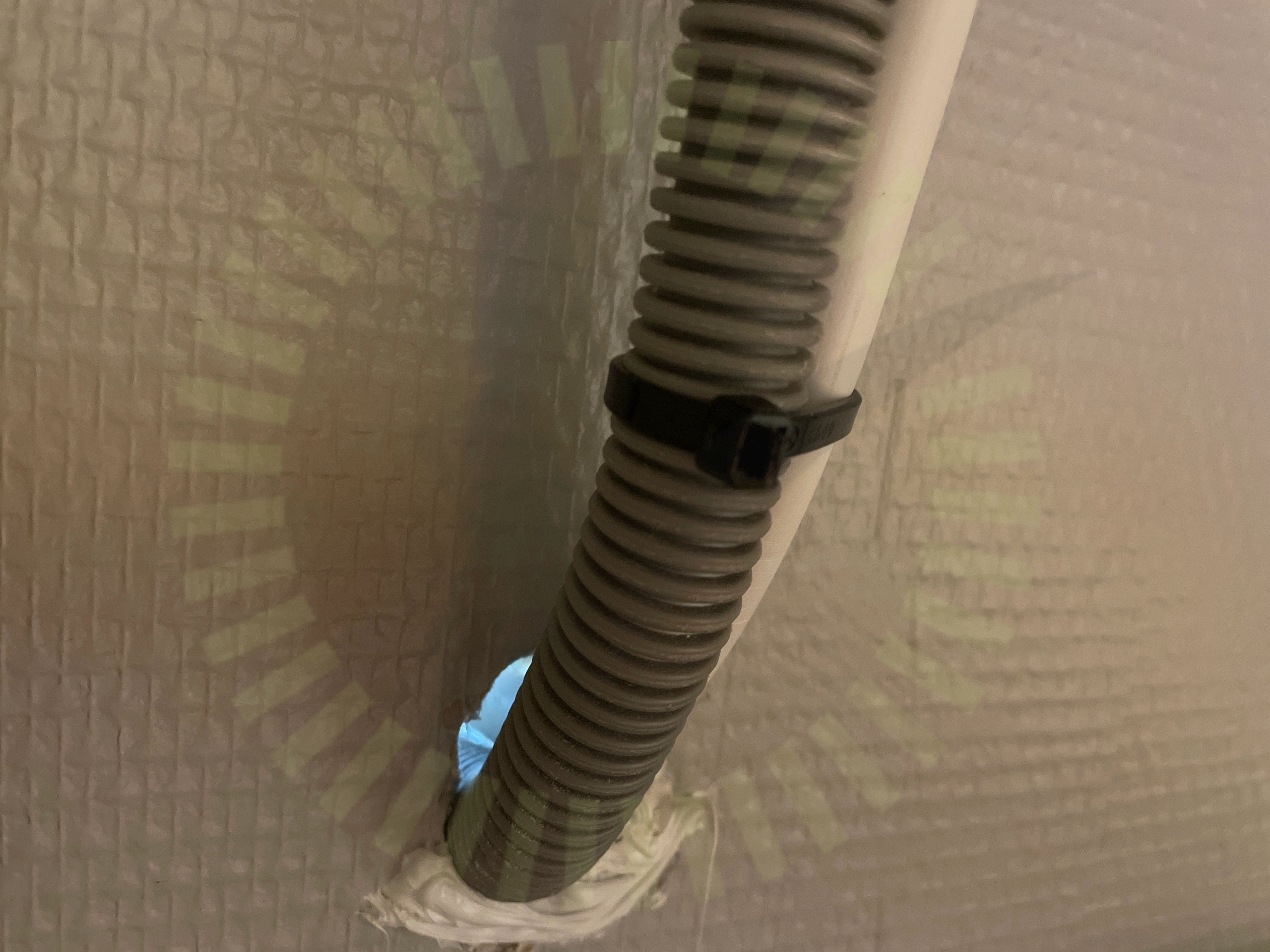

6.4 Genomföringar

Inte godkänd

Genomföring inte tätad vid elcentral och in till varmförråd.

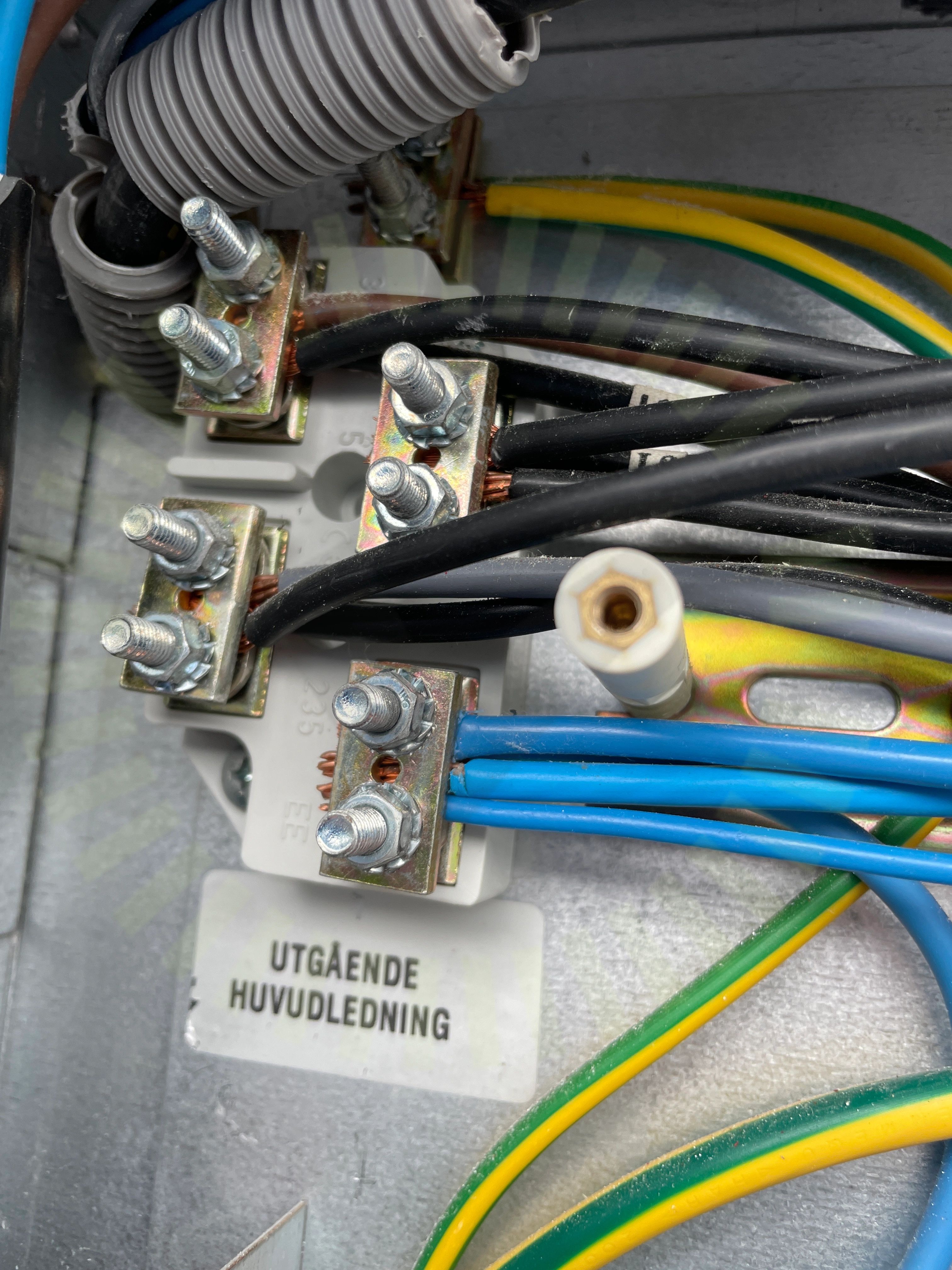

6.5 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

23/28

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Infästning

Likspänningskomponenter

Skadat kablage

Säkringsdimension

Huvudsäkring

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Märkning

Ventilation

Väderskydd

Växelriktarens IP klassning
