Besiktningsrapport

8.9

Installation av

Svea Solar

Datum

26 april 2023

Ort

Kungälv, Västra Götalands län

Klämmans orientering

Skenans utstick för klämma

Skenornas överhäng

+ 7

88% godkända

12% ej godkända

Om installationen

Paneler

Risen: RSM40-8 385-405W

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Huawei: Smart Power Sensor

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Tak 1, CC90- UNUM Betongpannor (26)Tak 1, Risen: RSM40-8 385-405W (18)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/14

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt. Alla batterimoduler har inte fästs i vägg.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14

Avstånd till växelriktare

Batteri PE

Infästning

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/25

3.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket. Bild ej möjlig.

SS 436 40 00 (712.521.101 och 522.8.4)

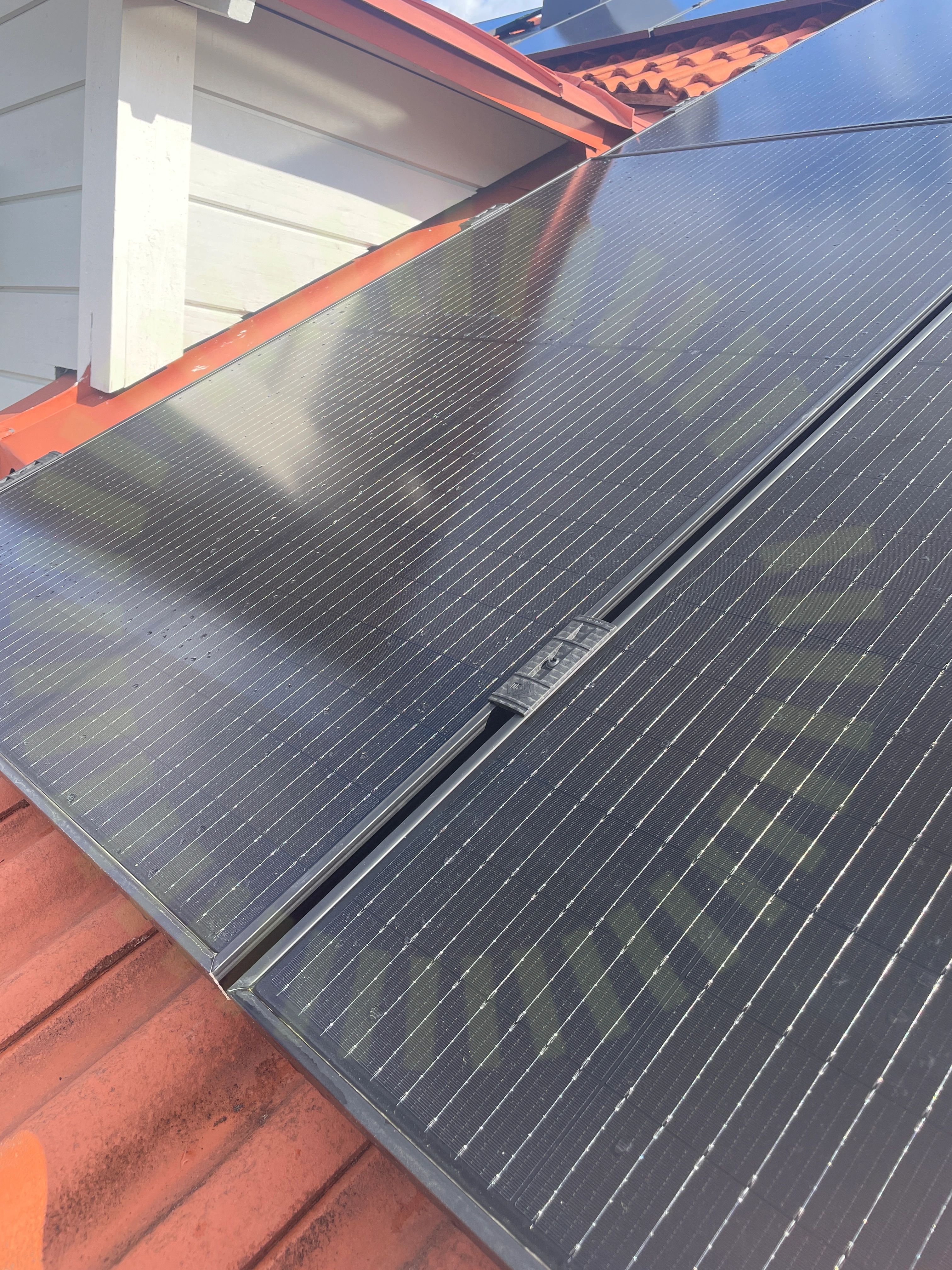

3.3 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

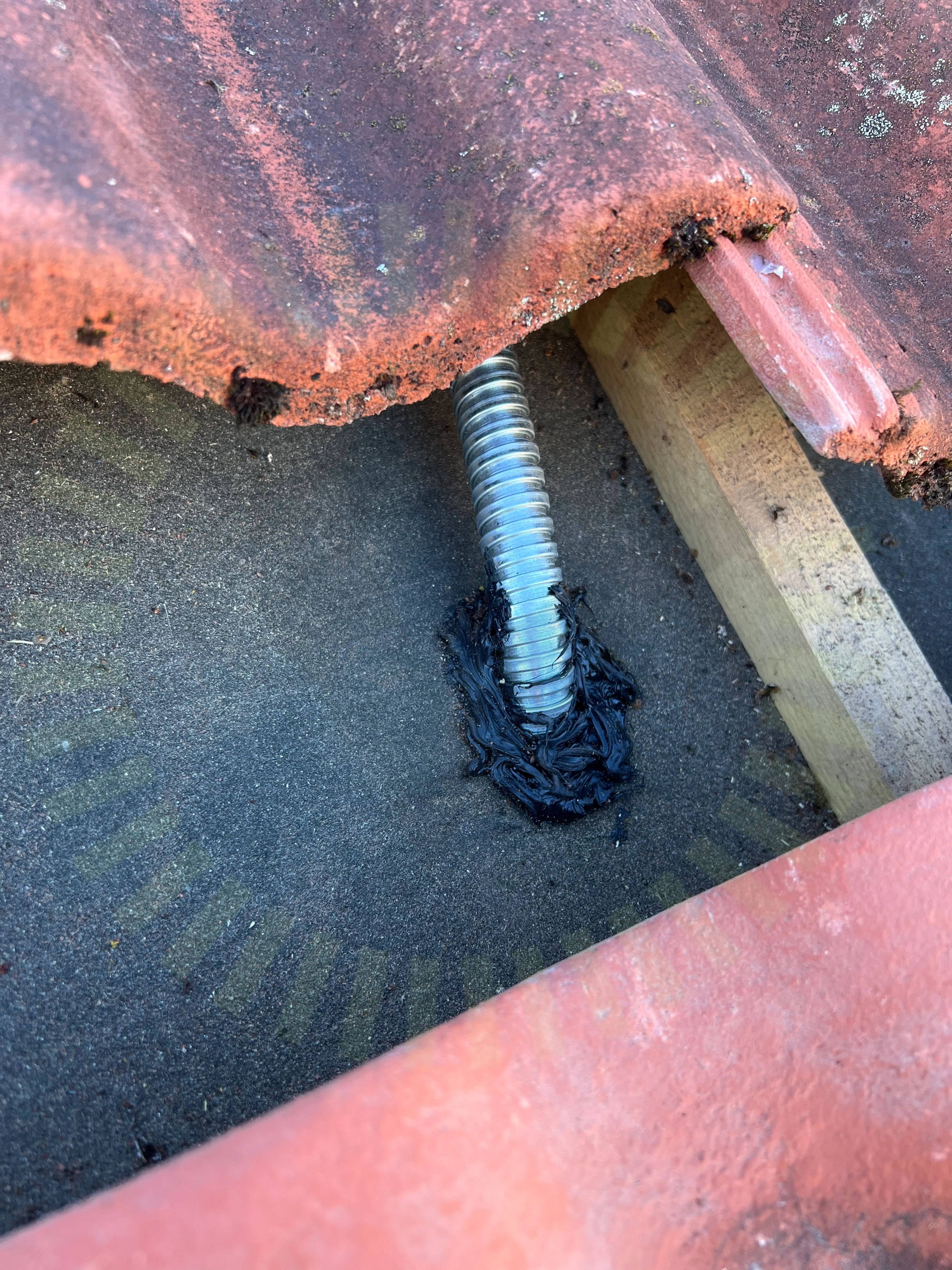

3.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Bild tagen av kund.

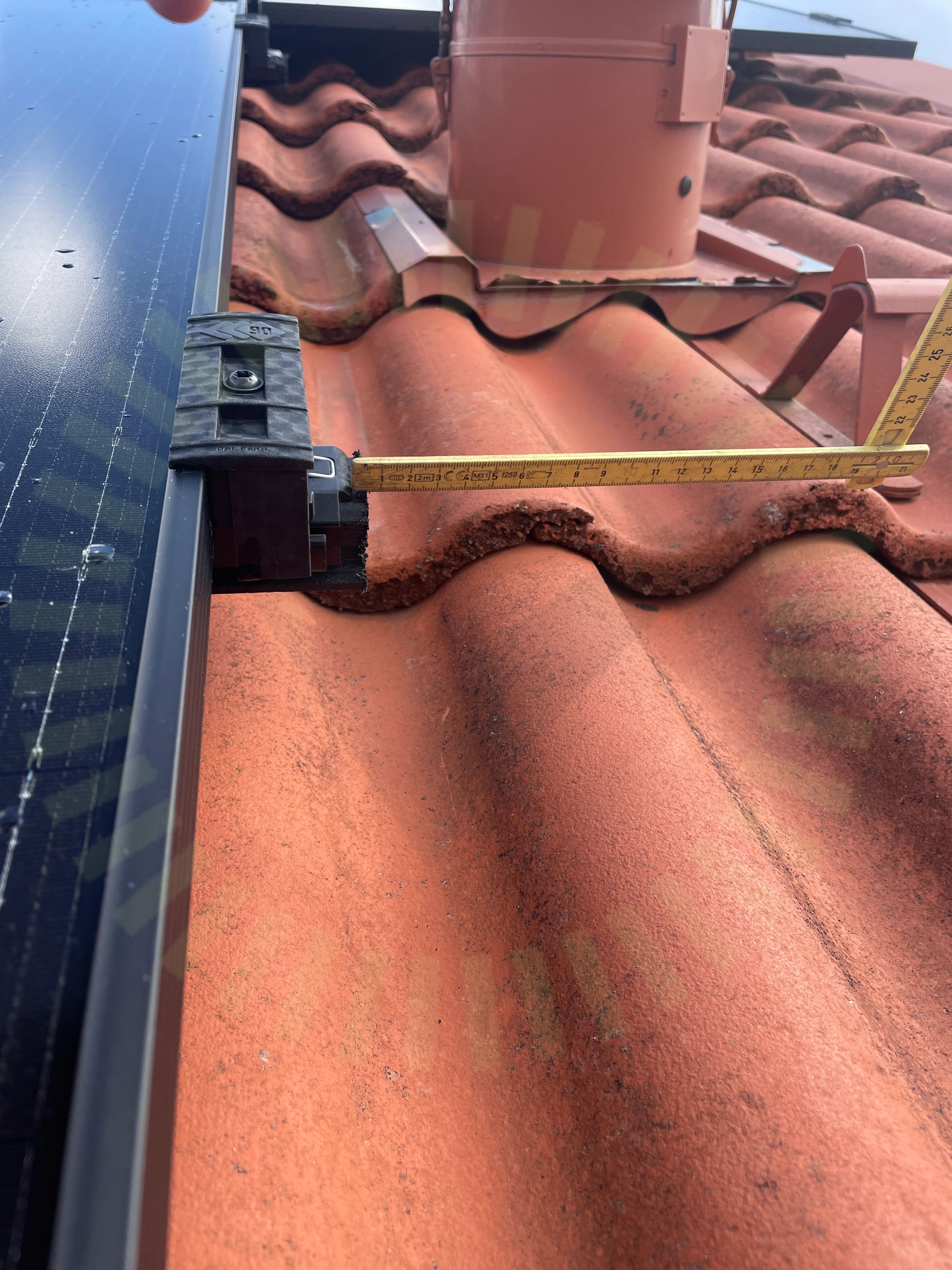

3.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

3.6 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt, skruvar saknas. Båda sidor kontrollerade.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

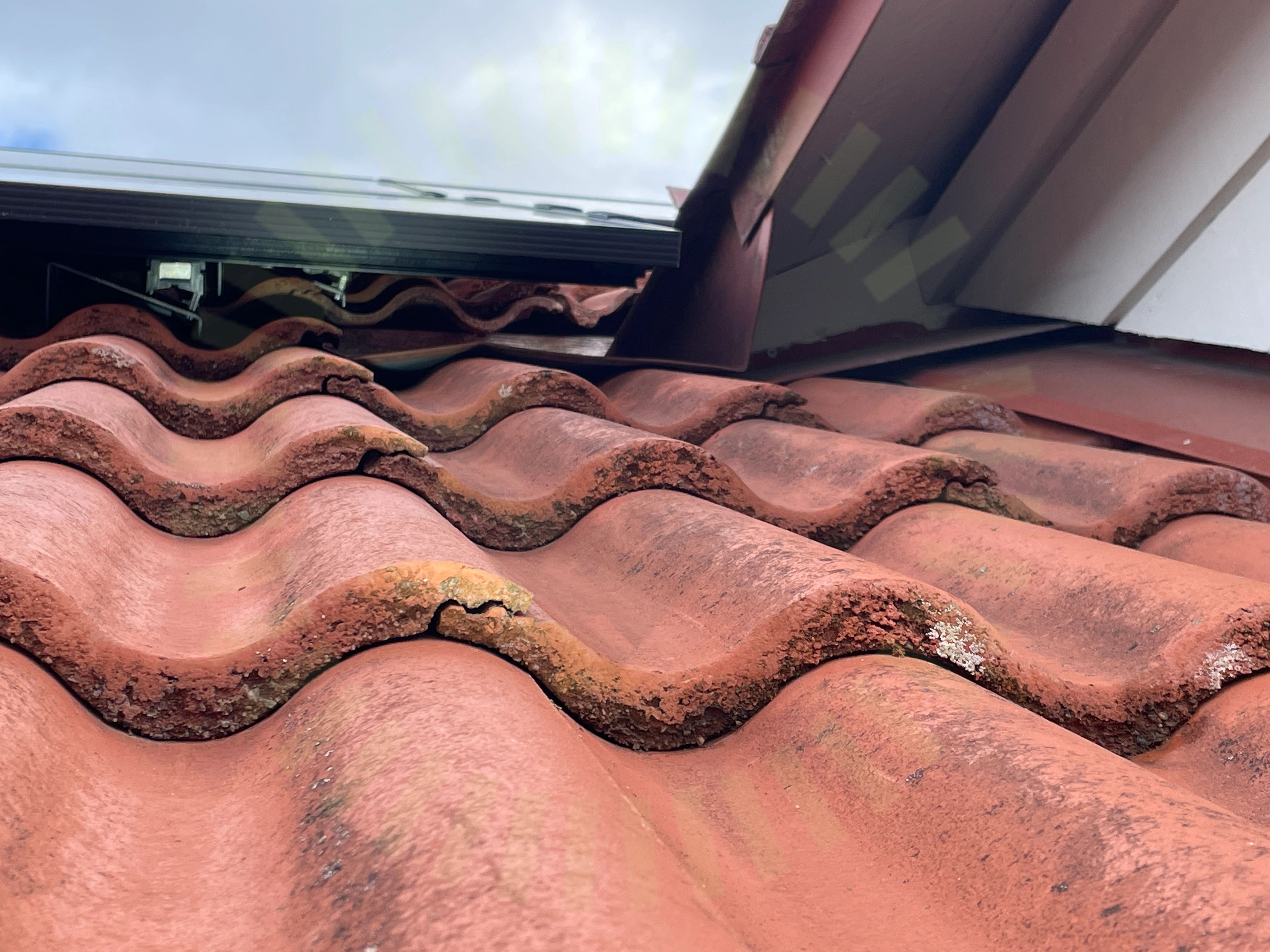

3.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Se takpannans bredd för referens.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

15/25

DC kabel förläggning

Föremål mellan skena och panelram

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Panelramens höjd

Skada på klämmor

Skador

Skenornas infästning

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

3/25

Kabeldragning mellan takytor

Skenskarvar

Takkrokstyper

Tak 1, Risen: RSM40-8 385-405W

Anmärkningar

1/18

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

PV module installation and maintenance manual A1 2023 sida 26.

Godkända kontrollpunkter

16/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontakter

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

1/18

Förbindelse av kontakter

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/33

6.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

32/33

AC anslutning växelriktare

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
