Besiktningsrapport

6.6

Installation genom

Solcellen.nu

Datum

27 oktober 2021

Ort

Norrköping, Östergötlands län

Montagesystem: Säkerhetsavstånd

Skenor: Överhäng

Solpaneler: Kablar: Dragavlastade

+ 5

81% godkända19% ej godkända

Om installationen

PanelerLR4-60HPB

MontagesystemClickFit EVO Universal Hook

Växelriktare3P(3-20)K-4G

TillbehörDC-brytare

Installerad av Solcellen.nu som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elmaterial: DC-brytare

Godkända kontrollpunkter

4/5

Säkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: InfästningSäkerhetsbrytare: Rakt monterad

Ej tillgängligt vid besiktning

1/5

Säkerhetsbrytare: Förskruvningar

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

6/18

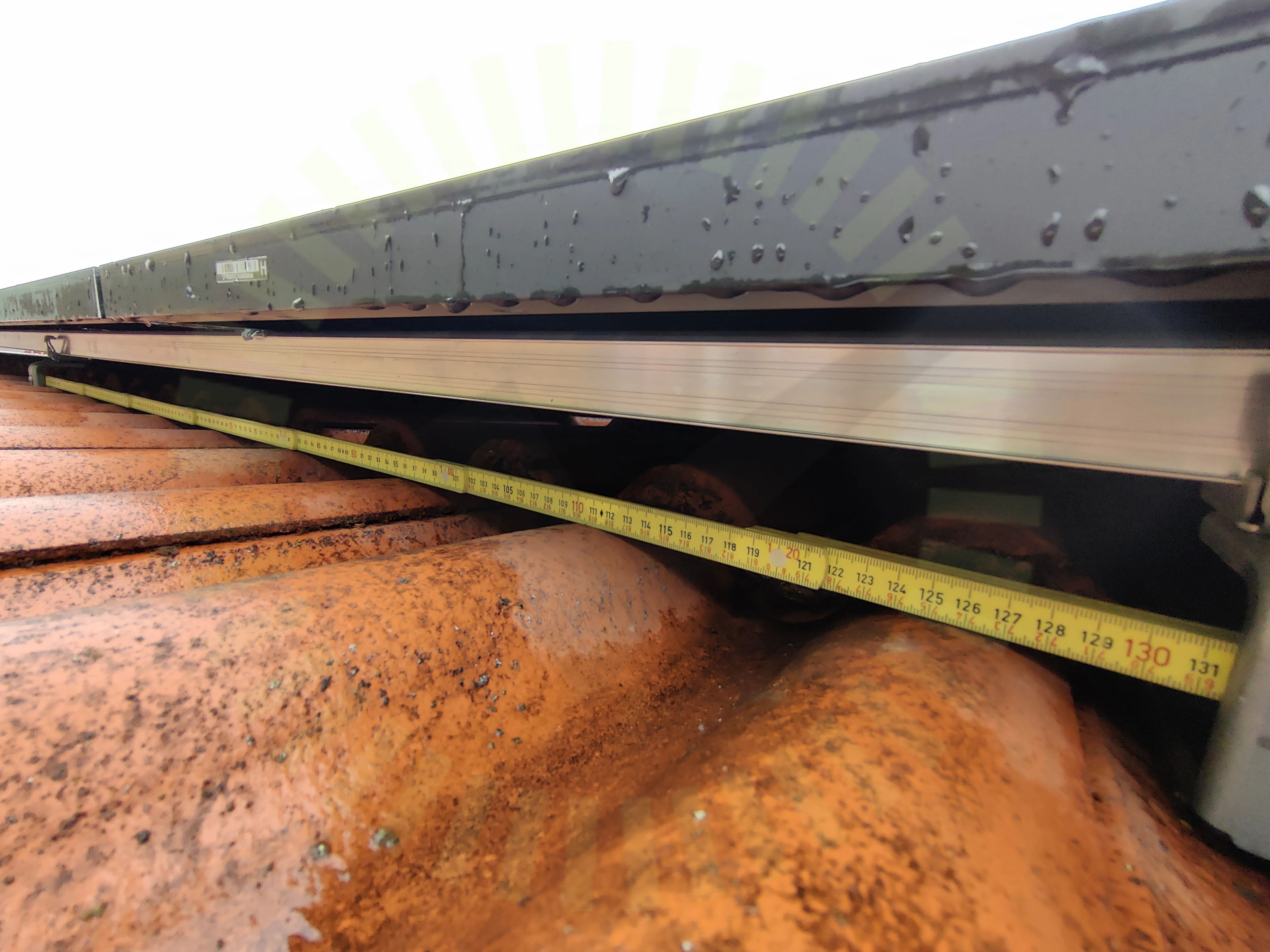

4.1 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

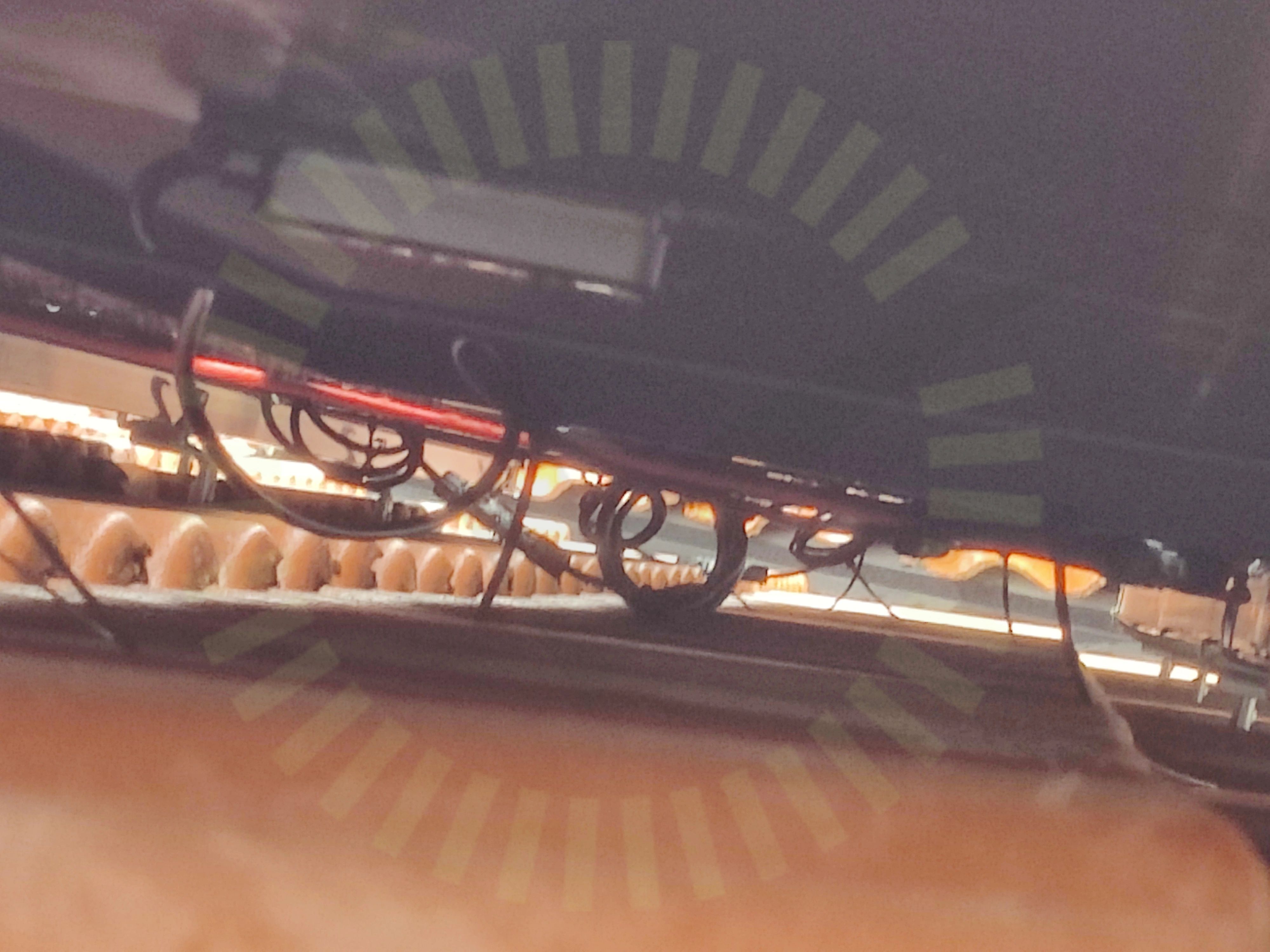

4.2 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

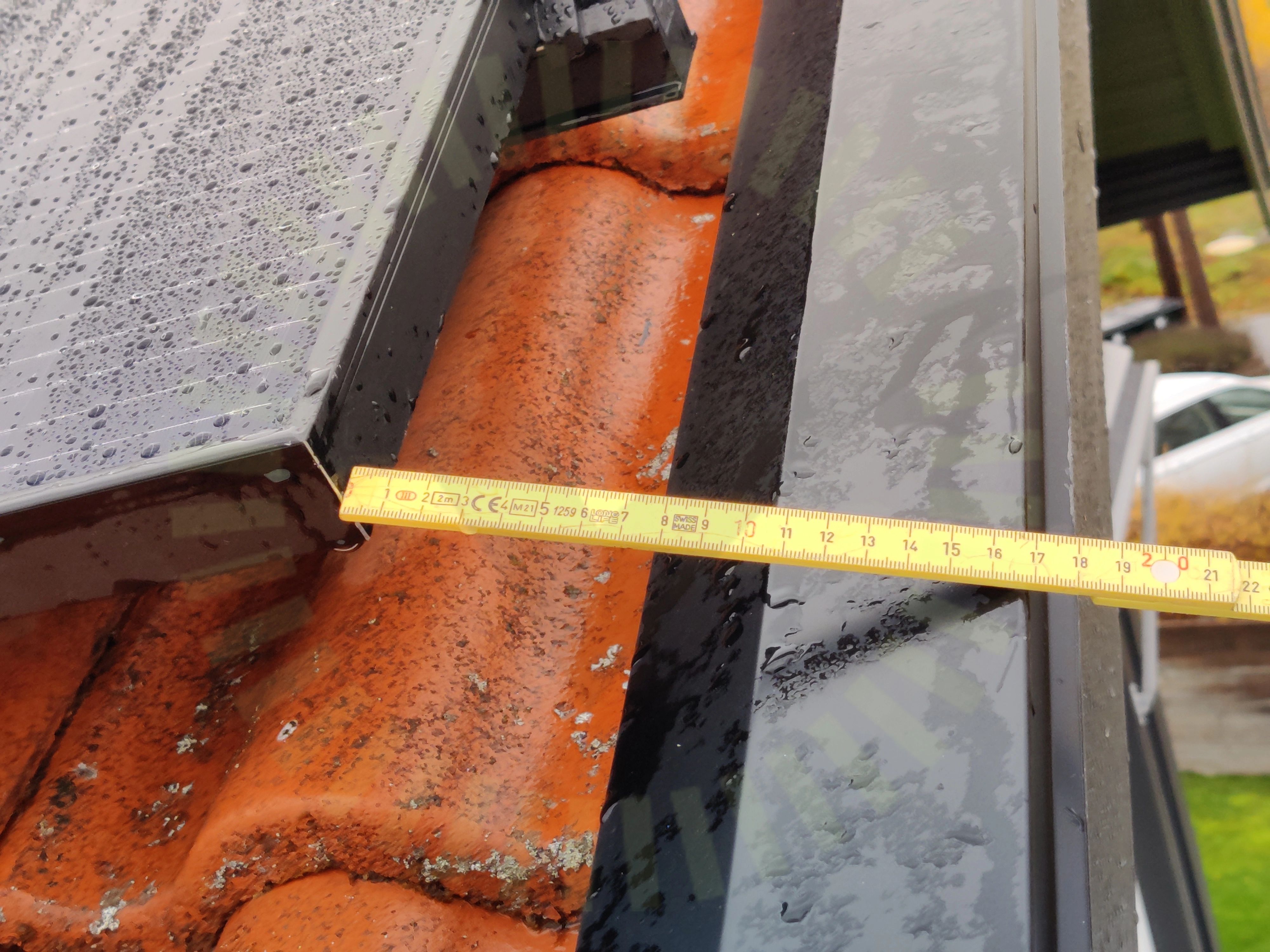

4.3 Montagesystem: Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

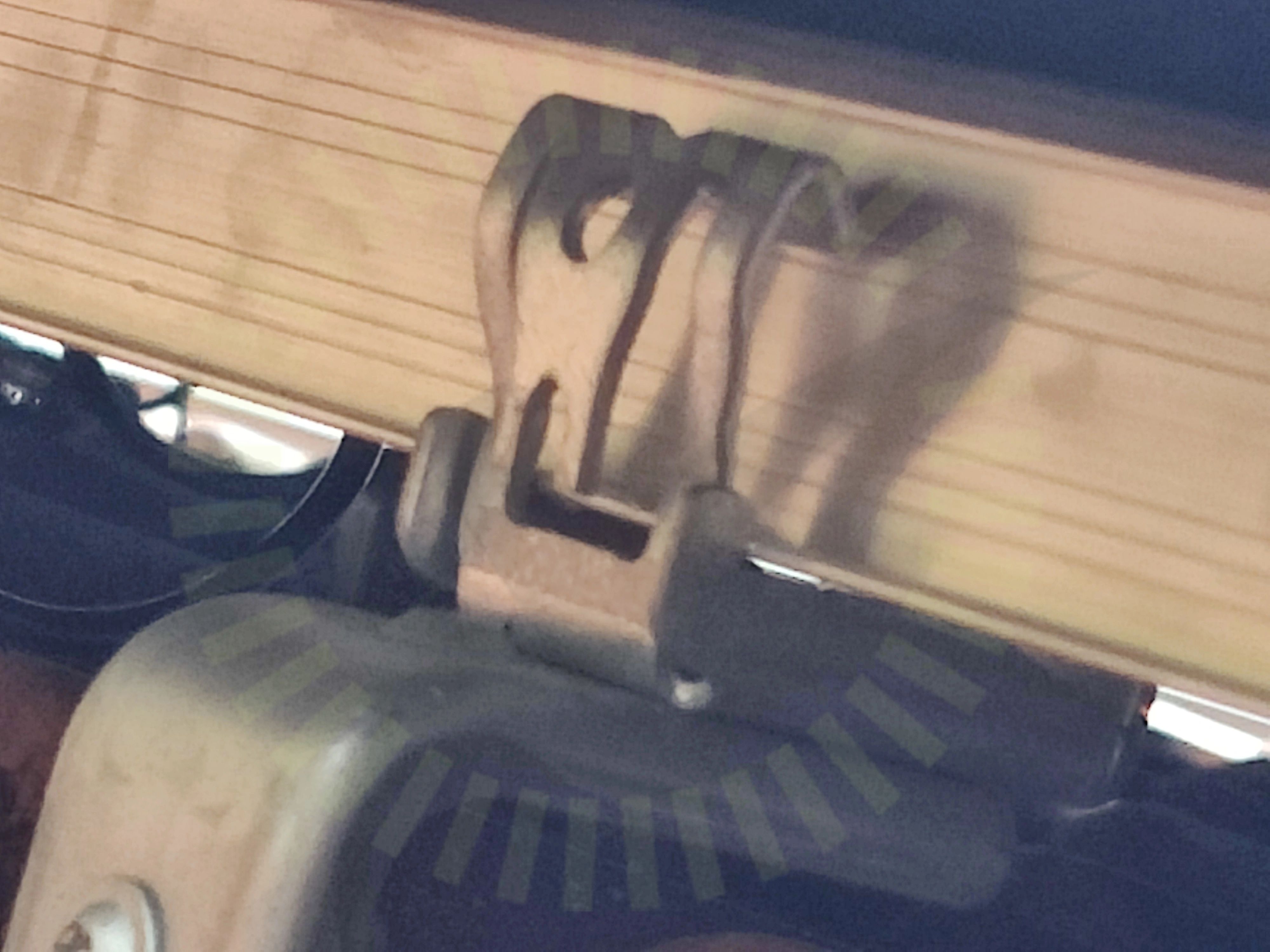

4.4 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

4.5 Skenor: Skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

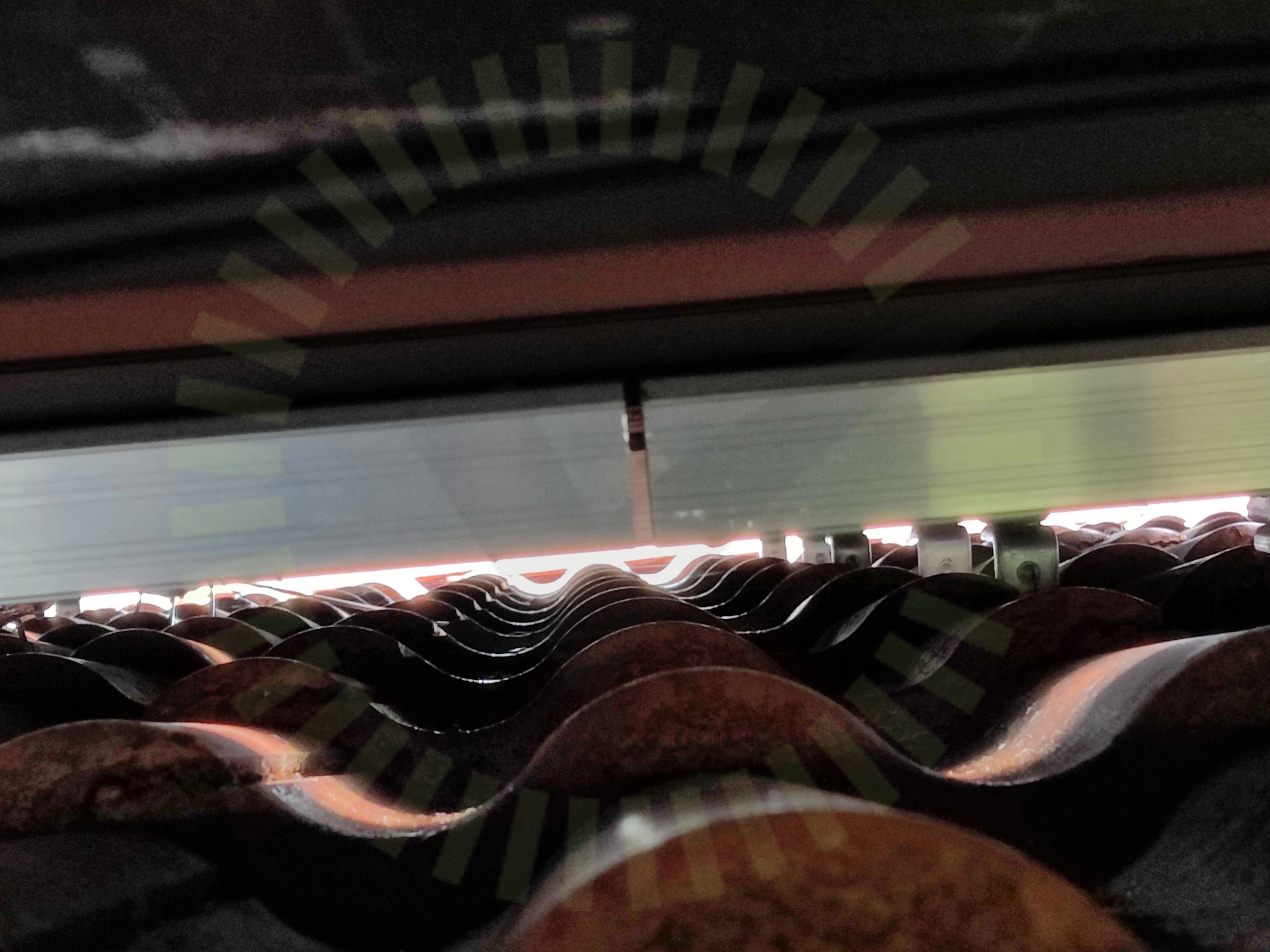

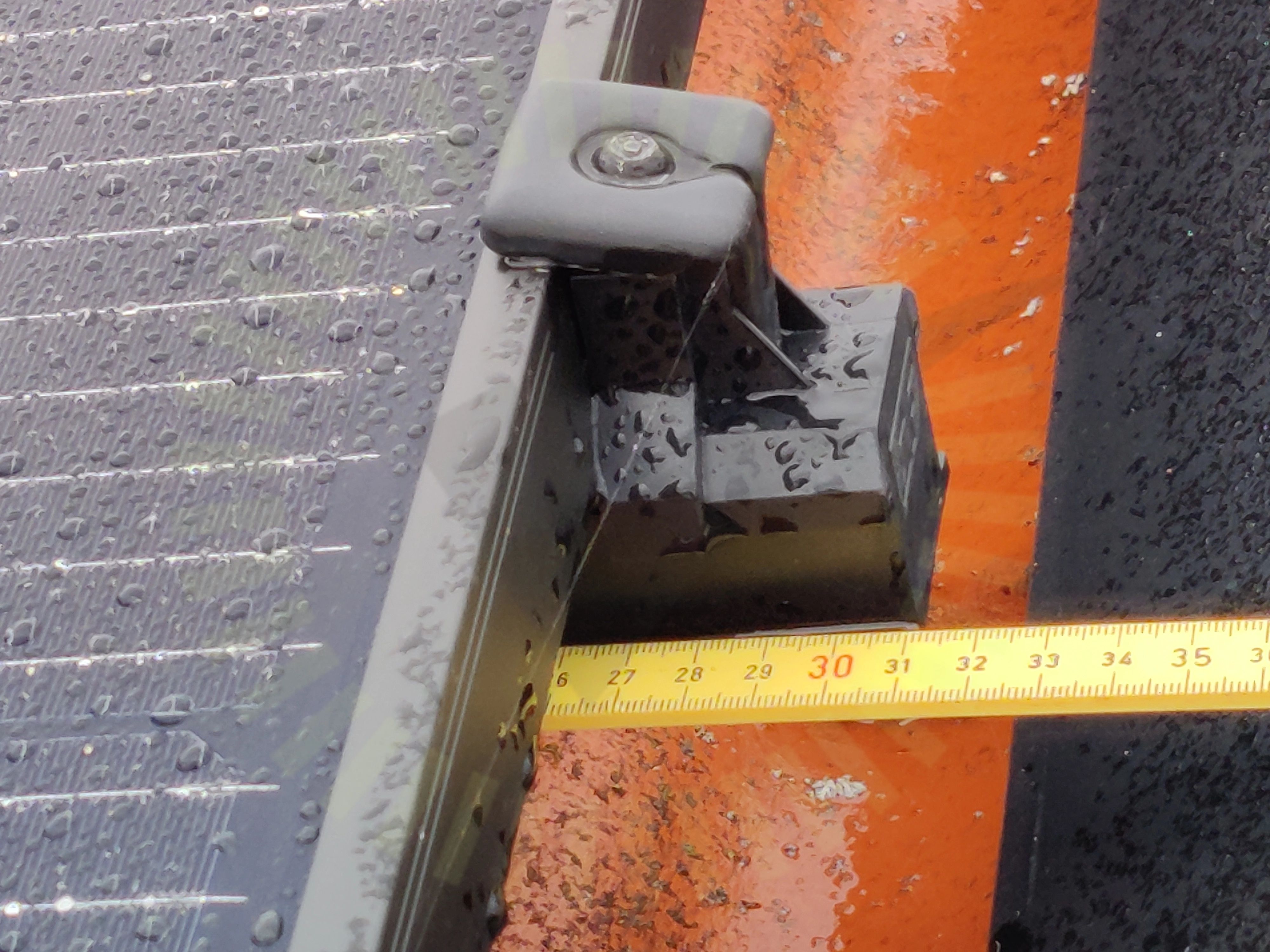

4.6 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

11/18

Infästning: BärläktInfästning: Klämmans omfångInfästning: UrspårningLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: SkadorMontagesystem: TakhöjdMontagesystem: TaklutningPanelfäste: Panelramens tjocklekSkenor: Slutfäste

Ej tillgängligt vid besiktning

1/18

Likströmskabel: Skydd

Longi: LR4-60HPB

Anmärkningar

4/13

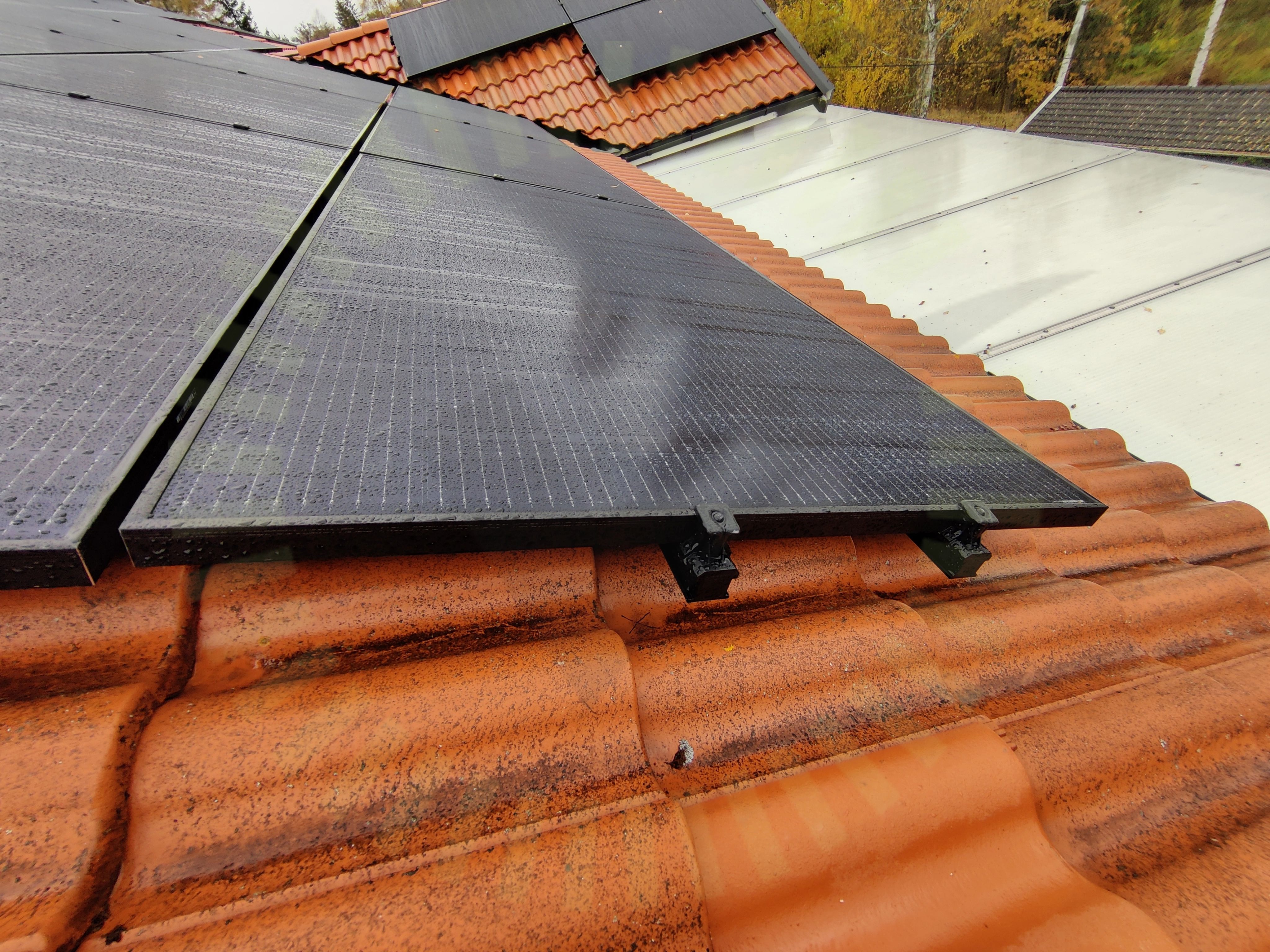

5.1 Solpaneler: Fästen: Placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens anvisningar

5.2 Solpaneler: Fästen: Storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Tillverkarens anvisningar

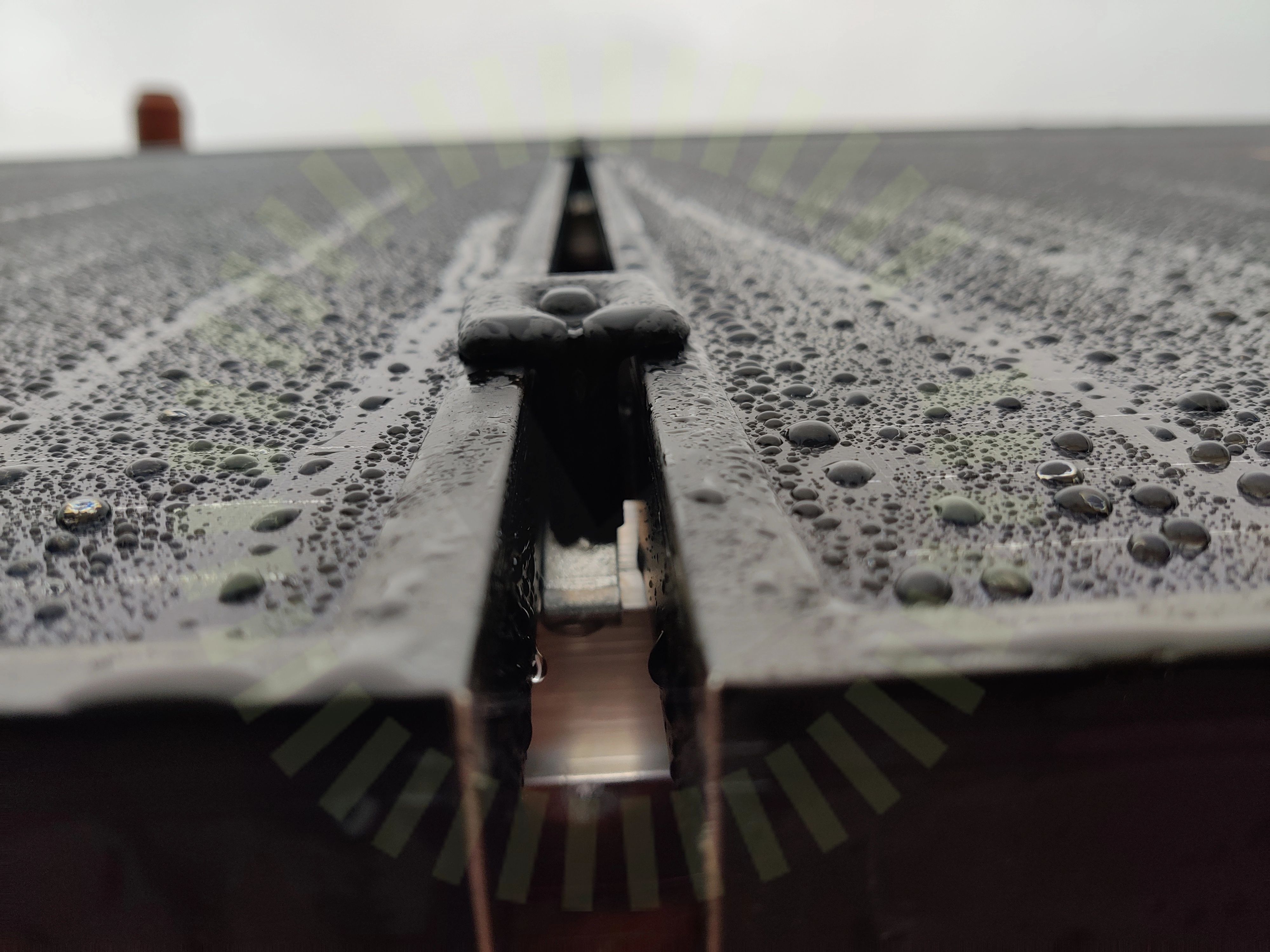

5.3 Solpaneler: Fästen: Överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Tillverkarens anvisningar

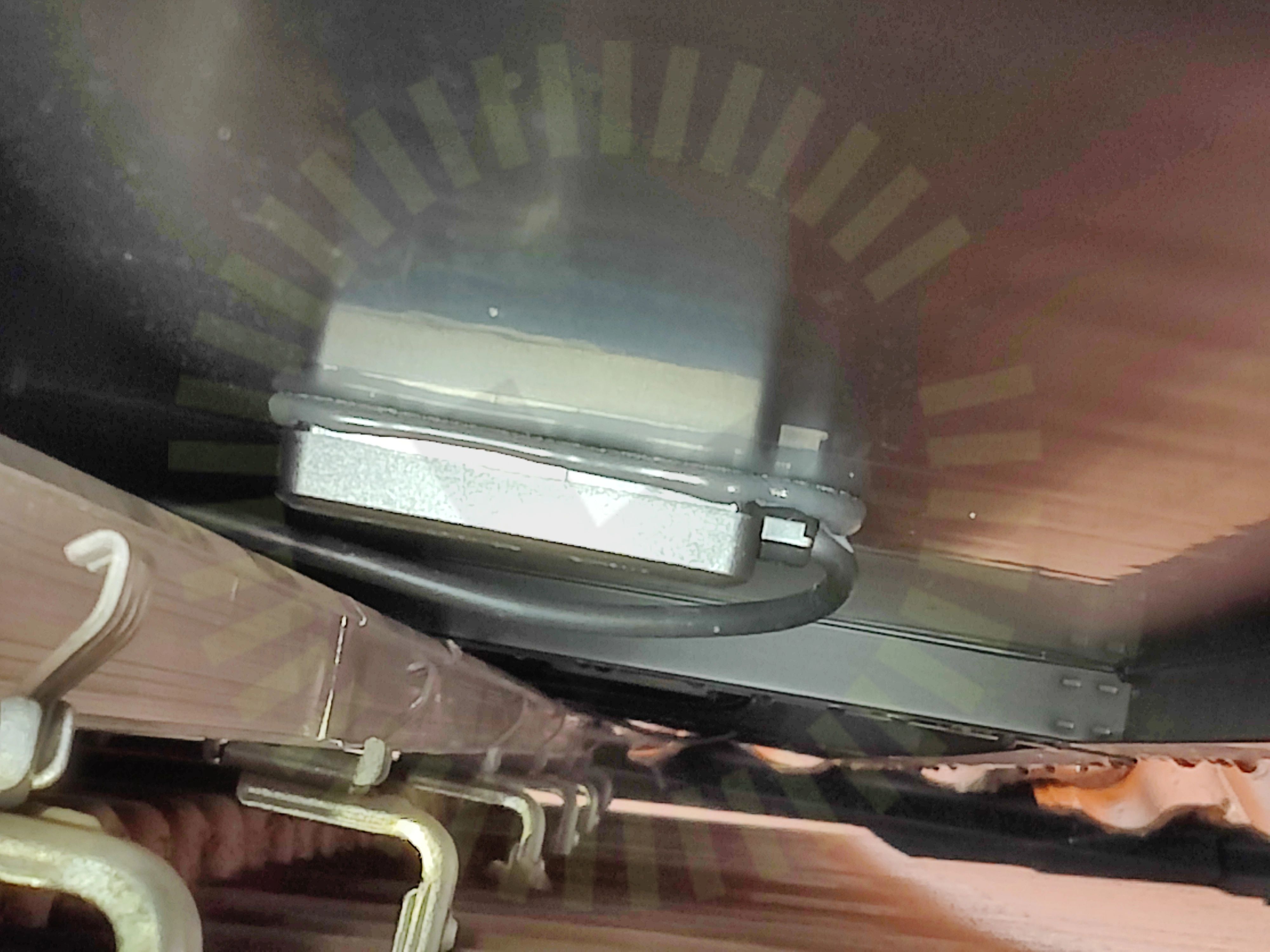

5.4 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

8/13

Solpaneler: Avstånd till takSolpaneler: Bakstycke: FöremålSolpaneler: Bakstycke: SkadorSolpaneler: Kablar: KontakterSolpaneler: Lutning (Rek.)Solpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: Skador

Ej tillgängligt vid besiktning

1/13

DC: EMC

Solis: 3P(3-20)K-4G

Anmärkningar

1/29

6.1 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

26/29

Elektriskt: BasskyddElektriskt: FörläggningElektriskt: KabeldimensionElektriskt: SäkringarElektriskt: ÅtkomlighetTransportsträckor AC: Skador på kabelTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänningVäxelriktare: El: FörskruvningVäxelriktare: El: KabelVäxelriktare: El: KontakterVäxelriktare: El: PEVäxelriktare: Placering: AvståndVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: Fastsäkring av produktVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Skador

Ej tillgängligt vid besiktning

2/29

Transportsträckor DC: Genomföringar Varselmärkning: Tillförlitligt fäst
