Besiktningsrapport
7.7
Installation genom
FuturaEnergi
Datum
6 juli 2023
Ort
Onslunda, Skåne län
Väderbeständigt material
DC kabel förläggning
Kabeldragning mellan takytor
+ 13
78% godkända
22% ej godkända
Om installationen
Paneler
ZnShine: ZXM6-NHLDD-120 360-380W
Montagesystem
Novotegra: Trapezoidal Metal
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Huawei: Smart Power Sensor
Installerad av FuturaEnergi som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
1/12
2.1 Avstånd
Inte godkänd
Batteriet har inte rätt avstånd till bakomliggande vägg. Uppmätt mått 7mm.
Godkända kontrollpunkter
11/12
Distributionsbox
Elektriskt: Kapsling
Tak 1, Novotegra: Trapezoidal Metal
Anmärkningar
9/22
5.1 Säkerhetsavstånd
Inte godkänd
Lastberäkning saknas att kontrollera mot. Uppmätt minsta mått 450mm.
5.2 DC kabel förläggning
Inte godkänd
Kablage ligger mot skarp kant.
5.3 Infästning
Inte godkänd
Lastberäkning saknas vid besiktning. Uppmätt mått längsta mått 1050mm cc.

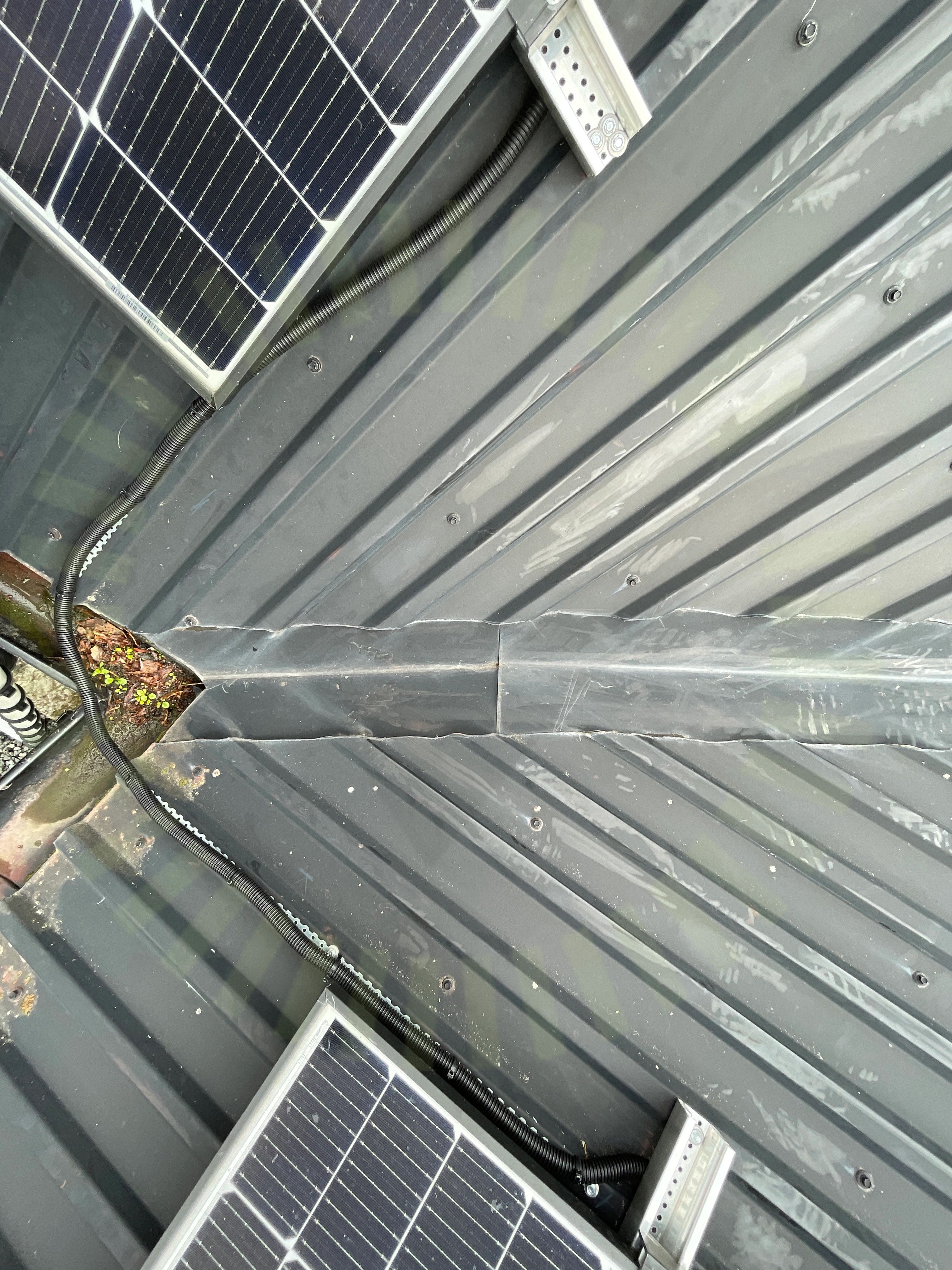

5.4 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte fastsäkrad hela sin sträcka, ligger löst utanför panelfält.

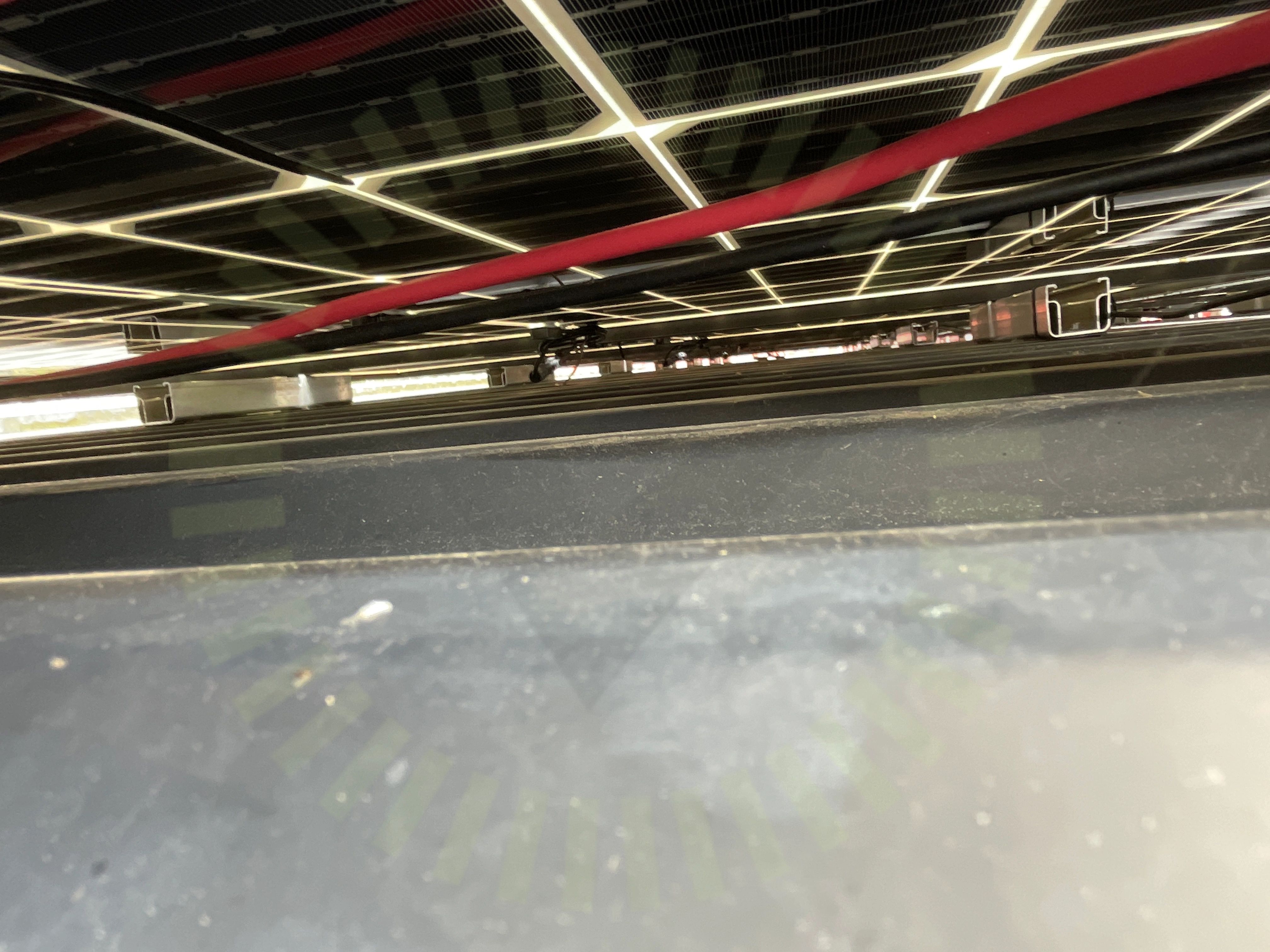

5.5 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.
5.6 Slip-Guards
Inte godkänd
SlipGuards har inte använts.

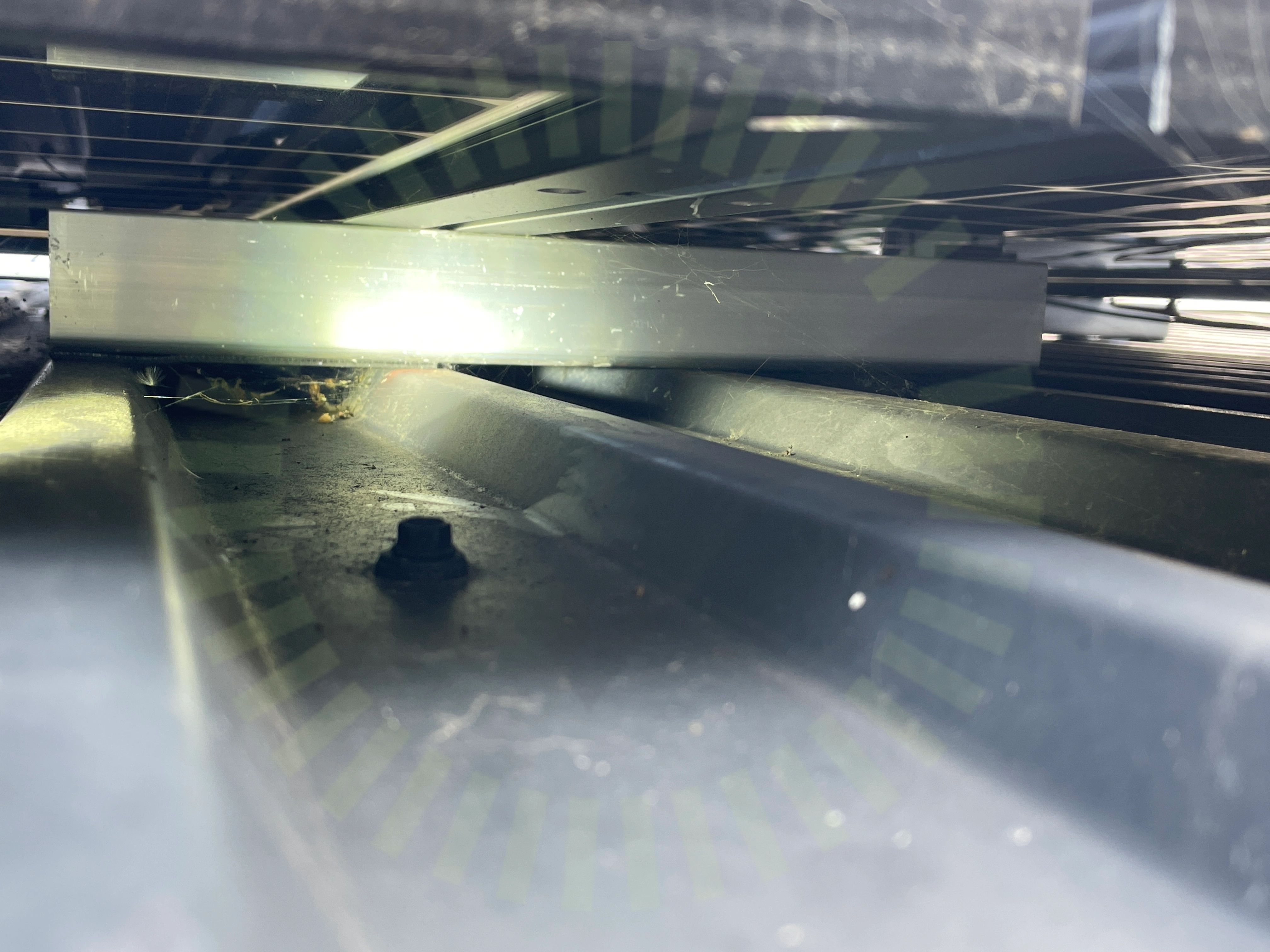

5.7 Placering Skena
Inte godkänd
Fästen är inte placerad enligt tillverkarens anvisningar på flertalet ställen under samtliga panelfält.
5.8 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.

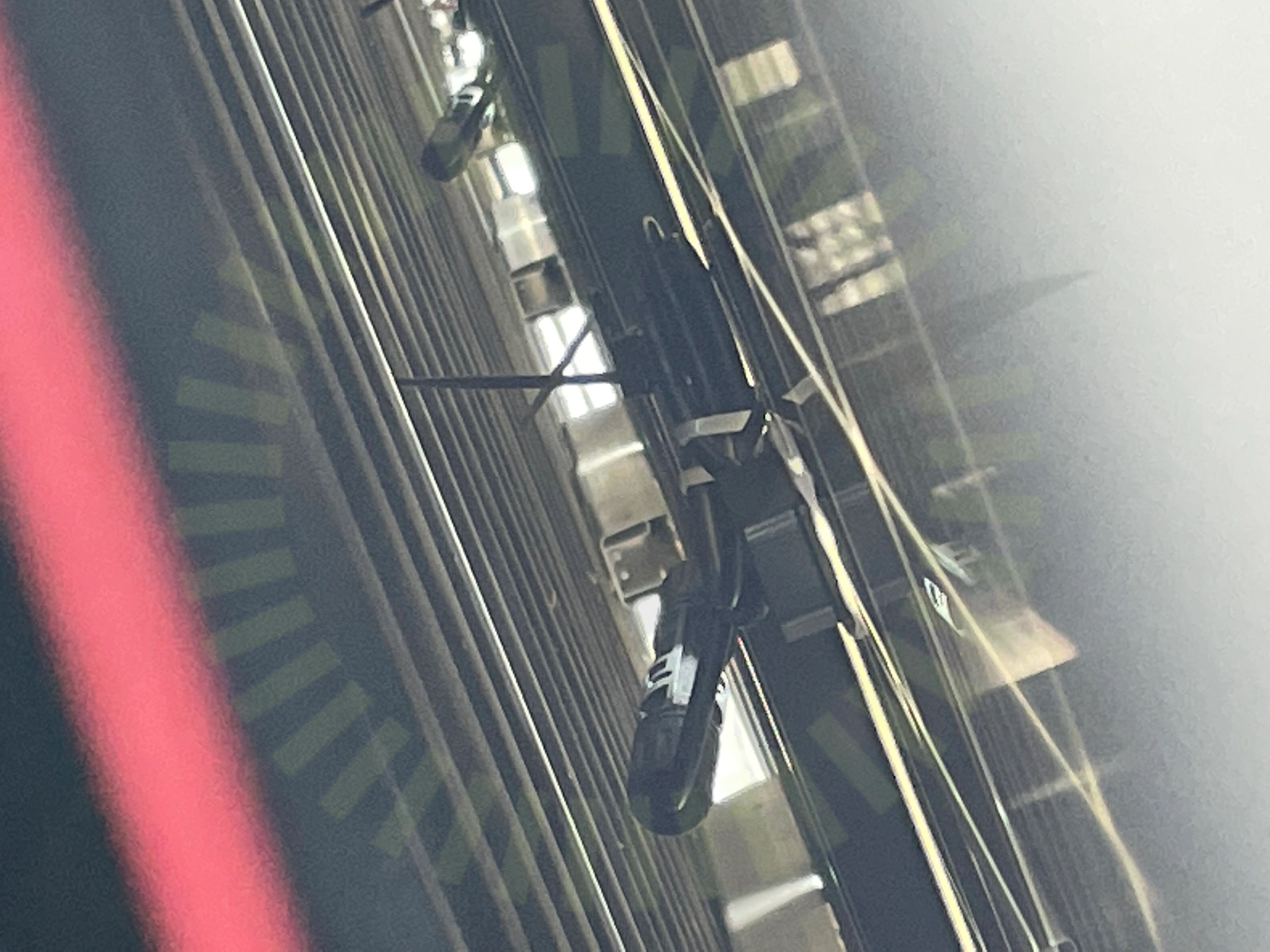

5.9 Väderbeständigt material
Inte godkänd
Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.
Godkända kontrollpunkter
13/22
Tak 1, ZnShine: ZXM6-NHLDD-120 360-380W
Anmärkningar
4/18
6.1 Kontaktdon
Inte godkänd
Kontakter ligger där vatten kan ansamlas.

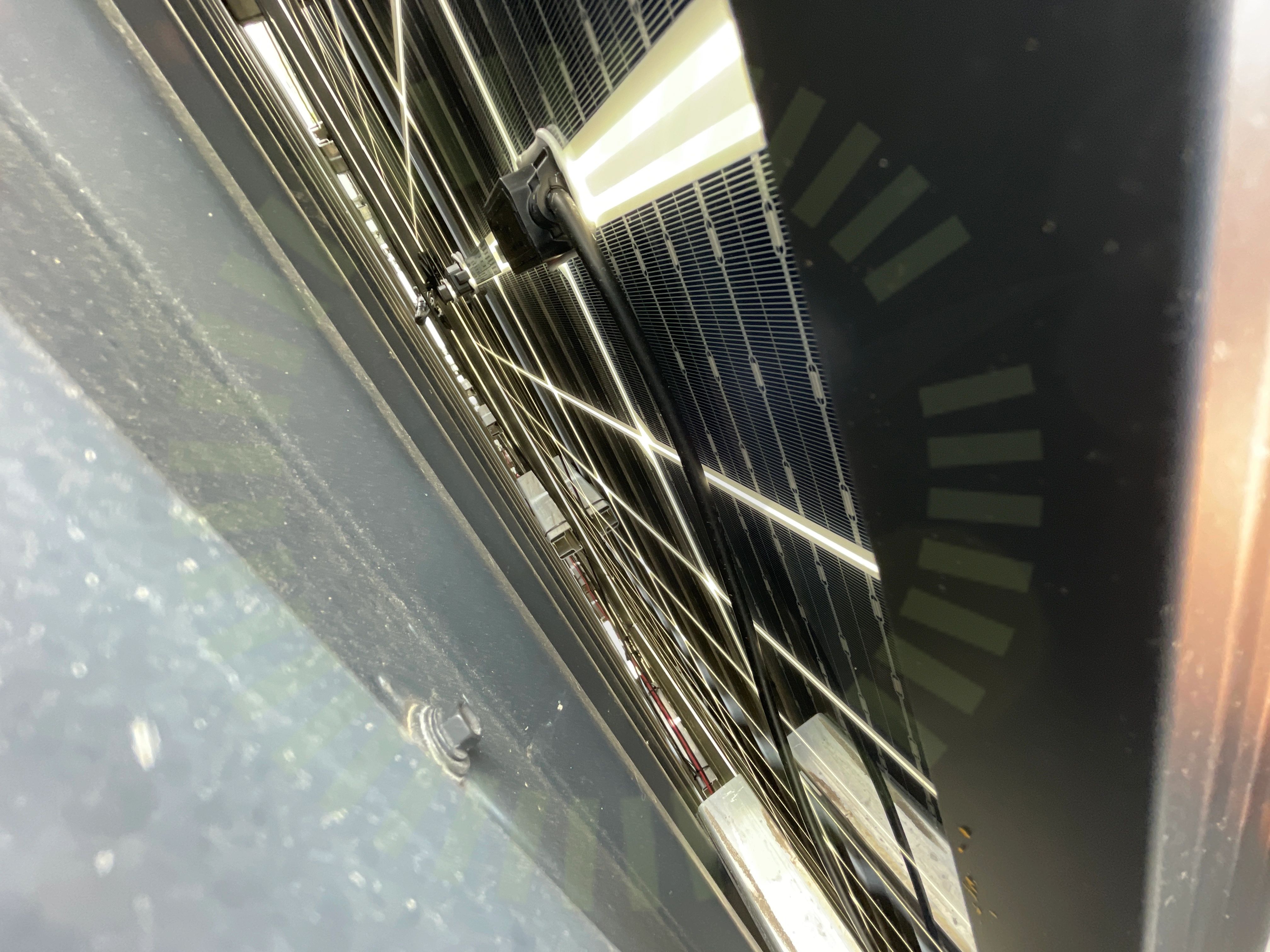

6.2 Kopplingslåda
Inte godkänd
Kabelns böjradie är för skarp ut från kopplingslådan.

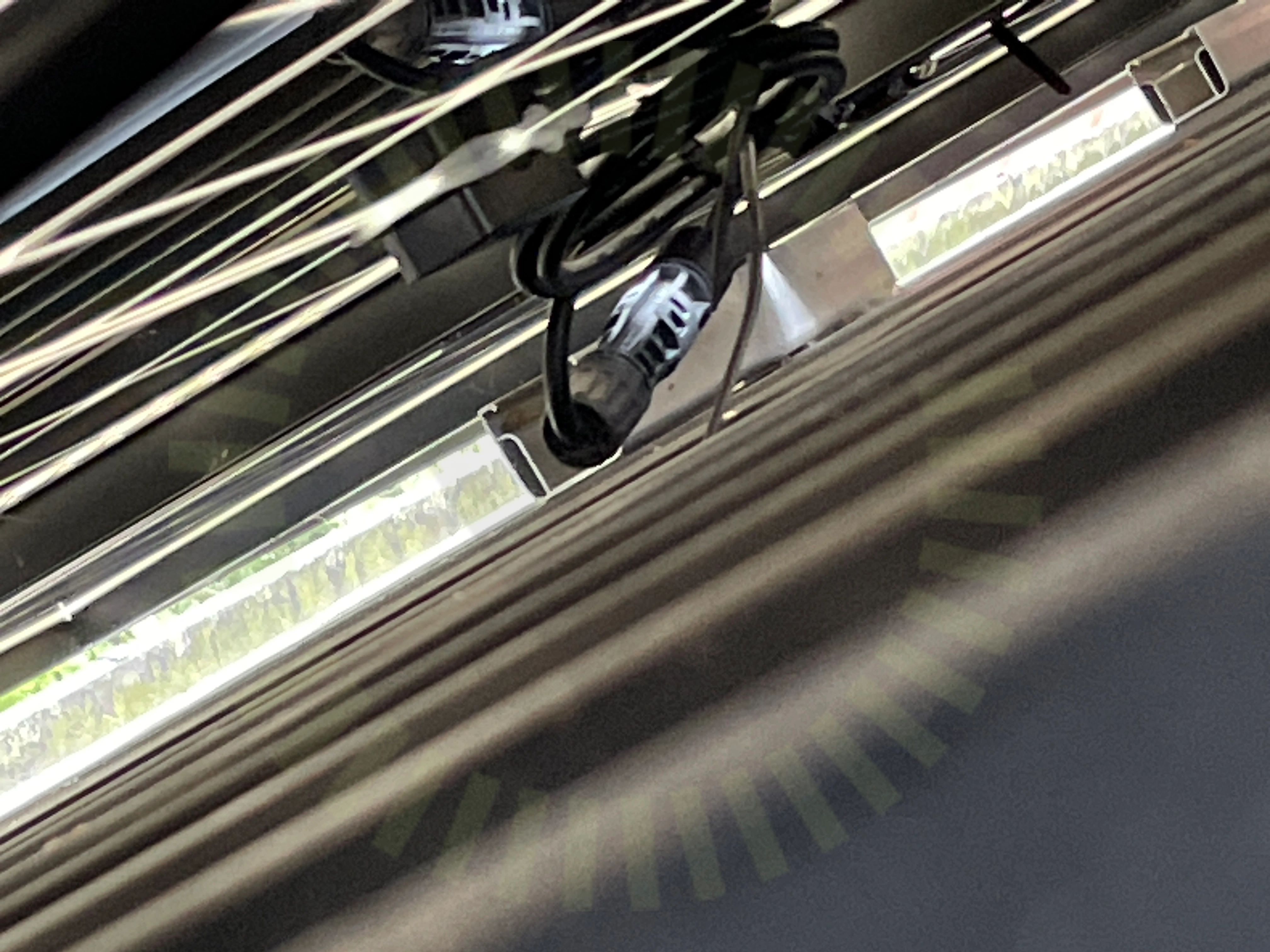

6.3 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
6.4 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
14/18
Undercentral
Anmärkningar
1/6

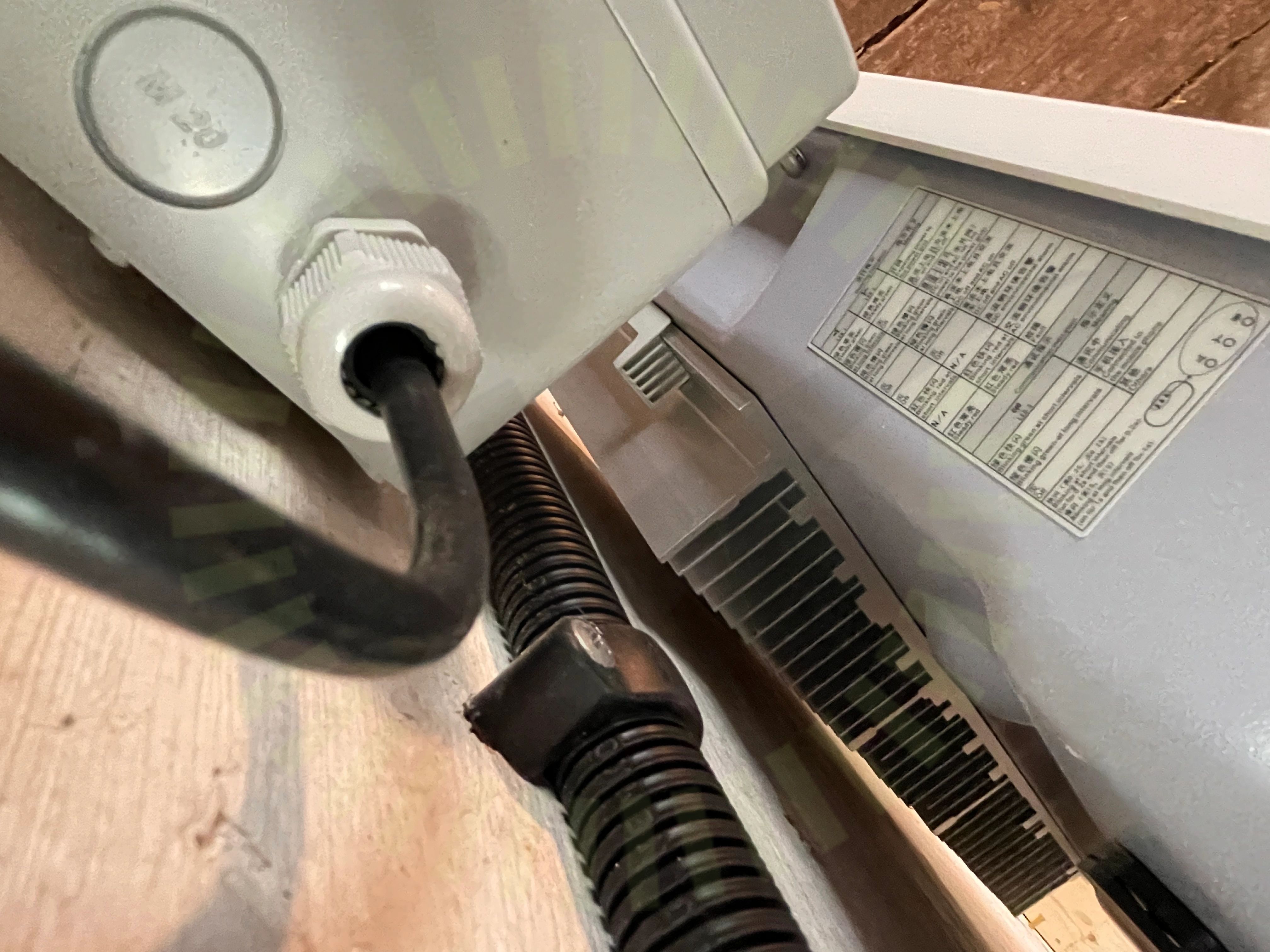

7.1 Förskruvningar
Inte godkänd
Förskruvning håller inte tätt runt kabeln, korrekt packning saknas.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
2/5
8.1 Varning för backspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Märkning saknas på undercentral för växelriktare.
8.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/5
Ej tillgängligt vid besiktning
1/5
Växelriktare
Anmärkningar
4/34
9.1 AC Kablage förläggning
Inte godkänd
Gnagarskydd saknas.
9.2 Genomföringar
Inte godkänd
Genomföring inte tätad genom befintligt hål.
9.3 Jordning av chassi
Inte godkänd
Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.
9.4 Kontakter
Inte godkänd
Det är inte tillåtet att tejpa på kontakterna.
Godkända kontrollpunkter
30/34
