Besiktningsrapport

9.4

Installation av

Solcellskompaniet Väst

Datum

25 juni 2024

Ort

Kode, Västra Götalands län

Underliggande takpanna

Skenornas infästning

Ändklämmor skena

+ 2

94% godkända

6% ej godkända

Om installationen

Paneler

Longi: LR5-54HPH

Optimerare

SolarEdge: S-Serie

Montagesystem

Weland Stål: Råspont

Växelriktare

SolarEdge: SE5-10K RWS

Tillbehör

Undercentral

Tillbehör

Solaredge Smartmätare

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Säkerhetsbrytare DC

Installerad av Solcellskompaniet Väst som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare: Allmänt (5)Säkerhetsbrytare AC (8)Säkerhetsbrytare DC (8)Tak 1, DMEGC: DM(XXX)M10-54HBB/-V (15)Tak 1, Longi: LR5-54HPH (17)Tak 1, Weland Stål: Råspont (28)Undercentral (9)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Optimerare: Allmänt

Anmärkningar

1/5

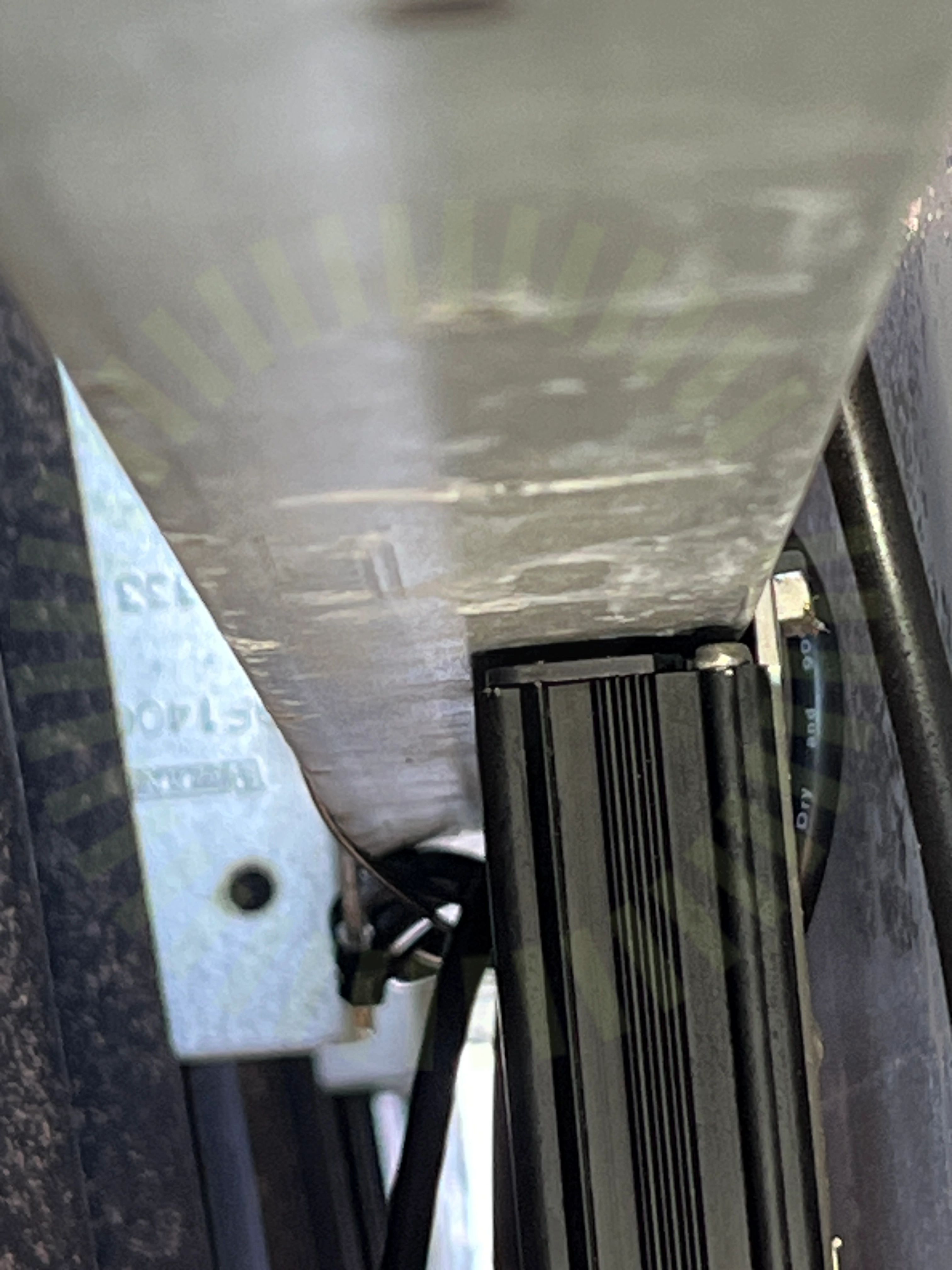

2.1 Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Säkerhetsbrytare DC

Godkända kontrollpunkter

8/8

Böjradie

Egenskaper

Förskruvningar

Förskruvningar på ovansidan

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Tak 1, Longi: LR5-54HPH

Anmärkningar

1/17

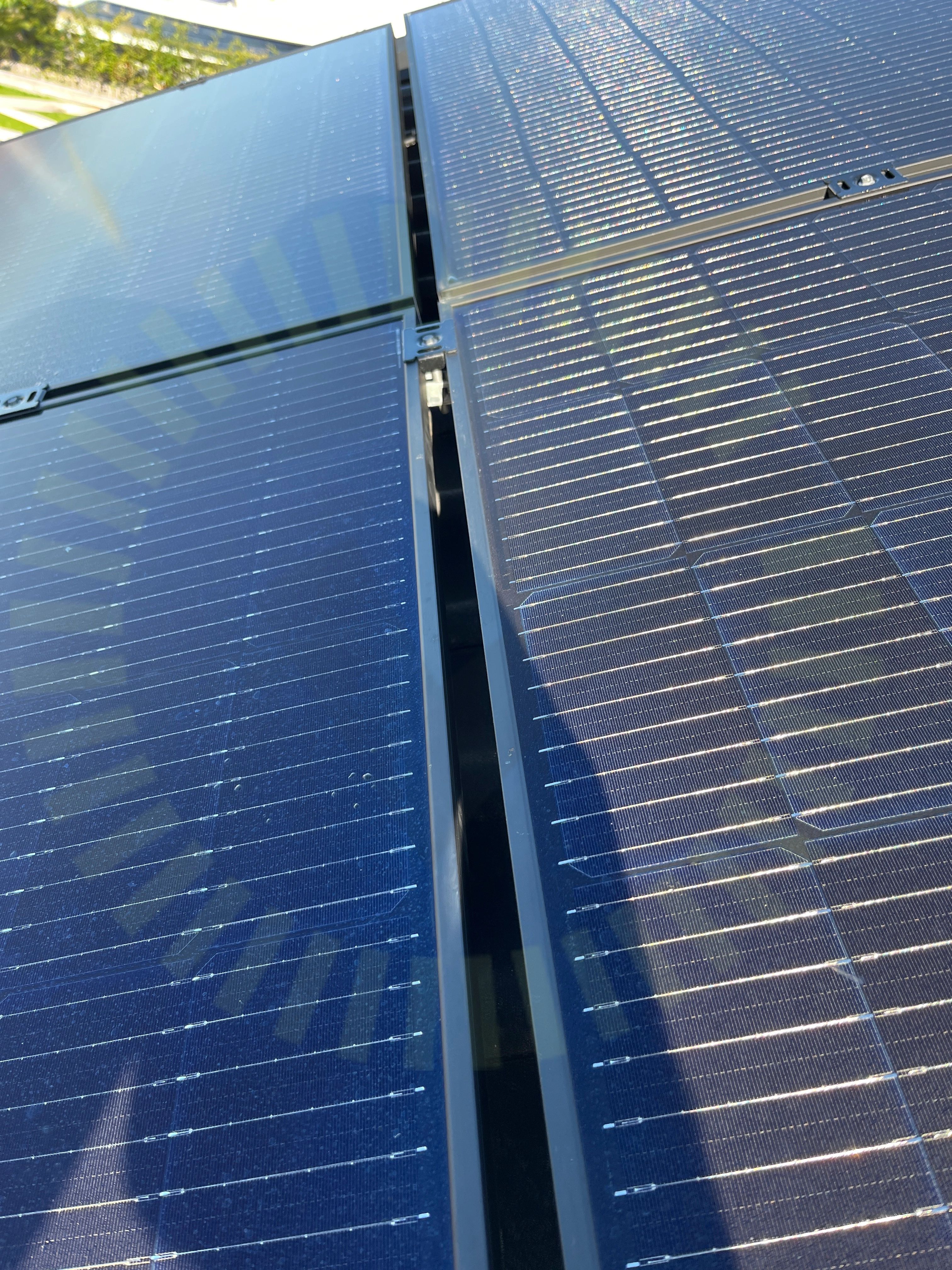

6.1 Panelramar separerade

Inte godkänd

Distansen ligger kvar vilket gör att ramen inte kan röra sig.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

15/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Skador på panel

Skuggning

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

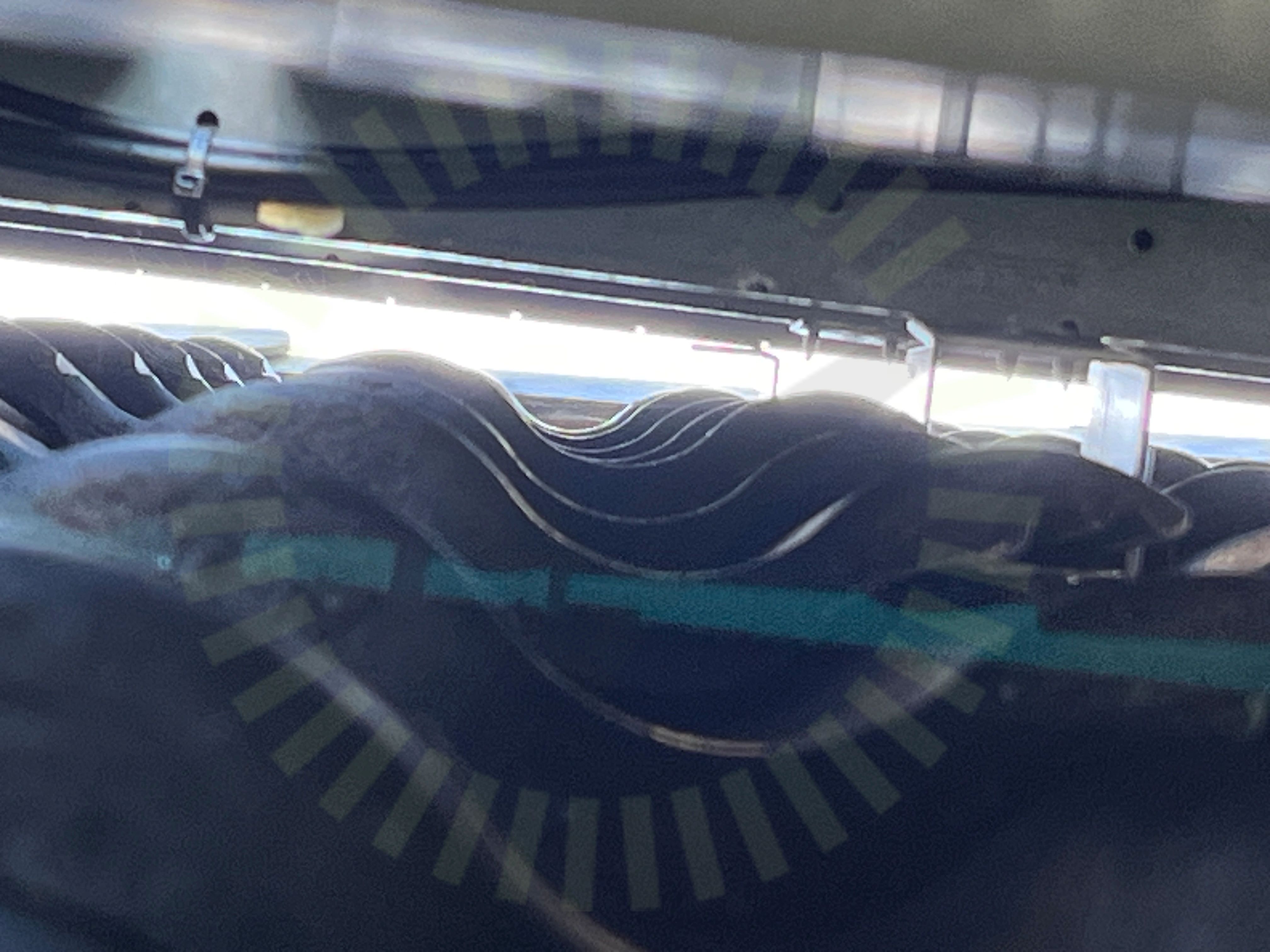

7.1 Skenornas infästning

Inte godkänd

Skruv saknas mellan skena och fäste på flera ställen.

MA5102 Sid 1 (1) | Version 3 - 221101

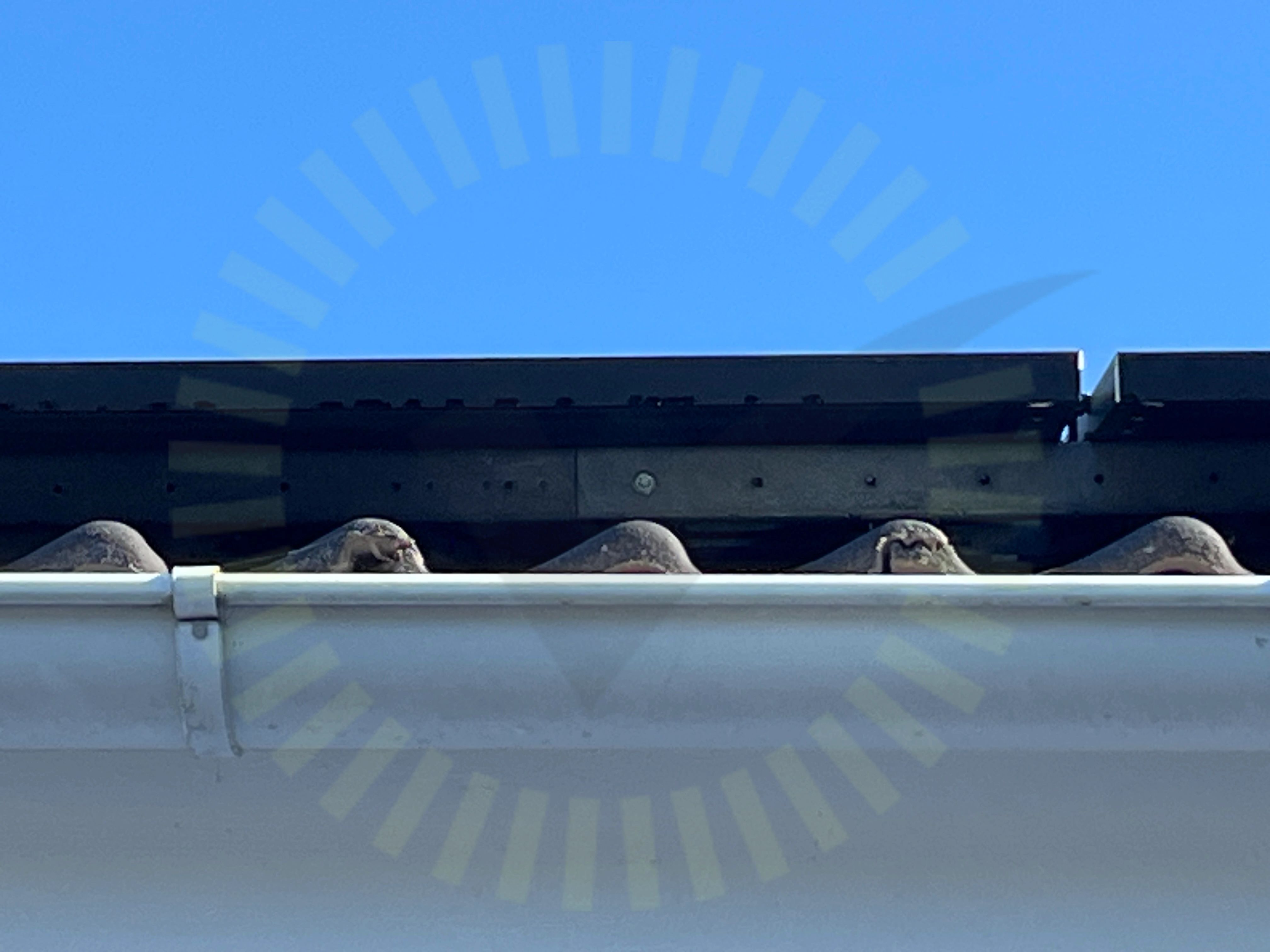

7.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

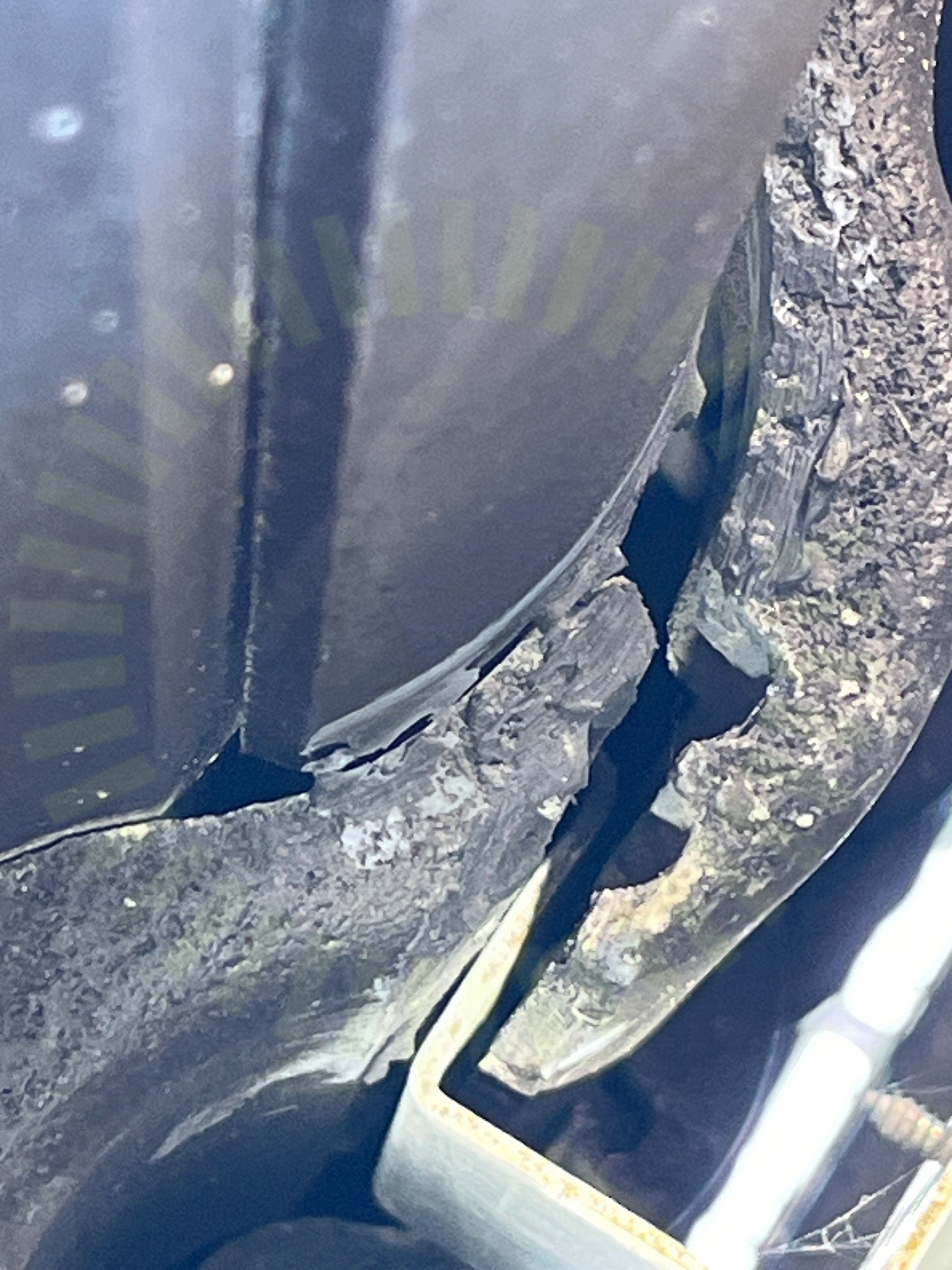

7.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

7.4 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas överhäng

Skenors avstånd till varandra

Snö- och Vindlastberäkning

Takgenomföring

Takkrokar CC lilla huset

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämma

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Förskruvningar

Infästning

IP-Klassning

PEN-ledare

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

33/33

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktare direkt solljus

Växelriktarens IP klassning

Växelriktarens kontakter
