Besiktningsrapport

9.0

Installation av

SO Solkraft AB

Datum

19 juni 2023

Ort

Stockholm, Stockholms län

Klämmornas placering

Kontaktdon

Kopplingslåda

+ 3

91% godkända

9% ej godkända

Om installationen

Paneler

Solitek: BLACKSTAR SOLID B.60

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Bilddokumentation AC

Tillbehör

Säkerhetsbrytare AC

Installerad av SO Solkraft AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (6)Tak 1, Solitek: BLACKSTAR SOLID B.60 (18)Tak 1, Weland Stål: Råspont (27)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

Anslutning

Böjradie

Egenskaper

Förskruvningar

Infästning

Placering

Tak 1, Solitek: BLACKSTAR SOLID B.60

Anmärkningar

4/18

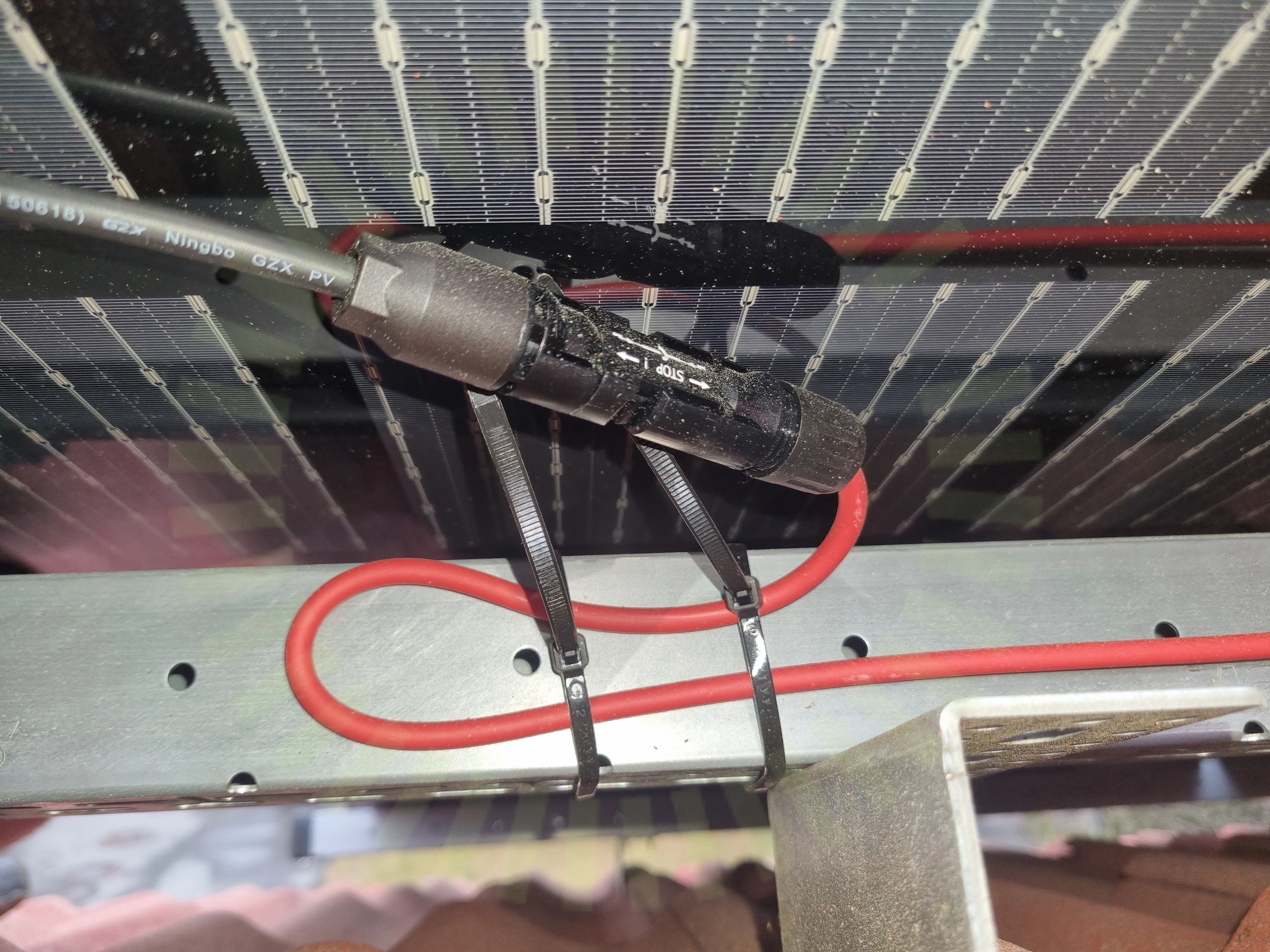

3.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

SS 436 40 00, 712.526

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

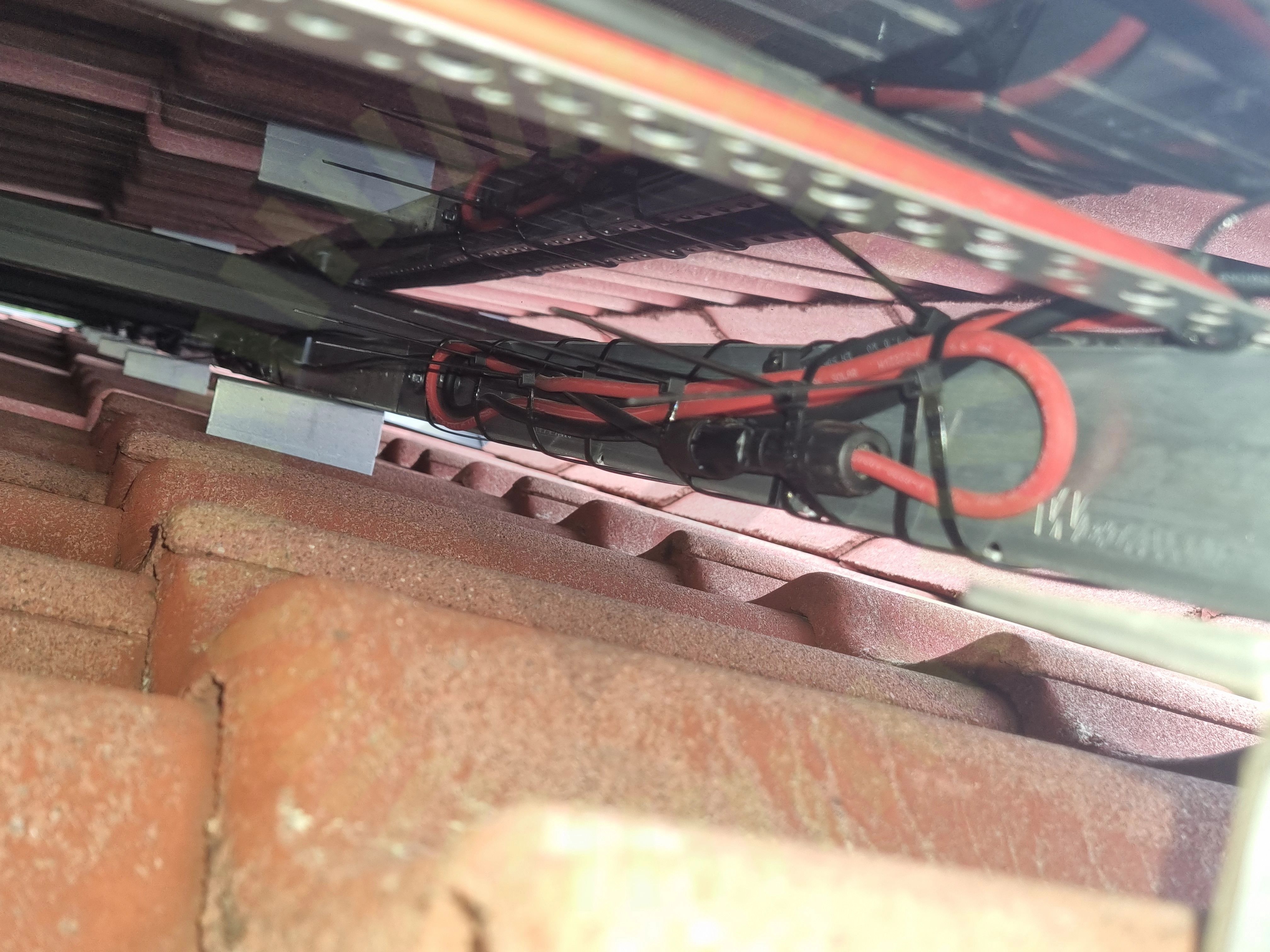

3.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

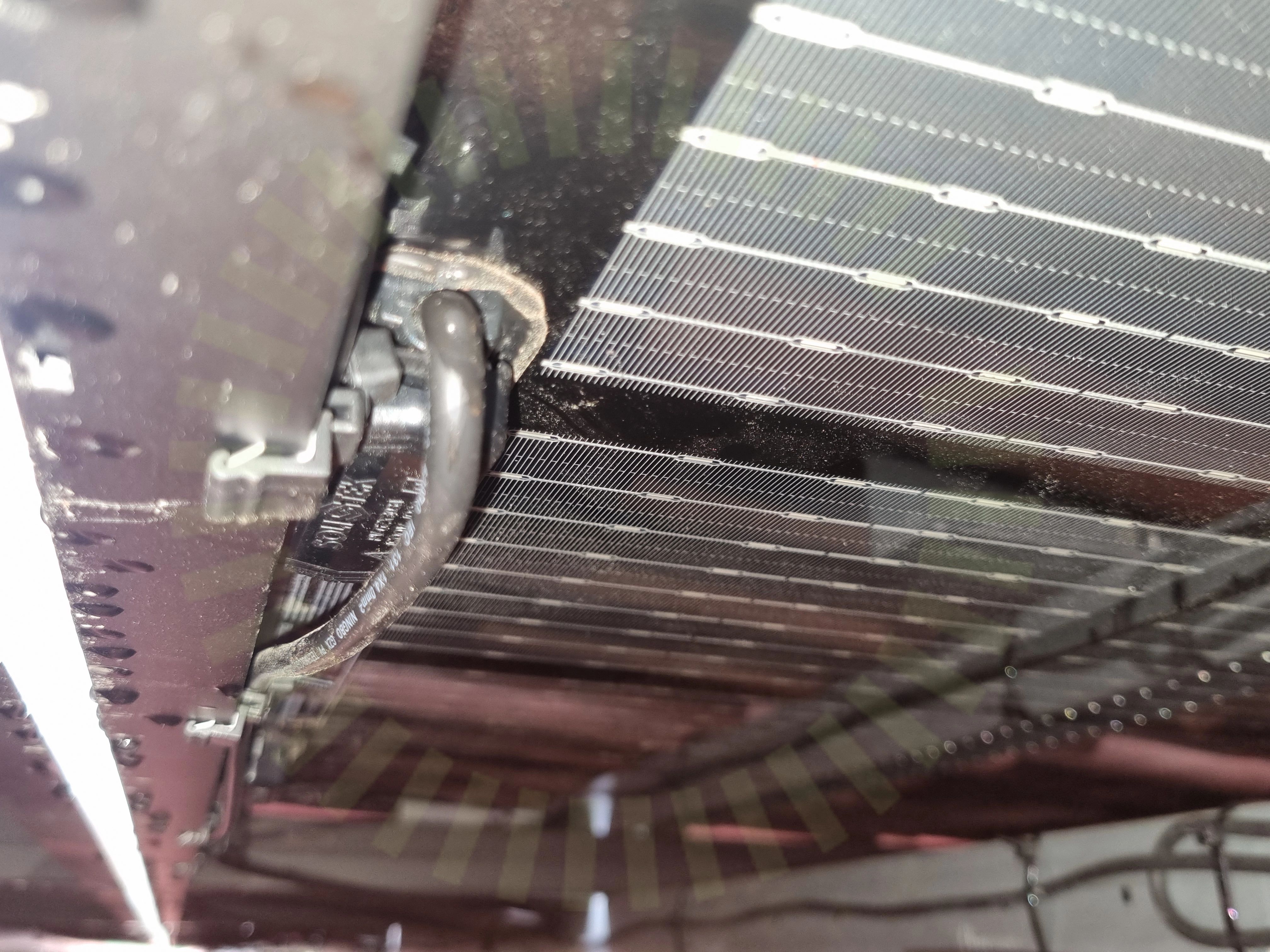

3.4 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan. Med drag i motsatt riktning

Godkända kontrollpunkter

14/18

Avstånd till havet

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Lutning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skuggning

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

1/23

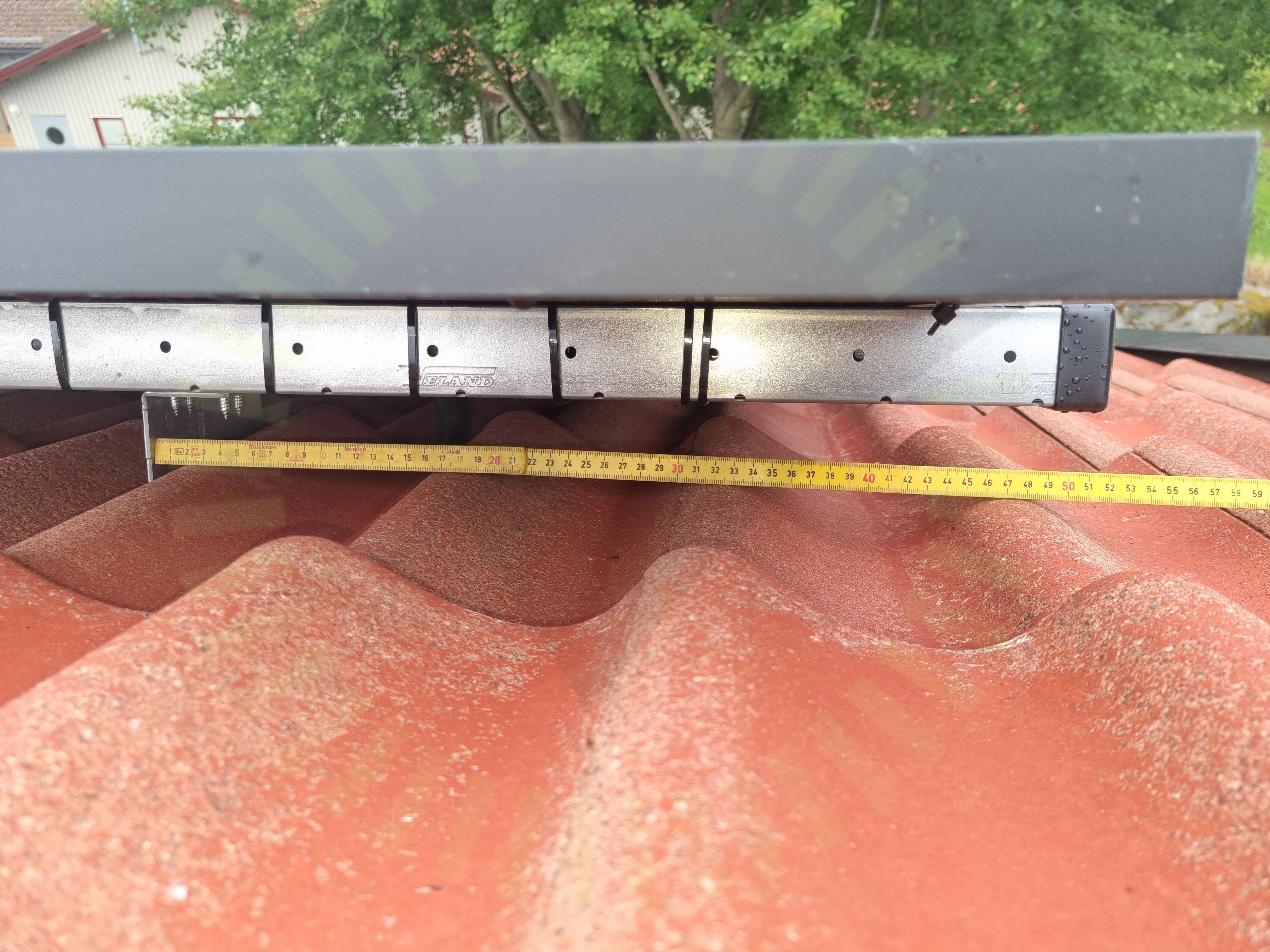

4.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 440mm

Godkända kontrollpunkter

22/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/32

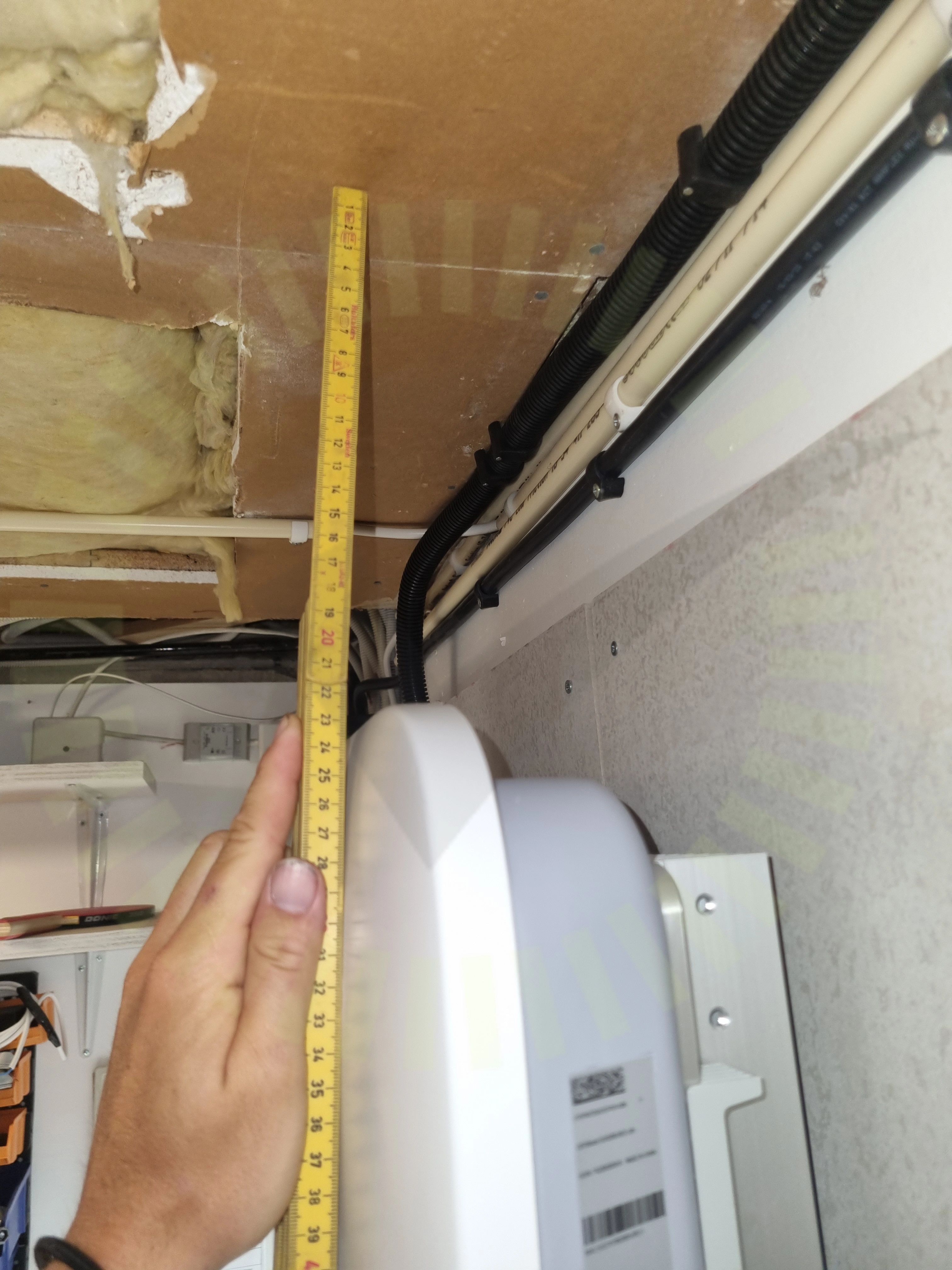

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

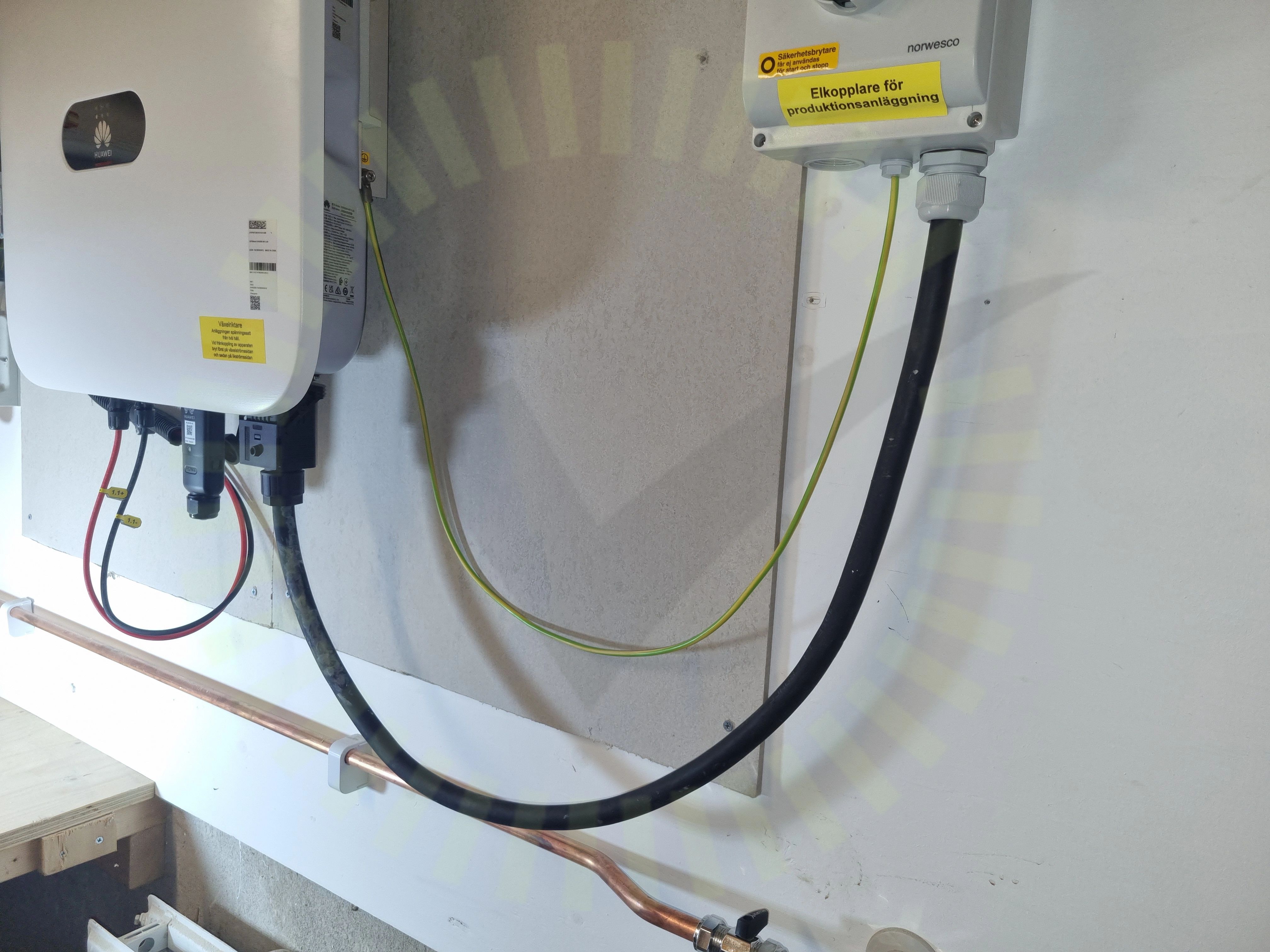

6.2 AC Kablage förläggning

Inte godkänd

Där ledare eller kablar inte har stöd utefter hela sin längd ska stöd anbringas med lämpliga mellanrum.

6.3 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren

Godkända kontrollpunkter

29/32

AC anslutning växelriktare

AC Böjradie

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Uppskalad ledare

Ventilation

Väderbeständigt material
