Besiktningsrapport
6.9
Installation av
Otovo
Datum
20 februari 2024
Ort
Dalby, Skåne län
Genomföringar
Fastsäkring av produkt
Panelramar separerade
+ 12
82% godkända
18% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Van der Valk: Stockskruv
Växelriktare
GroWatt: MID (11-30)KTL3-XH
Batteri
Growatt: APX HV Battery System S2
Tillbehör
Eastron: Growatt TPM-CT-E
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Eastron: Growatt TPM-E
Installerad av Otovo som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
1/15
2.1 Fastsäkring av produkt
Inte godkänd
Batterimodul är inte fastsäkrad i väggen.
Godkända kontrollpunkter
14/15
Smartmätare
Godkända kontrollpunkter
4/4
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Tak 1, Longi: LR5-54HPB
Anmärkningar
6/18

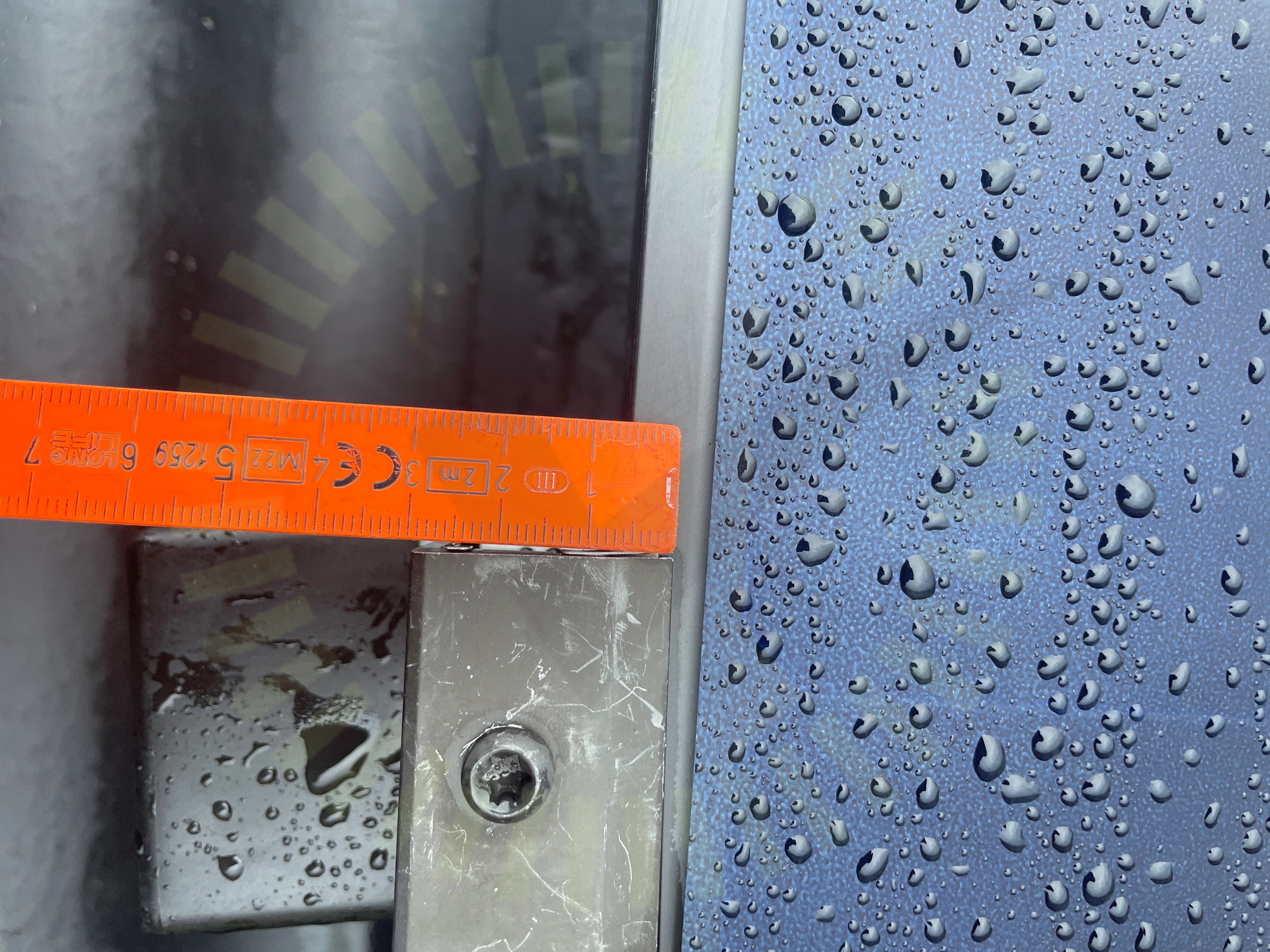

5.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

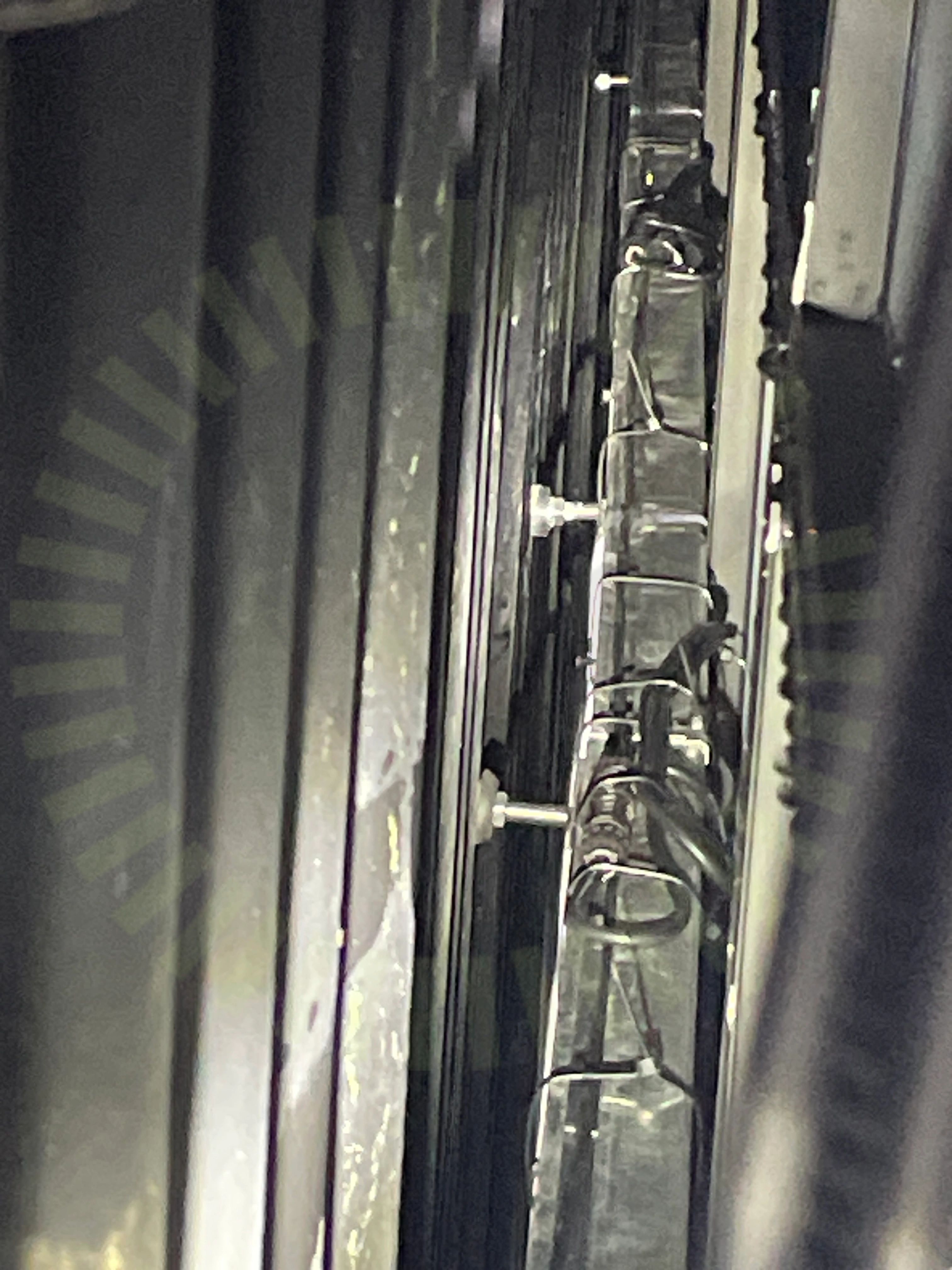

5.2 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.

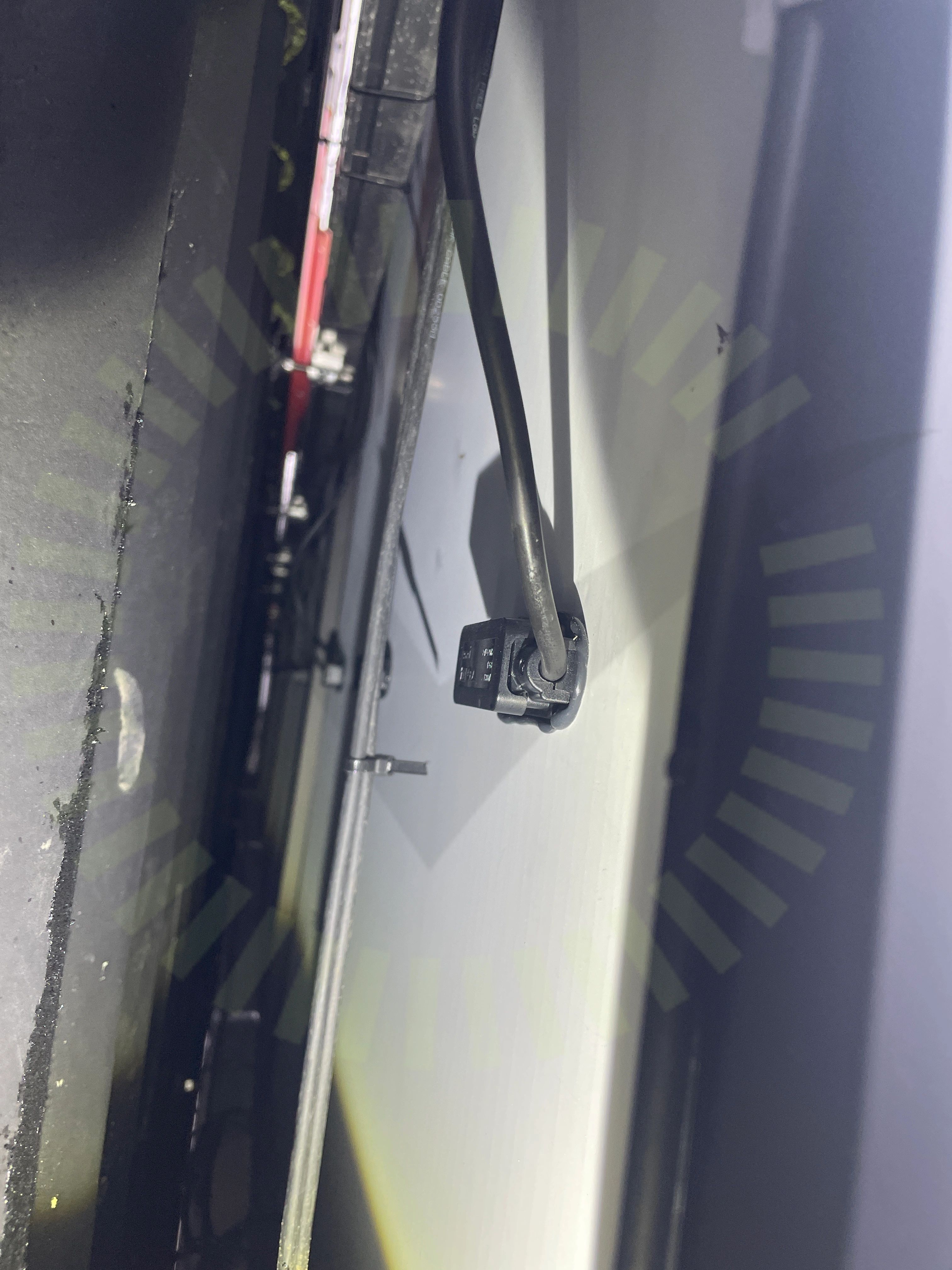

5.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp och utsätts för negativ effekt.

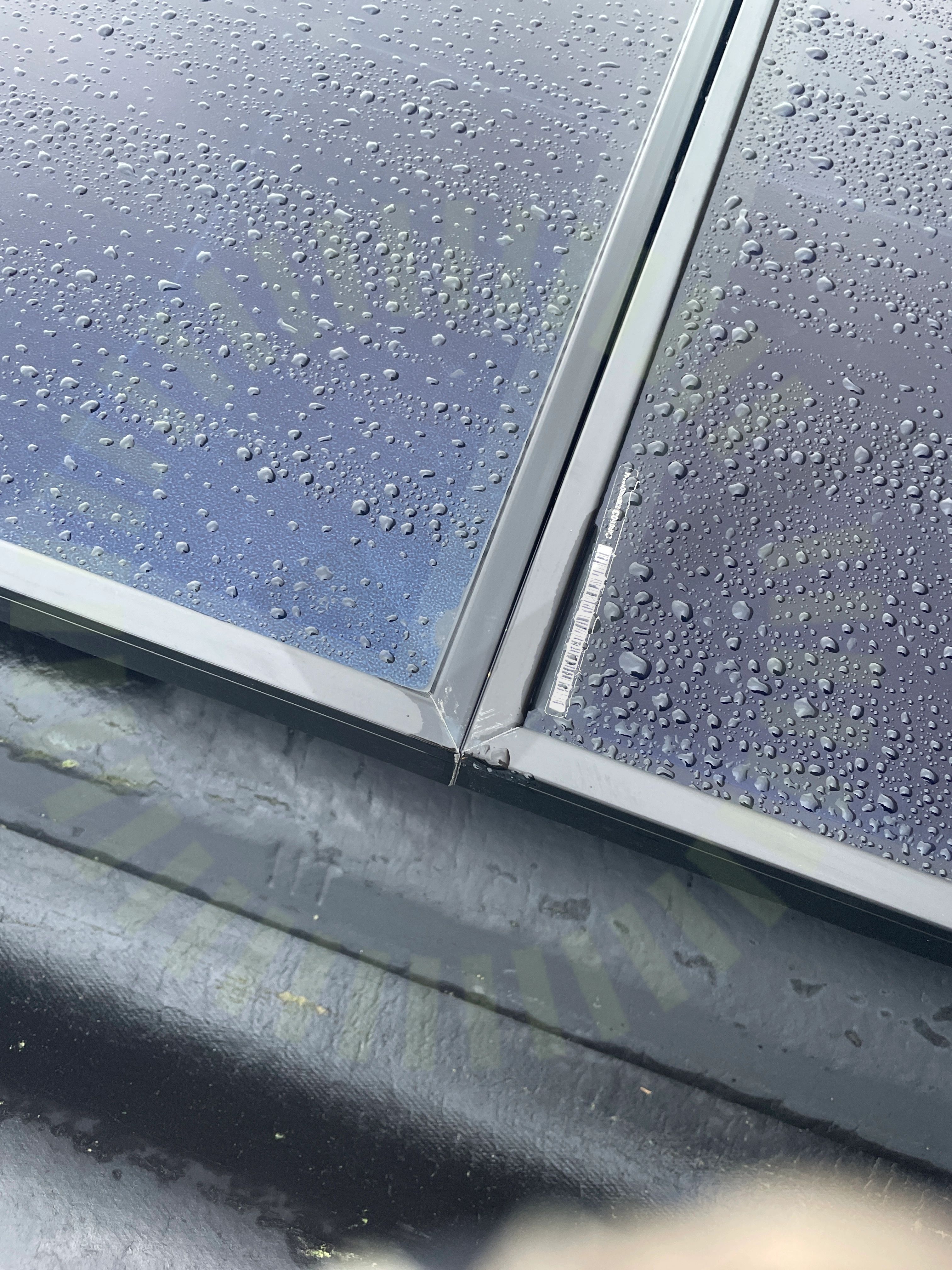

5.4 Panelramar separerade
Inte godkänd
Panelerna är inte monterade med korrekt avstånd till varandra.

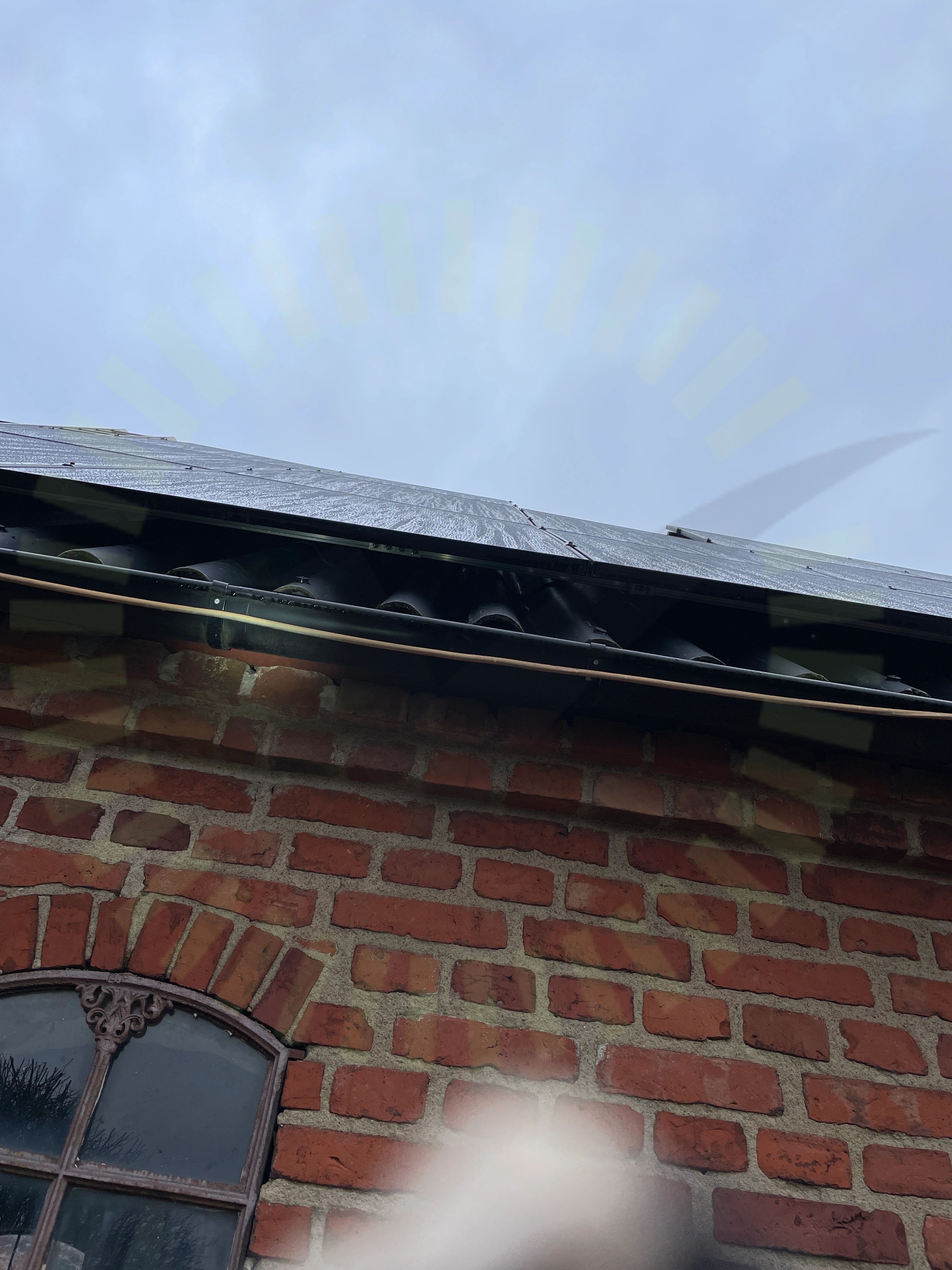

5.5 Spänningar i ram
Inte godkänd
Panelernas ram är monterade så spänningar skapas i ramen.

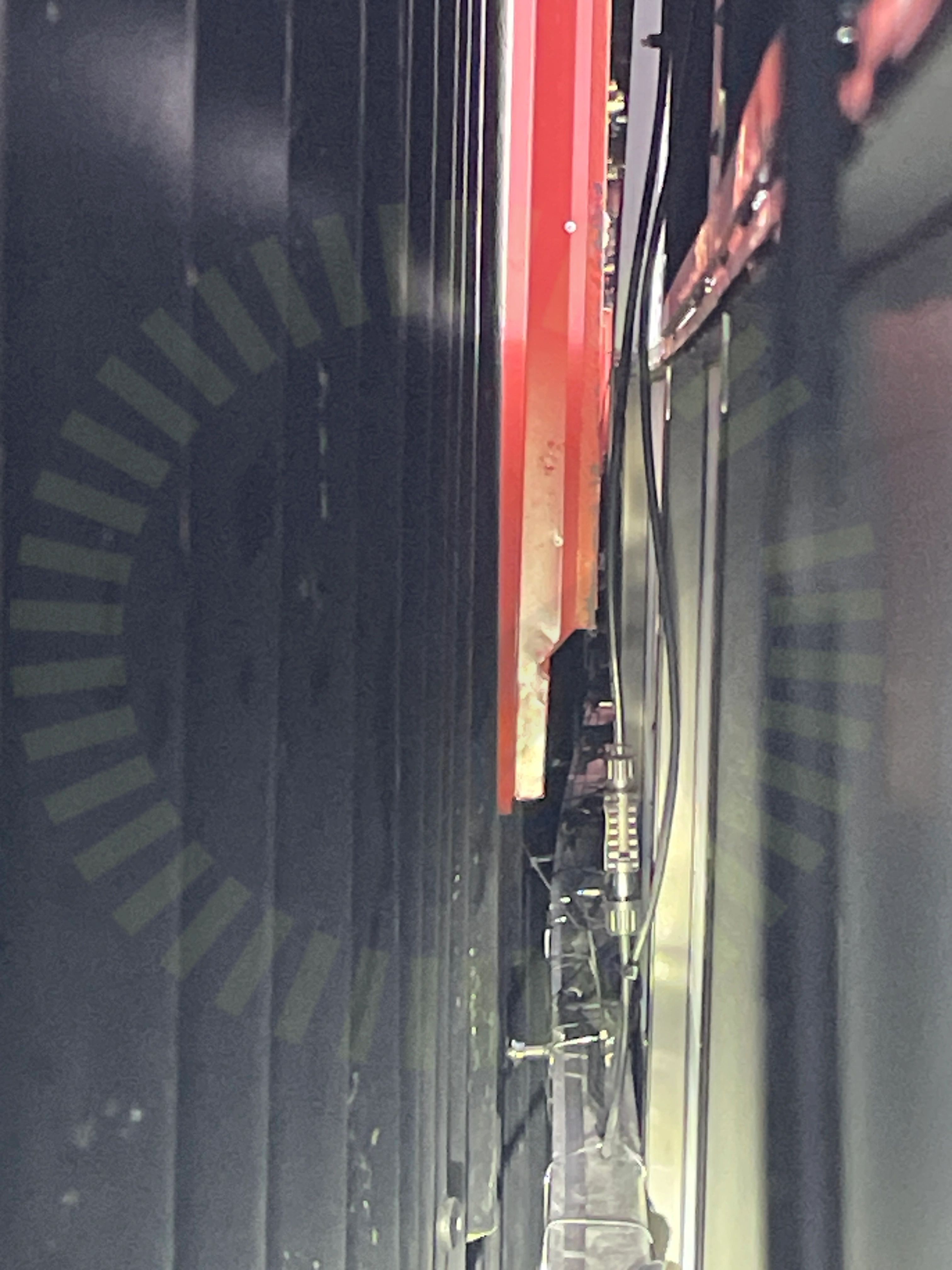

5.6 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
12/18
Tak 1, Van der Valk: Stockskruv
Anmärkningar
7/22

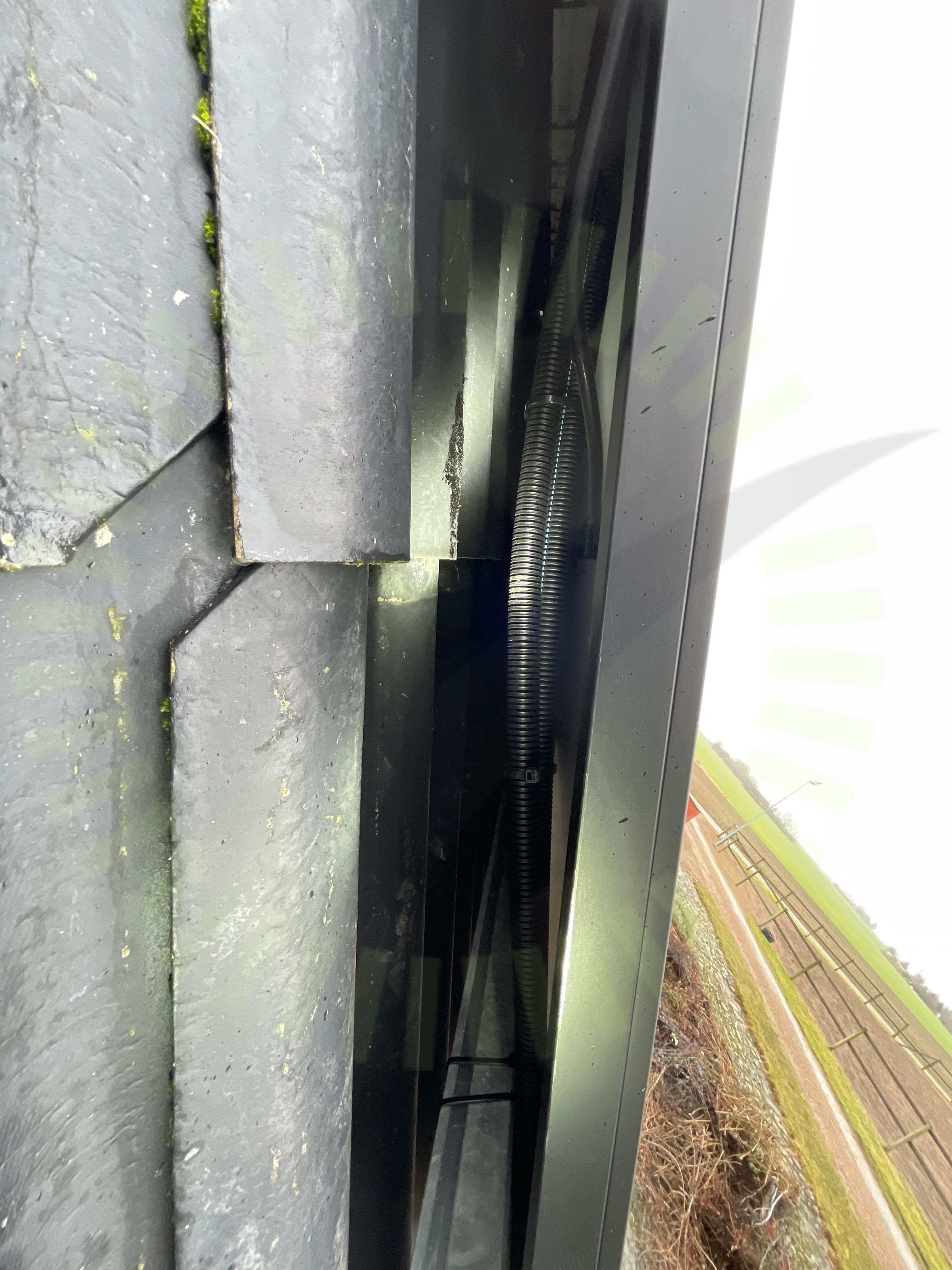

6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd generellt.
6.2 Placering
Inte godkänd
Placeras infästningspunkterna inte efter projekteringen är det inte säkert att anläggningen tål de beräknade snö- och vindlasterna då CC måtten på infästningen inte stämmer.

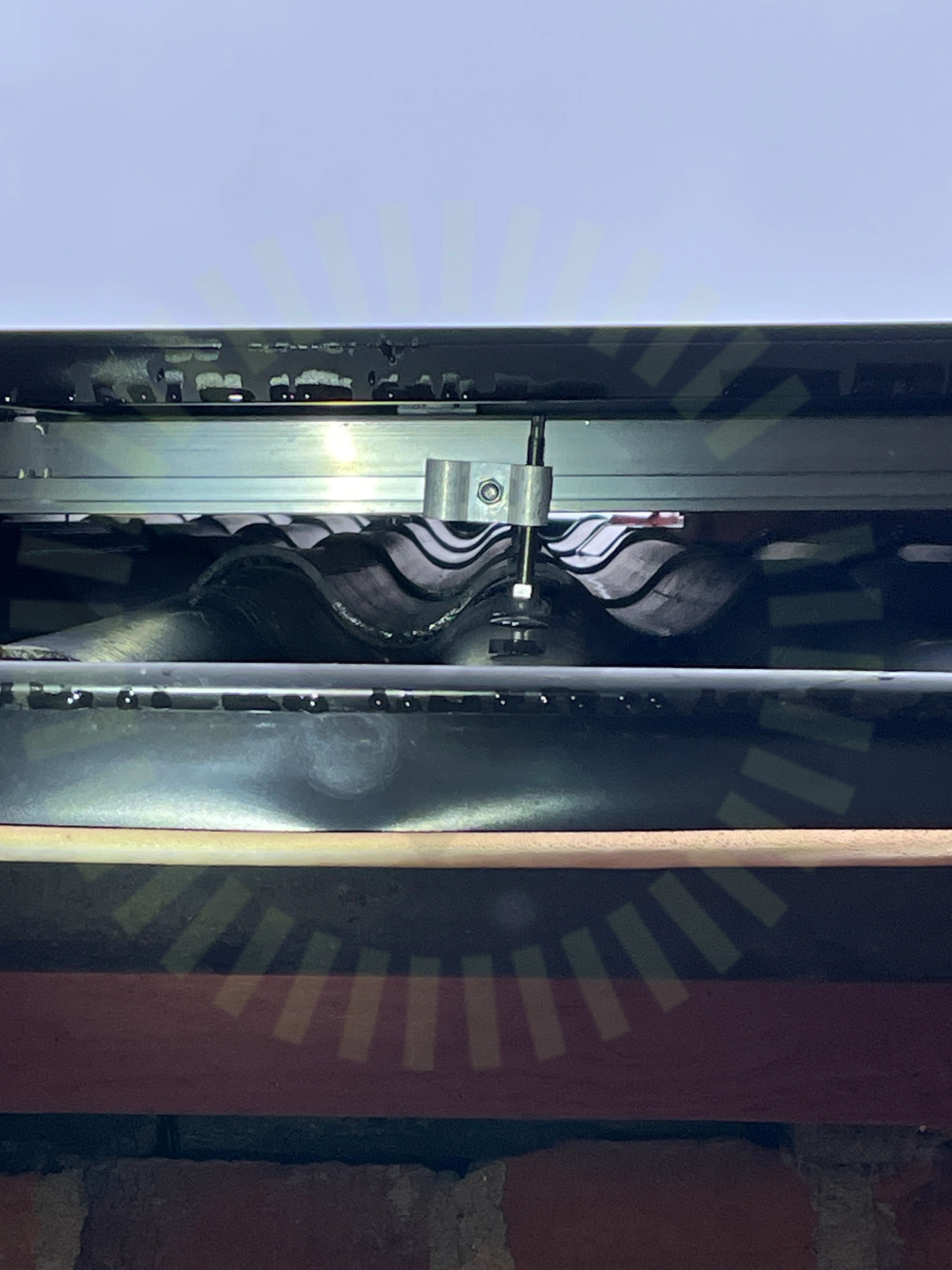

6.3 Rakt monterad
Inte godkänd
Stockskruven ska vara monterad rakt med korrekt avstånd till virkets slut.

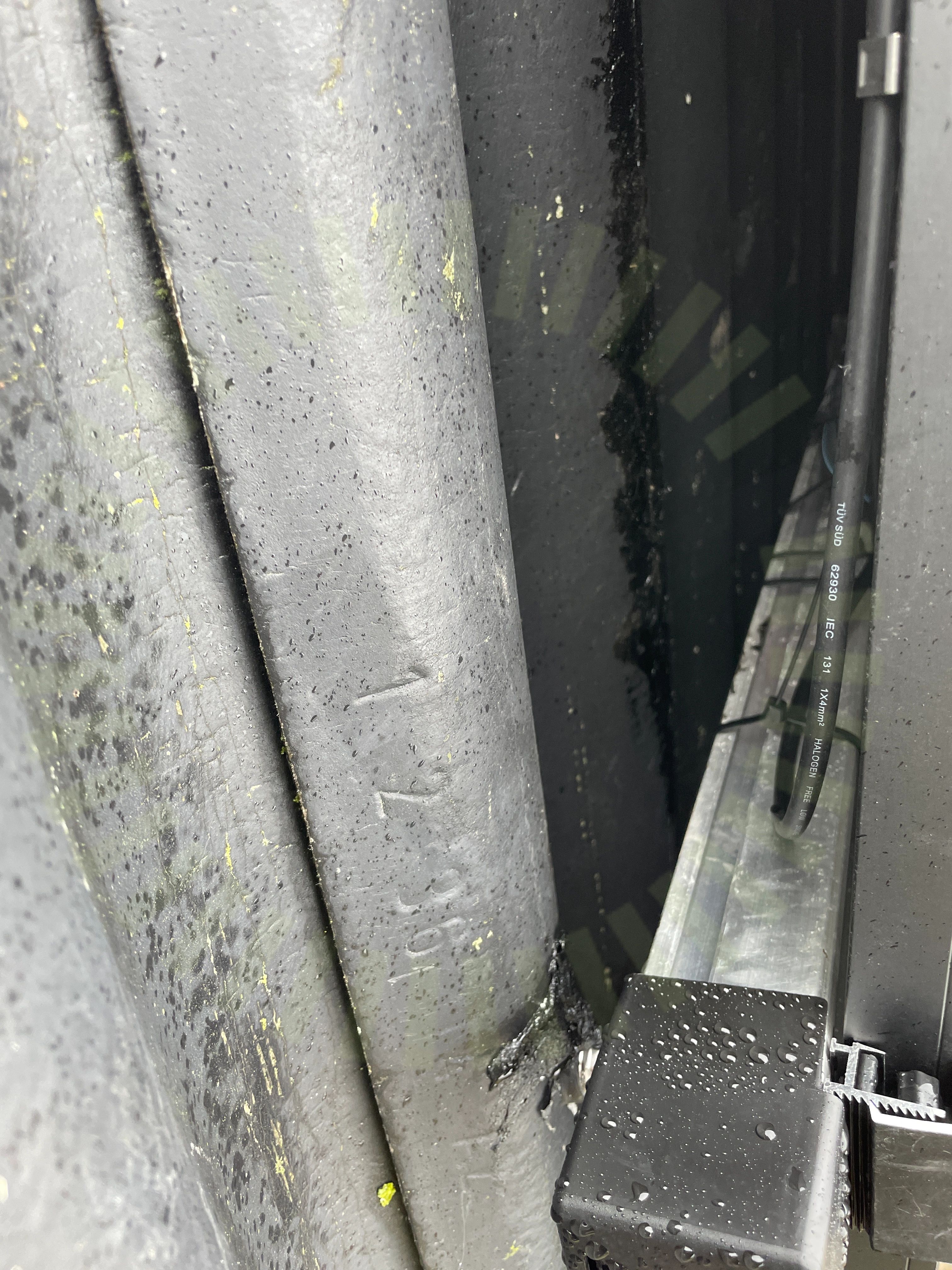

6.4 Skador
Inte godkänd
Skador noterade på takytorna, lagat med silikon på flertalet ställen. Förekommer även trasiga ändskydd till montagesystemet och skruvhål i taket.
6.5 Skenor Avstånd
Inte godkänd
Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.
6.6 Stockskruv infästning CC mått
Inte godkänd
Stockskruvar är inte monterade med korrekt CC mått.

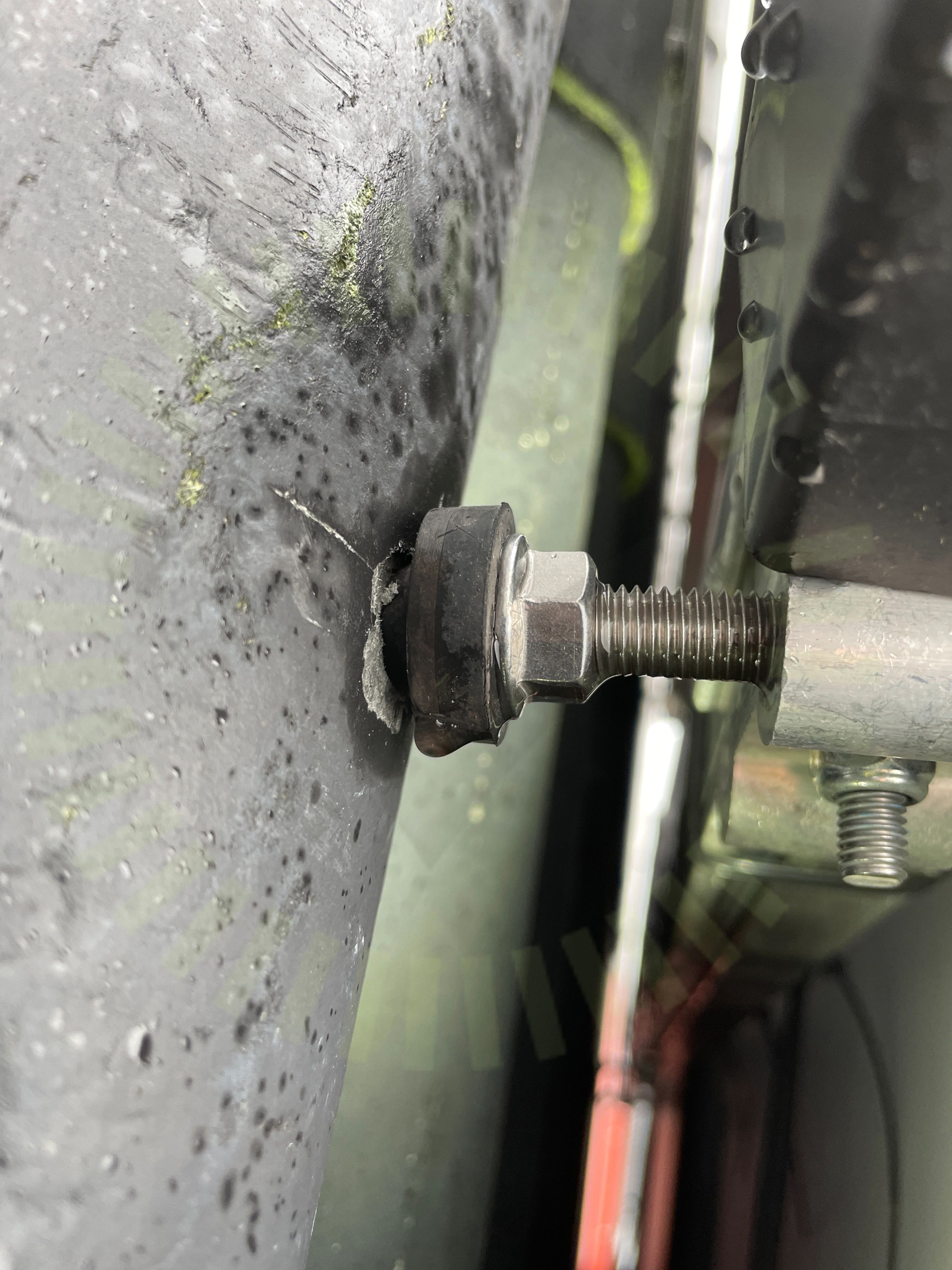

6.7 Tätning
Inte godkänd
Tätningen sitter inte korrekt mot takytan och innebär risk för läckage. Underlaget som stockskruven sitter i försämras avsevärt med fukt.
Godkända kontrollpunkter
15/22
Undercentral
Anmärkningar
1/6

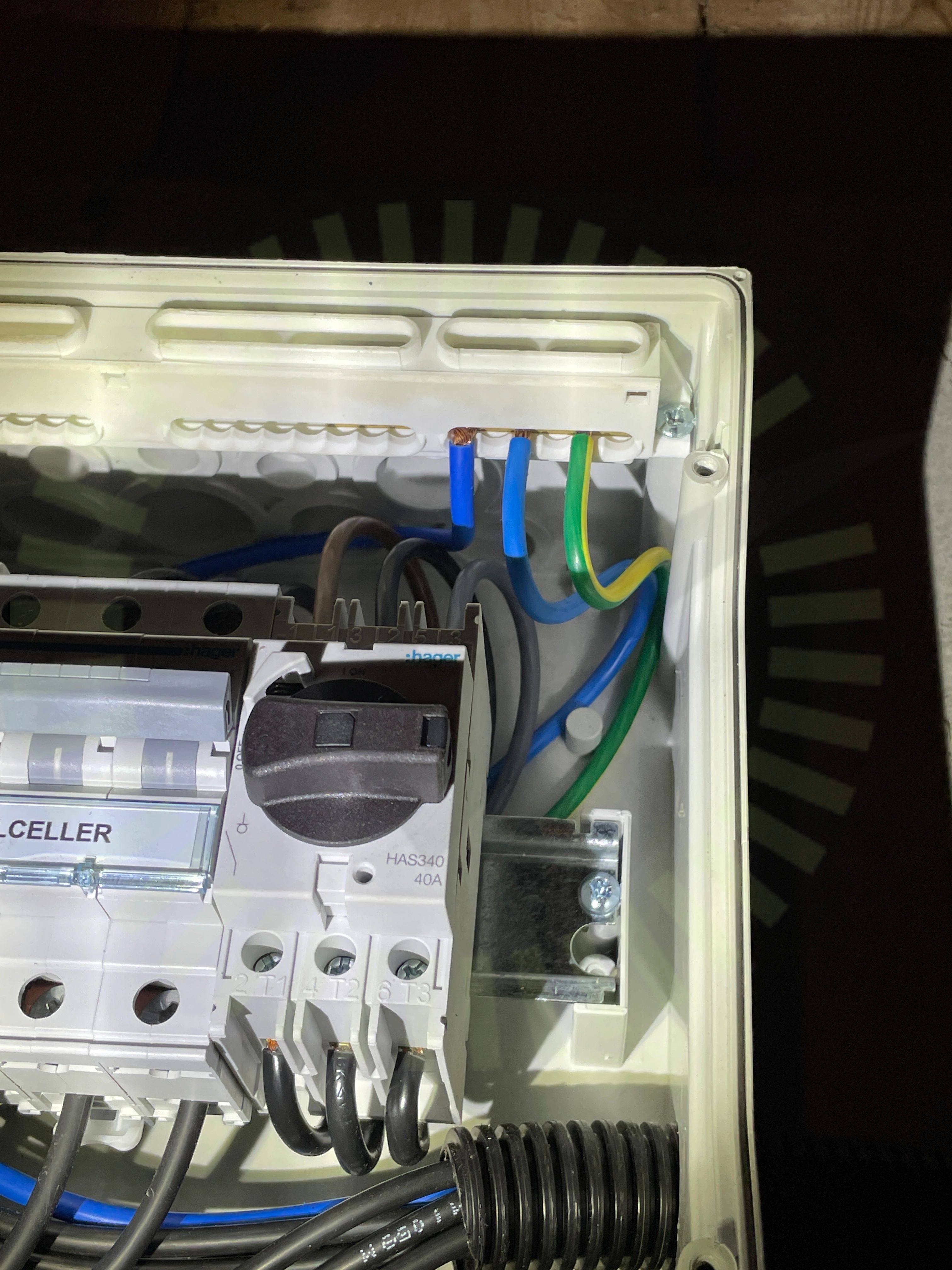

7.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
Godkända kontrollpunkter
5/6
Varselmärkning
Anmärkningar
1/4
8.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
4/36
9.1 DC Kontakter
Inte godkänd
Kontakter i förbindelse med växelriktare är från olika tillverkare.
9.2 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
9.3 Genomföringar
Inte godkänd
Genomföring inte tätad. Brandklassat utrymme, krävs dokument på använt material.
9.4 Jordning av chassi
Inte godkänd
Växelriktare är jordat mot batteri.
Godkända kontrollpunkter
32/36
