Besiktningsrapport

8.4

Installation av

CellSolar

Datum

24 februari 2022

Ort

Kode, Västra Götalands län

Skenor: Infästning

Fästen: Slutfäste

Solpaneler: Kablar: Dragavlastade

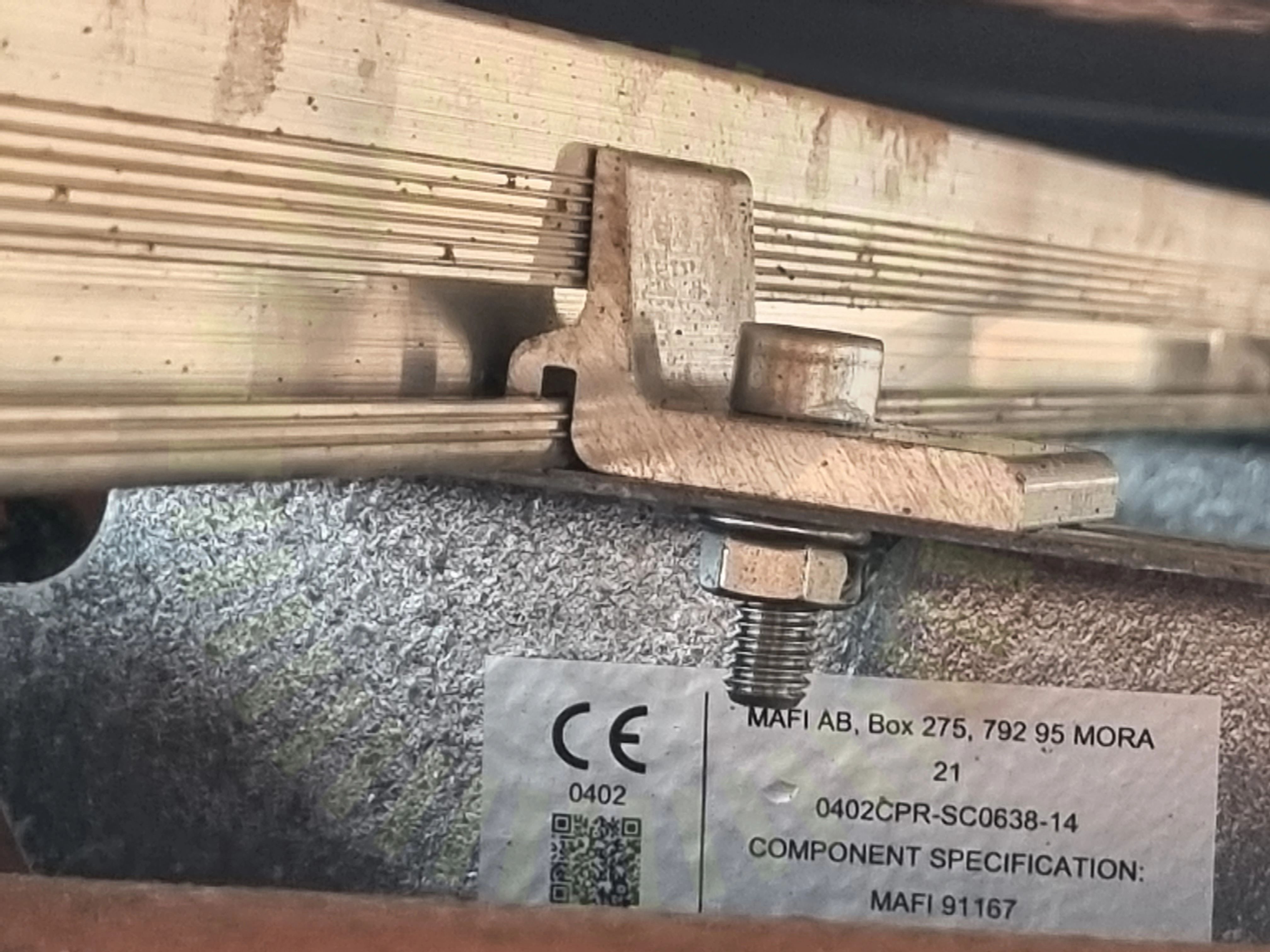

+ 5

80% godkända

20% ej godkända

Om installationen

Paneler

HiE-S(XXX)VG (BF+BB)

Optimerare

S-Serie

Montagesystem

SingleRail: CrossHook 3S

Montagesystem

Roof Tile Bracket

Växelriktare

SE5-10K RWS

Tillbehör

Arbetsbrytare

Installerad av CellSolar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (5)Dokumentation (7)Elektriskt (27)Tak 1 (48)Växelriktare: SE5-10K RWS (12)

Allmänt

Godkända kontrollpunkter

2/2

Skada

Skräp

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschema för projektet saknas.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning stämmer inte med verkligheten. Två system är blandade och underlaget är missvisande.

Tillverkarens montageanvisningar

Elektriskt

Anmärkningar

2/24

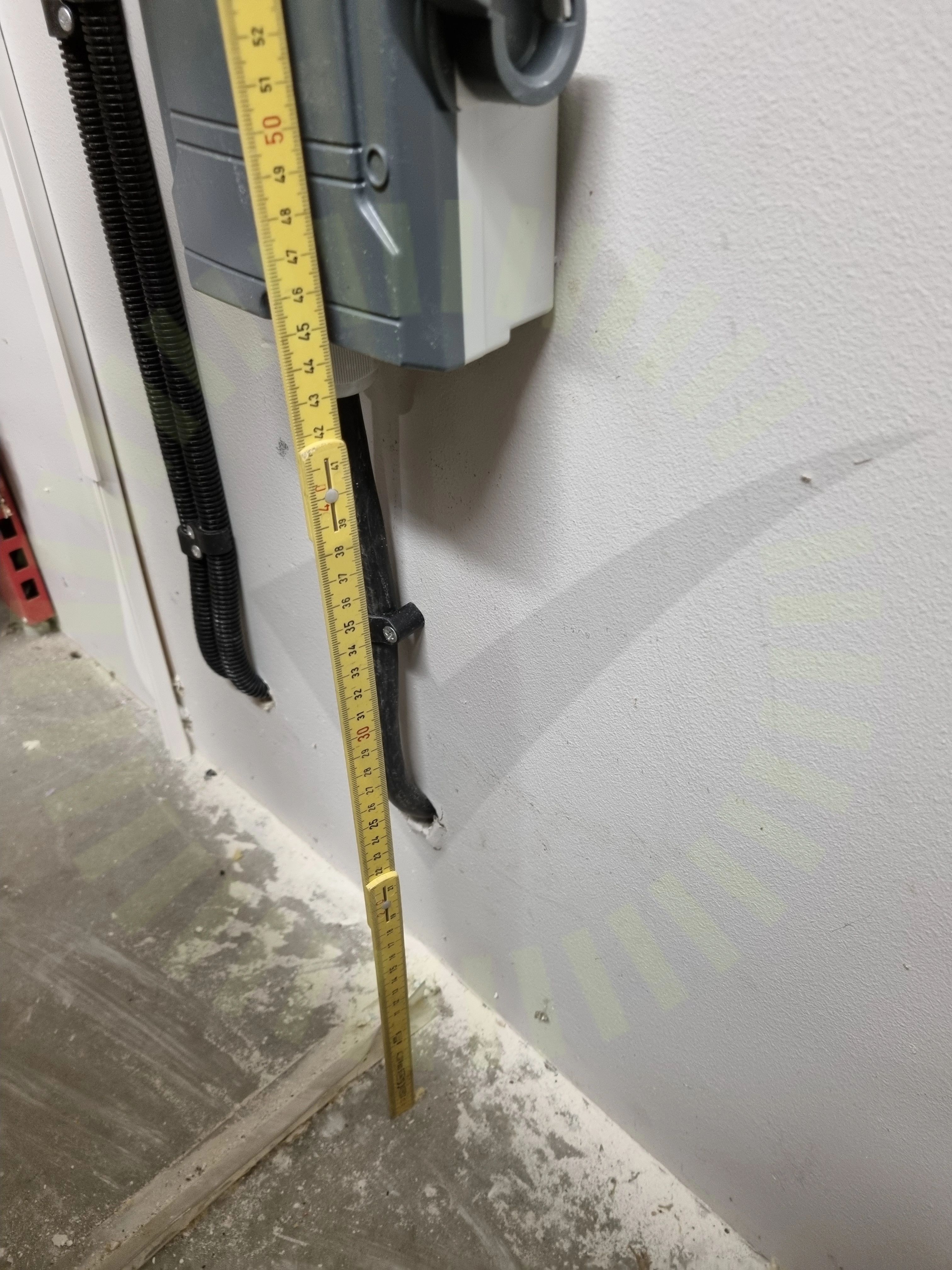

3.1 Säkerhetsbrytare: Placering

Inte godkänd

Säkerhetsbrytaren är inte lämpligt placerad.

SS 436 40 00 (tabell 512)

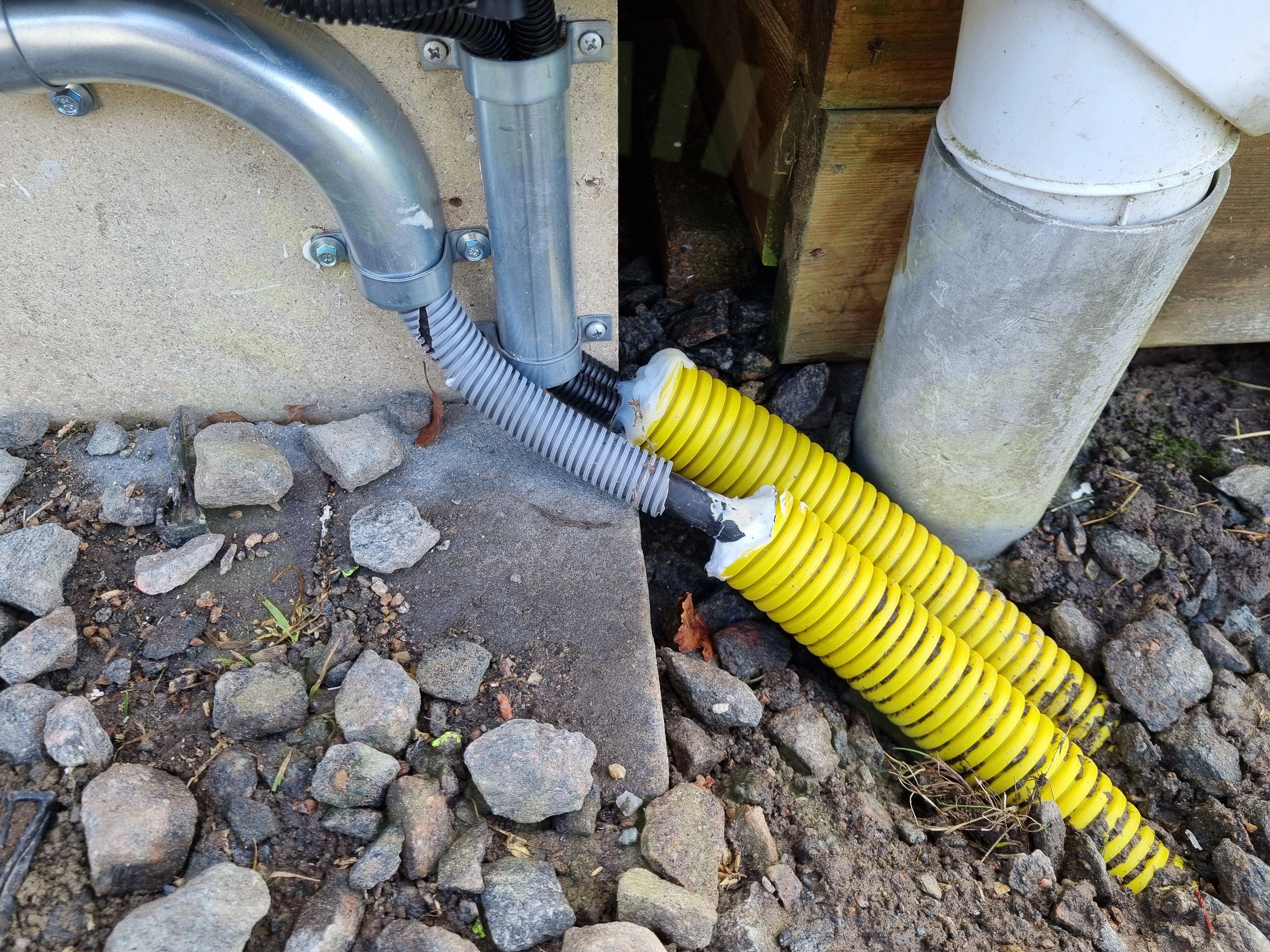

3.2 Transportsträckor AC: Yttre påverkan

Inte godkänd

Kablage ligger ej skyddat där den går upp vid marknivå.

SS 436 40 00 (132.5)

Godkända kontrollpunkter

21/24

Elektriskt: Basskydd

Elektriskt: Kabeldimension

Elektriskt: Säkringar

Elektriskt: Val av material

Elektriskt: Åtkomlighet

Märkning

Säkerhetsbrytare: Böjradie

Säkerhetsbrytare: Egenskaper

Säkerhetsbrytare: Förskruvningar

Säkerhetsbrytare: Infästning

Säkerhetsbrytare: Rakt monterad

Transportsträckor AC: Genomföringar

Transportsträckor AC: Skador på kabel

Transportsträckor AC: Uppfästning

Transportsträckor DC: Skador på kabel

Transportsträckor DC: Uppfästning

Transportsträckor DC: Yttre påverkan

Varselmärkning: Informering av solceller

Varselmärkning: Tillförlitligt fäst

Varselmärkning: Varning för backspänning

Varselmärkning: Varning för likström

Ej tillgängligt vid besiktning

1/24

Transportsträckor DC: Genomföringar

Tak 1

Anmärkningar

7/31

4.1 Fästen: Slutfäste

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Tillverkarens anvisningar

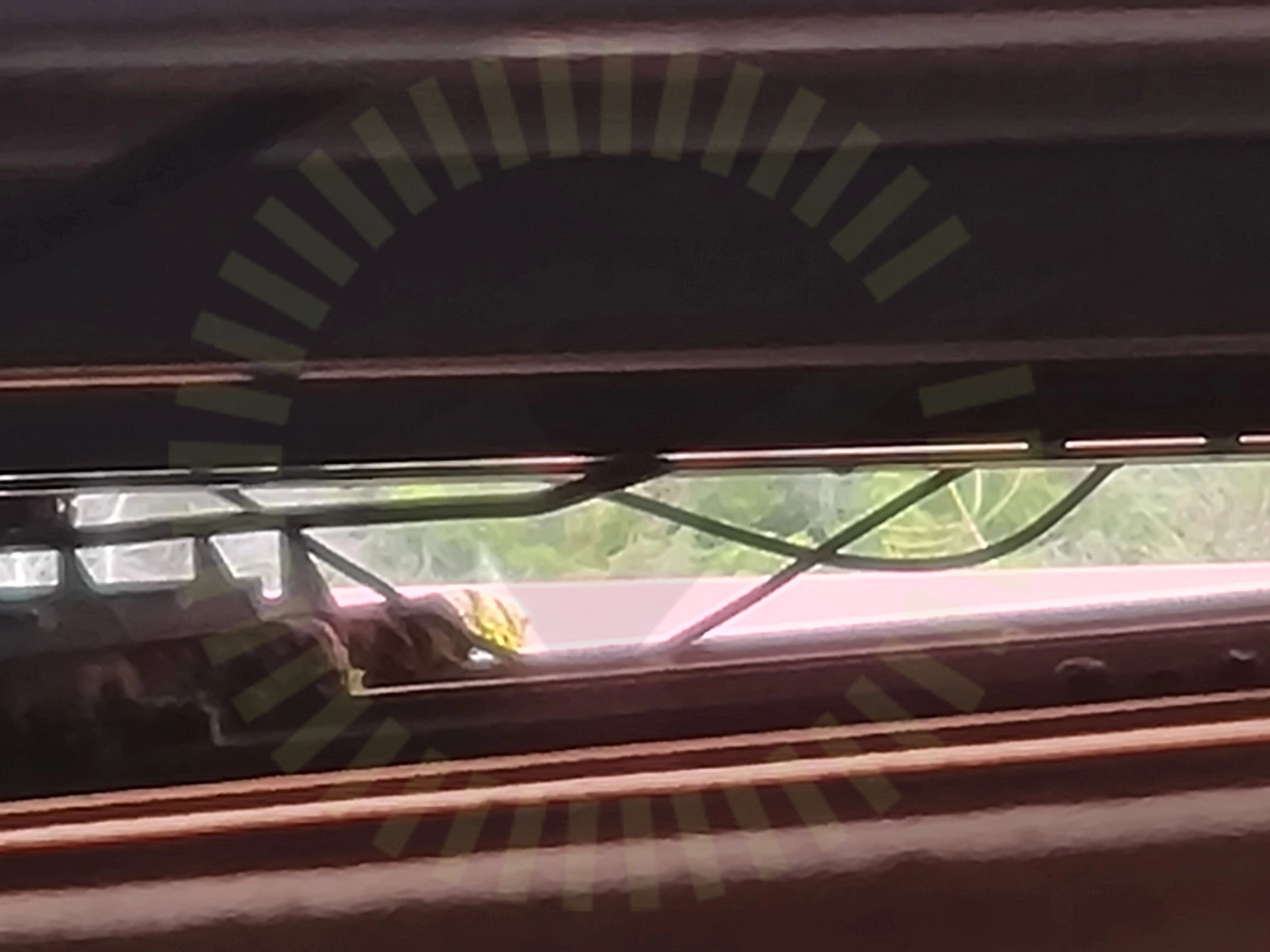

4.2 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

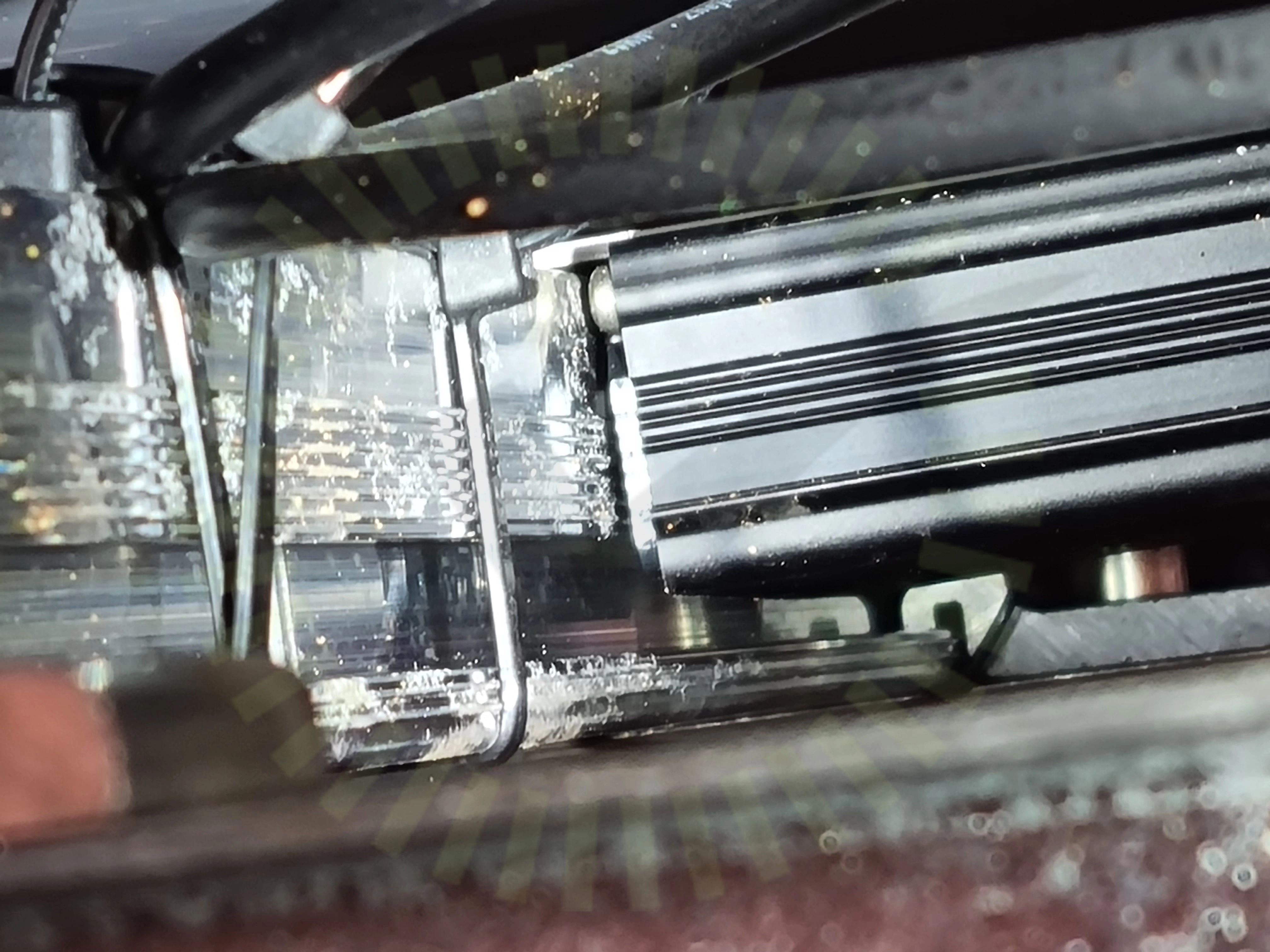

4.3 Optimerare: Placering

Inte godkänd

Om optimerare inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

4.4 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

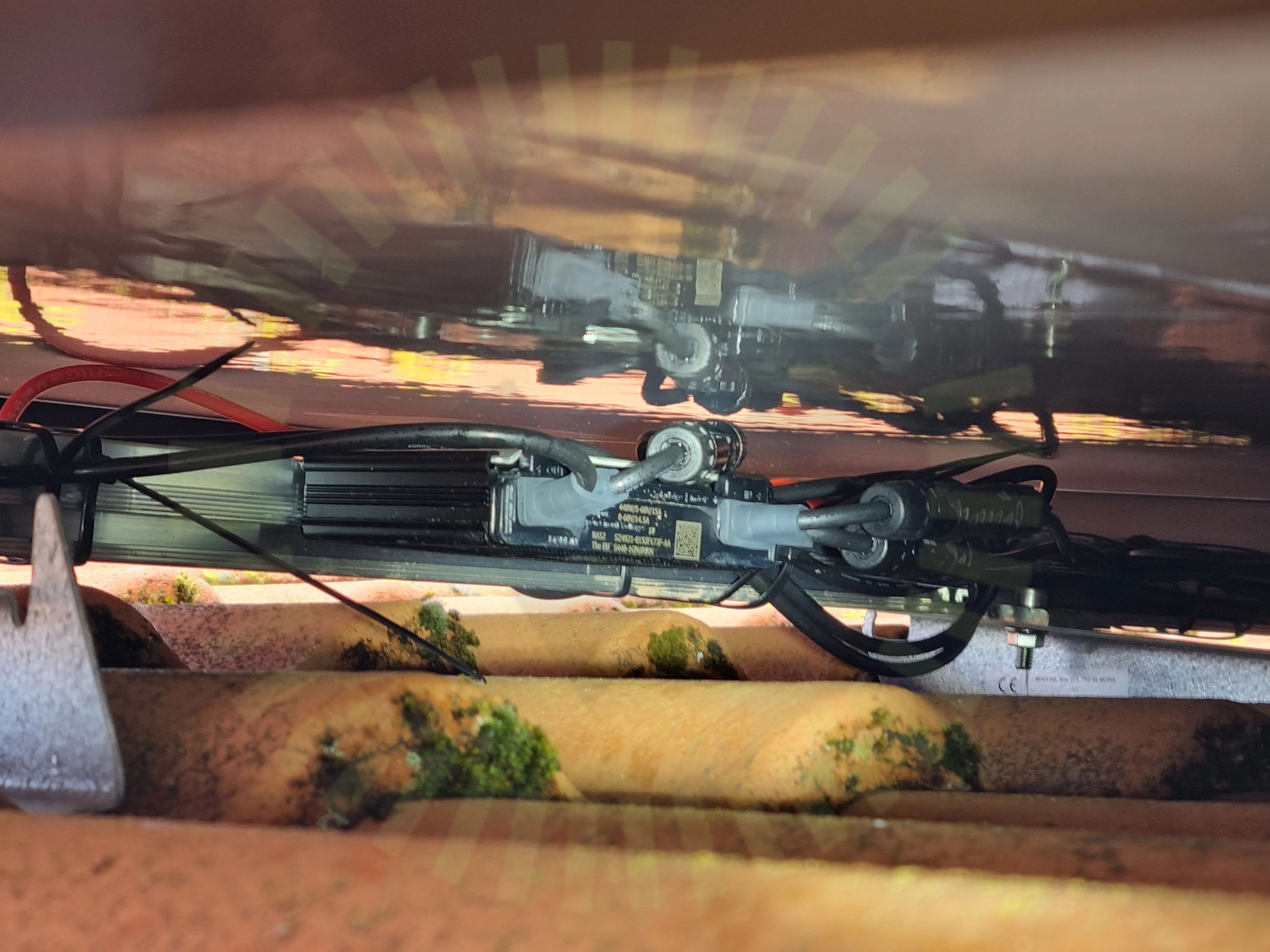

4.5 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke.

Tillverkarens montageanvisningar

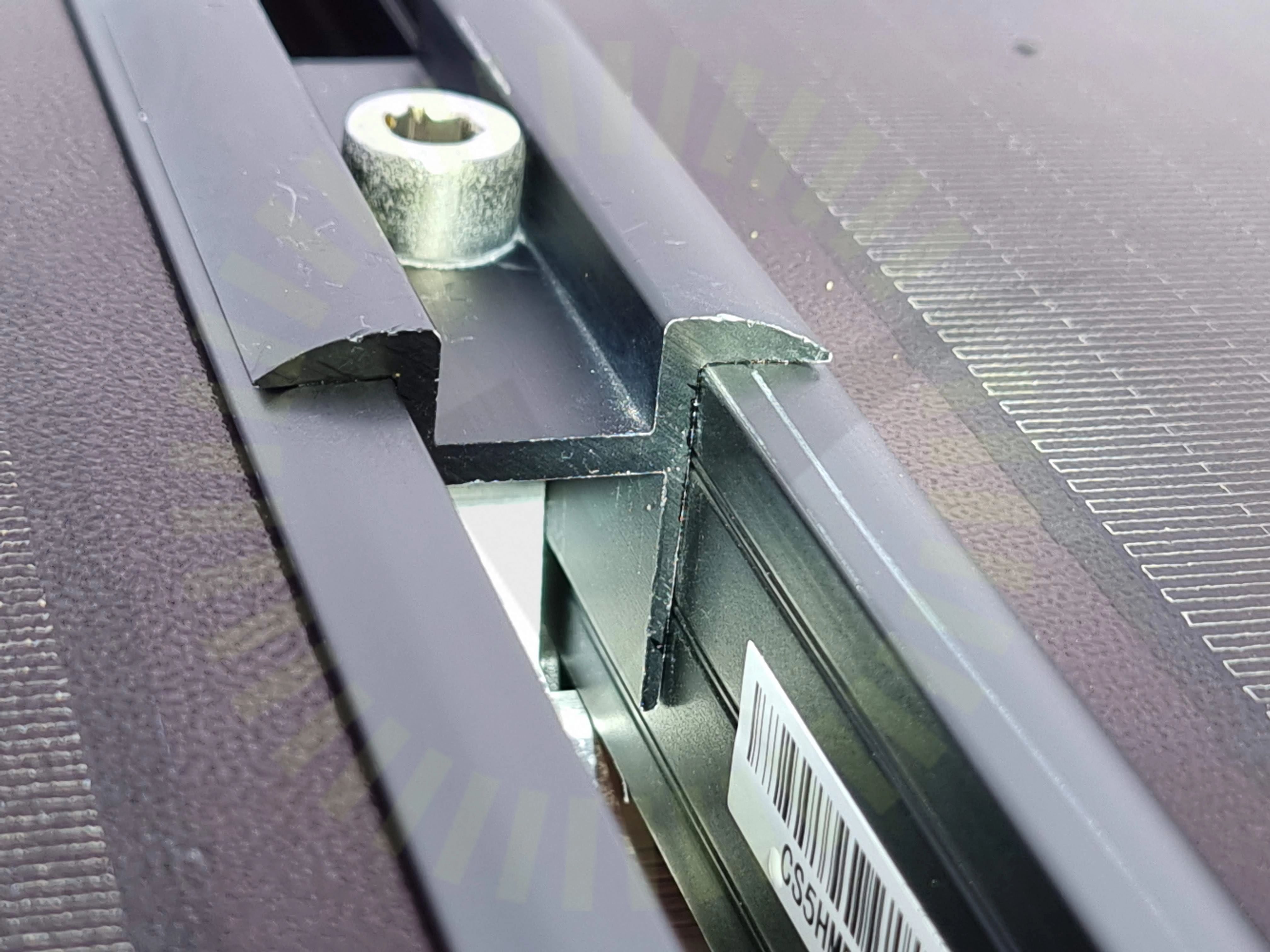

4.6 Solpaneler: Fästen: Överlappning

Inte godkänd

Fästen är inte monterade enligt paneltillverkarens krav.

Tillverkarens anvisningar

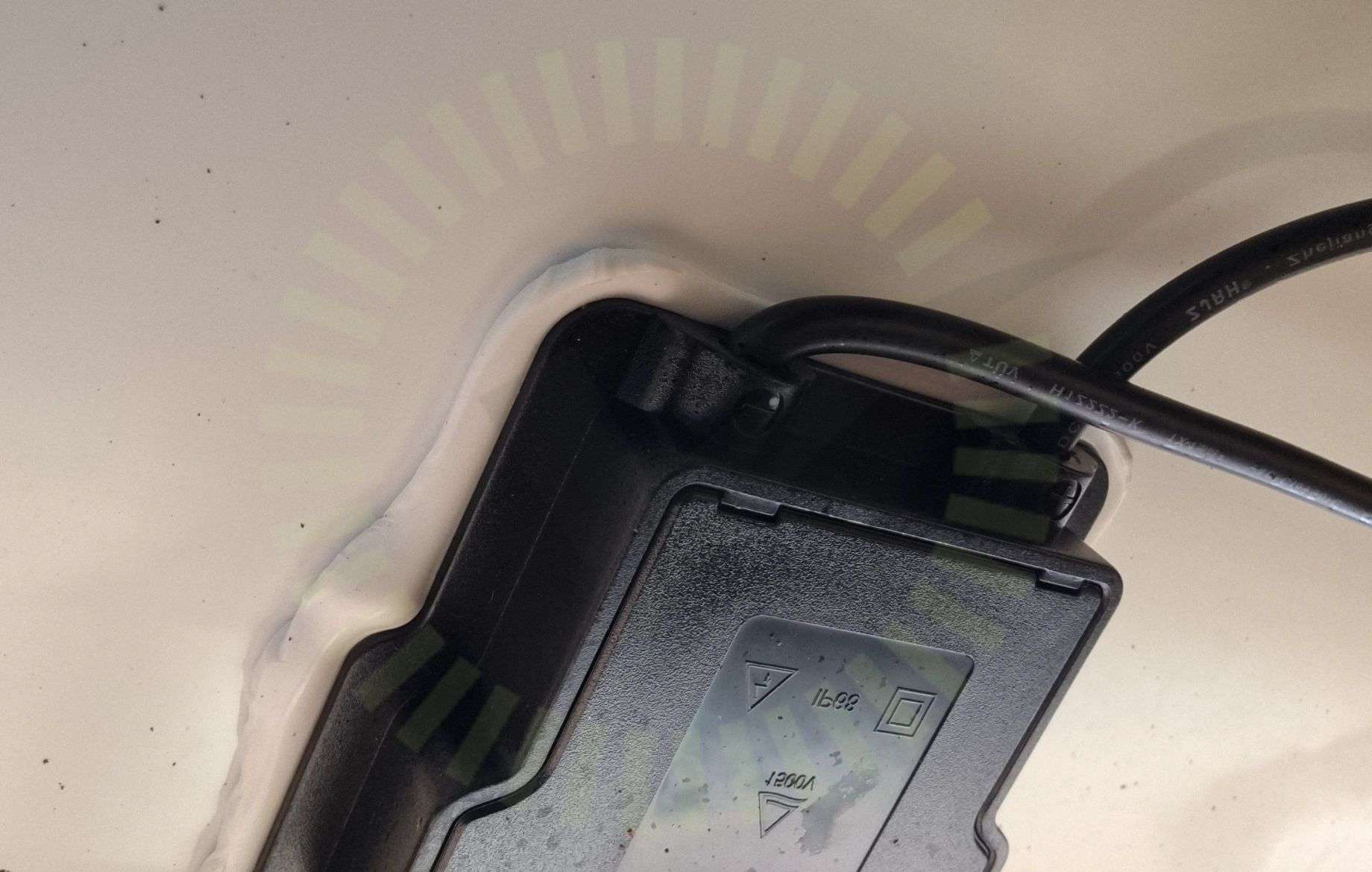

4.7 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Panelernas kablar är hårt dragna och har för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

23/31

Infästning: Bärläkt

Likströmskabel: Skarp kant

Likströmskabel: Skydd

Likströmskabel: Väderbeständigt material

Montagesystem: Distans

Montagesystem: Skador

Montagesystem: Taklutning

Optimerare: Fastsäkring av produkt

Optimerare: Kompatibilitet

Optimerare: Kontakter

Skenor: Skarv

Skenor: Överhäng

Solpaneler: Avstånd till tak

Solpaneler: Dräneringshål

Solpaneler: Fästen: Placering

Solpaneler: Fästen: Storlek

Solpaneler: Höjdskillnad

Solpaneler: Kablar: Kontakter

Solpaneler: Lutning (Rek.)

Solpaneler: Mellanrum

Solpaneler: Skador

Solpaneler: Skugga

Ej tillgängligt vid besiktning

1/31

DC: EMC

Växelriktare: SE5-10K RWS

Godkända kontrollpunkter

9/9

Placering: Avstånd

Placering: Infästning

Placering: Vinkel

Växelriktare: Placering: Ventilation

Växelriktare: El: Förskruvning

Växelriktare: El: Kabel

Växelriktare: El: Kontakter

Växelriktare: Placering: Utrymme

Växelriktare: Placering: Värmeutveckling
