Besiktningsrapport

7.9

Installation genom

Svea Solar

Datum

25 maj 2021

Ort

Torslanda, Västra Götalands län

Optimerare: Kontakter

Växelriktare: Kontakter

Solpaneler: Dragavlastade kablar

+ 2

86% godkända14% ej godkända

Om installationen

PanelerLR4-60HPB

OptimerareP370-P505

MontagesystemClickFit EVO Universal Hook/Trusshook

VäxelriktareSE17k

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Dokumentation

Anmärkningar

3/5

1.1 Dokumentation: Flashlista

Rekommendation

För att kunna ta nytta av effektgaranti skickas varje panel med ett ID nummer. Samma ID används för att sedan kolla om panelens kvalité håller vad tillverkaren lovar.

SEK 457

1.2 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren bör finnas tillgängligt som underlag.

SS 436 40 00 (132.13)

1.3 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Vid eventuell olycka är snö- och vindlastberäkningarna underlag för att bevisa att anläggningen är installerad efter tillverkarens anvisningar.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

2/5

Dokumentation: Drift och underhållDokumentation: Strängschema

ESDEC: ClickFit EVO Universal Hook/Trusshook

Anmärkningar

5/32

2.1 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

2.2 Betongkrok: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

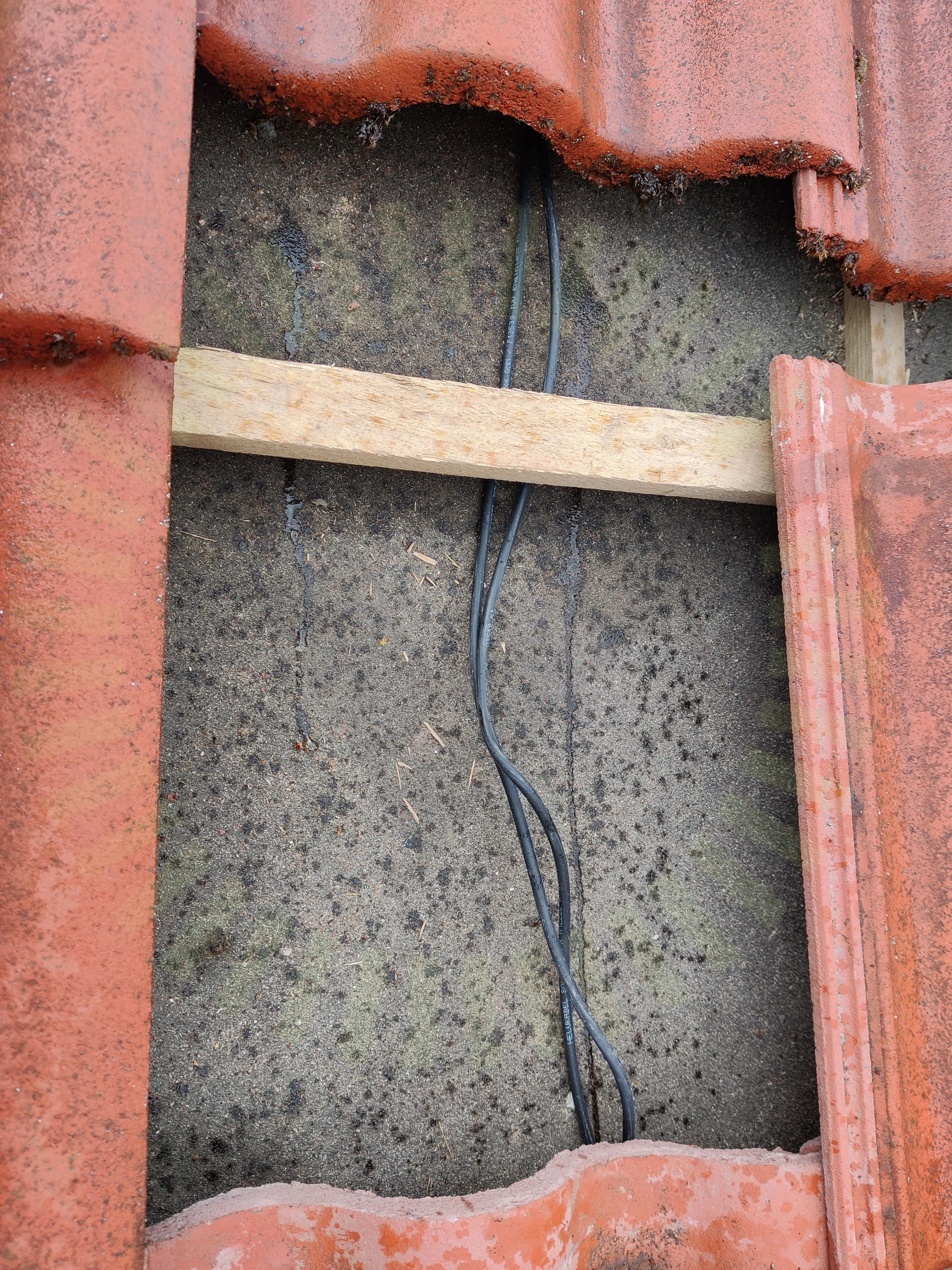

2.3 Likströmskabel: Skydd

Inte godkänd

Där likströmskablar går under det yttersta takskiktet ska skyddet vara helt och likströmskablaget ska inte vara synligt för att undvika slitage.

ELSÄK-FS 2008:1

2.4 Montagesystem: Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens anvisningar

2.5 Montagesystem: Säkerhetsavstånd

Inte godkänd

Tillverkarens anvisningar

Godkända kontrollpunkter

24/32

Betongkrok: AntalBetongkrok: AntalBetongkrok: BärläktBetongkrok: BärläktBetongkrok: Klämmans omfångBetongkrok: Klämmans omfångLikströmskabel: Skarp kantLikströmskabel: UppfästningLikströmskabel: UppfästningLikströmskabel: UVLikströmskabel: UVMontagesystem: DistansMontagesystem: DistansMontagesystem: Främmande materialMontagesystem: Främmande materialMontagesystem: TaklutningMontagesystem: TaklutningPanelfäste: Panelramens tjocklekPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: SlutfästeSkenor: SlutfästeSkenor: ÖverhängSkenor: Överhäng

Ej tillgängligt vid besiktning

3/32

Likströmskabel: Skarp kantLikströmskabel: SkyddSkenor: Infästning

Longi: LR4-60HPH

Anmärkningar

3/18

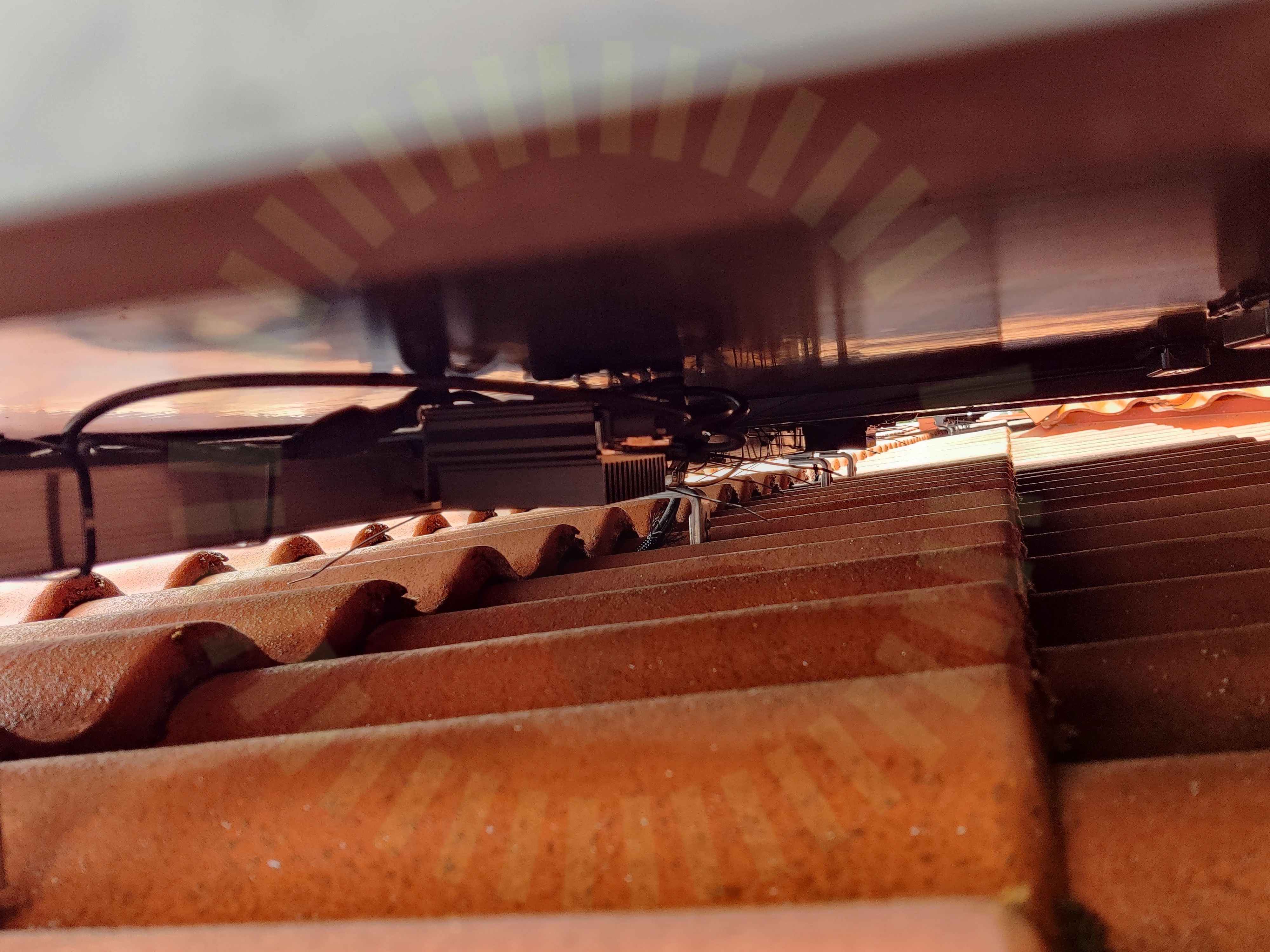

3.1 Solpaneler: Föremål mot bakstycke

Inte godkänd

Tillverkaren beskriver att inga föremål får lov att trycka mot panelens bakstycke.

Tillverkarens montageanvisningar

3.2 Solpaneler: Föremål mot bakstycke

Inte godkänd

Tillverkaren beskriver att inga föremål får lov att trycka mot panelens bakstycke.

Tillverkarens montageanvisningar

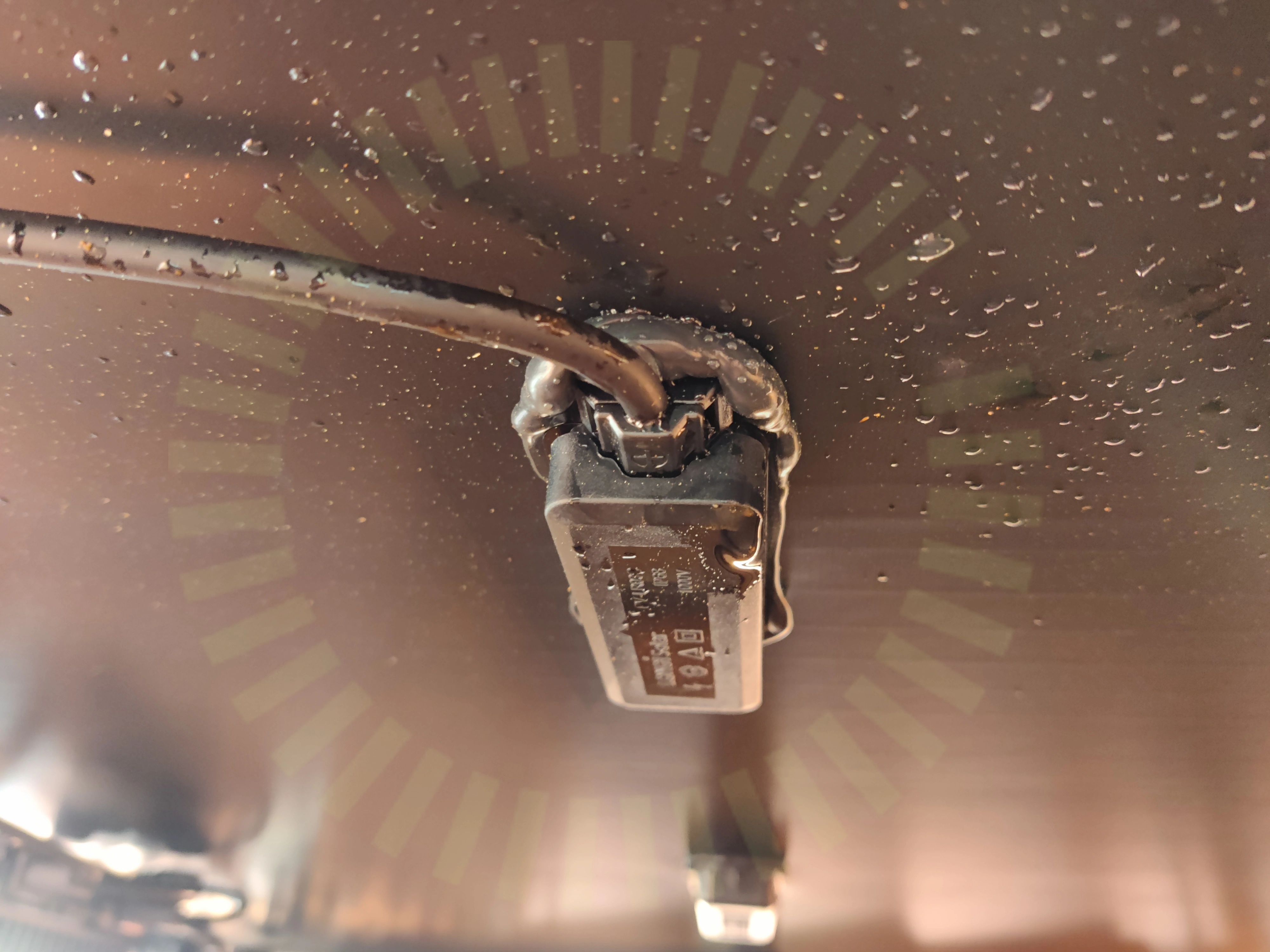

3.3 Solpaneler: Dragavlastade kablar

Inte godkänd

Böjar i ett ledningssystem ska ha en sådan radie att ledare och kablar inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/18

Solpaneler: Avstånd till takSolpaneler: Avstånd till takSolpaneler: DräneringshålSolpaneler: DräneringshålSolpaneler: Fästenas placeringSolpaneler: Fästenas placeringSolpaneler: Inverkan på ramSolpaneler: Inverkan på ramSolpaneler: KontakterSolpaneler: KontakterSolpaneler: MellanrumSolpaneler: MellanrumSolpaneler: ReporSolpaneler: Repor

Ej tillgängligt vid besiktning

1/18

Solpaneler: Dragavlastade kablar

SolarEdge: P370-P505

Anmärkningar

2/8

4.1 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

IEC 60364-7-712:2017

4.2 Optimerare: Kontakter

Inte godkänd

Om kontakter inte är kompatibla utvecklar dem mer värme och riskerar att antända.

IEC 60364-7-712:2017

Godkända kontrollpunkter

4/8

Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: PlaceringOptimerare: Placering

Ej tillgängligt vid besiktning

2/8

Optimerare: DragavlastadeOptimerare: Fastsäkring av produkt

SolarEdge: SE17k

Anmärkningar

2/24

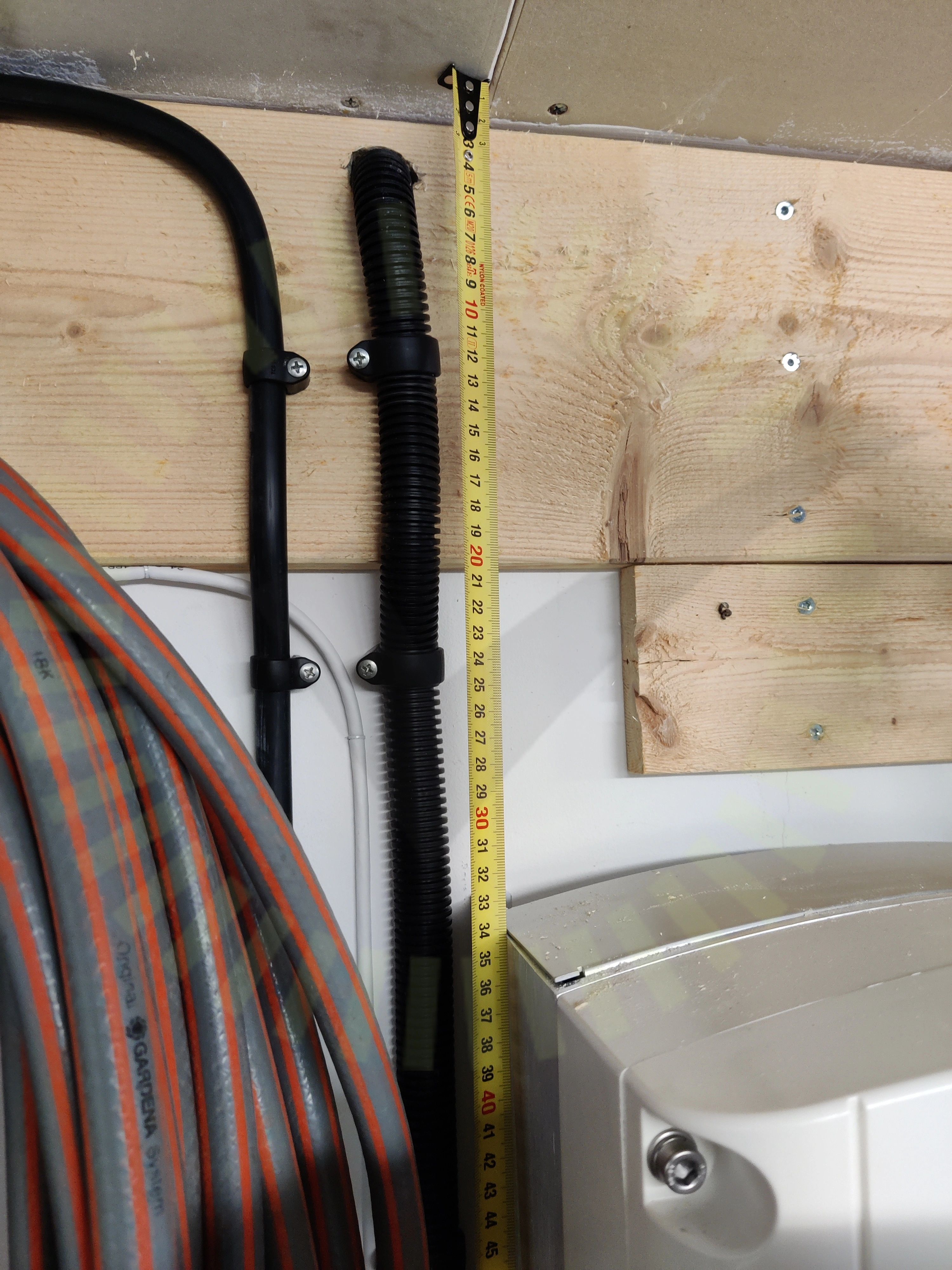

5.1 Växelriktare: Placering

Inte godkänd

Om växelriktaren inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

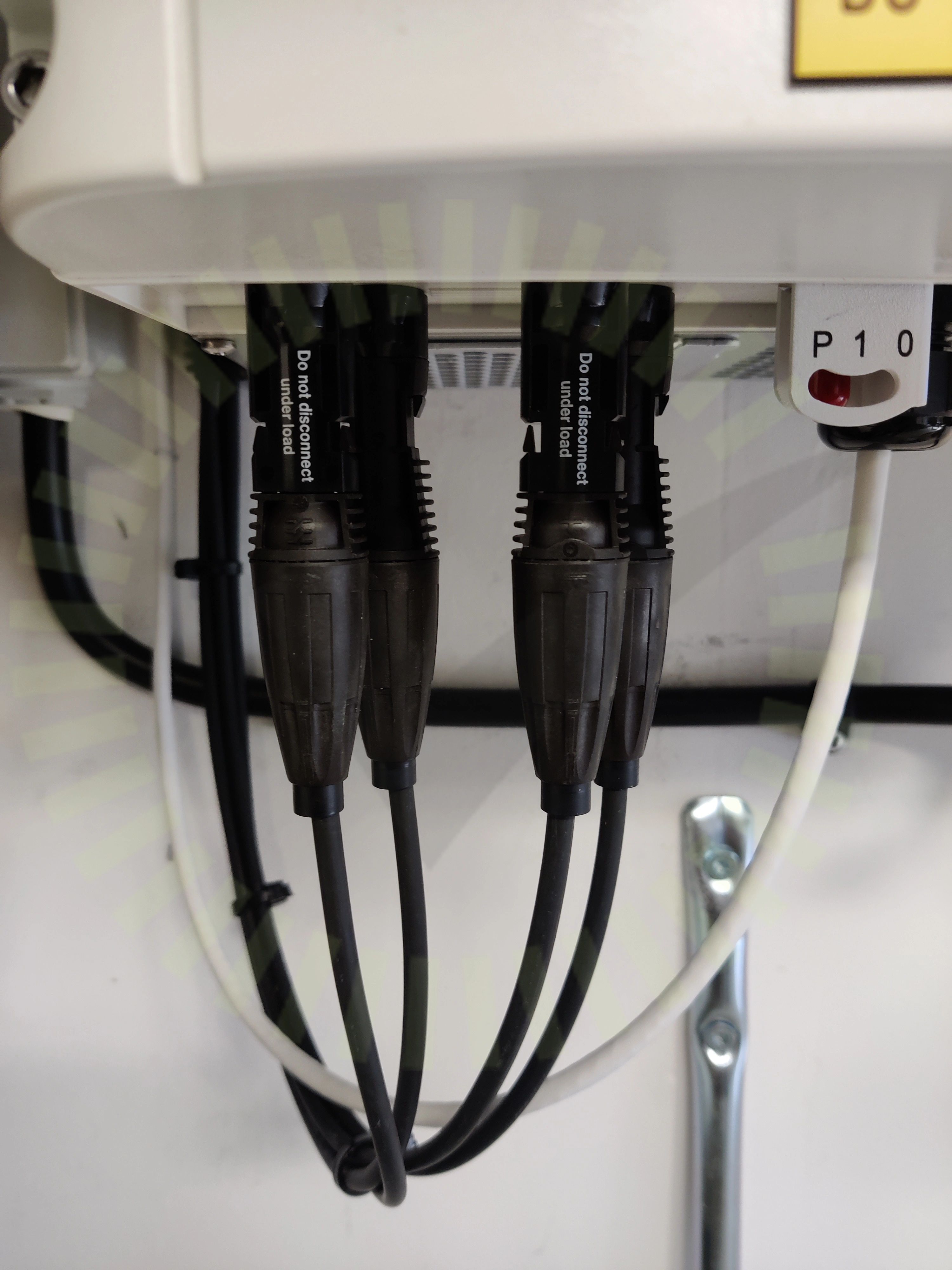

5.2 Växelriktare: Kontakter

Inte godkänd

Kontakter som inte är kompatibla ökar risken för bränder och kan skada anläggningen.

IEC 60364-7-712:2017

Godkända kontrollpunkter

21/24

Likströmskabel: DubbelisoleradTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVäxelriktare: InfästningVäxelriktare: InternetVäxelriktare: Rakt monteradVäxelriktare: UtrymmeVäxelriktare: VentilationVäxelriktare: Värmeutveckling

Ej tillgängligt vid besiktning

1/24

Växelriktare: Dimensionering
