Besiktningsrapport

9.5

Installation av

Nova Solar

Datum

3 maj 2023

Ort

Torslanda , Västra Götalands län

Stress på kontakter

Underliggande takpanna

Anslutningskabel

+ 2

93% godkända

7% ej godkända

Om installationen

Paneler

Longi: LR5-54HIB 390-410

Montagesystem

Weland Stål: Läktfästen

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, Longi: LR5-54HIB 390-410 (15)Tak 1, Weland Stål: Läktfästen (26)Varselmärkning (5)Växelriktare (35)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

2/15

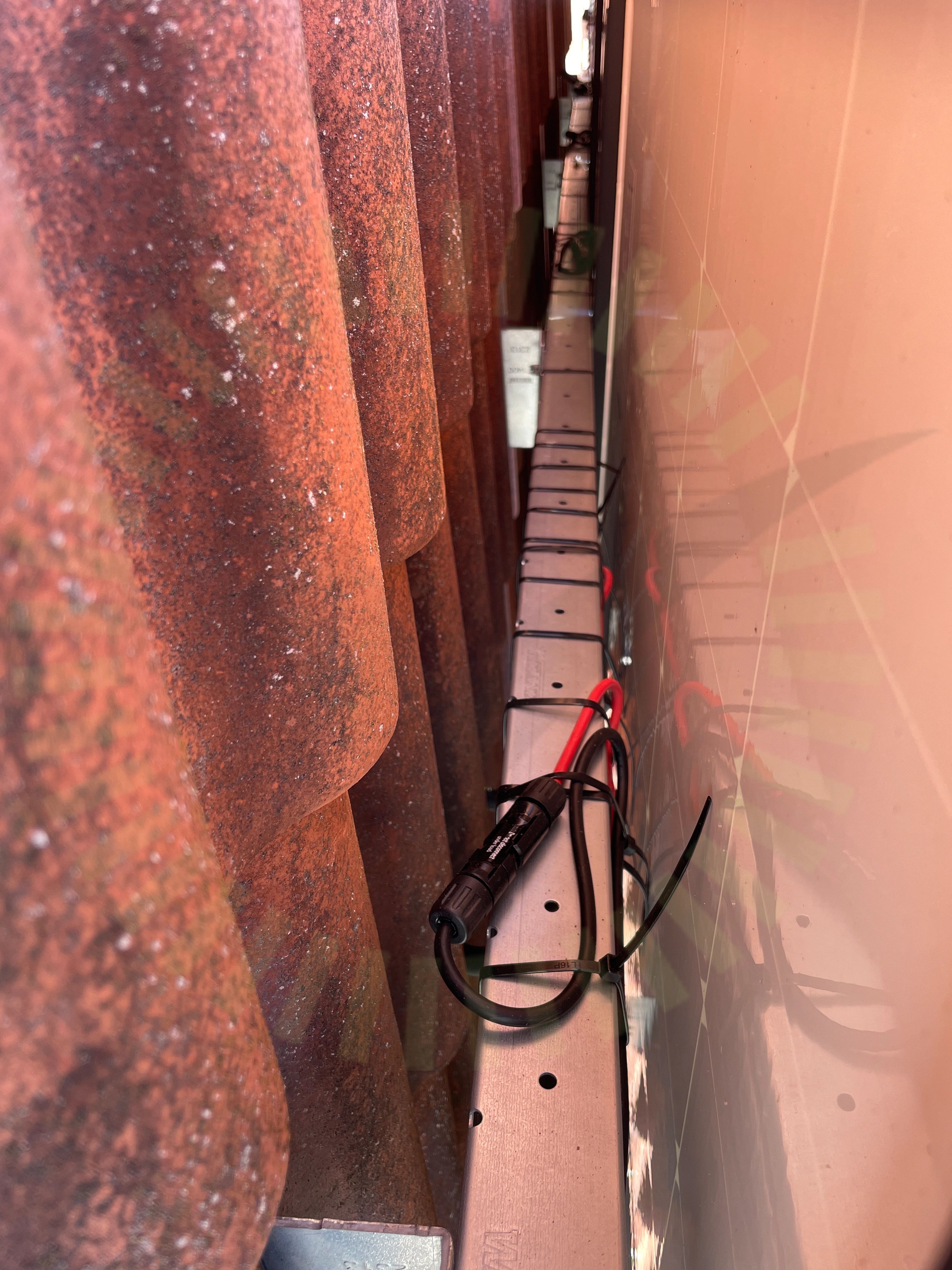

3.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie ut från kontakten.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

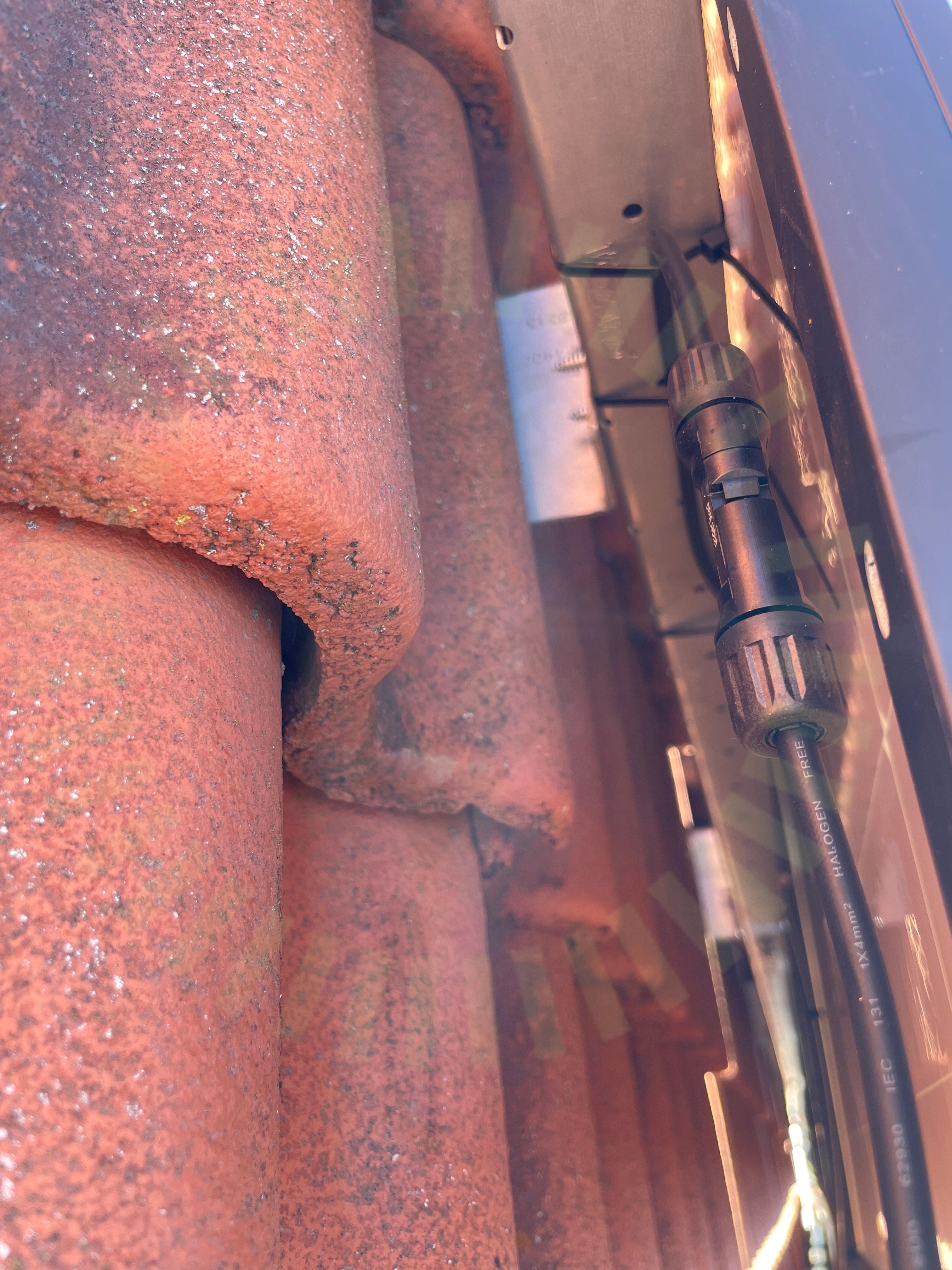

3.2 Stress på kontakter

Inte godkänd

Kontakter utsätts för stress, hänger fritt i luften med kablage dragandes åt vars ett håll.

Godkända kontrollpunkter

12/15

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kopplingslåda

Mellanrum

Punktbelastning

Skugga

Spänningar i ram

Överlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

2/23

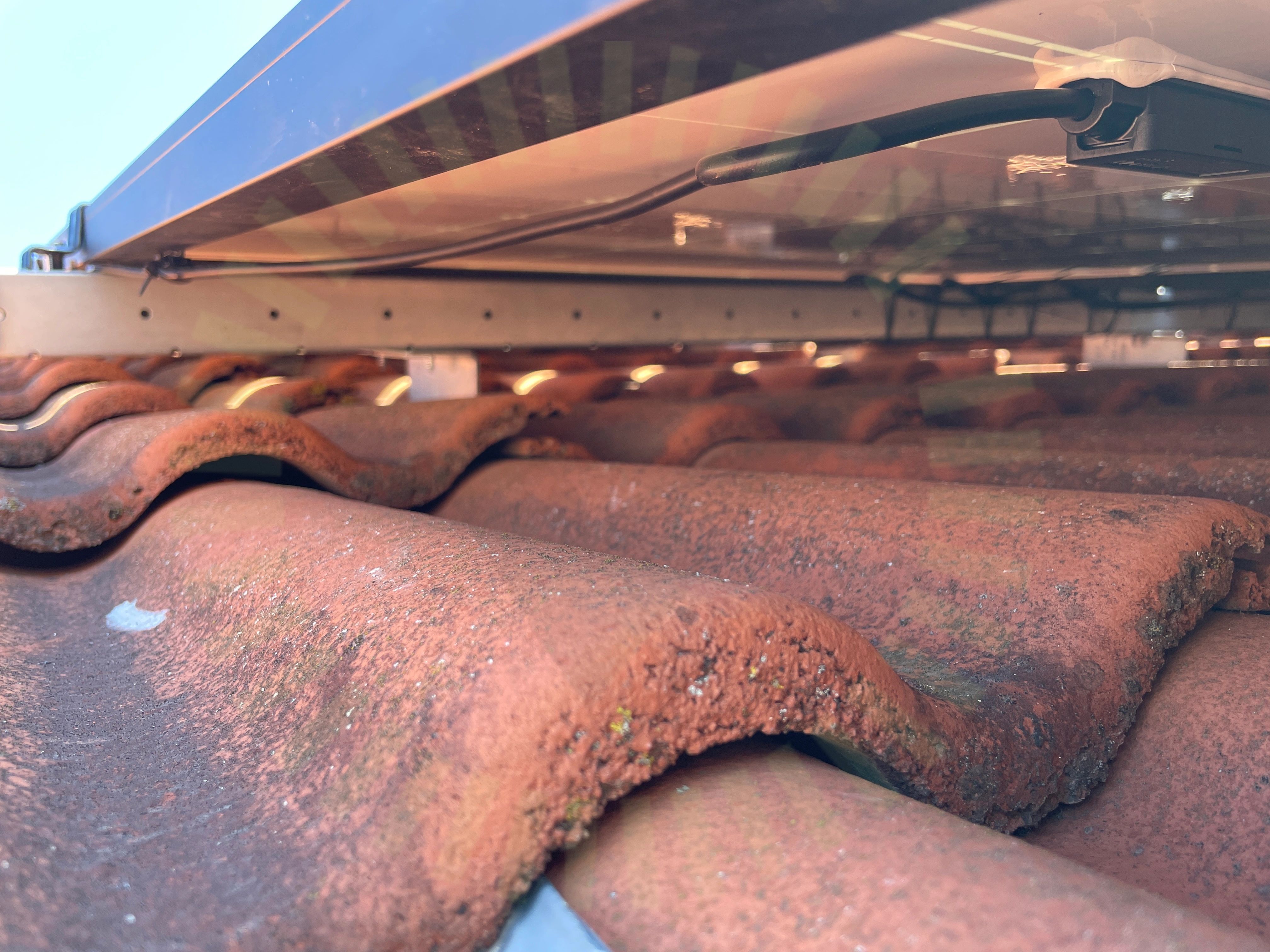

4.1 Kabeluppfästning

Inte godkänd

Kabel hänger långa sträckor utan stöd.

SS 436 40 00 (712.521.101 och 522.8.4)

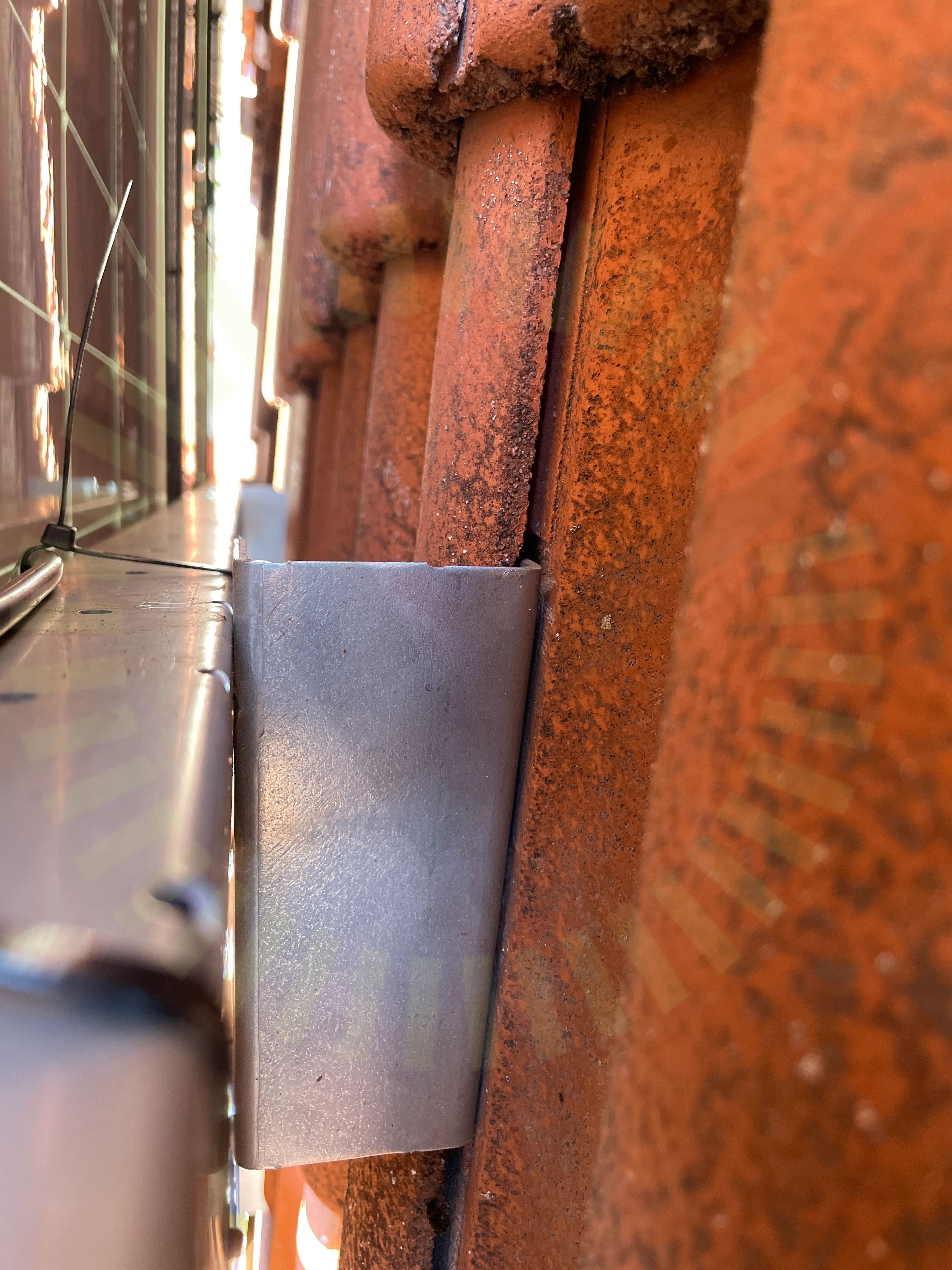

4.2 Underliggande takpanna

Inte godkänd

Kroken ligger dikt an mot takpanna:

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

21/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmor rätt förläggning

Läktinfästning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkning saknas på växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

1/34

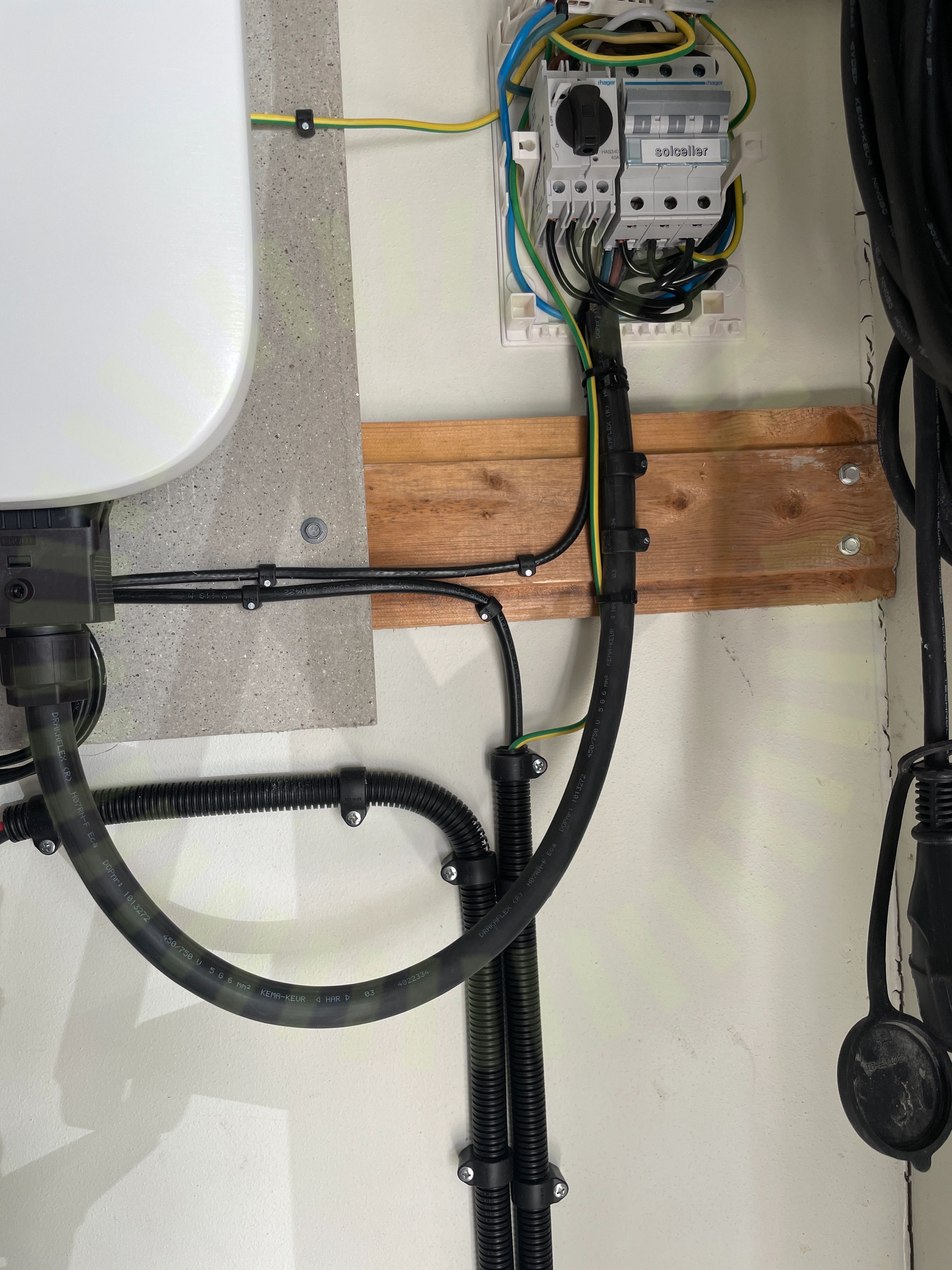

6.1 Anslutningskabel

Inte godkänd

Anslutningskabel är inte godkänt förlagt

Godkända kontrollpunkter

33/34

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Smartmätare

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
