Besiktningsrapport

8.6

Installation av

Nordpolen Energi

Datum

29 mars 2023

Ort

Åsa, Hallands län

Klämmornas överlappning

Kopplingslåda

Mittklämmor

+ 6

83% godkända

17% ej godkända

Om installationen

Paneler

Denim: U M3 405-410 BB 108H

Montagesystem

Montagesystem Mark Generell

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

Säkerhetsbrytare AC

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Markstativ, Denim: U M3 405-410 BB 108H (15)Markstativ, Montagesystem Mark Generell (20)Säkerhetsbrytare AC (6)Varselmärkning (4)Växelriktare (34)

Allmänt

Anmärkningar

2/2

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Batteri

Anmärkningar

1/8

2.1 Infästning

Inte godkänd

Batteriet är inte fastsäkrat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

Godkända kontrollpunkter

7/8

Avstånd

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Markstativ, Denim: U M3 405-410 BB 108H

Anmärkningar

2/14

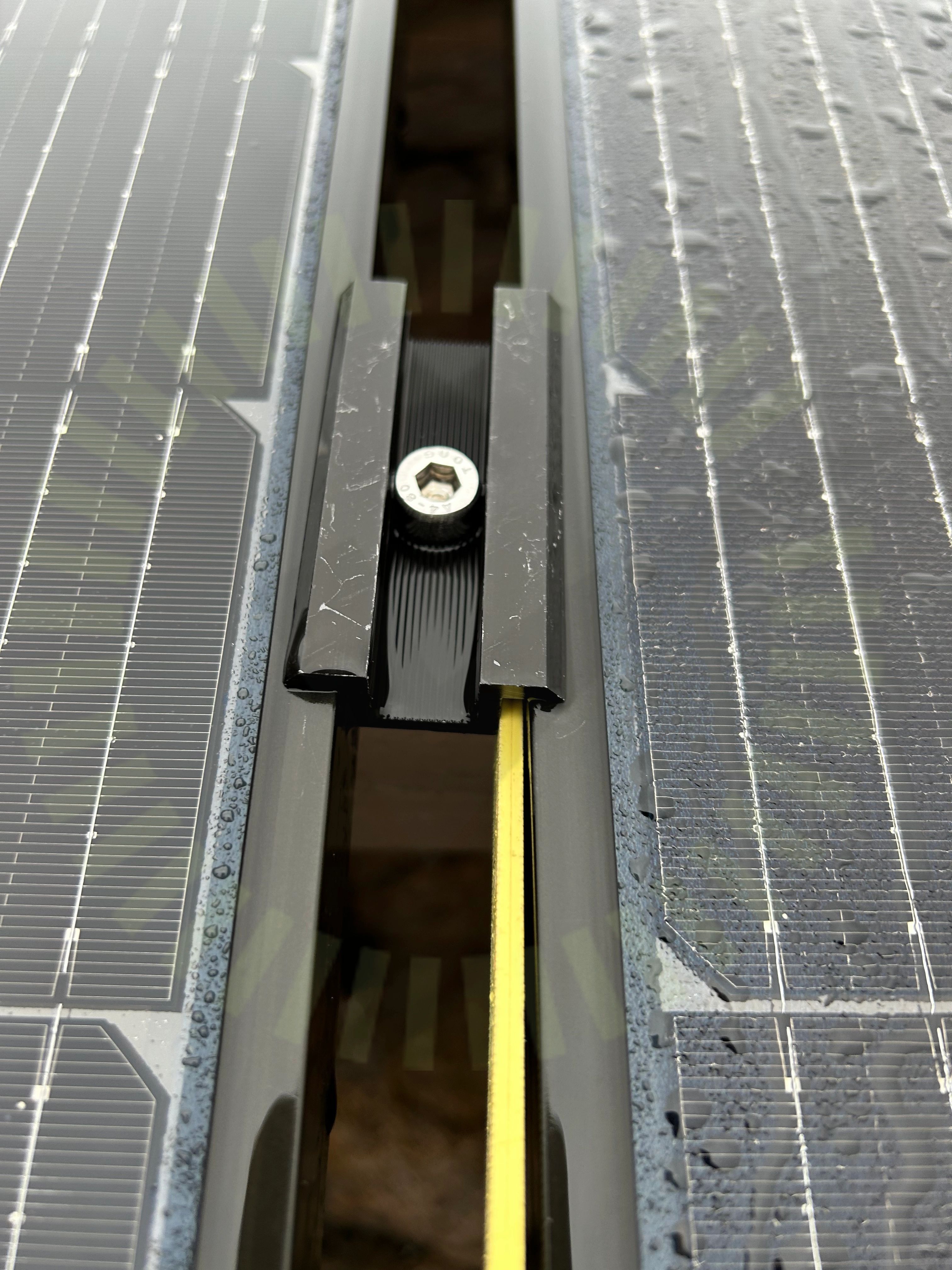

3.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Denim-installation-manual-BB-BW-20220829, Sida 7

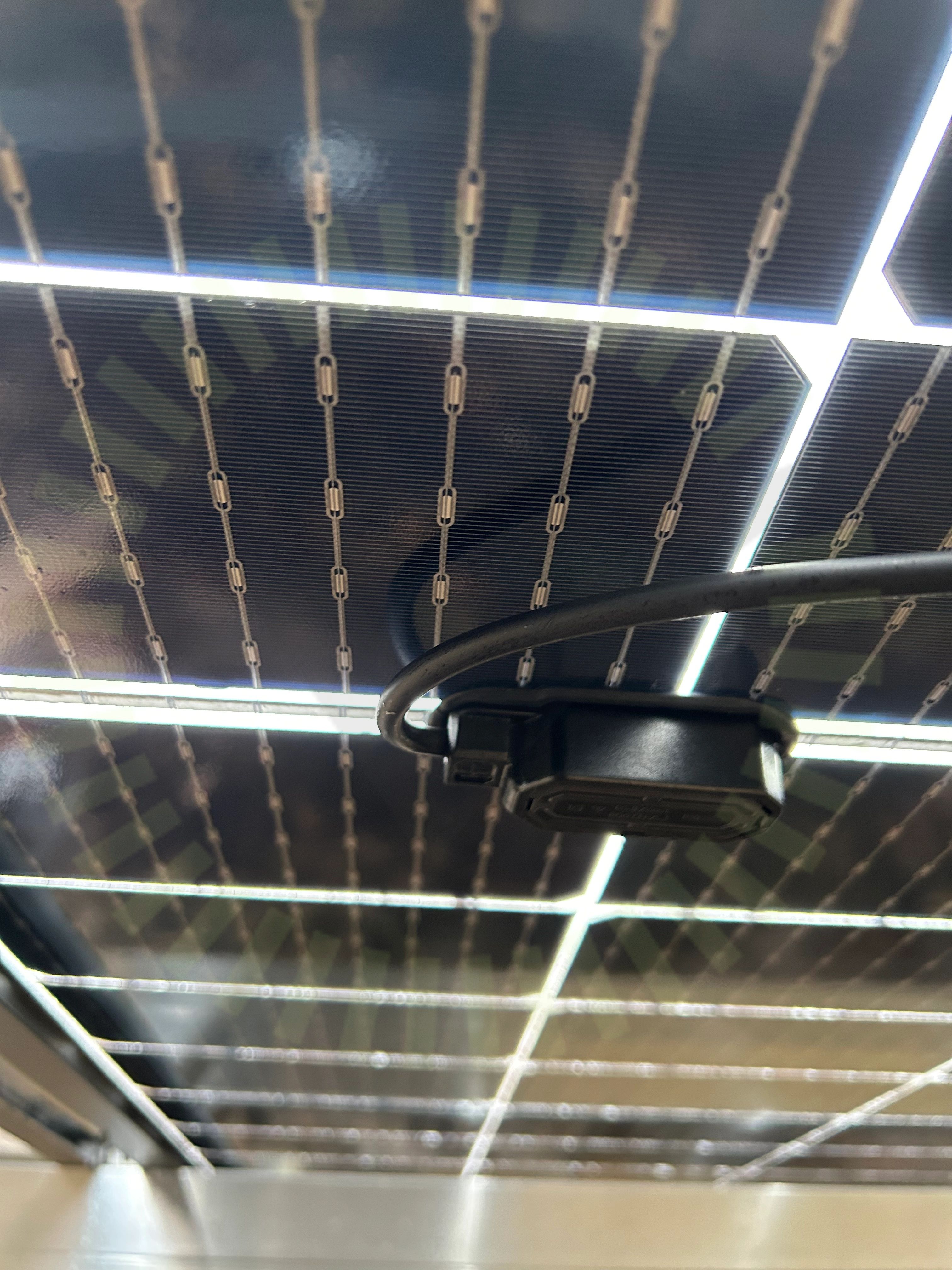

3.2 Kopplingslåda

Inte godkänd

Kabel drar i kopplingslåda

Godkända kontrollpunkter

12/14

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Kontakter

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador

Skugga

Spänningar i ram

Strängförläggning

Markstativ, Montagesystem Mark Generell

Anmärkningar

2/7

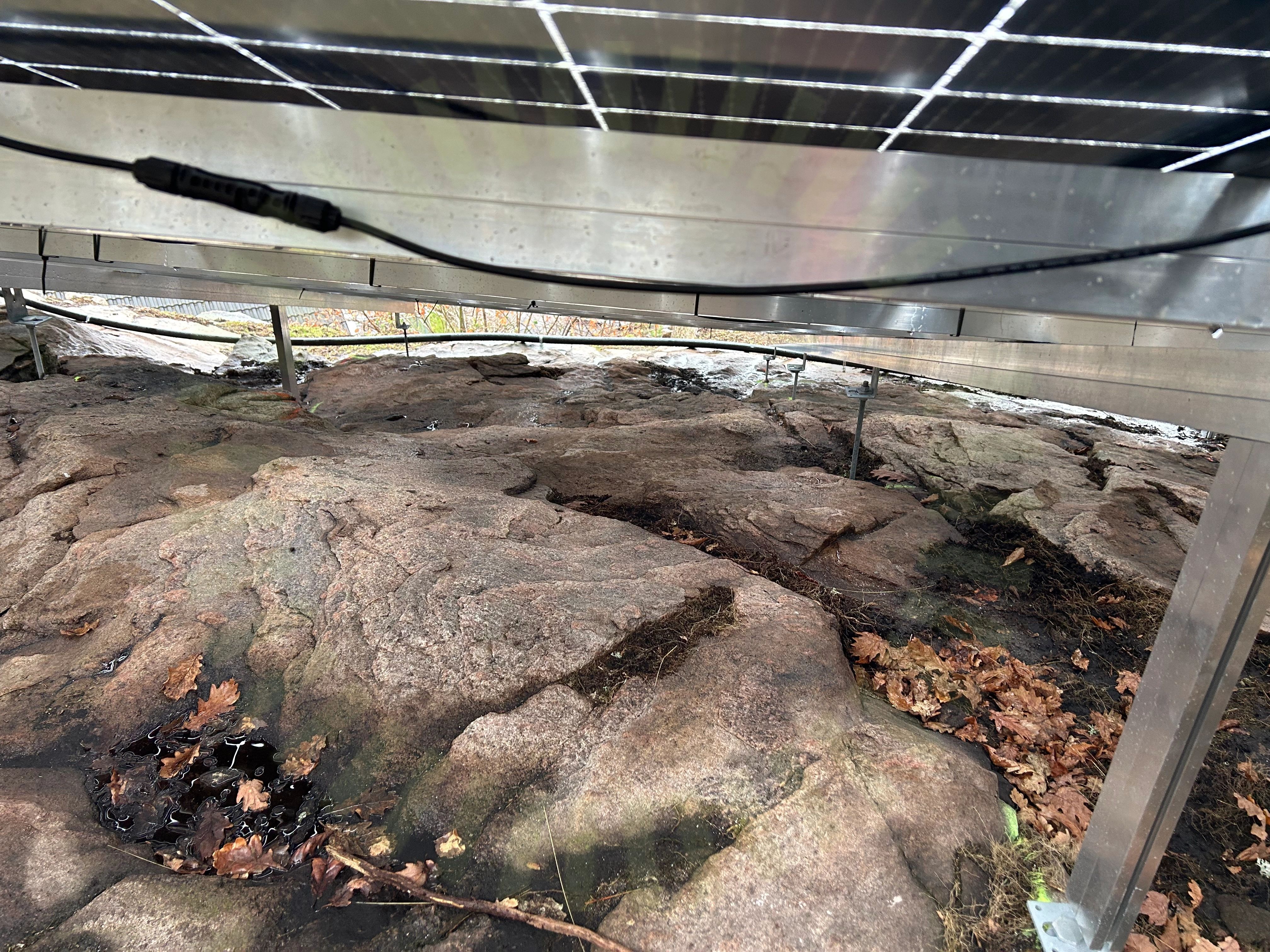

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

4.2 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

Godkända kontrollpunkter

5/7

Shims

Skador

Skarp kant

Skydd

Ändklämmor

Säkerhetsbrytare AC

Anmärkningar

1/6

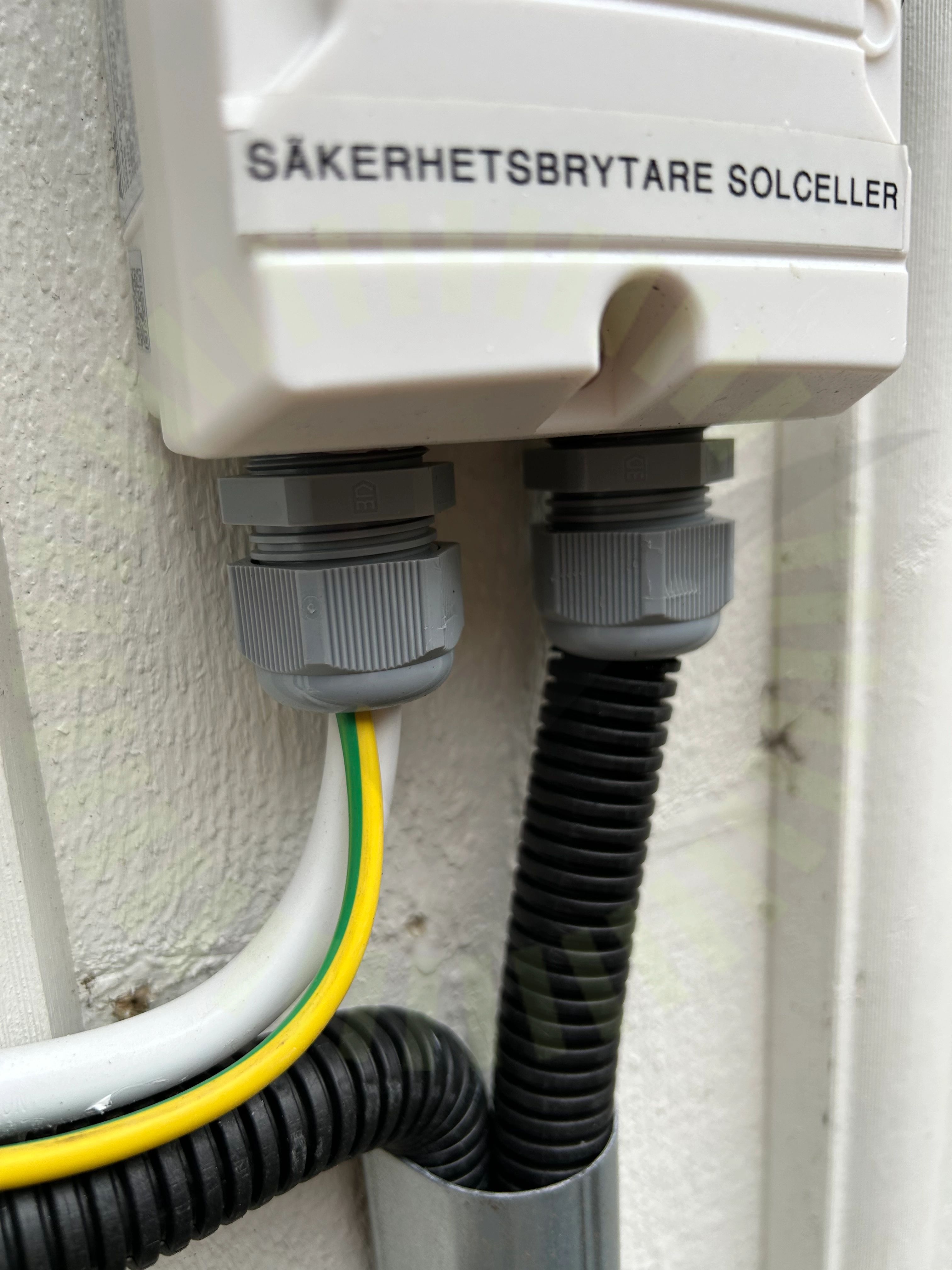

5.1 Förskruvningar

Inte godkänd

2 kablar går in i förskruvning som är gjord för 1 kabel

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

2/4

Informering av solceller

Varning för backspänning

Ej tillgängligt vid besiktning

1/4

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/30

7.1 Kablage förläggning

Inte godkänd

Undermåligt fäste. (Finns fäste och rör/slang till detta ända mål)

7.2 Kablage skydd

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

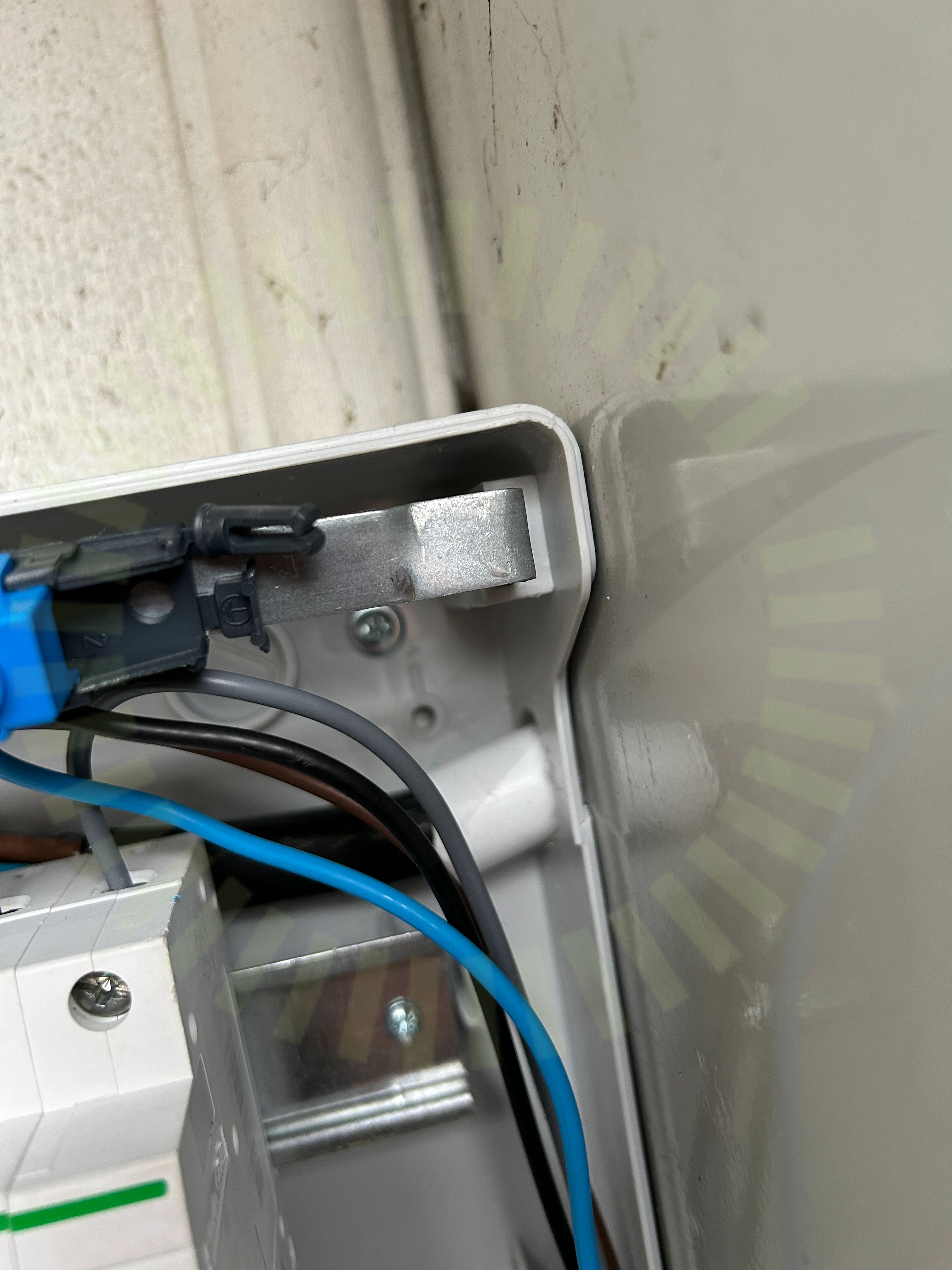

7.3 Kapsling

Inte godkänd

Kapsling trasig

Godkända kontrollpunkter

27/30

AC Anslutning Växelriktare

AC Böjradie

AC Genomföringar

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd närliggande objekt

Bakomliggande material

DC Genomföringar

DC Kablage egenskaper

DC Kablage skada

DC Kontakter

DC Kontakter anslutning

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Jordning av chassi

Ledare Fastspända

Märkning

Placering

Säkringsdimension

Ventilation

Väderskydd

Växelriktarens IP klassning
