Besiktningsrapport

8.0

Installation av
1KOMMA5°
Datum
26 juli 2023
Ort
Skogås , Stockholms län

Fästens placering

Fästens placering

Kopplingslåda

Kopplingslåda

Kontaktdon

Kontaktdon

+ 1

+ 1
83% godkända
18% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10-66HBB/-V

Montagesystem

K2 SingleRail med MAFI infästning

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Säkerhetsbrytare AC

1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt

Anmärkningar
1/3
1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter
2/3
Avtal
Mätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter
6/6
Anslutning
Böjradie
Egenskaper
Förskruvningar
Infästning
Placering

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar
4/15

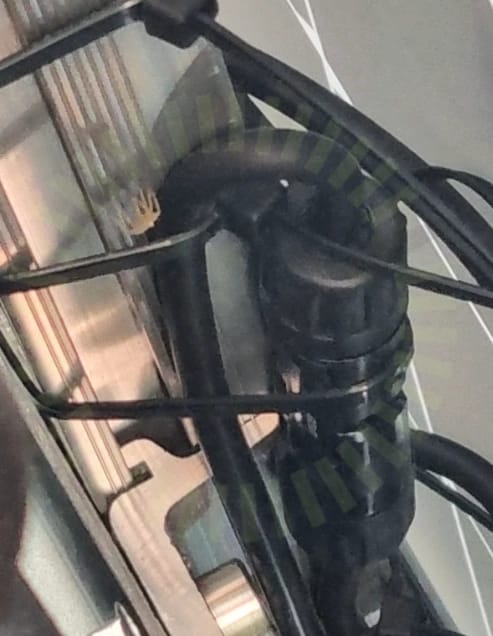

Panelkablagets böjradie
3.1 Panelkablagets böjradie

Inte godkänd

Panelkablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
Fästens placering
3.2 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.
Kontaktdon
3.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4
Kopplingslåda

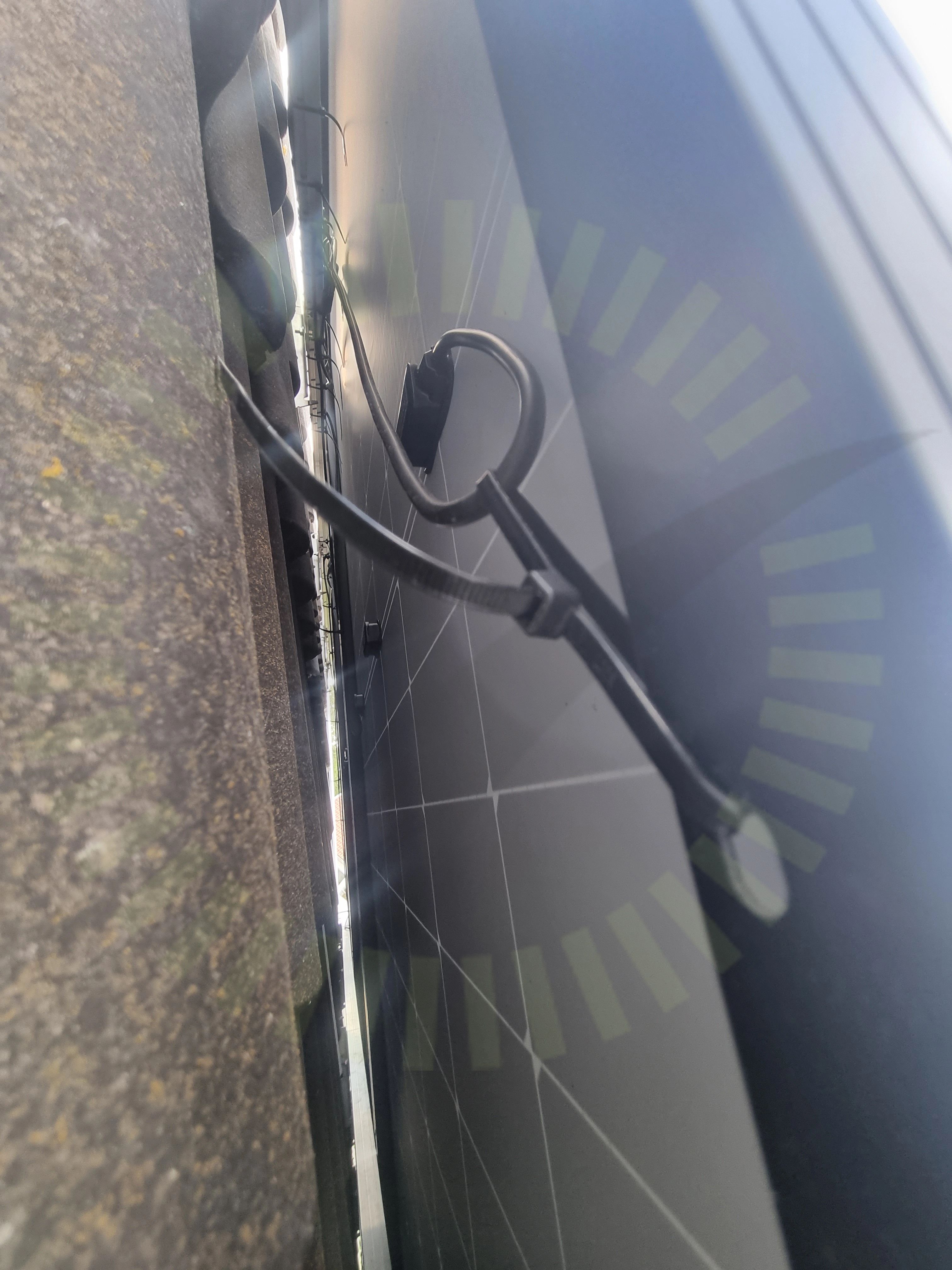

3.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter
10/15
Dräneringshål
Klämmans överlappning
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/15
Strängförläggning

Tak 1, K2 SingleRail med MAFI infästning

Anmärkningar
7/18
4.1 Heavy Brackets

Inte godkänd

Två system är blandade. Det finns inget underlag på var eller om Heavy Brackets behövs.

4.2 Placering

Inte godkänd

Två olika system är blandade. Underlag för hur nära takets kant infästningar får placeras är inte tillgängligt.

4.3 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas.

4.4 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna.

4.5 Blandade montagesystem

Inte godkänd

Två olika system är blandade på taket. Tillverkarnas garantier påverkas.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Två montagesytem är blandade godkänd lastberäkning går inte att ta fram, kund har fått lastberäkning från esdec

Tillverkarens montageanvisningar
4.7 Takkrokarnas CC

Inte godkänd

Två montagesystem är blandade. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning
Godkända kontrollpunkter
11/18
DC kabel förläggning
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Läktinfästning
Mittklämmor
Skador
Skenskarvar
Underbyggnad
Väderbeständigt material
Ändklämmor

Varselmärkning

Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning

Växelriktare

Anmärkningar
2/35
6.1 Dubbel matning

Rekommendation

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

Jordning av chassi
6.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50
Godkända kontrollpunkter
32/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Kabeldimensionering
Ledare anslutna
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35
Strängdesign
