Besiktningsrapport

9.6

Installation av

Solvision

Datum

29 september 2023

Ort

Enskede Gård, Stockholms län

Takgenomföring

Skenornas överhäng

Avstånd närliggande objekt

96% godkända

4% ej godkända

Om installationen

Paneler

QCells: Q.PEAK DUO BLK M-G11S

Montagesystem

Van Der Valk: Strongline Heavy Duty roof hook

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Batteri

Growatt ARK XH Battery System

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (7)Säkerhetsbrytare AC (8)Tak 1, QCells: Q.PEAK DUO BLK M-G11S (16)Tak 1, Van Der Valk: Strongline Heavy Duty roof hook (28)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

7/7

Avstånd

Fastsäkring av produkt

Kommunikation

Kontakter

Omgivningstemperatur

Väderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, QCells: Q.PEAK DUO BLK M-G11S

Godkända kontrollpunkter

16/16

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Lutning

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/23

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 47 cm

Snö- och vindlastberäkning

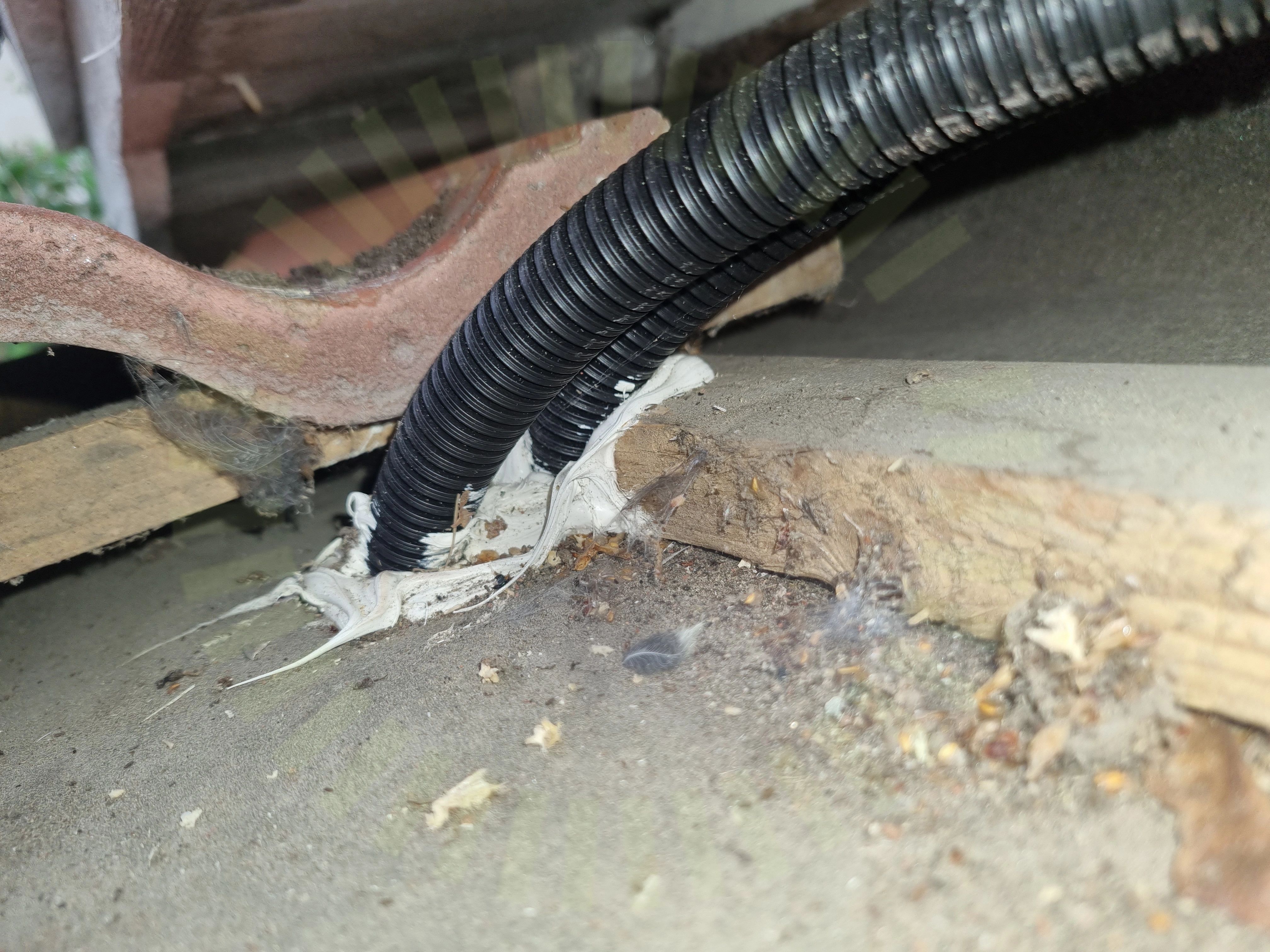

5.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

21/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämma över skarv

Mittklämmor

Placering

Råspontsinfästning

Råspontsinfästning distans

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takkrokarnas CC

Takstolsinfästning

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Varselmärkning

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/35

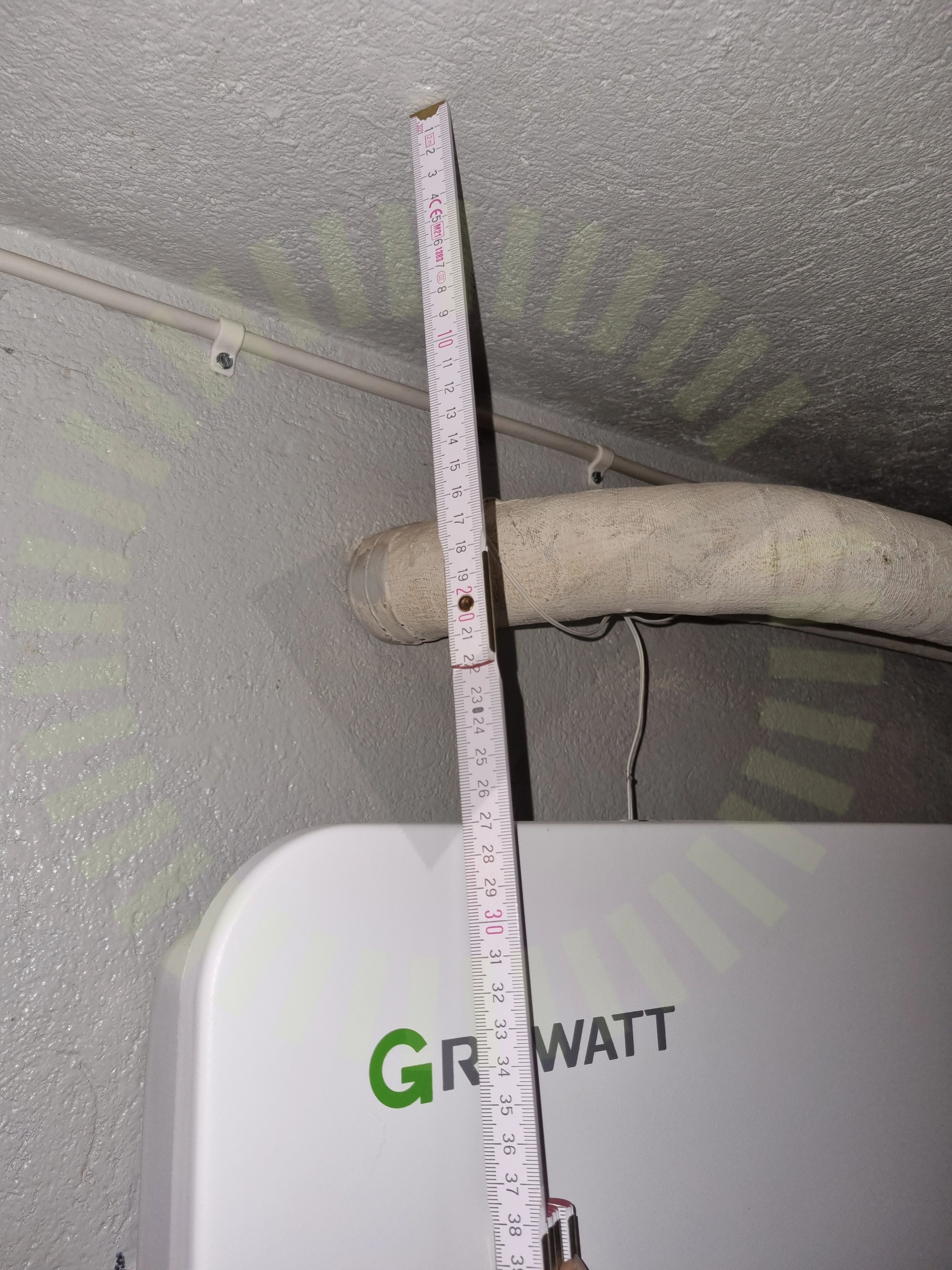

7.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Överenskommet med kund att placera växelriktare där dem sitter

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

Godkända kontrollpunkter

34/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
