Besiktningsrapport

9.3

Installation av

Sesol

Datum

27 april 2023

Ort

Stenungsund, Västra Götalands län

Fastsäkring av produkt

Råspontsinfästning

Skenskarvar

+ 4

92% godkända

8% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Weland Stål: Råspont

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (14)Kapsling (9)Tak 1, Longi: LR5-54HPB 390-410M (17)Tak 1, Weland Stål: Råspont (27)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/14

2.1 Infästning

Inte godkänd

Det saknas skruvar efter batteriet är monterat.

Tillverkarens montageanvisningar

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14

Avstånd

Avstånd till växelriktare

Batteri PE

Internet

Kabel

Kontakter

Rakt stående

Skador

Smart Power Sensor

Temperatur

Utrymme

Väderskydd

Kapsling

Anmärkningar

1/9

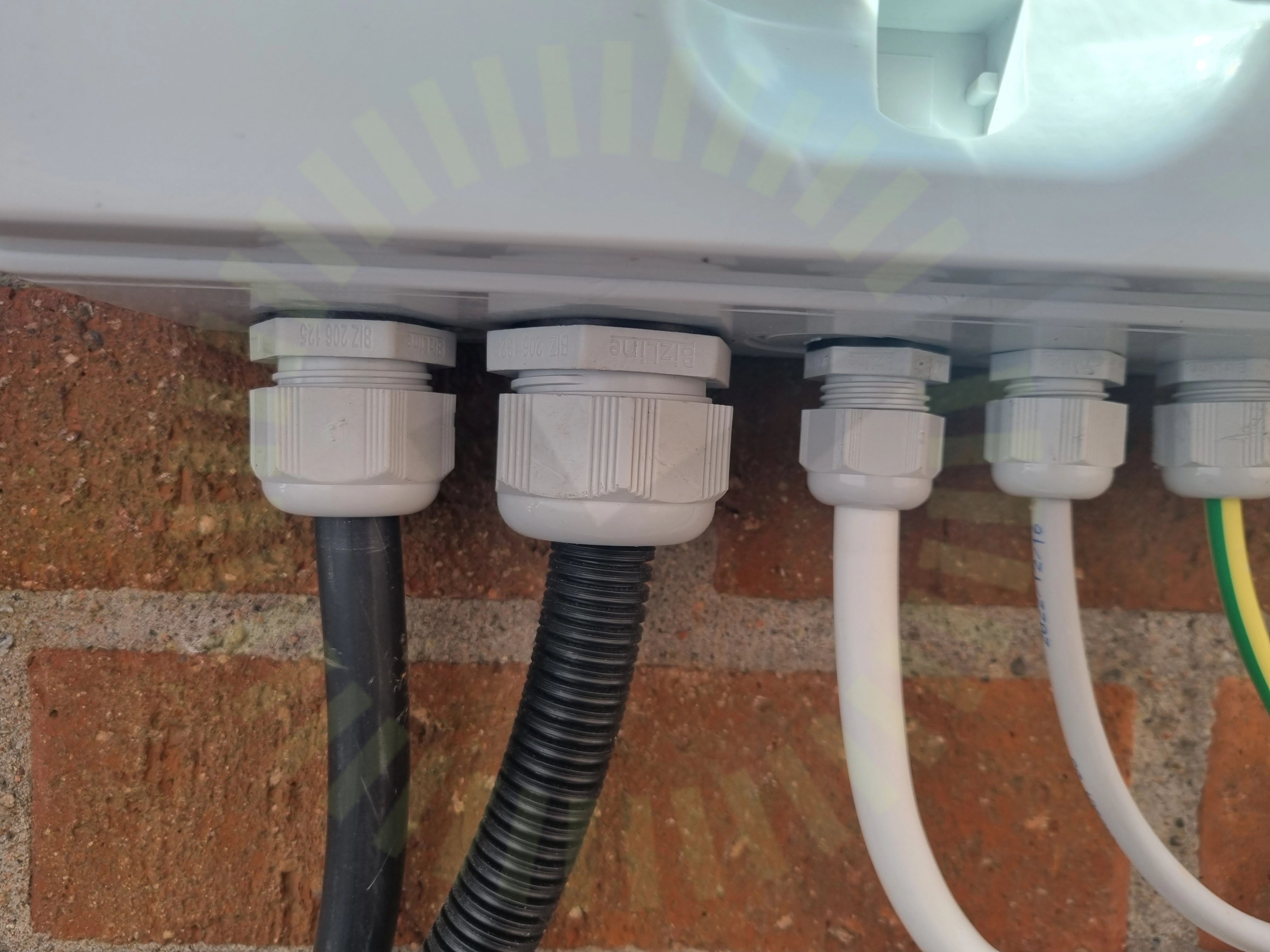

3.1 Förskruvningar

Inte godkänd

Förskruvningar är inte åtdragna så de håller i kablaget korrekt.

SS 436 40 00 (134)

Godkända kontrollpunkter

8/9

Brytare

Böjradie

Infästning

Installation

IP-Klassning

Placering

Termisk påverkan

Yttre påverkan

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

16/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Kontakter

Kopplingslåda

Mellanrum

Panelkablagets böjradie

Punktbelastning

Skador

Skugga

Spänningar i ram

Stress på kontakter

Överlappning

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

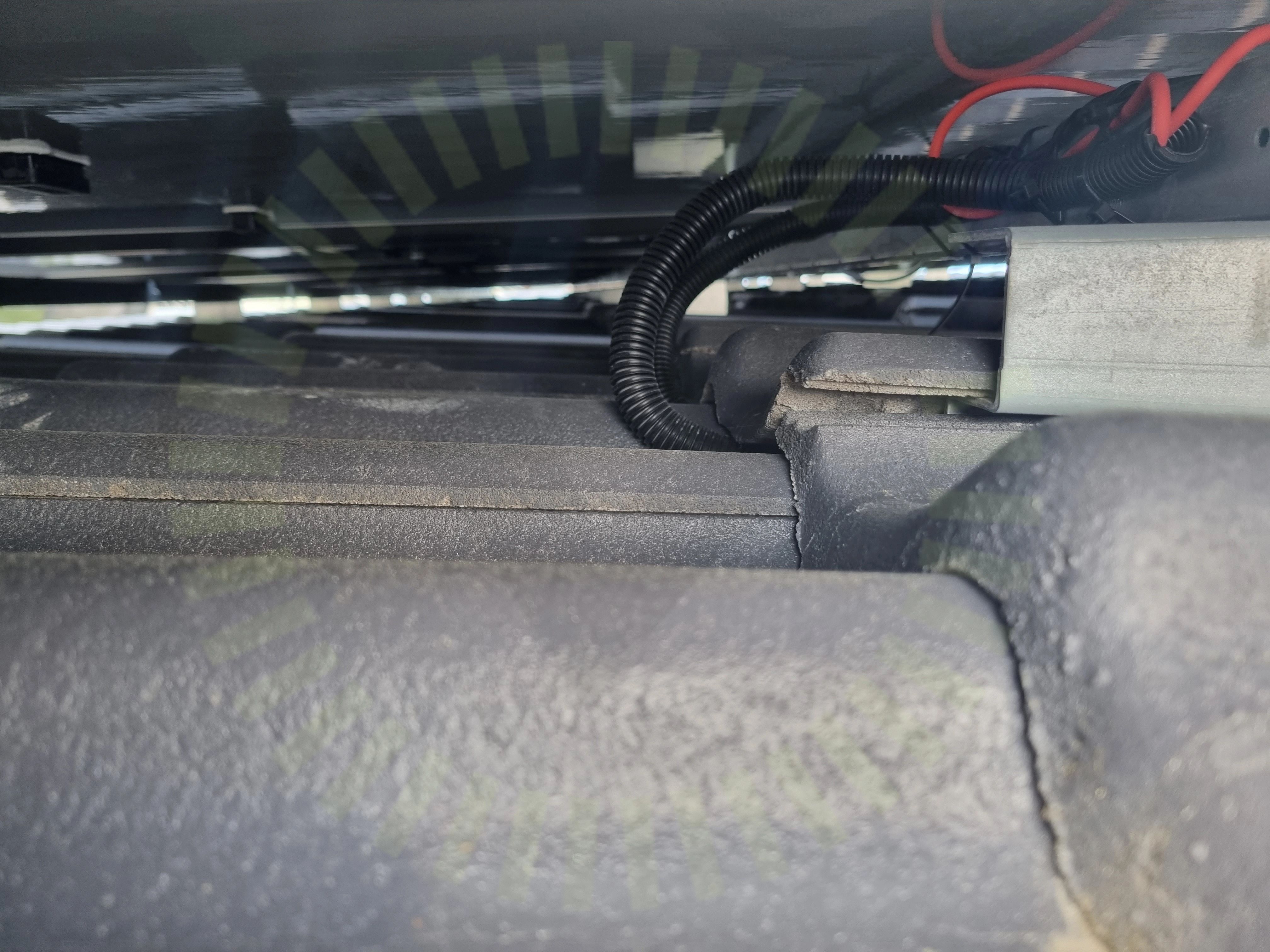

5.1 Glipa mellan takpannor/ trasiga takpannor

Kundkommentar

Glipor mellan takpannor, ej utslipade

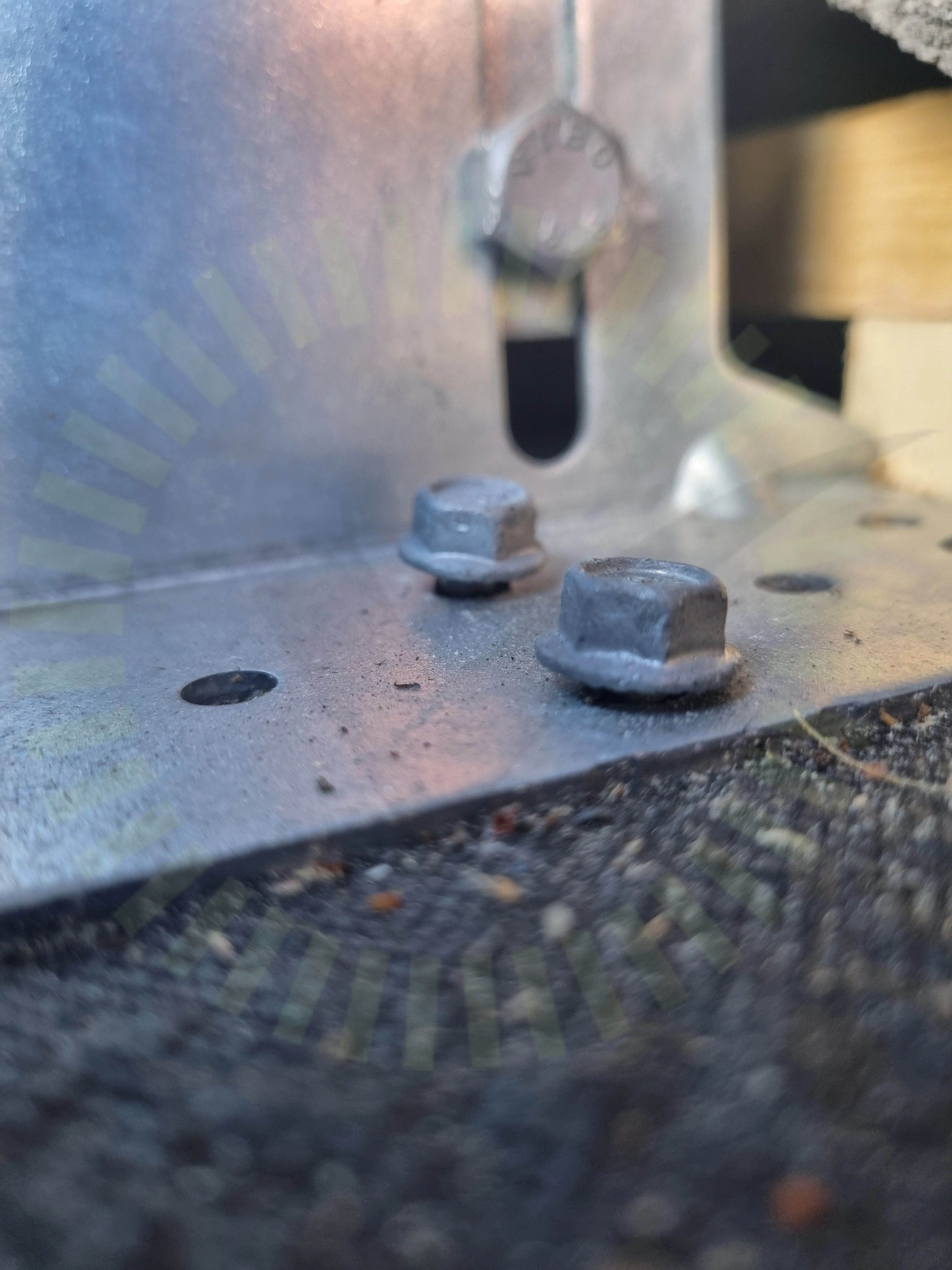

5.2 Råspontsinfästning

Inte godkänd

Skruv Ligger ej mot basplattan

MA5104. Sid 1 (1) | Version 4 - 221101

5.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

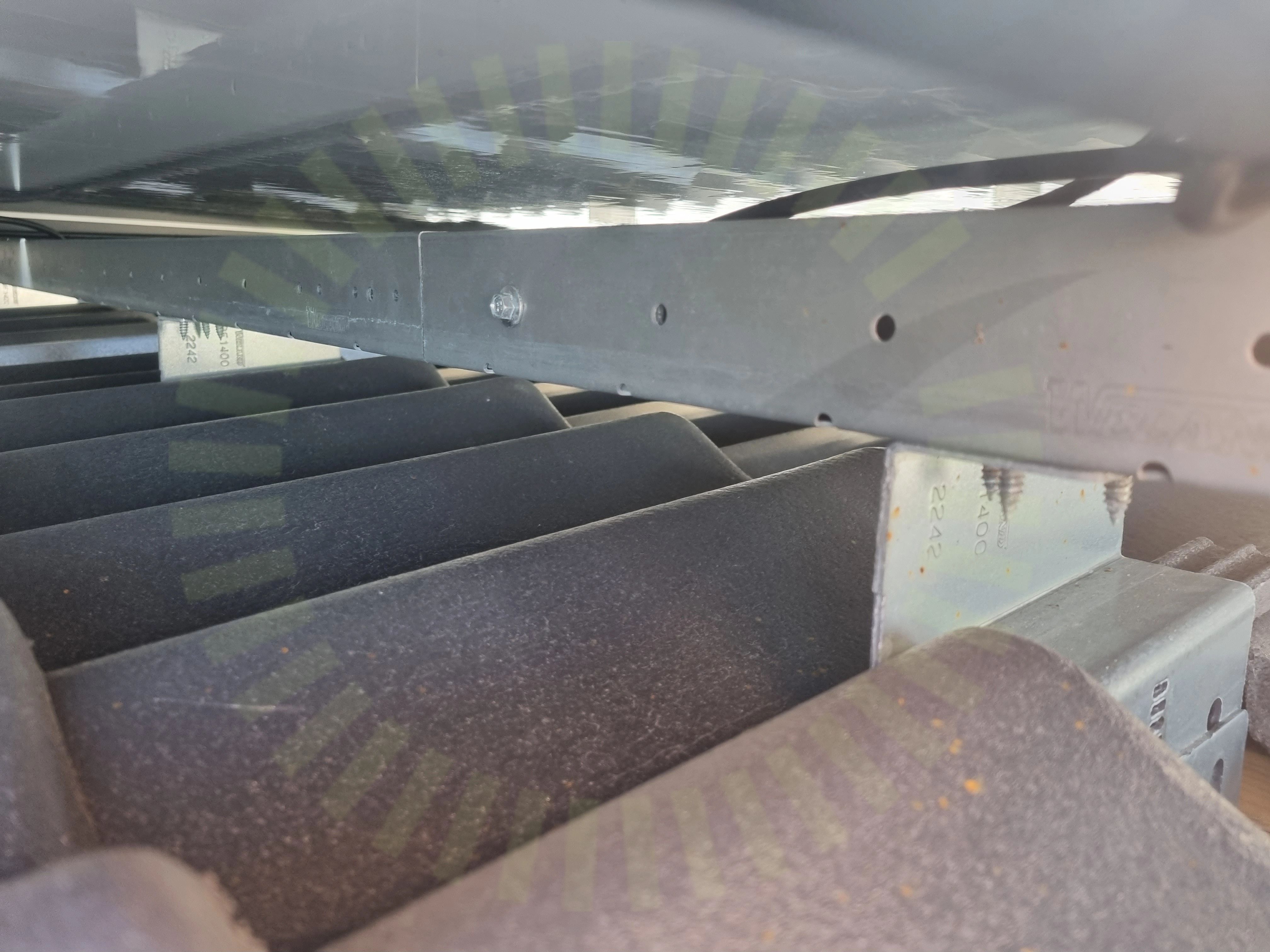

5.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skador

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Takkrokarnas CC

Tvådelad Takkrok

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/33

7.1 Smartmätare

Inte godkänd

Installation av smartmätare är inte utförd korrekt. Förbrukningen ökar när produktionen ökar. Enligt appen.

Tillverkarens anvisningar

7.2 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade. Gäller flera ledare.

Godkända kontrollpunkter

31/33

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter anslutning

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kontakter

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Ventilation

Väderbeständigt material
