Besiktningsrapport

8.7

Installation av

Svea Solar

Datum

26 september 2023

Ort

Bromölla , Skåne län

Optimerarfäste

Takgenomföring

Skenornas överhäng

+ 6

87% godkända

13% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

SolarEdge: S-Serie

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SolarEdge: SE12.5K-SE20K

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, CC90- UNUM Betongpannor (27)Tak 1, Risen: RSM40-8 (17)Tak 1, SolarEdge: S-Serie (5)Undercentral (9)Varselmärkning (5)Växelriktare (32)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/23

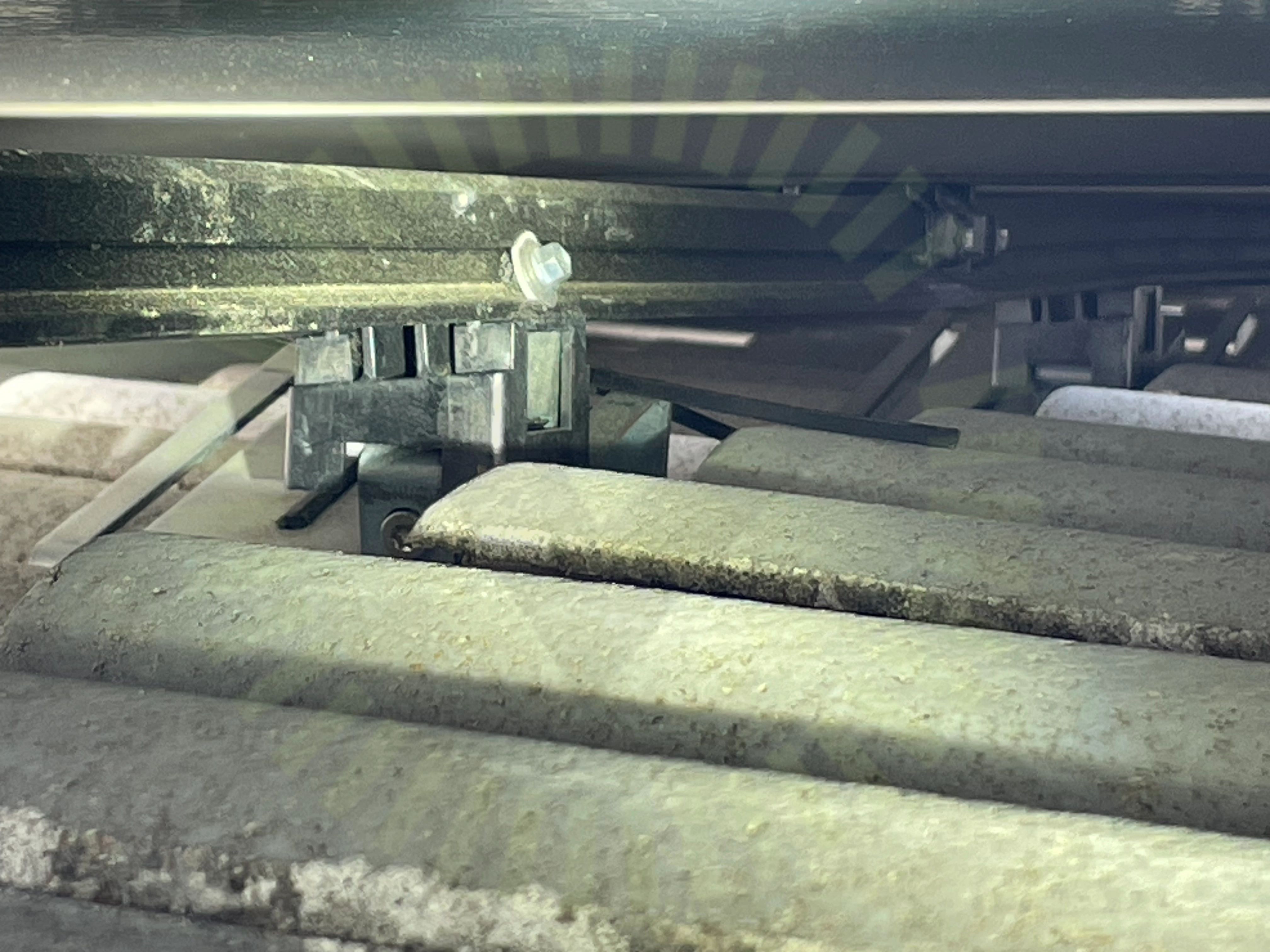

2.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

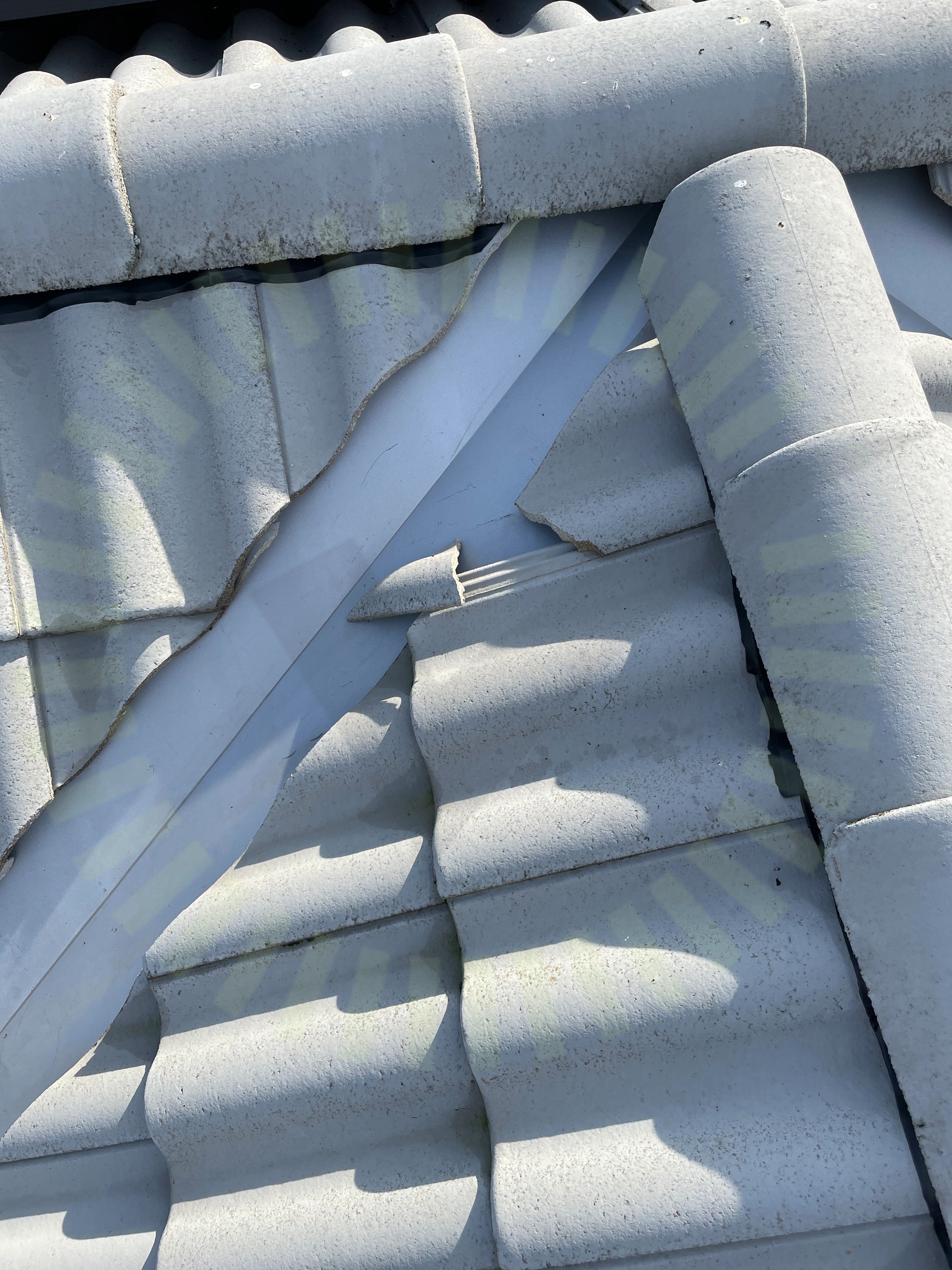

2.2 Skador

Rekommendation

Skador noterade på taket runt installationen. Osäkert när dessa uppstått men bör åtgärdas.

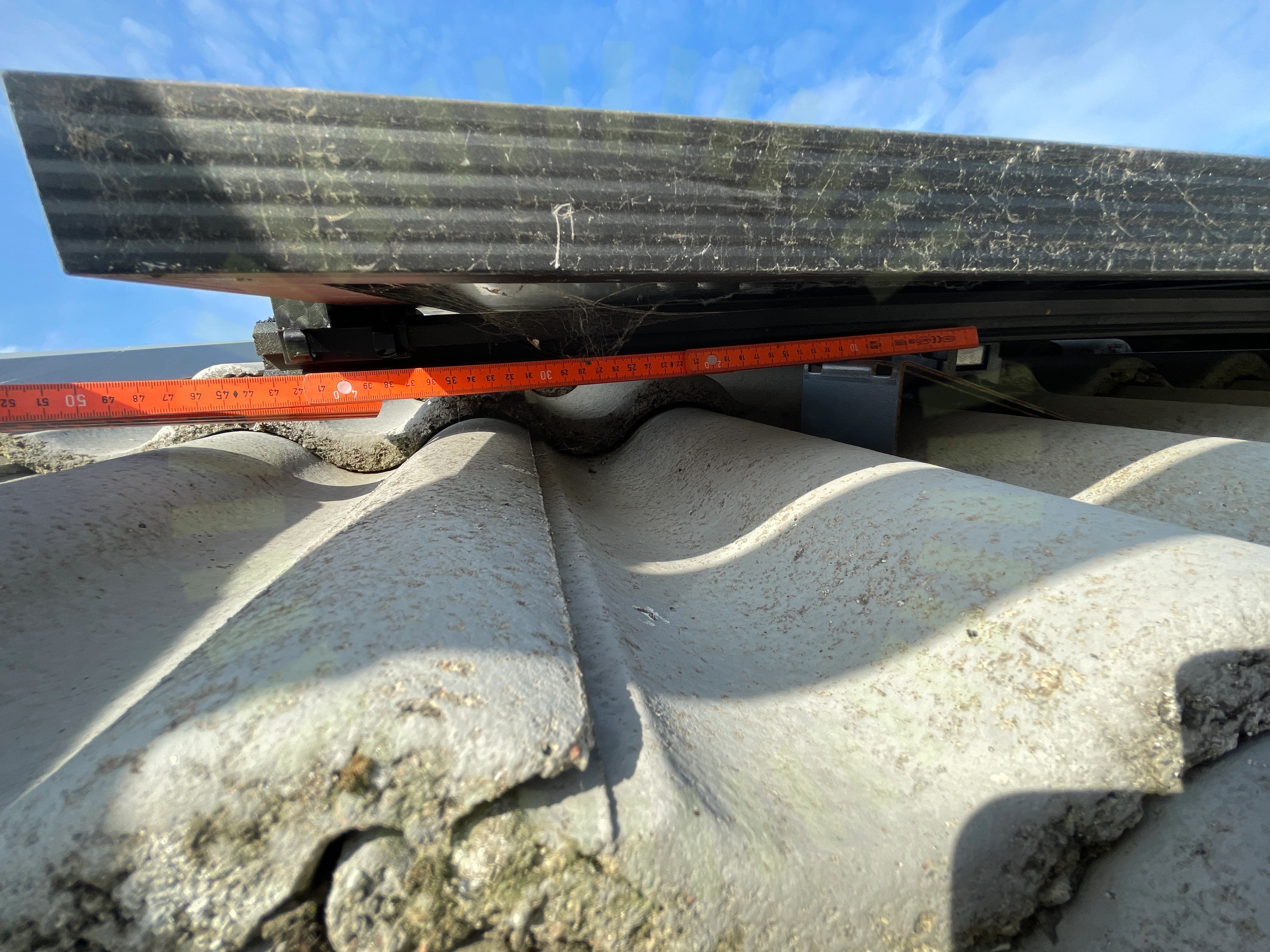

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 440mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

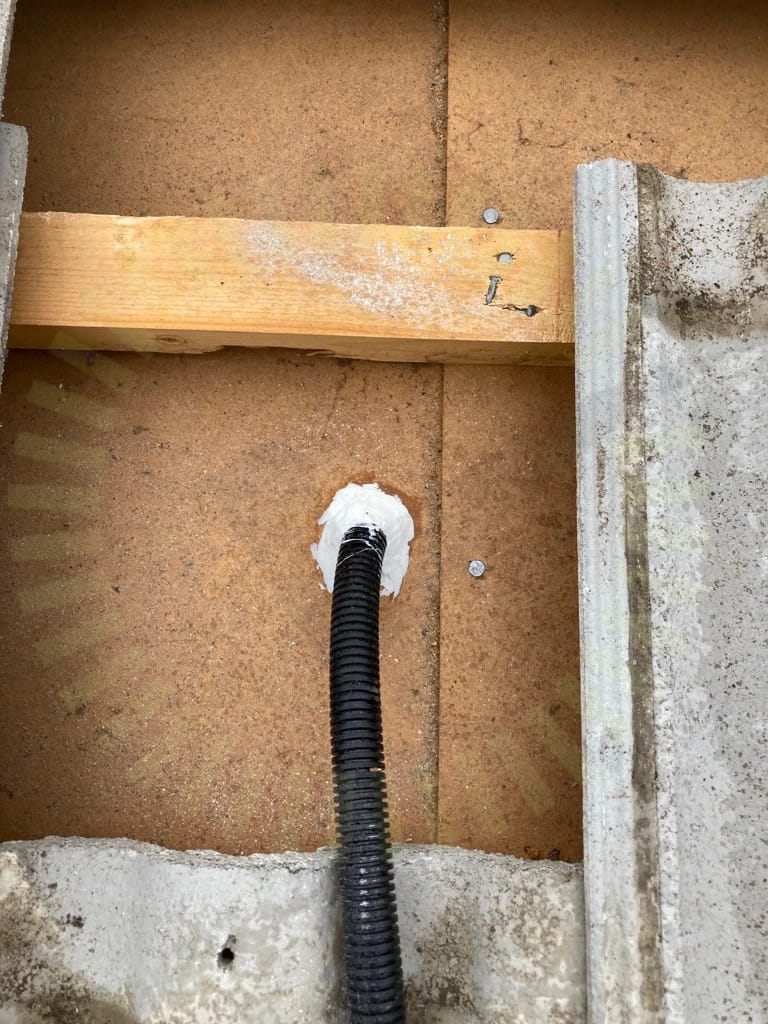

2.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

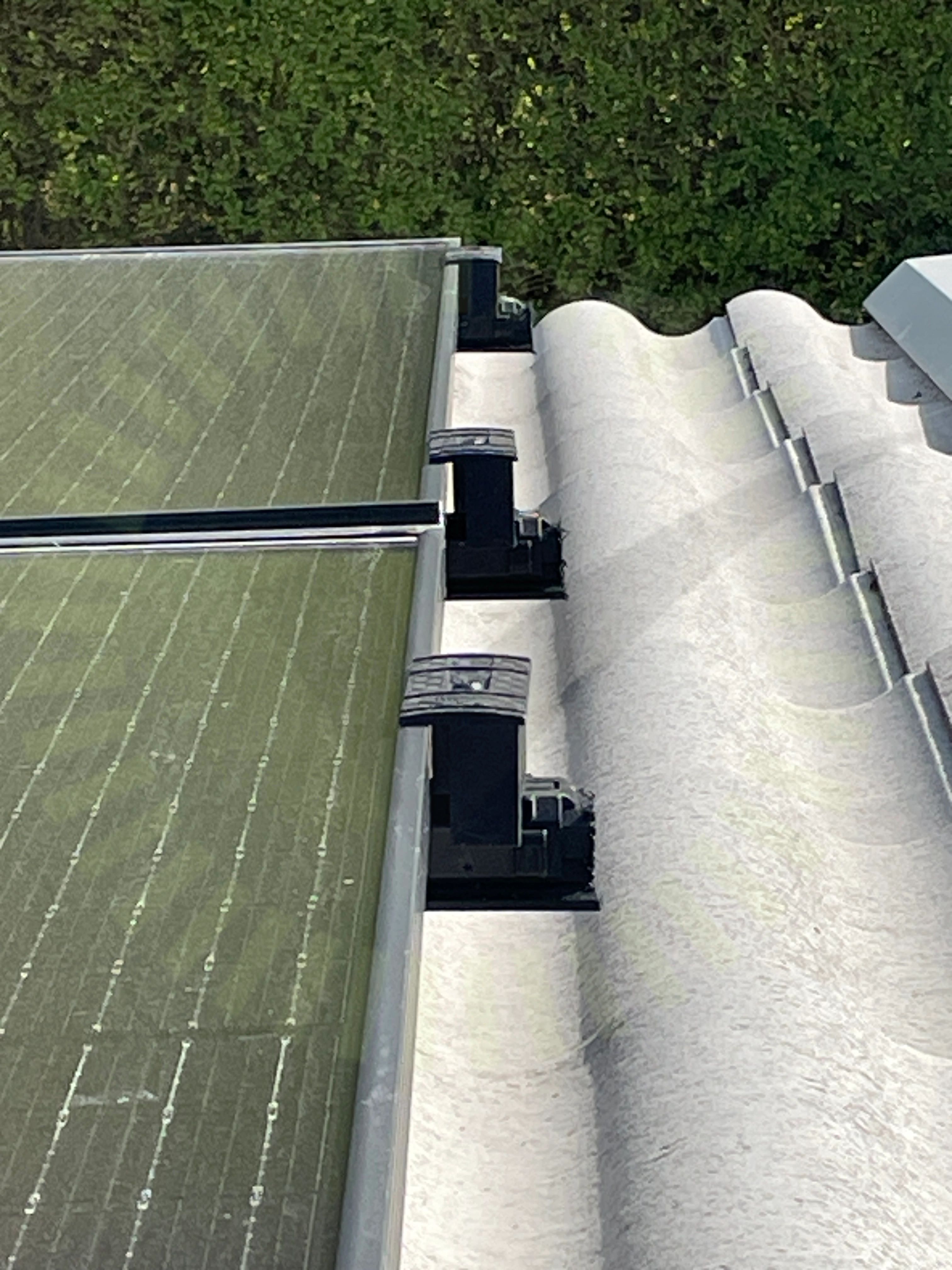

2.5 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat an panelramen korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

2.6 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida på flertal ställen under samtliga panelfält.

Godkända kontrollpunkter

17/23

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans orientering

Klämmans placering i skena

Läktinfästning

Mittklämmor skruv

Skada på klämmor

Skenans utstick för klämma

Skenornas infästning

Skenornas infästning skruvade

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Väderbeständigt material

Tak 1, Risen: RSM40-8

Anmärkningar

2/17

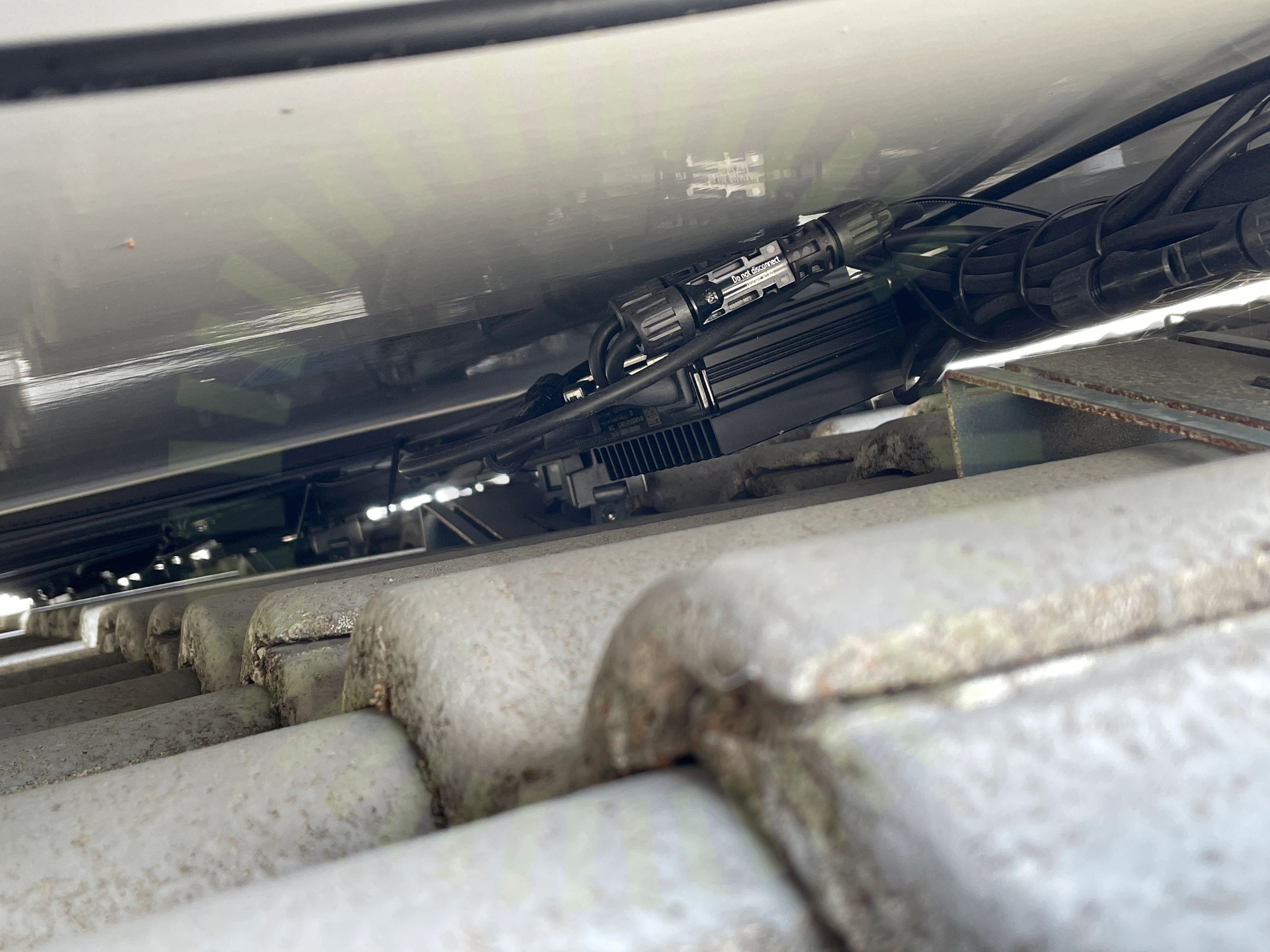

3.1 Föremål mot bakstycke

Inte godkänd

Kontakt trycker mot panelens undersida på flertalet ställen under samtliga panelfält.

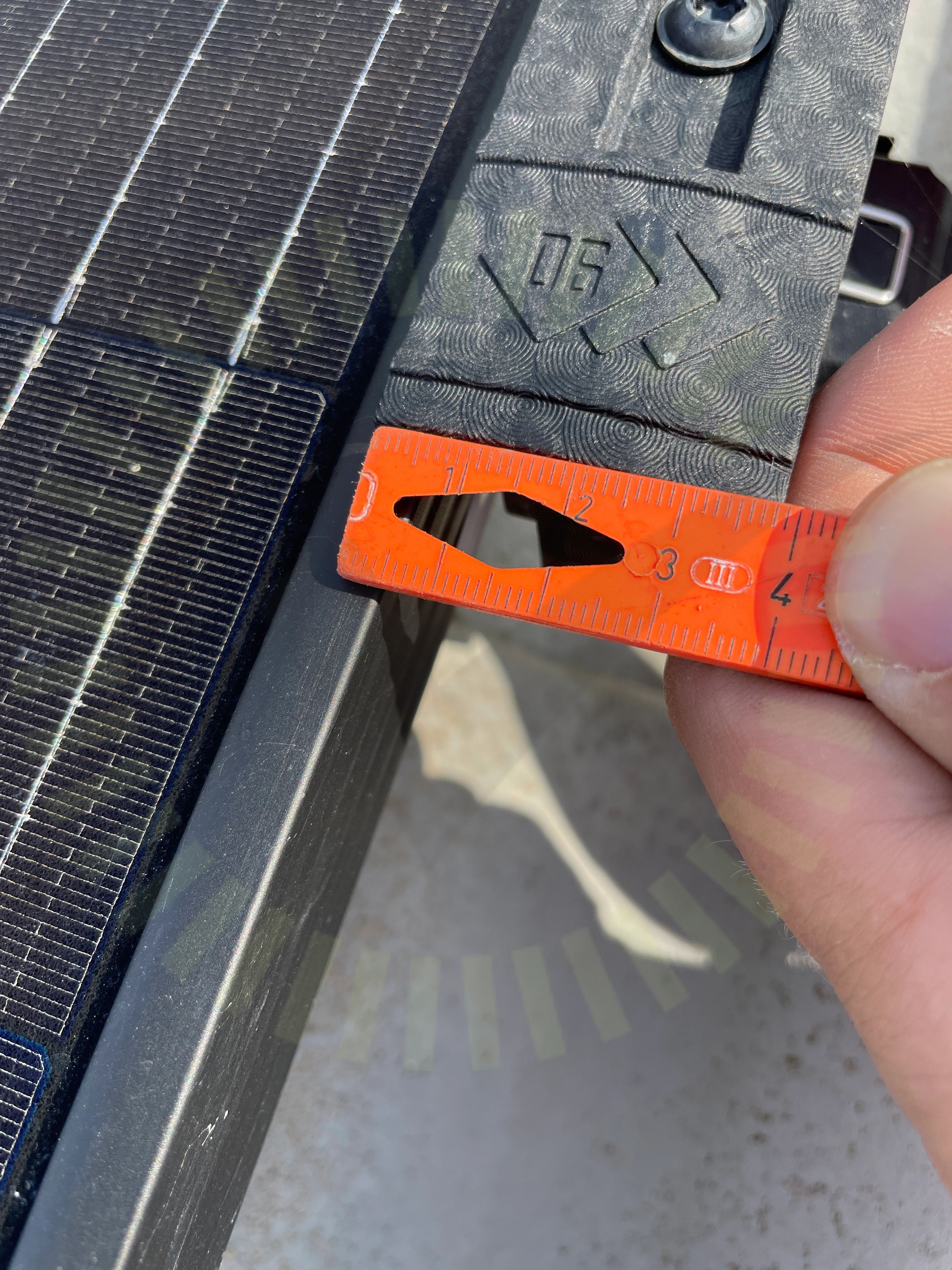

3.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

PV module installation and maintenance manual A1 2023 sida 21-22.

Godkända kontrollpunkter

15/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas storlek

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

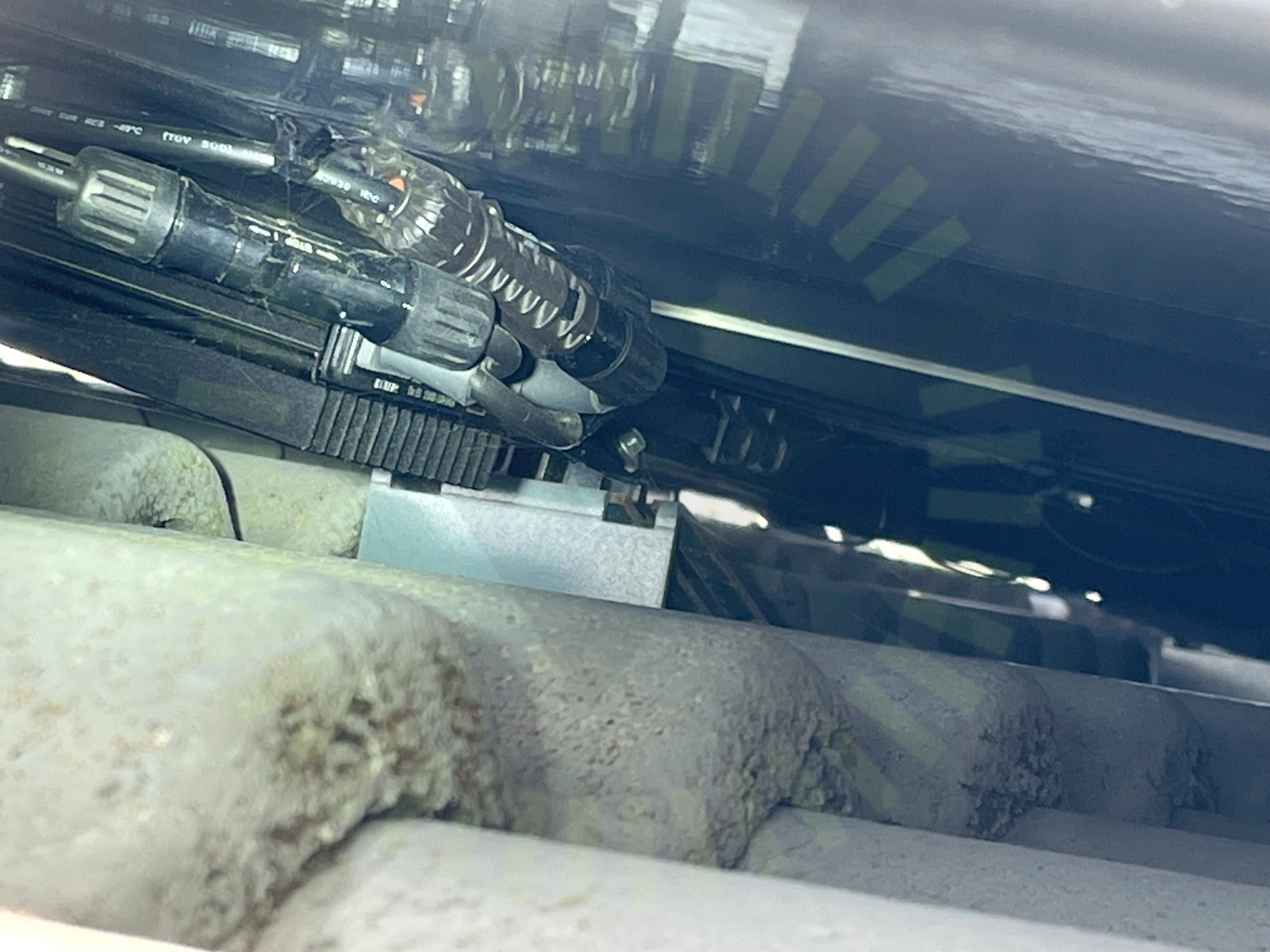

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar, detta generellt över panelfälten.

Godkända kontrollpunkter

4/5

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Fasskena

Femledarsystem

Förskruvningar

Infästning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

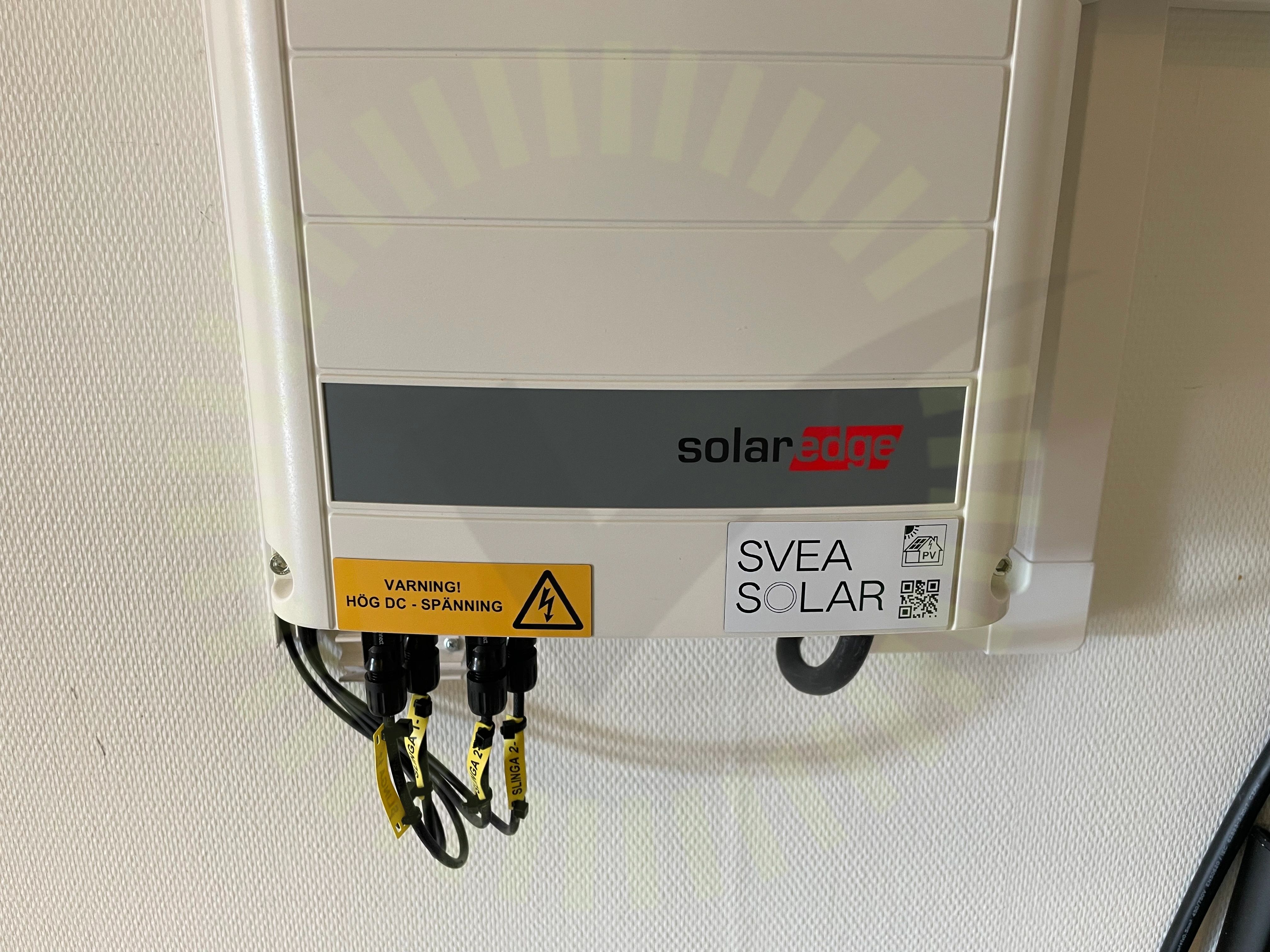

6.1 Varning för likspänning

Inte godkänd

Texten på varselmärkningen ska förklara att spänningssatta delar inte går att göra spänningslösa och därför innebär en risk.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Godkända kontrollpunkter

31/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av växelriktare

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktare direkt solljus

Växelriktarens IP klassning

Växelriktarens kontakter

Ej tillgängligt vid besiktning

1/32

Strängdesign
