Besiktningsrapport

8.1

Installation av

Nordpolen Energi

Datum

22 november 2023

Ort

Onsala, Hallands län

Klämmornas placering

Föremål mellan skena och panelram

Skenans utstick för klämma

+ 11

77% godkända

23% ej godkända

Om installationen

Paneler

Denim: U M3B XXX BTG 108H

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SG5-12RT

Tillbehör

Undercentral

Installerad av Nordpolen Energi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, Denim: U M3B XXX BTG 108H (14)Tak 1, ESDEC Lutande Panntak (28)Undercentral (8)Varselmärkning (5)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Tak 1, Denim: U M3B XXX BTG 108H

Anmärkningar

3/14

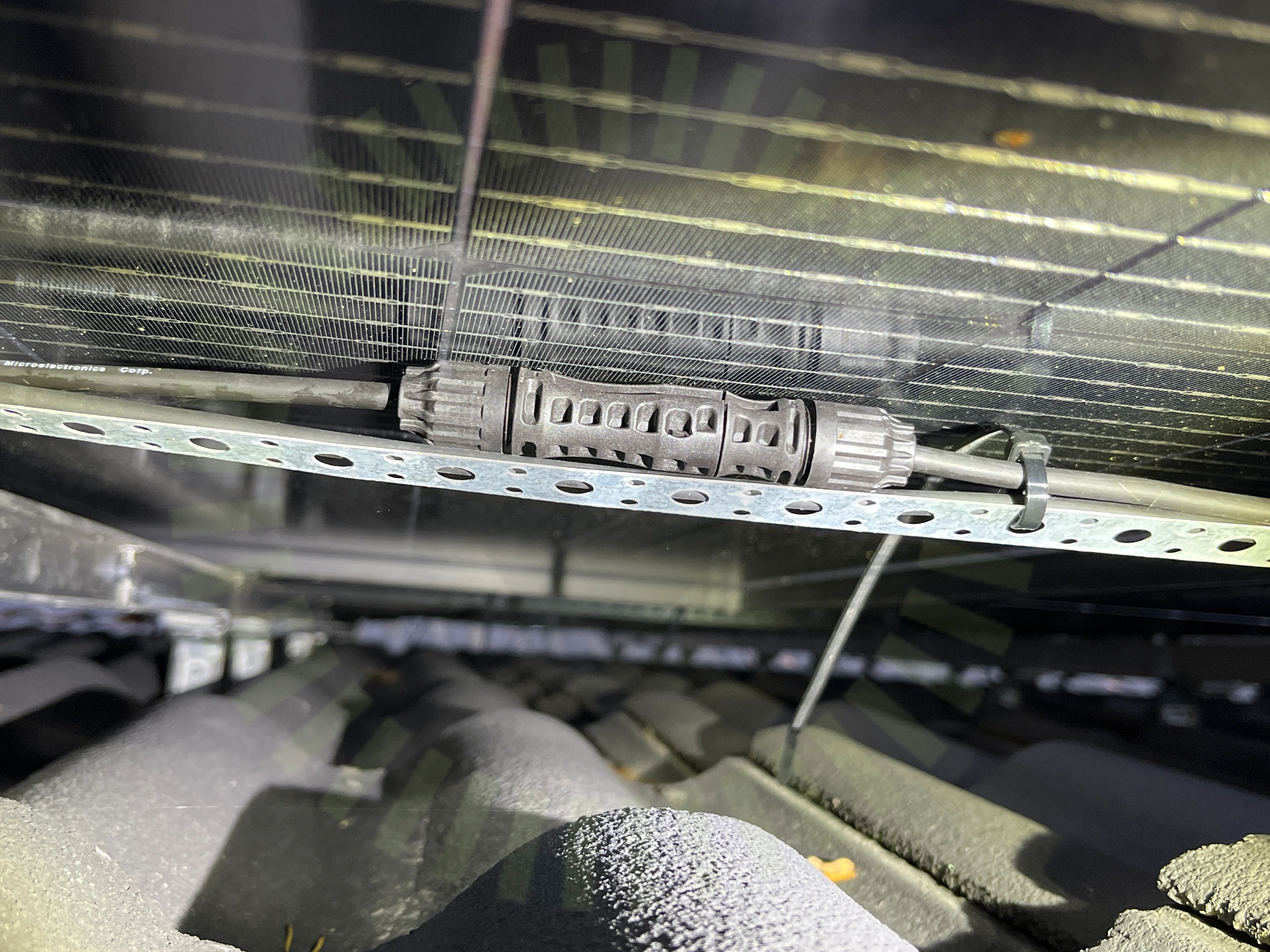

2.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Denim Installation for double glass modules manual, Sida 5

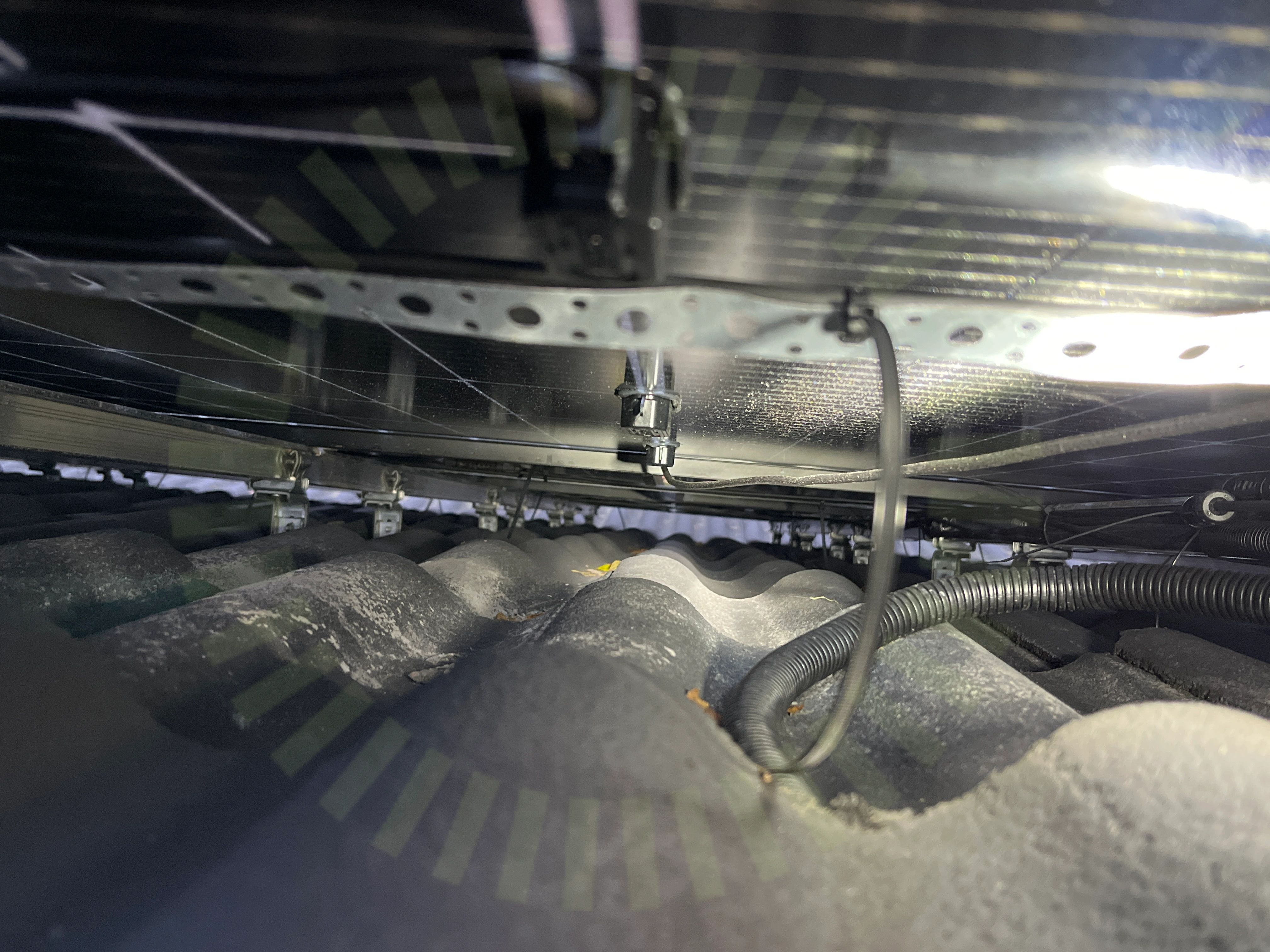

2.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

2.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim Installation for double glass modules manual, Sida 8-9

Godkända kontrollpunkter

10/14

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/24

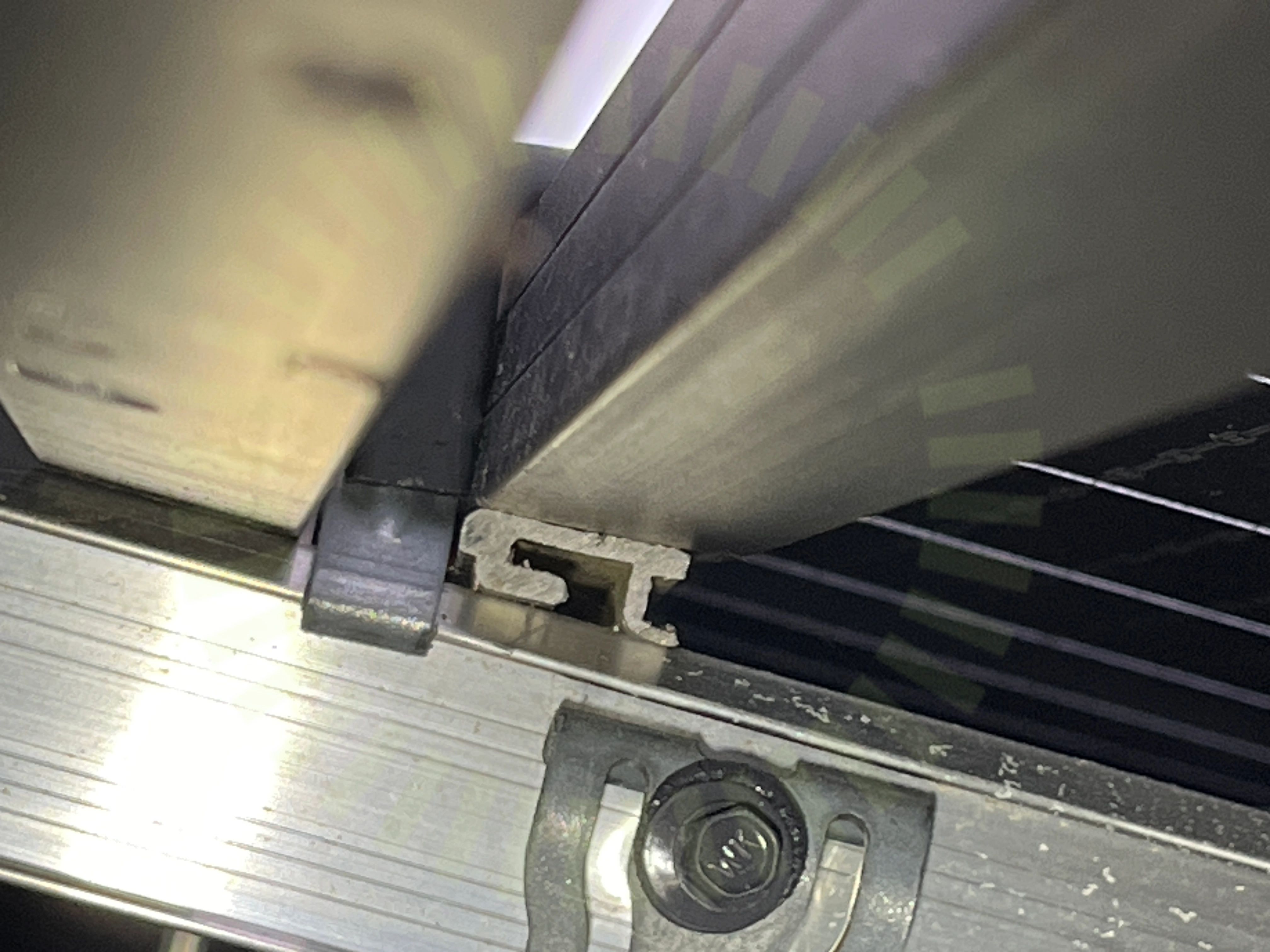

3.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

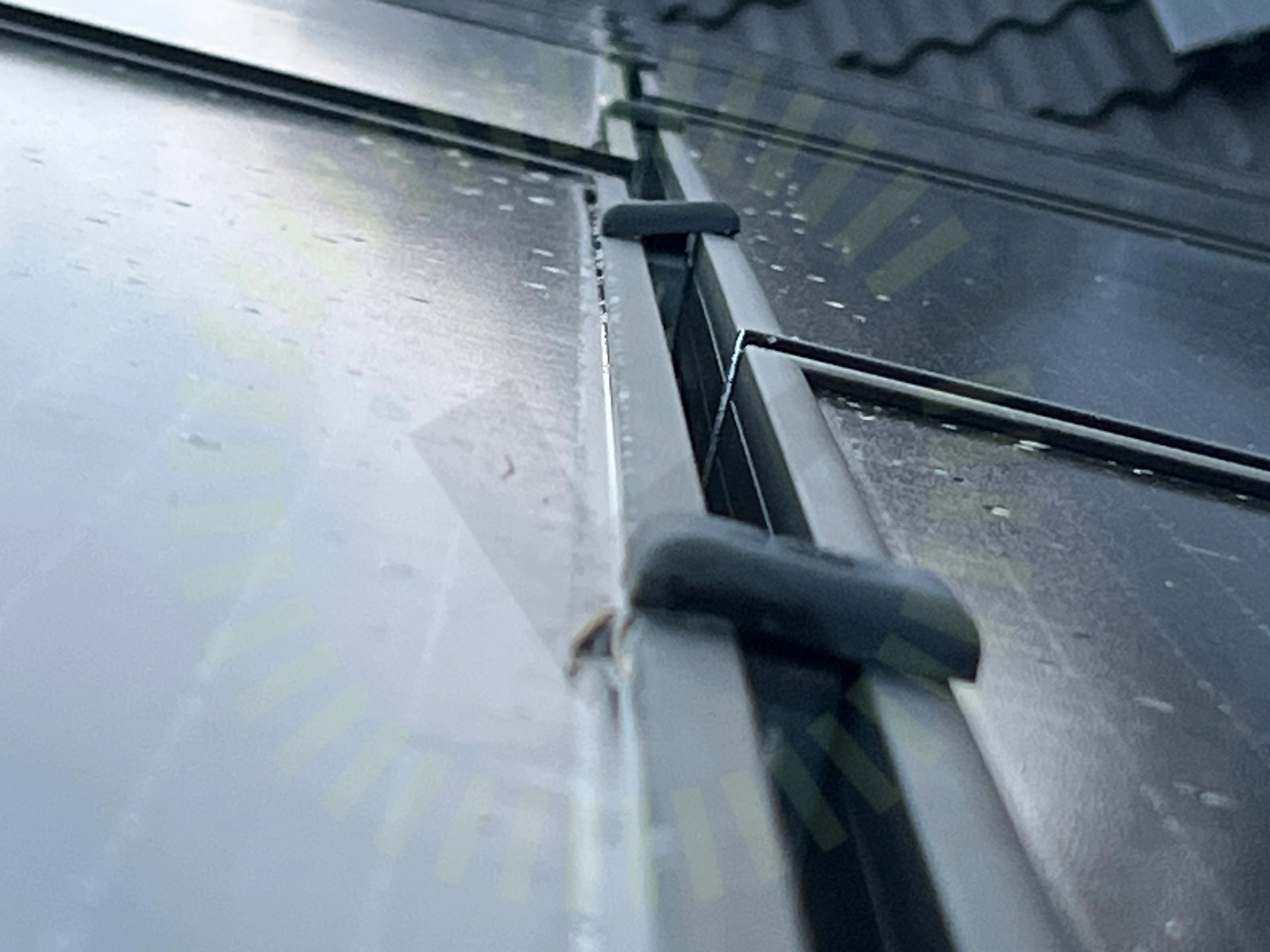

3.4 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt. Det finns även klämmor som inte är åtskruvade.

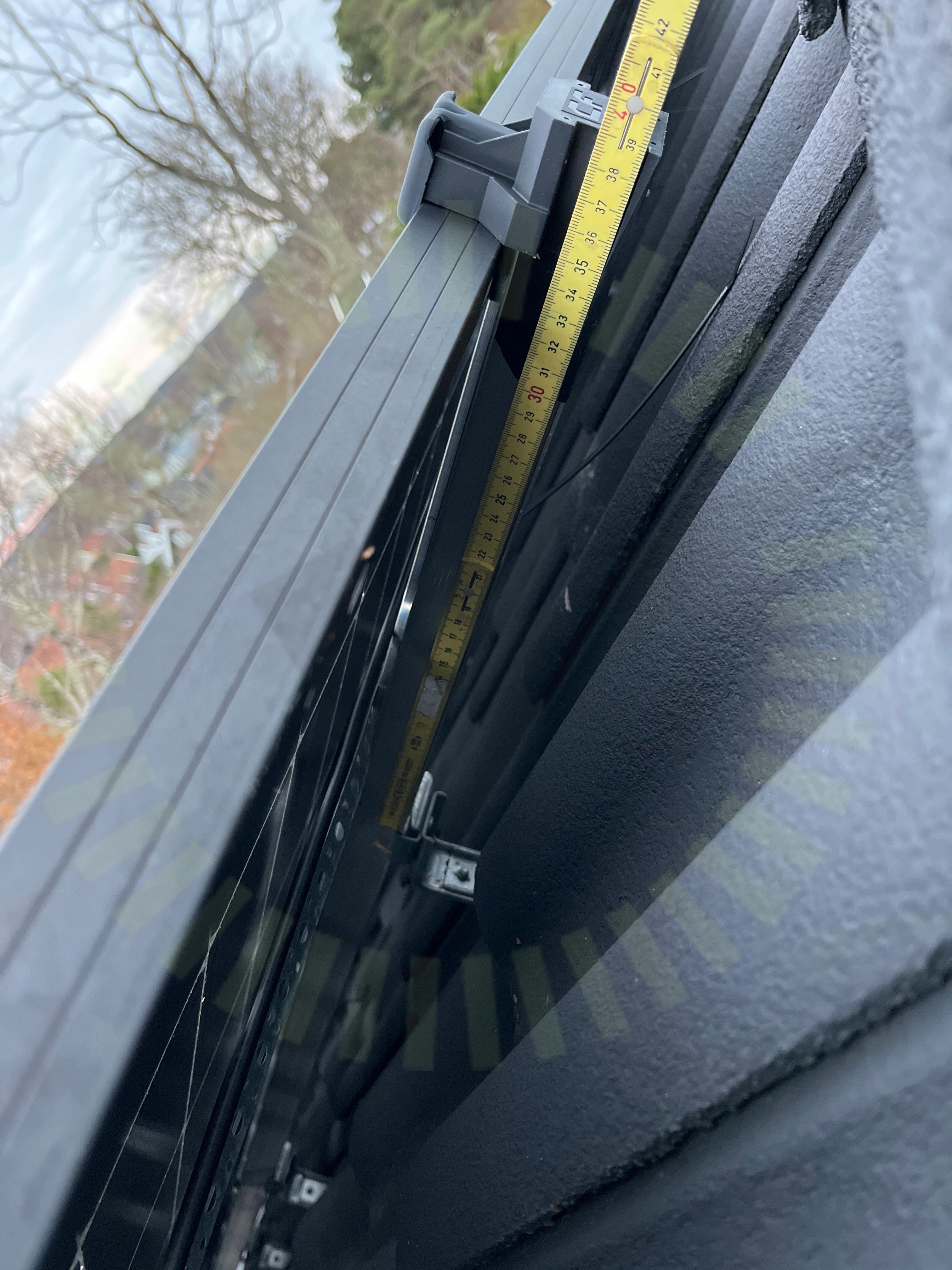

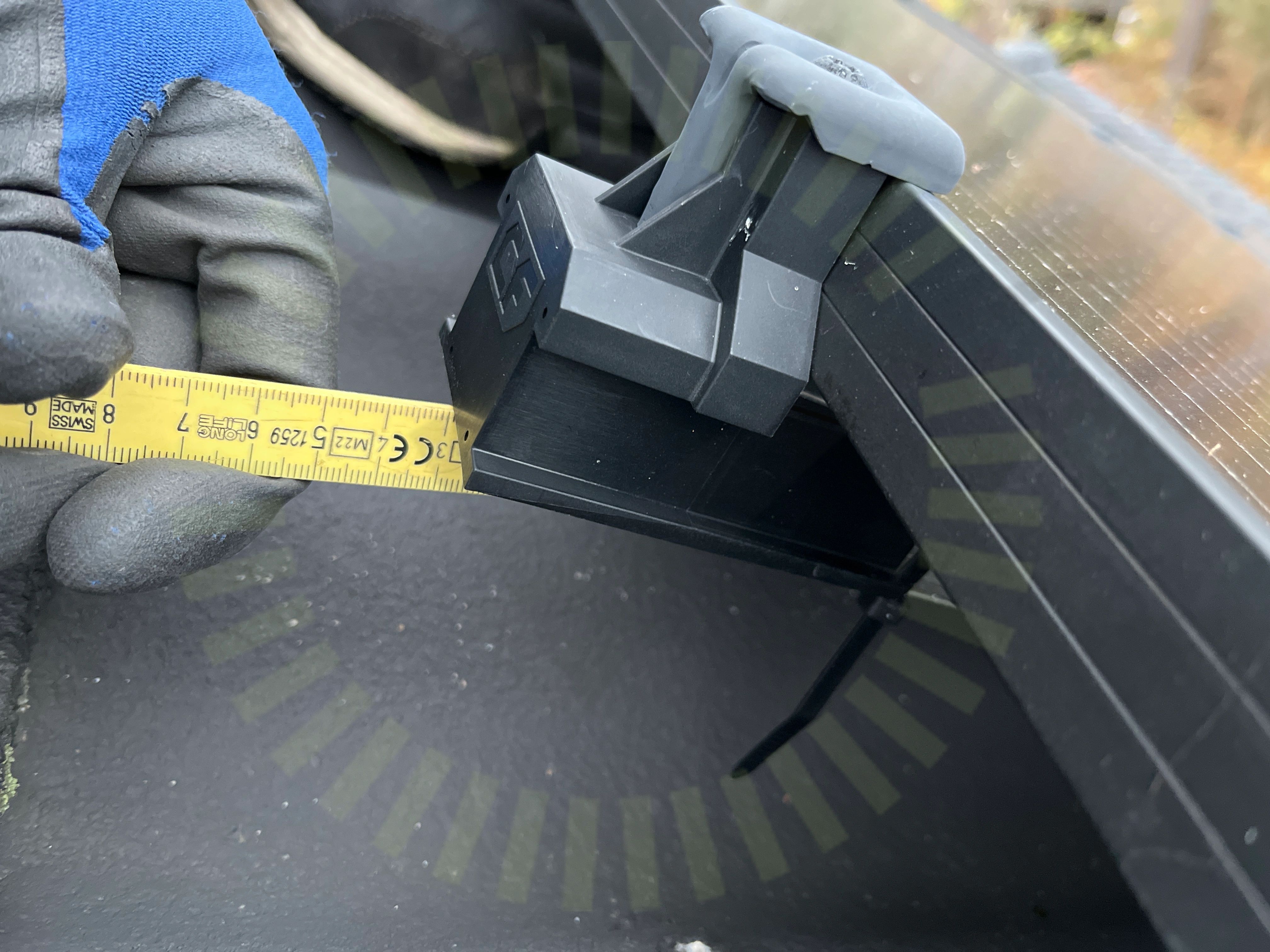

3.5 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

3.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt och för kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

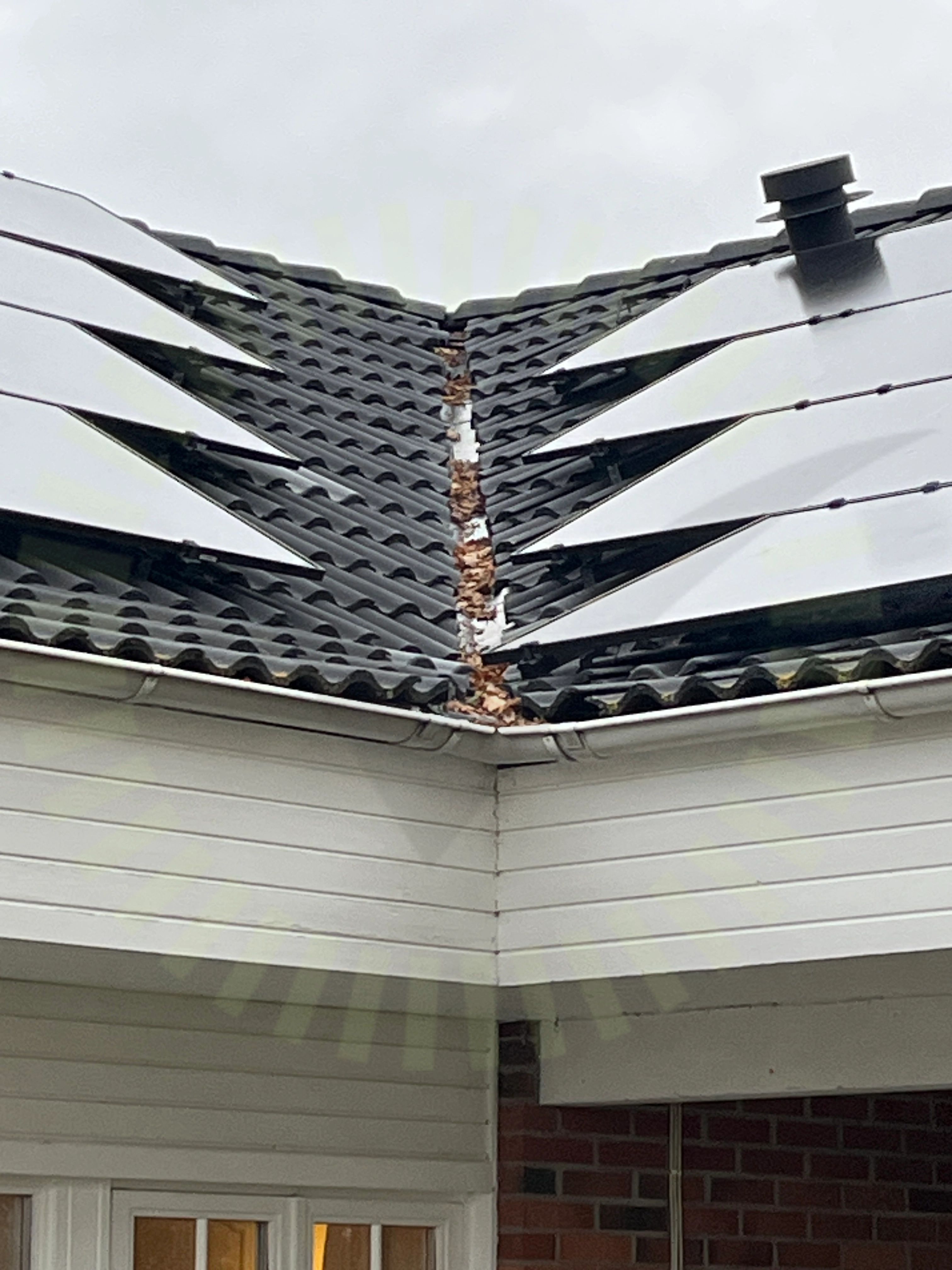

3.8 Säkerhetsavstånd

Inte godkänd

Paneler ligger för nära ränndal och nocken.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

3.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/24

DC kabel förläggning

Främmande material

Förstärkningsskruv

Klämmans placering i skena

Läktinfästning

Panelstorlek

Skador

Skenornas infästning

Skenskarvar

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/5

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Växelriktare

Anmärkningar

4/32

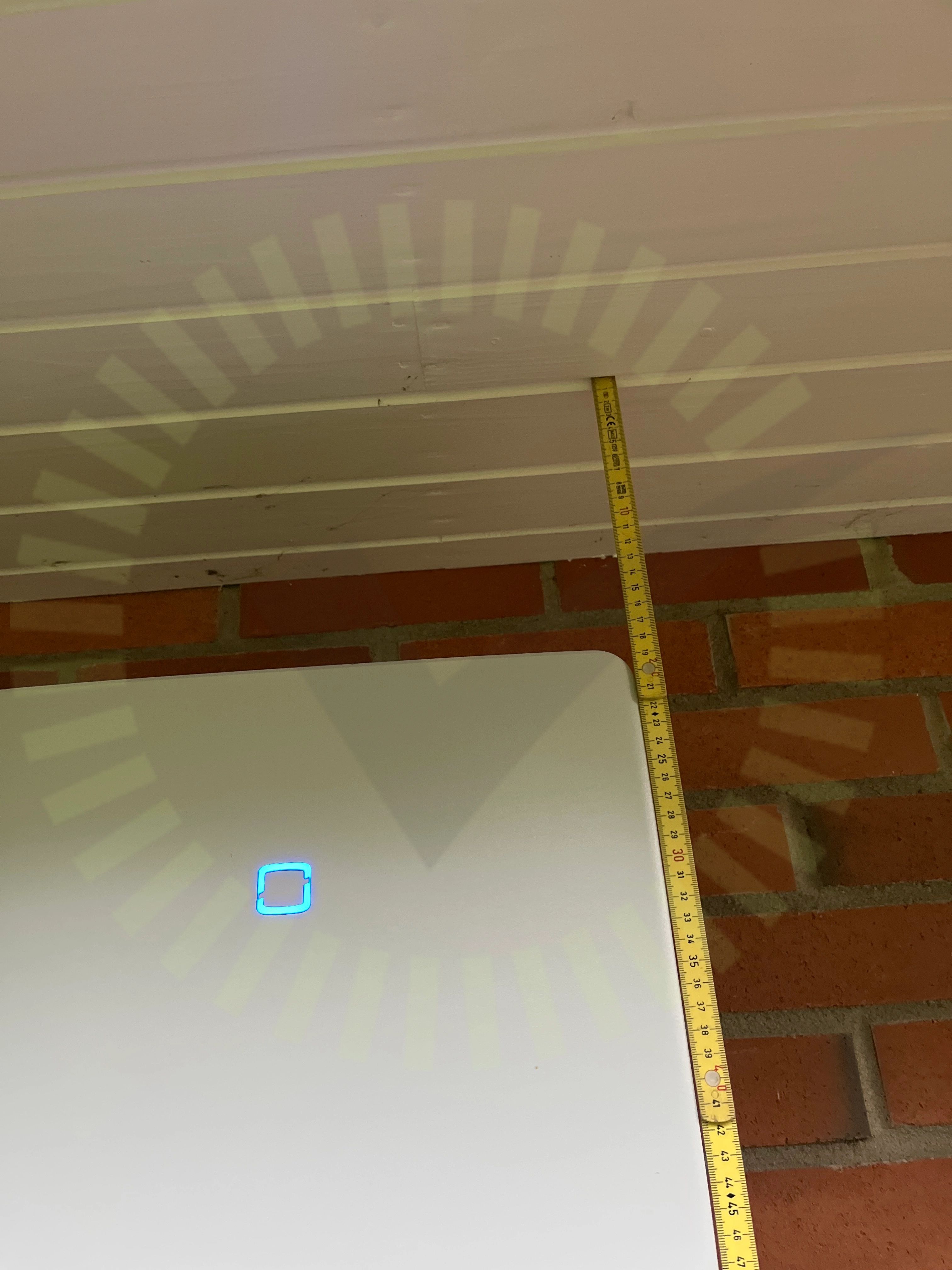

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 22

6.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

6.3 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38

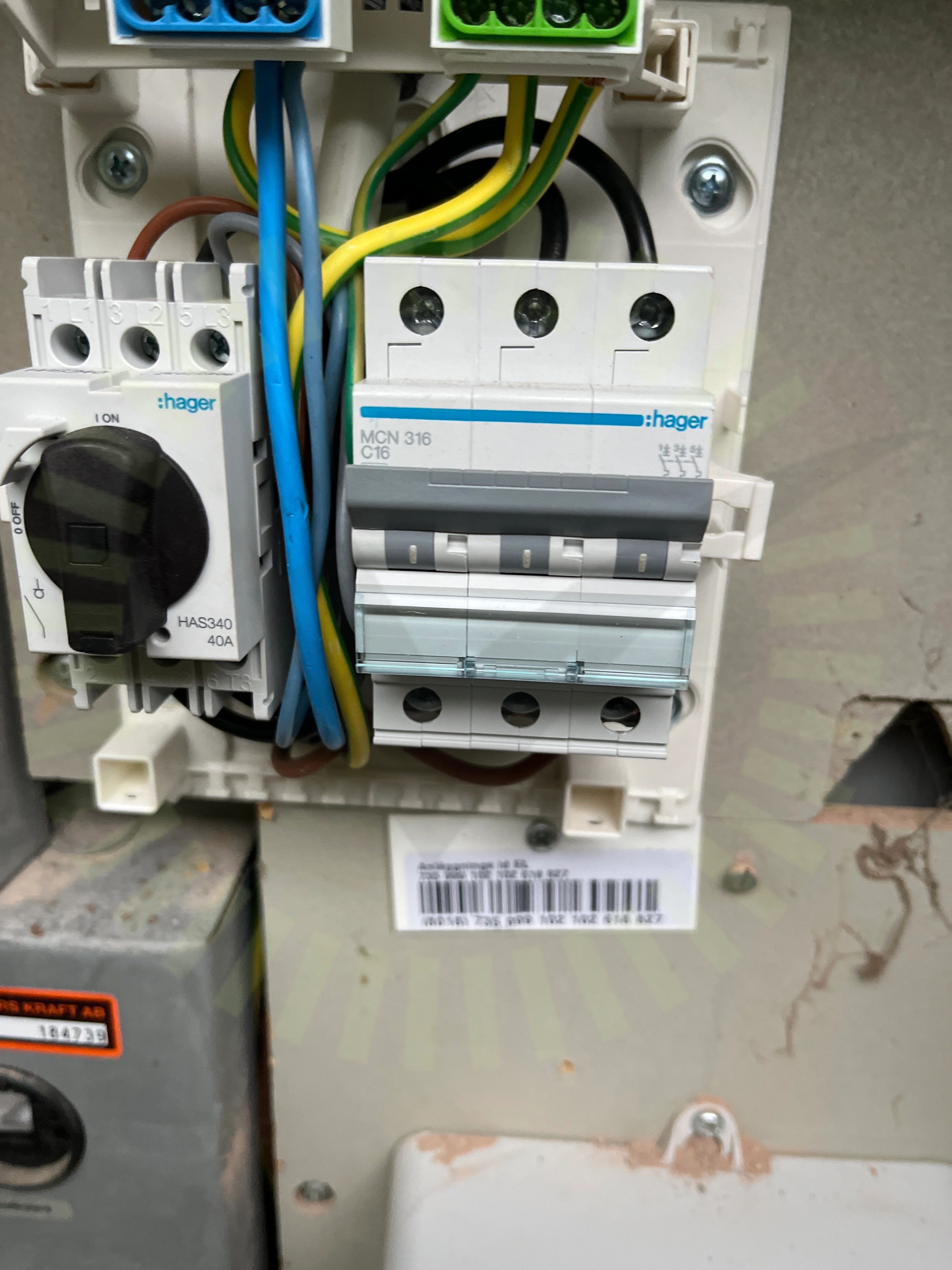

6.4 Säkringsdimension

Inte godkänd

Säkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

Godkända kontrollpunkter

27/32

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/32
